Конструкция GSM сигнализации
По своим конструктивным особенностям сигнализация с 3G видеокамерой незаменима в местностях, где отсутствует беспроводной интернет.
Состоит она из автономного модуля GSM-сигнализации и видеокамеры, которая ведет запись на SD карту постоянно либо по сигналу, посылаемому детектором движения.
Охранная система оснащается сиренами или вспышками для отпугивания воров и коммуникационными средствами для отсылки сигнала владельцу или в охранную организацию.
Информация на пункт централизованной охраны может передаваться с помощью канала GSM.
С этой целью охраняемое строение оборудуется датчиками GSM модуля, замкнутыми на центральный пункт. При тревожном сигнале от любого датчика сразу происходит включение GSM передатчика и хозяину охраняемого объекта направляются небольшие смс-сообщения либо звонки на телефон.
При другом способе, GSM модуль оборудуется приспособлением, позволяющим записать тревожное голосовое сообщение при дозвоне, которое при необходимости направляется на определенные номера телефонов.
Включение и отключение этого механизма осуществляется через радиобрелок либо клавиатуру, подсоединенную к сигнализации.
Основные этапы установки видеонаблюдения в частном доме
Организовать систему в доме можно своими силами. Перед установкой видеокамер понадобится составить схему расположения оборудования, определить длину кабеля и источник подачи питания.
Во время построения чертежа необходимо наметить точки для установки устройств таким образом, чтобы исключить мертвые зоны. Видеорегистраторы или сервер размещают в местах, скрытых от посторонних глаз, поскольку именно там будут храниться важные данные. Мониторы можно установить в любом удобном месте.
Прокладка кабельных трасс
Кабель для системы видеонаблюдения нужно укладывать на удалении от силовых не менее чем на 40 см
Если для организации системы используются аналоговые устройства, для прокладки трасс лучше выбирать коаксиальные кабели, не требующие применения дополнительных адаптеров. Для IP аналогов применяют витые пары, снижающие влияние электромагнитных помех. Прокладывание линии нужно начинать с точек, наиболее удаленных от видеорегистратора, и затем подключать близлежащие объекты, рассчитывая длину кабеля с запасом. Этот процесс может быть открытым либо закрытым, в первом случае провода размещают на опорах или вдоль ограждений, во втором прокладывают их под землей или внутри стен в гофротрубах.
Установка камер
Устройства должны обеспечивать хороший обзор всей территории и при этом располагаться в незаметных для посторонних местах. Крепежные элементы для камер лучше подбирать отдельно, отдавая предпочтение самым надежным вариантам, предотвращающим падение и вибрацию приборов.

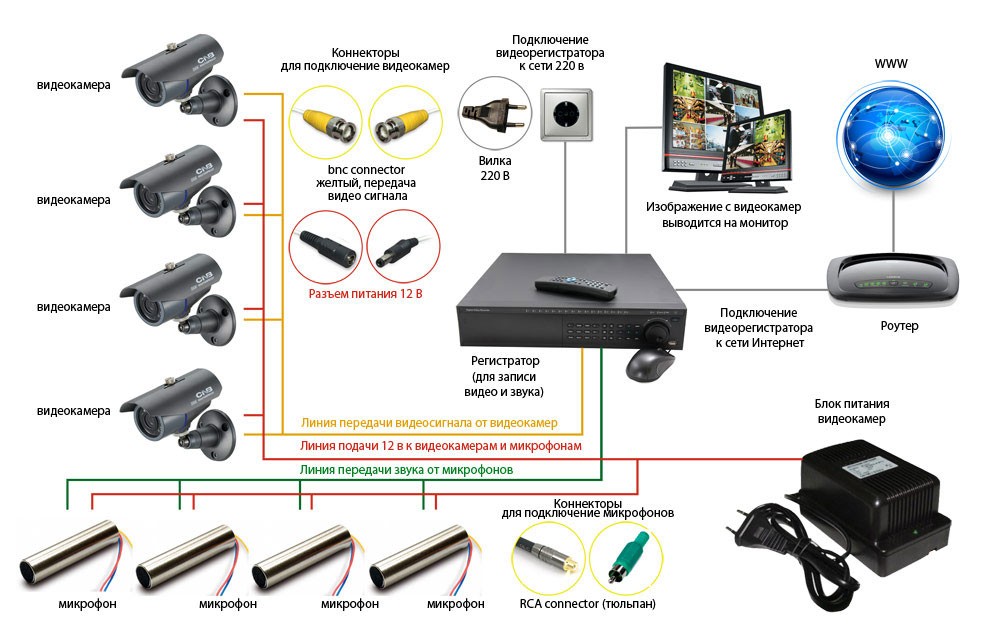

Видеорегистратор и подключение системы
Подключая видеорегистратор, нужно позаботиться о том, чтобы все устройства были правильно подсоединены к предназначенным для них разъемам. Для корректной работы прибор размещают в месте с хорошей циркуляцией воздуха и не допускают его перегрева. После подключения всех комплектующих можно подавать питание на регистратор.
Настройка оборудования
Чтобы организовать полноценную систему слежения, понадобится настроить входящее в нее оборудование. Пользователю необходимо установить время и дату на каждом устройстве, провести их полную настройку, отформатировать жесткие диски для хранения данных, а также настроить видеозапись и удаленный доступ к камерам.

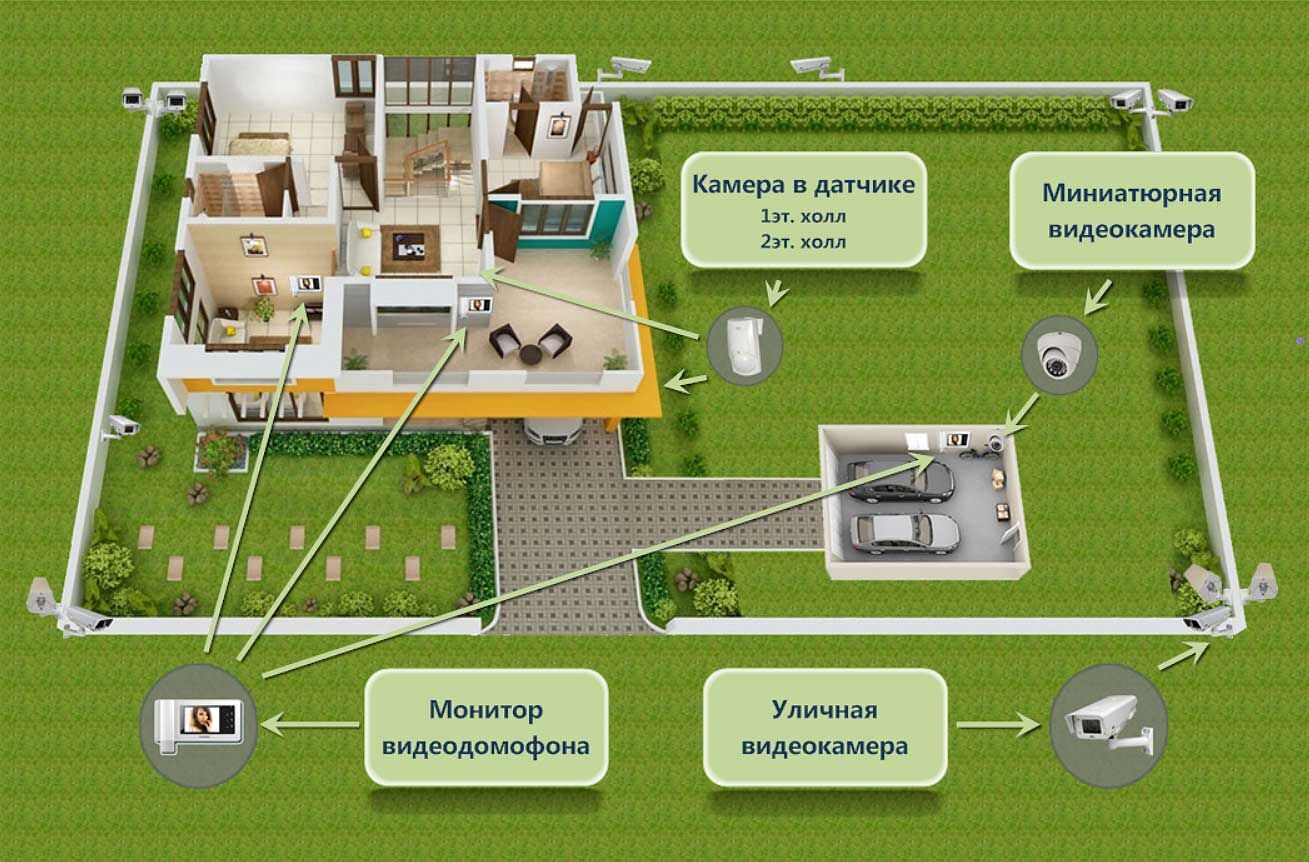

Схемы расположения камер
Принцип расположения устройств слежения зависит от размеров территории, которую необходимо отслеживать, и ее дополнительных особенностей. Лучше расположить камеры таким образом, чтобы их было удобно снимать при необходимости замены или ремонта.
Правила выбора и приоритеты
Видеокамеры для охранной системы дома
Типовая структура современных систем видеоконтроля очень проста: она содержит несколько разнесенных по периметру камер и управляющего модуля (ПК или хранилища видеоархива). В нее также входят проводные линии или локальная сеть Wi-Fi. С их помощью видеоинформация от камер передается на устройство хранения и мониторы. Для организации одновременного наблюдения сразу с нескольких видеокамер используются маршрутизаторы.
Видеокамеры
Эта составляющая охранного комплекса выбирается с учетом следующих факторов:
- разрешение видеоизображения;
- светочувствительность и характеристики матрицы;
- скорость передачи потока данных.
При выборе нужного разрешения исходят из необходимости получения качественной картинки. Современные камеры гарантируют его величину от 1,3 до 3,5 МП или даже выше. Когда высокого качества изображения не требуется, выбирается устройство с разрешением HD (720) или Full HD (1080).
Светочувствительность указывает на то, как хорошо камера различает объекты ночью или при плохом освещении. Если необходимо вести ночное наблюдение, лучше всего выбрать и поставить модели с высоким значением показателя, измеряемого в люксах. Этот параметр указывается на упаковочных коробках изделия. Современные видеокамеры передают изображение со средней скоростью от 3-х до 25-ти кадров в секунду.
Конструкция камер
Антивандальная видеокамера для уличного наблюдения
По конструктивным особенностям камеры делятся на следующие группы:
- корпусные (поворотные);
- купольные;
- уличные (антивандальные);
- мини камеры и для скрытой установки.
Их отличия проявляются в форме корпуса, различных углах обзора и областях применения.
Маршрутизаторы
Для передачи видеоматериалов на расстояние потребуется роутер, подключенный к интернету
Функция маршрутизатора или роутера заключается в организации обмена информацией по Wi-Fi сети. Обычно они оснащаются стандартными разъемами RJ45 для подсоединения UTP кабеля. К нему допускается подключать камеры как по Wi-Fi каналам и с помощью кабелей. В последнем случае придется подобрать модель с нужным количеством портов.
При выборе роутера следует обратить внимание на радиус, который покрывает поддерживаемая им Wi-Fi сеть, а также максимальную скорость передачи данных. При определении этого показателя нужно иметь в виду, что на каждое подключенное к нему устройство роутер поровну разделит информационный канал
При максимальной скорости 300 Mbit/sec, например, и 5-ти подключенных камерах она составит: 300:5=60 Mbit/sec. Радиус действия бытовых маршрутизаторов не превышает нескольких десятков метров (при наличии прямой видимости).
Видеорегистратор и питающее оборудование
Регистратор – самостоятельное устройство, способное записывать, хранить и передавать видеоизображения. Может применяться вместо компьютера или работать с ним совместно. В различных моделях к нему через USB подключаются мышь или манипулятор. Известные образцы регистраторов работают как с аналоговыми, так и с цифровыми камерами, а так же с гибридными приборами, рассчитанными на обе разновидности сразу
При их покупке основное внимание уделяется числу каналов, показывающему, со сколькими камерами он может работать одновременно
Соединительные кабели и блоки питания ответственны за подачу электроэнергии на все рассмотренные образцы оборудования. В комплект питающих модулей входят преобразователи 220/24/12 Вольт со всеми необходимыми элементами коммутаций.
Удаленный доступ к системе видеонаблюдения
Возможность просматривать изображение камер наблюдения на расстоянии делает еще более привлекательными системы видеонаблюдения. С развитием скоростного Интернета это сделать значительно проще и дешевле, чем раньше.
Вариантов получения удаленного доступа к системе видеонаблюдения несколько:
- Через компьютер с доступом в Интернет – самый простой, но и неудобный способ контроля за системой наблюдения. Он же и позволяет контролировать и пользователей компьютера. В настройках панели управления есть возможность ограничения доступа к данным на компьютере через сеть. Находятся они в настройках Сети и Интернета. В них можно добавить или наоборот убрать соответствующую группу или индивидуального пользователя, с пропиской его IP-адреса. Вполне сойдет для локальной сети наблюдения в квартире или доме, и при наличии IP-камеры, подключенной к базовому компьютеру. Недостаток – работает исключительно при включенном компьютере;

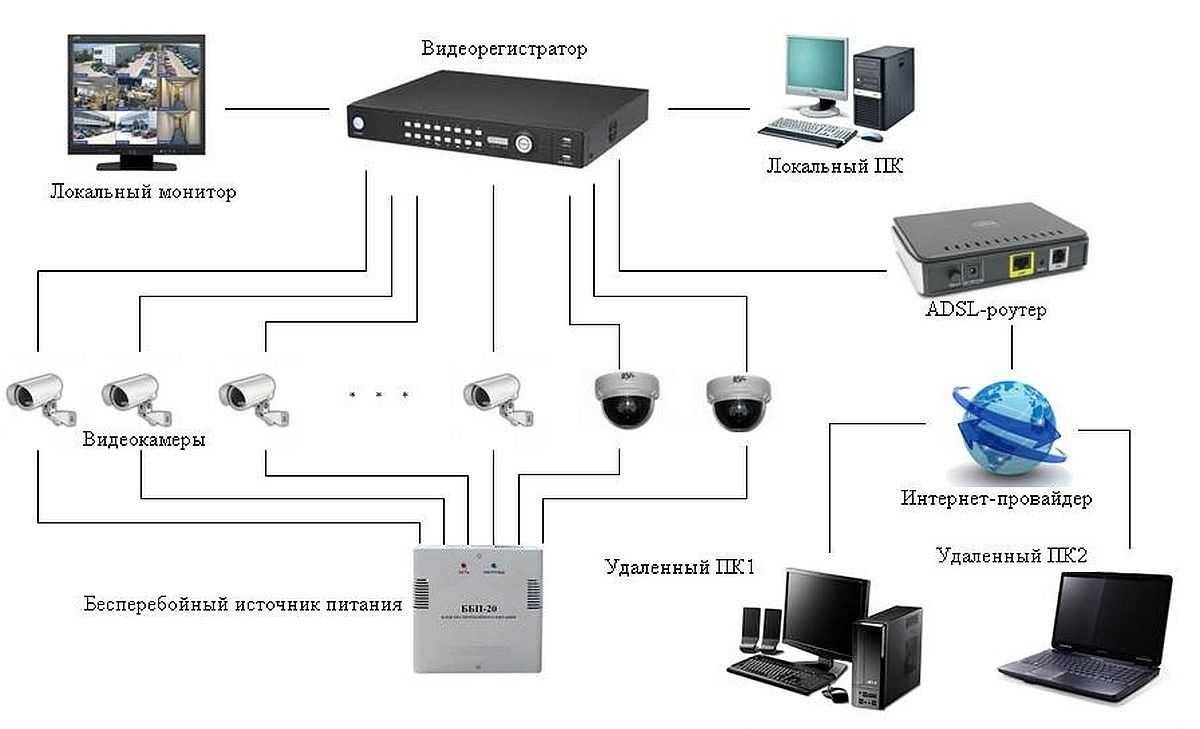

- Локальная сеть видеонаблюдения – один из самых распространенных и востребованных вариантов видеонаблюдения в условиях полного отсутствия Интернета. Для сборки такой системы понадобятся недорогие аналоговые камеры, видеорегистратор, соединительные провода для видеосигнала и питания, монитор. Все настройки системы осуществляются через панель видеорегистратора. Если дополнить эту сеть GSM модемом, можно получить изображение на телефон в режиме реального времени. Роутер, в свою очередь, сможет обеспечить удаленный доступ к системе видеонаблюдения;
- Через 3G/4G сети – для счастливых обладателей скоростного мобильного Интернета можно предложить следующую схему: камера и видеорегистратор подключаются к роутеру, сигнал от которого передается через 3G/4G USB-модем на видеосервер или облачный сервис в Интернете. После этого его можно будет просматривать удаленно;
- Система IP видеонаблюдения по технологии P2P («peer-to-peer») – один самых продвинутых и необычайно простых способов подключения IP-камер к удаленному доступу через Интернет прямиком на ваш гаджет – смартфон, планшет, ноутбук и т.д. Относительно новая Интернет-услуга, спрос на которую набирает обороты. Данная технология обеспечивает соединение этих элементов, камеры и гаджета для просмотра изображения, без использования серверов, DVR (видеорегистраторов), и получить картинку или видео в режиме реального времени. Более того, некоторые облачные сервисы предоставляют своим клиентам бесплатное хранилище данных, записанных в определенный промежуток времени. С развитием рынка приложений для Android, iOS эти сервисы стали необычайно востребованными. Большинство из них предлагает бесплатный ограниченный сервис своих услуг, которые вполне сгодятся для бытовой системы видеонаблюдения. Для доступа к таким щедрым услугам нужно всего лишь ввести ID (идентификационный номер) камеры, которая поддерживает технологию P2P, и пароль. А для просмотра изображения необходимо установить небольшое программное обеспечение, и зарегистрироваться на облачном сервисе. На сегодняшний день это самое экономичное решение для видеонаблюдения с использованием Интернет технологий.
Системы видеонаблюдения – это коммуникационные средства слежения, состоящие из множества элементов. Среди них есть устаревшие, энергоемкие модели и устройства, а есть и наоборот, современные и продвинутые. Заснеженное, нечеткое, черно-белое изображение постепенно уходит в прошлое. На смену ему приходят высокие технологии HD, Full HD качества, а скоростной Интернет позволяет осуществлять контроль за своим домом, квартирой с любой точки земного шара! Однако видеонаблюдение сегодня становится не роскошью и забавой богатых людей. Скорее это эффективные средства обеспечения безопасности для себя и своей семьи, защиты своей собственности и экономических интересов. А именно с этим системы видеонаблюдения справляются лучше всего!
В данном видеоролике показаны в деталях сборка и установка простейшей аналоговой системы видеонаблюдения, которая при отсутствии Интернета является наиболее рациональным решением для таких задач.
В этом видеоролике рассказывается о подключении камер видеонаблюдения через облачный сервис по протоколу FTP, который позволяет получит удаленный доступ к вашей системе.
Подключение системы видеонаблюдения через 3G/4G USB-модем.
Подключение питания 220В в шкафу слаботочки
Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале. Поэтому первым делом туда нужно подвести электричество.
Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.
В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.
Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.
Подключение розеток:
В этом же шкафу размещаются:
блок питания
видеорегистратор + диск на 1Тб
ИБП
Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.
Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.
Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.
На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.
Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.
При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.
Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.
Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.
Какая камера подойдет для дома
Обеспечить не только комфортное, но и спокойное и безопасное проживание на территории частного дома можно только с помощью системы видеонаблюдения, которая включает в себя:
- Камеры внутри и снаружи помещения.
- Датчики, регистрирующие на подозрительные передвижения в доме в период отсутствия хозяев.
- Специальные звуковые и световые сигнальные устройства, которые информируют о проникновении в дом посторонних.
Перед покупкой необходимо определиться, на какой территории будет вестись наблюдение. Если площадь ограничена, хватить может и одной видеокамеры с широким углом обзора.
На данный момент на рынке представлено огромное разнообразие устройств для наблюдения, среди которых:
- Видеоглазки.
- Миниатюрные устройства для скрытого наблюдения.
- Защищенные купольные камеры.
- Сетевые устройства.
Хорошая камера для частного дома должна иметь повышенную степень защиты от взлома по сети, неплохую световую чувствительность и работать в широком диапазоне температур, чтобы наблюдение за территорией велось не только летом, но и зимой.
Среди всего разнообразия камер на рынке, самыми популярными принято считать следующие устройства, представленные в таблице:
| Модель | Характеристики |
|---|---|
| Foto-2-KT&C | Уличная камера, которая подойдет и для дневной, и для ночной съемки за счет инфракрасной подсветки (расстояние видимости в ночное время – около 60 метров). Устройство передает картинку в цветном формате. Наличие специального подогрева позволяет использовать видеокамеру при экстремальных морозах (выдерживает до -40 по Цельсию). |
| AXIS 213 PTZ | Сетевая камера, которая может похвастаться 26-кратным оптическим и 12-кратным цифровым увеличением. Фокусировка на объектах производится в автоматическом режиме. |
| Merit Li-Lin PIH 2346XP | Камера имеет усиленный корпус купольного типа, который защищен от механического воздействия (отвечает стандартам защиты IP68). Использовать оборудование можно круглогодично без ущерба для функционала. |

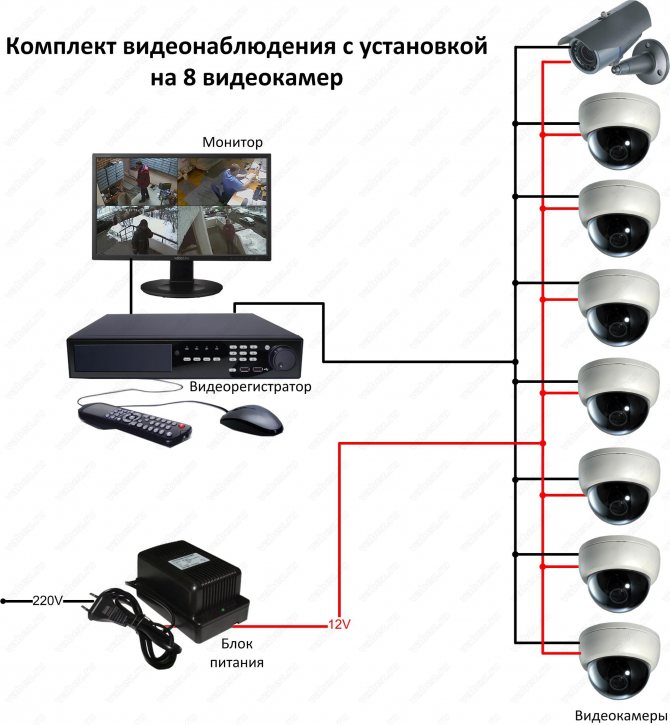

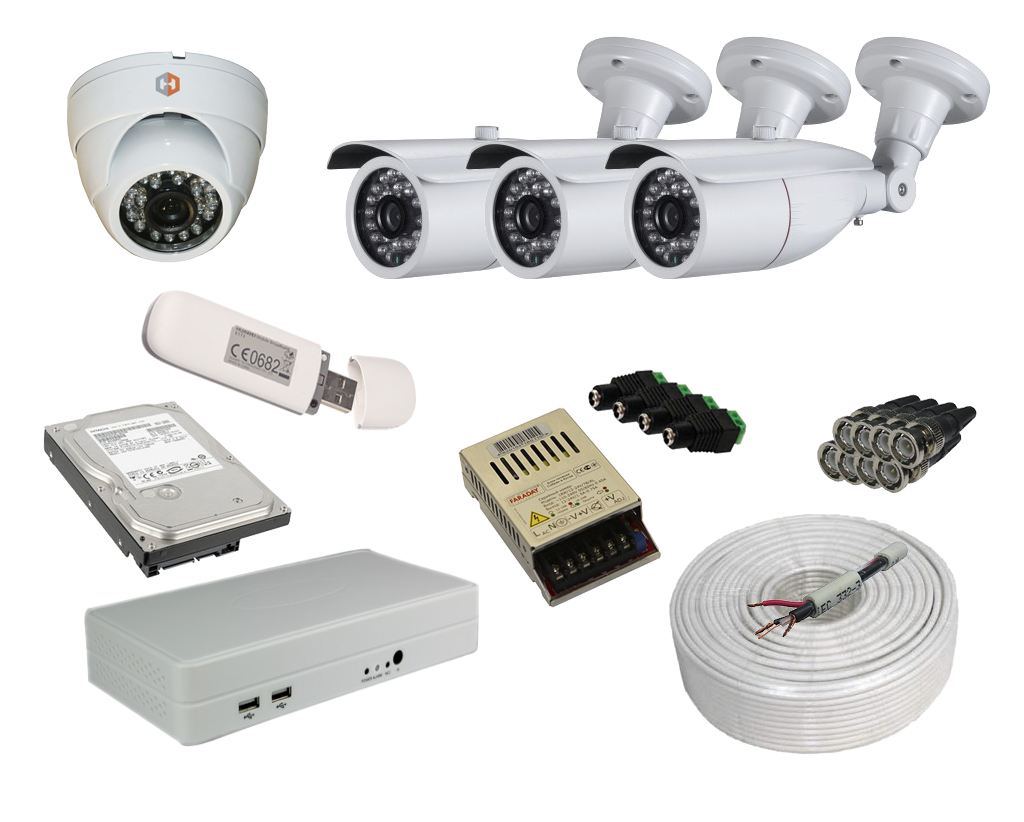

Готовые комплекты видеонаблюдения для частного дома: лучшие модели
Самостоятельно собрать комплект видеонаблюдения для дачи, в принципе, можно. Но стоит ли тратить время на изучение совместимости отдельных элементов и поиск подходящих приборов? Гораздо проще приобрести готовую систему видеонаблюдения для частного дома. Цены на такие комплекты вполне демократичные, каждый набор оснащен подробной инструкцией по установке и эксплуатации
Подбирая подходящий вариант, обратите внимание, что комплекты делятся на категории по назначению:
- Домашние – состоящие из камер для установки в помещении.
- Уличные – предназначенные для наружного наблюдения.
- Комбинированные – включающие оба вида камер.
- Специализированные – оснащенные дополнительными функциями по желанию заказчика.
В чем преимущества готовых наборов? Прежде всего, они обойдутся вам дешевле, чем все элементы, купленные по отдельности. Кроме того, производитель гарантирует, что все элементы системы будут идеально работать в команде.
Для наблюдения за дачей достаточно набора из 6-8 камер с необходимыми элементами.
Отличный вариант для дачи — Falcon Eye
Falcon Eye
Российский производитель предлагает отличный готовый комплект видеонаблюдения. Купить Falcon Eye FE 104 D KIT Дача можно за 10800 рублей. В его состав входят 4 камеры, 4 регистратора, необходимые разъемы и кабели, блок питания и пульт дистанционного управления.
Систему не сложно установить и настроить своими руками. Единственная проблема, с которой, судя по отзывам, столкнулись пользователи – недостаточная длина кабелей в наборе. Но заранее зная об этом, лучше сразу запастись необходимым количество проводов. В целом эта модель – отличный выбор для тех, кому необходимо проследить за загородным участком или гаражом.
Популярная модель: Zmodo Ipcor
Zmodo Ipcor
В линейке моделей этого производителя есть много готовых комплектов, которые идеально подойдут для загородного домовладения. Например, комплект ZMODO ZM-SS76D9D4-SC+1Tb. Он обойдется в среднем в 29 тысяч рублей. В комплект входят 4 цифровые камеры (2 — уличные, 2 – внутренние). Они передают сигнал по WiFi. Сигнал может выводиться даже на экран вашего смартфона, что позволяет наблюдать за домом в любой момент. Пользователи отмечают простоту настройки и эксплуатации системы, высокое качество изображения.
Надежная простота: REZON RZ Quattro D
REZON RZ Quattro D
Комплект REZON RZ Quattro D можно использовать для контроля за домом, офисом, стоянкой. Цифровые камеры обеспечивают хорошую картинку не только днем, но и ночью. Цена комплекта видеонаблюдения для улицы на 4 камеры – 14500 рублей. Покупатели выбирают этот комплект за простоту подключения. Устройство можно подсоединить в телевизору или настроить сигнал для отображения на вашем сотовом телефоне. Запись с видеокамер осуществляется на жесткий диск в регистраторе.
Для внутреннего контроля – система InControl
Система InControl
В основном такие системы используют для контроля за сотрудниками в офисе. В комплект входят купольные камеры, которые позволяют следить за всем помещением. Запись ведется на восьмиканальный видеорегистратор. На камерах установлены датчики движения. В частном домовладении такие камеры пригодятся, если в доме есть наемные работники, которым вы не доверяете. По отзывам собственников, благодаря инфракрасной подсветке, приборы выдают четкую картинку даже в темное время суток.
Незаметный охранник – система NOVIcam
Система NOVIcam
Отличительная особенность систем NOVIcam – компактность. Миниатюрные камеры практически незаметны и не испортят интерьер вашего дома. Комплект оборудован терабайтным диском, в котором помещается огромный объем информации. Можно запрограмировать запись на постоянный режим или срабатывание при обнаружении движения встроенным датчиком. В многочисленных положительных отзывах отмечается простой и удобный интерфейс приложения к системе, которое можно установить на компьютер или смартфон. Купить видеокамеру для видеонаблюдения с 4-х канальным регистратором можно всего за 5800 рублей.
Опыт наблюдения от Space Technology
Space Technology
Продукция этого производителя уже полтора десятилетия успешно реализуется на нашем рынке. Space Technology производит не только системы видеонаблюдения, но и домофоны, блоки питания, видеорегистраторы и приемопередатчики. Пользователи отмечают неизменно высокое качество продукции фирмы. Комплект из 4 камер с регистратором обойдется примерно в 27400 рублей. Сигнал с камер поступает по WiFi каналу.
Особенности выбора видеокамеры на дачу
На сегодняшний день рынок видеоаппаратуры для наблюдения и охраны представлен широким ассортиментом видеокамер для дачных участков. Есть камеры для дачи, которые передают информацию по интернету, сотовой связи или работают в автономном режиме.
Чтобы установить видеонаблюдение на даче своими руками, нужно определиться с моделью и функциональными возможностями оборудования. Прежде чем отправится за покупкой оптимального оборудования, нужно изучить, какие именно участки на объекте нуждаются в наблюдении.
Видеонаблюдение на дачу через интернет
Если нужно обеспечить охрану отдельной зоны или непосредственно дома, то одной камеры будет достаточно. Когда вопрос стоит о комплексной безопасности участка и дома, то может потребоваться комплект оборудования с внутренними и внешними устройствами для установки в нескольких зонах.
Камера для наружного наблюдения оснащена специальным кожухом и датчиками движения. Кожух защищает оборудование от неблагоприятных погодных условий и механического повреждения. При выборе камеры нужно учитывать ее степень защиты IP, рабочую температуру, светочувствительность.
Видеокамера с датчиком движения обеспечивает запись информации в трех режимах:
- беспрерывная запись;
- включение записи при обнаружении движения в контролируемой зоне;
- запись по графику.
Для видеонаблюдения с датчиком движения характерны срабатывания на появление в доме или на участке животных. Чтобы исключить ложное включение записи, некоторые модели камер дополняются специальным датчиком «иммунитет от животных». Но при этом их стоимость увеличивается.
При покупке видеокамеры для наблюдения следует обращать пристальное внимание на четкость передаваемого изображения. Видеонаблюдение на даче через интернет зависит от качества сигнала. Чтобы проверить качество изображения, можно воспользоваться тестовой демонстрацией в магазине
Чтобы проверить качество изображения, можно воспользоваться тестовой демонстрацией в магазине.
Видеокамеры бывают низкого и высокого разрешения. Более точную и реалистичную картинку передают камеры с высоким разрешением. Второй тип оборудования также подходит для дачных участков, но качество изображения может отличаться от желаемого. При этом их стоимость не завышена и доступна для всех дачников.
Автономная система видеонаблюдения
Установка автономного видеонаблюдения для дачи подразумевает отсутствие подключения к интернету. Чтобы обеспечить запись информации в отсутствии владельцев дачи к камере нужно приобрести видеорегистратор и блок питания. Все данные записываются на жестком диске видеорегистратора.
При покупке камеры нужно учитывать несколько важных нюансов:
- длительность хранения записей должна соответствовать времени, на протяжении которого хозяева дачи отсутствуют;
- для видеорегистратора нужно подобрать максимально скрытное место, так как злоумышленники могут забрать его с собой;
- следует позаботиться о резервном источнике питания для системы, если на даче наблюдаются перебои в электросети.
Чтобы настроить и обеспечить первоначальный просмотр камеры, устанавливается монитор, но в постоянном подключении он не нуждается. В среднем камеры для организации автономного наблюдения стоят 3-7 тыс. руб.
Преимущества установки 3G камер
GSM видеонаблюдение для дачи осуществляется посредством видеозвонка или мобильного телефона. К достоинствам данного видеонаблюдения можно отнести мобильность и доступность, а к минусам – отсутствие архива записей.
Кроме того, можно использовать камеры с функцией P2P, которые не зависят от наличия стационарного интернета. Готовые комплекты видеонаблюдения для дачи осуществляют запись и передачу информации в удаленном режиме. В GSM камеры устанавливается СИМ-карта, обслуживаемая любым сотовым оператором, и карта памяти для обеспечения архива записей. Хорошая GSM видеокамера стоит в пределах 12-16 тыс. руб.
Беспроводное видеонаблюдение по радиоканалу
Наиболее распространенные до недавнего времени системы видеонаблюдения. Суть их – по радиоканалу с аналоговой камеры происходит передача видеосигнала на соответствующий приемник, преобразующий его в видео, которое можно записывать при помощи относительно несложного DVR регистратора или даже видеомагнитофона.
Недостаток подобной системы – если передающее оборудование зачастую размещается внутри камеры (хотя и может быть внешним, отдельным блоком), то на каждый канал необходимо использовать свой приемник. То есть, любая камера должна быть оснащена как своим передатчиком, так и настроенным приемником.
С другой стороны, для записи видеосигнала достаточно взять обычный многоканальный DVR видео регистратор, к каждому из входов которого и будет присоединено свое принимающее оборудование.
Существует и записывающая аппаратура, уже оснащенная пакетом принимающего оборудования, но оно – редкость, которую можно купить только в комплекте с ограниченным количеством камер. Надежность и параметры такого набора энтузиазма не вызывают.
Одним из минусов радио-камер стоит считать ограниченное пространство по распространению сигнала без помех. Повторителей его, для удлинения расстояний, не существует или они очень редки. Средняя дальность передачи не превышает 200 метров, при отсутствии физических препятствий радиосигналу.
Подготовка к установке
Собственно, подготовка установки радио-камер ничем от подобной в случае IP-оборудования не отличается. Выбирается место монтажа и нахождения клиентской базы с мониторами и DVR-регистратором. Единственный нюанс может коснуться выбора модели камеры – уличной или для использования в помещении. Первые намного лучше защищены от влияния погоды.
Комплектующие и инструменты
Инструменты выбираются необходимые для крепления камеры к поверхностям стен или потолка: молоток, пассатижи, отвертки, дрель или перфоратор, кусачки. Так же, как и для IP, само соединение основания камеры с поверхностью можно производить при помощи двухстороннего скотча, клея или саморезов.
Порядок установки и подключения оборудования
Собственно, весь порядок того, как установить камеру и видеонаблюдение дома или в организации своими руками при помощи радио-камер, относительно прост. Вначале производится монтаж и включение камер. Потом соединяются приемники с DVR регистратором и производится его настройка, как для работы с обычными аналоговыми устройствами захвата изображения.
Особенности
Особенностью радио-камер можно только назвать возникновение помех или «снега» и ухудшение качества изображения при увеличении расстояния между передатчиком и приемником, а также в тех случаях, когда рядом работает какое-либо искровое электрооборудование (электродвигатели, сварка, трансформаторы). Вызвано это тем, что камера передает аналоговый видеосигнал, который очень чувствителен к помехам.
Технологии
Оборудование бывает цифровым и аналоговым. Ай пи техника показывает качественную картинку. Подключение к нему осуществляется с помощью видеорегистратора или через сетевой модуль, что дает возможность смотреть трансляцию с любого гаджета на расстоянии.
Аналоговая слежка – более простая, в ней используют дешевые камеры, которые служат для локального контроля сразу в том же помещении.

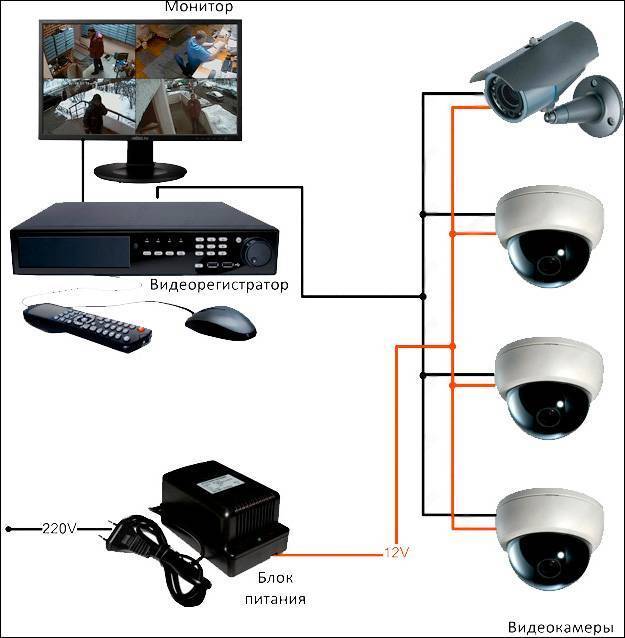

Аналоговое видеонаблюдение должно состоять из следующих элементов:
- видеокамеры AHD или HD-TVI;
- платы захвата или видеорегистратора – это обязательное звено, поскольку именно на нем происходит изменение данных в цифровой вид;
- жесткий диск, если покупатель желает записывать трансляцию;
- выход в интернет;
- функции записи и воспроизведения хранилища;
- кабель;
- коаксиальный провод или витая пара;
- коннекторы или пассивные передатчики – в зависимости от выбора предыдущего варианта;
- активные усилители, если наблюдение устанавливается на большое расстояние от 400 метров;
- штекер питания для подпитки видеокамер – источник 12 вольт;
- аккумулятор – это актуально при отключении электричества;
- роутер – для возможности просматривать видео удаленно.
При выборе аналоговой технологии можно применять разные кабели. Это зависит от месторасположения – снаружи или внутри помещения. Силовой провод используется для питания видеоустройств электричеством. Камеры расположены до 110 метров от регистратора.
Питающее напряжение равно 12 вольт, ввиду чего можно воспользоваться обычным многожильным кабелем из меди.

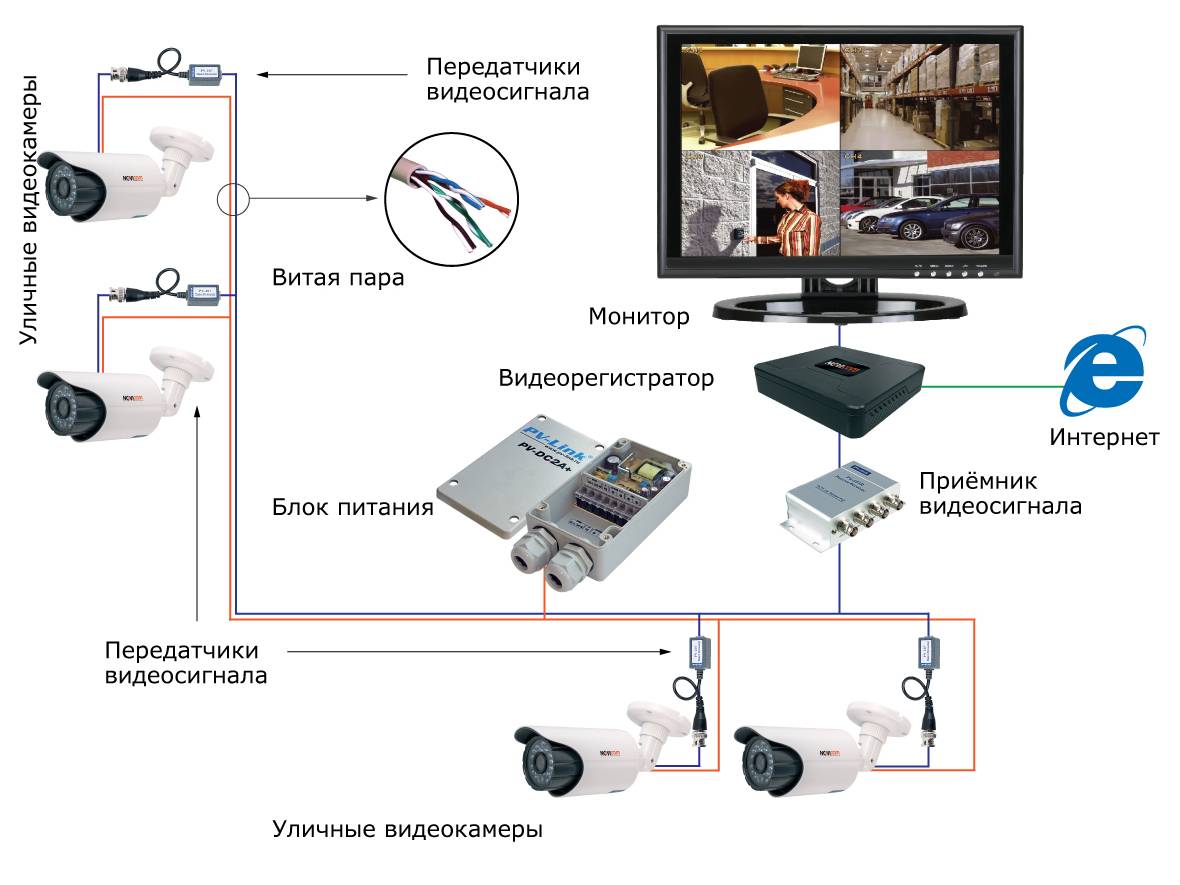

Второй вариант – витая пара. Такой кабель обладает способностью передавать сигнал на огромное расстояние. Будет идеально, если хозяин применяет его в дуэте с активными передатчиками. Иначе нет смысла в его использовании.
Коаксиальный кабель оснащен центральной жилой из меди. Он предназначается для соединения звена между видеоаппаратурой и регистратором. Через него сигнал проникает на видеорегистратор.
Комбинированный вариант применяется для одного оборудования, которое смонтировано на объекте.
IP-видеонаблюдении должно состоять из элементов:
- IP-камеры;
- видеорегистратор;
- сетевой кабель пятый категории (витая пара);
- электрический кабель;
- коммутатор;
- роутер.
Настраиваем домашнее видеонаблюдение правильно
После закупки и размещения всего необходимого оборудования следует приступить к подключению и настройке системы. Все современные камеры оснащаются инструкцией по установке от производителя и всем необходимым программным обеспечением, потому мы лишь вкратце расскажем основные моменты их установки:
- Соберите систему и подключите ее через LAN. Если опыта нет, можно воспользоваться услугами специалистов.
- Выйдите с сервера в интернет и подключите к LAN одну установленную камеру.
- становите программное обеспечение.
- Включите ПО, которое автоматически найдет камеру и выдаст вам ее MAC и IP-адрес.
- Введите в любом браузере полученный IP-адрес в строку поиска, что должно привести к открытию панели управления камеры. Здесь вы можете сразу увидеть картинку с нее.
- По очереди установите точно также остальные камеры наблюдения.
Теперь можно переходить к настройке удаленного доступа. Для этого недостаточно стандартного ПО, идущего в комплекте с камерой, вам придется настраивать оборудование через WAN-интерфейс – создать связь между сервером и получателем сигнала. Обычно такие работы не под силу дилетанту, однако обращаться за помощью к первому попавшемуся компьютерщику по объявлению не стоит, лучше воспользоваться услугами профессиональных компаний, специализирующихся на настройке видеонаблюдения и гарантирующих своим клиентам конфиденциальность.
Современные IP-камеры позволяют обеспечить в доме качественное видеонаблюдение, однако для управления оборудованием потребуются специальные программы.
Одной из наиболее популярных программ для управления видеонаблюдением дома является Ivideon. Это бесплатное ПО, качать которое необходимо только с официального сайта. Не пользуйтесь программами, распространяемыми на других ресурсах. Бесплатное распространение программы – это хорошо, но такое ПО имеет и недостатки, главный из которых – большое количество глюков. Лучше всего использовать программу для управления небольшими системами с 1-2 камерами в квартире или доме.
Вторая популярная программа WebcamXP. Имеет бесплатную и платную версию. В бесплатной версии ее можно использовать только для одной камеры, хотя функциональность достаточно большая. С помощью данного ПО можно к примеру делать скриншоты с камер через определенное количество времени: 0,5 с; 1 с; 2 с и т. д.
Многокамерной программой можно бесплатно пользоваться в течение двух месяцев, дальше придется заплатить. Она позволяет планировать включение и выключение установленного оборудования, регулировать изображение, изменять путь сохранения архива, скачивать с регистратора изображения за предыдущий период.
Заключение
Заказчик был мой друг. После того, как мы настроили первый раз систему, не ожидал что ее затронем не раз. Прошло два года, а по ощущениям как было вчера. Есть у него идея увеличить кол-во камер, для охвата большей территории. Как поступит просьба о помощи, я продолжу эту историю (не в рамках статьи).
Главное не забывать на даче отдыхать
Спасибо за внимание
UPD: Борьба с низкой температурой.
Роутер и малинка были помещены в коробку. С расчетом на то, что выделяемого тепла устройствами хватит в замкнутом пространстве. И на всякий случай поместили пару мешочков с влаговпитывающими шариками, взял с работы из коробки нового принтера.
Можно проверить температуру процессора малинки, командой:
Температура процессора в холод достигала 17 ‘CСейчас допустим на улице -6 ‘C, а температура малинки 25’CВсе это с учетом, что малинка работает без нагрузки.
