Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

контроль объема выводимого воздуха;
независимость от условий внешней среды;
простота монтажа.

отсутствие возможности контролировать количество воздуха, подаваемого в дом;
затраты на покупку оборудования, электроэнергию;
необходимость регулярного обслуживания.

Приточная вентиляция

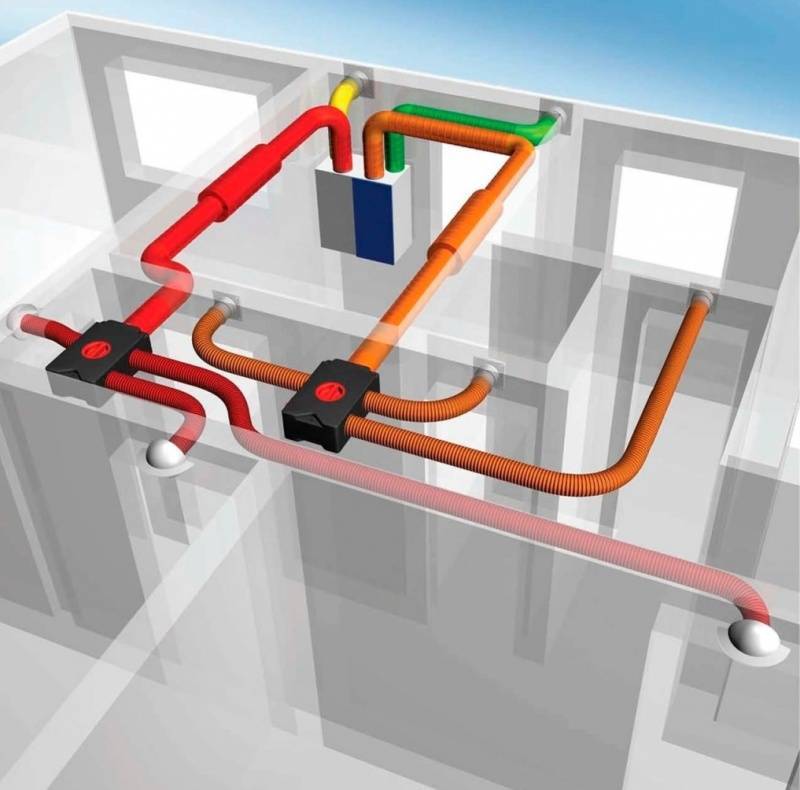

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

для вывода отработанного воздуха;
для подачи свежего.

воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

Естественная.
Принудительная, оснащенная механическими приспособлениями.
Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

Центральный кондиционер с сетью вентканалов.
Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
Вытяжные отверстия располагают под потолком в комнате.
Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

Наличие в помещении плиты или камина.
Кубатуру каждой комнаты и коттеджа в целом.
Количество проживающих.
Необходимость встраивания в систему воздушных фильтров и их тип.
Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Принудительный вид вентиляции

К приборам принудительной вентиляции относится домашний вентилятор и вытяжки. Эти устройства принято устанавливать на кухне, туалете и ванной комнате, так как только они смогут полностью обновить находящийся там воздух.

Можно установить прочный настенный вентилятор, но у него есть некоторые недостатки, он очень шумный во время работы и дорого стоит. Более дешевый вариант, это втулочные устройства, которые не такие шумные. Принудительная вентиляция может быть централизованной или локальной.

Централизованная система является бюджетным вариантом, она состоит только из установки вытяжки. Все трубы из вентилируемых комнат проводятся к установленному вентилятору. Кислород в помещение поступает через щели в дверях, окнах и т. д., а грязный воздух выбрасывается на улицу. Такая система, сделанная в доме своими руками не слишком хороша, так как не сможет решить ряд остальных проблем, а потраченные для нее средства будут впустую.
Локальная система устанавливается легко. Для нее понадобится только маленькое отверстие сделанное с любой стороны стены. Она небольшая по размеру, имеет красивый внешний вид, хорошо работает. Установка такого устройство считается подходящим дополнением к основной системе вентиляции. Но полностью обеспечить помещение достаточным снабжением кислорода у нее не всегда получается. Поэтому кухни и санузлы все равно оборудуют каналами естественной вытяжки.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

естественный (природный);
механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны снизить теплопотерю дома, поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Вентиляция дома

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
бесшумность работы;
возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции — слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 – подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Установка переточных решеток

схема монтажа переточной решетки

Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра

Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.

В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.

Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.

И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.

Примеры расчета вентиляции в частном доме

Систему вентиляции в частном доме можно сделать либо путем расчетов, используя кратность воздухообмена в каждом помещении дома, либо по упрощенной схеме. Разберем обе методики расчета вентиляции, а затем подберем сечение вентиляционных каналов.

Расчет вентиляции дома по кратностям

Кратность воздухообмена – это величина, значение которой отображает сколько раз в течение часа воздух должен смениться свежим. То есть кратность «1» (однократный воздухообмен) означает, что в течение часа в помещении старый воздух полностью сменился новым. «0,5» – за час сменилась ровно половина старого воздуха свежим и т.д.

Для разных помещений нормами (СНиП 2.08.01-89* «Жилые здания», Приложение 4) установлены свои кратности, либо количество удаляемого воздуха в кубометрах в час.

Помещение	Расчетная температура воздуха в холодный период года, °С	Кратность из воздухообмена или количество удаляемого воздуха из помещения, м3/ч
Приток	Вытяжка
Жилая комната	18(20)	–	3 м3/ч на каждый 1м2 жилых помещений
Сушильный шкаф для одежды и обуви	–	–	30 м3/ч
Ванная	25	–	25 м3/ч
Уборная индивидуальная	18	–	25 м3/ч
Совмещенное помещение уборной и ванной	25	–	50 м3/ч
Умывальная общая	18	–	0.5
Душевая общая	25	–	5
Уборная общая	16	–	50 м3/ч на 1 унитаз и/или 25 м3/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды	18	–	1.5

Так, например, для общих комнат и спален кратность составляет единицу на приток. В гардеробной – полуторакратный, а в помещении для стиральной машины – полукратный на вытяжку.

Объем заменяемого воздуха для каждого помещения рассчитывается по формуле «L=n•V», где «V»-объем каждого помещения, «n»-кратность для помещения. А затем под полученный объем воздуха для вентиляции подбирается оборудование – вытяжные и/или приточные вентиляторы, воздуховоды и т.д.

Расчет вентиляции дома по его площади

Самый простой расчет, в котором принимается, что на каждый квадратный метр площади подается 3м3/час свежего воздуха. То есть дословно – на каждый квадратный метр площади при высоте потолков в 3 м кратность равна единице независимо от количества проживающих людей.

Вентиляция в доме — нормы и СНиПы

Величину воздухообмена регламентируют аж пять общероссийских СНиПов и ещё целый ряд региональных норм. Если исключить противоречивые моменты, ситуация упрощённо такова:

В жилом помещении площадью менее 20 м², воздухообмен должен быть 3 м³ воздуха на каждый квадратный метр в час. То есть, при общей площади комнаты в 16 м² необходимо полностью заменить на свежий объём воздуха от 48 м³. При трёхметровых потолках это 100%.
Если площадь комнаты более 20 м², замена производится из расчёта 30 м³ в час на одного человека.
В кухнях и санузлах величина воздухообмена должна составлять не менее 110 м³/час, если плита электрическая и 140 м³/час при газовой.

Это требования по естественной вентиляции, для принудительной они ещё выше, до двух раз. На самом деле, такие нормы хороши только для Сочи. На большей части территории России, с её отнюдь не жарким климатом, заменить при наружной температуре -20ºС полтора объёма воздуха всего дома и при этом нагреть его, как минимум, очень и очень дорого. К тому же мощность системы отопления должна быть рассчитана на такую нагрузку. В реальности, в городских квартирах с пластиковыми окнами — уже хорошо, если вентиляция осуществляется на треть от предписанной величины. И даже при этом мы нередко страдаем от холодных сквозняков.

Как должна быть устроена вентиляция в частном доме, чтобы удовлетворить потребности нашего организма в кислороде, но и лишних денег не выбрасывать?

Как сделать естественную вентиляцию в частном доме самостоятельно

Для того чтобы обустроить в доме естественную вентиляцию, в первую очередь необходимо соблюдение двух основных условий:

действительно чистый воздух снаружи;
подходящий материал, из которого был построен дом.

Если с первым требование все более-менее понятно, то второй пункт может вызвать вопрос. Что именно считать подходящим материалом? Естественная вентиляция может быть обустроена в домах, которые были построены из древесины, кирпича, самана, газоблока или пеноблока, шлакоблока, керамзитового блока.

Перед тем как приступить к закупке труб для вентиляции в частном доме, а также непосредственно к монтажу системы, необходимо сделать чертеж, в котором будет указано, как и откуда воздух будет поступать, а затем удаляться. Это и будет схемой вентиляции в частном доме. Схему вполне возможно составить самостоятельно, однако намного надежнее будет доверить это дело профессионалам. Ведь даже одна ошибка на этапе планирования может привести к неисправности всей системы.

Полезный совет! Делают все типы вентиляции в частном доме из пластиковых труб

Поэтому важно не забывать о важности правильных расчетов, согласно которым вы будете осуществлять закупки. В противном случае существует риск лишних затрат или, наоборот, нехватки материалов. Главное правило, которое вы должны помнить, если все-таки беретесь делать схему естественной вентиляции в частном доме – то помещение, где воздух наиболее загрязнен, должно находиться в конце вентиляционной цепи

Именно поэтому в частном доме вентиляция ванной комнаты, как правило, замыкает систему. Хотя на ваше усмотрение последней может стать и кухня

Главное правило, которое вы должны помнить, если все-таки беретесь делать схему естественной вентиляции в частном доме – то помещение, где воздух наиболее загрязнен, должно находиться в конце вентиляционной цепи. Именно поэтому в частном доме вентиляция ванной комнаты, как правило, замыкает систему. Хотя на ваше усмотрение последней может стать и кухня.

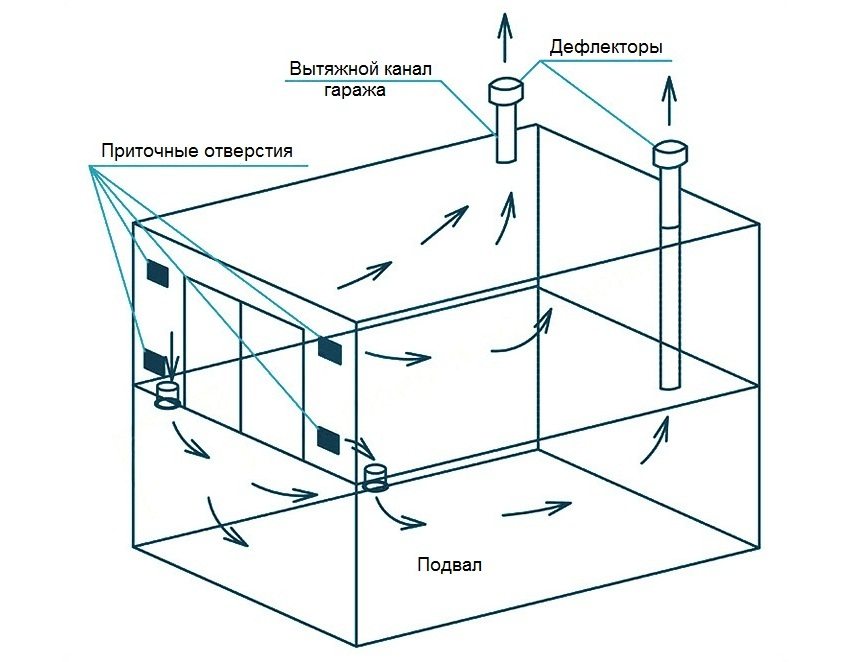

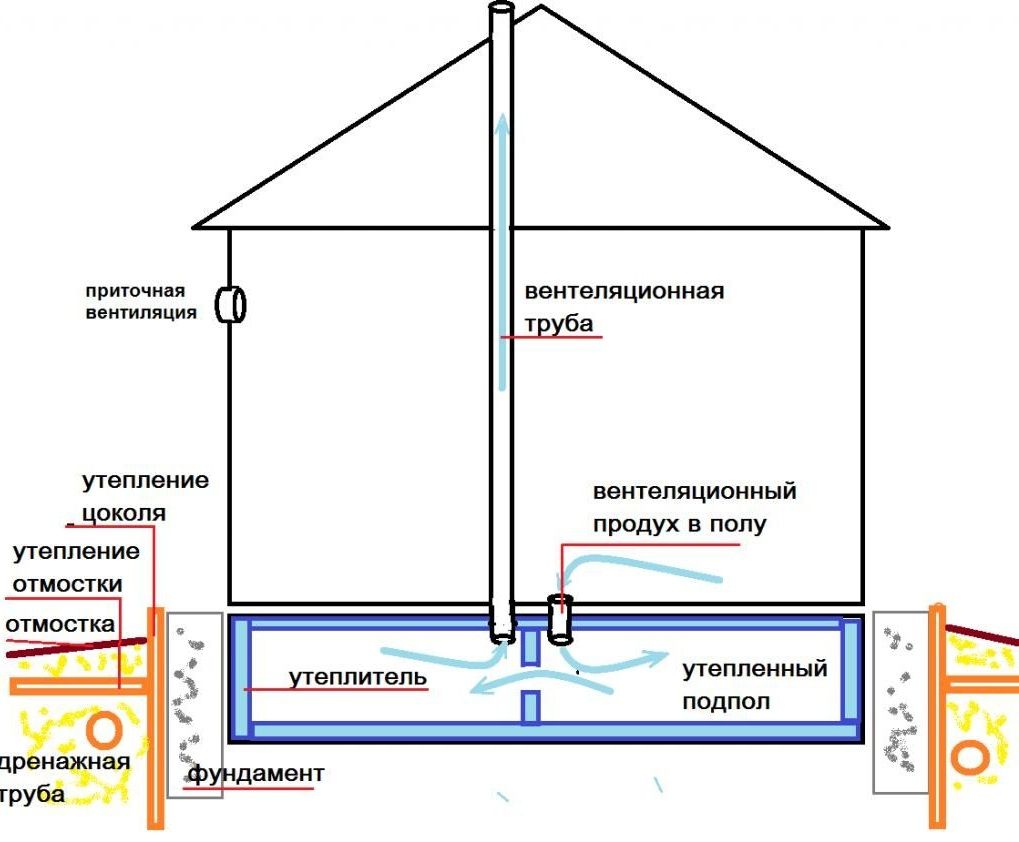

Обратите внимание! Если имеется подвал в частном доме, вентиляция этого помещения должна быть выведена отдельно, или, в крайнем случае, замыкать цепь. Нельзя допустить, чтобы воздух из подвального помещения попадал в жилые комнаты

В качестве источников свежего воздуха используют клапаны в рамах окон или стенах. Отверстие, которое будет служить для отвода отработанного воздуха, выводится на крышу

Важно не забыть рассчитать, какое сечение трубы необходимо. Если речь идет о проектировании системы естественного вентилирования, то здесь в качестве основы будут использоваться вертикальные каналы. Для того чтобы точно все рассчитать, необходимо учитывать такой показатель, как кратность воздухообмена

Говоря проще, это то, сколько раз за один час система способна полностью обновить воздух в помещении. Для этого необходимо знать лишь объем каждой комнаты и воспользоваться специальной формулой.

Для того чтобы точно все рассчитать, необходимо учитывать такой показатель, как кратность воздухообмена. Говоря проще, это то, сколько раз за один час система способна полностью обновить воздух в помещении. Для этого необходимо знать лишь объем каждой комнаты и воспользоваться специальной формулой.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

вентканал – изготавливается только внутри кирпичных стен;
короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

минимизацию поступления шума из окружающего мира, который попадает в частный дом;
фильтрацию воздуха;
теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Для каких зданий и помещений подходит?

Обустройство таких систем актуально в следующих регионах и местностях:

в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).

Примерная схема естественной вентиляции

Обычно естественную вентиляцию делают в таких постройках и помещениях:

Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
Дачные домики, небольшие жилые коттеджи.
Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
Нежилые помещения в частных домах: подвалы, чердаки, котельные.
Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.

Схема естественной вентиляции в квартире (многоквартирном доме)

Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.

От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.

Схема естественной вентиляции в частном доме

Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).

Обычно удаление воздуха осуществляется через:

Печной дымоход — если в доме есть печь/камин.
Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.

Вентиляция в частном доме своими руками: схема, правильная подготовка и реализация проекта
