Виды вентиляции
Существует три вида вентилирования воздуха в парной комнате:
- естественная;
- принудительная;
- смешанная.
Каждый из них тоже имеет свою классификацию. И начать следует с самой простой – естественной вентиляции.
Естественный способ вентилирования
Организация естественной циркуляции воздуха в парной – самый простой и экономичный способ. Он часто применяется для бань средних и малых размеров, изготовленных из древесных срубов. Используя этот метод создания проветривания, нет нужды устанавливать дополнительное оборудование. Естественная циркуляция подразделяется на два типа:
аэрация. Воздух в парилку входит на уровне не выше полуметра под каменку или в нее. Холодный воздух вытесняет горячий наверх в соответствии с законами физики. Тот, в свою очередь, выводится из помещения при помощи вытяжки, вмонтированной немного ниже потолка. Для этого достаточно открыть задвижку, когда почувствуете, что дышать в парной комнате стало тяжело. Холодные массы прогреваются, проходя через каменку, благодаря чему температура в помещении не меняется.
Принудительный метод вентилирования
Этот метод применяется для нужд больших бань, когда создание естественной вентиляции невозможно или его не хватает. При этом владельцу придется устанавливать дополнительное оборудование. Способ механической, или как он еще называется, принудительной вентиляции – действенный и эффективный. Бывает трех типов:
Вытяжка. В потолке помещения устанавливается вытяжка, через которую будет удаляться отработанный воздух. Благодаря этому методу есть возможность поддерживать в парной комнате благоприятную атмосферу, которая не будет содержать противных запахов, чрезмерного количества влаги и слишком высоких температур. Этот способ предполагает размещение дополнительного оборудования, такого, как вентиляторы и очистные фильтры. Если неправильно рассчитать мощность или проект вытяжки, будут образовываться сквозняки. Возникает вопрос: «как сделать вентиляцию в парной, в которой сквозняков не будет?» устранить их можно, создав приточную циркуляцию принудительным методом;
Приточная вентиляция. Метод действенный, но дорогой. В основе лежит нагнетание предварительно нагретого свежего воздуха в помещение и удаление отработанного через щели в стенах, дверях или окнах;
Приточно-вытяжное вентилирование. Подразумевает совмещение тех двух, что были указаны ранее. Благодаря этому, можно создать одинаковый приход и отработку воздуха
Важно рассчитать, чтобы потоки шли от парилки к санузлам, а не наоборот.
Смешанный метод вентилирования
Способ смешанного вентилирования парной комнаты подразумевает использование естественных методов подачи воздуха и его механической отработки. Применяется для обеспечения нужд очень больших бань, для маленьких и средних порой хватает простой аэрации.
Рекомендации
- Стены нужно утеплить и защитить утеплитель фольгированной пленкой.
- Чтобы пол сох быстрее, при сборке настила между каждой доской нужно оставлять зазор в 1 см.
- Вентиляционные отверстия нужно закрывать решетками, чтобы в них не могли пробраться грызуны. Также нужны регулируемые шторки. В строительном магазине можно подобрать декоративные заглушки, которые сверху закрываются деревянными панелями.
- Стыки гидроизоляционной пленки следует заклеить металлическим скотчем.
- Для быстрого прогревания парилки нужно временно закрыть приточные отдушины, чтобы в помещение не попадал холодный воздух.
- Деревянные поверхности после банных процедур рекомендуется протирать тряпкой. Так они будут медленнее гнить, темнеть.
- Лучше покупать вентиляторы с защитными кожухами. Все провода должны быть изолированы, спрятаны в гофрированные трубки.
- На выходное отверстие рекомендуется закрепить трубу и вывести ее на крышу.
- Изготовление вентиляционных отдушин нужно продумать еще на первых этапах строительства. Если этого не сделать, появятся проблемы с изготовлением отверстий в уже готовых стенах, фундаменте.
- Для создания массивной системы вентиляции в больших помещениях рекомендуется использовать специальные короба. Они могут быть круглыми, квадратными, прямоугольными. Выбор зависит от планировки бани. Лучше покупать изделия из пластика большой толщины или оцинкованной стали.
- Гибкие воздуховоды подходят для помещений со сложной планировкой. Они представляют собой гофрированные трубки с каркасом из металла.
Система вентиляции нужна для всех банных помещений. Без вытяжных, приточных отдушин невозможно добиться оптимального уровня влажности, температурного режима, микроклимата для проведения оздоровительных процедур.
Чтобы добиться хорошего воздухообмена, нужно комбинировать два типа вентиляционных систем — принудительную и естественную.
Функции естественной вентиляции парной
Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:
- Насыщение парной кислородом.
- Создание оптимальных банных процессов для управления паром и воздухообменом.
- Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.
Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.
В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.
Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.
Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.
На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.
Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.
Правильная установка вентиляции согласно типу помещения
Неважно какой тип банного комплекса выбран для строительства, качественный монтаж воздушной вентиляционной системы — вот что по-настоящему важно. В бане из пеноблоков, сруба или каркасной парилке необходимо устанавливать только комбинированный или механический вид вентиляции, так как естественное проветривание не гарантирует сохранность и долговечность конструкции
Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении. Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.
Комбинированный тип вентиляции — идеальный выбор для парных, находящихся непосредственно в доме
Вентиляция типа басту
Чаще всего любители бани выбирают для своих парных шведский тип конструкции, называемый басту. В подобных конвекционных парных забор чистого воздуха происходит с улицы, и выводится он также, на улицу. Вытяжной короб устанавливается под печью или рядом с ней, а на сам короб устанавливается заслонка.
Короб устанавливают не менее чем на тридцать сантиметров от пола, а вверх по стене ведут трубу, которая выходит в сквозное отверстие под самым потолком. На вентиляционное отверстие тоже устанавливают клапан с заслонкой.
На противоположную от печи стену устанавливается воздухозаборное оборудование. Воздухозаборный короб лучше всего выбирать из дерева.
Вентилирование парилки по типу басту выполняется по следующей схеме:
- Прохладный чистый воздух с улицы циркулирует вдоль печи от заборного короба, нагревается и поднимается вверх.
- По мере нагревания печи, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно прогревать стены парной.
- Горячие воздушные массы давят на холодный воздух и постепенно, увеличивающееся давление заставляет горячий воздух выходит в вентиляционные отверстия.
Популярность этого типа бань высока за счет комфортных условий внутри парильной комнаты. А несомненный плюс заключается в возможности установки басту дома, в любом удобном месте. Встречаются даже квартиры, оборудованные банями по этому принципу.
Организация вентиляции в каркасной бане
Принципом, которым необходимо руководствоваться, если вы затеяли строительство бани — обеспечение циркуляции воздуха и отсутствие его застоя. Приточно-вытяжная система вентилирования — наиболее подходящий вариант для каркасной бани. Она позволит свободно перемещаться чистому воздуху по всем помещениям банного комплекса, и будет эффективно выводить наружу загрязненный.
Приточно-вытяжная вентиляция идеально подходит для каркасных бань
Основная схема построения вентиляции для каркасного помещения включает: каналы под трубы, трубы от печи, заслонки, двери, сквозные отверстия.
В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в случае, когда хотя бы одна стена имеет сообщение с улицей.
Вытяжка в бане из сруба
Правильная русская баня издревле строилась из деревянного сруба. Бревна использовали только из зимнего сруба, так как все его поры были запечатаны смолами и движение соков останавливалось. Такие бани служили несколько десятков лет, даже с применением естественной вентиляции в виде сквозного проветривания.
Современные бани из бревен могут простоять не одну сотню лет, и вовсе не обязательно выбирать определенный тип сруба, благодаря правильной системе проветривания.
Нужна ли отличная от схем наших предков система вентилирования в бане из сруба?
При частом проветривании высок риск образования конденсата, который постепенно будет вредить стенкам парилки. А постоянный сквозняк создаст некомфортные условия для отдыха. Именно поэтому в деревянной бане нужно использовать комбинированный тип вентилирования. На сквозные отверстия в срубе нужно установить вентиляторы, продумать расположение труб для отдушин.
Способы устройства естественной вентиляции
Особенность банного воздухообмена заключается в том, чтобы течение свежего воздуха не вытесняло тепло, а направляло нагретый печью поток в нужном направлении, создавая в помещении особый микроклимат. Чтобы знать, как сделать приток и вытяжку, вспомним принцип работы системы, которая базируется на простых законах физики:
- в любом помещении с любым типом обогрева воздух движется – плотный и тяжелый холодный опускается вниз, теплый поднимается наверх;
- без притока кислорода это движение малоэффективно: кислород используется, его становится меньше, в то же время повышается концентрация углекислого газа.
Дышать воздухом, который совершает перемещение без обновления не только трудно, но и опасно для жизни. Когда температура на улице ниже чем в помещении, через отверстие в нижней части стены воздух заходит, а через верхнее – удаляется из здания под действием тяги, совершая естественную вентиляцию. Одним из методов естественной вентиляции в бане является проветривание открыванием окна или дверей. Заходит свежий воздух, что хорошо, но – на стенах помещений быстро оседает конденсат, а стабильных показателей микроклимата добиться не удается. Поэтому проветривание открыванием можно делать перед банными процедурами, но не во время и после них. А для более эффективной циркуляции воздуха следует использовать другие способы, как сделать вентиляцию в бане.
Вентиляция через дымоход
Парилка, оборудованная печкой с дымоходом, всегда будет иметь комфортную для приема процедур температуру, ведь в печке есть поддувало. Через это отверстие отработанный воздух выходит наружу по дымоходному каналу, в котором во время горения возникает естественная тяга. Процесс вытяжки угара происходит только тогда, когда в помещение притекает воздух извне. Несколько простых способов обеспечить приток:
- В стене, противоположной печке, на высоте 20-30 см от пола делают отверстие.
- Периодически ненадолго закрывают-открывают дверь.
- В двери внизу делают щель 1 см, или оставляют проем между полом и дверью.
- Если сруб бани не обшит, щель оставляют между первыми венцами ниже уровня пола, если доски подогнаны не плотно.
Проникая в помещение, холодный поток движется в сторону источника тепла, нагретый воздух вытесняется наверх. Циркулируя вверх-вниз, теплый поток постепенно остывает, опускается и втягивается поддувалом. Вместе с продуктами горения через дымоход он выходит наружу.
Обратите внимание! Вентиляция через канал дымохода происходит только тогда, когда горит печь. При отсутствии огня воздухообмен не совершается
Вентиляция через продухи
На случай, если печь не топится, а вентиляция нужна, приток воздуха делают через специальные отверстия. Для этого перед возведением и монтажом печи нужно предусмотреть схему, как правильно сделать вытяжку в бане:
- Вытяжное отверстие планируют там, где скапливается разогретый воздух – под потолком бани.
- Приток предусматривают невысоко над полом на стене, противоположной вытяжке, выбирая самое близкое к печи место. Лучше всего, если приточное отверстие расположено сразу за печью.
Вертикальное расстояние между продухами – 1,5 – 2 м. Вытяжное отверстие в сечении больше притяжного.
Холодный воздух, попадая в помещение, сразу начинает нагреваться. Он вытесняет вверх более теплый воздух, который поднимается вверх, в сторону вытяжки. В парной с таким типом вентиляции не бывает ощутимых холодных потоков и уровней с разными температурами.
Важно! Перепад высоты между уровнями должен быть обязательно. Находясь на одном уровне, продухи создают прямолинейный поток воздуха, без циркуляции, который известен под названием «сквозняк», опасный для здоровья, особенно, для разогретого и влажного тела
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

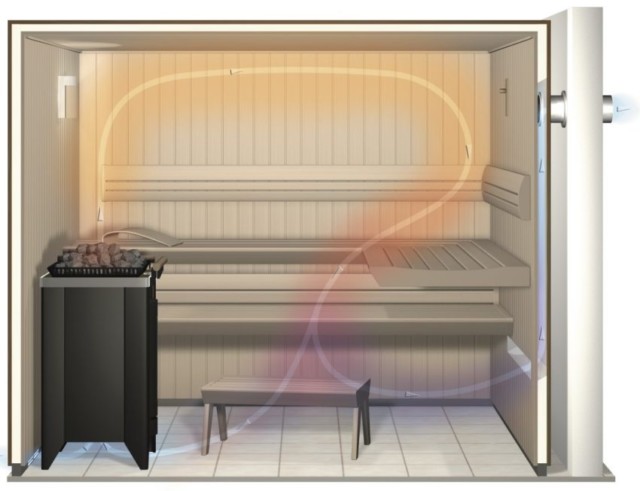

Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Правильная вентиляция в остальных помещениях
Профессионалы рекомендуют проводить вентиляцию по всему банному комплексу.
Вентиляция на чердаке
Наиболее эффективным вариантом будет размещение притока воздуха под шифером, а отток на коньке крыши. Таким образом, потоки будут проходить идти с двух сторон, поднимаясь снизу наверх. Более дешевым вариантом будут окна, но они не полностью справляются со своей задачей, в результате чего пар разрушает строение.
Вентиляция помывочной
В данном помещении принято устанавливать принудительную вентиляцию, которая будет направлять отработанный воздух в сторону предбанника при помощи электрических вентиляторов.
Вентиляция цокольного этажа
Если для вас удобнее разместить баню в подвале частного дома, то стоит учитывать, что вентиляцию будет провести дороже. Не стоит забывать о том, что помещение под будущую баню должно быть хорошо проветриваемым и с возможностью подвода необходимых коммуникаций.
От эффективности вентиляции будет зависеть безопасность всего дома. В данном вопросе лучше всего довериться профессионалам и установить принудительную вентиляцию, так как естественная невозможна из-за подземного расположения. На этапе постройки нужно рассчитать необходимое расстояние от стен до утеплителя, чтобы избежать скапливание конденсата. Из-за того, что помещение находится ниже уровня земли также невозможна естественная вентиляция.
Вентиляция ванной комнаты
В случае если в оставшихся помещениях уже проведены вентиляционные шахты, то в ванной комнате и туалете достаточно правильно спроектировать вентилируемый продух, который будет вытягивать неприятные запахи. Отверстия можно расположить в потолке или вверху стены.
Вентиляция предбанника
Между парилкой и предбанником также возникает мощный температурный перепад, что способствует скапливанию конденсата. Для вентиляции предбанника подойдут естественный или комбинированный вид, где воздух поступает через приточное отверстие и вытягивается через отточное по общим шахтам.
Так как в предбаннике нет прямого контакта с влагой, то вентиляцию можно попробовать сделать своими руками. Для упрощения и ускорения проветривания в предбаннике также принято устанавливать окна.
Правила организации
Надежная система вентилирования поддерживает заданную температуру и оптимальный уровень влажности в бане.
Основные помещения бани: парилка, помывочная, предбанник и комната для отдыха – подвержены воздействию высокой температуры и пара, поэтому требуют периодического проветривания и просушивания.
Чтобы вентиляция парилки была организована правильно, необходимо придерживаться основных правил:
- Поступивший воздух должен выводиться в том же объеме.
- Отток воздушных масс выполняется от парной, моечной и комнаты отдыха к санузлу и предбаннику.
- Вытяжная труба устанавливается внутри или снаружи строения с возвышением над уровнем крыши. Это применяется ко всем типам вентиляционных систем.
- Распределение воздушных масс в парной: над полом – охлажденный воздух, под потолком – нагретый, на уровне скамеек и полок – оптимальной температуры.
- Подача свежего воздуха при механической системе вентиляции проводится через решетку, установленную на расстоянии 200 см от уровня пола.
- При использовании газового отопительного оборудования вывод воздуха осуществляется через отдельный канал.
- Нагретый воздух из парной может быть направлен по воздушным каналам для обогрева других помещений.
- Приточно-вытяжная вентиляционная система должна предусматривать трехкратный воздушный обмен в течение 60 минут. К примеру, для помещения объемом 15 куб. м объем свежего воздуха должен составлять 45 куб. м.
Компоновка элементов системы требует правильного подхода. При этом воздушные каналы могут иметь квадратное или круглое сечение, последние можно изготовить из пластиковой трубы с сечением до 120 мм. Входные и выходные отверстия оснащаются защитными вставками, чтобы предотвратить загрязнение каналов.
