Вентиляция своими руками: в доме, квартире, схемы

Стоимость решений обустройства вентиляции

Как правило, большинство домовладельцев в стремлении обеспечить жилище надежной и качественной вентсистемой, доверяют всю работу «под ключ» опытным профессионалам. Данное мероприятие позволит не только рассчитывать на качество системы, но и на ее долговечность.

Большинство фирм предлагают обустройство вентиляционных систем, как в квартирах, так и в частных домах. При этом спектр стоимости варьируется и зависит от ряда параметров, а также конкретных решений обустройства. Далее мы рассмотрим механизм формирования цен.

Какая средняя цена за оборудование для вентиляции в квартире и частном доме

Вопрос о цене интересует всех владельцев квартир и коттеджей. В первую очередь стоимость вентиляционной системы будет зависеть от ее мощности, функциональности, набора приборов и принадлежностей, а также прочих технических и инженерных характеристик.

Большинство фирм предлагает осуществить выбор конкретного опциона и набора элементов по каталогам, разработанным для осуществления бюджетных и более дорогих вариантов.

Стоимость бюджетных моделей компактной вентиляции

Очевидно, что бюджетные варианты рассчитываются для владельцев, не желающих тратить крупные средства на обустройство. При этом даже в этом сегменте можно подобрать эффективное оборудование. В частности, для подачи чистого и свежего воздуха внутрь помещения применяются приточные клапаны.

Клапаны покрыты слоем шумовой и тепловой изоляции для того, чтобы уменьшить промерзание помещения через клапан, а также проникновение посторонних шумов в помещение. Кроме того, проходное сечение клапана или затвор оснащается фильтром очистки воздуха. Дешевые модели приточных клапанов обеспечивают только приток воздуха.

Стоимость среднего сегмента моделей компактной вентиляции

Средней сегмент обустройства вентиляционных систем подразумевает более расширенный функционал, но модели оборудования для оснащения максимально просты и имеют сравнительно недорогую стоимостью. Чаще всего востребованы бризеры и проветриватели для осуществления принудительного притока в помещение. Бризеры имеют в своей конструкции систему фильтрации воздуха, отделяя его от пыли и прочих мелкодисперсных загрязнений. К среднему сегменту относят приборы с дополнительным функционалом.

Стоимость оборудования из премиум сегмента компактной вентиляции

Приборы данного сегмента более сложны и функциональны, цена соответственно тоже выше. Примером является вентиляционная система с приточно-вытяжной циркуляцией воздуха и его рекуперацией. Такие системы не просто осуществляют воздухообмен, но также производят прогрев воздуха теплом отработанной воздушной массы, выводимой за помещение.

Важно! Существуют модели дорогих бризеров, которые также способны осуществлять рекуперацию воздуха при его циркуляции внутрь сооружения.

От чего зависит цена вентиляции в квартире и частном доме “под ключ”

На формирование стоимости возведения вентиляционной системы влияет множество факторов. Расчет производится, исходя не только из стоимости оборудования, но также и сложности его монтажа.

Кроме того, необходимо учесть:

Затруднения, которые могут возникнуть при самостоятельной разработке проекта и технической документации, возможно придется потратить средства на специалиста-проектировщика. Аналогичные затруднения могут возникнуть и при расчете необходимой производительности.
Дополнительные работы, связанные с демонтажом старой системы, электропроводки и т.п.
Особенности конкретной выбранной вентиляционной модели.
Комплект и количество единиц вентиляционного оборудования.
расчет производительности системы вентиляции для полноценного воздухообмена;
Инженерно-архитектурные особенности помещения под обустройство.

Как уже было сказано, возведение вентиляционной системы начинается с разработки подробного и точного проекта. Это касается всех видов систем. После составления проекта составляется расчетная смета.

Важно! Проект можно не составлять только в том случае, если в помещении монтируется какой-либо один вид устройств точечно.

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

контроль объема выводимого воздуха;
независимость от условий внешней среды;
простота монтажа.

отсутствие возможности контролировать количество воздуха, подаваемого в дом;
затраты на покупку оборудования, электроэнергию;
необходимость регулярного обслуживания.

Приточная вентиляция

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

для вывода отработанного воздуха;
для подачи свежего.

воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

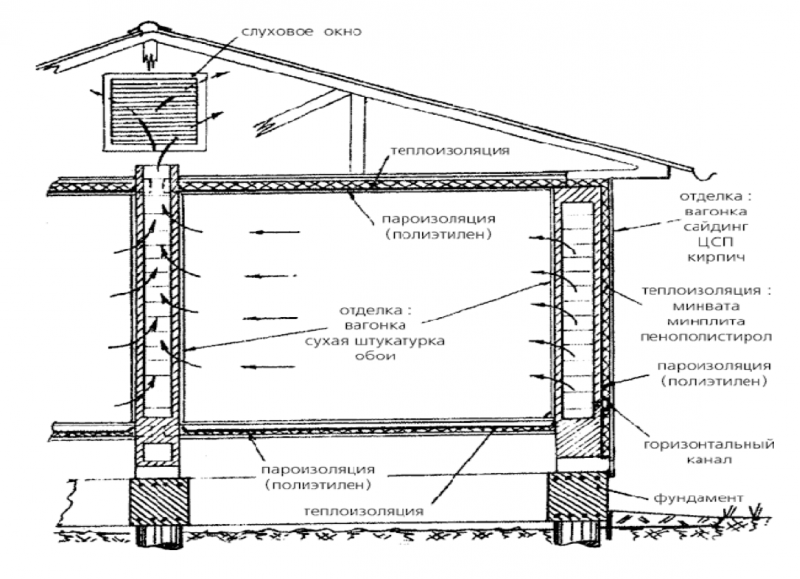

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Корректное функционирование системы вентиляции в квартире — залог здоровья всех жильцов. Если сомневаетесь в своих силах либо не хватает времени заниматься данным процессом самостоятельно, обратитесь к профессионалам. Разработка проекта и монтаж вентиляции от инженерной компании Qwent позволит получить систему, которую вы так хотели. Сертифицированные технические специалисты проконсультируют, разработают проект и установят вентиляционную систему под ключ.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

отсутсвие сложности в монтаже;
преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

высокая цена;
энергозависимость;
выпадение конденсата на стенках рекуператора из-за разности температур;
некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Проектирование вентиляционной системы

Правильно функционирующая вентиляция — необходимое условие здоровья и хорошего самочувствия жильцов дома. Она наполняет помещение свежим воздухом, поддерживает оптимальную для людей влажность, не создает сквозняков и не переохлаждает дом зимой.

Однако построить такую вентиляцию непросто: необходимо учесть множество факторов, провести расчеты для конкретного дома и выработать оптимальное решение с технической и финансовой точек зрения.

Получив задание на разработку проекта вентиляции, специалисты компании ИнРед начинают с изучения проекта дома. Затем вместе с заказчиком обсуждаются возможные варианты, выслушиваются его пожелания.

Готовый проект включает в себя:

комплексное описание системы и используемого оборудования;
комплект рабочей документации для монтажа вентиляционной системы, включая техническое задание, нормативную базу, спецификацию оборудования, узлы креплений, разрезы, ведомость отверстий и проемов в строительных конструкциях и др.;
смету на материалы и оборудование.

При необходимости проект согласовывается с архитектором дома, строителями и контролирующими организациями.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
Ветра, который может улучшить или ухудшить тягу.
Геометрического сечения канала и его высоты.
Теплоизоляционных характеристик канала шахты.
От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

вентиляция в двухэтажном доме схема

Как сделать вентиляцию приточную, вытяжную
