Требования к используемым материалам
Материалы, используемые для утепления труб водоснабжения, должны обладать следующими характеристиками:
- Низкая теплопроводность и максимально возможные способности к сохранению тепла;
- Полная устойчивость к воздействию влаги;
- Хорошая устойчивость к агрессивным внешним факторам;
- Длительный срок службы;
- Простота монтажа;
- Невысокая стоимость.
Соответствие всем описанным качествам позволяет говорить о том, что выбранный материал достаточно хорош для утепления труб. Впрочем, идеальных утеплителей не бывает, поэтому выбирать нужно в зависимости от конкретных условий эксплуатации.

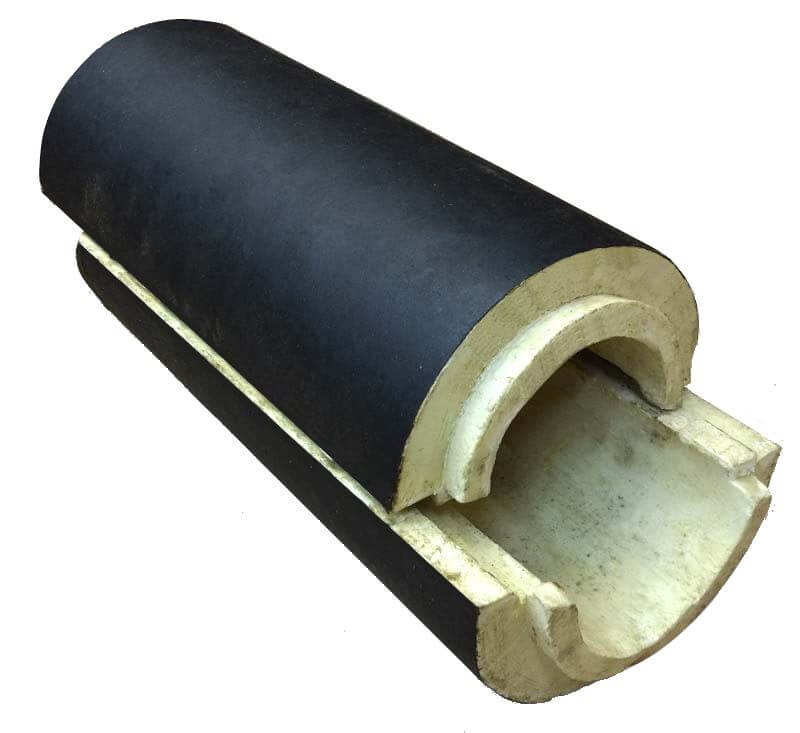

Применение теплоизоляционных скорлуп
Гораздо лучшим способом является использование пенополистирольной или базальтовой скорлупы. Заготовки необходимо подобрать по диаметру вашей пластиковой трубы и после этого уложить, соблюдая смещение друг от друга на расстояние примерно 20 см. Для того чтобы их закрепить на трубе, лучше всего использовать сантехнический скотч. На узлах, а также на всех поворотах имеет смысл крепить фасонные скорлупы утеплителя.
Использование скорлупы для утепления водопровода
Заметим одну хорошую особенность данного утеплителя, которая заключается в том, что после того как труба засыпается землей, он не теряет первоначальную форму, а также не мнется под давлением земли. В том случае, когда поднимаются воды из земли, материал за 24 часа впитывает не более 2 процентов воды от всего объема.

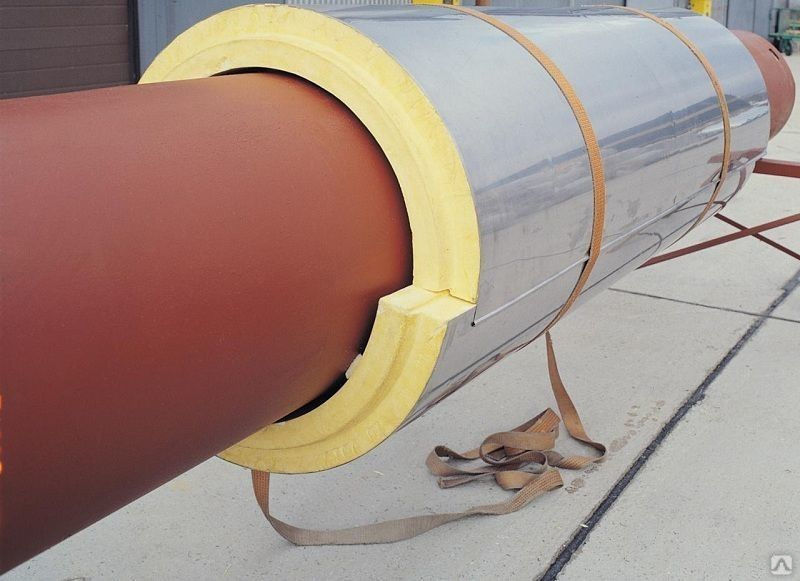

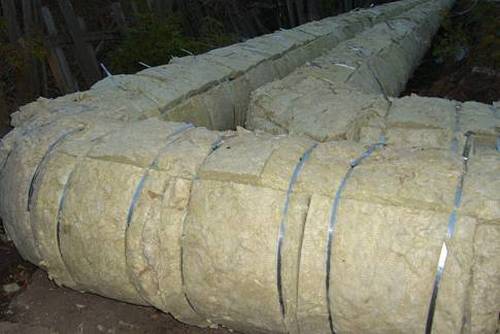

Минеральная вата
Теплоизоляцию водопроводных труб можно провести с помощью минераловатных утеплителей.
Характеристика
Они выпускаются в виде матов или плит. Минеральная вата – отличный вариант для утепления труб системы отопления.
Она обладает хорошими теплоизоляционными свойствами, выдерживает до +700 °С, полностью пожаробезопасна, не деформируется, не боится воздействия щелочей, масел, кислот, не гигроскопична, экологически безопасна. К тому же этот материал недорого стоит.
Цилиндры
Базальтовые цилиндры могут применяться без лотков. Они так же, как скорлупы из пенопласта, отличаются простотой монтажа. В качестве защитного слоя используются такие материалы, как: фольгоизол, пергамин, рубероид. Выпускаются подобные элементы в виде цилиндрических отрезков различного диаметра и толщины. Некоторые производители используют дополнительное покрытие из алюминиевой фольги, что значительно повышает износостойкость конструкции.

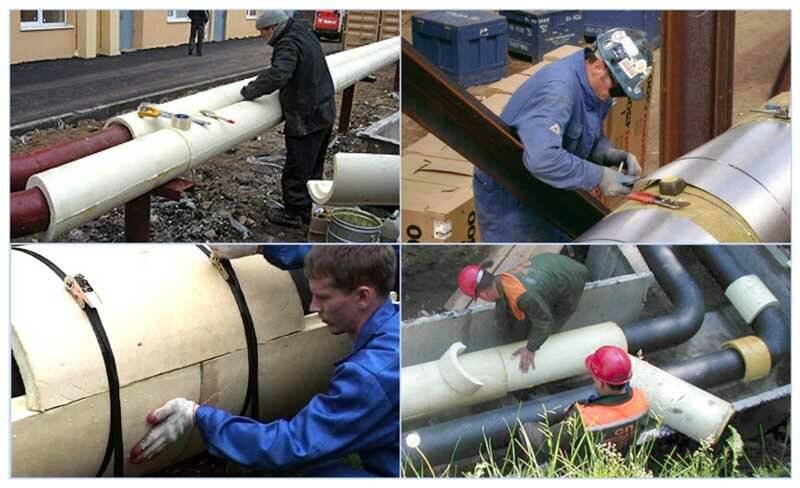

Монтаж скорлуп из пенопласта и базальтовой ваты практически идентичен.
Утепление трубопровода
Прокладывая зимний водопровод из собственного водозабора в виде колодца либо скважины будет достаточно траншеи глубиной пол метра. В нее следует помещать трубопровод в утепленном виде.
Для этого на дне канавы из кирпича или других строительных материалов выкладывается желоб, куда помещается водопровод обернутый в специальную строительную теплоизоляцию.
Сверху желоб накрывается строительным материалом и засыпается грунтом. Необходимо предусмотреть гидроизоляцию желоба, что повысит срок эксплуатации водопровода. На этом месте высаживаются однолетние растения, позволяющие при необходимости открыть доступ к желобу.
Существует два основных вида утеплителей:
- специальные заводские теплоизоляционные изделия для труб, соответствующие с их диаметром;
- утепляющий материал выпускаемый в лентах либо пластах, который применяется при обматывании поверхности труб.
Утеплитель для водопроводных труб
В северных широтах нашей страны утепление наружных трубопроводов является необходимостью, что позволяет избежать их промерзания.
Для качественной теплоизоляции применяются материалы:
- пенополистирол, состоящий из гранул сплавленных в единый пласт, который обладает превосходными теплоизоляционными характеристиками;
- экструдированный полистирол дает возможность утеплить трубу и не пропустить к ней влагу, он является одним из наиболее качественных материалов;
- пенопласт обладает хорошей способностью теплоизоляции, однако считается хрупким, боится механического давления;
- пенополиуретан чаще всего применяется в работах по утеплению трубопровода;
- вспененный полиэтилен пользуется достаточным спросом;
- стекловата хорошо подходит для утепления трубопровода, однако требует соблюдения техники безопасности при ее укладке;
- каменная вата имеет подходящие теплоизоляционные характеристики, однако используются в сухой среде.
Перед выбором подходящего материала необходимо просмотреть его эксплуатационные характеристики и сравнить их со средой прокладки водопровода.
Важно создать микроклимат, который будет способствовать длительной эксплуатации изолирующего материала, что благоприятно скажется на работоспособности всей системы водопровода
Подогрев
Планируя зимний водопровод важно понимать, что теплоизоляция помогает задержать тепло и уменьшить процесс остывания жидкости, однако поднять температуру в трубопроводе она не в состоянии. При сильных морозах ее может быть недостаточно
Для решения этой проблемы:Это позволяет самостоятельно сделать устройство для подогрева воды и включать его при значительных понижениях температуры
Для решения этой проблемы:Это позволяет самостоятельно сделать устройство для подогрева воды и включать его при значительных понижениях температуры.
- применяется специальный кабель, обогревающий трубу по которой передается вода;
- в зависимости от выбора, он может прокладываться вдоль трубопровода или оборачиваться вокруг него;
- для гарантии его устанавливают под теплоизоляцию, таким образом происходит экономия электричества;
- он включается лишь в случаях крайней необходимости.
Искусственный подогрев трубопровода является огромным подспорьем при его прокладке и эксплуатации в суровых условиях русской зимы. Благодаря ему предоставляется возможность транспортировать воду при значительных минусовых температурах, не переживая за состояние системы.
Как установить греющий кабель для обогрева труб
Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).
Установка греющего кабеля поверх и внутри водопроводной трубы
Технология утепления водопровода кабелем:
труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;
греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;
кабель фиксируется фольгированным скотчем;
на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.
Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.
утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.
Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.
Заключение
Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.
Использование теплоизоляторов
При помощи стекловаты трубы сперва обертывают, а затем обмотка закрепляется пластиковой лентой. В дальнейшем необходимо позаботиться о гидроизоляции, зачастую им является рубероид или иные материалы, схожие по свойствам. Но утеплением труб из стекловолоконных материалов не рекомендуется по нескольким причинам.
Во-первых, такая методика утепления требует нескольких слоев: сам теплоизолятор и кожух, состоящий из обмотки утеплителя и гидроизолирующего материала. Этот процесс довольно кропотлив, да и в итоге получается отнюдь не дешевым.
Во-вторых, плотность таких теплоизоляционных материалов низкая, что приводит к уменьшению толщины утеплителя под давлением почвы. Этот процесс может продолжаться несколько лет и, в конечном итоге, приведет к недостаточной толщине теплоизолятора и промерзанию водопровода под землей.
Если после засыпки трубы проводить утрамбовку земли, то этот процесс только ускорится. Также при недостаточной глубине установки трубопровода через рыхлый грунт будет попадать вода, которая быстро доберется до теплоизолятора и вряд ли успеет высохнуть до зимних морозов.

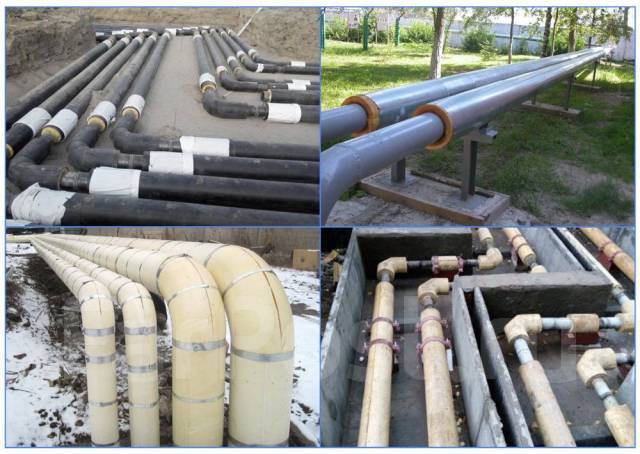

Теплоизоляционные скорлупы, производящиеся из пенополистирола или базальтового волокна, быстро и просто монтируются. На водопроводную трубу с смещением на 10-20 сантиметров надеваются части пенополистирола, предварительно закрепляясь скотчем. Необходимо учитывать смещение относительно двух половину для «перехлеста». Для утепления узлов, углов и поворотов системы используют фасонные скорлупы.
Явным преимуществом этого способа теплоизоляции является то, что показатель водопоглащения достаточно низок и за 24 часа составляет примерно 0,5% — 2% от общего объема, что позволяет материалу не намокнуть и долго сохранять свои свойства в отличие от стекловаты. После засыпки траншеи пенополистирол не намокает при прохождении воды через грунт и не сминается. Этим методом теплоизоляции можно воспользоваться и при прохождении труб через неотапливаемое помещение.
Пеноизол для изоляции систем отопления
Современный утеплитель для труб отопления, по своим качествам аналогичный пенополистиролу. Пеноизол наносится на поверхность магистрали в жидком виде с помощью специального распылителя. Под действием атмосферного воздуха материал застывает, образуя прочную негигроскопичную пленку без швов.
Технические характеристики пеноизола:
- теплопроводность 0,035…0,047 Вт/м•0С;
- предел температур -50…+1200С;
- плотность 15 кг/м3;
- предел прочности сжатия – не более 1 кг/см2;
- адсорбция – 6…8%.
После обработки трубы не потребуется закрывать гидроизоляционным материалом – пеноизол не впитывает влагу, не пропускает воздух, не реагирует на химикаты, биологические вещества. При нарушении герметичности покрытия поврежденный участок просто пропенивают еще раз.
Необходимость утепления водопровода
Если в одно прекрасное зимнее утро из открытого крана не потечет вода, то можно сказать, что водопровод замерз. Следовательно, возникает необходимость утеплить трубу водоснабжения. В целом теплоизоляцию выполняют не всегда. Это определяется расположением дома, климатическими условиями, временем проживания и особенностями прокладки водопроводной системы.
При сезонном проживании утеплять трубы водопроводной системы нет необходимости. В этом случае достаточно законсервировать систему, качественно подготовить ее к зимовке, чтобы замерзшая вода не стала причиной разрыва труб.
Если водопровод располагается на достаточно большой глубине, то вопрос, чем утеплить трубу водопровода на улице, теряет свою актуальность. В этом случае теплоизоляционные работы не проводят. Правильная укладка водопроводной трубы предполагает заглубление ниже уровня промерзания грунта примерно на 50 см. Такие мероприятия можно назвать обязательным условием при прокладке коммуникационных систем.
При отсутствии качественного и эффективного утепления или при расположении водопровода на глубине выше уровня промерзания грунта может образоваться лед внутри трубы из-за промерзания земли над трубопроводом системы водоснабжения.
Также необходимо утеплять участок на входе водопровода в дом. Чтобы решить, как утеплить водопроводную трубу в земле, и в зимнее время обеспечить бесперебойную подачу воды, нужно до наступления холодов выбрать утеплитель и сделать все работы.

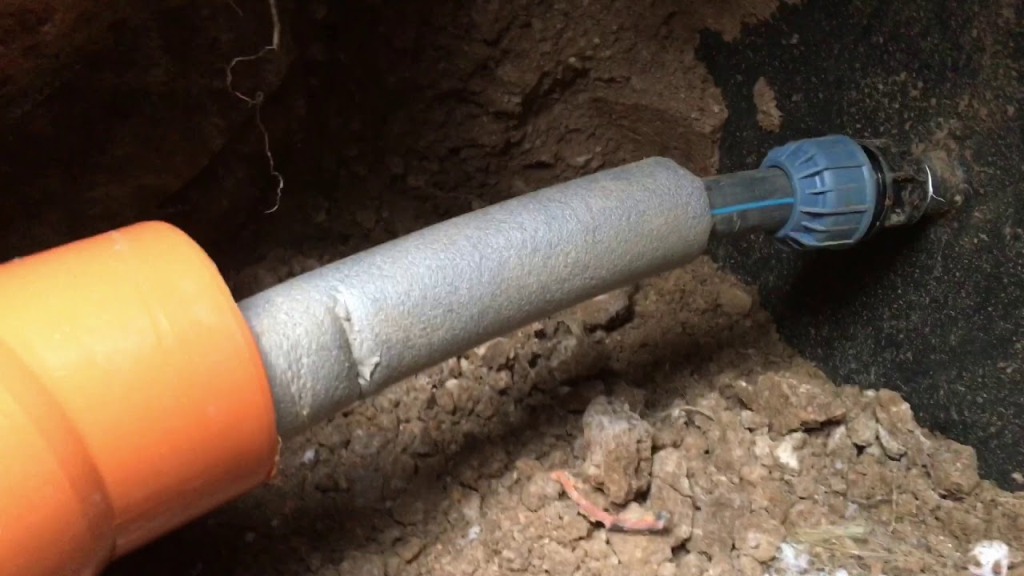

Нельзя оставлять без внимания место, где труба входит в скважину или колодец
С учетом конструктивных особенностей водопровода выбирают материал для утепления, при этом следует обратить внимание на теплоизоляцию, устойчивую к воздействию ультрафиолетовых лучей и осадков.. В целом можно сказать, что теплоизоляция необходима водопроводным трубам, располагающимся над поверхностью грунта и непосредственно в грунте, но над уровнем промерзания. Отсутствие утеплителя в такой ситуации неизбежно приводит к образованию ледяной пробки и, как следствие, разрыв трубопровода
Отсутствие утеплителя в такой ситуации неизбежно приводит к образованию ледяной пробки и, как следствие, разрыв трубопровода.
В целом можно сказать, что теплоизоляция необходима водопроводным трубам, располагающимся над поверхностью грунта и непосредственно в грунте, но над уровнем промерзания. Отсутствие утеплителя в такой ситуации неизбежно приводит к образованию ледяной пробки и, как следствие, разрыв трубопровода.
Как утеплить водопроводные трубы в земле
После того, как вы определитесь, чем утеплить трубу водопровода в частном доме, перед вами возникнет вопрос, как выполнить эту процедуру своими руками, причём правильно. В принципе, независимо от типа материала утепление осуществляется по следующей схеме: вначале трубы оборачиваются теплоизолирующим слоем. Его крепление (при необходимости) осуществляется пластиковой лентой. А перед тем, как засыпать траншею с утепленными трубами для водопровода, монтируется гидроизоляция. Всё очень просто. Но коль скоро речь идёт об утеплении водопроводной трубы в земле своими руками, здесь есть некоторые нюансы. Один из них, в частности, гласит: использовать стекловату не рекомендуется, поскольку это приведёт к дополнительным материальным и временным затратам. Вы будете вынуждены создавать в земле и второй слой, выполняющий функцию кожуха.
Необходимость такого конструктивного решения тепловой изоляции обусловлена очень низкой плотностью стекловолокнистого материала. Поэтому при засыпке траншеи утеплитель под естественным весом земли просто сожмётся. Это явление приведёт как минимум к сокращению срока службы теплоизоляции и к тому, что риск промерзания водопроводной трубы дачи или частного дома возрастёт ввиду уменьшения толщины слоя утеплителя. В этом случае, для того, чтобы значительно повысить теплоизоляцию водопроводных труб в земле, эксперты рекомендуют использовать метод послойного трамбования грунта.
Применять для утепления подземных коммуникаций минеральную или стекловату нецелесообразно, так как она под тяжестью сжимается
Существуют и другие варианты, как правильно утеплить трубу водопровода в земле. Они выгодно отличаются простотой и быстротой исполнения. Речь идёт об использовании для утепления водопроводных труб в земле пенополистирола и базальтового волокна. Технология выглядит так: одна половина скорлупы требуемого диаметра одевается на трубу водопровода со смещением порядка 100-200 мм. Для фиксации её со вторым полуцилиндром можно использовать обыкновенный скотч. Окончательное закрепление на трубе слоя тепловой изоляции выполняется путём стягивания.
Конечно же, стоимость изделий известных марок немаленькая. Поэтому затраты на создание с их помощью тёплых труб для водопровода увеличатся. Но к работоспособности системы водоснабжения претензий не будет. Это самый правильный подход к решению вопроса, как утеплить трубу водопровода под землёй, особенно, если вы проживаете в своем доме постоянно.
Особенности применения минеральной ваты в качестве утеплителя
Минеральная вата, пожалуй, самый известный, старый и надежный материал из всех видов утеплителей. Наряду с качественной теплоизоляцией обеспечивает безопасность и долговечность трубопроводов. Материал не горит, инертен к кислотам, щелочам, другим химическим соединениям. Стоимость минваты значительно ниже большинства современных изоляторов, что при больших объемах строительства играет важную роль.
Типы минеральной ваты для утепления:
- стеклянная – полученная из расплава стекла;
- каменная – получается из расплава вулканических пород;
- шлаковая – продукт переработки шлака из доменной печи.
Как и большинство пористых материалов, минеральная вата гигроскопична и хорошо впитывает влагу из окружающей среды. Напитанный водой материал резко теряет свои теплоизоляционные свойства и способствует коррозии металла. Поэтому при утеплении трубопроводов обязательно предусматривают внешнюю гидроизоляцию. Обычно это листы рубероида или алюминиевой фольги повышенной прочности.
Необходимость использования гидроизоляции резко повышает общую стоимость монтажа системы отопления. Поэтому сегодня минвата для утепления труб отопления используется в редких случаях, когда нет возможности применить более дешевые аналоги.
Область применения

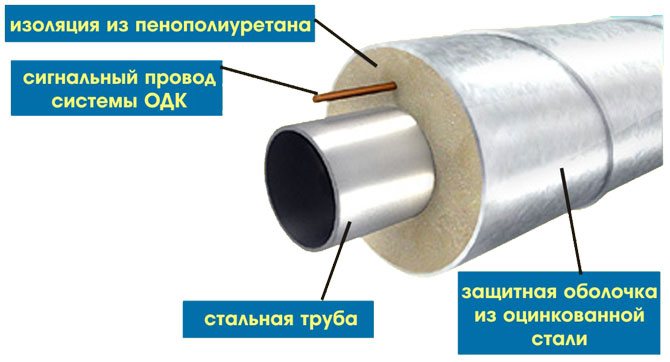

Жидкий двухкомпонентный пенополиуретан служит прекрасным утеплителем для любых конструктивных элементов каркасных, кирпичных, блочных и панельных зданий, так как малый вес не создает серьезных механических нагрузок на конструкции дома, в том числе и облегченные.
Хорошая адгезия ППУ со всеми строительными материалами позволяет напылять утеплитель на вертикальные и наклонные поверхности: фасады, кровлю, стены внутри дома, потолок. Прекрасные теплоизоляционные свойства в купе с достаточно высокой влагостойкостью делают привлекательным этот вид утеплителя при термоизоляции дачных домиков, мансарды, балкона, пола (по лагам). Низкий уровень влагопоглощения — фундамента.
Используется утеплитель из пенополиуретана и в других отраслях. Им утепляют морозильные камеры, напыляют на трубы теплосетей. В последнее время в промышленном строительстве стали использовать готовый листовой материал для сэндвич-панелей, когда жидкий ППУ в заводских условиях заливается в формы.
Утепление водопроводных труб на улице
Трубы водопровода редко укладывают воздушным путем или на поверхности почвы. Скорее в этом случае в утеплении нуждается та часть трубопровода, которая проходит непосредственно под домом или в месте примыкания трубы к насосу, счетчику, внутри распределительного колодца.
Специфика утепления в данном случае такова, что труба утепляется любым утеплителем, который способен обеспечить достаточную герметичность прилегания, и не подвержен воздействию влаги. Как правило, толщина утеплителя, предназначенного для наземного утепления труб выше, нежели для подземного
На этом этапе важно не только утеплить трубу, но и обеспечить защиту теплоизоляционного материала, в частности от намокания
Требования к термоизоляции для водопроводных труб
Термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе. Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
- Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
Скорлупы из пенополистирола
Пенополистирол (пенопласт) используется для утепления труб как внутри помещений, так и снаружи. Скорлупы из этого материала выпускаются в форме отрезков трубы, каждая часть которых имеет пазовое замковое соединение.
Особенности
Пенопласт выполняет теплоизолирующую функцию за счет воздушной структуры. Состоящий из множества мелких гранул полистирола диаметром 2-5 мм, он полностью наполнен газом. Благодаря этому, такой материал легкий, влагостойкий, обладает высокой теплоизоляцией и низкой теплоотдачей.
Может применяться при температуре от +80 °С до -180 °С. Замки, расположенные по краям полукружий скорлуп, предотвращают образование мостиков холода. Срок эксплуатации пенопласта достигает 50 лет. В случае возгорания такая скорлупа в течение 1-2 секунды сама затухнет. Подобный материал не боится плесени, грибков, в нем не размножаются бактерии.
Монтаж утеплителя прост. С его помощью можно изолировать любой по форме участок трубы. Чаще всего скорлупами из пенопласта утепляют водопроводные и газовые трубы. Они продаются в готовом виде, можно подобрать материал под любую по диаметру конструкцию.
Нюансы монтажа
Пенопластовые скорлупы просто соединяют вокруг трубы и фиксируют с помощью замковой системы. При монтаже их половинки сдвигают относительно друг друга на 20-30 см, так конструкция станет абсолютно герметичной. Для надежности места стыков закрепляют скотчем.
Для дополнительной защиты их можно обернуть фольгой.
Технические характеристики пенополистирола
Два полуцилиндра из пенополистирола надевают на трубу сверху и снизу. В местах разреза имеется паз, который обеспечивает отсутствие щелей и надежную стыковку частей между собой. Изолированную трубу обматывают металлической проволокой, скотчем или укрепляют хомутами. Кожух надежно защищает магистраль от охлаждения и физических повреждений. Несмотря на водоотталкивающие свойства материала, его нужно защищать от влаги. Для этого предусматривают гидроизоляцию.
По сравнению с минватой, пенополистирол является более дешевым и простым в эксплуатации изолятором. Предпочтительно его используют при устройстве систем отопления в частных домах, подвалах, так как материал легко монтировать даже непрофессионалу
Утеплить стояки своими руками достаточно легко – важно правильно подобрать диаметр кожуха, закрепить его на магистрали, обработать гидроизоляцией. При повреждении участка покрытие снимают и меняют на новое
Недостатком использования пенополистирола в качестве утеплителя труб является невозможность обработки сгибов и поворотов системы отопления кожухом из данного материала.
Основные характеристики пенополистирола приведены в таблице 1.
Таблица 1. Технические характеристики пенополистирола
Утепление водопроводных магистралей в земле
Для того, чтобы провести утепляющие работы, необходимо в первую очередь раскопать водную магистраль. Дачник самостоятельно подбирает подходящий метод для утепления.
Однако чаще всего выбираются следующие:
- Стекловата. Для монтажа достаточно обвязать ватой конструкцию и затянуть скотчем. Сверху утеплитель нужно обвязать полиэтиленом.
- Использование скорлуп из пенопласта. Довольно простой и распространённый метод. Достаточно одеть половины скорлуп на нужный участок и затянуть. Сверху утеплитель необходимо засыпать землей.
- Давление. Ещё один хороший метод защитить воду от промерзания. Подходит как для металла, так и пластика. Для этого необходимо к насосу подключить обратный клапан. Вода будет постоянно находиться под давлением, поэтому не замерзнет. Особенно часто используется такой способ для тех домов, где владельцы в течение длительного времени отсутствуют.
На дачах часто вода подается со скважин. Для того, чтобы трубопровод не перемерзал в данном случае используется электрический кабель.
Для наружного обогрева магистраль может обматываться старыми одеялами или верхней одеждой. Такой метод выглядит не очень привлекательно, однако хорошо справляется с поставленными задачами.
Полезные советы облегчают процесс утепления
