Схемы подключения
Схема подключения санитарного прибора к канализационной системе зависит от конфигурации самого прибора, точнее от того, с каким выпуском он сделан. Так, сегодня используются следующие варианты расположения сливных труб в унитазе:
- Приборы с выпуском, распложенным горизонтально. Такие типы унитазов подключаются прямо к канализационной трубе, проходящей в стене санузла.
- Сантехнические агрегаты с косым выпуском. В этом случае выпуск труб образует угол в 45 градусов. Такие варианты считаются универсальными, поскольку позволяют выполнить подсоединение унитаза к канализации как в пол, так и в стену.
- Изделия с вертикальным выпуском труб. Схема подключения в этом случае реализуется со сбросом воды в канализационную трубу, проходящую под полом в месте установки унитаза.
Каждая схема имеет свои плюсы и минусы. Их нужно учитывать при выборе конфигурации чащи. Помимо этого, на выбор того или иного варианта подключения оказывает существенное влияние расположение канализационной трубы в помещении.
Подключение с вертикальным выходом
Подключение унитаза с перпендикулярным полу выпуском было распространено в Европе в 70-х годах. К преимуществам такого варианта подключения можно отнести то, что установка прибора может производиться вплотную к стене. Помимо этого, внешний вид помещения и агрегата не изуродован торчащей трубой.
Главным недостатком канализационной системы, проходящей под полом, к которой подходит унитаз с вертикальным выпуском, считается то, что при замене или протечке труб придётся разбивать кафельное покрытие пола, а чтобы прочистить канализацию, нужно демонтировать унитаз.
Установка такого прибора своими руками выполняется в следующей последовательности:
- Сначала на полу нужно выполнить разметку места установки.
- Затем монтируется стандартный фланец винтового типа с фиксирующим элементом.
- В центральной части фланца есть отверстие. Это место для установки канализационной трубы.
- На фланце устанавливают унитаз и поворачивают до его окончательной фиксации на месте монтажа. При этом выпускной патрубок со специальным уплотнительным кольцом автоматически плотно прижимается к торцевой части канализационной трубы.
Монтаж прибора с горизонтальным выпуском
Санитарно-технические приборы с горизонтальным выпуском широко распространены на территории бывшего Советского Союза. Данная схема разводки связана с тем, что стояк находился в стене панельного или кирпичного дома.
Главное преимущество приборов с горизонтальным выпуском – подключение унитаза к канализации выполняется просто и быстро. Причём этот вариант подходит для пластиковых и чугунных канализационных труб. Такой монтаж несложно выполнить своими руками. Единственный недостаток системы с горизонтальным выпуском состоит в том, что подключать прибор можно только к вертикальному стояку.
Чтобы правильно своими руками подключить санитарный прибор с горизонтальным выходом, необходимо использовать уплотнительную манжету. Для фиксации агрегата в полу в ножках есть специальные отверстия, через которые можно пропустить фиксирующие элементы.
Подключение к чугунной или пластиковой канализационной системе начинают с монтажа самого агрегата. Для этого используют шурупы и дюбели.
Монтаж агрегата с косым сливом
Санитарно-технические приборы с косым выпуском можно считать компромиссным вариантом между описанными выше схемами. Унитазы с косым выходом сегодня чаще всего используются в наших домах.
Их преимуществом можно считать универсальность конструкции. Однако есть и недостаток – это слишком большое расстояние между канализационной трубой и прибором, которое необходимо выдержать для правильного монтажа.
Далее рассмотрим, как подключить унитаз с косым сливом к канализационной системе. Этот процесс подробно описан в предложенном в конце статьи видео. Для этого стоит соблюдать такую последовательность действий:
- Чтобы правильно подключить прибор к канализации, выходной патрубок с находящимися на нём канавками смазывается при помощи смеси сурика и олифы.
- Поверх обмазки патрубок с косым выпуском обматывается просмоленной тканью или паклей. При этом конец пряди должен свободно свисать, иначе он попадёт в трубопровод, и будет вызывать частое засорение системы. Эту прядь также необходимо обработать суриком.
- После этого агрегат с косым выпуском можно монтировать на пол, заведя отводной патрубок в раструб канализации.
Демонтаж унитаза
При снятии старого унитаза, необходимо принять особые меры предосторожности, чтобы избежать протечки воды, что, в худшем случае, потребует дальнейших мер по реконструкции. Поэтому, во избежание типичных ошибок, ниже приведено пошаговое руководство для непрофессионалов
Перекрытие воды
Первым шагом в демонтаже туалета является отключение воды. Это можно сделать простым перекрытием краника. Однако, бывают ситуации, когда клапанами уже не пользуются длительное время, и они успевают заржаветь. В таком случае, следует перекрыть основной стояк и в процессе ремонта поменять заодно и краник.
После перекрытия крана следует полностью спустить из бачка воду.
Отсоединение шланга подачи воды
Сбоку сливного бачка имеется гибкий шланг, по которому поступает вода для смывания. Крепится он с помощью обычных гаек, которые отвинчиваются очень просто.
Снятие сливного бачка
Бачок для слива крепится к унитазу двумя длинными болтами. Для того чтобы их отвинтить, сначала нужно снять крышку бачка. Потом, при необходимости, промокнуть губкой излишки влаги (если внутри осталась вода, она обязательно прольется на пол через отверстия снятых болтов). Может сложиться ситуация, когда винты заржавели, т.к. в течение многих лет контактировали с водой, тогда поможет специальное средство против ржавчины.
После ослабления болтов, следует аккуратно снять сливной бачок, раскачивая его в разные стороны для равномерного извлечения.

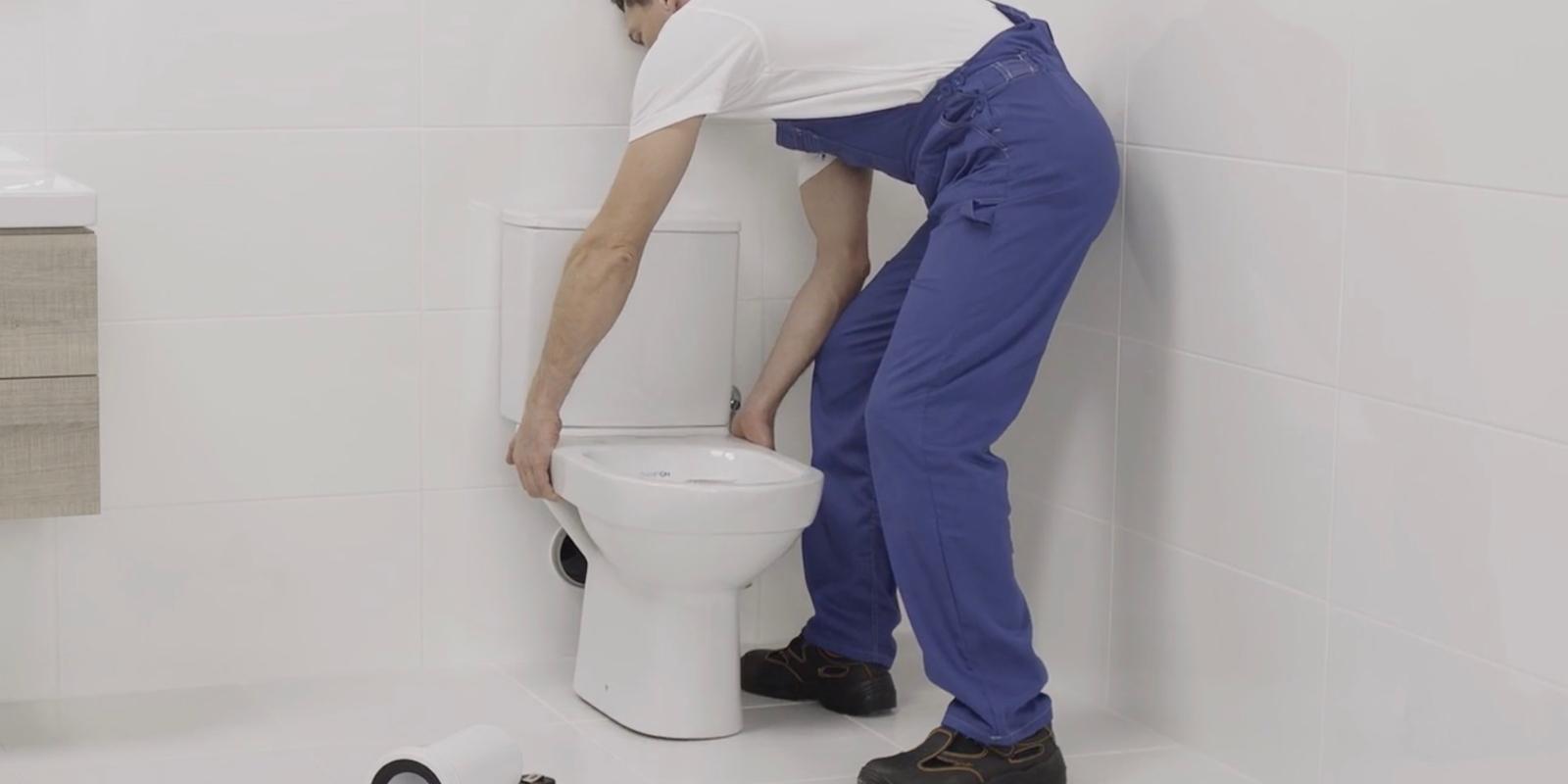

Снятие напольного унитаза
Унитаз, как правило, крепится к полу, несколькими болтами (возможен вариант, когда под унитаз сначала подкладывают деревянную доску). Для облегчения рабочего процесса, вначале нужно снять крышку от унитаза. Затем обязательно положить на пол тряпки или подставить ведро. Унитаз имеет гидрозатвор, где постоянно находится вода – это своего рода барьер от неприятных запахов с общей канализации. При снятии сантехники, изрядное количество жидкости выливается наружу, в результате чего можно затопить соседей.
Потом необходимо открутить болты у основания унитаза. Если они заржавели, то нужно воспользоваться специальным средством или срезать их болгаркой.
По всей линии основания нужно пройтись острым ножом или лезвием, т.к. зачастую стык между унитазом и полом промазывается герметиком.
Крепление к общей канализационной трубе, очень часто, фиксируется цементом. Для того, чтобы от него избавится можно применить дрель со средним сверлом.
Теперь старый унитаз можно снять, и на этом работы по демонтажу завершаются.

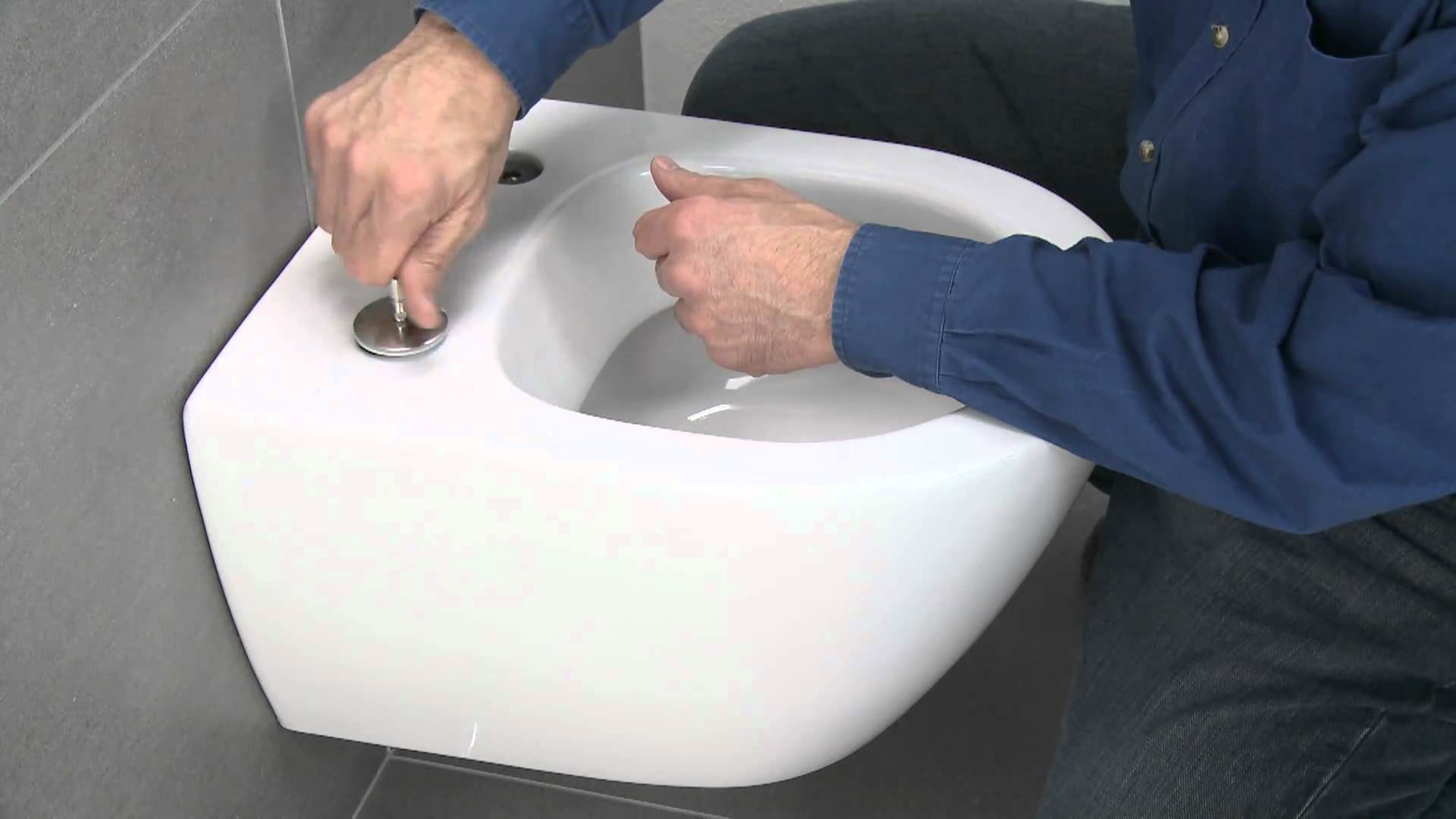

Снятие навесного унитаза
При демонтаже навесного унитаза порядок действий примерно такой же:
- вначале нужно ослабить болты, на которых держится унитаз в настенной инсталляции;
- потом отключить унитаз от сливного бачка и общей канализации;
- окончательно снять унитаз.
Подготовка к монтажу
Если планируется смена старого унитаза на новый, то нужно аккуратно демонтировать старое изделие. Когда крепления сняты, нужно наклонить унитаз назад. Это необходимо для того, чтобы слились остатки воды. Это касается замены старого сантехнического изделия на новый.
Если это новостройка, там ранее не было установленных сантехнических изделий, то достаточно навести порядок, купить унитаз, приготовить все необходимые инструменты и начинать монтажные работы.
Монтаж унитаза с косым выпуском
Выполняется подключение унитаза с косым выпуском к канализации так:
- Сперва нужно смазать выпуск унитаза суриком, смешанным с олифой.
- Далее сверху наматывается смоляная прядь, но нужно оставить ее кончик свободным.
- Затем обмотанная прядь должна быть смазана суриком.
- Далее можно выполнять монтаж унитаза, закрепив выпуск в проеме канализационного трубопровода
Именно таким образом выполняется подключение унитаза к стояку канализации с косым выпуском.
Монтаж унитаза с вертикальным выпуском
Как уже говорилось ранее, унитаз с вертикальным выпуском имеет сифон с выпускным патрубком, который направлен вверх. Унитаз очень просто установить. Процесс монтажа выглядит так:
- Нужно сделать разметку расположения унитаза, устанавливается винтовой фланец, который оснащен фиксатором.
- В центр данного винтового фланца устанавливается канализационная труба.
- Затем на фланец устанавливается унитаз, его нужно повернуть до полной фиксации.
Примечательно, что патрубок будет автоматически зафиксирован на торце канализационной трубы. Унитаз можно поставить плотно к стене, что однозначно, будет преимуществом.
Монтаж унитаза с горизонтальным выпуском
Монтаж унитаза с горизонтальным выпуском выполняется при помощи уплотнительного манжета. Сначала нужно закрепить унитаз к полу при помощи дюбелей. Затем выполняется соединение с канализацией. Присоединение должно осуществляться очень аккуратно, чтобы не повредить поверхность унитаза.
Монтаж унитаза к канализации с гофрой
Выполнить подключение унитаза к канализации с гофрой также можно самостоятельно. В целом, это стандартная процедура монтажа, в ней нет ничего сверхсложного.
Подключение делается так:
- Снаружи на выпуск нужно нанести небольшое количество герметика.
- Затем необходимо надеть на выпуск тот край гофры, на котором расположена внутренняя мембрана.
- Тщательно нужно рассмотреть, чтобы не было перекосов и гофра была надета ровно.
- Когда герметик засохнет, можно устанавливать унитаз на место.
- Далее выполняется подключение унитаза к канализации.
Ничего сложного в процессе монтажа унитаза к канализации с гофрой нет.
Процесс сборки бачка встроенного типа
Важным отличием подвесного унитаза со встроенным бачком от ранее описанных сантехнических приборов заключается в наличии общей (единой) инсталляционной системы, представляющей собой каркасную раму. На нее и производят установку всех комплектующих.
Общая схема, поясняющая, как закрепить к унитазу бачок данного типа, состоит из определенных последовательных действий:
- Используя поочередное подсоединение основных частей конструкции – сливной емкости, переходника к канализационному выходу и иных элементов – в тестовом режиме определяют наиболее удобное расположение каркасной рамы относительно стен санузла, напольного покрытия и труб канализации. Четкое расположение вертикальных и горизонтальных планок непременно следует выверять при помощи уровня.
- После завершения формирования инсталляционной системы, на полу и стенах размечают точки нахождения крепежных элементов.
- Отверстия в определенных местах делают с помощью перфоратора. Для разных отделочных материалов подходят специальные сверла – для кирпича, бетона и отделочной керамической плитки.
- Монтажную раму надежно прикрепляют к стене и полу, задействуя болты на дюбелях или анкерные болты.
- На закрепленный на поверхностях каркас монтируют все комплектующие элементы сантехнического оборудование – от бачка до сифона.
- Сливной резервуар подключают к системе водоснабжения.
- Каркасную раму прикрывают отделочными материалами. Ими могут быть листы гипсокартона с последующим декоративным покрытием, пластиковые панели и многое другое.
- В отделочном материале вырезают отверстия и вставляют двойную кнопку для бачка, а далее приступают к подвешиванию унитаза.
Несмотря на универсальность описанной схемы, в первую очередь необходимо использовать инструкцию к инсталляционной системе. Ее желательно внимательно изучить перед тем как приступать к выполнению монтажа. Владение информацией, как крепится бачок к унитазу, позволит избежать серьезных ошибок, которые иногда приводят к серьезным финансовым потерям.
Подключение к водопроводу
Существует несколько способов подключения сливного бачка унитаза к водопроводу:
- нижняя подводка — такие модели работают бесшумно;
- боковая подводка — хотя во время набора воды присутствует шум, подключение проводится просто и быстро.
Водопровод может подключаться к бачку снизу или сбоку
Для подключения к водопроводу может использоваться:
- гибкий шланг;
Гибкий шланг обеспечивает подачу воды с водопровода в бачок по трассе с любой конфигурацией
- жёсткая подводка. Этот вариант применяют для бачков, скрытых в стене, так как срок службы гибкого шланга сравнительно небольшой.
Жёсткая подводка служит дольше гибких шлангов, но для её использования нужно чётко рассчитать конфигурацию подводящей магистрали
Порядок подключения будет одинаковым независимо от подводки:
- На водопроводную трубу устанавливают кран, который при необходимости позволит перекрыть подачу воды на унитаз.
- Один край шлага подключают трубе, а второй — к сливному бачку, при этом надо обязательно использовать резиновые прокладки.
На выходе из водопровода надо обязательно устанавливать кран, чтобы при необходимости можно было перекрыть подачу воды на унитаз
- Проверяют герметичность соединения.
Рекомендации по самостоятельному монтажу слива унитаза
Выполнить своими руками монтаж слива унитаза не составит большого труда, если заранее изучить все тонкости работы, правильно оценить ситуацию, приобрести унитаз, монтаж которого не будет требовать наличия сверх навыков и который будет по конструктивным особенностям подходить для вашего канализационного стока, то подключение унитаза не будет непосильным делом.
В общих чертах инструкция по монтажу унитаза к системе канализации будет выглядеть следующим образом:
- Отключается водоснабжение в квартире.
Заменить унитаз проще, чем установить его на новое место. Поэтому унитаз, который предстоит установить на место старой модели, должен быть схож с предшественником по конструктивным особенностям.
-
- Если вы планируете ремонт в виде подъема полов или укладки кафельной плитки, то соединение унитаза лучше осуществлять эксцентриковыми или гофрированными трубами.
- При работе с чугунными трубами необходимо использовать герметик уже после соединения труб. Однако если вы работаете с эксцентриками, то их внутренние манжеты вполне способны обеспечить нужный уровень герметичности.
- Использование гофры позволит получить нужный уровень герметичности и выбрать произвольное место для установки оборудования. Однако не следует крепить унитаз к полу до его соединения гофрой к канализации. Гофру лучше выбирать повышенной прочности – армированную.
- После соединения труб производится установка унитаза на место, при этом используется три различных варианта крепления:
- на шурупы;
- на клей;
- на тафту.
Каждый их этих способов имеет право на существование. Эпоксидный клей наносится исключительно на шероховатую поверхность, поэтому такой способ крепления проблематичен для использования на кафельном полу. После приклеивания оборудование желательно не использовать в течение 12 часов.
Если крепление осуществляется через тафту, то используют древесные породы дуба или ясеня. Тафта крепится к подготовленному углублению и заливается цементным раствором. К полученному приспособлению присоединяется унитаз.
При креплении унитаза на болты или шурупы, на них надевают уплотнители и крепят в подготовленные отверстия к полу.
Завершающим этапом монтажа является установка сливного бачка.
Таким образом, присоединить унитаз к канализации – дело не сложное, главное соблюдать инструкции и рекомендации по установке.
Монтаж сливного бачка и подключение к водопроводу
После того, как оборудование закреплено, можно приступать к монтажу сливного бачка. Существует две разновидности этого устройства, рассмотрим особенности крепления каждой.
Установка сливного бачка на полку унитаза
Такое оборудование монтируется достаточно просто. При этом совершенно не имеет значения, когда будут установлены внутренние элементы бака: до или после монтажа устройств на полку. В общих чертах работы выполняются следующим образом:
- Ставим бачок на место. Предварительно берем специальные резиновые прокладки и смазываем их с обеих сторон силиконом для лучшей герметизации.
- Прокладки помещаем на полочку унитаза точно над сливными отверстиями и устанавливаем бачок.
- Скрепляем полочку и бак болтами. Ждем, пока застынет силикон. На это потребуется 15-20 минут.
- Проверяем герметичность получившегося соединения. Для этого выливаем в бак воду и смотрим, не появилось ли протечек. Если выявлены недочеты, устраняем их.

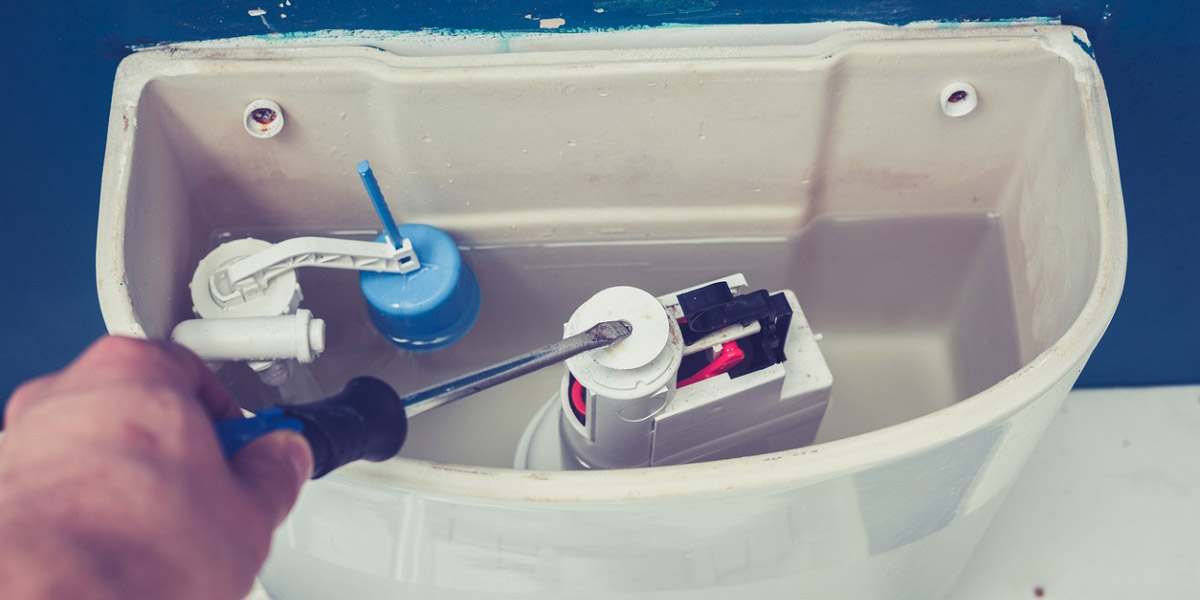

После того, как мы установили сливной бачок, приступаем к монтажу его внутренних элементов:
- Подключаем к бачку муфту водопроводной подводки.
- Прикрепляем к муфте поплавковый клапан.
- Прикручиваем трубку перелива.
- Монтируем рычаг спуска воды.
- Устанавливаем седло и вертикальный клапан.
- Посредством тяги соединяем механизм спуска воды и вертикальный клапан.
- Фиксируем поплавковый клапан.
- Регулируем скрутку поплавкового колена путем установки требуемого угла. Чем меньше угол, тем меньшее количество воды будет поступать в сливной бак.
Не забудьте отрегулировать положение седла – многие забывают про этот момент!
Прежде чем установить сливной бачок на полку унитаза, обязательно монтируем специальные прокладки, обеспечивающие системе необходимую герметичность
Установка навесного бачка
Конструкция с бачком, закрепленным выше унитаза. Ее монтаж производится таким образом:
- После того, как сантехнический прибор установлен, подводим к нему сливную трубу от бачка.
- Закрепляем трубу к унитазу, используя специальную муфту.
- Учитывая высоту сливной трубы, намечаем на стене точки крепления бачка.
- Отсоединяем трубу от бачка, после чего устанавливаем оборудование на стену. Надежно фиксируем его. Ставим сливную трубу на место.
После того, как монтаж бачка завершен, приступаем к установке его внутренних элементов:
- Монтируем спусковой рычаг.
- Фиксируем вертикальный клапан, седло и переливной механизм.
- Вертикальный клапан, перелив и спусковой механизм соединяем при помощи тяги.
- Подводим к бачку водопроводную трубу и закрепляем ее муфтой с обязательным использованием резиновой прокладки.
- Фиксируем на муфте поплавковый клапан.
- Под нужным углом соединяем скрутку поплавкового колена с клапаном.
- Регулируем положение седла.
- Корректируем местоположение муфты, которая соединяет унитаз и сливную трубу.
Для соединения сливного бачка и водопроводной трубы используем гибкий шланг нужной длины.
После того, как подключение к водопроводу закончено, обязательно испытываем прибор. Набираем воду в бачок и производим смывание. Контролируем работу все механизмов. Если выявлены проблемы – сразу же их устраняем.
Высота установки навесного бачка может быть самой разной. Это зависит от модели сантехнического оборудования
Подключение унитаза без использования гофры: основные правила
Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется его подключение в таком случае:
Патрубок для подключения без гофры
- Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой. Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:
- подключение унитаза с косым выпуском – его установка производится в пол – такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
- если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
- если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.
Унитазы с разными видами выпуска
- В том случае если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.
Теперь рассмотрим подробно особенности монтажа сантехники каждого вида.
Унитазы с вертикальным выпуском
Такие модели широко применяются в европейских странах. Это во многом связано с тем, что в такие сантехнические устройства вмонтированы направленные вниз выпускной патрубок и сифон, расположенный в чаше унитаза. Такая конструкция позволяет поставить унитаз к стене под любым углом. Монтаж при этом осуществляется просто:
- после проведения разметки на полу устанавливают стандартный винтовой фланец, оснащенный фиксатором;
- в расположенное в центре фланца круглое отверстие устанавливают канализационную трубу;
- на фланец монтируют унитаз, поворачивают до полной фиксации; выпускной патрубок, имеющий специальное уплотнительное кольцо, при этом прижимается патрубок автоматически к торцу канализационной трубы.
Установленное уплотнительное кольцо
Унитаз с горизонтальным выпуском
Подключение унитаза с горизонтальным выпуском (он еще имеет название унитаз с выпуском «в стену») более всего актуально для условий нашей страны в настоящее время, что связано с привязанностью санузла к определенной стене в ванной комнате из-за специфики разводки труб канализационной системы в типичных российских домах. Так как выпуск унитаза в этом случае направлен назад, то он находится в тылу санузла. В этом случае выпускной патрубок присоединяют к трубе канализации, используя специальную уплотнительную манжету.
Схема подключения унитаза с горизонтальным выпуском
Особенное внимание надо обратить на закрепление унитаза к полу. Как правило, ножки чаши унитаза с горизонтальным выпуском оснащены специальными отверстиями, которые предназначаются для фиксации устройства к полу
Внешний вид готового подключения
Внешний вид готового подключения
Совет от профессионала:
Подключение унитаза с прямым выпуском начинают с установки, используя при этом дюбели и шурупы
Крепление должно проводиться осторожно, так как при слишком сильном «дотягивании» шурупа можно повредить поверхность унитаза
Монтаж унитаза, оснащенного косым выпуском
Технология монтажа такого вида унитаза следующая:
Схема подключения унитаза с косым выпуском
- Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
- Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
- Обмотанную прядь тоже тщательно смазывают суриком.
- Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.
Готовое соединение
Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо. Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.
Особенности монтажных работ
Перед тем, как подсоединить инсталляцию к канализации, необходимо примерить опорную систему к стене. Надо проверить, соответствует ли высота вывода унитаза расположению канализационного тройника. Кроме этого, необходимо убедиться, что монтажу не препятствуют другие приборы или устройства.
К каждому комплекту прилагается схема подключения инсталляции унитаза к канализации. Большинство из них практически не отличаются друг от друга, но бывают и сложные случаи. Иногда проблемой становится неправильный выбор типа конструкции, которую нельзя использовать по разным причинам. Нередко расположение выпуска унитаза не совмещается с входным отверстием тройника. В этих случаях используют подключение инсталляции к канализации через гофру. Это гибкий патрубок, позволяющий соединить элементы, расположенные в разных плоскостях. Гофра может удлинить выпускной участок, поэтому надо заранее проверить, насколько этот вариант подходит.
Еще одной проблемой нередко становится подключение инсталляции к чугунной канализации. В старых домах советской постройки все стояки и отводы от них чугунные, что требует использования соответствующих фитингов. Чтобы купить подходящий комплект, необходимо внимательно рассмотреть все условия и особенности помещения. Обследовать вывод канализации под инсталляцию, определить возможность присоединения к нему переходника под выпускной патрубок навесного унитаза. Это поможет избежать проблем при монтаже или отделке помещения.
