Монтаж секционных ворот в гараже — все тонкости установки

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Монтаж ворот

Так как я ставил ворота, сделанные по индивидуальному заказу, то панели получил с завода максимально подготовленными для монтажа, с размеченными и частично просверленными отверстиями для установки петель, боковых опор и держателей роликов. Все эти элементы установил на панели с помощью шуруповёрта на саморезах, следуя пунктам инструкции.

Там, где надо сверлить отверстия «по месту», я использовал электродрель.

Завернуть саморезы в отверстия, просверленные на заводе по шаблону — дело нескольких минут. Боковые опоры служат для установки ролико-держателей.
Роликодержатели крепят к кронштейнам болтами. В конструкции предусмотрена возможность регулировки положения роликов для обеспечения плотного прилегания панели к проему.

Совет:  Возможно, это мелочь, но перед началом монтажа я разделил инструкцию на две части — в одной оставил рисунки комплектующих, в другой описание технологии монтажа. Я устанавливал ворота впервые и названия некоторых элементов мало что мне говорили. Пришлось бы постоянно листать инструкцию от картинок к тексту.

«ПОДВОДНЫЕ КАМНИ» Так как при заказе ворот я не указал способ крепления угловой стойки, то крепёж пришлось докупать самостоятельно.

Угловые стойки с вертикальными направляющими и боковым уплотнением закрепил с правой стороны на саморезах на кирпичной кладке, а с левой — болтами прикрепил к стенке из стальных уголков. В качестве шаблона для установки угловых стоек я использовал одну секцию ворот с установленными на нее роликами.
К угловым стойкам присоединил горизонтальные направляющие, которые зафиксировал к потолку с помощью заранее изготовленных кронштейнов.

Шуруповёрт использовал только для закручивания саморезов. Периодическая замена сверла на головку, занимает дополнительное время.

Отверстия под нижнюю часть петли сделаны на производстве. Петли, соединяющие панели в их средней части, устанавливаются завитком во внутреннюю часть панели. После изучения инструкции петлю, показанную на фото, пришлось переставлять «по правилам».

В конструкции кронштейнов необходимо предусмотреть возможность небольшой регулировки крепления горизонтальных направляющих по высоте и расстояния между направляющими.

Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.
При сверлении бетонной балки притолоки для установки кронштейнов сверло перфоратора в месте разметки упиралось в арматуру. Пришлось сверлить в кронштейнах дополнительные отверстия.

Горизонтальная и вертикальная направляющие соединяются между собой с помощью болтов и соединительной пластины. Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.

Чтобы взвести пружину, необходимо хотя бы два воротка (либо обрезка стальных прутков). Я использовал для этого насадки для перфоратора и отрезок трубы.

Ход дальнейших действий выполнял строго по инструкции, никаких дополнительных проблем при этом не возникло.

Совет: Барабаны имеют маркировку (левый и правый). В описании написано, что левый и правый барабаны устанавливаются слева и справа, соответственно. Было бы неплохо в описании сделать отчетливый акцент, что на механизм надо при этом смотреть изнутри гаража (я не нашёл такого пункта в инструкции).

На барабаны наматывается трос, конец которого крепят к полотну ворот. Барабаны фиксируют на валу с помощью стопорных болтов. Вал, на котором закреплены барабаны, установлен на подшипниках.

Торсионная пружина крепится к специальному кронштейну.

Пружину взводят с помощью воротков, которые устанавливают в специальные отверстия в окончании пружин. Направление закрутки пружин должно совпадать с направлением её навивки. На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Количество закрученных витков пружины указано в паспорте на ворота.

При установке нижнего углового кронштейна трос заводим в клиновидный карман на кронштейне, в петлю троса помещаем клин, трос затягиваем вместе с клином в клиновидный карман и фиксируем с помощью скобы и самореза. Такое устройство позволяет легко регулировать натяжение тросов. С обеих сторон оно должно быть одинаковым.

«ПОДВОДНЫЕ КАМНИ» Несколько отверстий в плитах перекрытия совпали с пустотами в плитах и пластиковые дюбели, установленные в этих местах, не обеспечивали необходимой жёсткости соединения. Пришлось покупать и устанавливать анкерные болты.

Буферы служат для ограничения хода полотна ворот при их открывании. Правый и левый буферы устанавливают симметрично относительно оси проёма ворот.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Монтаж створки

Навешивание ворот представляет собой следующую последовательность операций:

• Выставление ворот на месте на так называемых «лапах». Они приварены для удобства покраски и доставки портального устройства.
• Удаление «лапок» и выставление роликов откатных ворот. Для этого раздвиньте роликовые каретки на максимальную ширину непосредственно на закладной фундамента, наденьте на них направляющую.
• Выровняйте горизонтальность и вертикальность створки при помощи нивелира.
• Сваркой обварите по контуру роликовые тележки на швеллере.
• Прихватите сваркой верхний поддерживающий ролик.
• Приварите верхний и нижний улавливатели.

Характеристики секционных ворот

Судя по отзывам владельцев, секционные ворота удобны в эксплуатации и обладают рядом неоспоримых преимуществ:

• экономия пространства в гараже и в зоне подъезда к нему, в отличии от распашных конструкций;
• долговечность. Прочный механизм работает свыше 10 лет;
• защита от коррозии благодаря специальному покрытию;
• эксплуатация при режиме от 50°C мороза, до 70°C тепла;
• секции из сэдвич-панелей обеспечивают высокий уровень теплоизоляции (теплопроводность 0,5 Вт/кв.м);
• отличная звукоизоляция (29 Дб) и противопожарные свойства;
• герметичность. Эластичные уплотнители скрепляют панели так, чтобы не было трещин;
• универсальность. Разнообразие размеров позволяет устанавливать секционные ворота в проемах любой величины;
• безопасность. Наличие специальных замков, защелкивающихся после закрытия, и системы защиты от обрыва троса;
• ремонтопригодность. При вмятине или поломке можно заменить любую секцию;
• наличие дополнительных функций. Оборудовав гараж дополнительной калиткой, вы можете не открывать ворота, если заходите в гараж пешком. А датчики движения помогут даже не нажимать на кнопку;
• широкий выбор цветов и материалов. На поверхность можно нанести любой рисунок.

Секционные ворота достаточно дороги в обслуживании

Недостатки:

• покупка и установка – довольно затратны;
• необходимо правильно обслуживать ворота.

Если конструкция установлена правильно, то ее ремонт долго не потребуется. Слабые места – это подвижные части механизма, например, ролики, которые быстрее изнашиваются.

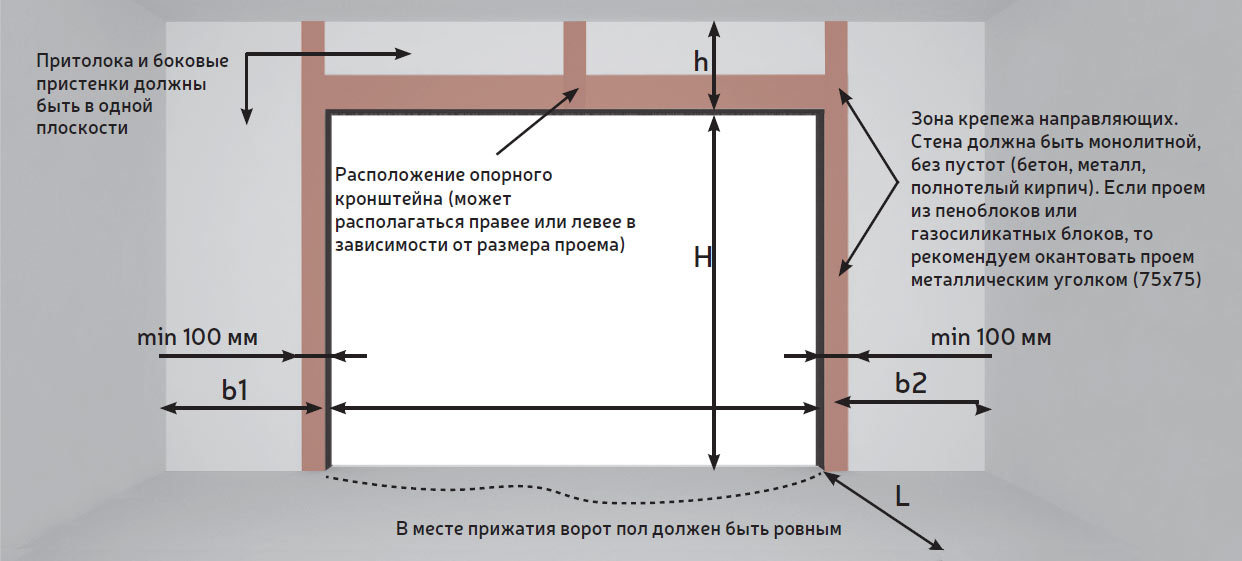

Подготовка проема

Воротный проем нуждается в усилении, если он изготовлен из пустотелого кирпича, ячеистых бетонов и других «легких» материалов, в которые сложно закрепить ворота.

Как и чем усилить проем Воротный проем окантовывается металлическим уголком (75х75х3 мм) или профильной трубой (80х40 мм). Уголок не скрадывает место внутри гаража. Для монтажа ворот с торсионными пружинами центральные элементы под крепление опорных кронштейнов укрепляются полосой 25 мм. Для ворот с пружинами растяжения кронштейны не нужны, поэтому окантовка будет П-образной.

Подготовим проем и выполним монтаж, если у вас нет времени или желания заниматься этим самостоятельно. У нас свои монтажники и опытный бригадир, хорошо знакомые с секционными воротами. Можем работать с вашими материалами. Стоимость подготовки проема – от 10000 руб, монтажа – от 7000 руб.

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Что нужно знать о секционных воротах?

Перед тем как перейти к инструкции по сборке и установке гаражных ворот, мы более подробно расскажем о секционных воротах. Понимая принцип работы и особенности их механизма, вы сможете произвести установку без лишних сложностей.

Секционные ворота представляют собой подъемный механизм, который убирает гибкое полотно ворот вверх. Само полотно представляет собой цельную створку, собранную из нескольких панелей (как правило – 4-6), которые соединяются между собой специальными петлями на шарнирах. Когда ворота открываются секции поднимаются и складываются друг на друга. Подъем происходит за счет барабанов и тросов, которые уравновешиваются пружинным механизмом.

Стандартные размеры секционных ворот для гаража:

• высота – 2-6 м;
• длина – до 5 м;
• ширина секции – 35-61 мм.

Если есть возможность выбора, то лучше остановиться на минимально возможных для вас размерах. Ворота небольшого размера работают более стабильно и их легче устанавливать.

Преимущества секционных ворот:

• такой тип ворот позволяет значительно сэкономить место, ведь они не требуют дополнительного пространства ни перед гаражом, ни внутри его;
• секции из sandwich-панелей обладают высокой теплоизоляцией (0,5 Вт/кв.м) и звукоизоляцией (29 Дб);
• секционные ворота обеспечивают надежную и долговечную герметизацию дверного проема (при условии качественной сборки);
• универсальность ворот позволяет устанавливать их в проемах разных размеров, что делает их еще удобнее;
• современные системы секционных ворот изготавливаются из негорючих материалов, что позволяет обеспечить безопасность в гараже;
• на секции ворот можно нанести любой рисунок, что позволяет им вписаться в любой дизайн;
• секционные ворота имеют довольно долгий гарантийный срок – до 10 лет;
• для проведения ремонта достаточно будет заменить поврежденную секцию.

Недостатков у секционных ворот гораздо меньше, чем достоинств. К ним можно отнести относительно высокую стоимость и необходимость в перманентном обслуживании систем.

Многие автолюбители изготавливают секционные ворота своими руками. Это довольно трудоемкий процесс, требующий специальных материалов и навыков, так как самостоятельно спроектировать и создать систему таких ворот непросто. Довольно часто в попытках сэкономить, рукодельники только усложняют себе жизнь, ведь из-за несовершенства и сложности конструкций, такие самодельные ворота могут обойтись только дороже и работать нестабильно. Поэтому лучше довериться проверенным системам и купить уже готовые ворота, которые останется только установить.

Этап 5. Проверка

Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.

Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.

В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.

Этапы установки

Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.

Секционная конструкция ставится по такому плану:

1. Удаление или укрепление существующего покрытия (при необходимости).
2. Проверка горизонта пола (погрешность может быть максимум миллиметр).
3. Нанесение разметки для дальнейшего крепления направляющих элементов.
4. Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
5. Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
6. Секции собирают.
7. Замеряют все параметры.
8. Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
9. Закрепить механизмы управления.
10. Проверить точность замеров, зафиксировать все элементы.
11. Поставить пружины.
12. Установить и закрепить ограничители.

Крепление направляющих

Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:

1. Поставить к проему нижнюю часть.
2. Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
3. Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
4. Закрепить угловые элементы с помощью саморезов на верху проема.
5. Вставить и укрепить нижние рельсы.
6. Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
7. Стыки скрепить, закрутив болты на соединительных пластинах.
8. Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.

Сборка секций полотна

Когда несущие части уже закреплены, производится сборка полотна:

• все секции фиксируют с использованием петель;
• при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения — 30 мм;
• саморезами фиксируют плоскость, ролики крепят к нижней панели;
• рельсы монтируют следующими;
• нащельник скрепляют с верхней панелью;
• материал выравнивают согласно расположению кронштейнов.

Установка механизмов

Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.

Этот процесс проходит так:

• с помощью концевых кронштейнов, выставить торсионную систему;
• смонтировать пружины, расположив его над проемом, в центре;
• развести пружины, прикрепить вал;
• болтами крепят пружины;
• кронштейнами регулируют степень натяжения тросов;
• ставят ограничители, регулирующие ход конструкции;
• проводят монтаж привода электрического типа.

Крепление аксессуаров и проверка хода

Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.

Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.

Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.

Задвижка

Чтобы закрывать ворота изнутри, предусмотрена специальная задвижка. После закрытия задвижка фиксируется поворотом ручки на 90 градусов. Отверстие для фиксации задвижки Ø12 мм сверлится в направляющих для роликов.Я просверлил отверстие и в горизонтальной направляющей. Это позволило надёжно фиксировать ворота в верхней точке при разблокировании соединения блока управления с цепью.

Изнутри ворота закрываются на задвижку. У меня при низком подъёме ворот задвижка может фиксировать полотно ворот и в открытом состоянии.

Демонтаж старых ворот и отделка портала. Старые ворота я планировал продать, дав объявление в газету, планов на них и места для хранения у меня не было.

На старые ворота нашелся покупатель в своем же кооперативе. Таким образом я сэкономил на транспортных расходах. Да и немного скомпенсировал затраты на покупку новых ворот.

В моих старых воротах была сделана калитка с внутренними замками и утеплением. Изнутри поверхность створок была обита вагонкой, которая обработана пожаробезопасной пропиткой. В створках сделаны шипы, предохраняющие створки ворот от открывания простым ударом кувалды по выступающим наружу петлям, а также новые засовы. У нового владельца на гараже висели две створки ворот из уголка, обшитого железом с примитивными засовами. Размеры порталов наших ворот были одинаковыми, поэтому переставить мои ворота на другое место не представило большого труда.

Если бы строители изготавливали все ворота в кооперативе по чертежу, то можно было бы просто перевесить створки ворот. Но петли были приварены в разных местах и оказалось разумней переставить ворота вместе с коробкой. Утеплённые и усиленные створки ворот оказались достаточно тяжёлыми. Для их перевозки использовали контейнер для инструмента. Автомобильный домкрат помог без особого труда снять ворота с петель. С его же помощью и устанавливали ворота на новое место.

Если старые ворота не отягощены дополнительным вложением труда и денег, то это хороший материал. При помощи болгарки и кувалды за короткое время их можно превратить в два листа металла и горку стальных уголков. Хороший хозяин всегда найдет им применение.

Кирпичная кладка столба. После демонтажа старых ворот я выложил столб из кирпича с левой стороны гаража. Каркас из уголка обеспечил ему необходимую жёсткость. В шов кладки (каждый 7-8-й кирпич) вложил несколько металлических пластин, которые приварил к металлическому каркасу крепления старых ворот.

Подготовительные работы

После замера проема монтируют направляющие рельсы

Собрать гаражные секционные ворота Алютех по силам человеку, имеющему элементарные навыки в работе с бытовыми инструментами. Главной проблемой является не процедура сборки, а основание. Критерия тут два — правильность геометрии и плотность, так как практически все гаражи сегодня строятся из газобетона.

Пошаговый процесс подготовки к установке своими руками:

1. Провести замеры по вертикали, горизонтали и диагонали. Показатели по соответствующим линиям не должны различаться более чем на 5 мм.
2. Если стены толстые и сделаны из плотного материала, выровнять их цементным раствором, используя маяки и правило.
3. При необходимости, если несущие конструкции тонкие, неровные и непрочные, сварить рамную конструкцию из наружного и внутреннего контура. Зафиксировать ее анкерными болтами увеличенной длины.
4. Заполнить щели цементным раствором или монтажной пеной с нулевым расширением.

Гаражные ворота имеют толщину 40-45 мм, благодаря чему они не промерзают. Исходя из этого, необходимо избавиться от боковых просветов. Сама конструкция будет подогнана под существующий проем, если он сделан не под стандарт.

Для изготовления каркаса нужно использовать профильную трубу с толщиной стенки не менее 6 мм. Легкость конструкции кажущаяся, ощущение возникает из-за легкости ее передвижения, которую обеспечивают механизмы балансировки.
