Установка счетчиков на воду: поставить, правила установки, в квартире своими руками, пломбировать приборы учета

Кто имеет льготы

Бесплатно прибор учета воды, в зависимости от действующих в регионе проживания граждан льгот, могут монтировать таким категориям пользователей:

малоимущим;
участникам Великой Отечественной войны всех категорий;
труженикам тыла;
реабилитированным;
вдовам участников ВОВ;
инвалидам 1 и 2 группы, в том числе семействам, воспитывающим ребенка с ограничениями по здоровью;
съемщикам муниципальных квартир.

Подсказка: принадлежность к льготной группе необходимо доказать документально. Для этого к заявлению на установку учетной аппаратуры прикладывается копия соответствующего документа.

Кроме того, регионы самостоятельно предоставляют привилегии гражданам на подведомственной территории. В некоторых субъектах федерации право на безвозмездное предоставление описываемой услуги предоставлено пенсионерам по возрасту, многодетным и иным. К примеру, в Москве денег за установку водомера не берут с получателей жилищных субсидий.

Подробнее о тратах и льготах

Когда речь идет о преференции на монтирование водомера, то нужно понимать следующее:

управляющая компания обязана не брать средства только за установку;
сам прибор придется купить льготнику (от 850,0 до 2 500,0 руб.).

Подсказка: выставлять счет за опломбирование прибора компания-поставщик не имеет права. По закону данное мероприятие является ее обязанностью и проводится бесплатно.

Какие документы собирать

Для того чтобы использовать водомер, прибор необходимо зарегистрировать в управляющей компании. Процесс связан с передачей поставщику копий ряда документов (все первые экземпляры остаются у пользователя). Перечень таков:

паспорт собственника (нанимателя) жилья;
документ, подтверждающий право:
- собственности на помещение;
- социального найма;
паспорт на прибор (является частью комплектации);
документ, подтверждающий наличие льгот.

В ходе работы по установке готовится еще ряд бумаг:

договор об установке;
технические условия;
акт о вводе в эксплуатацию.

Внимание: иногда перечень расширяется. Например, некоторые компании требуют сертификат соответствия

Заявление

Обращение по поводу ввода устройства в эксплуатацию подается после проведения всех предварительных мероприятий. Формы оно не имеет. В документе необходимо указывать такие данные:

о заявителе (собственнике, основном квартиросъемщике):
- Ф.И.О.;
- адрес проживания — установки водомера;
- контактный телефон;
назначение помещения (жилое, промышленное, другое);
вероятная нагрузка.

Скачать образец заполнения заявкиПодсказка: заявление пишет человек, на которого оформлен лицевой счет. В случае необходимости данные меняются на основании документов о смене владельца или квартиросъемщика.

Как установить счетчик на воду в квартире или доме

Рассмотрим подробно все аспекты, связанные с тем, как установить счетчик воды в квартире. Этот процесс состоит из нескольких этапов, а именно:

Подача заявления

Нужно обратиться в ДЕЗ либо ЖЭУ (организацию, которая управляет жилищным фондом) и подать заявление на установку квартирных водосчетчиков. На этом этапе нужно узнать, имеются ли в вашем доме приборы учета домовые, поскольку оплата за холодную воду по счетчику может производиться исключительно при их наличии. Ваше заявление будет основанием для составления проекта Договора между собственником жилья и организацией, которая осуществляет управление жилищным фондом. Этот документ будет регламентировать порядок оплаты за поставляемую водопотребителю горячую и холодную воду. По Договору у потребителя появляются новые обязанности и права, с которыми следует ознакомиться на начальных этапах составления договора.

Оценка имеющихся инженерных сетей

Такая оценка позволит определить подходят ли водопроводные сети для того, чтобы установить счетчик на воду. Бывают случаи, когда перед установкой водомера требуется отремонтировать либо поменять трубы стояка или краны, которые перекрывают подачу воды в квартиру.

Выбор прибора учета воды

Не стоит спешить и ставить счетчик на воду самостоятельно. Перед этим нужно уточнить в ДЕЗе тип прибора, который подходит вам для установки. При этом, согласно правил, устанавливать водомер имеет право исключительно организация, которая имеет лицензию на проведение таких работ. Лучше выбрать прибор учета воды той модификации, которую порекомендуют установщики, чтобы не возникло ситуации, когда купленный вами самостоятельно водомер, они откажутся монтировать по каким-то причинам. Определившись со временем и датой с установщиками, следует пригласить также представителя ДЕЗ или ЖЭУ, который будет участвовать в подписании З-х стороннего акта приема-передачи приборов учета воды в эксплуатацию. В этот момент целесообразно будет уточнить, кто и каким образом будет решать вопросы по обслуживанию и ремонту водомеров.

Количество водомеров

В каждый дом или квартиру устанавливают то количество счетчиков воды, которое предусмотрено типом инженерных сетей. Как правило, требуется 2 прибора (для горячей и холодной воды).

Заключение договоров

На этом этапе проводится:

заключение договора между водопотребителем и организацией, которая управляет жилищным фондом, в соответствии с которым каждая из сторон берет на себя определенные обязанности (для жителей столицы они перечислены в постановлении 77-ПП). Этот договор регламентирует порядок оплаты за услуги подачи «холодной воды» и «водоотведения» (в квитанции на оплату).
отдельно заключается договор с той компанией, которая будет заниматься подогревом воды и получать за это оплату, которая указана в квитанции, как «горячая вода». Для этого следует обратиться в организацию, которая в вашем районе занимается этим вопросом и заявить, что вы имеете намерение платить за поставку горячей воды согласно показаний водомера. Через несколько дней к вам придет их представитель для того, чтобы подписать договор и поставить на прибор учета дополнительную пломбу. При этом надо обговорить, как именно вам предстоит в будущем подавать показания счетчика за горячую воду.

Следует отметить, что если вашим жилищным фондом управляет не ДЕЗ, то договор нужно предоставить в ЕИРЦ (единый информационный расчетный центр). Кроме договора вам потребуются такие документы, как паспорт счетчика и акт ввода в эксплуатацию. В ЕИРЦ вы будете поставлены на учет, а также получите информацию о том, как именно следует передавать показания с приборов учета воды.

Для упрощения процедуры учета показаний водомеров используется специальная книга, куда ежемесячно заносятся показания приборов учета воды (ее можно получить в управляющей компании).

Технология монтажа счетчиков воды

Перед началом работ подготовьте место, инструмент, и все необходимые узлы. Проверьте соответствие счетчика:

Номера на приборе и в паспорте к нему должны быть идентичны.
В техпаспорте должна быть отметка о заводском тестировании.
Наличие сертификата обязательно. Несертифицированные устройства не пломбируют.
Гарантию оформляет продавец, который выдает товарный чек.

Поэтому всегда имеет смысл приобретать все необходимое в специализированных магазинах, которые поставляют сертифицированные товары в полной комплектации.

Альтернативой самостоятельной установки является вызов мастера. Организация, ответственная за это – управляющая компания или подразделение горводоканала. Если же решено сделать все самому, пошаговая инструкция следующая:

Отключите воду в стояке. Это сделает сантехник, если оформить заявку в управляющую компанию.
Определитесь со схемой – горизонтальная, вертикальная.
Подсоединитесчетчик, запорный кран и фильтр грубой очистки. Сделайте это без сантехнической подмотки. Патрубки и направляются вниз. Определите количество витков.
Теперь все узлы снова отсоедините и соберите заново. Но уже побеспокойтесь о герметичности.

Для герметизации резьбового соединения используется специальная ФУМ-лента или мастика. По правилам установки счетчика воды в квартире, необходимо правильно его разместить. Для этого на корпусе есть стрелки, указывающие на направление движения жидкости. Проследите, чтобы эти стрелки указывали от стояка к разводке. Если подключить неправильно, прибор не опломбируют, и придется платить по количеству прописанных жильцов.

Подготовка трубопровода заключается в следующем. Тщательно вымеряется длина всех отрезков труб. Погрешность должна стремиться к нулю. Гибкая проводка удобна в этом плане, но выглядит она не эстетично. Вскрывая систему, помните, что в ней есть вода, которая прольется на пол. Подготовьте таз и тряпку. На металлические патрубки нарезают резьбу. Пластик и металлопластик предполагает специальные технологии сочленения участков трубопровода. А затягивая соединения ключом, не прикладывайте слишком большое усилие. Это приведет к появлению микротрещин и протечи. После запуска системы нужно все проверить, и там, где это будет необходимо, подтянуть гайки.

Установка счётчика на ГВС

Учтите, что после отключения стояка придется подождать, пока трубы остынут. Остатки кипятка не позволят начать работы немедленно. Собирать систему необходимо «на холодную». То есть все элементы должны принять комнатную температуру. Это касается трубопровода, заполрной арматуры, учетного устройства. Тогда соединения будут герметичны. Пользуйтесь трубками, шлангами, мастиками, которые разработаны специально для горячего трубопровода. При запуске будьте осторожны. В случае протечки тут же отключите стояк.

Установка счётчика на ХВС

Здесь после отключения стояка нужно проверить, что давления в системе нет. Откройте кран на кухне или в ванной, слейте остатки воды. Однако, вскрывая водопровод, может оказаться, что пару литров все же прольются на пол. Особых требований к данному виду работ не применяются. Главное использоваться запорную арматуру, предназначенную для ХВС. Главное не залить соседей. После тестирования наблюдайте за соединениями в течение сток, а лучше пару дней. Не спешите зашивать трубы под декоративные панели, убедитесь, что нигде не образуется течи. Не путайте капли в конденсатом.

Регистрация прибора

Как зарегистрировать водомер

Прежде чем поставить в своем санузле водомеры, следует обратиться в региональный водоканал, чтобы получить все технические требования к прибору. Этим занимается специальный отдел согласования проектов по учету воды. Получив официальное разрешение, можно покупать водомер.

Покупая устройство, удостоверьтесь в таких параметрах:

Серийный номер на изделии должен соответствовать тому, который указан в техпаспорте.
На пломбе водомер должен иметь оттиск Государственного стандарта.
В техническом паспорте к изделию должна быть дата официальной заводской проверки.

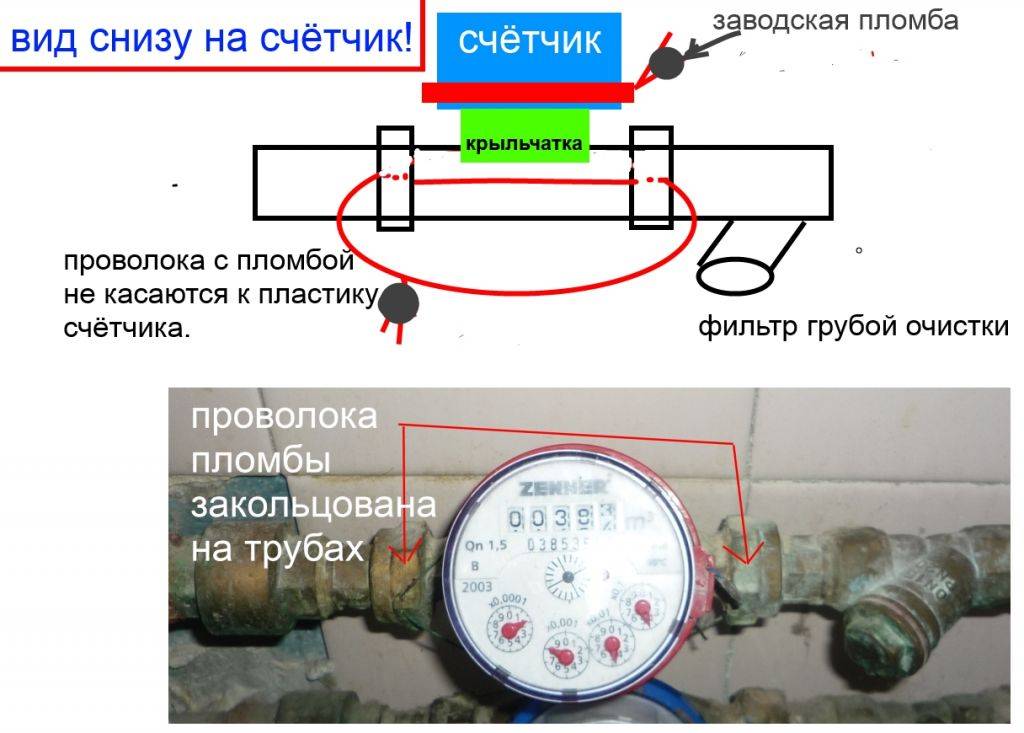

Счетчик воды с пломбой

Новый прибор следует проверить, обратившись в одну из ниже перечисленных организаций:

ЖЭК.
управление водоканала.
частную и лицензированную компанию.

Для выполнения проверки устройство сдают вместе с техпаспортом. По окончанию процедуры в технический паспорт будет внесен официальный штамп проверяющей фирмы, а также заполнены соответствующие поля. Вместе с этим будет назначена также дата опломбировки.

Нюансы регистрации водомера

Учитывайте то, что повреждать КИПовскую пломбировку строго запрещено, иначе его не примут в водоканале. В случае если вы вдруг повредили заводскую пломбу, организация еще может принять водомер. Однако, если нет пломбы КИПа, то все данные прибора будут недействительными.

Схема установки оборудования подробно расписывает последовательность установки элементов. Ничего сложного здесь нет.

Обычно «гирлянда» выглядит таким образом: первым идет запорный кран, затем специальный разборной фильтр, за ним следует водомер и завершает эту «цепь» обратный клапан.

Когда нужно делать опломбировку счетчика

Законом предусмотрено требование осуществлять пломбировку в таких случаях:

Первичная установка.
Окончание срока эксплуатации водосчетчика.
Прибор стал неисправен.
Был сломан шаровой кран.
Целостность водомера была случайно нарушена.
Требуется замена вентилей и кранов, отвечающих за водоснабжение.
Произошла авария.
Изначально пломба отсутствовала, а также нет паспорта на прибор учета.

При первичной установке техник из УК заполняет все бумаги на водомер, а если у него есть соответствующие полномочия, то опломбирует его. Если же сантехник не имеет права пломбировать прибор учета, то после его установки вызывают инспектора из городского водоканала. Мастер внимательно осматривает прибор на правильность монтажа, затем ставит пломбу.

Когда сроки эксплуатации счетчика подходят к концу, важно также осуществить опломбировку. Для этого водомер необходимо заменить или произвести поверку. Данные действия осуществляются представителем водоканала или соответствующей организацией

Водомер поверяют на месте или выполняют демонтаж, забирая его в сервис. После монтажа прибора на его место делается пломбировка

Данные действия осуществляются представителем водоканала или соответствующей организацией. Водомер поверяют на месте или выполняют демонтаж, забирая его в сервис. После монтажа прибора на его место делается пломбировка.

При непреднамеренном повреждении водомера, при аварии в системе водоснабжения, при поломке шаровых кранов, вентилей и других составляющих водопровода, осуществляется опломбировка прибора учета. Выполняя ремонтные работы, скорее всего, потребуется выполнить демонтаж водосчетчика. Следовательно, после его монтажа нужно вызвать мастера для осуществления законного введения в эксплуатацию и пломбирования.

Проверка работоспособности системы

Для проверки правильности всего монтажа, собранную систему необходимо подключить к водопроводу. Для этого очень медленно открывают шаровой кран, отсекающий от стояка систему внутриквартирного водопровода. Сразу после запуска системы проверяют абсолютно все резьбовые соединения на герметичность, выявляют, нет ли где-то течи.

Если все нормально, то вам остается просто подать заявление и подождать прихода официального инспектора водоканала. Контролер тщательно проверит правильность вашего подключения, сделает пробный пуск и посмотрит, работает ли устройство. После этого он опечатает счетчик пломбировкой, а также составит официальный акт ввода в использование.

Необходимые документы

Перед тем как начать сбор документов, которые понадобятся для регистрации счетчиков холодной и горячей воды в своем доме/квартире, обязательно проверьте, включен ли купленный счетчик в особый реестр средств измерений. Кроме этого следует убедиться в том, что номер прибора корректно вписан в технический паспорт.

Итак, для успешного прохождения процедуры регистрации прибора, необходимо подготовить следующий пакет документов:

Паспорт прибора. Если будет осуществляться контроль расхода холодной, а также горячей воды, то необходимо предоставлять в соответствующий орган сопроводительный документ для каждого из счетчиков.
Договор с лицензированной компанией на приобретении и монтаж водомера (нужен лишь в том случае, если счетчик на воду вы будете приобретать самостоятельно).
Акт ввода прибора в эксплуатацию.
Акт приема работ по установке прибора учета воды и настройке его работы.
Договор, в котором прописываются условия технического обслуживания счетчика на воду.

Счетчик на воду

Что касается регистрации счетчиков на воду, то она не отличается особой сложностью. Главное, оформить документы соответствующим образом и в требуемом составе. Основная сложность будет заключаться в установке прибора в санузле. Если планируется самостоятельная установка счетчиков, то придется приглашать на дом профессионала из компании, занимающей установкой подобных приборов, который придет и опломбирует прибор. Но учтите, что монтаж должен быть произведен по всем правилам.

Опломбировав прибор, специалист должен выдать вам необходимую документацию, которая вносится в реестр информационно-расчетного центра. В целом, дальнейшие действия не отличаются особо от действий при использовании услуг специалистов: весь вышеперечисленный пакет документов, включая техпаспорт на счетчик, подается в управляющую контору, где проверят серийный номер прибора, дату его производства и монтажа.

Следует упомянуть о преимуществах самостоятельного приобретения и установки прибора учета воды. Во-первых, в большинстве случаев прибор, приобретаемый самостоятельно, отличается более высоким уровнем качества. Во-вторых, с большой долей вероятности можно заявлять о существенной экономии средств, поскольку вам не нужно будет платить (причем, довольно немалую сумму) компании, которая занимается установкой водомеров. Ведь такие компании не особо скупятся на озвучиваемые монтажные суммы.

Как правило, установка счетчиков на воду осуществляется специалистами. Если же вы хотите осуществить этот процесс самостоятельно, то должны иметь представление об общих правилах монтажа приборов учета воды.

Что нужно, чтобы установить в своей квартире счетчик воды?

Шаг 1: обратитесь в организацию, управляющую жилищным фондом (как правило, это ДЕЗ) с заявлением на установку квартирных водосчетчиков. При этом следует уточнить, установлены ли в вашем доме домовые приборы учета, так как оплата по счетчику за холодную воду возможна только при их наличии. Заявление является основанием для составления проекта Договора между организацией, управляющей жилищным фондом, и собственником жилья (или ответственным квартиросъемщиком) на порядок оплаты за холодную и горячую воду. На этом этапе следует познакомиться с вашими новыми правами и обязанностями.

Шаг 2: оцените состояние инженерных сетей. Позволяют ли они установить водосчетчики? Иногда, прежде чем поставить приборы учета, следует поменять, починить или установить краны, перекрывающие подачу воды в квартиру.

Шаг 3: не спешите ставить водосчетчик самостоятельно. Прежде всего, уточните в ДЕЗе, какой тип устройства вам подходит. Не торопитесь также с покупкой прибора По правилам, монтировать его должна лицензированная организация, и она может не согласиться устанавливать предоставленный вами экземпляр. Определив дату и время с фирмой, пригласите представителя ДЕЗа для заключения трехстороннего Акта о приеме водосчетчиков в эксплуатацию. Обязательно выясните, каким образом и с кем будет решаться вопрос об их обслуживании и ремонте.

Шаг 4: в зависимости от типа инженерных сетей в каждую квартиру устанавливают одну или две пары водосчетчиков. В подавляющем большинстве случаев требуется два прибора — на холодную и горячую воду.

Шаг 5: заключите договор с организацией, управляющей жилищным фондом, на порядок оплаты за «холодную воду» и «водоотведение» (в квитанции на оплату), в соответствии с которым жилец и ДЕЗ берут на себя определенные обязательства (для москвичей они прописаны в постановлении № 77-ПП).

Шаг 6: отдельный договор заключаете с ГУП «Мосгортепло» (или с аналогичными организациями в других городах), отвечающим за подогрев воды и получающим деньги, которые в платежной квитанции проходят как «горячая вода». Для этого нужно обратиться в офис отделения «Мосгортепла», обслуживающего ваш район, и заявить о своем желании платить за горячую воду по показаниям водосчетчика. В течение нескольких дней их представитель должен приехать к вам, поставить дополнительную пломбу на счетчик горячей воды и подписать договор. При этом следует обговорить, как подавать показания за «горячую воду».

Шаг 7: актуален, если у вас организация, управляющая жилищным фондом, — не ДЕЗ. В этом случае договор с ней необходимо принести в Единый информационный расчетный центр (ЕИРЦ). Помимо договора там могут потребовать дополнительные документы (например, копии паспортов на водосчетчики, акт ввода в эксплуатацию). В ЕИРЦ вас поставят на учет и сообщат, каким образом необходимо подавать показания приборов. Учет расхода воды упростит специальная книжка для снятия показаний водосчетчиков.

Ставить самостоятельно или через фирму

Установка счетчика

Как было уже упомянуто выше, поставить счетчики на воду можно как самостоятельно, так и воспользовавшись услугами сантехников управляющей компании или специалистов фирмы, имеющей лицензию на выполнения таких работ.

Порядок самостоятельной установки

Последовательность действий при самостоятельном монтаже водосчетчика в квартире и частном доме существенно отличается.

В первом случае необходимо:

Позвонить в управляющую компанию и уведомить специалиста, обслуживающего дом о самостоятельной установке водомеров.
Рассчитать и закупить необходимое количество фитингов, запорной арматуры – шаровых кранов, фильтров грубой очистки, переходных ниппелей, муфт.
При необходимости замены вводных кранов вызвать сантехника для отключения стояков горячей и холодной воды.
Произвести демонтаж старых коммуникаций, установить счетчики.
Вызвать контролера водоканала или сантехника управляющей компании для проверки и опломбировки установленных водомеров.

В частных домовладениях процесс самостоятельной установки водомера значительно упрощается. Так, для монтажа необходимо:

Перекрыть в ближайшем смотровом водопроводном колодце кран, питающий его дом.
Закупить материалы.
Произвести монтаж водосчетчика.
Вызвать контролера водоканала, обслуживающего район, в котором расположен дом, для опломбировки и введения в эксплуатацию водомера.

Для самостоятельного монтажа водомеров необходимо обладать минимальным набором инструментов и иметь навыки по паковке металлических резьбовых соединений, пайке фитингов из полипропилена, монтаже обжимных или прессовых фитингов для металлопластиковых и медных труб.

Как нанять хорошую фирму и что они должны сделать

Чтобы найти компетентную и надежную фирму для установки водомеров, владельцу жилья необходимо:

Запросить список фирм, имеющих лицензию на проведения данных видов работ в местном ДЭЗе (дирекции эксплуатации зданий).
Произвести поиск фирмы самостоятельно через интернет и другие средства массовой информации – газеты, телевидение.
Выбрать из всех найденных одну с наиболее низкими расценками, большим количеством положительных отзывов (как реальных, так и в интернете), хорошей репутацией и высоким рейтингом на специализированных сайтах.

С выбранной фирмой обязательно необходимо заключить договор на оказание сантехнических услуг. В данном документе должны быть указаны:

Полное наименование сторон договора – Ф.И.О владельца жилья (Заказчик), юридического лица, представляющего фирму (Подрядчик).
Предмет договора.
Права и обязанности Подрядчика и Заказчика.
Сроки установки счётчиков на воду и их стоимость (сколько будет стоить монтажные работы, сам прибор, к какому числу они должны быть завершены).
Порядок приемки работ.
Гарантийные обязательства.

Также к договору должны прилагаться график выполнения работ.

После подписания договора специалисты компетентной фирмы производят следующие работы:

Выезд к заказчику и осмотр места работ;
Составление списка необходимых материалов с их последующей закупкой фирмой или самим заказчиком;
Согласование с владельцем удобного для него времени проведения работ;
Замена водосчетчиков.

Заказчик проверяет качество выполненных работ, после чего подписывает акт приема выполненных работ. Далее, следует оплата заказчиком подрядчику с подписанием акта приема-сдачи денежных средств. Также по завершению работ специалист Подрядчика должен проконсультировать Заказчика по дальнейшему уходу за установленным прибором, периодичности его поверки, выдать пакет документов необходимый для постановки водомера на учет в управляющей компании.

Средняя цена установки счетчиков воды в квартире на трубы из металла, пропилена, металлопластика в среднем составляет 2500- 3000 руб. При монтаже водомера на такой более «далекий» и зачастую недоступный тип коммуникаций, как медные трубы, проведенные работы буду стоить в 1,5 раза больше (4000 -4500 руб.).

Установка счетчика в систему водопровода

Проще всего произвести установку водомера в систему, представленную трубами из металлопластика/полипропилена, поскольку эти материалы легко отрезать специальным инструментом (иногда даже обычным ножом). Все элементы трубопровода соединяются между собой при помощи обычного паяльника, что довольно привычное явление в строительной среде.

Итак, предлагаем вашему вниманию пошаговую инструкцию по установке счетчика на воду:

Установка счетчиков на воду

Собираем блок счетчика, затем разрезаем трубу и подсоединяем его с отсекающим водопроводным краном. Для обеспечения плотности и герметичности соединения элементов используем обычную фумку или паклю.
Следующий шаг – капитальное подсоединение водомера к крану. После этого можно приступать к точному измерению места обратной резьбы.
Удаляем лишнюю часть трубы, если таковая есть и нарезаем резьбу. Полипропиленовые части соединяем между собой обычным паяльником.
Снимаем со счетчика обратный клапан вместе с прикрученной к нему гайкой и крепим его к нарезанной резьбе.
Теперь можно присоединять водомер обратно к клапану при помощи, опять-таки, гайки.
Проверяем водопроводную систему, открывая общий кран подачи воды. Внимательно следим за тем, чтобы все резьбовые соединения были абсолютно герметичны. При обнаружении малейшей течи переделываем все заново и не иначе.

После этого остается лишь пригласить инспектора, который опломбирует установленный собственноручно счетчик на воду. И, одновременно с этим, зафиксирует показания счетчика в день опломбирования прибора.

На этом мы заканчиваем рассмотрение процесса установки счетчика на воду в водопроводную систему своими руками. Будьте внимательны и аккуратны в процессе работы. Удачи!

Модели бытовых счетчиков для воды

ВСКМ 90-15 Бытовой счетчик холодной и горячей воды (Россия)

Счетчики измеряют объем сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90 градусов Цельсия при давлении не более 1,0 МПа. Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.

Конструктивно счетчики выполнены по схеме «сухохода», когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Часовые камни в опорах крыльчатки и счетного механизма обеспечивают длительный срок эксплуатации и высокую надежность устройства. Водосчетчик относится к приборам многоструйного типа, когда вода попадает на крыльчатку через отверстия в направляющей. Это повышает точность измерений, а также надежность водомера ВСКМ 90-15 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в куб.м и его долях. Кроме того, имеются модификации с устройствами для дистанционного съема сигнала (импульсный или оптоэлектронный выход).

Siemens WFK/ WFW Бытовые счетчики холодной и горячей воды (Германия)

Счетчики холодной и горячей воды Siemens WFK/ WFW предназначены для измерения объема воды в системах холодного и горячего водоснабжения любого типа: от индивидуальных домов, квартир и офисов до административных зданий. Данные приборы имеют механический принцип измерения расхода воды. Индикация расхода представлена на удобной шкале считывания.

Все счетчики могут быть оснащены импульсным выходом, чтобы производить удаленное считывание показаний для систем учета ресурсов. Механизм счетчика имеет защиту от воздействия магнитного поля (антимагнитная защита). Допускается горизонтальная или вертикальная установка прибора, при этом не требуется выдерживать определенную длину прямых участков до и после счетчика. К преимуществам Siemens WFK/ WFW следует отнести надежность, точность измерений расхода воды, а также устойчивость к повышенному давлению в системе водоснабжения, что обеспечивает прибору долгий срок службы. Отдельно стоит отметить функциональный дизайн.

ОСВХ-25/ ОСВУ-25 Бытовой счетчик холодной и горячей воды (Россия)

Счетчики воды ОСВХ-25/ ОСВУ-25 предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 40 (для ОСВХ-25) и от 5 до 90 (для ОСВУ-25) градусов Цельсия при давлении не более 1,0 МПа.

Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно приборы выполнены по схеме «сухохода», когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку.

Подготовительные мероприятия к монтажу

Любые приборы учета следует покупать в специализированных магазинах, а не с рук или на рынке. При этом при покупке нужно проверить комплектацию изделия, наличие технического паспорта, а также сверить номер, указанный в документе, с номером на самом устройстве. Так вы сможете быть уверенными, что приобрели сертифицированную продукцию, пригодную к эксплуатации.

После покупки и перед тем, как поставить в доме или квартире счетчик, нужно отнести его вместе с сопроводительной документацией на поверку в государственную контору контрольно-измерительных приборов (КИП) ЖЭКа или в отделение водоканала. Не запрещено пользоваться услугами частных фирм по проверке работы приборов учета, однако компания обязательно должна быть лицензированной.

После поверки технического изделия в его паспорте поставят штамп, а после монтажа счетчика на воду на нем будет установлена пломба, которую категорически нельзя повреждать или снимать, в противном случае возникнут проблемы с постановкой устройства на учет. После проверки прибора учета можно приступать к разработке схемы подключения счетчика воды и к подготовке к установке.

Комплект нужных инструментов зависит от типа трубопровода, определенный участок которого придется вырезать, поэтому понадобится ножовка по металлу или пила для пластика. Также потребуется:

приготовить инструмент для нарезки резьбы на металлических трубах, чтобы установить блок из счетчика и патрубков;
приобрести ножницы для резки, соединительные фитинги и специальный паяльник, если трубы изготовлены из пластика.

Помимо этого, понадобятся накидные и разводные ключи соответствующего диаметра для затягивания соединений

При этом важно не переусердствовать, чтобы не «перетянуть» установленные резьбу

Чтобы проверить комплектацию прибора, необходимо разложить на ровной поверхности все элементы блока по направлению хода воды:

Запорный кран (если он входит в комплект) позволяет перекрыть поток в нужный момент. Для регулировки подачи воды потребуется также вентиль.
Механический фильтр для задержки нерастворимых примесей и фильтр грубой очистки воды от мусора. Способны продлить срок службы счетчика, устанавливаются перед прибором.
Первый подсоединяющий патрубок (с накидной гайкой — американка).
Сам водосчетчик.
Второй подсоединяющий патрубок.
Обратный клапан, задерживающий воду в системе, предотвращает обратное вращение крыльчатки при отключении подачи воды.

Раскладывая элементы блока прибора учета, нужно обращать внимание на стрелки, которые указывают направление потока. Все стрелочки должны быть в одном направлении

Перед тем, как установить счетчики на горячую и холодную воду самостоятельно, необходимо отключить водоснабжение. В многоквартирном доме потребуется перекрыть весь стояк, что имеют право сделать только коммунальщики.

Как самостоятельно установить водосчетчик

Порядок действий при выполнении работ своими руками имеет определенную последовательность.

Сборка конструкции

Процесс осуществляется на прямом участке до первого подключения:

На ответвление от стояка ставится запорный кран. Если патрубок системы водоснабжения металлический, то он отпиливается до нужного размера, после чего формируется резьба. К пластиковым трубам припаивается специальный стержень.
Устанавливается фильтр грубой очистки. В диагональном ответвлении, которое запирается болтом, крепится сетка, препятствующая проникновению различных частиц. Такой вариант подходит и для вертикальной, и для горизонтальной установки.
Монтируется счетчик. Направление задается стрелочкой. Размещение должно обеспечивать беспрепятственное считывание показаний.
Ставится соединительный элемент, за которым можно установить дополнительные механизмы (обратный клапан или кран).

Схема и порядок соединения элементов при установке бытовых водомеров

Самостоятельное выполнение работ имеет более сложную схему, если требуется разместить ИПУ в функционирующей системе. В этом случае нужно предварительно собрать конструкцию, и, ориентируясь на размер с учетом переходников, вырезать участок для установки.

Нюансы монтажа

Устанавливать ИПУ следует по определенным правилам:

Если система из металлических труб, то требуется убедиться в их надежности. Из-за скрытой коррозии на участках подсоединения прибора учета по прошествии времени появляются протечки. Если трубы полипропиленовые, установка металлических частей осуществляется при помощи специальных переходников.
Патрубки, служащие для нарезки резьбы, обязательно очищаются и зашкуриваются. Внутреннее пространство освобождается от стружки и расслоений.
Все последовательные звенья конструкции скрепляются между собой гайками. Между металлическими элементами проставляются прокладки, гарантирующие отсутствие мельчайших зазоров.
Резьбовые соединения уплотняются специальной подмоткой или фум-лентой. Дополнительно используется герметизирующая паста.
Если рядом монтируются два ИПУ на холодную и горячую воду, то может потребоваться ответвление, которое отделяет механизмы друг от друга. Для этого на точке подключения размещается угловой переходник.
Все соединения необходимо надежно закрепить, но быть предельно аккуратным, чтобы не вызвать микроповреждения. Правильно смонтированная конструкция, включающая прокладки и уплотнители, при стандартном стягивании отличается герметичностью.

Собрать систему можно по месту или заранее, обязательно нужно провести проверку. После открытия запорного и бытового крана водяной счетчик должен начать фиксацию расхода ресурса.

Установка счетчиков на воду: 6 главных правил
