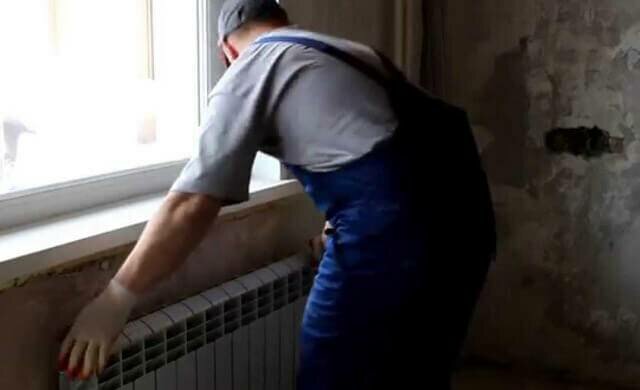

Установка радиатора. Видео
О том, как правильно установить радиатор отопления своими руками, можно узнать из видео ниже.
Соблюдение последовательности этих этапов позволяет установить любой радиатор отопления своими руками. Стоит учитывать все правила монтажа, тогда система отопления прослужит долгое время без перебоев в работе. Следует бережно относиться ко всем разновидностям радиаторов отопления, подбирать наиболее приемлемый вариант подключения в частном доме или квартире, своевременно производить все расчеты для подбора оптимального уровня мощности в каждом конкретном случае.
Виды радиаторов отопления
Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:
- Чугунные
- Стальные
- Алюминиевые
- Биметаллические
Чугунные радиаторы отопления

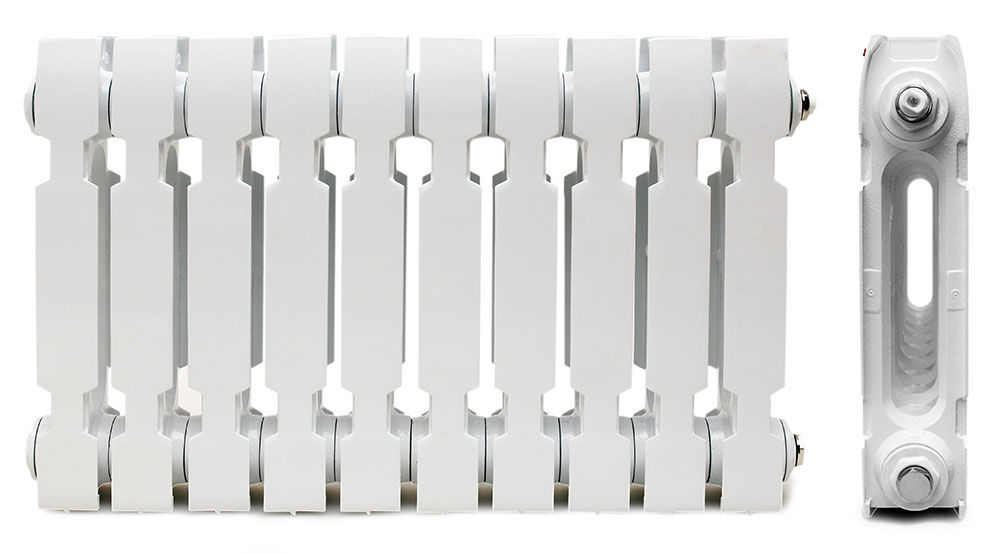

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам
Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.
Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы — при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.
Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна — даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.
Стальные радиаторы отопления
Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.
Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.
Основные виды:

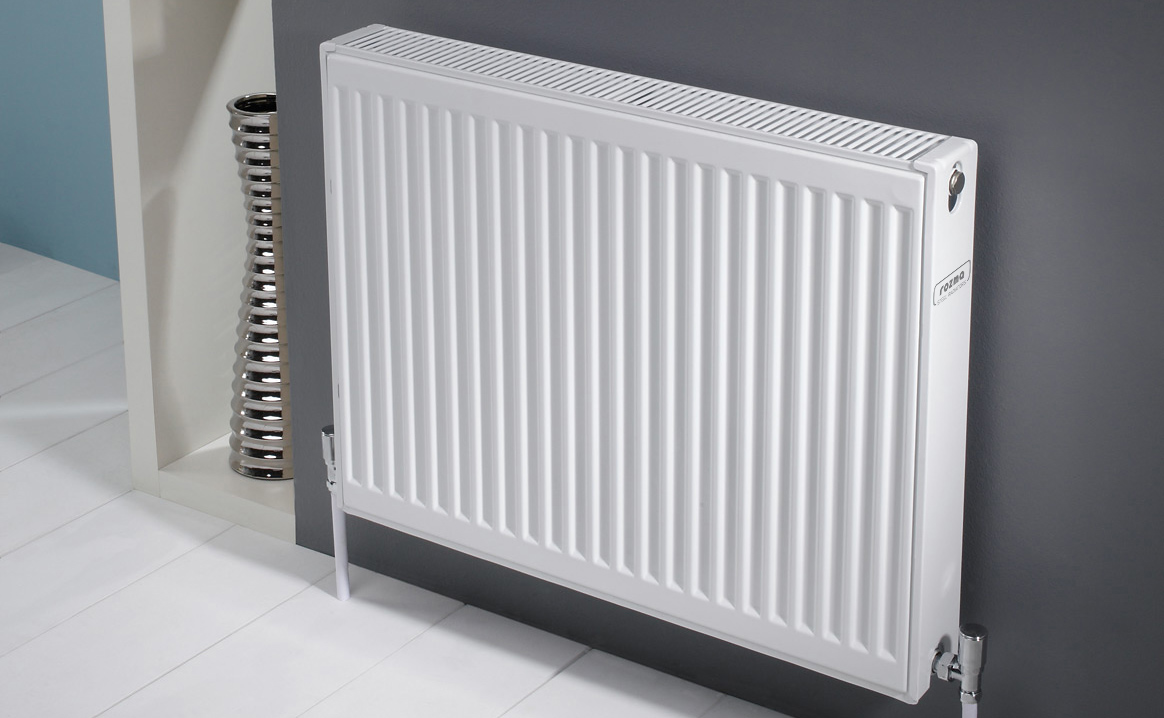

- Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
- Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.

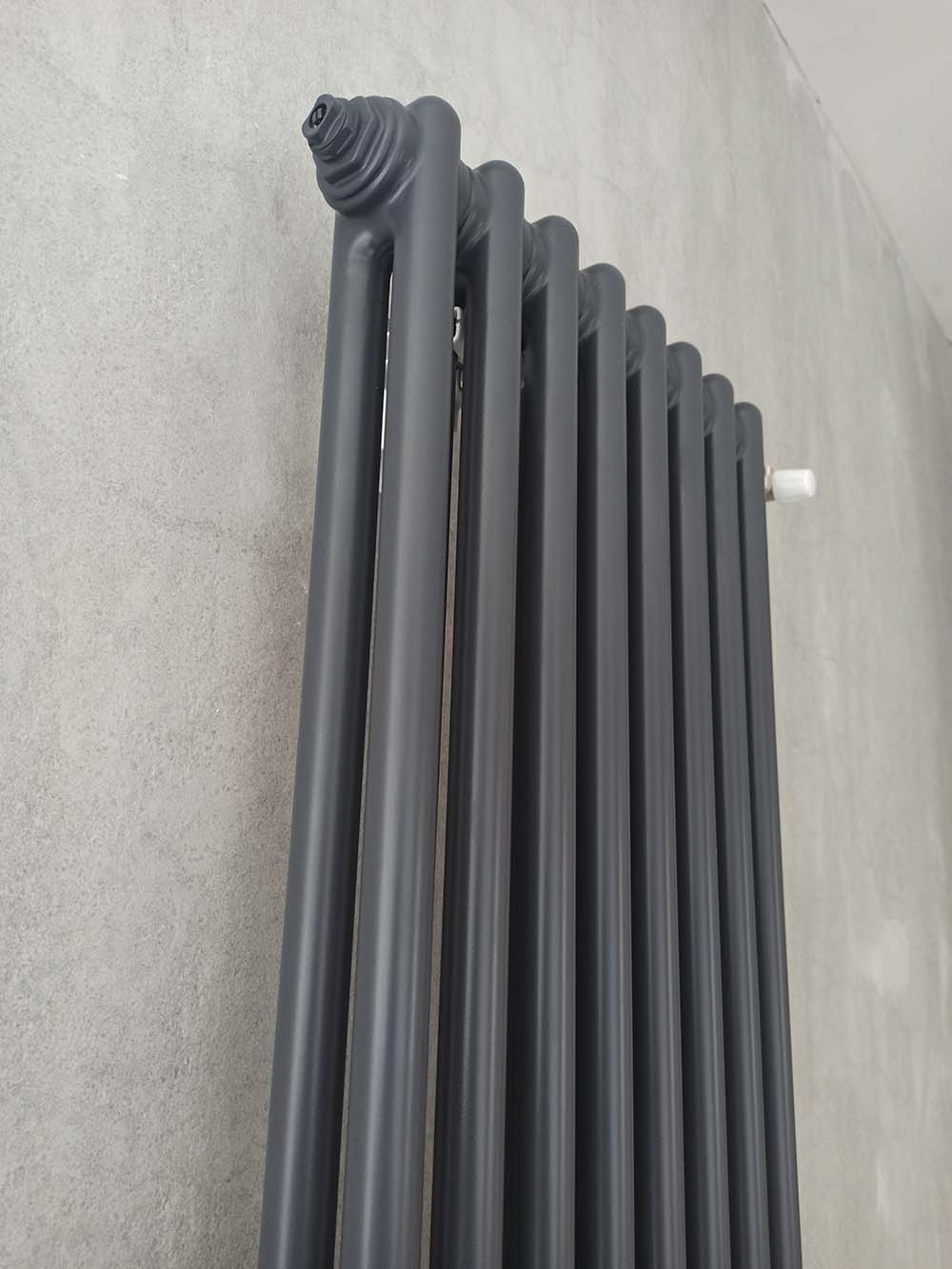

Трубчатый стальной радиатор отопления
Основной плюс систем со стальными радиаторами отопления является также и их главным минусом — из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.
Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.
Биметаллические радиаторы отопления
Внешне отличий с алюминиевыми батареями нет
Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.
Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов — алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов — один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика — конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.
Особенности стальных радиаторов
Как правило, если речь заходит о покупке батарей отопления, то в большинстве случаев обсуждаются преимущества и недостатки стальных панелей:
- Они лучше всего подходят для закрытых отопительных систем, но не безнадежны и для централизованного обогрева, если совпадают с ним по таким параметрам, как давление и Ph теплоносителя.
- Установка стальных радиаторов отопления не вызывает проблем даже у людей, не сведущих в этом деле.
- Стальные радиаторы, в зависимости от типа, подходят для однотрубных и двухтрубных систем обогрева, что расширяет их сферу использования.
- Они мало весят, поэтому крепления для стальных радиаторов не нуждаются в дополнительном усилении или сложном монтаже.
- Как правило, большинство моделей панельных батарей обладает возможностью бокового и нижнего подключения, что позволяет владельцам выбирать, какой способ для них предпочтительней.
- У данных отопительных систем небольшой объем для теплоносителя, что значительно экономит средства при их эксплуатации.
Качество стальных панельных радиаторов отопления зависит не от страны производителя, а от состава стали, которая использовалась при их производстве.
Что делать, когда батарея на сварке
Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается
Главное и очень важное условие при этом — делать это надо строго под прямым углом
Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.
Пошаговая инструкция, как сделать новую резьбу:
С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы; Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки); Плашку осторожно надевают вперёд держателем; Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире)
Последствия, конечно, будут плачевны
Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков
Последствия, конечно, будут плачевны. Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
При двухтрубной нижней разводке
При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При двухтрубной системе
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Монтаж соединений
Монтаж труб отопления
Если магистрали выполнены металлическими трубами, и стыковка осуществляется на резьбовых соединениях, то желательно иметь динамометрический ключ. Он показывает усилие, которое прилагается для соединения стыков при помощи резьбовых уплотнителей. Благодаря этому инструменту удается избежать плохого прилегания уплотнительных материалов. Точно так же исключаются повреждения соединений в результате чрезмерно приложенного усилия на завинчивание резьбы.
Желательно избегать приблизительных расчетов и монтажа «на глазок». В системе течет теплоноситель, который в большинство жилищ подается под давлением. Некачественный монтаж соединений в недалеком будущем может обернуться фонтаном горячей воды. А это не только ремонт своих квадратных метров, но и подтопление соседей снизу. Объем материальных затрат прогнозировать очень трудно, но с уверенностью можно сказать, что добрососедские отношения будут испорчены.
Если присмотреться внимательно к уже установленным батареям, то можно заметить, что они располагаются под небольшим уклоном. Это не ошибка специалистов. Такое размещение позволяет избежать скопления воздуха в верхних частях конструкции. Поэтому перед тем как повесить радиатор отопления, желательно разметить контур его расположения. Впрочем, если устройство снабжено краном Маевского, то этот вопрос не имеет большого значения.

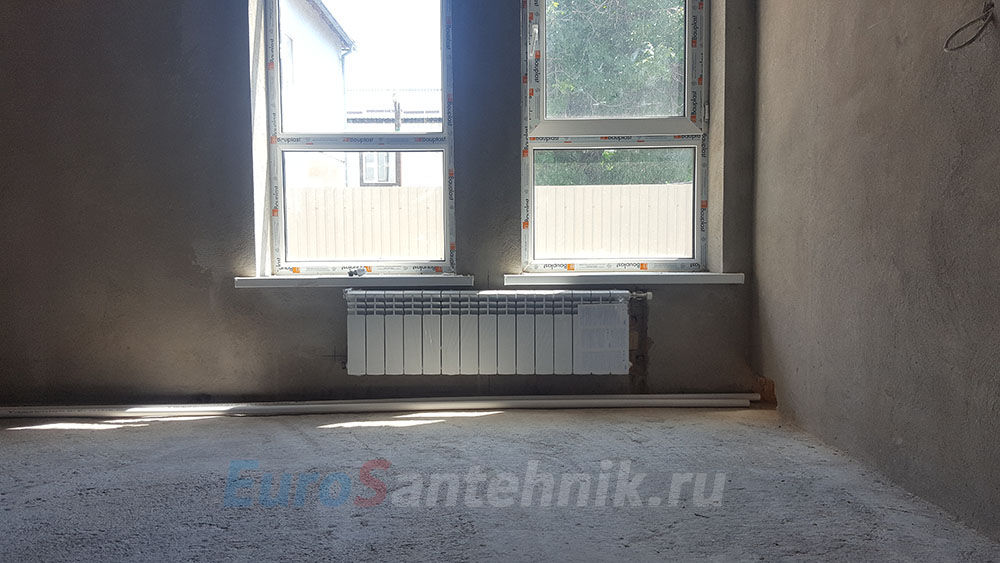

Где и как разместить
Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:
- посередине оконного проема, допустимое отклонение — 2 см;
- расстояние от радиатора до пола — 8-12 см;
- до подоконника — 10-12 см;
- от задней стенки до стены — 2-5 см.
Расстояния от радиатора отопления до окна
Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.
Если требуется демонтаж
Замена батареи отопления в квартире начинается с демонтажа существующей. Он выполняется с соблюдением всех правил безопасности, так как работа осуществляется опасным электроинструментом. Болгаркой отопительный стояк обрезается в двух местах – под потолком и возле пола
Важно оставить достаточный запас трубы для нарезки резьбы – на неё накручивается специальный переход с полипропиленовой муфтой
Когда демонтаж завершен полностью, вместе с частью стояка убрана и чугунная батарея – приступают к установке нового радиатора отопления. Весь процесс начинается с разметки стены, на которой будет повешен радиатор.
Технология устройства
Итак, монтаж системы отопления частного дома подразумевает не только непосредственную работу с трубами и радиаторами, но и некоторые подготовительные работы. Вообще нужно сказать, что подготовительные работы будут на каждом из этапов, но есть и такие работы, которые нужно провести перед выполнением устройства всей системы в целом.
Что же нужно готовить
Действительно, какие работы необходимо сделать до того, как начать монтаж отопления в частном доме? К этому моменту должно быть следующее:
- Выбраны и обозначены места крепления радиаторов. То есть уже должно быть известно, куда ставить, сколько ставить, под какими окнами, на каком уровне и так далее;
- Подобран тип радиаторов, то есть их разновидность по материалу производства, по способу регулировки или по возможности такой регулировки и так далее;
- Сделан расчет размеров радиаторов, то есть уже должно быть известно, в каком помещении, сколько будет секций обогрева и так далее;
- Произведена закупка всех фасонных элементов;
- Приготовлен или закуплен весь необходимый для работы инструмент.
Отопительная система дома
Это означает, что всех деталей необходимо, в оптимальном варианте, закупить на 10 процентов больше, чем было посчитано.
Первый этап
Этот этап — этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.
Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.
Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.
Второй этап
На этом этапе начинается непосредственный монтаж системы отопления.
Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.
Варианты подключения труб к радиаторам
Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.
Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.
Третий этап
Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.
Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.
Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.
Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.
Потери тепла при различном подключении
Четвертый этап
Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.
В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.
К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.
Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.
Как разместить батареи
В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность
Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.
По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.
Эффективно будет работать батарея, установленная возле дверей
В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
Теплоотдача
По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).
Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.
Покупать новье для такой самоделки экономически не целесообразно.
Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.
При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.
Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.
Итоги
Демонтаж батарей отопления — не такой уж сложный процесс, если знать теорию, как это правильно делать. В любом случае, плановые работы нужно выполнять вне отопительного сезона. Трогать систему отопления в разгар зимы — вынужденная необходимость.
Чтобы работоспособность отопительной системы не страдала, нужно вовремя производить все необходимые профилактические мероприятия. Поэтому лучше позаботиться о новых радиаторах или прочистить старые до наступления отопительного сезона. Это касается любых работ, связанных с отопление, как в частных домовладениях, так и в квартирах.
Само собой разумеется, что замена батарей в квартире или доме не может обойтись без демонтажа старых отопителей. Эту сложную работу необходимо проделать, иначе установку новых радиаторов невозможно будет произвести. О том, как снять батарею отопления, информации очень много, однако, прежде всего, стоит задуматься об окружающих людях, особенно если речь идет о многоквартирном доме. Нельзя производить замену радиаторов ни с того, ни с сего. Для этого необходимо получить разрушение, а также согласовать процедуру с коммунальными службами.
Помимо этого, замена батарей отопления, точнее ее подготовительный этап не может быть осуществлен самостоятельно, поскольку перекрытие центрального отопления должно производиться исключительно специалистами коммунальных служб. Однако не только Горводоканал должен быть в курсе о проводимых работах, оповестить стоит и другие жилищные конторы. Умалчивание может привести к далеко не самым радостным последствиям. Самостоятельное отключение центрального отопления, информация о котором не будет находиться в жилищных конторах, приведет к штрафу, выплата которого ляжет на плечи нарушителя.
Удачные переговоры с соседями позволят добиться наилучшего варианта проведения работ, поскольку их согласие позволит произвести полную замену труб от развязки соседей снизу, до развязки соседей сверху. Такой исход переговоров позволит сэкономить время, а также наиболее быстро произвести работы. Однако же при негативном исходе переговоров ничего не останется, как произвести обрезку труб непосредственно у стояков. Слову сказать, демонтаж батарей — отличная возможность сменить старые трубы на полипропиленовые аналоги. Среди их достоинств выделяются простота установки и демонтажа, а также малый вес, но высокая прочность.
После того, как все предварительные работы проведены, службы осуществили перекрытие отопления, можно осуществлять демонтаж старой батареи. Однако это что касается многоквартирного дома. В частном доме дела обстоят иначе и намного проще. В этом случае необходимо осуществить перекрытие, никого об этом не уведомляя, и можно приступать к снятию батарей и последующей их замене на батареи отопления Global, или какие другие марки.
