Установка радиаторов отопления: 4 этапа монтажа

Подключение нагревателей V и C

На каждом радиаторе есть маркировка, в которой указано, как его следует подключать. Радиаторы C устанавливаются на заводе для бокового подключения, модели V и VK подключаются сзади.

Однако производители создают решения, которые все больше и больше соответствуют потребностям пользователей, поэтому модели V также можно подключать сбоку.

Поэтому они гораздо более универсальны, чем радиаторы C. Однако следует помнить, что на их покупку придется потратить немного больше.

• Если радиаторы центрального отопления не имеет фиксированных крючков, может соединяться как с левой, так и с правой стороны.
• Однако если есть заеды, следуйте рекомендациям производителя.
• Нагреватели V-типа имеют встроенный радиаторный вентиль, нужно только купить подходящую термостатическую головку.
• С другой стороны, радиаторы C не имеют встроенных клапанов, поэтому они должны быть оснащены радиаторным клапаном.

Подключение генератора

От модели радиатора зависит, как он подключается к системе отопления. Это соединение может быть боковым, что можно охарактеризовать как традиционное.

Радиатор также можно подключить снизу, с правой или с левой стороны. Это решение используется в основном в обогревателях помещений. Он популярен, потому что использует меньше материала и требует меньше работы.

• Выполнение такого соединения несложно и достаточно проделать в стене небольшой паз.
• Многослойные пластиковые трубы, которые в настоящее время используются в системах отопления и водоснабжения, легко гнуть;
• Также нет опасений, что они могут быть повреждены в процессе.
• Поэтому для выполнения такого соединения не требуются специальные соединительные наборы, а также нет необходимости использовать медные трубы и фитинги для изготовления концевых участков соединительных линий.

Поэтому не стоит соглашаться на подключение радиаторов снизу трубами, идущими от пола. Это не только затруднит укладку паркета, панелей или плитки и последующую очистку под радиатором, но также потребует использования специальных комплектов для подключения, за которые придется доплачивать.

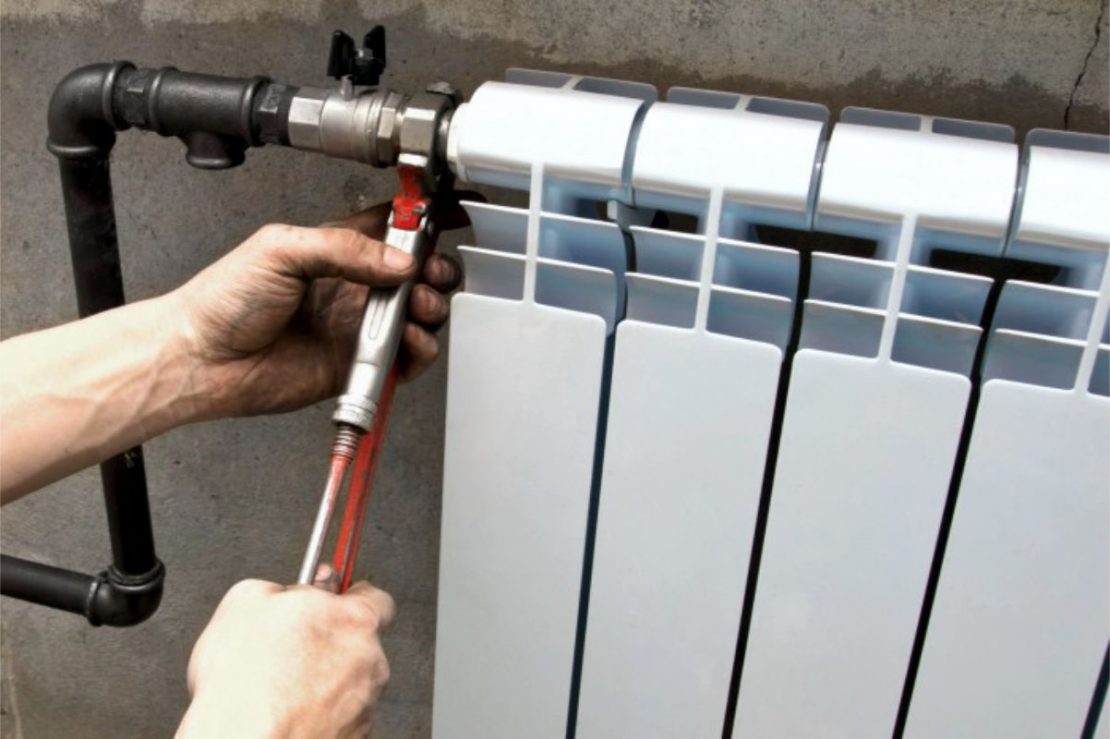

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Если радиатор уже собран, то этапы выполнения работы таковы:

1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

1. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
2. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
3. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
4. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
5. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

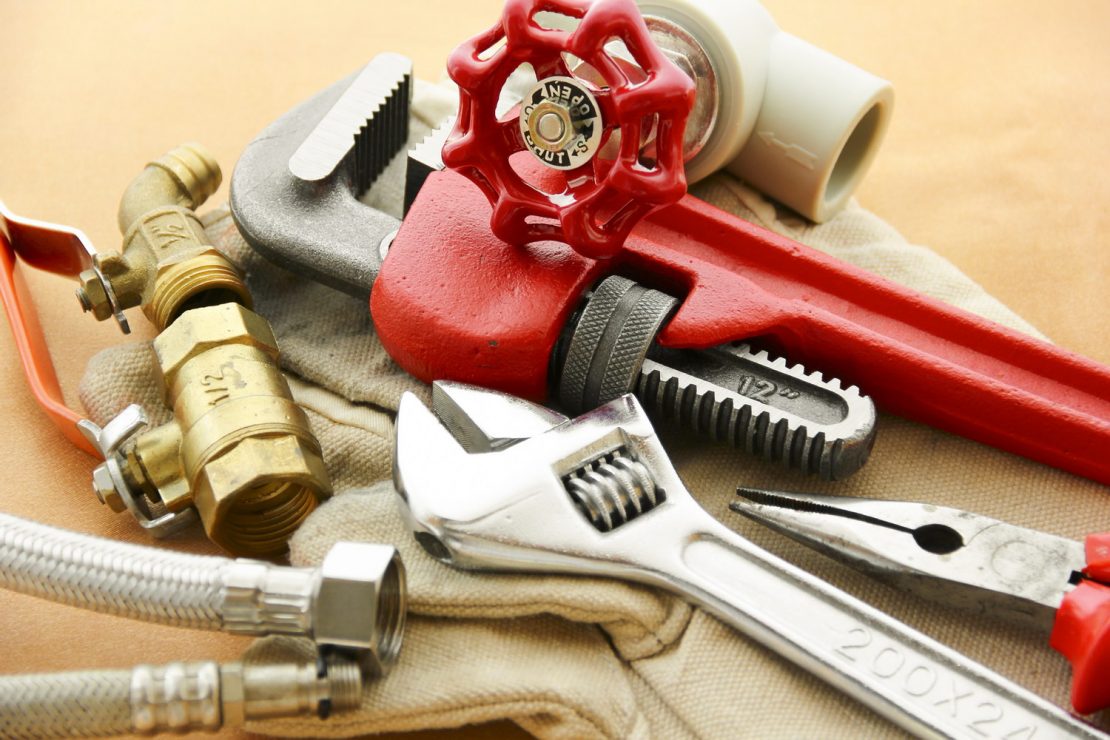

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

• Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
• Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
• Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
• Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
• 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

1. Установка радиатора.
2. Установка арматуры
3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
4. Монтаж перемычек, компенсаторов.
5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Что нужно продумать заранее?

Если решение о выполнении ремонта этого типа принято, следует найти ответы на ряд вопросов:

1. Когда именно и кем будут проводиться работы?
2. Какой тип радиаторов нужно использовать?
3. Требуется ли замена труб, ведущих от батареи к стояку?
4. Сколько секций понадобится для каждой комнаты?

Лучше всего проводить такую переделку летом, потому что для начала работ следует получить разрешение местного ЖЭКа. Зимой чиновники дают такие разрешения крайне неохотно, потому что придется перекрывать общий стояк и на какое-то время оставлять без отопления и другие квартиры.

Но и вне отопительного сезона получить разрешение может быть сложно. Те, кто уже решал подобные задачи, говорят о необходимости ожидания в несколько дней, попытках попасть на прием к нужным сотрудникам и т.д. Некоторые столкнулись с давлением: им рекомендовали нанять именно сантехников из ЖЭКа для выполнения всех работ.

В этом вопросе ограничений не существует. Главное, чтобы замену батарей отопления выполнял опытный сантехник с соответствующей квалификацией. Выявить все огрехи, допущенные при неумелом монтаже, можно только во время эксплуатации.

Старые радиаторы со временем загрязняются изнутри и снаружи, чистка не всегда помогает решить проблему недостаточного обогрева, замена – более эффективный вариант

Лучше всего отправляться в ЖЭК летом, а не осенью, на которую приходится пик очередей. К этому моменту все необходимые материалы нужно купить, провести предварительную сборку радиаторов, подготовить инструмент, договориться с бригадой, если это необходимо.

Если дом подключен к системе центрального отопления, следует обратиться в службу эксплуатации, чтобы согласовать переделку. Здесь могут выполнить необходимые расчеты, чтобы точно назвать количество секций радиаторов, а также прояснить другие технические вопросы.

Запорные краны, которые устанавливают на “подаче” и “обратке”, необходимы, чтобы в любое время можно было перекрыть воду, и снять батарею для ремонта или замены

Отсутствие правильных расчетов может привести к разбалансировке домовой отопительной системы.

Предварительно для расчетов понадобятся сведения, которые есть в ДЭЗе:

Чаще всего старые батареи заменяют новыми современными моделями, обычно алюминиевыми или биметаллическими. Хотя в продаже имеются также чугунные, медные и стальные изделия. Тип радиатора нужен при выполнении расчетов.

Выбирая подходящий радиатор для дома или квартиры, необходимо ориентироваться на его основные характеристики, которые подробно указаны в техническом паспорте изделия

Понадобятся такие показатели как давление, которое может вынести прибор, максимальная температура теплоносителя, теплоотдача и другие данные. Их обычно можно найти в техническом паспорте.

Если замене подлежат не только радиаторы, но и ведущие к ним трубы, следует выбрать подходящий материал. Обычно это сталь, металлопластик или полипропилен. Некоторые мастера настоятельно рекомендуют использовать для централизованных систем только стальные коммуникации.

В зависимости от выбранного типа труб понадобится соответствующее оборудование для их сварки. МП и ПП трубы монтировать проще, чем сталь. Для работы с металлом нужен не только сварочный аппарат, но и приспособление для нарезки резьбы. Поэтому, если старые трубы достаточно чистые, рекомендуется их оставить, а заменить только батарею.

Старые чугунные радиаторы хорошо сохраняют тепло, но медленно его отдают, кроме того, они тяжелые, что усложняет монтаж, поэтому биметаллические и алюминиевые модели популярнее

Слабое место металлопластиковых конструкций – соединения. Их нужно выполнять очень тщательно, ошибки в монтаже часто приводят к протечкам. Популярность МП-труб объясняется их относительно невысокой ценой. Пластик дороже, но надежнее, если сварка выполнена правильно, герметичность соединений будет очень высокой.

Под выбранный радиатор нужно подобрать подходящие крепежные элементы. При этом нужно учесть и тип радиатора, и материал стены, на которую будет выполняться установка: кирпич, бетон и т.п. Обычно батареи комплектуются кронштейнами подходящего типа.

Для установки одного радиатора обычно используют два кронштейна вверху и один – внизу. Их положение тщательно проверяют уровнем, чтобы во время монтажа батареи исключить вероятность перекоса. Впрочем, некоторые модели ставят с легким уклоном, чтобы обеспечить отведение воздуха, попавшего в систему. Если количество секций больше двенадцати, может понадобиться еще один верхний кронштейн.

Инструменты и материалы

Исполнителю работ по самостоятельному монтажу отопительных батарей необходимо иметь при себе динамометрические ключи, имеющие размеры, которые позволяют соблюдать динамометрический момент с высокой степенью точности. Поскольку жидкость циркулирует по системе под значительным давлением, некачественно выполненная герметизация приводит к протечкам в виде струи, бьющей из места соединения. В случае чрезмерной перетяжки велика вероятность появления схожей проблемы.

По этой причине следует строго выполнять инструкции к приборам, прилагаемые производителями, так как в них содержатся значения динамометрических моментов. Также потребуется герметик, пакля, пропитанная масляной краской. Можно задействовать специальную уплотнительную ленту.

Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара

Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме. Может быть выбран настенный или напольный вариант

Конструкция котла – он может быть одноконтурным или двухконтурным

Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века

Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

• гарантийную книжку;
• сертификат соответствия;
• акт санитарной экспертизы;
• разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных  стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

1. В размере 130-200 Вт/м для домов без утепления;
2. 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
3. 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Технология устройства

Итак, монтаж системы отопления частного дома подразумевает не только непосредственную работу с трубами и радиаторами, но и некоторые подготовительные работы. Вообще нужно сказать, что подготовительные работы будут на каждом из этапов, но есть и такие работы, которые нужно провести перед выполнением устройства всей системы в целом.

Что же нужно готовить

Действительно, какие работы необходимо сделать до того, как начать монтаж отопления в частном доме? К этому моменту должно быть следующее:

• Выбраны и обозначены места крепления радиаторов. То есть уже должно быть известно, куда ставить, сколько ставить, под какими окнами, на каком уровне и так далее;
• Подобран тип радиаторов, то есть их разновидность по материалу производства, по способу регулировки или по возможности такой регулировки и так далее;
• Сделан расчет размеров радиаторов, то есть уже должно быть известно, в каком помещении, сколько будет секций обогрева и так далее;
• Произведена закупка всех фасонных элементов;
• Приготовлен или закуплен весь необходимый для работы инструмент.

Отопительная система дома

Это означает, что всех деталей необходимо, в оптимальном варианте, закупить на 10 процентов больше, чем было посчитано.

Первый этап

Этот этап — этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.

Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.

Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.

Второй этап

На этом этапе начинается непосредственный монтаж системы отопления.

Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.

Варианты подключения труб к радиаторам

Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.

Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.

Третий этап

Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.

Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.

Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.

Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.

Потери тепла при различном подключении

Четвертый этап

Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.

В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.

К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.

Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Оба стояка выполняют роль своеобразных коллекторов, к которым параллельно, независимо друг от друга подключены радиаторы отопления

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Стояков по два в обоих случаях, а системы отопления – принципиально разные

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

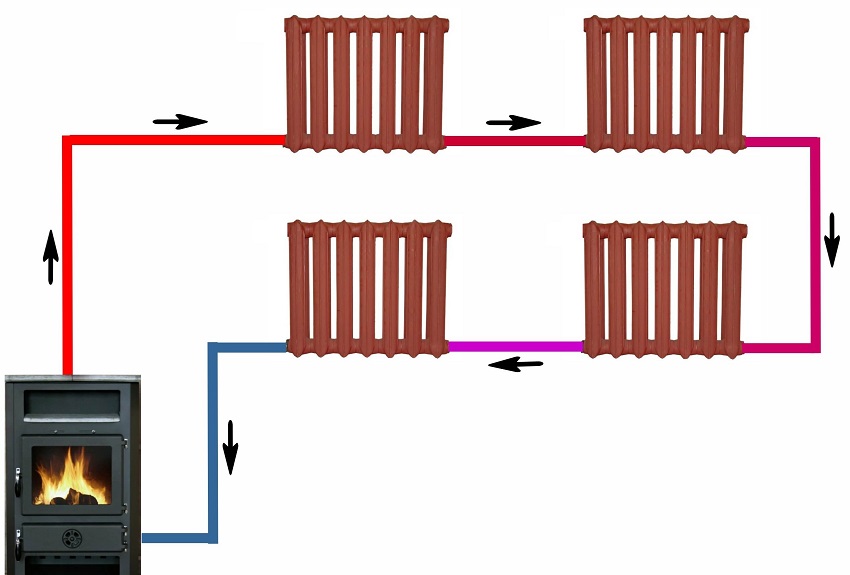

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

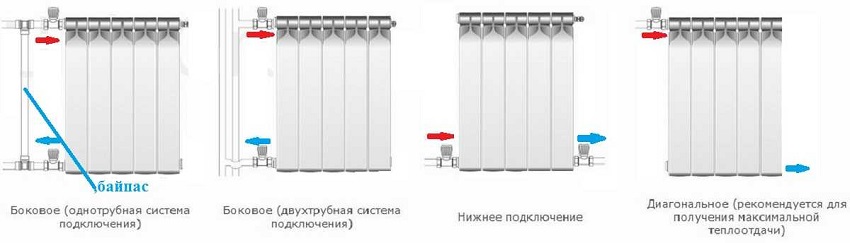

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и  все нюансы относительно рекомендаций способа подсоединения:

• нижний;
• боковой;
• диагональный.

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

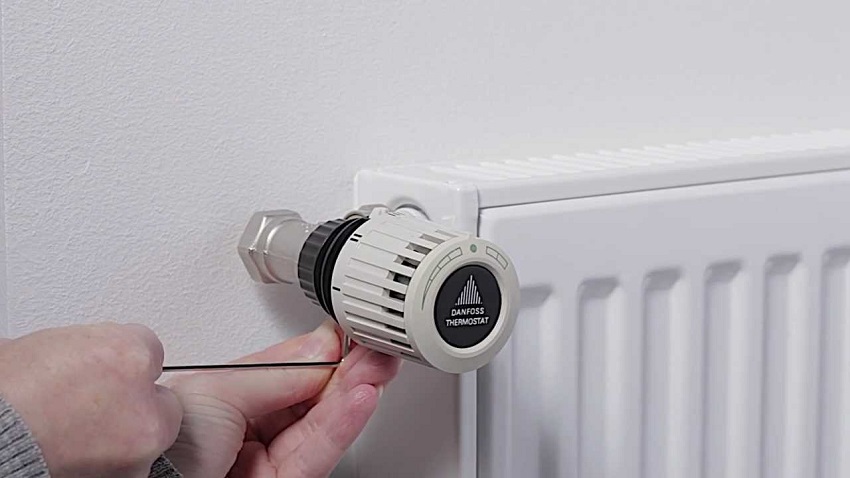

Терморегулирующий вентиль дает возможность экономить тепло

Специфика установки чугунного радиатора

Как бы интенсивно ни продвигали производители новаторских батарей свои эстетичные сверхлегкие алюминиевые и биметаллические продукты, немало осталось приверженцев чугуна. Не радующий изяществом материал невероятно долго сохраняет тепло, постепенно передавая его в обогреваемое пространство. Желающим узнать, как правильно установить радиатор отопления, выполненный из теплоемкого чугуна, следует ознакомиться со специфическими особенностями конструкции прибора и его монтажа:

Батарею из чугуна перед установкой потребуется развинтить, отрегулировать ниппели, а затем заново собрать прибор. Разборку производят на верстаке, орудуя парой радиаторных ключей, вставляющихся в ниппельные отверстия. Для увеличения приложенной силы и для фиксации в ушко ключа, предназначенного для отвинчивания нижнего ниппеля, вставляют ломик. Во избежание перекоса оба ниппеля, расположенные сверху и снизу, развинчивают одновременно. Работу удобнее делать вдвоем

Развинчивая чугунный радиатор, обратите внимание на направление резьбы. С разных сторон радиатора из чугуна резьбы с противоположным направлением

Развернули? Снимайте секцию. По аналогии нужно свинтить все секции, а затем в строгой обратной последовательности сгруппировать в единый прибор с требующимся для обогрева конкретного помещения количеством секций. Собранную батарею нужно опрессовать, при обнаружении течи отрегулировать в проблемном месте ниппель. Настенные батареи из чугуна можно зафиксировать на кирпичных и пенобетонных стенах. Стены из древесины не выдержат веса, поэтому собственнику деревянного дома нужны будут радиаторы со специальными напольными подставками-опорами. Однако и на стены нужно установить поддерживающие крепления. Так как в частных домах в основном отопление однотрубное, производится монтаж байпаса. В схеме подключения обязательно должен быть кран Маевского и соответствующая запорная арматура.

Присоединение к трубопроводу выполняется с помощью сгонов с резьбой. В деревянных строениях сварочным аппаратом лучше не пользоваться.

Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора

Разница в схемах крепления чугунной батареи к стенам из разных стройматериалов:а) деревянная стена: 1) поддерживающая планка, 2) подставкаб) стена из кирпича: 1) подоконник, 2) ниша, 3) кронштейны

Стоит или не стоит экономить на установке батарей – личное дело собственника. По существу, в технологии монтажа нет ни одного особо сложного момента. Четко соблюдая последовательность, зная правила, изучив информацию о том, как установить радиатор отопления, можно смело браться за дело руками, уверенно держащими радиаторные, динамометрические ключи и иные инструменты. Правда, для достижения успеха маловато будет одной лишь уверенности. Обязательно поможет доскональное соблюдение правил монтажа и формирование безупречной герметичности, гарантирующей полное отсутствие протечек.

Как вам статья?

Мне нравитсяНе нравится

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Варианты однотрубных стояков отопления в многоэтажном доме.

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

• Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
• В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки

Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

Правила обвязки радиаторов

1. Система разводки. Она бывает однотрубной и двухтрубной.

• Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
• Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.

1. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

1. Демонтаж
2. Установка кронштейнов
3. Сборка радиатора из секций и его крепление
4. Соединение с системой отопления
5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.
