Обозначение электрических элементов на схемах

Расчет электрических цепей

Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.



Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:

Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов

Нормативные документы

Учитывая большое количество электрических элементов, из-за их буквенно-цифровых (далее ВО) и условно-графических (УГО) обозначений, были разработаны некоторые нормативные документы, исключающие расхождения. Ниже представлена ​​таблица с основными стандартами.

Таблица 1. Правила графического обозначения отдельных элементов на электрических и принципиальных схемах.

Номер ГОСТ	Краткое описание
2 710 81	В этом документе содержатся требования ГОСТ к БО различных типов электрических элементов, в том числе электроприборов.
2 747 68	Требования к размеру отображаемых элементов в графической форме.
21 614 88	Принятые стандарты электрических схем и электромонтажа.
2,755 87	Отображение на схемах коммутационных аппаратов и контактных соединений
2 756 76	Стандарты обнаружения частей электромеханического оборудования.
2 709 89	Этот стандарт регулирует стандарты, согласно которым соединения контактов и проводов показаны на схемах.
21,404 85	Условные обозначения оборудования, используемого в системах автоматизации

При этом следует учитывать, что базовый элемент со временем меняется, в результате вносятся изменения в нормативные документы, хотя этот процесс более инертный. Возьмем простой пример, УЗО и дифавтоматы широко используются в России уже более десяти лет, но до сих пор нет единого стандарта на эти устройства по ГОСТ 2.755-87, в отличие от автоматических выключателей. Вполне возможно, что в ближайшее время эта проблема будет решена. Чтобы быть в курсе таких нововведений, профессионалы следят за изменениями нормативных документов, любителям этого делать не нужно, достаточно знать расшифровку основных обозначений.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 – документу, регламентирующему условные графические изображения электрооборудования и электропроводки на полах, для каждого типа электроприборов и их соединений есть четкие обозначения: электропроводка, шины, кабели. Они распределены для каждого типа оборудования и однозначно определяют его на схеме в виде графического или буквенно-цифрового символа.

В документе представлены обзоры для:

• Электрооборудование, электрические устройства и электроприемники;
• Линии проводов и жил;
• Бары и бары;
• Ящики, шкафы, картины и консоли;
• Выключатели, переключатели;
• Розетки;
• Лампы и прожекторы.

Электрооборудование, электротехнические устройства и электроприемники

В категорию электрооборудования входят: силовые трансформаторы, маслонаполненные выключатели, разъединители и разъединители, устройства короткого замыкания, заземлители, быстрые выключатели и бетонные реакторы.

Стол УГО для электрооборудования

К электрическим устройствам и приемникам относятся: простейшие электрические устройства, общие электрические устройства с двигателями, электрические устройства, работающие с электроприводом, устройства с генераторами, устройства, которые являются двигателями и генераторами, трансформаторные устройства, конденсаторы и комплектные установки, складское оборудование, нагревательные элементы электрический тип. Их обозначения показаны на изображении ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

В эту категорию входят: линии электропроводки, цепи управления, линии напряжения, линии заземления, провода и кабели, а также их возможные типы разводки (в лотке, под розеткой, вертикально, в коробке и т.д.). В следующих таблицах показаны основные обозначения для этой категории.

Первая таблица обозначений строк журнала

Проводные линии – это кабели и провода, способные передавать электричество на довольно большие расстояния. Электротехнические устройства, способные передавать электричество на короткие расстояния, часто называют проводниками. Например, от источника питания до трансформатора и так далее.

Вторая таблица обозначений строк журнала

Третья таблица обозначений строк журнала
Четвертая таблица обозначений строк журнала

Шины и шинопровода

Трубопроводы – это кабельные устройства, состоящие из токопроводящих, изолирующих и распределительных элементов, которые передают и распределяют электричество в производственных помещениях. Символы шины и стержня показаны на изображении ниже.

Обозначение сборных шин и сборных шин

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить распределительные коробки, вводные коробки, протяжные коробки и зажимные коробки. Щиты предназначены для лабораторного, обычного и аварийного освещения, оборудования. Все эти элементы необходимы для распределения электроэнергии между отдельными участками схемы и устройствами. Обозначение этих элементов показано на изображении.

Панели и панели управления УГО

Выключатели, переключатели и штепсельные розетки

Это включает настенные розетки.

Первая таблица обозначений выключателей

Все эти элементы используются для включения, включения и выключения электрических цепей.

Вторая таблица обозначений выключателей

Это может быть освещение или изменение напряжения. В следующих таблицах приведены основные обозначения для этого типа электрического элемента.

Третья таблица обозначений выключателей

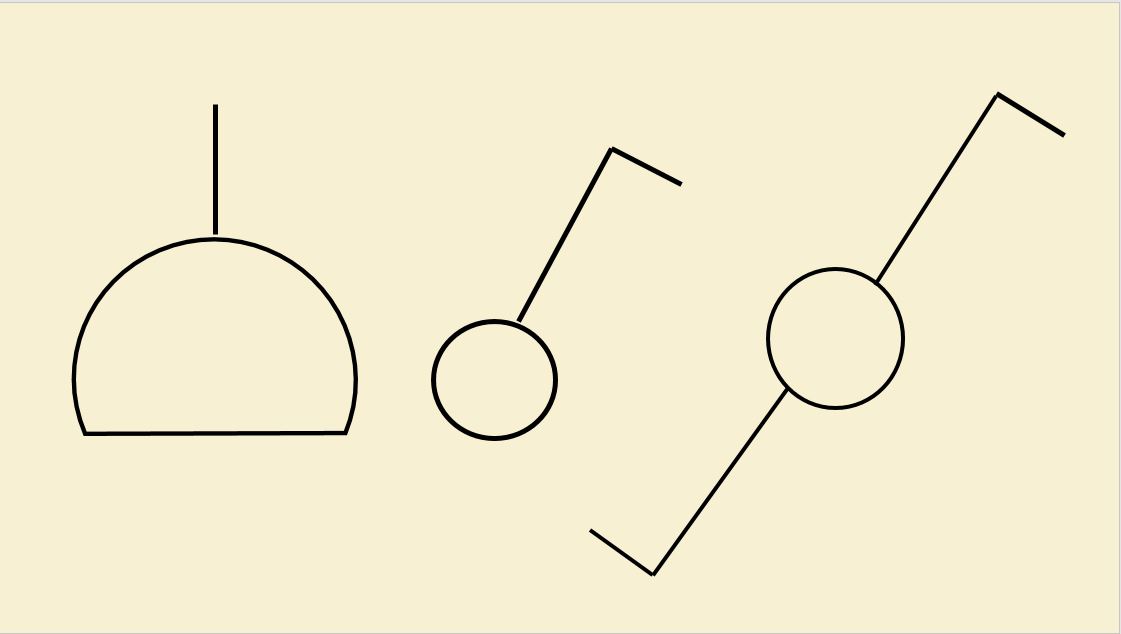

Светильники и прожектора

Многие схемы снабжены приборами, прожекторами и другими осветительными приборами. Они нужны не только для сигнализации некоторых состояний схемы, но и для освещения некоторых случаев.

Светильники UGO

Аппаратов контроля и управления

К таким устройствам относятся счетчики, программируемые устройства, измерительные приборы, датчики, термостаты и реле времени. Их основным элементом являются сенсоры, чувствительные к определенным факторам.

Обозначения устройств управления

Они имеют следующие обозначения.

Символы устройств управления продолжение

ввести в статью графические и буквенно-цифровые обозначения всех электрических устройств и элементов невозможно, но наиболее часто используемые из них рассмотрены подробно. Кроме того, описана ГОСТ-документация на схематические графические обозначения электрических элементов на схемах различных типов и типов, а также их расшифровку.

Классификация электрических цепей

По назначению электрические цепи бывают:

• Силовые электрические цепи;
• Электрические цепи управления;
• Электрические цепи измерения;

Силовые цепи предназначены для передачи и распределения электрической энергии. Именно силовые цепи ведут ток к потребителю.

Также цепи разделяют по силе тока в них. Например, если ток в цепи превышает 5 ампер, то цепь силовая. Когда вы щелкаете чайник, включенный в розетку, Вы замыкаете силовую электрическую цепь.

Электрические цепи управления не являются силовыми и предназначены для приведения в действие или изменения параметров работы электрических устройств и оборудования. Пример цепи управления – аппаратура контроля, управления и сигнализации.

Электрические цепи измерения предназначены для фиксации изменений параметров работы электрического оборудования.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2. Как нарисовать розетки, выключатели и лампы на плане квартиры.

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

• контакты – аналогично контактам переключателей;
• устройства с контактами около катушки – соединение штриховой линии;
• контакты в различных местах – порядковый номер рядом с прямоугольником;

• полярное реле – прямоугольник с двумя выводами и точкой около разъема;

• фиксирование коммутатора при срабатывании – жирная точка у неподвижного контакта;
• замкнутые контакты реле после того, как снято напряжение – на обозначении замкнутого или разомкнутого контакта рисуют кружок;
• магнитоуправляемые контакты (геркон) в корпусе – окружность;
• количество обмоток – наклонные линии;
• подвижный контакт – стрелочка;
• однолинейная токопроводящая поверхность – прямая линия с выводами ответвления;
• кольцевая или цилиндрическая токоотводящая поверхность – окружность;
• перемычки (реле как делитель напряжения) для рассекания сети – линия с символами разъемного соединения;
• перемычка переключения – П-образная скобка.

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

Буквы	Расшифровка
AK	Блок-реле/защитный комплекс
AKZ	Комплект реле сопротивления
KA	Реле тока
KAT	Р. тока с БНТ
KAW	Р. тока с торможением
KAZ	Токовое реле с функциями фильтра
KB	Р. блокировки
KF	Р. частоты
KH	Указательное
KL	Промежуточное
F	Плавкий предохранитель
XN	Неразборное соединение
XT	Разборное соединение
KQC	Реле «вкл»
KQT	Реле «откл»
KT	Р. времени
KSG	Тепловое
KV	Р. напряжения
K 2.1, K 2.2, K 2.3	Контактные группы
XT	Клеммы
E	Элементы, к которым подключается реле
NO	Нормально разомкнутые контакты
NC	Нормально замкнутые контакты
COM	Общие (переключающиеся) контакты
mW	Мощность потребления
mV	Чувствительность
Ω	Сопротивление обмотки
V	Номинал напряжения
mA	Номинальный ток

Буквенные символы на электросхемах

Все устройства подписывают латинскими буквами, при необходимости ставят порядковый номер.

Чаще всего применяется однобуквенная символика. Так, буква A принадлежит к группе «Устройства», в которую входят лазеры, усилители, электромашинные агрегаты и другие приборы. Группу B составляют микрофоны, звукосниматели, термоэлектрические элементы и микрофоны. Иначе говоря, это устройства, где происходит преобразование неэлектрических величин в электрические.

Для детальной расшифровки принято использовать символы из двух букв и более букв. Первый символ будет обязательным, чтобы понять, например, группу устройства электроприбора, а вторая буква укажет элемент, входящий в ее состав. Например, обозначение BM будет указывать на микрофон. Вроде, все просто, главное запомнить эти символы.

Рассмотрим еще примеры двойных буквенных кодов:

• QF — автоматический выключатель в силовых цепях (F — относится к группе защитных устройств);
• SF — автоматический выключатель в цепях управления;
• буквами KT обозначают реле времени, а KV — реле напряжения;
• счетчик активной энергии PI;
• счетчик реактивной энергии PK.

Буквенное обозначение приборов звуковой сигнализации, блока питания, фотоэлемента, реле и др.
Буквенное обозначение амперметра, омметра, вольтметра, потенциометра, трансформатора тока, антенны

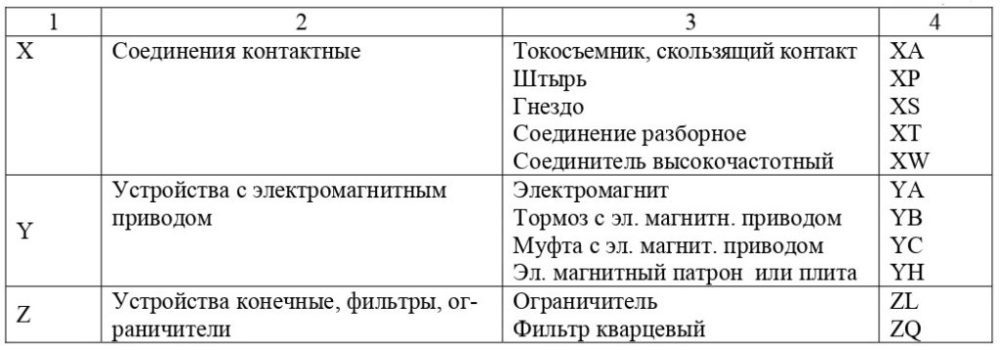

Буквенное обозначение: соединений контактных, устройств с электромагнитным приводом, фильтры

Начинающему электрику необходимо знать большое количество информации и безошибочно читать схемы. От этого зависит работа электроустройств и безопасность людей. Иногда дело не только в желании, но и в тренировке. Без базовых знаний об электричестве будет сложно разобраться даже в элементарных символах и схемах. Полезным будет самостоятельно выстроить несколько принципиальных схем, чтобы научиться выполнять это на отлично.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы  для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

  Пример функциональной схемы телевизионного приемника

• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

  Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические изображения

Для создания чертежа используйте легенду элементов схемы и проводящих линий. Дополнительные надписи используются для обозначения сопротивления резистора или другого значения.

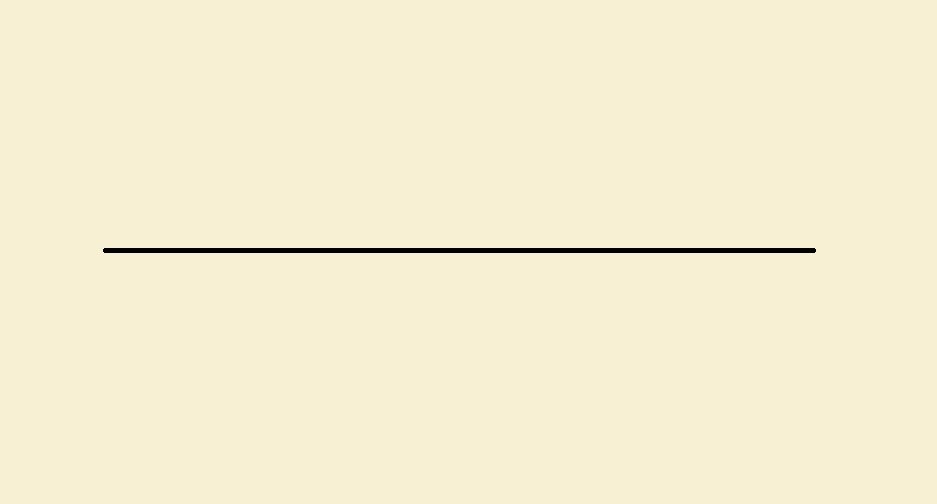

Линии

Прямая линия указывает на проводника. Над этим элементом находится надпись с указанием важных характеристик:

• базовый материал;
• напряжение;
• сила и род тока.

Место соединения обозначено жирной точкой. Если на перекрестке такого элемента нет, значит, электрическое подключение отсутствует.

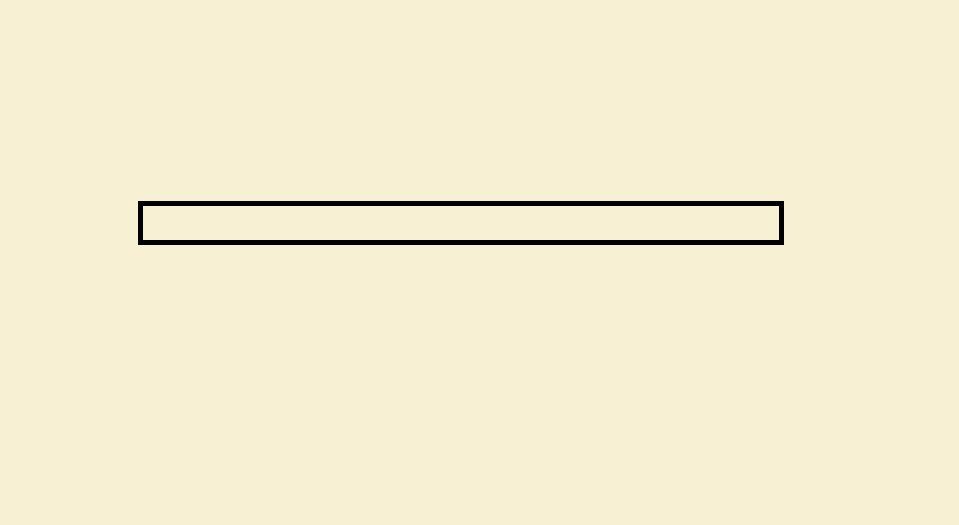

Шины и провода

Для удобства чтения схем на чертеже вместо письменных пояснений используется специальная графика:

• косые засечки – количество проводников;
• пунктирная линия с разной (равной) длиной отрезков – линия заземления (аварийное освещение);
• перевернутая буква «П» – лоток;
• стрелка вверх от точки выделена жирным шрифтом – вертикальная установка с проходом кабеля на более высоком уровне.

Такие обозначения помогают экономно использовать свободное пространство. Примеры объясняют визуальное представление данных, необходимых для правильного выполнения отдельных операций сборки.

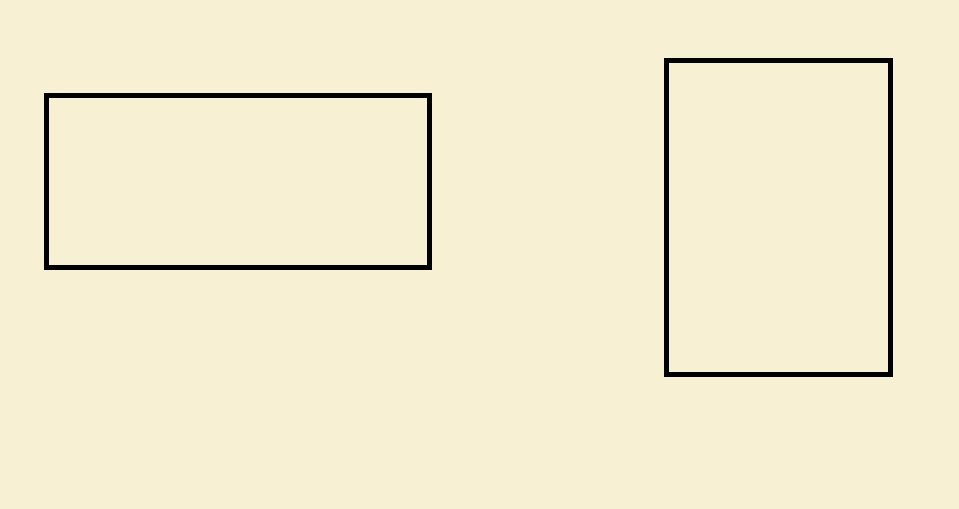

Щиты, шкафы и коробки

Размеры ящиков UGO и других крупных функциональных компонентов устанавливаются в соответствии с реальными размерами изделий в масштабе создаваемого чертежа. Допустимо увеличивать эти элементы, если необходимо подробно показать схему подходящей разводки.

Несколько УГО обозначают соответствующий вид продукции:

Составная часть	Разнообразие
Коробка	Станок вводный, разветвительный, протяжной, оснащенный плоскогубцами
Щит	Багажник, группа, лаборатория, аварийное освещение
Буфет	Туда и обратно, открыто

Розетки, выключатели и переключатели

Обозначения продуктов в этой категории разделены на группы в зависимости от способа установки и уровня безопасности. По изображению можно определить:

• диапазон IP20… 23 и IP44… 55;
• количество ключей, полюсов;
• скрытый или открытый вариант установки;
• сквозной выключатель;
• наличие (отсутствие) нулевого положения, заземление.

Вертикальная линия указывает количество розеток (выключателей) в блоке.

Символы для чтения принципиальных схем

Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.

Примеры обозначений:

• разъемные элементы обозначаются значками Х1 и Х2;
• общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
• экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.

Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.

Источники

• https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html
• https://electro-znatok.ru/stati/elektricheskie-oboznacheniya-na-shemah/
• https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
• https://rusenergetics.ru/oborudovanie/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh
• https://remboo.ru/inzhenernye-seti/elektrika/oboznacheniya-na-elektricheskih-shemah.html
• https://www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/

Янв 25, 2021

Активные и пассивные элементы электрической цепи

Эти же соображения относятся и к многофазным электродвигателям. Если ток изменяется в определённых пределах которые зависят от детали , то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи.

Третья часть состоит из передающих устройств — проводов и других установок, обеспечивающих уровень и качество напряжения. Особенности нанесения разметок на схемы: Для ЭДС источников они указываются произвольно. Каждый активный элемент характеризуется только одним параметром — ЭДС или током на выходных зажимах источников.

А определить мощность можно, умножив ток на напряжение. Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника.

Законы, которые понадобятся при работе с цепями постоянного тока Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. А выключатели или приборы защиты всегда подсоединяются последовательно, т. Трехфазные системы в настоящее время получили наибольшее распространение.

По мере роста числа параллельно включенных потребителей проводимость цепи gэкв возрастает, и наоборот, общее сопротивление Rэкв уменьшается. Вторая — элементами, преобразующими электричество в другие виды энергии.

Параллельное соединение конденсаторов

Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой ВАХ. Причем включение или отключение одного или нескольких потребителей не отражается на работе остальных.

В ней содержатся условные обозначения элементов, а также способы из соединения. Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. Во всех практических случаях реальные источники ЭДС или источники питания не являются идеальными, так как обладают внутренним сопротивлением. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию в качестве примера можно привести выпрямительное устройство.

Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений. Параллельное соединение источников применяется в первую очередь тогда, когда номинальные ток и мощность одного источника недостаточны для питания потребителей. Рассмотрим процесс возникновения синусоидальной ЭДС. Так, когда элемент нагревается, то сопротивление начинает возрастать. В этом случае ток в нагрузке становится равным нулю, и как следует из соотношения 1.

КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Виды электрических схем

Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования. Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.

Разновидности электросхем:

• Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
• Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
• Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
• Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.
• Кабельные планы. Показывают нахождение и марку электропроводки, последовательность подключения выводов, концов, информацию о материале жил, проводов, оплетке, материале оболочки.
• Топологические. Из схем узнают расположение узлов изображенного оборудования, ветвей, контуров, деталей, расположенных между модулями. Линии обозначают латинскими цифрами (I, II, III).
• Мнемонические схемы составляют, чтобы показать реальное состояние коммутационных выключателей, автоматов, другой подобной аппаратуры. Такие схемы вывешивают в диспетчерских станциях, пунктах перед управляющим пультом. Делят на диспетчерские и операторские, различающиеся масштабом и сложностью показываемых объектов.

Разбираетесь в электрических схемах?

Нет
12.82%

Да
50%

Хочу научиться разбираться
37.18%

Проголосовало: 234

Разновидности и типы электрических схем

По стандарту ГОСТ 2.702-2011, документы этого типа должны содержать условные обозначения компонентов изделия, которое действует с помощью электроэнергии. Домашнему мастеру для решения типовых задач достаточно изучить 3 вида схем:

• функциональную;
• принципиальную;
• монтажную.

«Структурные» и другие модификации чертежей применяют в комплекте документации для крупных объектов.

Функциональная

Этот вид схем используют для пояснения принципов работы системы. Функциональный элемент отмечают крупным прямоугольником. Внутри вписывают назначение блока: управление, согласование или др. Стрелки входов и выходов дополняют пояснениями о цепях питания, периферийном оборудовании.

Принципиальная

На этом чертеже указывают графическими обозначениями отдельные элементы, устройства, взаимные связи. При проектировании силовых линий можно применить сравнительно простую однолинейную схему. Принципиальную — используют для разработки сложных систем, содержащих разные виды цепей и приборов.

Монтажная

Этот документ упрощает выполнение монтажных работ. На схеме указывают не только типы компонентов, но и расстояния между ними. Сведения о длине цепей можно использовать для приобретения кабельной продукции. Специальными пометками обозначают особенности крепления, номиналы, последовательность рабочих операций.

Карты напряжений и сопротивлений

Картой (диаграммой) напряжений называют чертеж, на котором рядом с отдельными деталями и их выводами указывают величины напряжений, характерных для нормальной работы прибора. Напряжения ставят в разрывах стрелок, показывающих, в каких местах необходимо производить измерения. На карте сопротивлений указывают значения сопротивления, характерные для исправного прибора и цепей.
