Нахождение размера радиатора

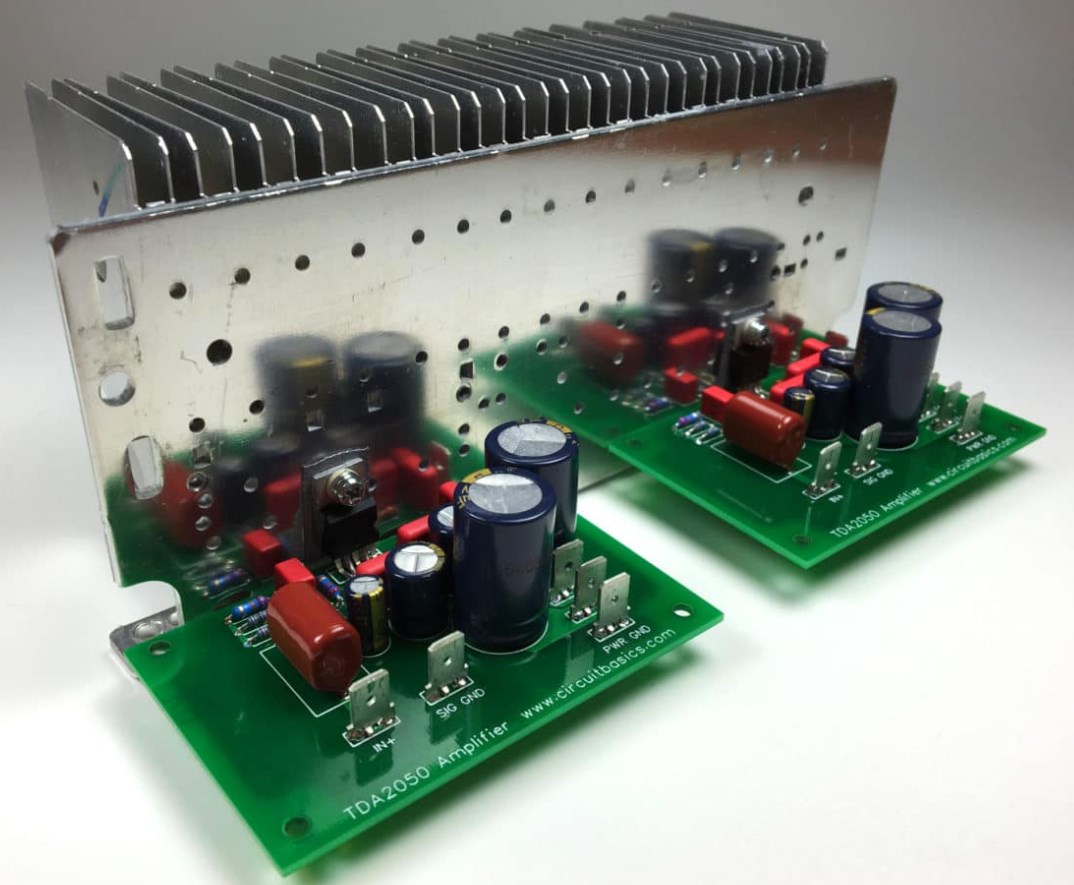

Два канала усилителя подключены к радиатору:

Микросхему необходимо прикрепить к радиатору, иначе она быстро перегреется и будет повреждена. Размер радиатора будет зависеть от максимального рассеивания мощности и тепловых сопротивлений на пути теплового потока от микросхемы TDA2050.

Максимальная рассеиваемая мощность

Максимальная рассеиваемая мощность (P dmax) – это количество мощности, которую TDA2050 будет рассеивать в виде тепла на пределе своей работы. P dmax зависит от максимального напряжения питания от трансформатора и сопротивления динамиков:

Для усилителя который тут делаем, максимальное напряжение питания от трансформатора составляет ± 24,7 В, и используются динамики 6 Ом, поэтому P dmax:

P dmax 20,6 Вт ниже абсолютного максимального значения TDA2050 в 25 Вт, так что все в порядке.

Тепловое сопротивление радиатора

Теперь можем определить максимальное тепловое сопротивление (в ° C / Вт) радиатора, необходимое для рассеивания всей мощности вырабатываемой TDA2050. Но прежде нужно узнать значения трех тепловых сопротивлений на пути теплового потока от микросхемы:

1. 0 jc: тепловое сопротивление от места соединения кристалла микросхемы к наружной стороне пластикового корпуса.
2. 0 cs : тепловое сопротивление от корпуса к радиатору.
3. 0 sa : тепловое сопротивление от радиатора к окружающему воздуху.

Теплоотвод будет более эффективным, когда любое из них станет меньше. Мы ничего не можем сделать, чтобы получить меньшее значение 0 jc, потому что это зависит от конструкции чипа. 0 cs можно уменьшить используя термопасту между чипом и радиатором. Тепловое сопротивление термопасты обычно составляет около 0,2 ° C / Вт.

Наибольшее снижение теплового сопротивления произойдет при выборе радиатора (0 sa). Тепловое сопротивление радиатора обычно указывается в таблице в виде показателя ° C / W. Радиаторы с более низким тепловым сопротивлением будут рассеивать больше тепла – значит они лучше.

Используйте эту формулу для расчета максимального теплового сопротивления радиатора, необходимого для рассеивания P dmax TDA2050:

• 0 cs TDA2050 составляет 3 ° C / Вт.
• T jmax – максимальная температура перехода, или температура, при которой включена схема термозащиты. T jmax для TDA2050 составляет 150 ° C.
• T amb – температура окружающей среды во время работы усилителя. Типичным значением является комнатная температура (25 ° C).

Максимальное тепловое сопротивление радиатора для данного усилителя с P dmax 20,6 Вт составляет:

Поэтому понадобится радиатор со значением не более 2,9 ° C / Вт, чтобы обеспечить рассеивание всей мощности производимой усилителем.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

• медный кабель 30-40 см;
• вход для адаптера;
• микросхема KA2209;
• вход для штекера;
• 4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Аудиомодули и платы усилителей с Али и не только

Одни из самых лучших, мощных, функциональных модулей для самодельных акустических систем, усилителей.

Подойдут для ремонта или модернизации имеющихся музыкальных центров и магнитол.

Модули отличаются по назначению, компоновке и фунционалу: есть предусилители, есть оконечные усилители. Ряд плат оборудованы регулировкой громкости и тона, а часть имеют соединение блютуз.

СТЕРЕОУСИЛИТЕЛЬ УСИЛИТЕЛЬ LUSYA CSR64215 С BLUETOOTH 4.2 APT-X

Создан на базе чипа CSR64215 и поддерживает несколько протоколов. Фактически, это готовый модуль для сборки аудиосистемы и интегрирования в существующую.

ОБАЛДЕННЫЙ АУДИОМОДУЛЬ ЦАП LUSYA CSR8675 BLUETOOTH 5.0 24БИТА ЗА $27

Модуль блютуз на чипе CSR8675, в качестве ЦАП служит PCM5102A. Есть поддержка APT-X. Фактически это законченный модуль, просто добавляем питание и на выход пассивные колонки или динамики.

Предварительный усилитель (4 канала) с регулировкой NE5532 Stereo Pre-amp Preamplifier

Подходит для регулировки звука по разным каналам. Можно использовать в купе с оконечными усилителями мощности, разделив каналы — НЧ мощный (сабвуфер), пара СЧ+ВЧ с отдельным усилителем.

Модуль усилителя TPA3116 50W*2+100W 2.1 Channel

Готовый мощный модуль усилителя мощности и регулировкой громкости и тона. Подходит для создания акустических систем 2.1 (колонки с сабвуфером).

TDA7492 Wireless BT 4.0 50W+50W 2-channel

Данный усилитель является одним из самых недорогих с беспроводным модулем. Выходая мощность 2х50Вт.

Модуль TDA7498E 2*160W Dual Channel

Более мощный вариант оконечного усилителя мощности. Плата обеспечивает выход до 160 Вт на каждый из двух каналов. Имеется штатное активное охлаждение.

XH-M548 BT Dual ChannelМодуль

Компактная плата усилителя мощности и беспроводным модулем. Хороший вариант для модернизации имеющегося (старого) музыкального центра.

Модуль XH-M252 AC 24V Stereo TDA8954TH Dual Chip 2 * 420W

Один из самых мощных в подборке. Оконечный усилитель на 2 канала по 420 Вт. Питается от 24 Вольт.

XH-M258 Stereo TDA8954TH Dual Chip 2 * 420WМодуль

Лучшее предложение — усилитель на 2 канала по 420 Вт с активным охлаждением и индуктивными фильтрами на выходе.

Модуль TPA3116D2 Subwoofer with Volume Potentiometer 2*50W+100W

Усилитель 2.1 для сабвуфра. Мощность НЧ канала 100Вт, плюс два канала по 50 Вт.

Модуль TDA7498 2*100W

Компактный усилитель 2х100 Вт с пассивным охлаждением. Из-за небольших размеров платы подходит для встраивания в существующие системы.

Модуль TPA3116D2 2*50W+100W 4.2 Channel

Комбинированный модуль усилителя 2.1, пара каналов по 50Вт и канал сабвуфера 100Вт. Есть регулировка уровней звука.

Обращаю ваше внимание, что в магазине tomtop.com появились купоны со скидками -3$ от 12$, -5$ от 25$ и -7$ от 60 $

$3 от $12: 25OFFTT, (доступно 100шт.) $5 от $25: 20OFFTT,(доступно 100шт.) $7 от $60: 11OFFTT, (доступно 100шт.)

Уникальный аппарат

Ламповые усилители Hi-End – это особый класс бытовой техники. С чем это связано? Во-первых, у них есть довольно интересный дизайн и архитектура. В этой модели человек может увидеть все, что ему нужно. Это делает аппарат поистине уникальным. Во-вторых, характеристики лампового усилителя Hi-End отличаются от альтернативных моделей, в которых используют транзисторно-интегральные схемы. Отличие Hi-End в том, что во время монтажа используется минимальное количество деталей. Также, оценивая звучание данного аппарата, люди больше доверяют своим ушам, чем измерениям нелинейных искажений и осциллографу.

Сборка усилителя звука

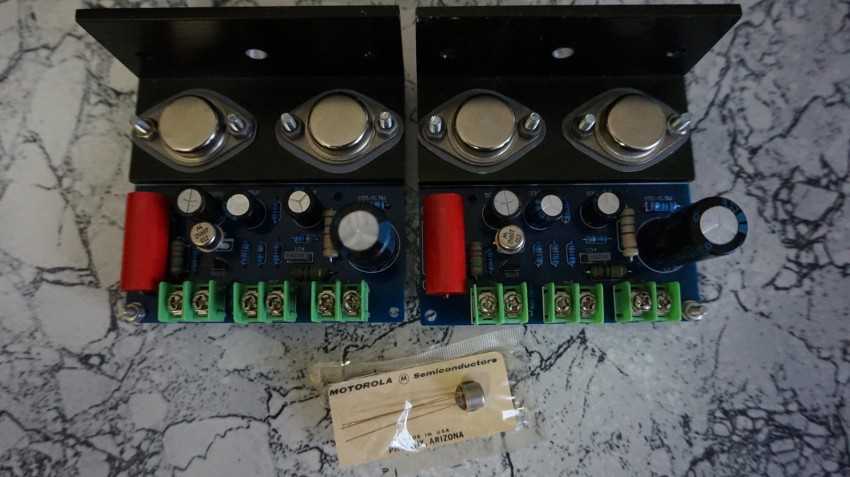

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:

Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:

Корпус усилителя

Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.

Проводка усилителя

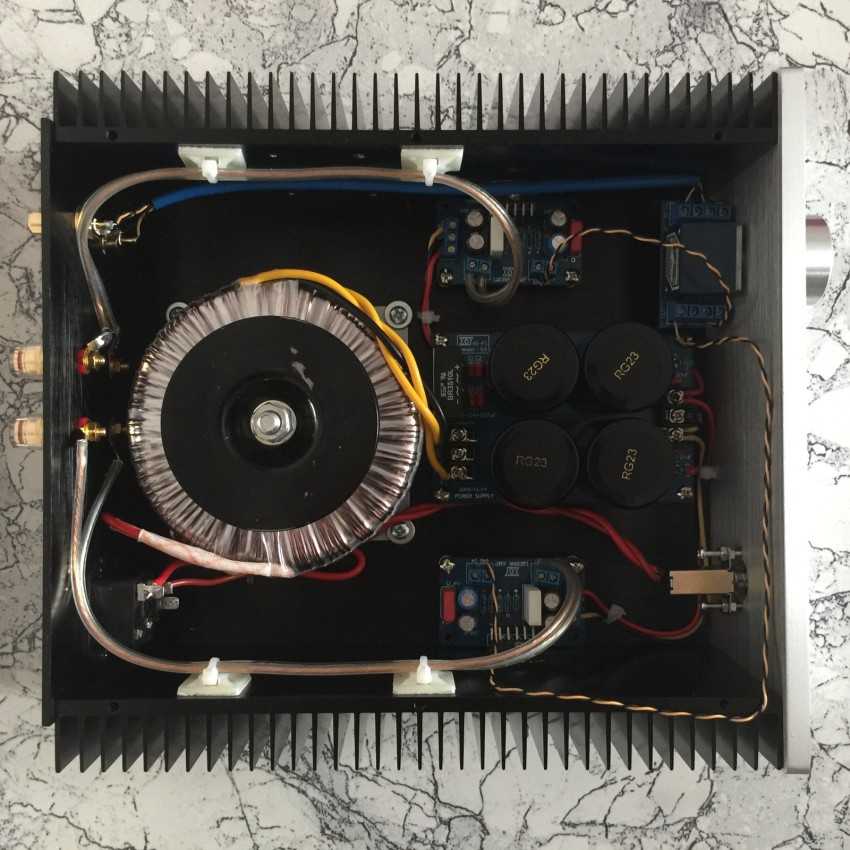

На приведенной ниже схеме показано, как подключен усилитель к корпусу:

Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.

Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:

• Переменный ток и нейтральные провода от трансформатора
• Провода 0 В и вторичного напряжения от трансформатора к источнику питания
• V +, V- и провода заземления от источника питания к плате усилителя
• Выход и земля динамика
• Аудио вход и заземление

Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.

Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.

Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.

Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.

Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.

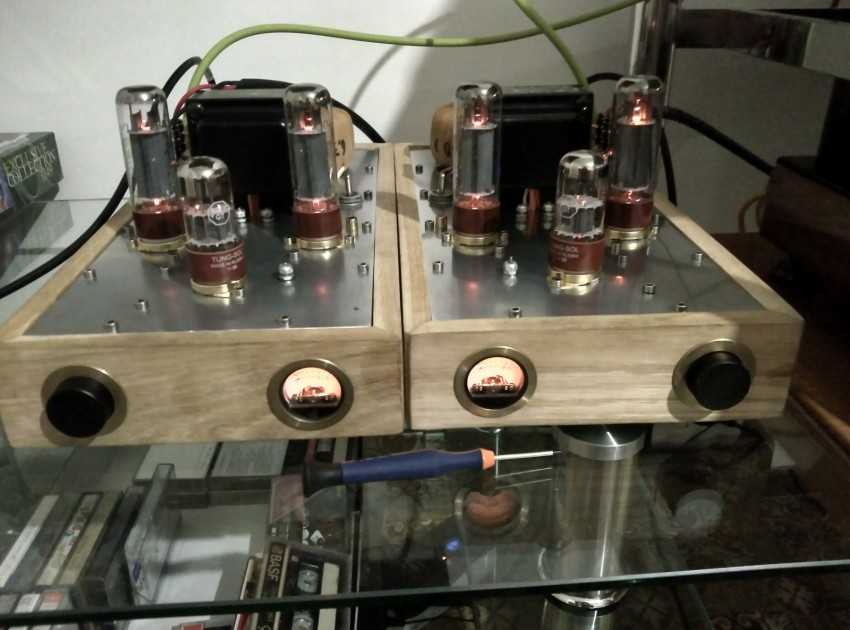

Ламповый усилитель Hi-End своими руками

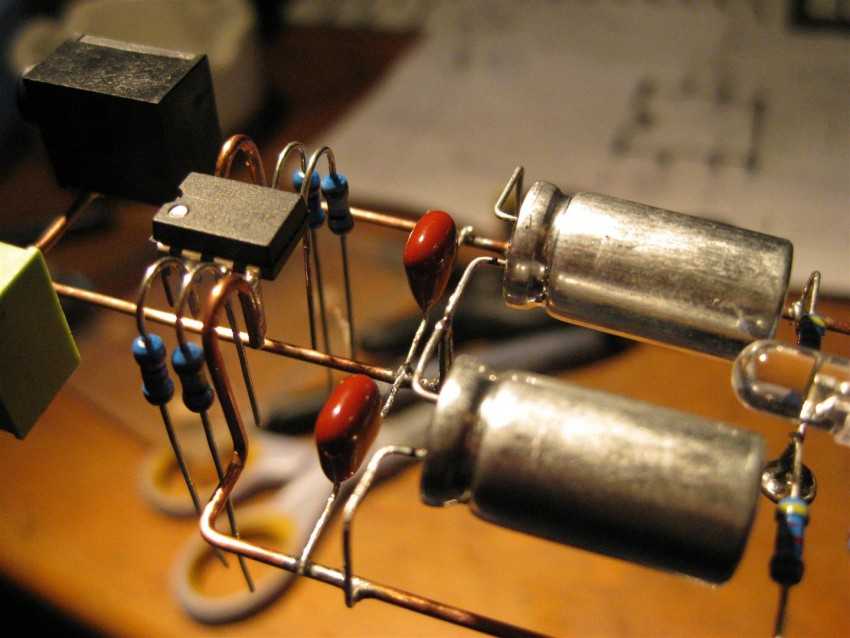

Перед началом монтажа необходимо разобраться с некоторыми правилами для сборки такого рода приборов. Нам необходимо будет применить основной принцип монтажа ламповых приборов – минимизацию креплений. Что это значит? Вам нужно будет отказаться от монтажных проводов. Конечно, это не везде получится сделать, но их количество необходимо свести к минимуму.

В хорошем ламповом усилителе Hi-End применяются монтажные лепестки и планки. Они используются в виде дополнительных точек. Такая сборка называется навесной. Также вам нужно будет распаивать резисторы и конденсаторы, которые находятся на ламповых панелях. Крайне не рекомендуется использовать печатные платы и собирать проводники так, чтобы получились параллельные линии. Таким образом сборка будет выглядеть хаотичной.

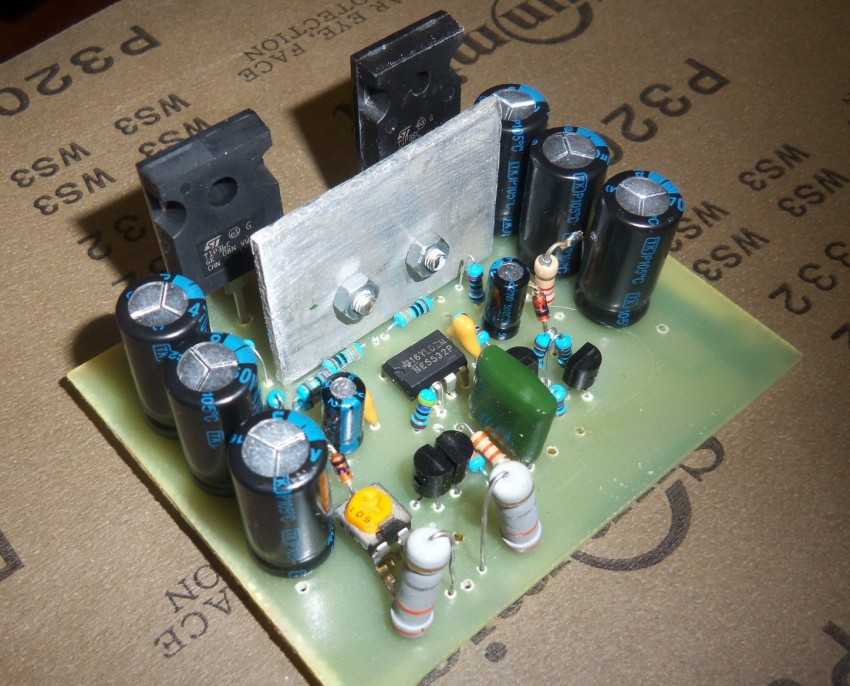

Как сделать усилитель звука для авто

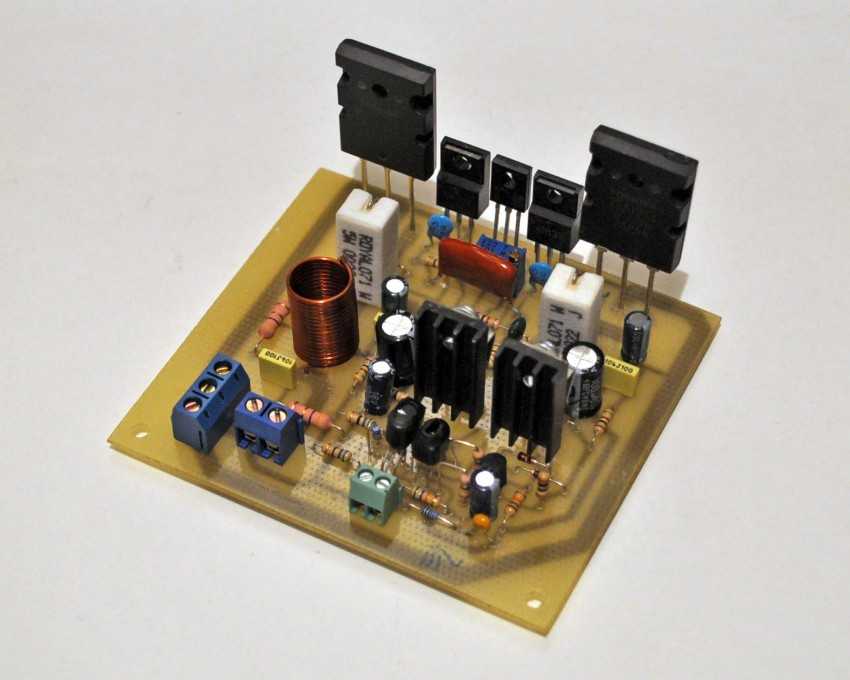

Сначала выбирается схема, которая должна отвечать требуемым параметрам. Сделать своими руками простой усилитель звука для автомагнитолы можно буквально за один вечер. Потребуется интегральная микросхема, минимум дискретных элементов, простой источник питания и тестер. Для сложного транзисторного блока высокого качества обязательно потребуется измерительная аппаратура. Кроме тестера понадобится осциллограф, генератор звуковой частоты, милливольтметр и измеритель коэффициента нелинейных искажений. Для наладки готового устройства вместо акустических систем обычно подключается эквивалент нагрузки. Аудио усилитель для авто своими руками можно сделать обходясь только тестером, но получить хорошую амплитудно-частотную характеристику в этом случае не удастся.

Понадобится

Транзисторы мощности и операционный усилитель:

• 2SC5200 Транзисторы х 5 — http://ali.pub/4xjey2
• 2SA1943 Транзисторы х 5 — http://ali.pub/4xjf1k
• ОУ HA17741 x 1 — http://ali.pub/4xjf4h

Остальные компоненты:
Показать / Скрыть текст

• SC 2SC2073 Транзисторы х 2.
• S 2SA940 Транзисторы х 2.
• 3 0,33 / 5 Вт резисторы х 10.
• 4.7 / 1W резисторы x 10.
• резисторы 10/2 Вт x 2.
• резисторы 100/1 Вт х 6.
• резисторы 330/1 Вт х 2.
• 10 резисторов х 1.
• 100 резисторов х 1.
• 1K резисторы х 1.
• 5K6 резисторов х 2.
• резисторы 10К х 2.
• 47К резисторов х 1.
• резисторы 100К х 1.
• 33P конденсаторы х 1.
• конденсаторы 220P x 4.
• 680P конденсаторы х 1.
• 0.1 мкФ конденсаторы х 1.
• 10 мкФ / 50 В конденсаторы х 2.
• 100 мкФ / 25 В конденсаторы х 3.
• 10.000 мкФ / 80 В конденсаторы х 2 или х 4.
• Диод 4148 х 2.
• Диодный мост 35A X 1.
• Стабилитрон 15V X 2.
• Катушка 16 витков (медная проволока диаметром 1,5мм).
• 50 К Потенциометры х 1.
• Слюдяная изоляция транзисторов x 10.
• Алюминиевый радиатор х 1.
• Трансформатор 45 — 50 В переменного тока 2 x 30A.

Предварительный усилитель-темброблок

В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.

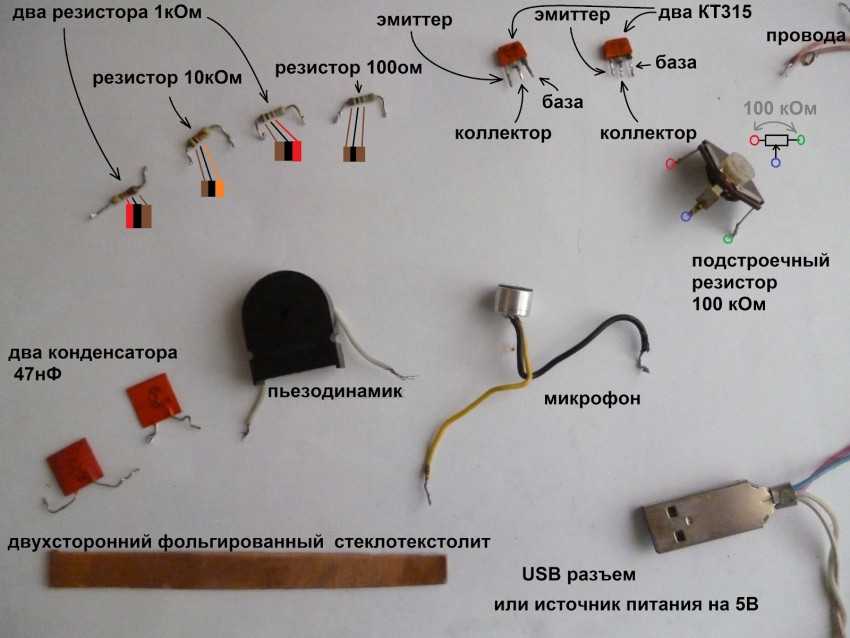

Как протекает ток по схеме

В начальный момент времени, при подключении питания, электролитический конденсатор С3 заряжается, и начинят питать коллектор и эмиттер транзистора VT1. А также ток проходит через делитель напряжения.

Делитель напряжения R1, R2 смещает базу VT1. Начинает течь ток смещения база-эмиттер (Б-Э), тем самым устанавливается рабочая точка УНЧ.

Когда входной сигнал поступает на клемму Х1, он проходит С1 и через делитель поступает на базу VT1 и частично уходит через эмиттер.

Входной сигнал притягивается коллектором VT1 и тем самым усиливается.

Та часть переменного сигнала, которая перешла на эмиттер транзистора, усиливается эмиттерными током. Он свободно проходит через С2, который в паре с R3 стабилизирует режим работы усилителя от перегрева и искажений.

В итоге входной сигнал усиленный коллекторно-эмиттерным (К-Э) током VT1 поступает на выход, то есть на динамическую головку BF1.

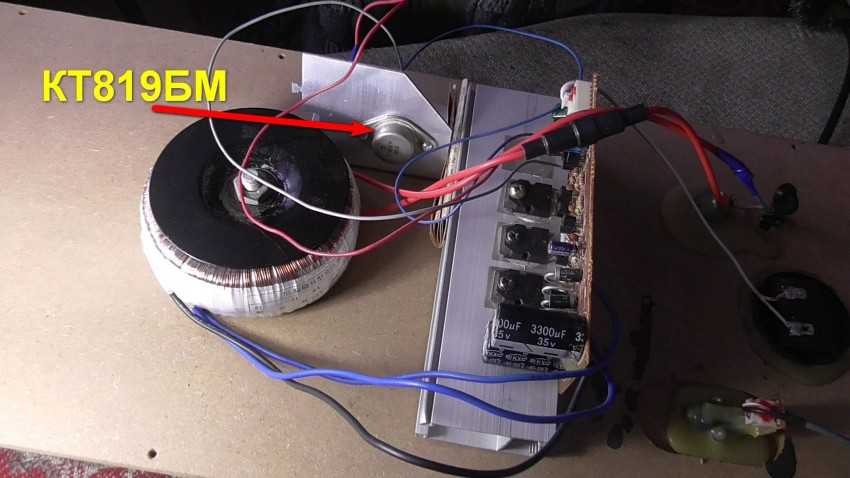

Простой усилитель звука своими руками

Собрать своими руками аудио усилитель звука без микросхем можно собрать на любых транзисторах, включая как биполярные, так и полевые. Приминение полевых транзисторов в выходном каскаде предоставило создать устройство, приближающееся по характеристикам к ламповым конструкциям.

Схема владеет следующими характеристиками:

• АЧХ линейна в диапазоне 20 Гц-100 кГц
• Коэффициент искажений на 1 кГц не превышает 0,003%
• Выходная мощность 10 ватт на нагрузке 8 Ом

Для раскачки выходного каскада потребуется напряжение 0,7 вольт, которые должен обеспечить предварительный каскад. Операционный усилитель NE5534 можно заменить отечественным ОУ КР140УД608. Стабилитроны должны быть рассчитаны на напряжение стабилизации 18 вольт. 1N4705 можно заменить двумя последовательно включенными полупроводниками на 9 вольт каждый.

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

• PA01 – 50
• OPA12 – 60
• TSC1468 – 120
• PA04 – 400
• PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Мост на TDA7240

Миниатюрный, но достаточно мощный усилитель мощности низкой частоты, выполненный по мостовой схеме. Открыть в полном размере

Усилитель обладает:

• Защитой выходного каскада от кз;
• Термозащита при возникновении перегрузок;
• Надежная защита от скачков до 28 В.

Характеристики микросхемы

Uпит	6 — 18 В
Iвых макс	4,5 А
Iпокоя	150 мА
Pвых	20 Вт
Rвх	50 кОм
Коэффициент усиления	40 дБ
Полоса частот	30 — 25 кГц
Коэффициент гармоник	0,5 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Вывод схемы компенсации искажений
2	Вывод схемы коррекции
3	Вход
4	Общий
5	Выход 1
6	Напряжение питания
7	Выход 2

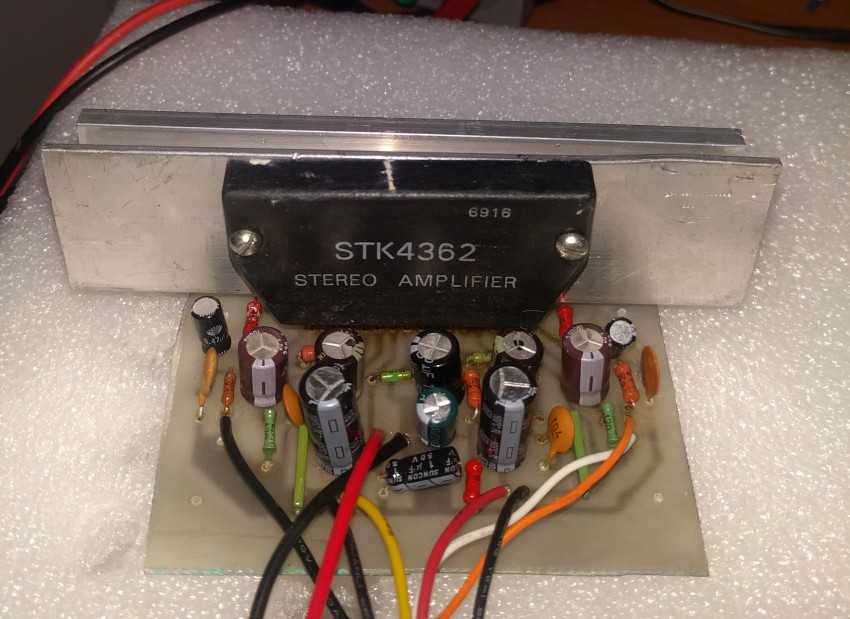

Схема усилителя звукового

В них входят такие решения, когда интегральная микросхема выполнена в оконечном каскаде, а предварительный тракт собирается на транзисторах. Чтобы собрать оконечный аудио усилитель своими руками на микросхеме потребуется небольшое количество деталей. В корпус микросхемы встроены схемы защиты от короткого замыкания, от перегрузки и превышения температуры, поэтому в системе используются только переходные конденсаторы и фильтр питания. Сделать усилитель звука своими руками не сложно на микросхеме 174 серии.

Устройство включает в себя интегральную микросхему и 8 конденсаторов, поэтому печатную плату легко нарисовать самостоятельно.

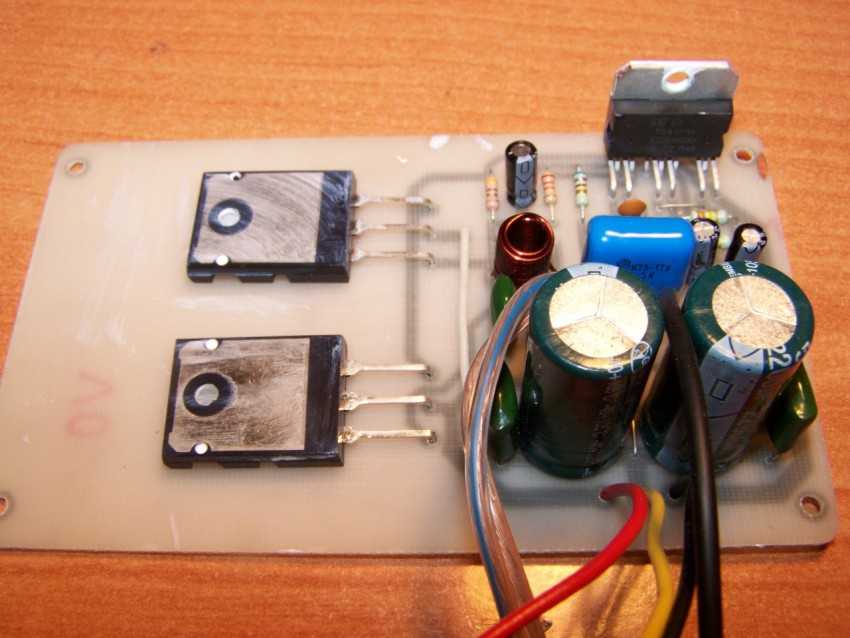

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

• проектирование схем слабой и средней степени сложности;
• проектирование разводки;
• просмотр моделей в трехмерном изображении;
• возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Мини усилитель звука для колонок своими руками

Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.

Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.

Звуковая аппаратура своими руками

Во времена технического прогресса, когда смартсфоны уже настолько тонкие, что ими можно блины на сковороде переворачивать, а на телевизорах ну никак не могут с комфортом покемарить няшные котейки, я решил сотворить ламповый усилитель в максимально возможном тонком корпусе. Набравшись уже достаточно опыта в лампостроении и, выпрямив руки до нужной кондиции, я решил выйти на новую планку качества в схематехническом и дизайнерском планах. Придумывать свою схему я не стал, а просто взял наработку из интернета под названием «Покемон». Схема в стерео варианте, состоящая из одной лампы 6Н23П в раскачке и двух оконечных 6П14П. Мощность 4,3 Ватта в канале. Вся схема разведена мною на одной моноплате. Блок питания и выходные трансформаторы на печатном монтаже. Лишь сетевые трансформаторы вынесены за экран. Корпус высотой 45 мм. С защитными стойками для ламп. На передней панели стерео гнездо 6,3, две ручки громкости и два индикатора мощности. Индикаторы были мною переделаны из советских амперметров путём замены шкалы и сборки схемы измерения мощности. Фон выведен в полный ноль. Если при нулевом сигнале выкрутить потенциометры на максимальную мощность и прислонить ухо к резонатору динамика, не будет слышно ровно никаких гудений, свистов и посторонних призвуков. Подобный эффект достигнут сверхнадёжной схемой питания и глухой экранировкой питающих трансформаторов. Усилитель собирал в течение 3 месяцев и меня удовлетворил по всем параметрам. Если раньше я писал, что сборка ламповых усилителей и гитарных ламповых эффектов мне почти перестала доставлять удовольствие, то в этом случае результат меня «прёт что надо». К чему можно подключить этот девайс? — Компьютеру. Кабелем 3,5 на 6,3. — К виниловому проигрывателю со встроенным предусилителем. — К гитаре. Да-да, как гитарный девайс он тоже хорош. Частота межкаскадными емкостями не зажата, что просто шикарно для подключения гитары, или связки гитара + примочка. Единственный нюанс – нужно подключать вместо широкополосок гитарные 4 Ом,ные динамики (или один динамик а на второй выход вешать эквивалент нагрузки чтобы не спалить выходные трансформаторы).

— При желании даже к мобилке, или профессиональному айфону. Слушать нереально качественную музыку из ВК, или поймать радио Шансон, лузгать семки и строить дерзкие планы на вечер. В конечном итоге усилитель пошёл в подарок отцу на день рождения, заменив его китайские скрипящие и сквончащие недоколонки, которые я давно уже хотел выкинуть. Полную версию статьи с описанием процесса сборки, платой, схемой и видео обзором в будущем можно будет прочитать на сайте Datagor.ru, где я публикуюсь.

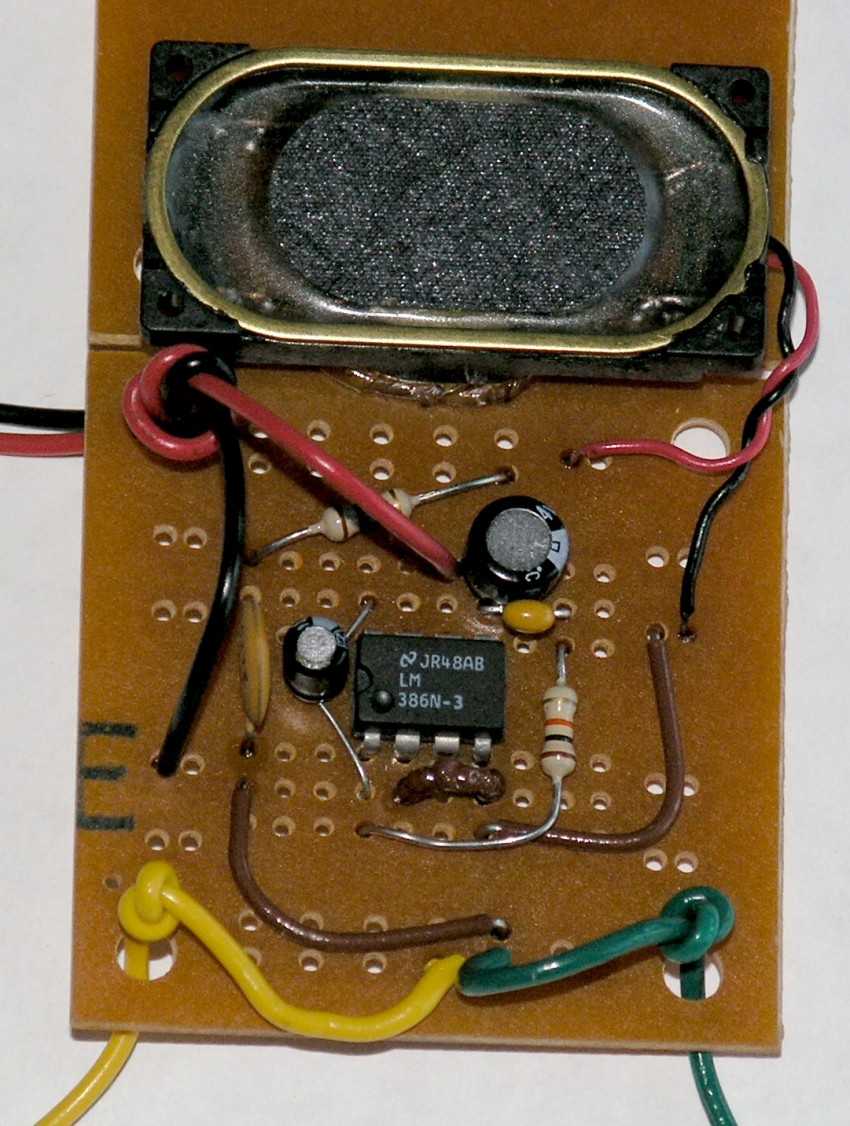

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

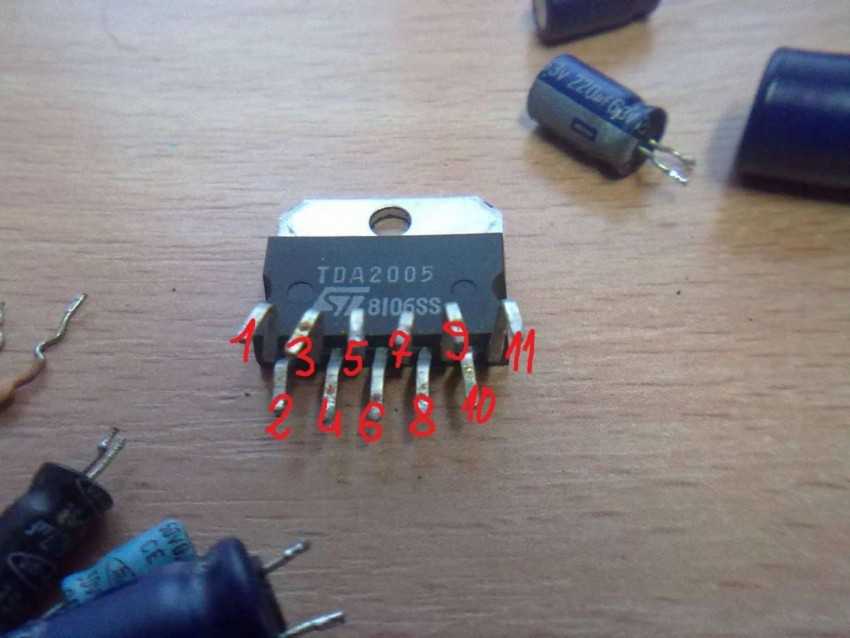

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
8. Минус джека соединяется с минусом динамика.
9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

Автомобильный усилитель

Что нужно для изготовления усилителя звука в данном случае:

• кулер или радиатор для охлаждения;
• фильтр от помех, которые создаются от электромагнитного излучения машины;
• микросхема TDA8569Q.

Приобрести указанную микросхему можно в любом радиомагазине по доступной цене. Фильтр рекомендуется делать самостоятельно – это дополнительная экономия.

По схеме, которая прилагается к микросхеме, следует создать плату и протравить хлорным железом. Микросхема припаивается толстым слоем в районе путей питания.

Фильтр изготавливается из кольца из феррита D=20 мм и кабеля сечением 1,5 мм с 5 витками. Это дополнение защищает от любых типов помех.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель – диодная сборка TS6P06G и фильтр – два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

Источник питающего напряжения

Сам УМЗЧ на 2×30 Вт, но мощность зависит от напряжения питания и сопротивления колонок, подключенных к выходу. Если вы не нашли трансформатор, способный обеспечить указанное двухполярное питание (2 по 17 В) — не беда. Схема может работать и от пониженного напряжения, например 2 по 12 В. При этом просто пропорционально упадёт мощность. Зато такой трансформатор проще найти — можно даже взять два стандартных, по 12 В, и соединить их выходные обмотки последовательно.

Что касается всяческих темброблоков, как показала практика — это ненужное усложнение схемы, которое чревато лишними шумами. Менять АЧХ можно и на компьютере (телефоне). Здесь же достаточно обычного регулятора громкости. И, как вариант, баланса каналов.

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

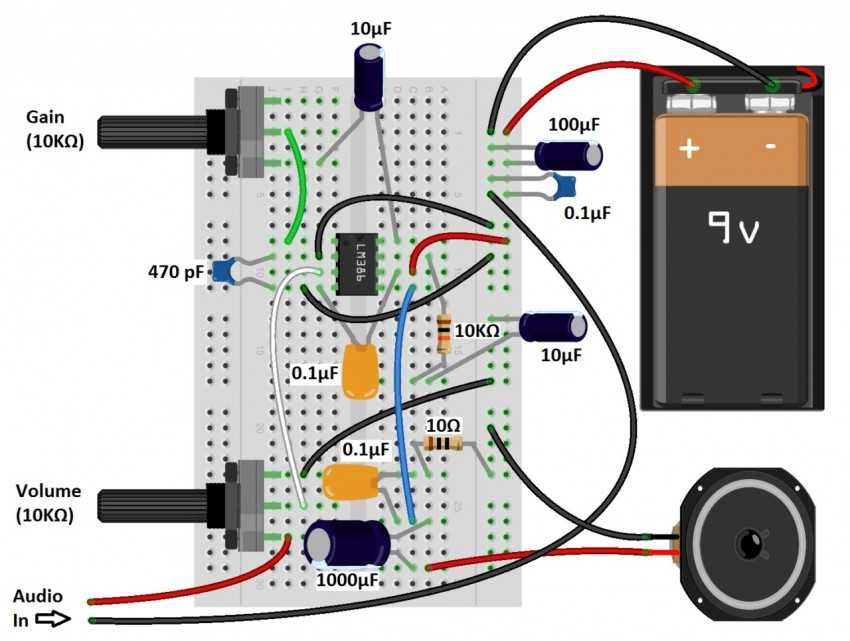

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
8. Минус джека соединяется с минусом динамика.
9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.
