Унитаз с инсталляцией: типы и монтаж системы

Преимущества и недостатки инсталлируемых унитазов

На сегодняшний день уже немало людей оценили положительные стороны использования встраиваемой сантехники. Можно выделить следующие достоинства такого оборудования:

• компактный размер изделия экономит место, визуально расширяет пространство;
• удобный доступ ко всем внешним частям для наведения чистоты, поэтому уборка санузла не займёт много времени и не составит большого труда;

• бесшумный слив воды благодаря изоляции бачка стеновыми конструкциями;
• часто используемый раздельный слив воды потоками разной силы обеспечивает её экономию;
• установка унитаза с инсталляцией является надёжной и долговечной конструкцией, выдерживающей повышенные нагрузки эксплуатации;
• подвесные унитазы не являются помехой развертыванию систем тёплого пола, а также укладке плиточного покрытия.

Некоторые инсталляции занимают очень мало места.

Из недостатков инсталлируемой сантехники выделяют:

отсутствие доступа к коммуникациям, поскольку они закрываются декоративной стенкой;

• не смотря на то, что конструкция надёжная и редко выходит из строя, для ликвидации аварийных ситуаций, связанных с бачком, потребуются дополнительные расходы как на демонтаж декоративного экрана, так и на дорогостоящие комплектующие изделия;
• несмотря на экономию пространства в собранном виде, подвесной унитаз с инсталляцией, размеры рамы которого несколько шире обычной напольной сантехники, иногда на стадии установки нуждается в расширения места для крепления несущего каркаса;
• монтаж унитазов в классическом исполнении не требует от окружающих стен особой прочности, а вот блочную конструкцию можно закрепить только на прочную опору.

Демонтаж стены — необходимое неудобство при ремонте унитаза с инсталляцией.

Монтаж конструкции

Для установки встраиваемой конструкции унитаза своими руками используются крепёжные элементы как входящие в набор изделия, так и приобретаемые отдельно (например удлинённые шпильки для монтажа чаши унитаза). Они должны браться с запасом прочности, так как будут испытывать значительные механические нагрузки.

1. На заранее нанесённых отметках перфоратором проделываются отверстия для установки распорных дюбелей. Любая модель инсталляции имеет крепления в вертикальной и горизонтальной плоскости.
2. С помощью болтов и регулировочных гаек, которые входят в комплект, устанавливается и фиксируется корпус инсталляции.

Ему следует задать правильное пространственное положение соответствующим крепежом, отвечающим за горизонтальную или вертикальную ориентацию. Выставляя корпус сантехнического изделия, пользуются строительным уровнем.

Регулировка горизонтальной части инсталляции для унитаза осуществляется ножками несущей рамы, которые фиксируются в определённом положении на требуемой высоте.

Регулировка корпуса по вертикали выполняется подгонкой анкера, который затем следует надёжно законтрогаить.

Монтаж

Многие хозяева считают, что установить инсталляцию очень сложно, а справиться с такой работой самому не под силу. На самом деле это не так. Рассмотрим пошагово, как правильно смонтировать подобную систему своими руками.

Инструменты

Чтобы самому установить напольную или подвесную инсталляцию, вам потребуются следующие инструменты:

• лазерный или пузырьковый уровень (выбирайте такой инструмент, с которым вам будет удобнее работать);
• специальный строительный карандаш или маркер для нанесения разметки;

• перфоратор;
• сверло по бетону;
• рулетка;
• рожковые ключи (накладные).

Подготовительные работы

Инсталляции предполагают наличие в помещении отдельной ниши, в которой будет находиться рама. Стоит учитывать, что стены в помещении должны быть довольно надежными и крепкими.

Ниша в комнате должна иметь следующие параметры:

• 1000 мм в высоту;
• 600 мм в ширину;
• 150-200 мм в глубину.

Бывают случаи, когда требования по глубине выполнить довольно трудно. Тогда нишу нужно делать глубокой насколько это возможно. При этом ее недостаток следует обшить (закрыть) гипсокартоном и покрыть отделочным материалом.

Установка

После подготовки ниши можно переходить к монтажу инсталляции.

• Сначала нужно произвести крепление металлических рам к стене. Как правило, в этих конструкциях изначально присутствуют отверстия, при помощи которых рамы крепятся на дюбели.
• Должно быть по две точки крепления – к стене и к полу.
• Далее к месту монтажа необходимо подвести канализационные и водопроводные трубы.

• Обязательно проверьте, ровно ли установлена рама. Нигде не должно быть перекосов и значительных отклонений от уровня.
• Горизонтальную регулировку следует производить с помощью креплений к стене.
• На данном этапе также происходит выставление уровня высоты подвесного унитаза. В первую очередь данный параметр будет зависеть от роста домочадцев. Чаще всего высота унитаза в таком случае составляет 0,4 м. Высоту чаши возможно отрегулировать по своему усмотрению и в дальнейшем.

Подключение канализации и водопровода

После закрепления унитаза требуется подвести воду к бачку. Для этого можно использовать гибкую или жесткую систему. Большинство специалистов применяют именно жесткий подвод, поскольку он является более надежным, прочным и долговечным. Конечно, допустимо устанавливать и гибкие шланги, но если они получат повреждение или деформируются, то легко добраться до них и быстро снять не удастся. В ходе установки подводки вентиль бачка, как и слив, должен быть закрыт.

После соединения всех необходимых элементов нужно проверить надежность и качество креплений. Для этого следует открыть воду в кране и наполнить бачок. Если вы заметили утечку, то ее необходимо устранить. При этом вода может остаться в бачке.

Далее нужно произвести подключение унитаза к канализации. Для этого сливное отверстие сантехнического прибора необходимо вставить в отвод канализационной трубы, используя подходящую гофру. Существуют и такие модели, которые можно собрать без ее использования.

Завершив все работы, следует убедиться в достаточной герметичности установленной системы. Чтобы это сделать, необходимо на время прикрутить чашу к раме. После этого ее снова нужно будет снять. Монтировать эту деталь можно только в завершение всех монтажных работ.

Учтите, что проводку канализационной трубы надо подключить до начала установки самой инсталляции. Ее диаметр должен составлять 100 мм (норма). Ее нужно прокладывать с особым уклоном.

Отделка

После монтажа всех составляющих необходимо закрыть конструкции гипсокартонным листом. Функциональные элементы обязательно нужно зашить подобными листами/панелями. Для санузла следует покупать только влагостойкий гипсокартон, который является более прочным и износостойким, нежели простой материал.

Чтобы отделка была более надежной, ее рекомендуется прикрутить к металлическому каркасу, собранному из профиля, а также раме от унитаза.

Обшивку можно произвести двумя способами:

• по всей плоскости перекрытия;
• только по плоскости, где находится инсталляция.

Второй способ отделки предусматривает формирование маленькой полки, находящейся непосредственно над чашей. Ее допустимо применять для размещения нужных хозяевам предметов. После этого закрытый барьер нужно отделать плиткой или ПВХ-панелями – все зависит от того, каким образом оформлены остальные перегородки в комнате.

Установка классического унитаза с бачком

Перед монтажом унитаза стоит обратить внимание на состояние канализационных и водопроводных труб. Их проще и быстрее заменить на этапе установки унитаза, чем после ее завершения

Если трубы загрязнены, их следует прочистить любым способом. Если на водопроводном патрубке отсутствует кран, перекрывающий подачу воды к сливному бачку унитаза, его следует установить.

В большинстве случаев унитазы и бачки продаются в рассоединенном виде. Но внутренняя арматура в сливных резервуарах, как правило, изначально собрана в рабочий вид, что значительно облегчает и ускоряет процесс. Перед началом установки следует проверить комплектацию сантехнического оборудования, сверить ее с инструкцией и убедиться, что все компоненты присутствуют. Также обязательно производите внешний осмотр фаянса. Не поленитесь вытащить его из коробки внимательно осмотреть на предмет трещин и сколов. Лучше потратить на это время, чем потом делать возврат.

 Дальнейшие работы проводятся по такой схеме:

Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Сначала нужно «примерить» унитаз и расположить его в том месте, где он будет установлен. Не фиксируя его, следует сделать на полу пометки маркером в местах, где располагаются точки крепления. Если соединение с канализационной трубой будет производиться с помощью фановой трубы, то примерку обязательно нужно делать вместе с ней.
Затем в кафельной плитке необходимо просверлить отверстия под дюбеля, используя перфоратор или дрель со сверлом по бетону. Если старые отверстия подходят для нового унитаза по расположению и расстоянию между ними, этот этап можно пропустить. Во время сверления отверстий в плитке будьте осторожны. Не стоит сразу включать перфоратор, так можно получить значительные сколы верхнего покрытия плитки. Сначала следует сверлом с твердотельной напайкой (копьевидное сверло по бетону) просверлить отверстие в самой плитке на небольших оборотах, а уже потом можно включить функцию удара и досверлить отверстие до необходимой глубины.Далее нужно забить дюбеля в созданные отверстия.
На четвертом шаге проводится фиксация унитаза на крепежах

Важно, чтобы крепежные детали были правильно собраны – на винтах должны присутствовать уплотнительные прокладки и шайбы, которые защитят хрупкий материал унитаза от повреждений при избыточной затяжке резьбовых соединений. Верхние части крепежей следует закрыть декоративными заглушками, если они были предусмотрены в комплекте

Этот этап может проводиться одновременно с подключением унитаза к канализационной трубе. Например, вы решили подсоединить унитаз фановой трубой, а не гофрированной трубой. Тогда придется сначала соединить трубы, а уже потом производить крепление фаянса к полу.

Если поверхность напольного покрытия изначально является неровной и вымощена кафельной плиткой, то унитаз станет неровно и может немного покачиваться. Крепить его на такой кафель нельзя. Со временем из-за плохой опоры может произойти растрескивание основания сантехники. Исправить ситуацию можно с помощью плиточного клея или силиконового белого герметика. Для этого на подошву унитаза наносят герметик или клей и унитаз выставляется по уровню. При необходимости для его удержания в нужном положении под него засовывают подкладки, это может быть кусочек линолеума, пластика или даже обычные спички. Излишки герметика и клея удаляются. После застывания герметика или клея они образуют достаточно прочное основание, которое выдерживает вес самого унитаза вместе с человеком.

Здесь, чтобы зафиксировать унитаз в нужном положении использовали кусок провода.
В данном случае, чтобы выставить унитаз по уровню используются деревянные клинья.

• Убедившись, что унитаз установлен по уровню, можно прикреплять крышку и ободок. Как правило, с этими процедурами не возникает особых трудностей – они достаточно просты и описываются в инструкциях к сантехническим изделиям.
• На следующей стадии выполняется подсоединение к канализационной системе. Здесь возможны несколько вариантов действий, конкретный выбор зависит от модели и конструкции унитаза. Выпуск может быть сделан прямо, под углом или в пол. Каждый способ следует рассмотреть более детально.

Установка

Для установки инсталляции понадобится следующий инструмент:

• Перфоратор, оснащённый буром для проделывания отверстий под дюбели;
• Ключи необходимого размера для закручивания шурупов;
• Строительный уровень;
• Рулетка. С её помощью будем выставлять унитаз.

Обратите внимание! Перед монтажом рамы и санитарно-технических приборов осмотрите комплектацию. При необходимости купите дополнительные крепёжные элементы и прокладку, которая устанавливается между стеной и унитазом.
Крепление рамы. Согласно строительным нормам, установка инсталляции проводится до отделочных работ

На начальной стадии при помощи перфоратора и сверла делают отверстия в стене, фиксируют раму, используя для этого необходимые крепёжные детали. Теперь нужно подключить сливной бачок к водопроводной системе. Подводящая труба закрепляется в боковой части резервуара или снизу

Согласно строительным нормам, установка инсталляции проводится до отделочных работ. На начальной стадии при помощи перфоратора и сверла делают отверстия в стене, фиксируют раму, используя для этого необходимые крепёжные детали. Теперь нужно подключить сливной бачок к водопроводной системе. Подводящая труба закрепляется в боковой части резервуара или снизу.

Далее подключают выпуск инсталляции до входа канализации. Следует заметить, что в большинстве случаев в комплектацию приборов входит стандартная труба, имеющая диаметр 9 или 11 сантиметров, что позволяет обойтись без переходника. Лучше всего если унитаз будет сразу подключаться к стояку без гофры и других соединений. В таком случае в канализационной трубе не будет скапливаться жир с кухни и другой мусор.

На завершающем этапе монтажа инсталляции место установки зашивают листами гипсокартона, которые крепятся на стене по заранее устроенному каркасу из металлического профиля. Перед отделочными работами, укладкой плитки на месте сливной кнопки устанавливают манжету и заглушку, которые защитят резервуар от попадания строительного мусора.

Каркас из металлопрофиляОбратите внимание! По мнению экспертов, к монтажу унитаза нужно приступать через 10 дней после отделочных работ.

Сантехнику точно подгоняют под вход канализационной системы. Между плиткой и унитазом устанавливают специальную прокладку, которая садится на силикон. После этого можно затянуть гайки и проверить прибор на герметичность (для этого необходимо слить воду). На завершающем этапе работ устанавливают кнопку сливного бачка.

https://youtube.com/watch?v=2z3XIPxMkPE%3F

Как установить блочную систему

Под блочную конструкцию проделывают в стене специальную нишу. Каркас прикладывают к стене, рассчитывая необходимую высоту, сразу отмечают точки для крепежных элементов. С помощью перфоратора сверлят дырки под дюбеля для инсталляции с бачком. Все соединения оснащают прокладками, проверяют на наличие протечек, затем подводят к водопроводу. В подготовленную нишу в стене встраивают штифты, на которые навесят унитазную чашу. Место между стенами (основной и фальшивой) заделывают кирпичом. Если этого не сделать, то прибор будет вдавливаться в перегородку, что приведет к нарушению отделочного материала.

Далее отверстие закрывают при помощи листов из водостойкого гипсокартона, как правило, двумя слоями. Лист оборудуют ревизионным окном, на которое сверху устанавливают панель для смыва. Далее чашу унитаза монтируют к каркасу.

Как установить рамную систему:

1. Для начала выбирают место под раму, которую можно монтировать и к стене, и к полу. При этом определяют высоту унитаза от пола.
2. Устанавливают бачок, к которому подводят трубу водопровода с помощью входного фитинга.Справка! Для водопровода не стоит выбирать гибкие шланги, которые прослужат меньше, чем унитаз с бачком.
   Выпускная труба от унитаза подводится к стояку с помощью гофры либо без нее. Сразу же необходимо протестировать соединения на протечки, пропустив примерно три литра воды.
3. Заключительный этап такой же как в установке с блочной системой. Отверстие закрывают с помощью листов, прорезая отверстия для панели смыва, устанавливают фальш-стену, производят ее отделку.

Пошаговая инструкция

            Монтаж
состоит из трех этапов:

• подготовка;
• монтаж;
• подключение.

Рассмотрим эти этапы внимательнее:

Подготовка

Первый этап заключается в
приобретении комплекта. Затем надо приготовить нужный инструмент:

• рулетка, угольник, линейка;
• строительный (или лазерный) уровень;
• перфоратор с набором буров;
• гаечные ключи на 13 (лучше всего использовать головку);
• маркер.

Перечислены только самые
необходимые инструменты, во время работы могут понадобиться дополнительные
приспособления.

Монтаж и подключение

Когда все инструменты
приготовлены, начинается подключение
инсталляции к канализации, чертеж которого прилагается к инструкции
пользователя.

Порядок действий:

• сборка рамы (если приобретен блочный вид, этап пропускают). Согласно схеме, выполняют сборку несущей конструкции;
• разметка. Отмечают центральную ось установки комплекта. Затем отмечают точки установки дюбелей. Необходимо обеспечить положение инсталляции, чтобы от краев до стены было не меньше 13,5 см;
• сверлят отверстия для дюбелей, крепят к стене (и полу, если надо) раму. Надо обеспечить высоту выпуска унитаза на высоте 23-25 см;
• устанавливают сливной бачок. Подводят к нему воду. Кнопку надо установить так, чтобы она оказалась в 1 м от пола;
• устанавливают крепежные шпильки для унитаза, навешивают чашу, соединяют ее с бачком;
• подключают чашу к канализации. используют либо гофру, либо штатный переходник;
• проверяют работоспособность комплекта. Подают воду, включают поочередно все режимы смыва. Если нет протечек и все способы слива воды работают нормально, установку считают завершенной.

После завершения всех работ приступают к декоративной отделке помещения.

Монтаж инсталляции

Рассмотрим, как установить инсталляцию для унитаза. Весь процесс монтажа заключается в планомерном проведении следующих основных этапов:

• подготовка к монтажу;
• крепление инсталляции;
• подключение устройства.

Подготовительный этап

Первый этап установки оборудования – подготовка – включает в себя:

1. приготовление инструментов, необходимых для работы;
2. выбор места для монтажа конструкции.

Установить унитаз целесообразнее в месте:

• оборудованным подводкой водопроводных и канализационных труб. Если монтаж унитаза производить вдали от коммуникаций, то необходимо проведение дополнительных работ по удлинению трубопроводов, что приведет к увеличению временных и денежных затрат;
• где унитаз не будет мешать. В квартирах чаще всего предусмотрены специальные ниши, позволяющее сэкономить небольшое пространство туалетной комнаты. Если унитаз располагается в загородном доме, то выбирается место, удаленное от кухни и жилых помещений.

Для выполнения работы потребуются следующие инструменты:

• рулетка, строительный уровень, маркер для проведения замерочных работ;
• дрель, перфоратор и набор сверл для подготовки крепежных отверстий;
• гаечные ключи для сборки конструкции и ее крепления.

Инструменты, необходимые для монтажа инсталляции

На этапе подготовки важно проверить наличие всех крепежных элементов, входящих в комплект инсталляции, подводки для воды и канализации, а также уплотнительных колец, необходимых для подключения коммуникаций

Монтаж устройства

Установка инсталляции своими руками производится по следующей схеме:

1. сборка рамной конструкции. Если монтируется блочная инсталляция, то этот этап пропускается. При сборке устройства рекомендуется четко придерживаться приложенной схемы и надежно зафиксировать все крепежные элементы;

Инструкция для сборки устройства

разметка мест на стене и полу для фиксирующих болтов

При проведении работы важно учитывать размеры декоративной отделки помещения;

Определение мест крепления каркаса к стене и полу

1. сверление отверстий и вставка дюбелей для дальнейшего крепления инсталляции;

Подготовка отверстий для крепления конструкции

крепление каркаса инсталляции

При установке оборудования важно соблюсти следующие параметры: элементы крепления унитаза, расположенные на каркасе инсталляции, должны находиться на расстоянии, соответствующем аналогичному параметру на самом унитазе; выход канализационной трубы должен располагаться на высоте 23 см – 25 см от пола; оптимальная высота расположения подвесного унитаза составляет 40 см – 48 см от напольной плитки или иного финишного покрытия;

Рекомендуемые расстояния при монтаже инсталляции

Важнейшим этапом при установке каркаса является его выравнивание в горизонтальном и вертикальном направлениях. Регулировка каркаса производится специальными винтами, предусмотренными конструкцией оборудования.

1. установка сливного бачка. При фиксации бачка унитаза необходимо учитывать высоту расположения кнопки слива. Наиболее универсальным является расстояние, составляющее приблизительно 1 м от пола туалетной комнаты. Данный параметр считается оптимальным для использования туалета и детьми, и взрослыми;

Монтаж сливного бачка для подвесного унитаза

1. монтаж креплений для унитаза.

Установка крепежных элементов для унитаза

Подключение инсталляции

Подводка воды к сливному бачку может быть выполнена:

• сбоку;
• сверху.

Выбор способа подключения воды зависит от конструкции используемого бачка. Для подведения воды рекомендуется использовать жесткие пластиковые трубы, а не гибкую подводку, так как срок службы труб намного превышает сроки использования подводки.

Для прочности место соединения трубы и бака уплотняется прокладкой и обрабатывается герметиком.

Подключение сливного бачка к водопроводу

Унитаз и канализационная труба могут соединяться:

• посредством врезки в трубу. Такое соединение считается наиболее оптимальным, но его не всегда можно выполнить на практике, так как совместить сток от унитаза и трубу достаточно сложно;
• с использованием пластикового переходника;
• с использованием гофротрубы.

В случае невозможности прямого соединения рекомендуется применять пластиковые переходники, так как срок службы гофрированной трубы меньше.

Полный процесс установки и подключения инсталляции можно посмотреть на видео.

После монтажа и полного подключения всех устройств можно приступать к окончательной отделке ниши и присоединению унитаза.

Обшивка инсталляции

После окончания монтажа инсталляции совершается переход от сантехнических работ к общестроительным. Все элементы системы, а также инженерные коммуникации прячутся за фальшстеной, защитным экраном или в коробе. Приоритетный вариант — перегородка из ГКЛ от пола до потолка. Для ее установки по стенам и стяжке крепится направляющий металлический профиль.

К нему саморезами по металлу прикручиваются ребра жесткости из профиля CD (потолочного). Таким образом формируется обрешетка для крепления листового материала. В гипсокартоне высверливаются отверстия под патрубки и шпильки унитаза, а так же вырезается окно под панель с кнопками, после чего инсталляция обшивается ГКЛ.

В помощь самоучкам рекомендуем посмотреть работу «Как обшить инсталляцию в туалете», где подробно описано, как ставить обрешетку и правильно закрепить на ней ГКЛ.

Особенности механизмов бачка инсталляции унитаза

В большинстве случаев ремонт подвесного унитаза связан с проблемами сливной и заливной арматуры бачка. Работа всех механизмов инсталляции взаимосвязана. При нажатии на клавишу смыва открывается клапан слива, заданный объем воды уходит в чашу. Как только сливной клапан закрывается, включается заливной механизм. Как только бачок наполнится, подача поды автоматически перекроется.

Арматура бачков скрытого монтажа имеет простой принцип работы. Страдает она от естественного износа резиновых, силиконовых комплектующих из-за жесткой воды или деформаций пластиковых деталей.

Установка бачка

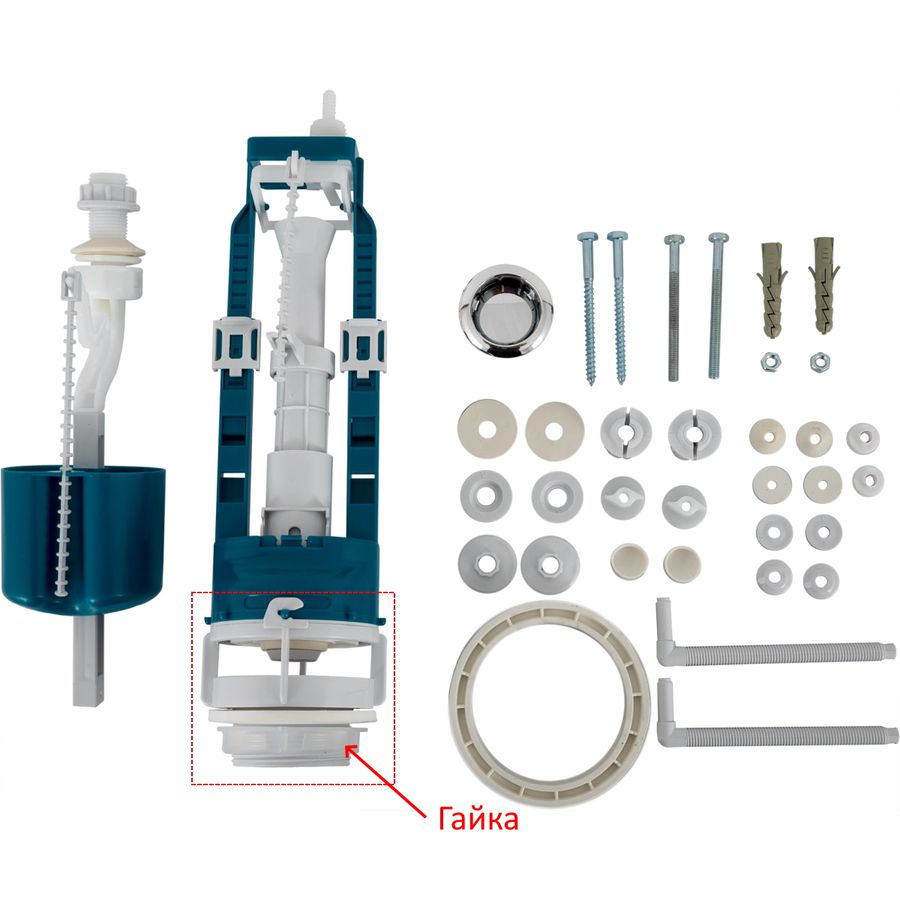

Перед установкой бачка сначала следует вкрутить в него специальное пластиковое монтажное кольцо от сливной фурнитуры. В последствии на данное кольцо будет крепиться сама фурнитура. Данное кольцо крепится на бачке с помощью большой пластиковой гайки.

На фото пластиковое монтажное кольцо выделено красной линией. Чтобы рассоединить сливную фурнитуру и монтажное кольцо, нужно немного крутануть их относительно друг друга.

Как правило, бачок соединяется с чашей унитаза через специальную резиновую прокладку, которая идет в комплекте. Рекомендуется перед установкой смазывать данную прокладку силиконовым герметиком, хотя если все правильно собрано, то и без силикона все герметично собирается. Установив прокладку в соответствующее отверстие для воды в унитазе, можно ставить сам бачок и фиксировать его болтами

Важно не переусердствовать, чтобы не сорвать резьбу и не повредить дно резервуара

Сама пластиковая наливная и сливная фурнитура может сильно отличаться в зависимости от производителя. Поэтому можно лишь дать совет очень внимательно читать инструкцию по сборке и настройке данной фурнитуры. Успех настройки кроется в незначительных деталях в самой инструкции. Например, автор данной статьи потратил довольно много своего времени, чтобы правильно настроить двойной слив на одном унитазе с новой фурнитурой. Хотя в многочисленных отзывах о данной фурнитуре люди писали, что это невозможно и производитель обманывает своих покупателей. Но как оказалось все возможно, просто нужно внимательно читать инструкцию. Если бы я сразу внимательнее прочитал инструкцию, то не потратил бы столько своего времени.

После монтажа бачка устанавливаем сливную фурнитуру. Её крепим на монтажном кольце просто поворотом руки.

После устанавливаем наливную фурнитуру и подсоединяем гибкий водопроводный шланг. Настройка наливной фурнитуры унитаза, производится также по инструкции к ней.

Также следует убедиться в герметичности всех стыков. Если между бачком и унитазом сочится вода, нужно аккуратно дотянуть гайки.

Обратите внимание: в разных моделях унитазов отверстия для водопроводных патрубков могут находиться как справа, так и слева. Этот момент нужно учесть еще на стадии покупки сантехники, исходя из расположения трубопроводов в помещении санузла
