Каким должен быть уклон канализации

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

• прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
• уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
• минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
• гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравится2Не нравится

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

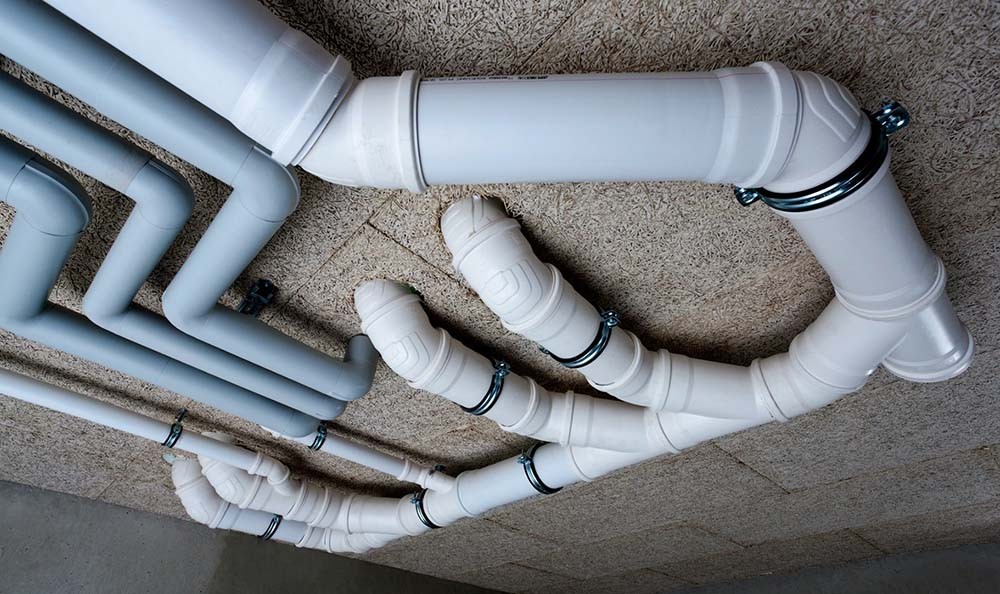

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

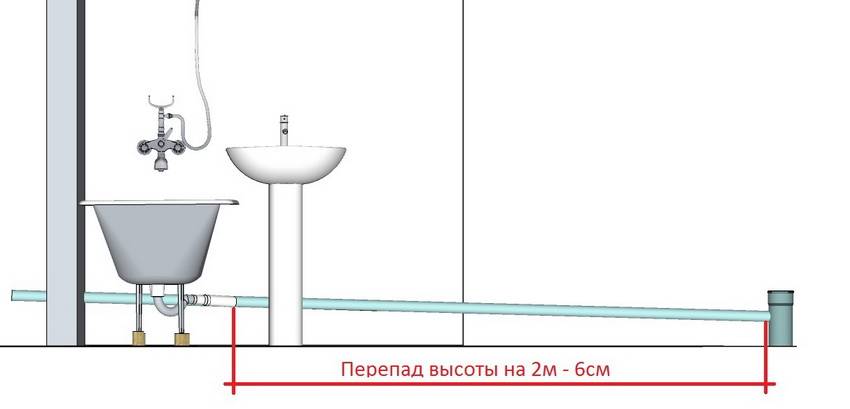

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Как избежать ошибок при устройстве бытовой канализации

Две полярные ошибки при устройстве канализации:

• Слишком маленький наклон или его отсутствие Маленькая скорость потока, не обеспечивающая смыв плотных фракций со стенок труб, дальнейшее накопление которых приведет к засору. Определенный объем сточной воды с примесями различной плотности не вымывается и остается в трубах, провоцируя заиливание образование неприятных запахов, проникающих в жилые помещения.
• Слишком большой наклон. Парадоксально, но и тут частые профилактические прочистки гарантированы. Ведь интенсивный поток фекальных вод не успевает захватывать и удалять твердые фекальные фракции, даже напротив, напором будет напрессовывать их на стенки труб. Стыки и запорные клапаны будут работать под постоянной нагрузкой с риском поломки.

Что такое угол наклона трубопровода

Уклон трубопровода необходим, чтобы стоки самотеком уходили к колодцу и не задерживались на стенках

Монтаж автономной канализации начинается с предварительных расчетов протяженности магистрали, диаметра труб и их уклона. От этого будет зависеть скорость течения воды внутри и направление движения

Особенно важно соблюдать правила, если канализация планируется самотечная. Гравитационные силы будут направлять нечистоты естественным способом к месту их хранения

Угол наклона канализационной трубы в частном доме зависит от таких показателей:

• Диаметр труб. Чем он больше, тем наклон меньше.
• Материал, из которого изготовлены трубы. Гладкая внутренняя поверхность способствует быстрому прохождению воды и мусора по канализации. Чугун, асбестоцемент и некоторые виды синтетических материалов имеют шероховатую поверхность, на которую со временем налипает большой слой ила. Это снижает производительность трубы. Даже при большом диаметре пропускная способность снижается, и в доме возникает затопление, если вовремя не принять меры для прочистки. Чистить забитую трубу придется регулярно, а это неудобства, затраты на химические средства и вызов сантехника.
• Схема размещения системы канализационных труб в доме. Меньший диаметр для стоков в ванной, душевой и на кухне предполагает больший наклон трубы.

Помимо угла наклона для корректной работы системы водоотвода важно отсутствие острых и прямых углов в соединении частей труб и на поворотах. При несоблюдении правил возможны следующие проблемы:

При несоблюдении правил возможны следующие проблемы:

• заиливание трубы и прекращение работы канализации, что влечет за собой повышение уровня воды в унитазе, раковине и возникновение проблемного стока в ванной;
• появление неприятного запаха в квартире из-за плохой работы сифонов;
• прорыв трубы и затопление подвального помещения.

Расчет уклона

Рассмотренные выше правила соблюдения уклона при монтаже труб канализации не сразу доступны для понимания рядового обывателя. Само измерение в десятичной дроби приводит в некоторое замешательство. Здесь нужно осознать, что снижение рассчитывается в метрах, а норматив принимается на 1 метр трубопровода. Например:

Очень важен расчет показателя на наружном участке, где заранее необходимо определиться с глубиной канавы под водоотвод.

На расчет уклона труб канализации влияет уровень наполненности трубы. Показатель вычисляется по формуле:

Высота воды/Трубный диаметр.

Минимальный уровень наполненности согласно СНиП 2.04.01-85 – 0,3, предельная высота воды – 1. Наиболее практикуемые значения при расчете уклона – от 0,3 до 0,6. Скорость наполнения разнится в зависимости от материала изготовления труб (в чугунных и асбестоцементных она более высока, нежели в полипропиленовых по причине большей шероховатости стенок). Например, металлическая коммуникация с сечением 110мм должна иметь уклон канализационной трубы:

0,6/110 = 0,005, то есть 0,5см на каждый проложенный метр.

Ошибки в расчете уклона санитарно-технической коммуникации дорого обойдутся пользователю системы, потому что ее работа будет малоэффективной и непродолжительной. Особенно грустный исход ожидает владельца частного дома, где для сбора сливов применяется септик, а не сточный водоотвод. Септик в данном случае не будет регулярно прочищаться потоком воды, что приведет к его забиванию нечистотами.

Когда невозможно выдержать нужный наклон?

Когда монтаж сопровождается трудностями и, выдержать правильный угол наклона не удается, принимают следующие действия:

Расчеты, которые входят в рамки допустимых отклонений, могут применяться при прокладывании канализационной системы

Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться чистка.

На трудных участках сделать перепады высот

Организовать их посредством установки дополнительных колодцев. С их помощью проложить коммуникации должным образом, соблюдая фиксированные нормы. Численность колодцев может быть разной. От одного до нескольких. В зависимости от трудных случаев, протяженности канализации.

Если выдержать стандартные показатели невозможно и, работа системы не будет обеспечена должным образом путем самотека, то нужно установить фекальный насос. Устройство подойдет как для конкретной канализационной ветки, так и для всей системы в совокупности.

При прокладке пластиковых труб хозяева будут уверены, что чистка будет происходить значительно реже, чем в случае с чугунной системой. Трубы из пластика имеют гладкую внутреннюю поверхность, обеспечивающую быстрое скольжение стоков. Чугунные имеют не идеально ровную поверхность. Из-за наличия мелких зазубрин, частичек отходы будут останавливаться и нарастать быстрее.

Как рассчитать угол уклона

В квартирах и частных домах для укладки канализации используют два вида труб – 50 мм и 110 мм, внутренний трубопровод малого диаметра ведут от установленной сантехники — раковин, ванн, душевых кабин, кухонных моек к центральному стояку или отводной трубе сечением 110 мм. Унитаз подключают непосредственно к трубе большого размера (110 мм) через гофру или переходные пластиковые муфты аналогичного размера.

С задачей расчета общего угла наклона канализационной линии справится даже школьник младших классов, для этого ее общую длину в метрах умножают на стандартный показатель уклона, принятый для одного погонного метра.

К примеру, если ванна находится в 3-х метрах от центрального стояка, то перепад высот между торцами труб, входящими в сифон и стояк, должен составлять 30 мм х 3 = 150 мм. Видно, что перепад довольно велик, поэтому ванны, душевые кабины и унитазы стремятся располагать как можно ближе к стояку. Сифоны моек и раковин находятся на большей высоте от уровня пола, поэтому их можно относить на дальние расстояния от стояка.

При прокладке наружной канализации используют трубопровод диаметром 110 мм, обычно стоки отводят в накопительную емкость или септик для их дальнейшей очистки. При этом уклоны играют решающую роль при определении расстояния от дома до очистных сооружений, что рассмотрено в приведенных ниже примерах.

В стандартном септике горловина располагается выше резервуара, в который входит канализационная труба, приблизительно на 600 мм. Это значит, что если труба отходит от дома по самой поверхности земли, и у канализационной трубы 110 мм должен быть уклон 20 мм на погонный метр, то септик придется размещать на расстоянии (600 мм / 20 мм = 30) 30 м от дома. Максимальное расстояние всегда можно сделать меньше, увеличив уклон трубопровода на некоторую величину, но по различным причинам делать быстрый самотек нежелательно.

Чтобы защитить канализационную трубу от промерзания, ее придется утеплять и опускать под землю у цоколя здания хотя бы на 200 мм, в этом случае септик придется приблизить к дому на 10 м. При большем заглублении наружной канализационной трубы с более высокими шансами защиты от промерзания, к примеру, на 400 мм, расстояние от дома до септика составит всего 10 м.

Показатели наполненности трубы

Как определить уклон сточных труб

Большей частью бытовая канализационная сеть — самотечная система, в которой стоки перемещаются по магистрали под воздействием силы тяжести. Потому при её обустройстве просчёты недопустимы. Начиная прокладку канализации, следует знать доподлинно, какой уклон труб в системе должен быть соблюдён в расчёте на 1 метр.

При этом — чем больше сечение труб, тем меньше их уклон.

Таблица соотношения угла наклона и диаметра труб

Диаметр труб, мм	Минимальный коэффициент уклона	Максимальный коэффициент уклона
40	0,03 (3 см/1 пог. м)	0,04 (4 см/1 пог. м)
50	0,025 (2,5 см/1 пог. м)	0,035 (3,5 см/1 пог. м)
80	0,015 (1,5 см/1 пог. м)	0,02 (2 см/1 пог. м)
100 (110)	0,012 (1,2 см/1 пог. м)	0,02 (2 см/1 пог. м)
150 (160)	0,007 (0,7 см/1 пог. м)	0,01 (1 см/1 пог. м)
200	0,005 (0,5 см/1 пог. м)	0,008 (0,8 см/1 пог. м)

Если сечение труб, допустим, 50 мм, то после прокладки системы с учётом коэффициента минимального уклона 0,02 перепад высоты между концами канализации на расстоянии 1 метр будет равен 2 см.

Расчёт уклона проводится 2 способами:

• с помощью уравнения Колбрука-Уайта, однако это могут сделать лишь профессионалы;
• и путём определения соответствия стремительности движения стоков (V) нормативному коэффициенту (K).

Расчёт уклона при создании канализации

При сборке и установке внутренней или наружной сети уклон труб чётко обозначен в нормативных правилах и рассчитывается в несколько этапов:

1. Определяют наполнение труб стоками по формуле Q= H/D, где:

Q — расчётный уровень наполнения системы;

D —сечение труб;

H — высота стоков в трубах.

Естественно, если Q=0, значит, трубопровод пустой. А при Q=1 (предельное максимальное значение) полностью заполнен, однако при таком раскладе совсем нет уклона, что недопустимо для нормальной эксплуатации канализационной сети. Поэтому при разводке системы в частном доме укладывать трубы по наибольшему значению не рекомендуется.

Золотой серединкой принято считать наполненность сети в пределах 50–60% от максимального показателя, чтобы оставалось ещё место для вентиляции системы. Но с учётом материала труб. Следовательно, оптимальный коэффициент наполненности водостоков (К) для полимерных и стеклянных промышленных изделий равен 0,5. А для металлопроката или асбестоцементных труб с шероховатостью внутри — 0,6. Именно при таких параметрах скорость перемещения стоков по трубопроводу считается наилучшей.

2. Высчитав уровень наполнения труб, определяют скорость течения потока, при которой система водоотведения будет действовать без заиливания и засоров.

Согласно своду правил, уровень наполненности трубопровода должен составлять не меньше 30% (0,3), а быстрота движения стоков (скорость) — не меньше 0,7 м/с.

Для дальнейшего расчёта используют неравенство V(√Q) ≥ K, где:

V — скорость стоков внутри сети;

K — оптимальный коэффициент наполненности;

Q — расчётный показатель наполнения труб.

Согласно формуле, соотношение скорости канализационных стоков (V) к расчётному значению наполненности системы (Q) должно быть больше или равно оптимальному коэффициенту (К) для соответствующего вида труб.

Конечно же, самостоятельно рассчитать уровень наполнения системы и скорость канализационных стоков без профессионального оснащения довольно затруднительно. Вследствие чего на практике чаще всего используется безрасчётная методика.

Определение угла наклона водоотводной сети без формул

При организации наружной канализации берут за основу наибольшее и наименьшее значение уклона труб на 1 погонный метр, обусловленное СНиП 2.04.03-85 п. 2.41, а безрасчётные участки внутренней сети прокладывают соответственно п.18.2 свода нормативов и правил 2.04.01-85.

Если же нет возможности провести расчёты или не хочется изучать нормативы и разбираться в таблицах, то поступают ещё проще — угол наклона определяют по формуле 1/D, где D — наружный диаметр труб в миллиметрах.
