Самодельная телевизионная антенна: для DVB и аналогового сигнала – теория, типы, изготовление

Популярные усилители

Для улучшения качественного изображения на рынке радиотехнических приборов продаются различные усилители. В устройствах можно регулировать усиление. Большинство приборов имеют несколько выходов для подключения к нескольким телевизорам.

Модели для усиления эфирного и спутникового сигналов

Различные факторы могут негативно влиять на уровень телесигнала. Увеличить его помогают современные радиотехнологические устройства. Они обладают рядом преимуществ: мобильностью, высоким коэффициентом усиления и большим выбором моделей. Благодаря совместной работе антенны и усилителя можно смотреть телевидение в хорошем качестве.

Приемная телевизионная антенна принимает от телецентра электромагнитное излучение, которое наводит на ее токопроводящих элементах токи, поступающие в коаксиальный кабель. В зависимости от конструкции антенны с направленными свойствами удается получить сигнал разной мощности. В связи с этим вводят понятие коэффициента направленного действия тв антенны, показывающего, во сколько раз сигнал на ее выходе превышает сигнал от полуволнового вибратора, если его поместить в то же место пространства.

Телевизионная антенна с усилителем

Фактический коэффициент усиления по мощности с учетом потерь составит:

К р = КНД∙η,

где η – коэффициент полезного действия, учитывающий потери.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке .

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь – использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.
   От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства

Обратите внимание на следующие опции:

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны	Коэффициент усиления, дБ	Макс. дальность приема без усилителя, км	Макс. дальность приема с усилителем, км	Принимаемый диапазон, МГц
	0–3	15	15	440–800
	3–5	15	40	470–622
	5–11	20	70	Любой (по расчету)
	9	15	60	Любой (по расчету)
	5–6	10	50	Любой (по расчету)
	8–12	30	100	Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Изготовление плоской и пространственной антенны на основе однонаправленной

Чтобы получить обычную плоскую антенну, работающую по всему радиусу горизонта, нужно изготовить аналогичную конструкцию, которая повторит готовую. Они устанавливаются симметрично друг к другу основанием. Провод питания раздваивается и подключается к обеим конструкциям, а кабель к одной из них по умолчанию (но обязательно к несущей, к которой не подключено питание).

Если же нужна пространственная антенна, она также может быть выполнена согласно готовому изобретению, с пересчетом их количества. Потребуется уже три конструкции, которые нужно собрать в форме треугольной пирамиды с основанием из вершин антенны. Она устанавливается только на крыше в вертикальном положении. От каждой из них отводится медный кабель, который собирается в единый комплекс и подключается к электрической сети.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Частотнонезависимая антенна с горизонтальной поляризацией

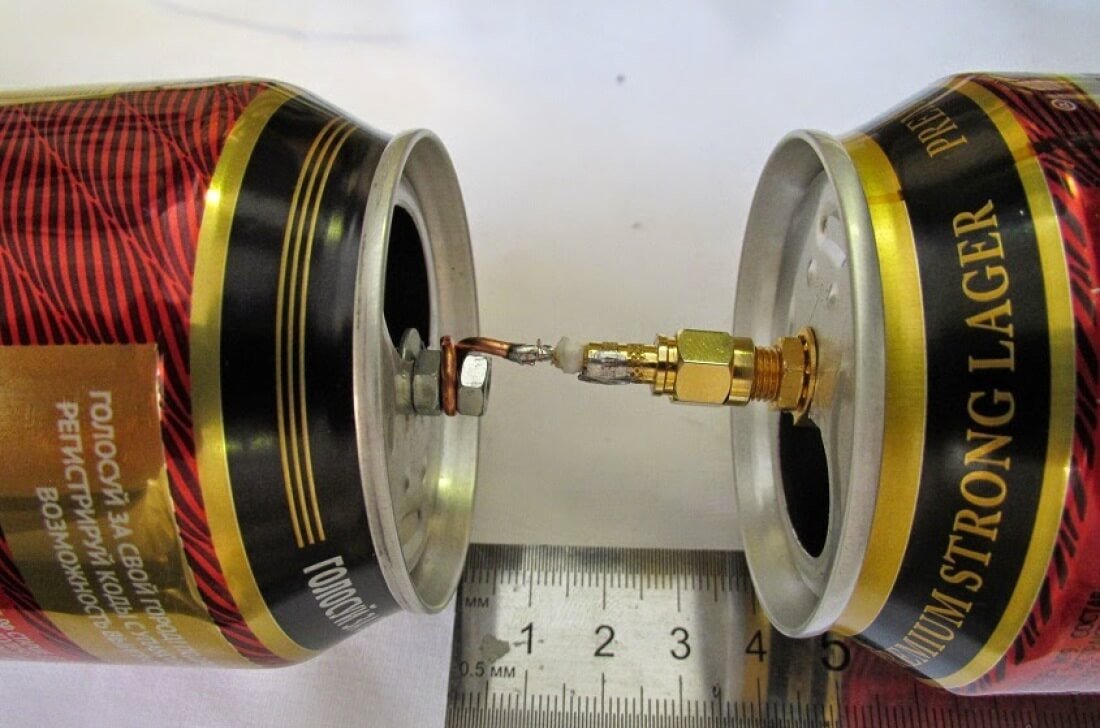

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Почему нужно рассчитывать антенну

С учётом задач, которые должна выполнять антенна, можно собрать всеволновое или же устройство, работающее в каком-то конкретном диапазоне. Причём разница между ними весьма существенная. Универсальные антенны заметно хуже принимают ослабленные сигналы, в особенности те, которые глушатся фоном более мощного излучения. Устройства, работающие в одном диапазоне, не так привередливы к качеству волн.

Задача осложняется ещё и тем, что проверить по факту качество получаемого сигнала после сборки очень сложно, а иногда просто невозможно. В случае с аналоговой антенной всё просто: пусть и с помехами, но она поймает даже слабые отзвуки ретранслятора. Тогда как цифровое ТВ требует стабильного и чёткого сигнала, иначе изображения не будет вовсе, даже шумов. И после сборки оборудования непонятно в чём проблема: в антенне, ресивере или кабеле.

У современных смарт-телевизоров есть функционал, показывающий качественный уровень текущего цифрового сигнала, что заметно облегчает выбор формата будущей антенны, а также её установку. Остальные же устройства лишены таких возможностей

Поэтому так важно правильно провести расчёты, исключив тем самым проблемы с антенной
