Терморегулятор на батареи отопления

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

По способу управления термостаты бывают:

• механические;
• электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

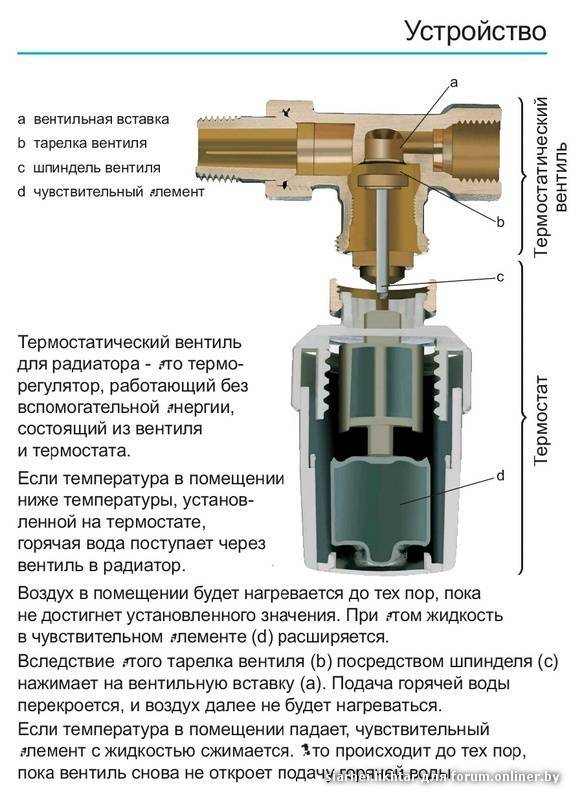

Устройство терморегулятора для батареи

1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

• жидкостные;
• газонаполненные.

Они отличаются друг от друга по таким критериям:

• скорость реагирования на смену температуры окружающей среды;
• подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

• механические;
• электронные;
• полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.

Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

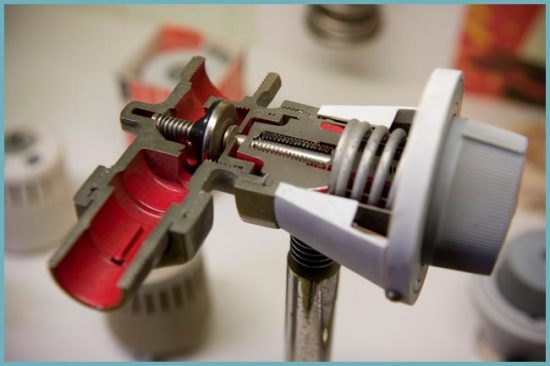

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

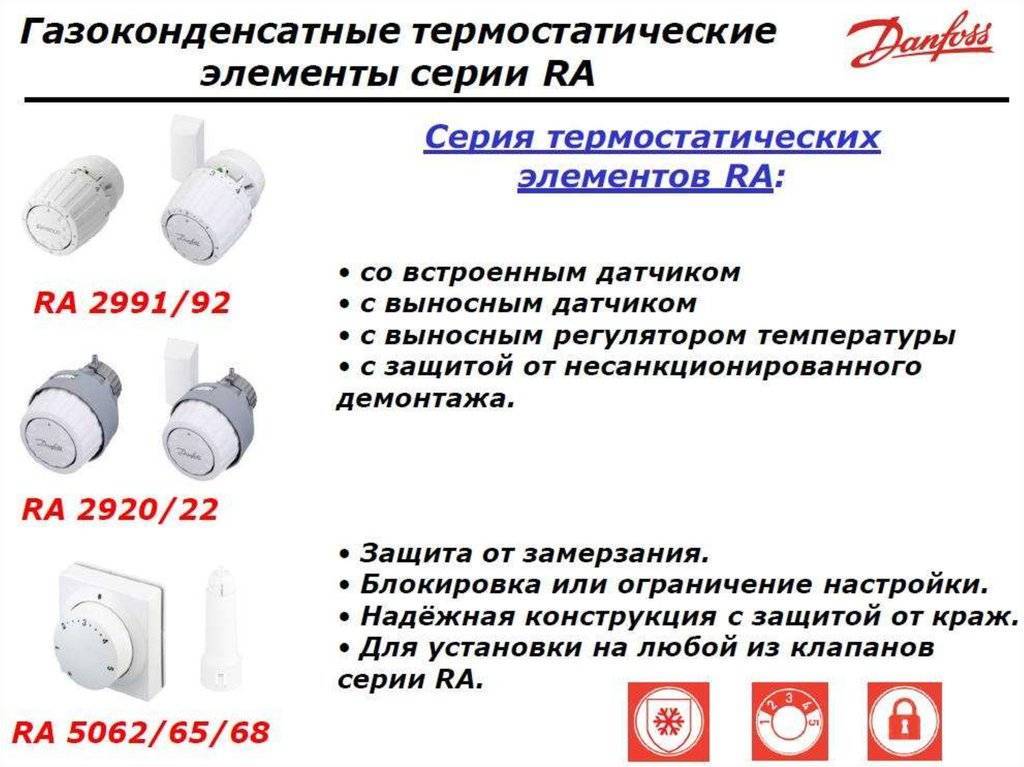

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

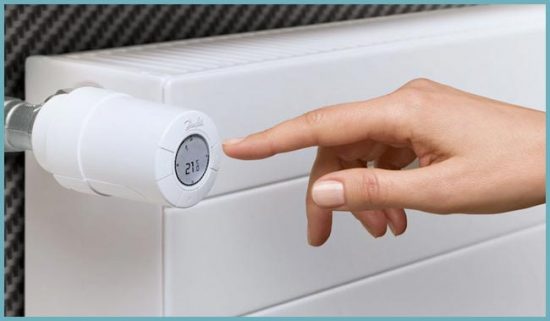

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

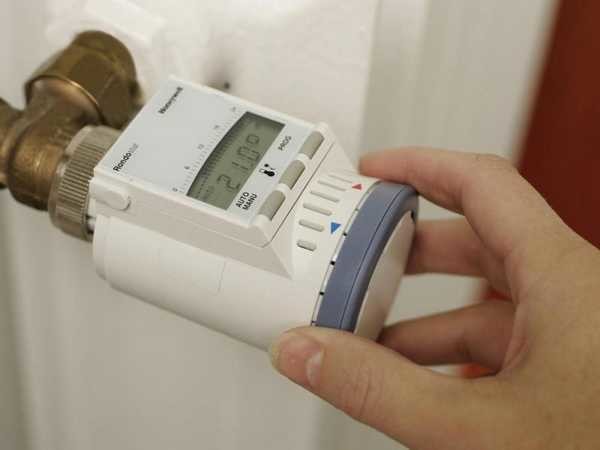

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Виды термостатов для радиаторов отопления

В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.

Механический термостат

Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.

Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.

Механика с электрическим управлением

Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.

Термостат с электрическим сервоприводом

Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.

Электронные модели в системе отопления

Электронные терморегуляторы – боле удобный аналог механического.

Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.

Термостаты для одно, — и двухтрубной системы

В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.

Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

Схема подключения термостата к батарее

Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Настройка терморегулятора

Градация, нанесённая на корпус регулировочной головки, облегчает настройку прибора

1. Прежде чем приступить к настройке термостата, необходимо исключить любые факторы, влияющие на температуру воздуха в помещении. Для этого закрывают окна и двери в комнате, отключают вентиляторы и дополнительные источники тепла. После этого в нужном месте размещают контрольный термометр.
2. Для настройки терморегулятора его головку поворачивают до упора против часовой стрелки. Это положение соответствует полному открыванию клапана прибора, что позволяет теплоносителю беспрепятственно поступать к радиатору. По мере увеличения температуры в помещении до той, которая на 1–2 ºС превышает нужное значение, головку устройства поворачивают до упора вправо.
3. По мере остывания радиатора в помещении установится нужная температура. В это время клапан начинают медленно открывать.
4. В тот момент, когда корпус клапана начнёт нагреваться, а из батареи послышится шум поступающей воды, вращение регулировочного устройства прекращают. На этом настройку прибора считают завершённой.

Современные термостаты с выносными датчиками имеют шкалу, по которой можно выставить нужную температуру, не прибегая к дополнительным методам. Возможно, в процессе работы такого прибора потребуется корректировка для точной установки требуемой температуры.

Термоголовка для радиаторов

Термоголовка – это верхний элемент устройства, она бывает разных конфигураций. Наиболее приемлемые термоголовки подходят со всеми термическими блоками. Если в радиаторе присутствует встроенный термостатический вентиль, то на него можно поставить головку практически любую. Механические элементы по надежности и коэффициенту прочности занимают передовые позиции, дополнительно они оснащаются термостатом. Преимущества:

1. Эти блоки просты.
2. Стоят недорого.
3. Устанавливать их несложно.
4. Имеют длительный гарантированный срок службы.

Есть также модели повышенной протекции, их еще называют: антивандальные. Продаются также системы с выносными датчиками. Работают они по сходным принципам, но имеют различные показатели. Ручные головки похожи на кран и функционируют по сходному принципу. При повороте крана в ту или другую сторону проходит через блок больше или меньше теплоносителя. Механические элементы надежны, но они работают не совсем точно (в отличие от электронных). Ставятся такие блоки на входе и выходе, регулировать можно два – одновременно.

Более комплексный прибор, поддерживающий точно температуру в режиме «автомат» — это сильфон. Имеет конфигурацию в виде эластичного цилиндра, который заполнен субстанцией (газ или жидкость). Отличительные признаки вещества – повышенный показатель расширения. То ест незначительного увеличения температуры вполне достаточно, чтобы объём резко вырос.

Сильфон опирается на «пробку», она расположен в верхнем положении, пока субстанция в сильфоне не нагревается. С ростом температуры цилиндр растет в объёме, воздействует на «пробку», который начинает закупоривать входное сечение.

Радиатор все меньше пропускает теплоносителя и охлаждается. Субстанция в сильфоне сжимается, цилиндр также уменьшается в размерах, шток поднимается, после этого увеличивается поток, проходящий через радиатор. Все это провоцирует дополнительное нагревание. Благодаря такой работе, температура в комнате остается константной, при этом каким является сильфон может быть любым (жидкостной или газовой версии). Чаще всего термоголовки снабжаются жидкостными сильфонами, они проще в плане конструкции и более функциональны.

Механическая термостатическая головка монтируется так, чтобы она была направлена в комнаты. В подобной ситуации температура измеряется с меньшей погрешность. Внешние датчики соединяются с термоголовкой с помощью специальной трубки, расположить ее можно в любой точке помещения.

Электронные головки показывают точные показатели, они снабжаются дополнительно двумя батарейками. Подобные приборы несколько громоздки и не всегда удобны для монтажа. В подобных ситуациях шток перемещается благодаря цифровому процессору, преимущества подобных головок в наличии дополнительного функционала. Например, можно программировать температуру в течение суток. Механические головки более просты и надежны, стоят они недорого, поэтому большинство пользователей предпочитает приобретать именно такие приборы.

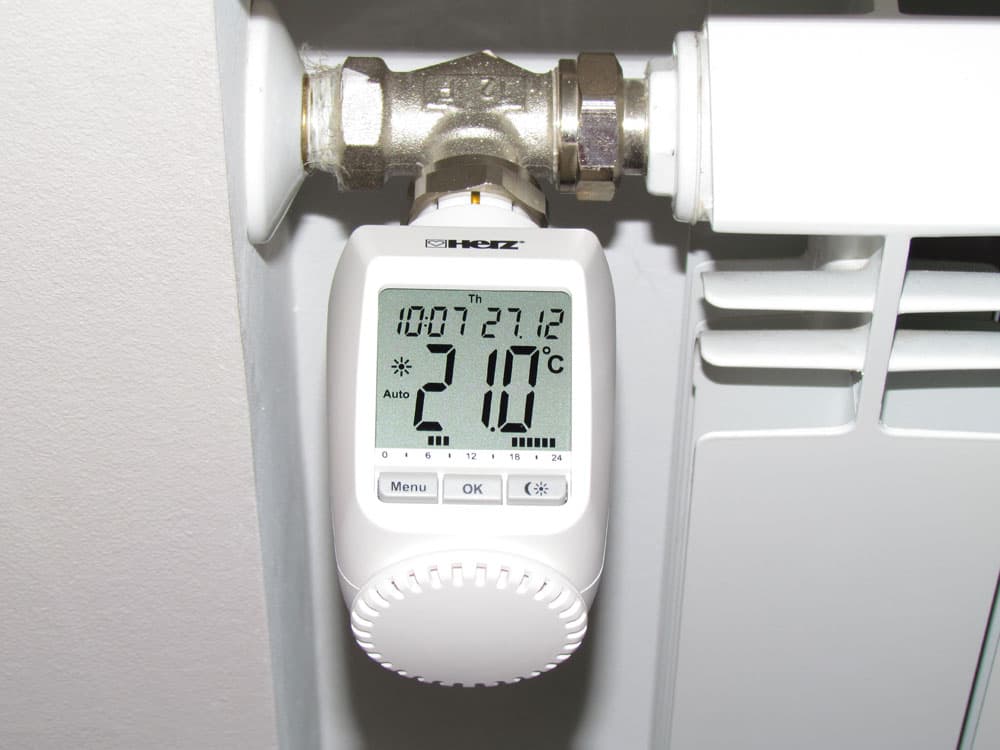

Термоголовка с электронным датчиком

Как пользоваться батареей с терморегулятором?

Термостатический регулятор имеет несколько параметров, обозначенных цифрами. Их выбор позволяет регулировать температуру в помещениях под запросы пользователей, к функциям помещений. Например, в гараже не нужно иметь такую высокую температуру воздуха, как в ванной комнате.

Первый параметр почти всегда помечен звездочкой (снежинкой). Может показаться, что он означает полное отключение отопления, закрытие клапана. Этот параметр означает защиту от замерзания. Термостат отрегулирует работу нагревателя так, чтобы температура в помещении не упала ниже 5 °C.

В зависимости от производителя, модели, параметры могут отличаться. Обычно регулятор имеет следующие режимы работы:

Помещение	Рекомендуемая температура воздуха, °C
лестничная клетка	11
коридора, комнаты для занятий хобби, лаборатории	16
комнаты жилого дома, столовая	21
ванная комната	26
бассейн	30

Между цифрами располагаются точки или штрихи, облегчающие выбор промежуточного значения, например, для ночного понижения температуры в коридоре до 14 °C.

Распространенная ошибка – установка термостата на максимум, чтобы быстро прогреть холодное помещение. Независимо от того, какая температура в комнате, убедитесь, что на регуляторе установлена температура, которая должна поддерживаться постоянно.

Пример Если мы приезжаем в холодный дом после нескольких дней отсутствия, вместо того, чтобы настроить устройство на значение 5 (30 °C), надеясь, что воздух нагреется быстрее, нужно установить его на 3, чтобы достичь температуры 21 °C. Термостат в обоих случаях реагирует одинаково – клапан открывается на максимум, пока не будет достигнута нужная температура воздуха. При достижении температуры 21 градус, клапан закроется, если установить регулятор на 5 (температура для бассейна – 30 градусов) и забудем прикрутить термостат, мы перегреем помещение, значительно увеличив потери тепла, расходы на отопление.

Как установить терморегулятор

Перед установкой терморегулятора, а еще лучше перед его покупкой нужно проверить, не установлен ли термостат еще на заводе. Некоторые производители встраивают клапаны в радиаторы в процессе их изготовления. В этом случае нет необходимости покупать все устройство. Понадобится лишь термостатическая головка, которая накручивается на кран термостата.

Некоторые задаются вопросом: «А куда ставить терморегулятор — на вход или на выход радиатора?» Отвечаем: «Исправное устройство проверенной марки будет эффективно работать независимо от того, где оно вмонтировано, на входе или на выходе». Главное, чтобы направление течения теплоносителя совпадало со стрелкой на регулирующем температуру устройстве. А вот от высоты установки регулятора действительно зависит качество работы, как минимум, одной батареи.

Все дело в том, что каждый терморегулятор проходит заводскую калибровку для замеров температуры на определенной высоте. Зачастую подразумевается, что терморегуляторный клапан будет установлен на высоте от 0.6 до 0.8 м, что соответствует верхнему коллектору.

Если же система отопления не предусматривает верхних труб (такое подключение называется седельным), отчаиваться не надо. Есть несколько вариантов выхода из затруднительного положения:

• Можно постараться найти терморегулятор, специально откалиброванный для нижней установки;
• Установить выносной вариант датчика;
• Самостоятельно сделать перенастройку термоголовки (об этом ниже).

Если терморегулятор полностью соответствует конструкции радиаторов и подводки, установить его не составит труда. Нужно просто вкрутить клапан в трубу или подобрать фитинги, подходящие по диаметру и резьбе.

Если установить регулятор не на байпас, то температура будет контролироваться и у соседей, подключенных к стояку. А это не только грозит конфликтом с ними, но и может стать поводом для привлечения к установленной законом ответственности.

Также есть некоторые рекомендации по установке головки термостата на минимальном удалении от стен, подоконников и других конструкций. Это показано на схеме:

В некоторых терморегуляторах их производители не предусматривают функцию блокировки потока жидкости в отоплении. Чтобы исправить этот небольшой недостаток, нужно лишь установить перед клапаном шаровой кран.
