Как сделать термопривод для теплиц своими руками из амортизатора

Поэтапное изготовление

Наш гидробак готов.

Сборка и заправка системы

Схема гидробака и гидроцилиндра в сборе.

Соединяем тормозным шлангом гидробак с гидроцилиндром.

Теперь систему необходимо заправить маслом. Для этого подойдет обычное веретенное масло.

Но чтобы наша система работала нормально, перед заливкой, масло необходимо охладить.

• Для этого емкость с маслом помещаем в холодное место, температура масла должна упасть до 14 – 15 °C.
• Когда масло остынет, начинаем заливать масло в гидробак. При этом двигаем шток гидроцилиндра, прокачивая данным образом всю систему.
• Когда гидробак почти полностью заполниться, закрутим заглушку с резьбой. Затянуть ее можно газовым ключом, шток гидроцилиндра должен быть в это время в задвинутом положении.
• Через отверстие заглушки, доливаем масло до самого края.
• В отверстие начинаем вкручивать болт с контр – гайкой и шайбой уплотнения.
• Вворачивать необходимо до половины или до того момента, когда шток гидроцилиндра начнет выдвигаться.

Наша система готова.

Калибровка и установка системы

Теперь ее необходимо откалибровать.

• Когда температура масла повысится, оно начнет выдавливать шток.
• Откручивая или закручивая регулировочный болт, можно добиться требуемого температурного режима.
• Гидробак необходимо разместить под потолком теплицы с обязательной защитой от прямых солнечных лучей.
• Вес рамы необходимо также отрегулировать таким образом, чтобы после понижения температуры ее вес мог свободно задвигать шток гидроцилиндра.
• При необходимости излишки масла можно стравить через регулировочный болт ослабив контр-гайку.

Окончательная доводка

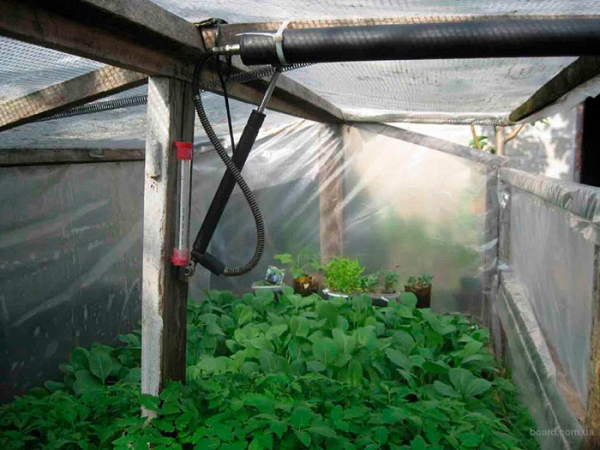

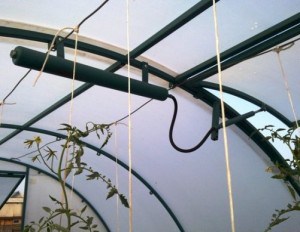

Один из вариантов установки гидроцилиндра в теплице.

Если все сделано правильно и аккуратно, данное устройство с успехом открывает одновременно несколько окон посредством рычажной системы. Над ней подумайте сами. Если вы сможете построить данный регулятор своими руками, устроить рычажную систему не составит для вас большого труда.

Удачи!

Отрицательный опыт использования термопривода ТП-440-ДВ

По сообщению на сайте производителя автомат-термопривод ТП-440-ДВ – идеальное устройство, не требующее никаких регулировок и настроек, способное открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу, и таким образом обеспечивающее вентиляцию теплицы  в зависимости от температуры внутри неё без участия человека.

Для просмотра нажмите

Я совсем забыл, что в нашей стране, если хочешь, чтобы было сделано хорошо, значит, нужно делать самому. При стоимости термоприводов в 1300 руб. приобретение еще одного показалось мне слишком расточительным. Итого на два ТП-440-ДВ было потрачено 2600 руб.

Зачем проветривать теплицу

Что главное для помещения, где выращиваются растения – это создание правильного микроклимата. Это значит, что здесь всегда должно быть тепло, нормальная влажность, но не должно находиться застойного воздуха и для этого делают окошки для проветривания. Но возникает проблема. Для контроля, когда открыть, а когда закрыть окно нужно следить. Это значит что нужно проводить постоянно время в парнике, но это не возможно.

Почему возникает необходимость установки термопривода для теплицы своими руками:

• Там где нет нормального прохождения воздуха, начинает концентрироваться влага. Как результат помещение становится зараженным патогенными микроорганизмами, для которых созданы все условия;
• Во влажных и душных строениях часто заводятся вредители покрупнее бактерий;
• Для фотосинтеза растениям нужен свежий кислород;
• Повышенная влажность без термопривода для теплицы своими руками, приводит к пересыханию рассады, в результате она погибает;
• Если будет присутствовать вентиляционная система, то будет и урожай и здоровые растения;
• При проветривании происходит закаливания рассады для ее противостояния болезням и вредителям;
• Немаловажную роль проветривание играет в процессе опыления.

1 Что такое автомат для проветривания теплиц?

Термопривод для проветривания теплиц полностью автоматизирует процесс проветривания. Это упрощает работу и помогает наладить определенный микроклимат внутри теплицы.

Вентилировать парник можно несколькими способами:

• простая вентиляция с помощью открытия форточек или окон;
• вытяжно-притяжная вентиляция.

Автоматический проветриватель теплиц – устройство для контроля за температурой внутри парника. Вентиляция в этом случае полностью автоматизирована и практически не требует вмешательства человека.

Когда в теплице с проветриванием происходит скачок температуры, т.е. она резко повышается, устройство открывает окна. Когда температура становится приемлемой, форточки автоматически закрываются.

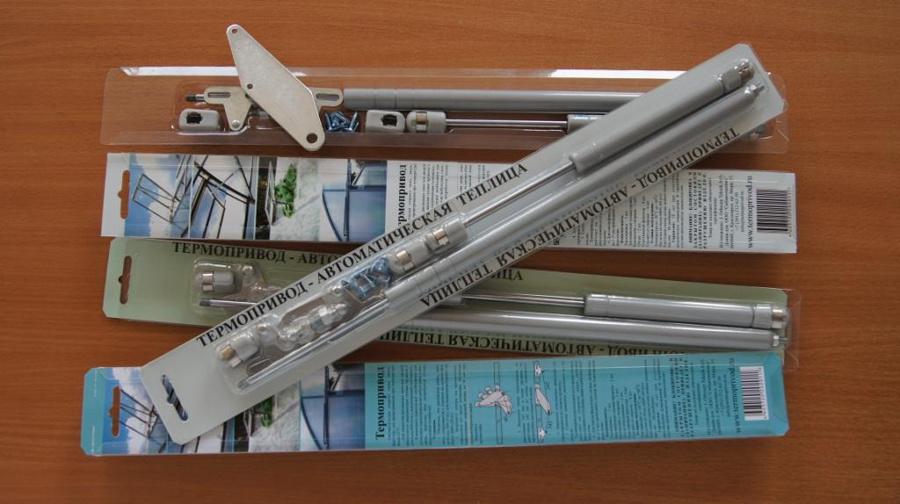

Комплект запчастей для термопривода вентиляции теплицы

Плюс такого оборудования – автономность. Проветрить помещение можно без вашего участия. Автоматика для проветривания теплиц практически не требует дополнительного обслуживания и вмешательства человека. Таким образом, проветривание теплицы из поликарбоната происходит без участия человека и экономит время.

Автоматическое открывание теплицы работает по принципу расширения рабочей жидкости за счет ее нагрева. Поднятие рамы происходит во время выталкивания штока из цилиндра с жидкостью.

Важно: обычно, прибор не требует установки дополнительной электроники. Парник будет открываться за счет поршня внутри устройства. Т.е

электрификация не потребуется. Автоматическое проветривание теплицы не влечет за собой дополнительные траты на оборудование

Т.е. электрификация не потребуется. Автоматическое проветривание теплицы не влечет за собой дополнительные траты на оборудование.

1.1 Как функционирует автоматическое проветривание теплиц?

Монтировать термопривод реально на любую форточку или дверь. Для вывода горячего воздуха, лучше всего устанавливать вентиляцию на потолочную форточку. Рассчитать количество форточек просто: в парнике 1,5-6 м форточки монтируются через каждые 2 м. Размер такой форточки должен быть 1 м на 0,5 м.

Совет от агрономов: две двери, установленные в разных концах помещения, обеспечат идеальные условия проветривания помещения. Если вы планируете выращивать огурцы, то потолочная форточка будет как нельзя кстати – она обеспечит проветривание и сохранение влажности.

С развитием рынка, появляется множество вариантов приводов для проветривания теплиц и парников. Устройство термопривода очень простое – легкая конструкция из металла (обычно алюминий) с жидкостью внутри, которая под воздействием повышения температуры расширяется, выталкивая поршень. Все работает по принципу гидравлики. Так открываются форточки или двери. Когда температура падает – форточки закрываются.

1.3 Преимущества автоматического проветривания

Обыкновенное оборудование предполагает затраты времени и сил на обслуживаниеи ремонт. Но при установке современной и актуальной модели, все затраты сводятся к минимуму. Специальный стальной гидроцилиндр способен выдержать нагрузку до 200 кг.

Гарантийный срок для проветривателей 10 лет. Но при правильной и регулярной эксплуатации проветриватели служат гораздо дольше. Двойная манжета делает временный ресурс агрегата намного больше,чем заявлено в гарантийном талоне.

Заводская комплектация содержит элементы для комфортного монтажа устройства. В магазинах вы можете найти такие варианты:

• Устройство для теплицы с автоматическим проветриванием.
• Универсальное устройство для монтажа на любых открывных тепличных элементах.
• Экономичный вариант. Для потолочных форточек.

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

Что нужно знать перед использованием терморегулятора в теплице

Опытные дачники дают такие рекомендации по использованию термопривода:

1. Чтобы шток беспрепятственно поднимал и опускал форточку, на раме нужно сделать для него упор. Намертво прикручивать устройство не стоит: вам всегда может понадобиться проветрить теплицу вручную.
2. Не устанавливайте на форточках или дверях замков и других препятствий, которые будут мешать нормальной работе устройства.
3. Осенью снимайте привод. Морозы могут повредить устройство.
4. Каждый год по весне смазывайте подвижные части конструкции маслом.

Термоустройство инертно в сравнении с электроникой. Последняя с помощью датчика температуры реагирует на малейшие тепловые колебания. Маслу же необходимо время на разогрев. Чем толще реагирующий слой, тем медленнее расширяется вещество и открывается форточка теплицы. Чтобы избежать ошибок, внимательно изучите по фото или видео последовательность монтажа.

Термопривод из автомобильного амортизатора: порядок сборки

Чтобы собрать устройство для проветривания теплиц по этой схеме, вам понадобятся:

• поршень амортизатора или газовая пружина автомобиля;
• металлическая труба чуть больше 2 м в длину;
• приспособление для нарезки резьбы;
• заглушки сантехнические — 2 шт.;
• болт для тормозного шланга с размерами 10х1,25 (Жигули);
• прокладки из паронита;
• масло.

Газовый поршень состоит из:

• корпуса пневмоупора;
• поршня внутри него;
• эпоксидного клея;
• штока.

Схема гидробака и гидроцилиндра

Алгоритм сборки термического привода для проветривания теплиц:

1. Подготовьте пару отрезков металлической трубы. Длина — по 1 м. Нарежьте резьбу и соедините их тройником. На свободные концы накрутите обычные сантехнические заглушки.
2. Уберите шпильку в нижнем сегменте амортизатора. В днище проделайте сверлом 8,5 мм сквозное отверстие. Сделайте резьбу и в этом месте.
3. В середине болта есть несквозное отверстие. Просверлите его насквозь.
4. В заглушке также нужно сделать отверстие в 10 мм. В него вставьте болт, зафиксируйте его гайкой. От болта останется ещё небольшой отрезок — на него навинтите резьбу амортизатора. Все соединения смягчайте с помощью прокладок.
5. Саму заглушку следует ввинтить в тройник.

Совет. Допускается использование заглушки с внутренней резьбой. В этом случае к тройнику её нужно присоединить сгоном с применением контргайки.

Чтобы система в теплице заработала, для начала нужно заправить её маслом. Заливку произведите с одного из концов трубы, предварительно отвинтив стоящую там заглушку. Затем переведите шток устройства в нижнюю позицию и спустите из амортизатора весь лишний воздух. Верните глухой винт на место и приступайте к монтажу привода непосредственно в теплице. Крепить его можно любым удобным способом, даже проволокой. Главное, чтобы надёжно.

Классификация теплиц с автоматическим проветриванием

Для этого, необходимо установить: автоматические форточки для теплицы, работающие в комплексе с другими устройствами, входящими в систему принудительной вентиляции (термодатчики, вентиляторы и так далее).Все теплицы, имеющие автоматическое проветривание, условно разделяются на три основных категории:

• Автономные системы.
• Автоматизированные системы.
• Энергонезависимые.

Рассмотрим подробнее:

• Первый вариант является наиболее простым и дешевым. Для его реализации необходимо, чтобы были установлены автоматические форточки для теплиц.
• Второй вариант является уже более сложным и требует взаимодействия всех составляющих систем вентиляции. Но для обустройства энергонезависимой системы вентиляции требуется установка резервного источника питания.

Это обусловлено простотой ее использования и высокой технологичностью, но она имеет весьма существенный недостаток — сбой в электроснабжении способен нанести непоправимый вред растению или даже к их полной гибели.

Форточки для автоматического открывания теплиц

Виды конструкций

Независимо от того, какая система проветривания будет выбрана, все они имеют одну общую характерную деталь. Это форточки для теплиц автоматических. Они могут иметь различные принципиальные конструкции и приспособления.Автомат открывания форточек для теплиц бывает следующих типов:

• Биметаллические
• Пневматические
• Гидравлические
• Электрические

Фабричное производство

Фабричные устройства, основанные на гидравлике, тоже делаются по одной схеме. Гидравлический цилиндр может быть разного объема (им определяется, какую по тяжести форточку он поднимет), внутри него находится масло (парафин), а не вода, как в самодельных устройствах. Подвижный шток закрепляется на одном торце конструкции. Основание закрепляется на вертикальной стойке теплицы или раме окна. Шток присоединяется к раме форточки, при его выдвижении происходит ее открывание. Если в устройстве не предусмотрена противоураганная защита, нужно сделать страховочные цепочки или ленты, которые не позволят открыться форточке больше, чем нужно.

Работает такое устройство так же как и то, что делают своими руками: при повышении температуры воздуха масло (или парафин) расширяется, давление увеличивается, шток приходит в движение и открывает форточку. Постепенно температура опускается, масло уменьшает давление, и шток возвращается в исходное положение, закрывая форточку.

Для тех садоводов, которые не рискуют делать подобные устройства своими руками, существует много предложений на рынке. Самые распространенные устройства могут стоить от 1500 до 2000 рублей, это «Дуся-Sun», «УФОПАР», «Туймазы»

Если вы готовы выложить больше, то следует обратить внимание на датские автоматы «Гигавент» и «Мегавент», английские «Автовент XL» и «Автовент МК7»

Выберите вы какое-нибудь фабричное устройство или сделаете автомат сами, он намного облегчит процесс выращивания овощей в теплице.

Термопривод из автомобильного амортизатора: порядок сборки

Для сборки такого приспособления подготовьте:

• поршень амортизатора или газовую пружину авто;
• сантехнические заглушки (2 шт.);
• инструмент для нарезки резьбы;
• металлическую трубу (длина минимум 2 м);
• паронитовые прокладки;
• болт для тормозного шланга (размеры 10х1,25);
• масло.

В основе газового поршня лежат следующие элементы:

• корпус пневмоупора;
• поршень;
• эпоксидный клей;
• стержень.

Схема гидробака и гидроцилиндра

Инструкция по сборке термопривода:

1. Возьмите несколько отрезков трубы. Длина каждого из них должна быть не менее 1 м. Нарежьте резьбу. Для скрепления используйте тройник. На концы наденьте заглушки.
2. Снимите шпильку с нижней части амортизатора. Просверлите в днище сквозное отверстие. Используйте сверло диаметром 8,5 мм. Сделайте в этом месте резьбу
3. В центре болта имеется несквозное отверстие. Вам необходимо просверлить его полностью.
4. В заглушке проделайте отверстие в 10 мм. Вставьте крепежный элемент, закрепите гайкой. На отрезок, который останется от болта, наденьте резьбу амортизатора. Для смягчения всех стыков используйте прокладки.
5. Вкрутите заглушку в тройник.

Чтобы запустить систему, ее следует заполнить маслом. Начинайте заливать жидкость с одного из концов трубы. Опустите шток книзу и выпустите из амортизатора лишний воздух. Вкрутите глухой винт на место. Теперь можете начинать установку привода в самом парнике. Для его крепления подойдут разные способы.

Что такое термопривод?

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Термопривод – система автоматизации теплицы — способная открывать как потолочную форточку (идеальную для проветривания), так и распашное окно и дверь в теплицу

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

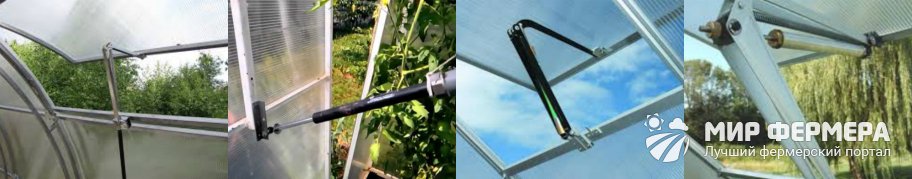

Термопривод для автоматического открывания форточек

Основные преимущества термопривода.

1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
3. Устройство не требует каких-либо дополнительных регулировок.
4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

Таблица. Комплект поставки тепличного термопривода.

Деталь
Термопривод	1 шт.
Доводчик (газовая пружина)	Не позволяет дверям хлопать и резко закрываться, 1 шт.
Кронштейн	При помощи него крепится устройство, 2 шт. Также необходим кронштейн и для возможности открывания створки, 1 шт.
Фиксирующие элементы или фиксаторы	4 шт.
Саморезы 4,2х16	6 шт.

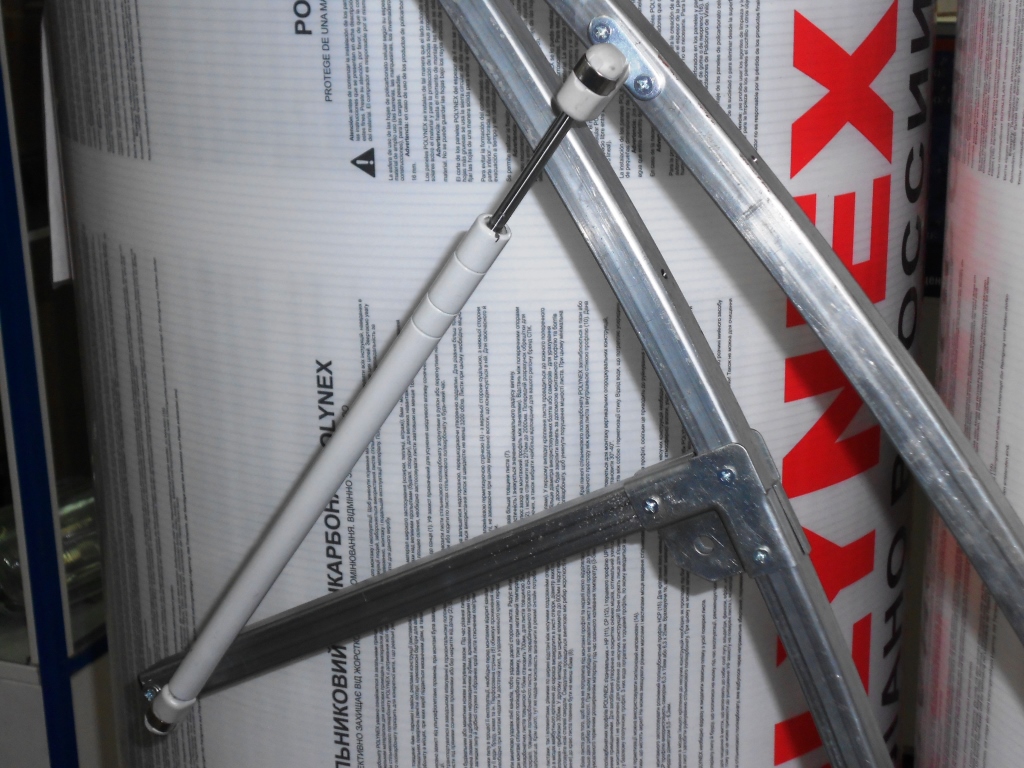

Схема устройства термопривода для теплиц

Отметим, что в комплектацию механизма ходят все необходимые детали для открывания и закрывания любой створки.

Автоматическое проветривание теплицы

Технические особенности термопривода следующие:

• длина самого устройства между опорами легко меняется от 44 до 33 см;
• штоковый ход – до 10 см;
• усилие номинальное, которого достаточно для открывания и закрывания любой створки, составляет 10 кгс;
• гидроцилиндр, входящий в состав термопривода, способен выдержать давление на шток до 200 кг – благодаря этому устройство является очень прочным и не позволяет двери или окну закрыться даже при сильных порывах ветра;
• температура использования колеблется от -40 до +60 градусов;
• температура, когда начинается закрывание двери, составляет +22 градуса;
• температура, когда начинается активное открывание двери, равна + 24 градусам.

Термопривод Vent — цепочка от ветряных нагрузок

Термопривод для теплиц своими руками

Основная задача при выращивании овощей и зелени в теплице сводится к созданию и сохранению оптимального микроклимата. Другими словами, в помещение должно поступать достаточное количество свежего воздуха, но при этом температура внутри не должна снижаться.

Соответственно, задача владельца теплицы состоит в своевременном открывании и закрывании вентиляционных отверстий. Это, в свою очередь, требует постоянного присутствия на участке. Но что делать тем, кто приезжает на дачу только по выходным и не имеет возможности контролировать вентиляцию? Именно в этом случае и пригодится термопривод – компактное устройство, которое работает в автоматическом режиме, открывая и закрывая форточки при необходимости.

Принцип работы

Для самостоятельного изготовления устройства из подручных материалов нужно сначала разобраться, по какому принципу он работает.

Рисунок 1. Принцип работы устройства

Внутри цилиндра находится особая жидкость – циклогексанол. Она расширяется при повышении температуры, и сужается при ее снижении. Таким образом, при расширении жидкость заполняет камеру и приводит в действие шток, который открывает форточку или дверь. Когда температура снижается (к примеру, вечером), жидкость начинает сужаться, втягивает шток обратно и дверь закрывается (рисунок 1).

На первый взгляд такая конструкция может показаться слишком сложной для самостоятельного изготовления, но на самом деле особых трудностей не возникает даже у новичков.

ТОП-5 моделей покупных термоприводов: описание и цена

По отзывам покупателей были отобраны следующие варианты покупных термоприводов.

Диапазон открытия форточки – до 45 см.

Температура открывания – 25 °С, закрывания – 16 °С.

Конструкция выполнена из алюминия толщиной 1 мм.

Снабжена возвратной пружиной.

64-87

Температура открывания – 26 °С, закрывания – 22 °С.

Шток и шарниры сделаны из стали – 6 мм.

Ход штока – не менее 60 мм.

Длительный ресурс работы — не менее 100 000 циклов, благодаря применению специальной аморфной жидкости и высококачественных материалов.

Привод можно открывать вручную и свободно пользоваться дверью даже зимой.

1150

Температура открывания – 26 °С, закрывания – 22 °С.

Шток и шарниры сделаны из стали – 8 мм.

Длительный ресурс работы — не менее 100 000 циклов, благодаря применению специальной аморфной жидкости и высококачественных материалов.

Привод можно открывать вручную и свободно пользоваться дверью даже зимой.

1350

Допустимая нагрузка – до 100 кг.

Температура открывания – 25 °С, закрывания – 16 °С.

Максимальный угол открытия – 50°.

Конструкция металлическая оцинкованная.

Диапазон открытия форточки – до 45 см.

Температура открывания – 24°С, закрывания – 17°С.

Конструкция металлическая оцинкованная.

2900-3175

Виды и принцип действия автоматического проветривания теплиц

Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.

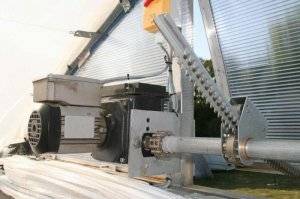

Электронный термопривод

Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.

Достоинствами использования электронного термопривода являются:

• рациональность;
• точная регулировка температуры, которая не имеет инертности;
• широкий диапазон мощности, который подходит под любые размеры теплиц;
• способность использовать в теплицах любой конструкции.

Недостатками электрического проветривателя для теплиц является

Знаете ли вы? Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.

Принцип действия пластины, изготовленной из разных металлов

Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.

• полная автономность и независимость от источников питания;
• простота монтажа;
• можно эксплуатировать длительное время;
• дешевизна.

• инертность. При недостаточном прогревании форточка не откроется;
• маломощность. Приспособлена только под легкие рамы;
• проблематичность подбора металлов, способных расширяться при нужной для растений температуре.

Знаете ли вы? Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.

Особенности работы конструкции на основе гидравлики или пневматики

Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.

Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.

Такая система имеет ряд преимуществ:

• надежность и долговечность;
• независимость от источника питания;
• простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
• достаточная мощность для рам любого типа.

Недостатки гидравлической системы проветривания:

• инертность процесса. При резком понижении температуры закрытие проходит медленно;
• температура отслеживается только в месте крепления системы;
• высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.

Систему с пневматически-гидравлическим принципом работы можно изготовить собственными руками.

1 – брус-противовес; 2 – рама оконная; 3 – центральная ось рамы; 4 – крепление малой емкости к раме.

Принцип работы основан на расширении воздуха при повышении температуры в большей банке. Воздух толкает воду, переливая ее в меньшую банку, которая и открывает окно. При понижении температуры вода всасывается в первоначальное положение, и окно благодаря противовесу закрывается. Эта система имеет ряд преимуществ:

• энергетически независима;
• простая и дешевая.

• громоздкость конструкции;
• в большой баллон необходимо периодически вливать воду взамен испарившейся;
• данный способ используется только для окон с горизонтальной центральной осью.

Привлекательность их в самостоятельном изготовлении.

Принудительная вентиляция

Если теплица большая маленькими форточками не обойтись. Принудительная вентиляция теплиц не проблема, если есть вентиляторы. Они бывают различных конструктивных исполнений.

Для самостоятельной установки вентилятора в теплице  необходимо взять за основание для расчетов его продуктивность в м.куб. в час.

Кроме прочего следует иметь в виду то, что условия работы вентилятора в теплице отнюдь не «тепличные». Поэтому следует подбирать вентиляторы, специально спроектированные для теплиц.

Как сделать так, чтобы принудительная вентиляция теплиц была эффективной? Принудительная вентиляция в теплице требует автоматического управления. Для этого необходимо купить терморегулятор и соединить его с вентилятором.

Терморегулятор

Овощеводов всегда интересовал вопрос: как сделать вентиляцию в теплице автоматической?

Для того, чтобы автоматизировать включение и выключение вентилятора существует терморегулятор. Терморегуляторы хорошо подходят для этих целей. Они просты в наладке и регулировании, не требуют сложных схем управления.

Терморегуляторы бывают:

• Одноканальные
• Двухканальные
• Трехканальные

Соответственно к ним можно подключить один, два или три вентилятора.

Терморегулятор одноканальный

Советы:

• При выборе терморегулятора необходимо ознакомиться с его технической характеристикой
• Не стоит выбирать терморегуляторы со слишком широким диапазоном регулирования температуры. Для теплицы необходим терморегулятор с диапазоном от 25 до 30 градусов.
• Терморегулятор должен быть влагонепроницаемым

Схема подключения настолько проста, что не стоит обсуждения. Необходимо подать напряжения на терморегулятор и подключить к нему два провода от вентилятора.

Настроив терморегулятор на определенный диапазон  температур можно не  переживать за своих зеленых питомцев. Автоматика(см.Как сделать автомат проветривания) все сделает сама. Своими руками вентиляция теплицы может быть сделана при наличии минимального количества слесарного инструмента.

Вентиляторы

Теплицы с принудительной вентиляцией это большие комплексы с системой автоматического поддержания температуры и влажности. Вентиляторы в больших теплицах применяют для обеспечения равной температуры воздуха по всему объему теплицы и исключения застоя воздуха в отдельных зонах.

Для небольших теплиц в индивидуальном хозяйстве достаточно несколько оконных вентиляторов. Следует учесть то, что объем приточного воздуха должен быть равен объему вытяжного воздуха.

Принудительная вентиляция теплицы бывает приточной и вытяжной. Приточная  вентиляция соответственно обеспечивает приток холодного воздуха внутрь, а  вытяжная отток теплого и влажного воздуха наружу. Для эффективной работы необходимо иметь приточный и вытяжной вентиляторы.

Такая вентиляция в теплице будет работать более эффективно, если приточный и вытяжной  вентиляторы расположить друг напротив друга. Оба они должны быть снабжены терморегулятором. Вентилятор необходимо подбирать по его производительности, которая устанавливается в м.куб./ час.

Кроме функций притока и вытяжки воздуха вентилятор может выполнять функцию рекуперации воздуха. То есть перемешивания воздуха внутри теплицы. При покупке вентилятора необходимо выбирать влагозащищенный вариант.

Вентилятор тепличный

Преимущества термопривода для теплиц (видео)

Итак, мечты садоводов осуществлены. Автоматика присутствует практически везде, и даже теплица теперь не исключение. Такое устройство с легкостью во время отсутствия позаботиться о растениях в теплице. В холод не даст замерзнуть, в сильный дождь не зальет растения, так как системы открывания и закрывания форточек позаботятся об этом. При ночных весенних или осенних заморозках, не даст погубить урожай и сохранит нужную температуру. Не придётся, уходя с дачного или приусадебного участка, думать о том, что же будет за время отсутствия. Не нужно просить соседей, чтобы последили за участком. Термопривод решит проблемы и поможет перестать волноваться об этом. Автоматический термопривод – это одно из лучших решений данных проблем.

Установка термопривода на дверь или форточку теплицы

Что нужно делать, чтобы термопривод справлялся со своей задачей:

• Убедиться в том, что дверь или форточка открываются без особых усилий.
• Учитывая, что стержень устройства будет выдвигаться на 10-12 сам, нужно отметить его местоположения на дверном проеме или раме окна и прикрутить кронштейн.
• Пружина фиксируется на раме. Это позволит устройству и раме не смещаться в сторону.
• Завершающим этапом становится крепеж термопривода к потолку.

Замечание! Наилучшим местом для установки термопривода считается потолок теплицы. По законам физики теплый воздух поднимается, а холодный остается внизу. Это значит, что устройство будет срабатывать вовремя, растения не пострадают от перегрева.

Гидроцилиндр своими руками для проветривания теплиц – термопривод из амортизатора, газлифта и другие варианты

Одним из важнейших условий нормального развития растений, произрастающих в теплицах, является своевременное и качественное проветривание таких сооружений, организовать которое в автоматическом режиме можно при помощи такого устройства, как гидроцилиндр. Решив установить в своей теплице приспособление, которое автоматически открывает и закрывает тепличные форточки при определенных внешних условиях, совершенно необязательно приобретать его в серийном исполнении: можно изготовить гидроцилиндр своими руками, используя для этого недорогие комплектующие и доступные расходные материалы.

Система автоматического проветривания теплицы на основе гидроцилиндра

Механизм функционирования

Схема устройства термопривода для теплиц.

С каждым годом появляется все больше и больше разновидностей приводов для проветривания теплиц, рынок стремительно развивается. Простой автомат для проветривания представляет собой гидравлическое устройство, специальная жидкость внутри которого расширяется при повышении температуры и выталкивает поршень. Как следствие, рамы открываются. При снижении температуры в теплице форточки закрываются. Привод изготавливается из нержавеющего металла, как правило, сплава алюминия, что делает его устойчивым к коррозии. Однако на зиму рекомендуется демонтировать термопривод и убирать его в теплое помещение.

Климат-контроль

Для ведения контроля над температурой и влажностью понадобятся как минимум два прибора:

• Термометр
• Психрометр

Термометр следует покупать спиртовой, ибо ртутный показывает только максимальную температуру и «вниз не падает». Их следует иметь несколько в разных местах теплицы. Вешать термометр следует не на уровне глаз, а на уровне произрастания зеленых растений. (См. также Терморегулятор для теплицы)

Психрометр (он же влагомер, он же гигрометр) понадобиться для измерения влажности в  теплице.

Это изделие представляет собой два термометра – сухой и влажный. Для измерения относительной влажности считывают разницу показаний сухого и влажного термометра. Если неохота тратить деньги, можно такой психрометр сделать самому.

Для этого необходимо купить два спиртовых термометра. Один из них необходимо опустить в емкость с водой (попросту стакан). Для измерения относительной влажности используется таблица приведенная ниже.

Психрометр

Помимо сложности вычислений относительной влажности этот гигрометр имеет одно несомненное достоинство: здесь нечему ломаться, он практически вечен.

Таблица определения влажности

Таблица определения влажности

Если неохота повторять курс физики средней школы, можно купить цифровой гигрометр, да еще и с выносным датчиком температуры и влажности. Для определения влажности необходимо просто считать данные с дисплея.

Цифровые гигрометры могут быть  различных видов и исполнений.
