Пошаговая инструкция сборки арочной теплицы
Как уже было неоднократно сказано ранее — в строительстве теплицы арочного типа нет ничего сложного. Необходимо только ответственно отнестись к выполнению расчетов. От этого будет зависеть прочность, надежность и удобство самой конструкции.
Немаловажный момент — подготовка и выбор основания. Это может быть классический бетонный фундамент или, например, кирпичное основание, а также основу можно сделать из деревянного бруса.
Фундамент из дерева используется довольно часто. Обычно для этого применяются брус 100х100 мм. Основание для теплицы представляет собой короб прямоугольной (реже — квадратной) формы.
Обратите внимание, что дерево боится влаги, поэтому брусы перед укладкой на грунт необходимо обязательно обработать защитным составом с антисептическими свойствами
Какие материалы и инструменты нужны
Вполне сгодятся как ПП и ПВХ, так и более универсальные в использовании металлопластиковые трубы. Какие из них выбрать для изготовления теплицы — решение за вами.
В этой статье мы рассмотрим вариант каркаса из поливинилхлорида. И начнем с главного: если вы собираетесь построить большую теплицу из труб ПВХ своими руками, то для фундамента подойдет деревянный брус 100*100 мм.
Для парников из ПНД или ПВХ труб, как правило, не требуется капитальное основание, поэтому можно просто установить доски по периметру будущей конструкции.
Из электроинструмента для работы потребуется:
- болгарка (УШМ), чтобы резать трубы и арматуру;
- шуруповерт или дрель.
Болгарку можно заменить ручной ножовкой по металлу. Также необходимо будет подготовить молоток, рулетку, лопату (для подготовки основания под фундамент).
Расчет необходимых материалов
При строительстве парника из ПВХ труб надо уже на этапе проектирования знать, какая форма и какие размеры будут у теплицы
Это важно
Если говорить о теплице (она, как правило, больше парника), то обычно длина каркаса находится в пределах 3-6 метров. Ширина — 2-3 метра. Это не стандарт, но чаще всего встречаются теплицы именно с такими размерами.
Ширина дорожки внутри теплицы — не менее 50 см и не более одного метра. Оптимальный вариант — 0,6-0,7 м.
Если делать парник из труб ПНД своими руками, то понятное дело, что в данном случае размеры каркаса будут меньше.
Высота теплицы зависит от культур, которые в ней планируется выращивать. К примеру, для низкорослых растений желательно, чтобы она была не менее 1,8 м и не более 2 м.
Если выращивать высокорослые растения, минимальная высота теплицы — не менее 2,2 м. Но делать ее выше 2,5 м тоже не нужно
Важно еще учитывать и расстояние между арками
Для стационарных конструкций оптимальное расстояние — не более 50-60 см (в зимний период это позволит минимизировать вероятность деформаций при выпадении снега). Если конструкция теплицы разборная, то расстояние между арками можно увеличить до одного метра.
Рассчитать длину дуги из пластиковой трубы можно, воспользовавшись простой математической формулой:
L — длина пластиковой (ПВХ или другой) трубы; B — ширина каркаса теплицы или парника; H — высота возводимой конструкции.
Подготавливаем основание для теплицы
Чтобы не допустить перекоса в процессе монтажа и последующей эксплуатации, важно правильно подготовить основание. Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками
Это первый этап строительства теплицы из ПВХ труб своими руками
Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками.
Затем выравниваем площадку по уровню. Если вы планируете делать фундамент, то дополнительно сверху грунта устраивается песчаная «подушка» — ее толщина должна быть в пределах 5-10 см.
По периметру основания необходимо выкопать траншею глубиной 50 мм, чтобы можно было на половину заглубить деревянный брус.
Перед укладкой бруса, дно траншеи обязательно нужно засыпать песком, сверху укладывается рубероид для гидроизоляции. Потом устанавливаем брусы, образуя короб нужной формы.
Как построить теплицу пошагово из профильной трубы
Возведение профильной тепличной конструкции предусматривает соблюдение очередности выполнения определенного алгоритма действий. Перед началом работ не помешает просмотреть на видео краткий обзор строительного процесса:
Фундамент для теплицы из профильной трубы
Тип основания выбирают еще на стадии, когда разрабатывают проект теплицы в чертежах из профильной трубы, определяются с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если выбрано для обшивки стекло, вес парника увеличится. Потребуется создание прочного основания.
Тип фундамента подбирают с учетом характеристик грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов бетонная лента считается оптимальным выбором.
Для заливки фундамента на участке наносят разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной примерно 20 см. Стенки траншеи укрывают рубероидом. На поверхности устанавливают из досок опалубок. Внутри траншеи из арматуры устанавливают армирующий каркас, по форме напоминающий короб. К прутам приваривают анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет закреплена нижняя обвязка профильного каркаса.
Заливку бетона осуществляют одним днем. Ленту делают так, чтобы она выступала из земли 20 см. Фундамент оставляют набирать прочность месяц. Поверхность периодически смачивают из лейки, накрывают пленкой.
Сборка каркаса теплицы из профильной трубы
Когда основание наберет прочности, приступают к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции укрывают рубероидом. По периметру фундамента выкладывают трубу 40х20 мм нижней обвязки. Из профиля сваривают раму, фиксируют к выступающим из основания анкерам.
Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных рам каркаса. Первыми ставят торцевые элементы. На рамах сразу из трубы формируют дверной проем шириной 70 см и большой проем для форточки шириной 80 см. Промежуточные профильные рамки располагают шагом 1 м. Элементы приваривают стойками к нижней обвязке из профильной стальной трубы. Между собой рамки сваривают горизонтальными перемычками из трубы 20х20 мм. Элементы обеспечат устойчивость профильному каркасу. Перемычки приваривают заподлицо к элементам рамы, чтобы не образовалось выступов.
Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от перегиба дуги. К трубе будет фиксироваться поликарбонат.
Установка дверей и окон
Створки дверей сваривают из трубы 40х20 мм. Для форточек хватит профиля 20х20 мм. На элементы профильного каркаса створки навешивают петлями. Обшивку осуществляют аналогичным материалом, что использовали для теплицы.
Установка конструкции: шаг за шагом, инструкция
Детали конструкции
Будьте готовы к тому, что для качественного выполнения работы вам понадобится около двух дней. Внимательно рассмотрите фото в инструкции, при необходимости просмотрите видео процесса установки, чтобы иметь общее представление о порядке работы и особо важных моментах.
ШАГ 1: Нужно ли устанавливать фундамент?
Но верный ответ на этот вопрос зависит от состояния грунта на месте предполагаемого монтажа теплицы.Итак:
- Парник 2 ДУМ оснащен специальными Т-образными окончаниями ножек основания, которые противостоят проседанию теплицы и погружению в землю.
- Даст ли это гарантию устойчивости, трудно сказать. Ведь грунты бывают низкой плотности и при сильных порывах ветра можно получить непредсказуемые результаты.
- Поэтому опытные хозяева рекомендуют все-таки установить фундамент.
Его можно сделать из:
- Металлического уголка, труб.
- Природного камня.
- Толстых деревянных брусьев.
- Кирпича (силикатного, чтобы не напитывался влагой и не крошился).
- Железобетона.
Из выбранного материала соорудите фундамент по размерам теплицы.

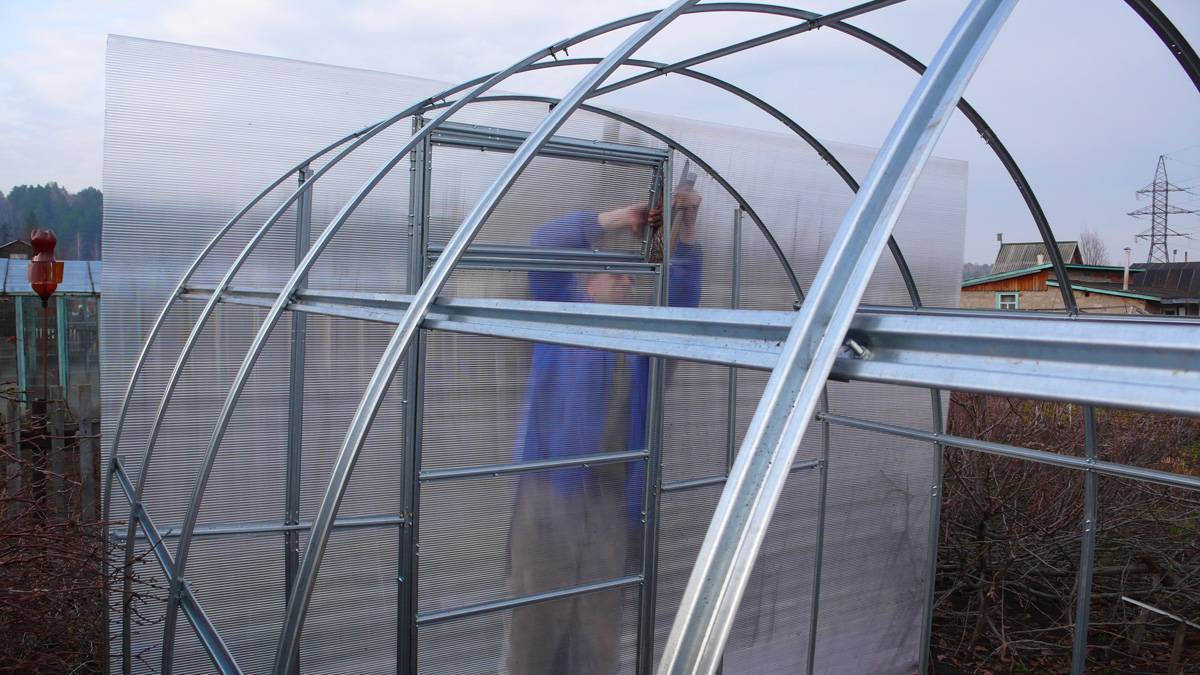

ШАГ 2: Установите каркас
Сборка конструкции: установка каркаса
Перед монтажом каркаса нужно распаковать все комплектующие, проверить их наличие. Перед сборкой предусмотрите способ крепления стоек основы к фундаменту. Возможно, если он из уголка, нужно проделать отверстия. Позаботьтесь об иных крепежах, если фундамент с бруса или железобетона, камня или кирпича (дюбели, гвозди, крепкая проволока).Алгоритм сбора каркаса:
- Разложить детали по маркировке.
- Части дуг соединить в целые.
- Смонтировать и закрепить торцевую часть, выставив по отвесу.
- Установить вторую дугу.
- На дуги закрепить направляющие (горизонтальные).
- Собрать и выставить второй торец.
- Заняться установкой окон, фрамуг, форточек.
ШАГ 3: Обшейте ДУМ парник поликарбонатом
Перед установкой листов поликарбоната необходимо добиться чистоты и сухости установленной обрешетки (дуги и направляющие).
Далее нужно действовать по схеме:
Оклеить обрешетку гибким уплотнителем, который шел в комплекте. На предполагаемых местах стыков поликарбоната установить соединительный профиль. Лист поликарбоната поставить на крышу, аккуратно выгибая, придать нужную форму. Там, где находится профиль, проделать отверстия диаметром немного больше саморезов. Закрепить листы саморезами с термошайбами
Важно не перетянуть, вкручивая саморез. Между листами необходимо оставить зазор в несколько миллиметров, поскольку под воздействием температуры поликарбонат немного расшириться, и листы будут выворачиваться
Бояться протеканий не нужно, ведь щели закроются специальными крышками профиля. С помощью специальной ленты заизолировать торцы поликарбонатных листов во избежание попадания влаги, грязи.
Стыки панелей закрыть с помощью крышек соединительного профиля. Выступающие края поликарбоната закрыть торцевым профилем.
Нужно ли делать фундамент?
Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.
В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса
Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой
Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре
Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.
Особенности сборки каркаса х2
Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.
- Собирать нужно начинать с задней торцевой стенки.
- Затем собрать переднюю торцевую стену.
Важно!
Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.
- Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
- Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
- Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
- После скрепить коньком верхушку крыши.
- Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.
Как согнуть трубу?
Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.
Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….
Сварочные работы
Сварной каркас прочнее собранного при помощи крепежа
Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов
Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин
Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.
После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.
Важно!
Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.
Деревянная теплица с кровлей из поликарбоната
Каркас из обработанного дерева надежен и долговечен
Каркасы из дерева в сочетании с ячеистым полимером, достаточно прочные, их используют круглый год. Фундамент, подходящий для этой конструкции – деревянный короб, укрепленный арматурой.
Пошаговая инструкция по монтажу деревянного каркаса
После выбора места для огорода под крышей и подготовки проекта необходимо закупить все необходимое. Затем обработать дерево антисептическим веществом, безопасным для растений, и приступить к строительству.
Совет
. Проектируя оранжерею из поликарбоната, учтите, что стандартные размеры листа – 210х600 см и 201х1200 см.
Структура листов ячеистого поликарбоната
- Начертить шаблон для будущей дуги на любом тонком и прочном материале, например, на фанере.
- Нарезать доски шириной 45 мм, толщиной 7 мм, длиной от 3 м, в зависимости от проекта. Для теплицы арочного типа шириной 6м – 12 дуг.
- Полосы поочередно приклеить к шаблону клеем ПВА. Укрепить специальными пластиковыми стяжками или стяжками из старой автомобильной камеры.
- Когда дерево высохнет, оно приобретет дугообразную форму.
- Дуги прикрепить к деревянному каркасу саморезами.
- Сбить из дерева торцы с дверью и форточками по чертежу. Установить их на место.
Секреты крепления ячеистого поликарбоната
Для крепления сотового поликарбоната понадобятся саморезы и термошайбы. Задача термошайбы – зафиксировать, герметизировать и устранить мостики холода. Они служат до 15 лет.
Внимание!
При монтаже поликарбоната дачники часто совершают ошибки. Перетягивают саморезы. Используют для крепления заклепки, гвозди, неподходящие шайбы. Устанавливают саморезы не перпендикулярно поверхности. Такие недочеты недопустимы.
Распространенные ошибки при работе с поликарбонатом
- Уложить листы полимера на дуги с нахлестом 6-8 см.
- Проклеить стыки алюминиевой самоклеящейся лентой.
- Просверлить отверстия для саморезов с шагом 30-40 см. Отверстия должны быть на 1-2 мм больше, чем обычно, с учетом термического расширения гайки.
- Укрепить листы, проследив, чтобы сторона с защитой от ультрафиолета оставалась сверху.
Выбор формы конструкции
Перед началом создания проекта следует определиться с внешним видом теплицы.
Существует немало различных форм, но чаще выбирают следующие варианты:
- Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
- Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
- А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
- У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.
Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.
Расчет необходимого количества арматуры для фундамента
Нам не нужно, чтобы фундамент через несколько лет просто раскололся, поэтому укрепляем его. До заливки бетонной смеси укладываем объемный металлический каркас из арматуры толщиной 8-10 мм.
Для армирования фундаменты подходят прутья диаметром от 8 до 10 мм
В готовой конструкции плитного основания ширина ячеек равна 15х15 см. Если фундамент ленточный, нужно объемное сооружение из 4 горизонтальных прутьев, соединенных квадратными конструкциями из арматуры размером 20х20х20х20 см. Для столбчатого — такая же конструкция, но с параметрами соединительных элементов (обвязки) 15х15х15х15 см и длиной 70 см. Разберем подробнее для каждого типа фундамента.
Плитный фундамент
Армирование имеет вид решётки. Чтобы определить количество арматуры делим длину и ширину основания на расстояние между прутьями в ячейке:
- Длина: 8 : 0,15 = 53,3 шт.
- Ширина: 3 : 0,15 = 20 шт.
- Общая длина арматуры. Количество стержней умножаем на длину и ширину теплицы. Подставляем значения: 53,3 х 3 = 159,9 м, а также 20 х 8 = 160 м.
- Складываем значения: 159,9 + 160 = 319,9 м, округляем до 320 м.
Чтобы рассчитать кол-во прутьев для плитного фундамента, нужно длину и ширину основания разделить на расстояние между прутьями в ячейке
Столбчатый фундамент
- Длина арматуры для изготовления вертикальных элементов каркаса для одного столба: 0,7 х 4 = 2,8 м.
- Длина арматуры для изготовления одного элемента обвязки каркаса: 0,15 х 4 = 0,6 м.
- Длина для трёх элементов: 0,6 х 3 = 1,8 м.
- Длина для изготовления арматурного каркаса для одного столба: 2,8 + 1,8 = 4,6 м.
Чем длиннее арматурная конструкция для столбчатого фундамента, тем больше должно быть обвязок
Ленточный фундамент
Для вычисления всего кол-ва арматуры лучше делать расчёт по каждой стороне отдельно. Считаем стороны длиной по 800 см каждая:
- Так как объёмная конструкция состоит из четырёх горизонтальных прутьев и соединительных элементов, нужно: 800 х 4 = 3200 см.
- Для двух сторон нужно: 3200 х 2 = 6400 см.
- Теперь вычислим, сколько соединительных элементов вместится в эту длину (800 см). Расстояние между каждым из них 30 см. Подставим значения: 8 : 0,3 = 26,7.
- Для двух таких сторон необходимо: 26,7 х 2 = 53,4 шт.
- Теперь найдем длину арматуры для изготовления одного соединительного элемента: 0,2 х 4 = 0,8 м.
- Умножим это значение на их общее количество: 0,8 х 53,4 = 42,72 м арматуры потребуется на изготовление соединительных элементов для двух сторон длиной по 800 см.
По такому же принципу рассчитываем другие две стороны:
- 300 х 4 = 1200 см — это длина горизонтальных прутьев для стороны в 300 см.
- 1200 х 2 = 2400 см — это их общая длина в двух сторонах.
- 3 : 0,3 = 10 штук — это количество соединительных элементов в стороне, равной 300 см.
- 10 х 2 = 20 штук — это их общее количество в двух таких сторонах.
- 20 х 0,8 = 16 м — это длина арматурных прутьев, необходимая для изготовления соединительных элементов для двух сторон.
- Теперь рассчитаем общее кол-во арматуры для всего периметра фундамента, в метрах. Складываем полученные значения: 64 + 42,72 + 24 + 16 = 146,72 м арматуры нужно для укрепления ленточного фундамента.
Ленточный фундамент может совмещать в себе столбчатое основание
Двери и форточки
Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.
Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.
Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см
После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.
Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.
Чертежи самодельных конструкций (виды)
Первый шаг в сборке теплицы — подробная схема или чертеж. За основу можно взять чертежи из интернета, но адаптировать их к своему участку. Каждый вид теплиц имеет свои чертежи и особенности изготовления. Самый распространенный вид – двухскатная теплица или же домик. На втором месте по распространенности — арочная форма.
Размеры строений обычно рассчитываются, исходя из длины и ширины листов поликарбоната, которые пойдут на обшивку, таким образом, чтобы не пришлось отрезать и выбрасывать большие куски. Если не заниматься выращиванием овощей на продажу, то хватает парника шириной до трех и длиной около шести метров. Оптимальный угол наклона крыши — около 30 градусов. Изготовление теплицы может занять около двух-трех дней.
Конструктивные требования к парникам
Маленькие теплицы предназначены для сезонной эксплуатации. Материалы каркаса (дуги) должны быть:
- легкими;
- прочными;
- простыми в установке и обслуживании.
Дуги могут иметь круглую, овальную, прямоугольную и даже треугольную форму. Из чего можно сделать дуги для парника: пластик, металл или дерево. Каждый из вариантов имеет как свои преимущества, так и недостатки.
При сборке теплицы нужно понимать, что ей нужна система проветривания. Обилие влаги создаст среду для развития бактерий, а излишек тепла припарит ростки. Высота парника должна равняться 2/3 ширины.
Рассчитать дугу для теплицы можно по таблице:
Тип дуг: | Высота(см): | Ширина(см): | Длина(см): |
Круглые и овальные | 60-80 | 120 | 600 |
2-х ядерные | 90 | 220 | 600 |
3-х ядерные | 90 | 440 | 600 |
Преимущества профтрубы для теплиц, выбор вида, размера
Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.
Плюсы металлопрофильных теплиц
Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов
Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы
Они могут использоваться самостоятельно или в комбинации друг с другом.
Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
Теплицы из профтрубы могут монтироваться на фундамент или без него.
Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом
Как выбрать профильную трубу для теплицы
- Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
- Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.
Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей
Invalid Displayed Gallery
С нагревом
Материал, который не поддается холодному способу, необходимо нагревать под воздействием высоких температур. Предварительно трубу заполняют песком для равномерности сгибания и качества работ. Вам обязательно понадобятся варежки из брезента. Обрезки (поленья) понадобятся для заглушки пирамидальной формы, длиной по сравнению с основанием, раз в десять раз более. Сама площадь основания пробки должна превышать в два раза размер отверстия, которое она будет закрывать. Примерьте, как садятся пробки, потом на одной сделайте пазы продольной формы, с каждой стороны. На будущем сгибе нужно отжечь заготовку.
Приготовьте наполнитель из строительного среднезернистого песка (его нужно хорошенько просеять, несколько раз через сито с ячейками разных диаметров, сначала 2 мм, потом 0.7 мм). Далее наполнитель нужно накалить при воздействии температуры в 150 градусов по Цельсию. Один конец трубы забейте заглушкой, на втором поставьте воронку. Заготовку устанавливать необходимо перпендикулярно к земле, или под углом, все зависит от размера. И через воронку наполняйте песком. Для того чтобы он уплотнялся, постукивайте киянкой по трубе. Глухой звук означает заполненность.
После чего закройте второй пробкой тот конец трубы, через который засыпали песок. Закрепите изделие в зажиме для труб или в тисках. Сварное соединение должно оказаться сбоку. Очень аккуратно придайте необходимую форму трубе. Одним приемом согните ее не резко, но обязательно в вертикальном или только в горизонтальном положении. Все получилось. Пробки можно выбить (выжечь) и песок высыпать, материал для каркаса теплицы готов!
Расчет теплицы 3 н. Особенности теплиц из поликарбоната
Качественны и некачественный сотовый поликарбонат
Свою популярность поликарбонат получил благодаря следующему набору достоинств.
- По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
- Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
- Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
- Высокая светопроницаемость — свет беспрепятственно проходит через материал.
- Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.
Эксплуатационные характеристики листов сотового поликарбоната
Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры
Как правильно сгибать поликарбонат
Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками
- Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.
Арочная теплица
Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.
Двускатная теплица
Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).
На фото пристенная односкатная конструкция
Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.
Теплица-хлебница
Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.
