Теплица по Митлайдеру: схема, чертежи и расчеты, по митлайдеровской отзывы, своими руками поликарбонат

Особенности теплицы по Митлайдеру

Теплица Митлайдера, известная также как «американская теплица», имеет характерные особенности, которые выделяют ее на фоне других тепличных конструкций.

Вот основные их них:

необычная система вентиляции. Верхняя часть крыши оснащена фрамугами, пропускающими через себя теплый воздух. Свежие воздушные потоки поступают через открытые двери или вспомогательные окошки, которые располагаются ниже крыши;
конструкция имеет прочный каркас, благодаря часто установленным балкам и распоркам. Такое сооружение не боится града и сильного ветра;
теплицу можно разобрать и перенести в другое место, если монтаж был выполнен при помощи болтов или шурупов, без использования гвоздей;
сооружение устанавливается таким образом, чтобы в длину оно располагалось с запада на восток. В результате створки вентиляции обращены по направлению к югу, что защищает теплицу от проникновения внутрь холодного северного ветра. При этом растения получают хорошее освещение и достаточное количество солнечного тепла;
«американка» не нуждается в наличии дополнительного оборудования или дозаторов для подпитки газом, так как естественная вентиляция снабжает произрастающие культуры углекислым газом в необходимых количествах.

Достоинства и особенности

Рассмотрим подробнее все особенности и преимущества парника, построенного по методу Митлайдера.

Эффективная вентиляция. Как уже было рассказано выше, благодаря расположению фрамуг и форточек, растения в теплице не перегреваются. Кроме того, отпадает необходимость в монтаже системы принудительной вентиляции, поэтому стоимость обслуживания такой теплицы ниже.

Воздухообмен в теплице Митлайдера

В теплице Митлайдера отсутствует необходимость в дополнительном снабжении растений углекислым газом с помощью баллонов и дозаторов – с этим успешно справляется система естественной вентиляции.
Благодаря часто расположенным балкам, опорам и поперечинам, конструкция, созданная по методу Митлайдера, прочнее. Она успешно противостоит сильным порывам ветра или давлению больших масс снега, скопившегося на крыше.

Теплица Митлайдера изнутри

При сборке подобного парника в качестве крепежа используются саморезы и болты, потому он легко разбирается, переносится на новое место и собирается. Также при сооружении митлайдеровской теплицы стенки и крышу можно изготовить как два отдельных модуля, соединяемые на заключительном этапе постройки. При такой конструкции демонтаж теплицы или замена поврежденных элементов обшивки значительно упрощается.
Высота стенок теплицы подобрана таким образом, чтобы обеспечить удобство работы.
Площадь и высота теплицы подобраны так, чтобы обеспечить в ней устойчивый микроклимат и предоставить достаточно места для выращивания различных сельскохозяйственных культур.
Обшивка митлайдеровского парника располагается в два слоя, а между ними – воздушная прослойка толщиной 50-70 миллиметров. С ее помощью обеспечивается удовлетворительная теплоизоляция постройки.

Вот такую теплицу рекомендует Дж. Митлайдер

Что касается недостатков, то у теплицы, построенной по методу Митлайдера, он один – по сравнению с обычным парником, потребуется больше материалов для каркаса, следовательно, стоимость постройки возрастает. Но это компенсируется отсутствием расходов на принудительную вентиляцию и снабжение углекислым газом, а также повышенной (при соблюдении всех рекомендаций) эффективностью теплицы.

Внутреннее обустройство

Когда каркас конструкции Митлайдера будет остеклен, приступают к внутреннему обустройству. Внутрь теплицы проводят электричество, вешают лампы искусственного освещения. Для полива растений проводят водопровод. Особенно нуждаются большие теплицы по Митлайдеру в автономном водоснабжении. Вручную поливать много грядок довольно сложно.

Перед началом внутреннего обустройства продумывают планировку. Грядки обустраивают по удобной схеме, например, вдоль стен и по центру. Между ними делают дорожку с твердым нескользким покрытием. Устанавливать в теплице по Митлайдеру отопление надо в том случае, если предполагается круглогодичное ее использование или для получения сверхранних урожаев.

Возведение конструкции. Пошаговый инструктаж

Монтаж основы:

уложить по периметру 3-метровые брусья, имеющие сечение 100 х 100 мм;
углы зафиксировать саморезами;
проверить диагонали получившегося прямоугольника: они должны быть равны;
измерить уровнем, насколько горизонтально расположены брусья;
вбить по всему периметру получившегося основания колышки и прикрутить их саморезами.

Установка каркаса:

на ровной поверхности сбить боковые стены;
измерить их диагонали, и если они равны, установить укосы;
поставить стены вертикально, прикрепить саморезами к основанию;
из бруса 50 х 75 мм смонтировать торцевые стены, сделав расстояние между ними в 0,7 м.

Обустройство оконных и дверного проемов:

сделать 2 окна, имея в виду, что основа для рамы, как и скат кровли, имеет наклон 30°;
прикрепить оконные конструкции к рамам с помощью фиксаторов и навесов;
собрать дверь, используя бруски сечением 50 х 50 мм;
прикрепить к основе 7-миллиметровые клинья: по углам и 2 – в месте соединения дверного каркаса с бруском посередине;
установить дверь, при желании оснастить ее фурнитурой (ручки, замки).

Монтаж крыши:

собрать 5 конструкций, используя для каждой по одному стропилу длиной 1900 мм и по одному – длиной 1310 мм. Сделать это таким образом, чтобы северный склон оказался круче южного и выше его на 45 см. Расстояние между крайними точками должно составлять 2,4 м;

прикрепите фанерные клинья-треугольники, сделав промежутки между гвоздями примерно в 0,5 м;
установите стропила на стены, разместив сначала 2 боковые конструкции, а затем и 3 остальных, на одинаковом расстоянии друг от друга. Зафиксируйте их при помощи саморезов. Сделайте временную подпорку для кровли, чтобы она сохраняла вертикальность;
под самой верхушкой крыши расположите брусок для крепления оконных створок с сечением 75 х 50 мм;
сверху дополнительно зафиксируйте доску;
между стропилами ниже оконных проемов закрепите ряд коротких брусьев.

Совет. Деревянные элементы конструкции, которые будут касаться влажной земли, стоит предварительно обработать, например, олифой. Это увеличит стойкость материала к разрушению. Можно также в качестве сырья для изготовления деталей каркаса использовать лиственницу. Она довольно устойчива к гниению, хотя дополнительная обработка антисептиком ей не помешает.

Конструкция теплиц Митлайдера по форме и размерам

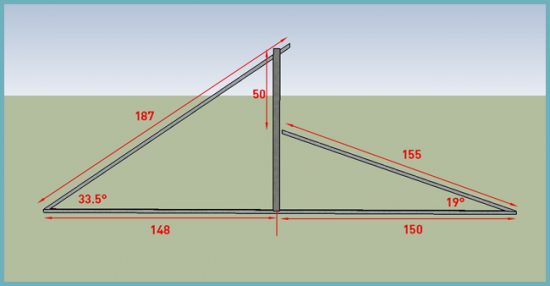

Примерные размеры крыши теплицы.

Все теплицы делятся на 2 основные разновидности: арочные и двускатные. Самая простая и доступная – это арочная конструкция. Но в ней плохо предусмотрено решение проблемы с проветриванием. Традиционный вариант двускатной теплицы с вертикальными стенками создает идеальные условия для вентиляции. В ней высокий скат ориентирован на север и защищает растения от ветров. Низкий скат расположен с южной стороны. В книге «Курс овощеводства по Митлайдеру» (автор – Джекоб Р. Миттлайдер) предлагаются наилучшие размеры теплицы – 6 м шириной и 12 м в длину. В книге очень подробно расписана инструкция по сооружению и необходимый материал для этого.

Кроме того, все теплицы могут быть рассадные или производственные.

При сооружении теплицы любого типа важно соблюдать некоторые требования:

Расположение строго с запада на восток, при этом нужно учитывать – ветер не должен задувать в окна или дверь.
Площадку для будущей теплицы необходимо заранее выровнять.
Необходимо избегать затенения теплицы. Если это требование обеспечить невозможно, то хотя бы ее разместить в том месте, где она будет освещаться с полудня до вечера.
Обеспечение в теплице хорошей вентиляции. Например, если теплица будет иметь небольшие размеры – 3 м в ширину и 10 м в длину, то достаточно сделать для вентиляции дверные проходы двусторонние. Но, если вы хотите сделать теплицу больших размеров, в ней необходимо оборудовать дополнительное вентиляционное окно, которое будет находиться в верхней части теплицы и открываться каждодневно, чтобы растениям поступало много свежего воздуха.
Желательно, чтобы участок не располагался в низменностях, в местах торфяников, на склонах холмов с северной стороны, и других местах, в которых средняя t на 2-3°С ниже, чем на участках, которые могут находиться совсем рядом на южных склонах, на грунтах с легким суглинком и супесями.

Вентиляция в теплице, сделанной по методу Митлайдера.

Метод Миттлайдера: Главные преимущества тепличных сооружений:

Имеют особую систему вентиляции – отверстия от одного торца до другого. Ее наличие обеспечивает равномерный и интенсивный воздухообмен. Это позволяет сэкономить на установке автоматической системы для проветривания и насыщения углекислым газом. Направление фрамуг в южном направлении позволяет избежать переохлаждения растений.
Прочный каркас благодаря балкам по всему периметру сооружения и укосам, обеспечивающим дополнительную жесткость и устойчивость.
За счет расположения поперечных горизонтальных балок выше, чем рост человека, обеспечивается удобство при работах внутри теплицы.
Теплицу легко собрать и установить, перенести на новое место в случае необходимости.

Проектируем теплицу по Митлайдеру по схеме: чертежи и расчеты

Как было сказано выше, залогом успеха является технически правильно оформленная открывающаяся форточка-фрамуга, расположенная в верхней части строения. Для того чтобы поликарбонатная теплица прослужила как можно дольше, необходимо уделить достаточно времени составлению чертежа. Для начала нужно запомнить, что сделать форточку своими руками необходимо с минимальной шириной 60-65 см.

Для нашей страны к снеговым нагрузкам лучше всего адаптирована арочная модификация теплицы Митлайдера

Фиксация производится при помощи деревянных реек и полиэтиленовой ленточки.

Не допустить распространенных ошибок помогут следующие рекомендации:

Другой конец конструкции фиксируется на брусе, который расположен выше всего;
Противоположная часть фиксатора свободно опускается к основанию постройки;
Благодаря существенной массе центральной рейки, полиэтиленовое покрытие не подвержено разрушительному воздействию ветра;
Следует убедиться, что нижний брус плотно примыкает к южному скату;
Проверить корректность сборки вентиляционного отверстия.

Все перечисленные действия выполняются на этапе проектироваться. Согласно многочисленным отзывам садоводов, корректно проведенные расчеты позволяют практически полностью избавиться от возможных ошибок. Положение двух балок, не говоря уже о надежности скатов, нужно проверить с калькулятором в руках.

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

Рисунок 3. Примеры чертежей для строительства своими руками Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного – крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Описание и особенности

Теплица по Митлайдеру может быть округлой, или выполненной в прямых линиях. Материалы тоже могут разниться. Современный рынок, обычно, предлагает алюминиевый каркас или из профильной трубы, оформленный поликарбонатом. Но, это не запрещает сделать американскую теплицу по старинке из стекла. Главное, соблюсти конструктивную особенность, ставшую прорывом своего времени – разноуровневую двухскатную крышу.

Выше северный скат крыши. Южный ниже. Различается и их уклон. У северного это 35 градусов, а у южного – на 10 градусов меньше. Перепад меж уровнями расположен ровно по центру теплицы и закрыт чередой фрамуг. Они откидываются вверх. Фрамуги, точнее форточки, располагают и на южной стенке теплицы.

Теплицы по Митлайдеру могут быть округлыми или с прямыми стенами

Через фрамуги на стенке поступает холодный воздух. Верхние же фрамуги на крыше — выход для теплого воздуха. Так обеспечивается эффективная вентиляция, исключающая перегрев растений. При этом, северная стенка теплицы глухая.

Вкупе с более высоким северным скатом крыши это исключает переохлаждение посадок. То есть, схема теплицы Митлайдера обеспечивает оптимальную температуру воздуха внутри нее без необходимости делать принудительную систему вентиляции.

Благодаря уникальному строению крыши в теплице образуется улучшенный воздухообмен

Все осуществляется с помощью естественной тяги. Это экономит бюджет. Теперь, вернемся к материалам. Хоть они могут быть любыми, есть наиболее выигрышные.

Каркас, к примеру, желательно делать из дерева, поскольку:

Его волокна впитывают конденсат, препятствуя его скоплению на стенках и потолке теплицы.
Малая теплопроводность дерева не дает ему, как быстро нагреваться, так и стремительно остывать.

За счет этих свойств, теплица на основе дерева имеет наиболее равномерную температуру внутри. Нагрев каркаса не контрастирует с прогревом воздуха. Поэтому в оригинале, у Митлайдера, теплицы были именно из бруска.

При установке теплицы, необходимо направить более высокую часть на север, а низкую — на юг

Технология монтажа деревянной теплицы с двускатной крышей

Такая конструкция наиболее проста в изготовлении, а вот с монтажом ее придется повозиться. От домашнего мастера потребуется уверенное владение плотницкими навыками.

Материалы и инструменты

Для установки потребуются следующие инструменты:

электропила или лобзик;
шуруповерт;
лопата;
стремянка;
измерительный инструмент: рулетка, уровень, угольник.

Из материалов понадобится:

брус 100*100 для фундамента;
брусок 50*75 для стропил и стоек;
брусок 50*50 для фрамуг;
биозащитная пропитка;
малярный инструмент или краскопульт;
уголки усиленные 50*50*35*2;
петли для дверей и окон;

саморезы;
поликарбонат либо пластиковая пленка от 150 мкм.

Чертежи

По приведенному чертежу получится теплица площадью 16,1 м2

Чертеж теплицы по митлайдеру

Те же размеры можно реализовать и с помощью металлопрофиля.

Фундамент

Для деревянной конструкции обычно ставят фундамент из брусьев. Последовательность операций следующая:

расчистить и выровнять участок;
разметить место под фундамент, обозначить колышками и шнуром;
прокопать углубление в 10-15 см по периметру, ширина – 25-30 см;
наполовину засыпать песком и утрамбовать;
обильно смочить и повторить трамбовку;
разметить и выпилить фундаментные брусья, на углах сделать запилы в четверть;
пропитать брус биозащитной пропиткой;
на слой песка уложить гидроизоляцию так, чтобы она заходила на стенки траншеи;
уложить брусья, проверить прямоугольность конструкции: диагонали должны быть равны между собой.

Завершают устройство фундамента вторым слоем гидроизоляции.

Каркас

Каркас удобнее собирать вдвоем. Это существенно ускорит работу и повысит точность монтажа.

Начинают с возведения боковых (длинных) стен:

разметить и напилить вертикальные стойки из расчета шага в 70-100 см;
разметить и отпилить брусья для горизонтальной верхней обвязки;
собрать заготовку стены на земле, укрепить строительными уголками;
установить укосины;
стенку перенести к фундаменту и прикрепить к нему с помощью уголков.

Для изготовления торцевых стен две стойки из бруса 100*100 соединяют с горизонтальными деталями торцевых каркасов. Заготовки перемещают на фундамент, стыкуют с длинными стенами и крепят с помощью уголков. Вертикальность элементов каркаса проверяют с помощью уровня или отвеса.

Окна и двери

Тепличная дверь должна иметь достаточную ширину, чтобы в нее могла проехать садовая тачка или тележка, обычно хватает 70-80 см. Высота двери должна позволять входить в теплицу, не задевая притолоку головой. С учетом высоты фундамента, 180 см будет достаточно для большинства.

Бруски для дверей и окон раскраиваются и собираются с помощью уголков. Для дверей нужно обязательно сделать и тщательно подогнать укосины, направленные от нижней петли в верхний противоположный угол. Они помогут избежать провисания и перекашивания двери. Такие же укосины, только симметричные, укрепляют рамы окон.

Крыша

Крыша собирается в такой последовательности:

к центральным торцевым опорам крепят две горизонтальные балки;
от них устанавливают стропила к верху длинных стен, двигаясь попеременно то по северной, то по южной стороне;

Схема сборки крыши Далее следует закрепить на верхней балке петли фрамуг, а на нижней – запоры и фиксаторы в открытом состоянии.

Обшивка сооружения

Для завершения постройки ее необходимо обшить. Для этого используют полиэтиленовую пленку либо поликарбонатные листы.

При выборе полиэтиленовой пленки для обшивки следует учитывать следующие факторы:

обычная тонка пленка с трудом протянет один сезон;
материал должен быть устойчив к ультрафиолетовым лучам, иначе и сезона не протянет;
армирующая сетка, вплавленная в пленку, позволит материалу прослужить несколько лет;
покрытие-антистатик снижает количество оседающей пыли и сохраняет прозрачность пленки;
гидрофильное покрытие пленки избавляет растения от переувлажнения капающим с крыши конденсатом: капли скатываются по стенам.

Крепится пленка следующим образом:

полиэтилен разматывается с рулона на ровной площадке, один край рукава разрезается;
полотнище нарезается по размеру стены, прикладывается к ней и крепится к стойкам с помощью штапика и обойных гвоздей;
для крепления можно использовать и широкие планки, фиксируемые саморезами.
покрывается крыша, окна и двери;
операция повторяется изнутри теплицы.

Воздушная прослойка, образующаяся при двухслойном покрытии, обеспечит сохранение дневного тепла даже при случайных заморозках.

Конструкционные особенности

Для реализации данного замысла на крыше монтируют два коньковых бруса: один над другим с разницей по высоте в 45 см.

Прочие особенности:

большой внутренний объем. Такое решение позволяет предотвратить превышение относительной влажности, вызывающее гниение подавляющего число растений (высокие показатели воды в среде «припарку» любят только огурцы). Увеличивается тепловая инерционность, благодаря чему проще поддерживать температуру внутри на стабильном уровне. Погодные изменения отражаются на микроклимате не так быстро, и огородник успевает компенсировать их регулировкой системы отопления. Стандартный размер теплицы Митлайдера в плане — 6х12 м. Но строят и другие варианты, придерживаясь соотношения между сторонами 1:2. Например, 3х6 м;
удобная высота. Позволяет огороднику стоять прямо, что значительно облегчает уход за растениями.

Сооружение с большими размерами в плане и по высоте подвергается значительным ветровым и снеговым нагрузкам, потому каркас митлайдеровской теплицы делают довольно прочным. Балки и стойки устанавливают с шагом в 2 м, углы усиливают подкосами. В качестве материала каркаса принято использовать древесину: в сравнении с металлопрофилем на ней меньше конденсируется влага.

Исключение составляют арочные теплицы: здесь стропила имеют форму дуги. Из древесины арки тоже делают: брус разрезают на тонкие ламели, промазывают клеем и, снова сложив стопкой, закладывают в вальму (специальный станок), где фиксируют в изогнутом виде до отвердения клея. Но обходятся такие дуги дорого, поэтому их применяют редко.

Прямые скаты располагают с такими уклонами:

южный: 20;
северный: 35.

Высота стен составляет 2 м. То есть при ширине 6 м высота верхнего конька составляет 2,7 м. Наличие фундамента — обязательно.

Поскольку сооружение каркасное, подойдет столбчатое основание, но лучше построить утепленное ленточное, причины две:

предотвращаются потери тепла через грунт;
исключается доступ во внутреннее пространство грызунов и вредных насекомых.

Утепление фундамента производят снаружи экструдированным пенополистиролом. Кроме него, нагрузку от сил пучения замерзшего грунта способен выдержать только керамзит, но этот материал применять нельзя, поскольку он впитывает воду.

Бюджетная альтернатива железобетонному ленточному фундаменту — деревянный брус сечением 100х100 мм, врытый в землю. Перед монтажом его защищают от гниения обработкой антисептиком или обжиганием, а от влаги — обмазкой битумной мастикой или заворачиванием в рубероид. Как и бетонный фундамент, брус укладывают на песчано-щебеночную подушку толщиной 15 см.

Каркас строится из профилей:

деревянный: брус сечением 75х50 мм;
стальной: профилированная труба сечением 50х50 мм.

Ввиду повышенной влажности рекомендуется применять оцинкованный металлопрокат.

Арку из квадратной трубы изготавливают так:

на грунте вычерчивают дугу нужного радиуса. Делают это при помощи связанных веревкой двух колышков, один из которых помещается в грунт в центре окружности;
вдоль дуги забивают поглубже в грунт несколько колышков или арматурных прутьев. Грунт должен быть сухим и твердым. В результате получится шаблон;
на квадратной трубе делают с одной стороны болгаркой несколько надрезов через равные промежутки;
сгибают трубу по шаблону из колышков, так чтобы края разрезов сходились;
соединяют края разрезов электросваркой.

Обшивают каркас листами поликарбоната. При необходимости сократить расходы поликарбонат располагают только на крыше, стены же обшивают полиэтиленом. Последний крепится в два слоя — снаружи каркаса и внутри. Воздушная камера между двумя слоями служит теплоизолятором. Полиэтилен также недолговечен: его хватает от силы на два сезона.

Деревянное основание недолговечно, довольно скоро потребуется его замена. Потому крупные теплицы рекомендуется возводить на бетонном фундаменте.

Другие особенности парника

Конструкция отличается следующими признаками:

стропила фиксируются на самой верхней балке;
широкая часть одного ската направляется к верху;
стропила с южной стороны закрепляются на коньке, расположенном ниже на 45 см от другого конька;
сформированный проем в 45 см позволяет легко смонтировать вентиляционную систему;
этот проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция парника помогает оптимизировать все затраты, связанные с выращиванием рассады и применением теплицы

Благодаря этой идее, американский специалист смог завоевать заслуженное внимание к своей технологии

Чертеж и расчет теплицы

Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

Рисунок 3. Примеры чертежей для строительства своими руками

Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.
