Шведская стенка: как сделать из дерева, металла и пластика – для детей и всей семьи

Изготовление и установка простого турника

Основой для домашнего турника может послужить любая стальная труба. При монтаже элемента в дверном проеме нужно подбирать компонент согласно размерам прохода. Но стоит учитывать: заниматься на таком турнике будет удобно только ребенку или подростку. Взрослому придется сильно поджимать ноги для выполнения спортивных упражнений, что будет отвлекать его от занятий.

Способ 1: турник в проеме

Самым простым вариантом изготовления станет заготовка стальной трубы и пары деревянных брусков. В деревянных опорах в центре высверливаются отверстия, диаметр которых равен диаметру трубы. На концах самой трубы потребуется сделать два крестовых распила. Их глубина должна составлять около 5-7 см. С обеих сторон нужно срезать по два противоположных лепестка (расположение оставшихся лепестков должно быть одинаковым). Далее изготавливается турник в квартире своими руками по простой схеме:

• на трубу надеваются деревянные бруски;
• лепестки разгибаются, они должны плотно примыкать к деревянному основанию (можно стамеской подготовить небольшие углубления);
• в проеме отмечается место монтажа элементов;
• заготавливаются отверстия на стене, на деревянных заготовках и металлических лепестках;
• по заготовленным отверстиям проводится фиксация труб с помощью деревянных брусков.

На данном этапе можно проводить тестирование конструкции и в дальнейшем заниматься спортом прямо у себя дома.

Способ 2: сбор конструкции из водопроводных элементов

Многие домовладельцы не знают, как сделать турник в квартире из дешевых материалов. Но с использованием водопроводных уголков и стальных фланцев можно собрать хороший тренажер для рук. Изготавливается он следующим образом:

1. К обрезкам стальной трубы (по 15-20 см) приваривается воротниковый фланец.
2. С другой стороны на обрезок устанавливается водопроводный уголок (заранее нужно подготовить резьбу).
3. Длинный кусок стальной трубы, который будет основой турника, прикручивается к обрезкам с уже установленными уголками.
4. Готовая конструкция фиксируется на стене с помощью дюбелей.

Такая заготовка будет долго служить владельцам, позволит заниматься спортом, не покидая дома. При этом ее можно легко переместить.

Сборка настенного турника

При обустройстве спортивной комнаты рекомендуется изготовить универсальный турник для дома своими руками. Он позволяет не только накачивать мышцы рук, но и укреплять пресс. Такая конструкция легко модифицируется в брусья, позволяя развивать мышцы спины. Изготовить такой тренажер можно изучая обучающие видео или по такой инструкции:

• из квадратных профилей сварить Н образную конструкцию: боковины – 65 см, перекладина – 55 см (перекладина должна разделять продольные профили в соотношении 1/3);
• к верхней части заготовки (ближе к перекладине) перпендикулярно приваривается пара профилей по 55 см (относительно центра «Н» должны уклоняться в стороны примерно на 15 градусов);
• между расходящимися профилями приваривается поперечная круглая труба (75 см), к ее концам приваривается еще пара обрезков по 20 см с незначительным уклоном вниз (будут служить ручками тренажера);
• на отступе от верха в 15 см между расходящимися профилями, параллельно верхней трубе с ручками приваривается квадратный профиль (70 см);
• между параллельными профилем и трубой приваривается пара поперечных кусков профиля по 15 см для укрепления конструкции (как показано на прилагаемых фото);
• между концами квадратных профилей (от верхнего к нижнему) привариваются обрезки по 40 см;
• к основанию «Н» привариваются ручки-продолжения и перпендикулярные ручки (все обрезки трубы по 15 см).

К поперечине «Н» и на ее боковины привариваются куски металлических листов. После окрашивания конструкции к ним будут крепиться подушки. На заготовки под ручки рекомендуется надеть пластиковые ручки (для велосипеда, тренажера). Крепить на стене конструкцию нужно на стальных крючках: она должна быть съемной. Для проведения разноплановых упражнений потребуется лишь перевернуть тренажер (с бруса – на турник).

Перед началом изготовления такого сложного турника рекомендуется составить чертежи по заданным подсказкам. Это поможет изготовить оптимальный по форме и размеру персональный тренажер.

Чем можно дополнить?

Если ребёнок мал и средств немного, для начала можно приобрести базовый вариант комплектации, который впоследствии изменяют и наращивают дополнительными снарядами. Тем, у кого недостаточно средств менять спортивные комплексы по мере роста ребёнка, за основу лучше сразу взять тренажёр из более прочного материала.

Спортивные снаряжения для взрослых и детей существенно отличаются и не только по весовым возможностям. Детям можно добавлять канат, брусья, баскетбольное кольцо, верёвочную лестницу, скалодром и верхние перекладины. В арсенал взрослого человека обычно входит турник, скамья для работы над прессом.

Подготовка отдельных элементов

Классическая конфигурация шведской стенки Г-образная. Для ее изготовления потребуются электролобзик, дрель, перьевое сверло или фреза для отверстий, наждачная шкурка, сверло и ключ под конфирматы, шуруповерт или отвертка.

Первый этап — это подготовка стоек. На брусках высверливаются несквозные отверстия через каждые 200-230 мм глубиной около 20 мм. Отверстия лучше просверлить не посередине, а ближе к наружному краю, чтобы при использовании нога помещалась на ступеньке и не упиралась в стену. На этом этапе можно прикрутить шурупами уголки для крепления к стене. Поверхность брусков зачищают наждачной шкуркой. Затем из фанеры вырезают две заготовки для крепления верхней перекладины. По форме они несколько напоминают букву «Г». Поэтому деревянная шведская стенка с турником имеет Г-образную конфигурацию. Черенки от лопат разрезают на детали длиной 500-600 мм. Это будущие перекладины. Все детали конструкции тщательно зашкуриваются, для снижения трудозатрат можно воспользоваться шлифмашиной. Для придания определенного цвета детали можно обработать морилкой.

Турник и упор

Простая перекладина для подтягивания и удержания угла ногами на весу существенно расширяет функциональные возможности шведской стенки. Детская шведская стенка без турника вообще теряет большую часть своих развивающих качеств. Простую стенку-лестницу несложно дополнить навесным держателем перекладины для подтягивания и др. статических упражнений (без резких движений).

Чертежи шведской стенки с деревянным навесным держателем турника даны на рис. (верхний кронштейн держателя справа вверху; нижний – там же внизу).

Чертежи шведской стенки с навесным деревянным держателем турника

Другие варианты исполнения навесного турника и ручного упора для шведской стенки показаны на след. рис.:

Варианты конструкции навесного турника и упора для рук на шведскую стенку

Ручной упор позволяет заниматься на шведской стенке уже весьма опытным и физически развитым пользователям, поз. 4 и 5. Для деревянного навесного упора нужно брать идеально однородное без дефектов дерево особо прочных пород: тиковое и т.п. Размеры навесного на шведскую стенку упора для рук даны справа на рис.

Однако наиболее функциональны ручные упоры, совмещенные с перекладиной, см. еще один рис.:

Навесные на шведскую стенку упоры для рук, совмещенные с перекладиной

Основные конструкционные материалы несущих частей труба 40х2, профтруба 60х60х2. Для укосин, стяжек и лопастей накидных захватов – профтруба 60х(20-30)х1,5 или (справа) труба 20х1,5. Для крюков там же – полоса 30х6. «Накидка» на шведскую стенку справа на рис. наиболее функциональна, но на спортивный снаряд общего пользования такую не сертифицируют: крюки в зоне действий занимающегося травмоопасны.

Стационарный (прикрепленный наглухо) турник на шведской стенке обязателен для средней степени напряженности или усиленных занятий взрослых, тем более что он не мешает детям пользоваться навесным турником, а взрослым – упором для рук. Однако в таком случае крепить консоли турника (держащие перекладину кронштейны) 3-мя или 4-мя болтами (поз. 1 и 2 ниже на рис.) – грубая ошибка, как и детали, выполненные из явно дефектной древесины (показано красными стрелками на поз. 2). Крепление квадратом допустимо, если гнезда под болты сквозные винтовые, а детали снаряда из высококачественного переклеенного твердого дерева, поз. 3. В любом другом случае центрально-симметричное крепление при превышении допустимой нагрузки или от усталости может разрушиться «все вдруг».

Как крепить стационарный турник к шведской стенке

Правильнее всего прикрепить стационарный турник к шведской стенке на косынках из фанеры толщиной 24-32 мм. Косынки крепятся к тетивам не менее чем 4-мя сквозными болтами М10-М12, поз. 4. Косынки можно переклеить из фанеры как описано выше. Если слоев заготовки не менее 4-х (фанера 6 мм), то куски на сборку слоев годятся от прим. 100х150 мм. Главное – чтобы швы в слоях не совпадали в параллель сходились не ближе 5 толщин фанеры.

Несколько менее надежно крепление прямых консолей из качественного дерева клином 5-ю болтами. Оно расшатывается скорее, чем косынка, но к внезапному разрушению не способно: сначала расшатается, что будет заметно.

Крепление к стене

Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.

В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.

При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.

Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):

• В бетон – от 100 мм.
• В кирпич – от 110 мм.
• В дерево – от 130 мм.

Шведская стенка для детей в квартиру: описание комплекса

Шведская стенка для детей, фото наглядно это подтверждают, представляет собой функциональный тренажер, состоящий из лестницы от пола до потолка, которая заканчивается турником и устанавливается возле стенки, и дополнительных спортивных снарядов в виде каната, веревочной лестницы, колец, брусьев и т. д.

Самым простым вариантом шведской стенки является рама с поперечными перекладинами, но такой турник можно комбинировать с другими приспособлениями для занятий спортом

Это идеальное решение для полноценного физического развития ребенка любого возраста. Спортивный комплекс позволяет укреплять мышцы, формировать правильную осанку, развивать ловкость и выносливость ребенка. Регулярные занятия способствуют тренировке и укреплению сердечно-сосудистой системы, улучшению координации движений, укреплению иммунитета. Выполнение упражнений на лестнице является хорошей профилактикой плоскостопия.

Спортивная шведская стенка, установленная в квартире, является незаменимым тренажером в зимний период, когда дети мало времени проводят на улице. Комплекс имеет компактную конструкцию, которая не занимает много места. Однако, благодаря тому, что на нем можно закрепить дополнительный спортивный инвентарь, можно выполнять различные физические упражнения, что подтверждают универсальность домашнего тренажера.

Несмотря на все положительные стороны шведской стенки, не стоит забывать о недостатках тренажера. Спортивный комплекс представляет собой высокую лестницу, которая может стать объектом различных травм для ребенка при неаккуратной ее эксплуатации и неправильной установке. Во время занятий ребенка на тренажере присутствие взрослого человека обязательно.

Распорная шведская стенка, которая рассчитана для детей от трех лет и дополнительно оснащена канатом, лесенкой и кольцами

Сегодня производители выпускают различные вариации шведских стенок, где некоторые модели имеют довольно габаритные размеры, что не подходит для маленьких квартир. Покупая шведскую стенку из дерева, следует учитывать, что данный материал имеет невысокую прочность, негативно реагирует на механические нагрузки, высокую температуру и воду.

Еще одним немаловажным недостатком является статичность конструкции большинства моделей, которую нельзя перемещать из одного места в другое. Монтаж комплекса требует соблюдения определенных правил, одним из которых является конкретное месторасположение тренажера для его безопасной эксплуатации, что не всегда гармонично вписывается в дизайн интерьера помещения.

Какие стены можно сделать собственными руками?

Учитывая множество материалов применяющихся в наше время и технологий сделать своими руками можно стенку любой вариации. А дело все в том, что особенно сложные в производстве ламинированные и шпонированные части можно заказывать у изготовителя мебели. А другое выполнить собственными руками. Итак, какие вариации стенок можно испробовать сделать своими руками.

1. Традиционные стены.
2. Модульные стены.
3. Угловые стены.
4. Подвесные стены.
5. Стены веселённой системе.

Необходимо отметить сразу, что традиционные стены из древесины может сделать лишь мастер, умеющий трудиться с этим материалом. Если даже вам доводилось в жизни трудиться с деревом, лучше за самостоятельное производство мебели из дерева не браться. Ведь матерьял необходимо правильно выбрать, приготовить, отделать. Шансы, что без навыка вы все это правильно выполните малы.

Лучше за основу взять материалы, какие легче отделывать Дсп, МДФ, пластик. Во многих случаях даже металл. Не забывайте, что перед тем как выбирать в выгоду производства той или другой вариации стены оцените такие факты.

• Вид матерьяла, его цвет и фактура, с каким вы будите трудиться.
• Художественная композиция, какой вы будите держаться при производстве мебели.
• Размеры и форма будущей стены.
• Отличительные характеристики ее локации в рамках вашей комнаты для приема гостей.
• Показатели индивидуальных элементов стены.
• Отличительные характеристики организации электрических коммуникаций для компонентов подсветки.

Готовим инструменты и материалы

Для производства стены собственными руками какого-либо трудного специального инструмента не понадобится. Хотим представить вам их общий перечень.

1. Обыкновенный или электро лобзик;
2. шуруповерт или простая отвертка крестовая;
3. дрель;
4. рулетка, угольник, отвес;
5. стамеска, струбцина;
6. киянка, молоток.

Все зависит от особенности изделия к перечню инструментов способны добавляться добавочные названия. Но во всяком случае любой из аналогичных инструментов может отыскаться в кладовой у всякого хорошего владельца.

Сравнительно выбора материалов для будущей стены также не все определённо. Чтоб сделать легче задачу определения общего списка материалов, давайте же приведем их перечень на стандартном примере обычной стены из Дсп с каркасом из дерева длиной 3,3 м и высотой 1,8 м. Итак, какой материал применяются для аналогичной стены.

• Древесные стойки;
• древесные поперечины;
• кровля из ДВП или фанеры;
• полки (МДФ или Дсп);
• накладки из дерева на полки и крышки;
• боковые и стенки сзади из фанеры, ДВП или МДФ;
• боковые опорные планки из древесины;
• ограничители передней части рамы;
• задние опорные планки для полочек;
• нижние опорные планки для полочек;
• задние угловые накладки;
• нижние горизонтальные и вертикальные угловые накладки;
• декоративный фасад (дерево, ДСП ламинированное и так далее);
• передняя, задняя и боковая стена для ящиков которые выдвигаются (ДВП, фанера);
• саморезы для дерева, облицовочные гвозди, саморезы с потаенными головками;
• ручки для дверок и ящиков;
• направляющие роликовые;
• провода, блок управления, понижающий трансформатор и ленты на светодиодах (блоки);
• Винты с полукруглыми головками, шайбы, гайки, контрагайки.

Проектируем стенку для гостевой

Как только нам получилось собрать все нужные материалы и приготовить инструмент, приступаем к подготовке проекта будущей

стены. Планирование стены – это наиважнейший момент работ. Потому что в процедуре начертания проекта мы четко находим размер грядущего мебельного предмета, его внутреннюю конфигурацию. И целиком находим, в каком числе мы истратим тот или другой матерьял.

На этапе проектирования стены мы можем более подробно вычислить сумму, которая нам потребуется для получения всего что необходимо. И плюс к этому более четко планировать порядок дальнейших действий. Проектируя стенку, вы обязаны учесть не только ее общие показатели, например ширина, длина, глубина, высота, но и нестандартные, например толщина материалов, какие будут употреблены в процедуре ее производства. Ведь если нестандартные показатели не учитывать, можно достаточно серьезно совершить ошибку. Когда вы завершите с наброском, можно уже начать составлять чертеж, или (что лучше), поручать эту работу третьему лицу (специалисту).

Основные требования к изготовлению шведской стенки

Считается, что изобрели этот спортивный снаряд финские крестьяне, которым нужно было часто спускаться в ледники – большие ямы, в которых хранилась рыба. В верхней части таких приспособлений делалось утолщение или набивалась специальная более широкая чем стандартные ступени планка, на которую можно было повесить корзину или другую емкость с продуктами. Именно оттуда такого образца лестницы потом разошлись по всему миру. Однако ввиду того, что на то время местность принадлежала Швеции, название за лестницей закрепилось такое, какое осталось до наших дней.

Сегодня городские жители повально страдают от малоподвижного образа жизни, гиподинамия и ожирение успешно косит наши ряды. При этом если сложные модные тренажеры вроде эллипсоида имеют довольно высокую стоимость, то изготовить шведскую стенку своими руками для детей и взрослых не составит труда. Понадобятся базовые навыки работы с деревом или металлом, стандартный минимальный набор инструментов, а также материалы.

Правильные параметры

Для выполнения минимального набора упражнений достаточно будет просто прочно закрепить обычную бытовую лестницу к потолочной балке или, как многие делают, к дверному косяку (съемный вариант). Однако устройство шведской стенки нового образца подразумевает иные технические особенности, позволяющие делать комплекс упражнений намного шире, чем тем тот, что практиковали старые финские крестьяне во время затяжной зимы.

В первую очередь это касается стандартизации размеров, оптимальных для гимнастических упражнений.

• Длина каждой перекладины (пролет) должна быть не меньше 80-90 сантиметров. Уменьшить такие пропорции допустимо в детском варианте. Тогда можно сделать пролет, шириной 60-70 сантиметров.
• Стандартное расстояние меж осями перекладин должно быть не менее 15 сантиметров. Однако нужно учесть, что это детский размер. Для комфортных занятий взрослыми диапазон от 14 до 23 сантиметров считается «глухим». Оптимальное расстояние между планками для взрослого – 22-26 сантиметров.
• Все перекладины выполняются цилиндрической формы. Бруски или прямоугольное сечение тут никак не подойдет, так как будет сильно натирать ладони и мешать выполнению упражнений.
• Диаметр каждой перекладины должен быть стандартным. Для детей он может колебаться в пределах 22-30 миллиметров. Для взрослых атлетов лучше, чтобы они достигали 40-42 мм.
• Количество перекладин в наборе: примерно 9-16 подходит для детей и подростков, для взрослых лучше сделать 11-20. Размеры шведской стенки для взрослых своими руками во многом все будет зависеть от высоты потолка помещения, где вы собрались ее смонтировать.
• Нижняя планка лестницы должна быть помещена в 15-25 сантиметрах от пола.

Собираясь изготовить такой спортинвентарь, нужно помнить, что на любой снаряд, даже при самых плавных, медленных упражнениях, приходятся нагрузки динамического плана, в разы превышающие стандартный вес тех, кто на них занимается.

Тест на прочность

При этом статические нагрузки больше идут от взрослых, а динамические от подвижных, шустрых детей, подростков. Для того, чтобы никто не получил травму из-за сломанного устройства, нужно проверять его на прочность очень тщательно. Делается посредством специального груза, подвешенного к середине любой перекладины.

• 120 килограммов должна выдержать любая перекладина детской стенки на дому.
• 150 килограммов обычно выдерживают домашние, а также специальные для спортивных состязаний.
• 180 килограммов – максимальная нагрузка для комплекса стандартных ежедневных упражнений в 2-3 подхода.

Технологически, снаряд может быть изготовлен из самых разных материалов. За деревянный вариант приятно держаться руками, да и выглядит она даже в интерьере обычной городской квартиры вполне органично. Для более высоких нагрузок, к примеру, для выполнения упражнений с дополнительными весами или упорами, можно изготавливать металлические санки. Пластиковый варианта спортивного снаряда подойдет только для детской спортплощадки дома, не более.

Размеры шведских стенок

Исходя из размеров по высоте:

1. Комплекс, оборудованный навесным турником, который может регулироваться по высоте. Высота данной конструкции будет составлять 236 см. Регулируемый турник можно расположить на том уровне, который будет вам удобен. Глубина стенки составит 20 см.
2. Тренажер, оборудованный стационарным турником. В данном случае высота комплекса будет составлять уже 217 см. Стоит отметить, что для комфортного выполнения спортивных упражнений необходим запас от 20 до 30 см. Вылет перекладины составляет 90 см.

Если собираетесь установить снаряд на стену, важно учесть его ширину. Если выбрали распорный тип крепления — высоту, поскольку крепить стенку придется к полу и потолку

Самые компактные стенки — шириной от 50 до 70 см. Стоит учитывать, что на узкую стенку можно установить меньше дополнительных снарядов. Чем шире стенка, тем богаче ее возможная комплектация.

Крепление к стене

Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.

В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.

При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.

Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):

• В бетон – от 100 мм.
• В кирпич – от 110 мм.
• В дерево – от 130 мм.

Сборка комплекса

Когда все детали готовы и обработаны наждачкой, ровные и гладкие, без шероховатостей – можно собирать конструкцию воедино. В одну из стоек, находящуюся в горизонтальном положении, в подготовленные отверстия вставляются перекладины, предварительно промазанные клеем (это может быть как ПВА, так и “Момент”). Детали должны плотно входить в отверстия. Сверху на них надевается вторая стойка

Важно правильно рассчитать, разметить и просверлить отверстия, чтобы их было легко совместить и собрать лестницу. Каждую перекладину засверливают в торец через стойку и скрепляют конфирматом

Операцию проделывают с двух сторон. К верхней части лестницы при помощи или стяжек прикрепляют “уши” для устройства турника (вынос около 600 мм). Необходимо сделать не менее четырех креплений с каждой стороны для надежности. Деревянные шведские стенки покрывают лаком на водной основе в несколько слоев. И последний момент: головки конфирматов готовой конструкции закрывают декоративными заглушками.

Шведская стенка из дерева размеры. Шведская стенка своими руками

Для изготовления шведской стенки своими руками можно использовать дерево или металл. Каждый из этих материалов имеет свои недостатки и преимущества. Шведская стенка деревянная органично впишется в любой интерьер, это лёгкая, экологичная конструкция.

Лестница из металла более прочная , способная выдерживать большой вес взрослого человека, не говоря о ребёнке. Но изготовление шведской стенки своими руками из металла довольно сложное, и требует минимальных навыков сварки.

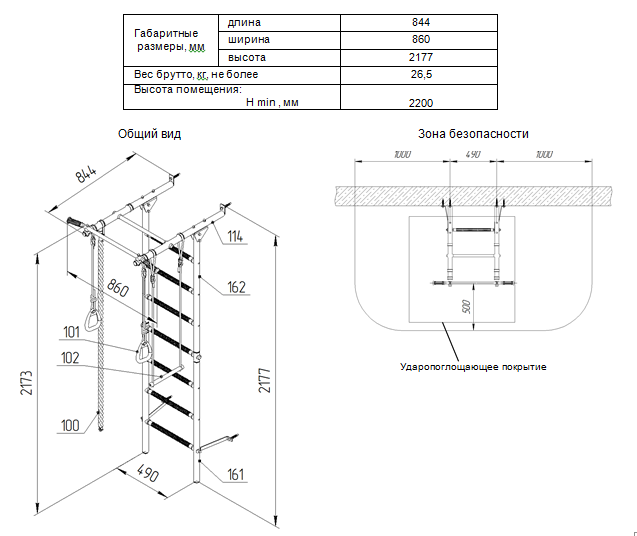

Изготовление любой шведской стенки начинается с создания чертежа . Он поможет наглядно представить параметры лестницы, турника и брусьев в соответствии с реальными размерами помещения, чтобы вписать в него шведскую стенку.

Необходимо правильно рассчитать расстояние между стойками лестницы, чтобы отмерить нужную длину перекладин, а без чертежа сделать это невозможно. Кроме того, чертёж поможет определиться с типом крепежа, подогнать нужные размеры, отразит правильное соединение стенки и перекладины.

Размеры шведской лестницы должны быть такими, чтобы не задевать пол и потолок перекладинами. Кроме того, размеры лестницы по высоте для детской шведской стенки и взрослой, будут отличаться : в первом случае максимальная высота должна составлять 2000–2100 мм, во втором — может достигать свыше 2300 мм в зависимости от высоты потолка. Рекомендуемая ширина брусьев составляет 55 см, а перекладины — 110 см.

Как собрать шведскую стенку из дерева

Стандартная шведская стенка деревянная для взрослого состоит из лестницы и съёмного турника. Для изготовления лестницы понадобятся следующие материалы:

• Пиломатериал толщиной 2 см, длиной 4,0–4,8 м, шириной 10 см.
• Круглые черенки для лопат длиной 120 см, диаметром 3 см. Их количество зависит от высоты лестницы.
• Набор инструментов.
• Набор крепежей.
• Клей для древесины или жидкие гвозди.

Процесс изготовления лестницы выглядит следующим образом:

1. Деревянный брус распиливается на две одинаковые части, концы скругляются с помощью лобзика.
2. Пиломатериал шлифуется рубанком, шлифмашинкой.
3. На досках, с одной стороны, намечается расстояние между перекладинами, равное 30 см. В этих же местах тонким сверлом производятся отверстия для крепления перекладин.
4. В соответствии с чертежом, определяется необходимая длина перекладины, обычно это 60–80 см.
5. Из черенков для лопат отрезается длина, определённая для перекладин.
6. Бруски и перекладины покрываются морилкой, краской или лаком, оставляются до полного высыхания.

Далее, осуществляется сборка деревянной лестницы для спортивного уголка. Её собирают следующим образом:

• там, где наносилась разметка на деревянные бруски, нужно сделать несквозные отверстия;
• на концы перекладин наносится клей, после чего они вставляются в отверстия;
• ступеньки и стойки дополнительно закрепляются с помощью шурупов или саморезов.

Остаётся прикрепить лестницу к стене с помощью дюбелей и металлических уголков. Съёмный турник, который будет крепиться на одну из верхних перекладин лестницы также можно изготовить из дерева, но предпочтительнее использовать для этих целей металл.

Шведская стенка из металла

Как правило, шведская стенка из металла устанавливается на улице. Этот спортивный комплекс может включать в себя:

• шведскую лестницу;
• турник с брусьями;
• опоры для отжиманий;
• детские качели;
• крепление для каната;
• груши.

Эта комплектация индивидуальна, и может также состоять просто из лестницы и турника . Перед тем как собрать шведскую стенку из металла, нужно приготовить такой материал:

• Профильная труба 25×25 мм общей длиной шесть метров в количестве двух штук.
• Отрезки труб количеством, равным числу ступеней, длиной 50–60 мм.
• Отрезки из профильной трубы, которые послужат укреплением для турника.
• Металлические уголки для крепления к стене. Крепление металлической лестницы можно сделать не только к стене. Опорные части из труб могут крепиться к потолку и полу с помощью круглых шайб. Однако, такой способ подходит не для каждого помещения.

Нарезаются стойки длиной около 2,5 метра , оставшиеся отрезки приваривают к ним под прямым углом в качестве выносных частей. Перекладины соединяются с опорными частями сваркой или вставляются в предварительно вырезанные отверстия с шагом 30 см по длине обеих труб. Чтобы перекладины не крутились внутри отверстий, их концы закругляются и вставляются в отверстия до упора.

Чтобы во время виса на турнике выносные части не прогибались под тяжестью веса, они укрепляются путём приваривания дополнительных отрезков трубы, образующими между стойкой и верхней частью выносной трубы, треугольник. После изготовления конструкция грунтуется и покрывается краской по металлу.

Деревянная шведская стека в домашних условиях

Для изготовления потребуются следующие материалы:

• доска более 4 м в длину; толщиной около 2 см, а шириной 10 см;
• черенки для лопаты или метлы 4 шт. по 120 см;
• набор инструментов;
• клей или жидкие гвозди для древесины;
• шурупы.

Подготовка стоек и перекладин

Доску распиливают пополам, отмеряя нужной длины стойки. Концы брусьев закругляют при помощи лобзика, отпиливая лишнее. Первично шлифуют рубанком, затем обрабатывают наждачной бумагой или шлифовальной машинкой. Отмеряют расстояние для будущих перекладин (примерно 30 см), намечают места отверстий при помощи тонкого сверла.

Подготовка перекладин начинается с определения их длины. Обычно она составляет 60 см, поэтому черенки распиливают пополам. Если на заводе их не зашкуривали — придётся проводить этот процесс самостоятельно. Любая шероховатость и скол изделий из дерева может обернуться занозой на руках в дальнейшем. Бруски и перекладины обрабатывают морилкой, затем покрывают лаком или краской в зависимости от желаемого внешнего вида.

Сбор конструкции

После высыхания в брусках делают отверстия. Для этого в качестве насадки на дрель используют, либо перо нужного диаметра, либо коронку. Отверстие следует сделать несквозным, чтобы осталась возможность дополнительно укрепить ступеньки шурупами и клеем. Также ровная поверхность стойки, без следов углублений, имеет более эстетичный вид. Затем конструкцию собирают воедино: концы перекладин обрабатывают клеем, вставляют в одну стойку, затем сверху закрепляют вторую. Дополнительные крепления обеспечивают саморезами, соединяя ими стойку и ступеньку.

Крепление к стене осуществляют при помощи металлических уголков. Для этого намечают отверстия на нужной высоте, ориентируясь по строительному уровню. Подбирают дюбеля нужных размеров и параметров, и закрепляют лестницу на стене.

Изготовление съёмной перекладины

Съёмные турники делают в нескольких вариантах: выпиливают цельные боковины; собирают из двух планок, соединяя их под углом; сваривают из металлических труб, сгибая концы в крючья. . Если есть возможность сделать заготовки на фрезерном станке, или изготовитель обладает навыками фигурной резки лобзиком, то выпилить нужные запчасти из плотной фанеры (более 18 мм) не составит труда. Потребуется сделать две одинаковые боковины треугольной или плавной «Г»-образной формы с вырезанными крючьями, которыми турник цепляют за перекладину.

Следует учесть расстояние между крючьями, оно должно соответствовать промежутку между перекладинами. Боковины сзади скрепляют при помощи полосы фанеры, размер которой немного меньше длины перекладин. Это необходимо для прочного вкладывания перекладин в пазы, без помех со стороны боковых стоек.

На конце выступающей части боковин подготавливают отверстия и вставляют перекладину, укрепляя её саморезами. Следует отметить, что подобная конструкция рассчитана в первую очередь на вес ребёнка: для взрослого разумнее изготовить съёмный турник из металла.
