Как выбрать сварочный аппарат для дома и дачи

Виды сварочных аппаратов

Для сварки металлических изделий используются электрические и газовые сварочные аппараты.

В домашних условиях простой и доступной считается электродуговая сварка.
Плазменная сварка используется меньше, потому что небезопасно хранить газовое оборудование, кроме того, её сложно освоить.

Электродуговая сварка выполняется следующими видами аппаратов:

1. Понижающий сварочный трансформатор ― преобразует переменное напряжение питающей сети. После снижения во вторичной обмотке напряжения до нескольких вольт, ток возрастает в десятки раз и разжигает электрод.
Устройство подключается к однофазной или трёхфазной сети.

Понижающий сварочный трансформатор

Металлические конструкции свариваются под действием переменного тока. Этот аппарат выбирается при сварке конструкций из углеродистой стали. Получается сварной шов невысокого качества.

2.  Сварочный выпрямитель ― с помощью элементов схемы преобразует переменное напряжение сети. Выпрямленным током разжигается электрод.
Этот аппарат качественно сваривает изделия из стали и сплавов алюминия.

Сварочный выпрямитель

3. Сварочный инвертор ― работает по принципу импульсного резонанса, подобного классическому импульсному блоку питания. С помощью инвертора повышается частота переменного тока. В дальнейшем он выпрямляется и разжигает электрод.

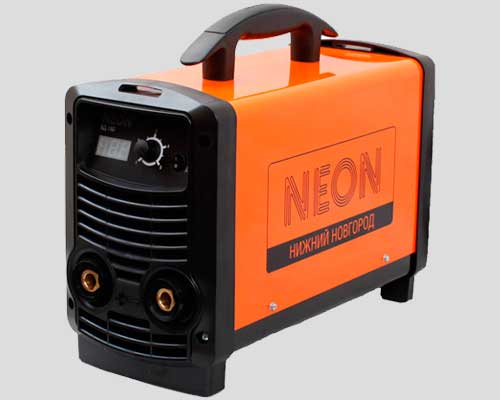

Сварочный инвертор

Благодаря способности работать при пониженном напряжении такие устройства чаще всего приобретаются для домашнего пользования.

Рекомендации по выбору оборудования для дома

1. Вы опытный пользователь. Тогда знаете об аппаратах всё или почти всё. Наши советы могут только навредить.
2. Начинающий или давно не бравший в руки сварочный держак. Самый оптимальный вариант – сварочный аппарат для дома, работающий по инверторной схеме. Могут быть несколько вариантов:
3. Режим MIG/MAG. Удобный аппарат для работ со всеми видами материалов (сталь, цветные металлы). Пригодится не только для домашних целей, но и в малом бизнесе.

Общие рекомендации:

Обращайте внимание на стабильность показателей электрической сети.
Более мощный аппарат прослужит дольше, если не допускать постоянных пиковых нагрузок.
Лучше приобретать прибор с расширенным функционалом, нежели, позже, тратить деньги на ещё один агрегат.
Если есть «в запасе» старенький неисправный сварочный трансформатор, – начните с починки и последующему обучению именно на нём. Так приобретёте опыт и проще будет с последующим выбором новой модели.

Сварочные аппараты инверторного типа на 200 Ампер

Сварочный инвертор для дома и дачи Интерскол ИСА-200/9,4 мощностью в 9,40 кВА

Довольно популярный сварочный инвертор с мощностью в 9,40 кВА, сварочный ток регулируемый в диапазоне 27 – 200А. Рабочее напряжение – от 170 до 242 В, хорошо выдерживает кратковременное падение до 150 В. Заявленная продолжительность включения при максимальном токе (ПВ) – 100%, на практике же уже спустя 10 – 12 минут инвертор начинает перегреваться при температуре окружающей среды 24 градуса или выше.

Допустимый диаметр используемых электродов – от 1,6 до 5 мм. Корпус имеет степень защиты IP21S, то есть, легко выдерживает повышенную влажность и брызги, попадающие не под прямым углом. Из дополнительных функций есть горячий старт, форсаж дуги, но при выставленной силе тока в 200А они фактически не работают – инвертор ограничивает превышение допустимой нагрузки. Есть и антиприлипание – срабатывает достаточно хорошо, но не быстро и никак не регулируется.

Лично у меня из-за этого несколько раз был прожиг тонкого металла при прилипании. Также складывается ощущение, что регулятор показывает немного неправильную силу тока – завышает значение. Средняя цена – 6,1 тысяча рублей.

Плюсы:

• сила тока соответствует заявленным 200 А;
• работает при падении напряжения до 150 В;
• небольшой вес в 5,2 кг.

Минусы:

• не самое удобное расположение ремня;
• антиприлипание иногда срабатывает с задержкой, что на тонких металлах недопустимо.

Сварочный инвертор ELITECH ИС 200 под диаметр электрода от 1,6 до 5 мм

Сварочный ток – регулируемый от 10 до 180 А, мощность – 6,2 кВА. Данный сварочный инвертор также может использоваться для аргонодуговой сварки (TIG). Диаметр допустимых к использованию электродов – от 1,6 до 5 мм. Из дополнительных функций имеются горячий старт, форсаж дуги и антиприлипание.

Ни старт, ни форсаж не регулируются, что является одним из главных недостатков данного инвертора, а для аргонодуговой сварки это довольно важно. Заявленная продолжительность включения при максимальном токе – 80%

На практике – так и есть, но греется инвертор так, что об кожух потом можно руки греть.

Напряжение на входе – от 160 до 240 В, при падении ниже 150 В срабатывает защита, напряжение на выходе падает в ноль, как при антиприлипании. В целом – сварку можно рекомендовать для применения в домашних условиях при непродолжительных нагрузках. Все комплектующие, невзирая на китайское производство, довольно качественные. Средняя цена – 7,7 тысяч рублей.

Плюсы:

• технические характеристики полностью отвечают заявленным;
• поддерживает аргонодуговую сварку;
• точная регулировка силы сварочного тока.

Минусы:

• инвертор может перегреваться при длительном использовании;
• не регулируются форсаж дуги и горячий старт.

Сварочный инвертор Fubag IR 200 для ручной дуговой сварки (ММА)

Сварочный ток – от 5 до 200 А, мощность – 8,8 кВА. Диаметр допустимых для использования электродов – от 1,6 до 5мм, на практике – можно использовать и тоньше для сварки тонкого листового металла. Есть форсаж дуги, горячий старт, антиприлипание. По всем критериям – отличный аппарат, но вот функционал оставляет желать лучшего.

Сила тока регулируется обычной рукояткой, на которой нет никаких обозначений. Сила тока указывается на небольшом дисплее, который при ярком освещении рассмотреть не так и просто. А ещё в комплекте идут слишком короткие провода – буквально по 1,5 метра, что доставляет массу неудобств, если варить приходится «на весу».

Ещё один нюанс – с конца 2017 года Fubag начали поставлять новую вариацию инвертора Fubag IR 200, в котором мощность была снижена до 6,5 кВА и, судя по отзывам, качество используемых комплектующих существенно снизилось, тогда как цена осталась прежней и составляет, в среднем, 6,3 тысячи рублей.

Итого, данный инвертор – отличный выбор для новичка, познающего основы сварки, но никак не для опытного сварщика, даже для домашнего использования. Для варки арматуры, уголков – в самый раз, для чего-то более сложного не подходит.

Плюсы:

• небольшой вес инвертора 4,6 кг (в новой версии – 3,8 кг);
• высокий КПД, что положительно сказывается на расходе электроэнергии.

Минусы:

• короткие провода;
• плохо видно цифры на установленном дисплее;
• с конца 2017 года выпускается удешевленная вариация Fubag IR 200 под тем же наименованием и с аналогичной ценой;
• небольшая продолжительность включения при максимальном токе – 40%;
• существенно греется инвертор.

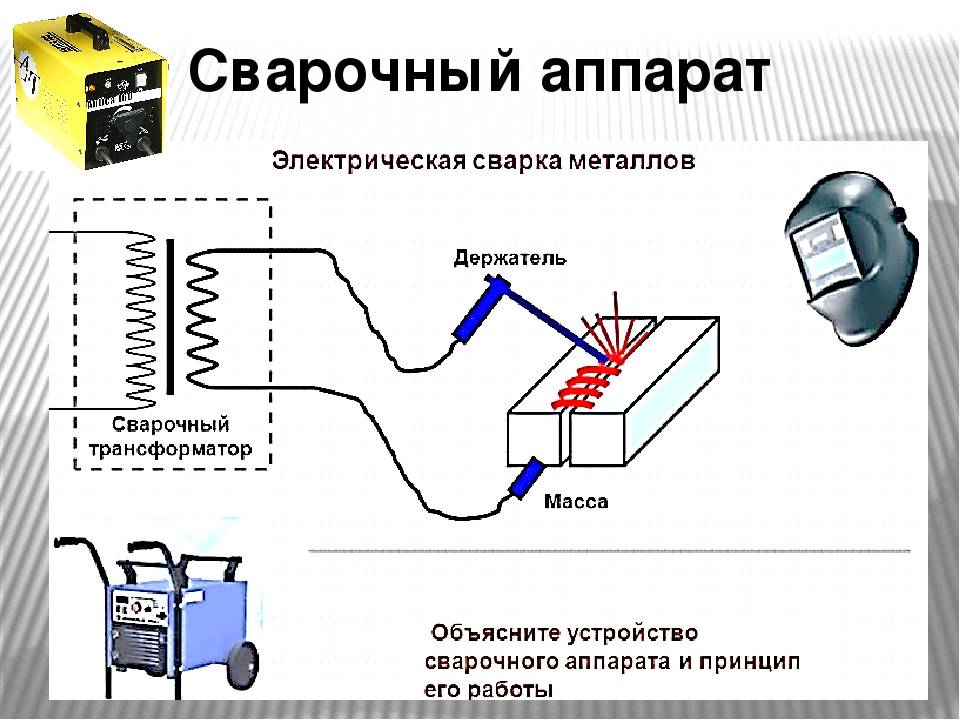

Как работает сварочное оборудование?

На основе законов физики, назначение трансформатора – преобразование входящего тока и напряжения в требуемые показатели. В принципе магнитной индукции заложено, что напряжение на входе уменьшается, а это обеспечивает увеличение показателя силы тока.

Трансформатор, используемый для проведения сварки, снижает напряжение в 220 Вольт, подаваемое на агрегат в диапазонах от 24В до 30 В. На основании этого происходит увеличение силы тока. Ток полученной силы необходим для формирования электродуги между поверхностью металла и электродом. Конструкторское исполнение несложное, поэтому оно недорого стоит и обеспечивает надежность работы.

Инверторные сварочные аппараты устроены в несколько раз сложнее. В их основе другой принцип работы.

После входа электрический ток проделывает много путей преобразования:

1. Переменный преобразуется в постоянный ток.
2. Импульсы, возникающие при постоянной величине тока, сглаживаются.
3. Постоянный ток, проходящий от выпрямителя, преобразовывается в переменный, при этом частота находится в пределах от 20 до 50 кГц.
4. Снижается показатель напряжения тока в диапазоне от 70 до 90В, одновременно сила показателя тока увеличивается от 10 до 250 А.
5. Последним этапом будет преобразование показателя переменного потока электронов в постоянный, используемый при выполнении сварки.

Благодаря сложным этапам сварочный аппарат инвертор показывает несравнимые характеристики сварки, и также он дооснащен опциями, необходимыми начинающим сварщикам.

Перечень опций:

• Горячий старт – мгновенное зажигание сварочной дуги. Силовой показатель тока, поданный на поверхность, увеличивается во время зажигания. Это обстоятельство способствует кратковременному действию.
• Антизалипание – приставание к поверхности металла электрода практически сводится к нулю. В случае короткого замыкания сила потока электронов увеличивается, и напыление на электродах лучше поддается расплавлению. Основное назначение этой опции – автоматическое отсоединение от поверхности в случае прилипания электрода и восстановление режимов работы оборудования.
• Форсаж дуги – эта функция способствует плавному форсированию дуги по поверхности.
• Входные разъемы выполнены достаточно большими, что дает гарантию бесперебойной подачи показателя тока.

Правила эксплуатации бензогенератора

Продолжительность эксплуатации генератора во многом зависит от правильного использования. Соблюдение установленных правил начинается еще на стадии пуска:

• К этому времени отключается вся электрическая нагрузка. В течение нескольких минут генератор должен работать на холостом ходу, иначе силовая установка может подвергнуться значительным перегрузкам.
• Уровень масла находится на своей нормативной отметке.
• Приборы и оборудование для сварки инвертором разрешается подключать не ранее чем через 5 минут. За это время генератор прогреется и будет функционировать значительно эффективнее.

Во время работы рекомендуется выдерживать мощность, составляющую не более 70% от полной возможности агрегата. За счет этого генератор может легко справиться с любой нагрузкой. Однако, устройство не должно работать без нагрузки или с очень низкой нагрузкой в течение длительного времени.

Продолжительность непрерывной работы генератора определяется двумя баками израсходованного топлива. После этого следует сделать технический перерыв. Это требование особенно актуально для бензиновых установок, сильно нагревающихся в процессе работы. Масло и топливо должны быть качественными, тогда устройство сможет стабильно работать на протяжении долгого времени. По возможности следует использовать марку топлива, указанную в руководстве по эксплуатации.

Большое значение имеет своевременное техническое обслуживание генераторного оборудования. В новом агрегате первая доливка масла выполняется через 15 часов работы, вторая – через 50 часов. При заменах масла меняется и масляный фильтр. В случае простоя свыше 3-х месяцев, масло подлежит полной замене, поскольку за этот срок оно становится непригодным для использования.

Состояние воздушного фильтра проверяется через каждые 30 часов эксплуатации. В случае сильного загрязнения КПД установки снижается на 25% и более. Менять фильтр каждый раз необязательно, достаточно промыть его специальными моющими средствами.

Сварочный аппарат для алюминия

Особенность сварки алюминия — малая температура плавления, и, как правило, малая толщина металла. Потому обычная ручная сварка тут не совсем подходит: требуется опыт, а он не у всех есть. Нужна сварка в среде защитных газов (полуавтоматы в режиме MIG) или аргонодуговой сварочный аппарат (TIG сварка). Процесс сварки алюминия аргоннодуговой сваркой смотрите в видео.

Есть еще универсальные многофункциональные сварочные аппараты. Один такой агрегат может работать в трех-пяти типах сварки. Но стоимость таких универсалов исчисляется уже сотнями тысяч. Для дома они совершенно ни к чему. Это уже профессиональные сварочные аппараты, причем для широкого спектра работ. Например,  Мультиплаз 4000 работает в режимах:

•  ручной электродной сварки (ММА)
• аргоно-дуговой сварки неплавящимся электродом (TIG)

Оба эти режима могут проходить в среде защитного газа в режимах переменного (AC), постоянного (DC) или имульсного (пульсирующего) (PULSE) тока. Регулировок у него не просто много, а очень много, диапазон параметров очень широк.  Кроме всех «стандартных» видов стали может варить алюминий, причем даже без предварительной обработки, тонкую нержавейку, титан. Шов будет очень качественным. Но нужна ли вам дома или на даче такая установка — вопрос. Разве что вы потом планируете открыть производство или зарабатывать сваркой.

Fubag IR 200

Профессиональный сварочный инвертор Fubag IR 200 включен в рейтинг из-за стабильной дуги, хорошей работы даже в условиях низкого напряжения и простоты применения. Как и предыдущие модели, он предназначен для ручной сварки (ММА), наиболее распространенной сегодня. Оборудование рассчитано на 200 ампер, то есть имеется небольшой запас, который позволяет ему делать отверстия даже в толстых заготовках из металла.

Самым подходящим электродом для этой модели является рутилово-целлюлозный ОК46.00. Сам же сварочный инвертор спокойно выдерживает «пятерку», а «тройка» ему дается вообще легко, при этом во время эксплуатации устройства пользователи перегрузки не отмечают. Изделие при хорошей производительности не перегревается, хотя и имеет только один кулер в задней части.

Достоинства:

• Доступная цена;
• Может работать без перерывов в течение длительного времени;
• Изоляционные материалы устойчивы к температуре до 180 градусов;
• Оптимальное напряжение холостого хода для ручной дуговой сварки – 65 В;
• Высокое качество шва;
• Уверенный поджиг.

Недостатки:

• Силовые провода коротковаты;
• Вентиляторы немного шумят.

Fubag IR 200 неплохо противостоит загрязнениям, но с течением времени пыль все равно может оседать на компонентах оборудования, что способно привести к необходимости в ремонте техники.

Разновидности сварки

В различных отраслях требуется совмещение разных сортов металла. Соединить их вместе можно несколькими способами. Для одних подойдёт любой, другие не поддадутся свариванию без применения особой методики.

Ручной дуговой способ

Способ появился раньше других и является основным методом соединения металлов. Его используют как на крупных производствах, так и в частных мастерских. В основе лежит возникновение между металлом и электродом электрической дуги, расплавляющей поверхность. Метод применим и на свежем воздухе, и в закрытом помещении.

Этот способ имеет и другие преимущества:

• Отличается дешевизной.
• Не требует очистки от ржавчины и грязи.
• Пригоден для работы с металлом большой толщины.
• Не требует дополнительного оснащения.

Однако такой метод освоить довольно непросто. Есть у него и другие недостатки:

• Ограничение по минимальной толщине составляет 1,2 миллиметра. Более тонкий металл прожигается.
• Большой расход электродов.
• Требуется отбивать шлак со шва.
• Следы сварки в виде брызг остаются на поверхности.

Метод работы в газовой среде

Этот способ полуавтоматической сварки в специальной литературе обозначают аббревиатурой MIG. Вместо электродов используется проволока, которая подаётся с катушки в определённом темпе на место сварки, находящееся под защитой аргона или углекислого газа. В точке соединения практически не образуется шлак. Работать можно с различным по толщине металлом.

Метод несложен в освоении и может быть использован для соединения как тонких, так и толстых металлических листов. Кроме того, сваривать можно алюминий и нержавейку толщиной от 0,6 миллиметра. Метод быстро осваивается и широко применяется в разных отраслях промышленности.

Отдельный способ сварки при помощи специальной порошковой проволоки никакой защиты не требует.

Электросварка вольфрамовыми электродами

Этот метод требует присутствия инертного газа и обозначается как TIG. В таком случае происходит образование от нерасходуемого вольфрамового спецэлектрода к поверхности металла. При этом образуется плазменный столб. Для заполнения шва используется специальный металл. Этот метод еще называют плазменным.

Можно производить сварку и без наполнителя. Это способ аргонной сварки.

С помощью этого способа можно сваривать всевозможные стальные, медные, алюминиевые, магниевые и медные сплавы.

Кроме того что это самый медленный метод сваривания, он также наиболее сложный в обучении.

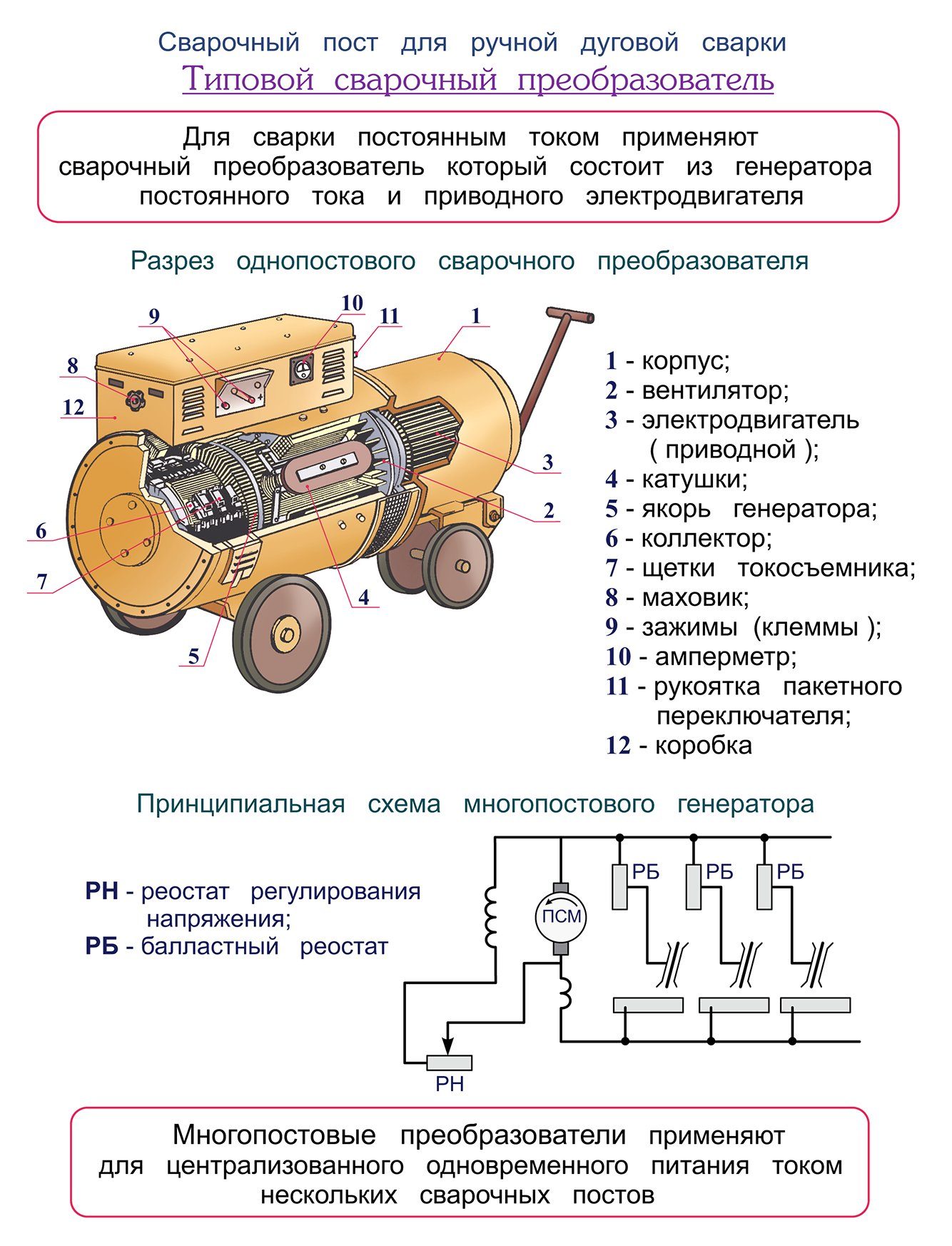

Принцип действия

Механизм действия любого электрогенератора заключается в преобразовании механической энергии вращения ротора (или якоря) в электрическую благодаря наведению в обмотках электродвижущей силы (ЭДС).

Источником энергии вращения может быть любое устройство — другой электродвигатель, двигатель внутреннего сгорания, да хоть и мускульная сила.

Как правило, под сварочным генератором подразумевают комплексное энергетическое устройство, состоящее из бензинового или дизельного двигателя и собственно механизма выработки электроэнергии строго заданных параметров. В совокупности они и представляют собой сварочный аппарат.

Покупка и эксплуатация сварочного инвертора

После того, как вы определились, какой инверторный сварочный аппарат лучше для дома в вашем конкретном случае, желательно произвести тест аппарата в присутствии продавца. Это необходимо для того, чтобы сравнить реальную силу тока с заявленной в мануале пользователя.

В некоторых случаях, более дешевые «китайские» модели маркируют в 220-300А, а на деле оказывается, что ток еле дотягивает до 160 А, что, в принципе, подойдет для бытового применения, но вы рискуете неправильно подобрать расходные материалы (клемма заземления, электродержатель, кабель) и в результате вывести устройство из строя.

К более дорогим устройствам можно отнести полупрофессиональный класс. Главное отличие таких агрегатов заключается в том, что заявленные в описании характеристики соответствуют действительности, а также они оснащаются системой защиты устройства от перегрева и залипания. Кроме этого, у них более качественная конфигурация деталей, позволяющая изделию прослужить более 15 лет (зависит от марки и периодичности использования).

Также немаловажным фактором является класс защиты от пыли и влаги. Оптимальным вариантом для бытового использования будет IP21 (от мелких и крупных частиц, отвесного дождя), для промышленных устройств предусмотрен IP23 (от косого дождя). Но, несмотря на принадлежность устройства к одному из этих классов, осуществлять работы во время природных осадков нельзя, так как при попадании влаги внутрь агрегата он может выйти из строя.

Особенно опасна мелкая металлическая стружка, поэтому категорически запрещено работать УШМ (болгаркой) вблизи работающего инвертора.

Почему именно инверторный – плюсы и минусы агрегата

Для бытового использования, к примеру, для дачи или загородного дома, оптимальным выбором является инверторный сварочный аппарат. Что он собой представляет и какими достоинствами обладает? Чтобы ответить на этот вопрос, следует разобраться с принципом его работы. Как известно, все электрические сварочные аппараты нагревают и расплавляют металл посредством электричества. Инверторные аппараты, в отличие от трансформаторных, для этих целей используют ток высокой частоты. Принцип их работы следующий:

• ток с частотой 50 Гц подается на выпрямитель;
• силовой модуль выпрямляет ток;
• далее полученный постоянный ток инвертируется в переменный, и его частота повышается до 50 кГц;
• затем ток поступает на понижающий трансформатор, в результате чего напряжение снижается до 90 В;
• после всех преобразований ток подается к дуге.

Надо сказать, что современные инверторные аппараты работают в полуавтоматическом режиме, т.е. плавящаяся проволока подается на электрическую дугу автоматически. За подачу проволоки и контроль всех переходов тока отвечает модуль IGBT (в старых моделях блок управления). Благодаря такому принципу работы, аппараты имеют небольшой размер и малый вес, что является одним из главных преимуществ этих устройств. К примеру, небольшой бытовой аппарат весит 4–5 кг. Поэтому, если вам нужен для дома переносной аппарат, инвертор является лучшим выбором.

Для бытового использования в условиях дачи или загородного дома, оптимальным выбором является инверторный сварочный аппарат

Еще один немаловажный плюс – это экономичность. Подобные устройства гораздо меньше расходуют электричество. Это связано с их высоким КПД, который достигает 95 %. Также в условиях дома, где сварочному аппарату приходится решать самые разные задачи, важна универсальность, которая присуща инверторам. Современные модели имеют множество режимов работы, так как имеется возможность плавной регулировки силы тока.

Отдельно следует сказать о безопасности, за которую отвечает блок управления. Он моментально реагирует на все нештатные ситуации, такие как «залипание» электрода или угроза нагрева, и отключает аппарат. Ну а дополнительными приятными бонусами являются некоторые функции:

• Hot Start (горячий старт) – в момент касания электрода с металлической поверхностью генерируется сильный электрический импульс, благодаря которому быстро возникает дуга. В результате облегчается и упрощается работа сварщика;
• Anti Stick (антизалипание) – в случае возникновения залипания электрода на детали электроника понижает напряжение на дуге и тем самым дает сварщику время для отрыва.

Кроме того, в зависимости от модели, могут быть и дополнительные полезные функции. Что касается минусов, то к ним, прежде всего, относится высокая стоимость. Правда, в последнее время цены уже не такие заоблачные, как были лет 10-15 назад. К тому же, появились неплохие китайские модели, благодаря которым инвертор теперь доступен каждому.

В отличие от трансформаторных аппаратов, инверторы очень чувствительны к пыли и грязи. Поэтому все их элементы, начиная от самого инвертора, и заканчивая горелкой, необходимо держать в чистоте, а также периодически очищать от загрязнений. Ремонт же такого оборудования дорогостоящий, но, самое главное, что в продаже непросто найти необходимые радиодетали на замену. Но, несмотря на эти минусы, инвертор остается хорошим выбором для дома.

Краткий обзор моделей – Ресанта или Daewoo?

Чтобы помочь вам с выбором, приведем краткие обзоры некоторых наиболее популярных на сегодняшний день моделей. Для тех, кому сварочный аппарат нужен, чтобы изредка где-то что-то «прихватить» или отремонтировать, можем порекомендовать модель Ресанта САИ 140 от латвийской компании. Основной параметр, т.е. сила сварочного тока, у этого аппарата варьируется в пределах 10–140А.

Электронная система сварочного инвертора

Ресанта САИ 140 имеет все необходимые функции, такие как:

• Hot Start;
• Anti Stick;
• ARC Force.

Время непрерывной работы достаточно высокое – 70 % при максимальной мощности, т.е. 140А, минимальная допустимая рабочая температура – -10 градусов. Стоимость этого аппарата составляет около 4000 рублей

Если бюджет у вас не ограничен сильно, имеет смысл обратить внимание на более мощную модель от производителя из Южной Кореи — Aurora MINIONE 1800. Надо сказать, что компания Aurora занимается выпуском различного оборудования три десятилетия, а это уже какая-никакая история

Модель MINIONE 1800 позволяет настраивать силу сварочного тока в пределах 20–180А. Что касается возможностей и функций, то здесь имеется весь базовый набор, как у вышеописанной модели. Продолжительность нагрузки небольшая – 30 %, но зато аппарат может работать при температуре окружающей среды от -20 до 50 градусов. Из других особенностей можно выделить то, что производитель славится строгим контролем качества, поэтому такой аппарат вас не подведет.

В этом же классе хорошо себя зарекомендовали сварочные аппараты от немецкого производителя BRIMA, в частности ARC 140. Выпускаются они, конечно, в Китае, но качество на высоком уровне. Характеристики примерно такие же, как и у Ресанты – сила тока настраивается в пределах 10–140А, а продолжительность включения составляет 60 %. Стоит аппарат около 11000 рублей.

Еще одна интересная модель, на которую стоит обратить внимание – это DAEWOO DW 200 MMA, способная выдавать силу тока от 20 до 200А. Она имеет весь базовый набор функций, а также защиту от перегрева и перепадов напряжения

Еще одной особенностью является наличие цифрового дисплея. ПВ у данной модели наиболее высокая среди всех представленных аппаратов – целых 80 %. По сути, аппарат можно назвать полупрофессиональным. Его стоимость составляет 11500 рублей.

Надо сказать, что все вышеперечисленные производители выпускают и профессиональные аппараты, стоимость которых начинается  от 20–30 тысячи рублей. Что касается инверторов от известных брендов, все они выполнены на высоком уровне, но стоят в полтора-два раза дороже «азиатов» при аналогичных характеристиках. Поэтому выбор остается за вами.
