Строительная лестница: обзор видов

Назначение стремянки

Из всего, сказанного выше, напрашивается вывод, что есть более простые бытовые лестницы, а есть куда более тяжелые, устойчивые, высокие и функциональные стремянки для профессионального применения. Отличить одну от другой в магазине достаточно просто:

• бытовые лестницы имеют куда меньший вес, так как изготавливаются из облегченных материалов и выдерживают, как правило, не более 100-120 кг. Высота у таких изделий небольшая, они легко складываются, а найти места для хранения можно в любой квартире;
• профессиональные стремянки отличаются усиленной конструкцией, причем сталь используется как единственный материал исполнения или же как преимущественный в сочетании с алюминием. Это максимально надежные и устойчивые лестницы, которые выдерживают вес от 120 кг, потому мастер может взять с собой достаточно тяжелый рабочий инструмент или даже другого мастера. Обычно профессиональные стремянки оснащаются дополнительными элементами, часто встречаются трансформеры и телескопические модели. Чисто визуально профессиональную стремянку можно отличить по завальцованным в профиль стойкам, более значительному расстоянию между ступенями и бОльшему сечению стоек и ступеней. Такие конструкции подлежат обязательной сертификации на предмет их безопасности.

Как рассчитываются нормы уклона лестниц

Чем чаще используется лестница, тем меньше должен быть ее угол наклона

Стоит отметить, что для разных видов лестниц нормы уклона будут отличаться. Тем не менее существуют общие стандарты, которые позволят эксплуатировать объект без каких-либо проблем.

Итак, нормы уклона для внутренней межэтажной лестницы рассчитываются следующим образом:

• оптимальный угол наклона – 45 градусов;
• максимальный угол наклона – 50 градусов;
• минимальный угол наклона – 20 градусов.

Таким образом, уклон для внутренних лестниц будет находиться в пределах 1:1 – 1:2,75.

Для приставной лестницы нормы угла наклона определяются соотношением 1:0,85.

Для пандусов оптимальный угол наклона находится в пределах 5 градусов, но не должен превышать 9 градусов.

Таблица зависимости уклона лестницы от размеров ступеней

Нормы уклона наружной лестницы

Нормы уклона для наружной лестницы, предназначенной для ежедневного пользования, составляют 9-20 градусов. Если лестница будет эксплуатироваться редко, в основном для технического обслуживания подсобных помещений), то угол уклона может составлять 45-50 градусов.

Нормы уклона лестницы в подвал

Часто в целях экономии места делают угол наклона лестницы больше

Для лестницы из подвала нормы уклона будут такими же, как и для наружных вспомогательных лестниц, − 45-50 градусов.

Нормы уклона лестницы в производственных зданиях

Согласно действующим СНиП, для общественных и производственных зданий нормы уклона лестницы варьируются в пределах 20-35 градусов.

Нормы уклона лестницы внутри квартиры или частного дома

Несмотря на то, что предельный угол для лестниц внутри зданий задается в 50 градусов, этот параметр не является оптимальным, поскольку подъем и спуск в этом случае получаются достаточно крутыми. Строительные нормативы и стандарты рекомендуют для внутриквартиных лестниц делать угол наклона в диапазоне 20-35 градусов. Такая конструкция хоть и будет занимать больше места, зато будет комфортной и безопасной для всех членов семьи.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

• маршевые.
• вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Основные требования к устройству лестниц

Как известно, спрос рождает предложение. Отсюда и возникает огромное количество фирм, занимающихся изготовлением лестниц и последующим их монтажом. Однако следует учесть, что производство лестниц – процесс довольно сложный, требующий как точности инженерных решений, так и творческого подхода.

Для изготовления лестниц недостаточно лишь оригинальности мышления и дизайнерских способностей

Тут важно знать, как рассчитать лестницу на второй этаж, высоту пролета, нагрузку на опорные элементы и т.д.. Точно так же нельзя останавливаться на элементарных расчетах, превращая изготовление лестницы в простую связку двух этажей, исключив эстетическую сторону архитектуры

Будь то лестница для дома, лестница для офиса или торгового центра – следует уделить максимум внимания ее проектированию, изготовлению и установке. Ведь каждый такой проект является долгосрочным.

Точно так же нельзя останавливаться на элементарных расчетах, превращая изготовление лестницы в простую связку двух этажей, исключив эстетическую сторону архитектуры. Будь то лестница для дома, лестница для офиса или торгового центра – следует уделить максимум внимания ее проектированию, изготовлению и установке. Ведь каждый такой проект является долгосрочным.

Одним из важнейших моментов в изготовлении лестниц является правильный подбор материалов, который осуществляется с учетом конструкции, современных тенденций в моде, общего интерьера помещения и вкусов заказчика. Прежде чем составлять чертеж будущей лестницы, необходимо произвести точные замеры в помещении, где она впоследствии будет установлена.

Определим основные стадии проекта изготовления лестницы:

1. Проектирование и увязка с общим планом здания.
2. Выбор конструкции, вида лестницы и способов ее крепления.
3. Подбор материала несущих и декоративных элементов.
4. Непосредственное изготовление лестницы.
5. Окончательный монтаж на месте.

Особенности лестничных конструкций согласно ГОСТ 23120-78 (общий стандарт)

• Угол наклона в среднем должен равняться 30-35 градусов. Для небольшой площади помещения можно сделать исключение в виде наклона, увеличенного до 45 градусов. Больший угол не позволит нормально эксплуатировать лестницу, она превратится в опасную, неудобную конструкцию.
• Ширина лестничной клетки должна быть не менее 80 см, проема – от 80 до 90 см.
• Один лестничный пролет не может состоять из более семнадцати ступенек.
• Все ступени конструкции должны быть изготовлены в едином размере. Отступлением от правил является первая ступень, которая может отличаться от остальных.
• Наиболее оптимальной высотой подъемника считается 12-22 см, а глубина проступи – от 25 до 32 см.
• Если конструкция состоит из более трех ступеней, то подразумевается производство дополнительных перил с высотой не менее 90 см.
• Промежуток между соседними колоннами – не более 15 см.
• При проживании в доме маленьких детей, лестничная конструкция должна иметь дополнительное оборудование в виде поручней, которые могут прикрепляться к стене или к основному изделию.
• Оптимальная высота от лестницы до потолка – не менее 200 см.
• Дистанция между любой дверью и началом деревянной лестницы не должны быть меньше 1 метра.

Как правильно выбрать?

Итак, чтобы найти подходящий вариант для себя, необходимо обратить внимание на нижеперечисленные критерии

Определить цель и тип конструкции

Все начинается с цели. Надо определиться зачем нужно это оснащение, где оно будет использоваться: в квартире, во дворе или саду? Какой тип подойдет, когда пригодится? Чтобы развеять сомнения, необходимо знать различие между лестницей и стремянкой.

• Лестница – оснащение для работы на высоте. Но прибор не устоит самостоятельно, его надо упереть в стену, дерево или что-то вертикальное. Это приставные модели. Легко раздвигается в высоту. Сегодня фирмы производят трансформеры, складной механизм лестницы, которым не нужна опора.
• Стремянка – свободная конструкция, стоящая без опоры. Форма напоминает стул, который подняли вверх.

Если оборудование используется в ежедневном быту (повесить шторы, забить гвоздь, дотянуться до книги из шкафа), то подойдут «домашние» стремянки. Маленькие имеют одну-две ступеньки, большие – больше четырех. Есть односторонние и двухсторонние (соединены буквой «А»).

Когда планируются работы на крыше, понадобится лестница. Они также могут быть двухсторонними, куда могут забраться два человека.

Для ремонта удобно использовать лестницу-трансформер. Она легко стоит на неровных поверхностях.

Высота

Высота играет важную роль. Кому-то комфортно пользоваться низкими стремянками, другим подойдут высокие (зависит от потолка). Для работ снаружи или внутри дома подходит прикладная лестница. Такими удобно пользоваться, потому что их можно наклонить, если низкий потолок.

Материал – важная составляющая. Он влияет на:

• Качество;
• Долговечность;
• Удобство;
• Цену.

Безопасность

Каждый человек предпочитает выбирать конкретный тип лестницы. Одному нравится приставная, другому – двойная. Нужды тоже разные: садоводу – для дачи, строительная – с целью проведения ремонтных работ. Но безопасность стоит на первом месте.

Чтобы подобрать самый безопасный вариант, необходимо обратить внимание на:

• Стойкость. Сооружение не должно шататься или болтаться.
• Фиксация. Ступеньки должны быть прикреплены к боковинам. Хорошая лестница выдерживает вес до 120 кг, профессиональные – 150. Нельзя превышать эти нормы, чтобы обеспечить прибору нормальное функционирование.
• Ступени. Ноги не должны скользить.
• Наконечники. Острые края закрыты пластиковыми оболочками.
• Дуга страховки. Создана для стремянок и работы на большой высоте.
• Площадка. Помогает работать на высоте. Туда можно поставить коробку с инструментами, плюс низкий риск падения при проведении работ.
• Стабилизатор. Не дает лестнице скользить по полу. Прикреплен к ножкам, сделан из резины или пластика. Если ставить на грунт, то он хорошо вкопается в землю, придав стремянке или лестнице устойчивости.
• Страховка. Перекладина, установленная между двумя стремянками – защитит от складывания.

Эти правила необходимо знать не только тем, кто будет использовать лестницы для профессиональных работ. Есть люди, которым необходимо нормально вкрутить лампочку. Когда все параметры подходят, можно спокойно покупать товар.

3 требования к стремянкам и лестницам

Есть бытовая и производительная стремянки. Конструкции используют для проведения ремонта, стройки и уборки.

Три основные характеристики – это высота, нагрузка и количество секций:

1. Минимум – 0,6 м, максимум – 6;
2. Нагрузка – до 150 кг;
3. Секции – 1-3.

Критерии выбора

При выборе нужно смотреть на:

• Ширину ступенек;
• Высоту сооружения;
• Присутствие защитных элементов.

Также, условия выбора стремянки бывают разными.

По бренду

Переносная лестница понадобится для строительных работ, поможет в саду или частном доме. Самодельные лестницы – самые бюджетные. Но не каждый сможет сделать это приспособление своими руками. Если и делать такую, то лучший вариант – из дерева. Они не самые хорошие, но для дома подойдут. В магазине находится много товаров ручного изделия, но выбираются популярные модели.

По рабочей высоте

Рабочая высота профессиональных изделий — шесть метров высоты. Лестницы-табуретки занимают мало места, высотой два метра. Трансформеры – 3-7 м. Трехсекционная алюминиевая стремянка имеет высоту 10 м, позволяя легко проводить ремонт.

По стране

По мнению покупателей и специалистов немецкие изделия – самые безопасные, а российские обладают большим спросом. Но не всегда дорогое – значит качественное. Самодельная может лучше справляться со своими задачами.

По типу конструкции

Выделяют односторонние, двусторонние и складные. Также, есть приставные, буквой «Г», раздвижные варианты. Лучшее – это трансформер. Модели легко эксплуатируются, имеют маленькие габариты. Независимо от материала остается долговечной.

Описание и назначение

От обычной лестницы стремянка отличается компактностью, небольшим весом, мобильностью. Основа конструкции стремянки – равнобедренный или близкий к нему по конфигурации треугольник (зависит от высоты лесенки). Образуют его две расходящиеся под углом секции. Верхние части имеют жесткое постоянное соединение. Нижние противоположные элементы раздвигаются на определенный угол, что делает конструкцию устойчивой. С одной или с обеих сторон на боковинах устанавливаются перекладины для подъема на верхнюю площадку.

Лестницы-стремянки можно сгруппировать по 4 признакам:

• предназначению (для домашних работ или выполнения профессиональных обязанностей);
• материалу, из которого сделаны;
• габаритам;
• особенностям конструкции.

Стремянку бытовую используют:

• для внутриквартирного/внутридомового ремонта;
• удаления пыли с верхних полок, шкафов;
• навешивания дверей и осветительных приборов;
• наведения порядка на антресолях;
• работ на приусадебном участке (обрезке деревьев, сборе урожая, фасадных работах).

Преимущества конструкции перед другими видами лестниц:

• безопасность (при правильном использовании);
• универсальность (для любых видов работ на разных высотах);
• прочность (выдерживает вес от 100 до 150 килограммов);
• компактность (местом хранения может быть кладовка, балкон, угол комнаты).

Простота и надежность стремянки позволяют пользоваться устройством любому человеку, без специальной подготовки.

Профессиональная универсальная лестница

Ремонтные работы в квартирном помещении, мытье оконных систем, ревизия и реконструкция кровли в загородном доме, сбор плодов с деревьев – это не весь перечень работ, для которых необходимы профессиональные ЛМС. Хорошо, если в наличии имеется стремянка, к примеру, лестница с 3-мя секциями, тогда проблем не возникнет. Если лестницы нет, то лучше ее купить, лишним это точно не будет

Лестницу важно правильно выбрать

Основные требования, предъявляемые к профессиональным стремянкам следующие:

• Надежность и устойчивость.
• Малый вес и значительная длина.
• Возможность устойчивого положения наверху конструкции.

Элементы лестницы

Лестница на второй этаж требует основательного подхода к выбору конструкции, для этого желательно знать, из каких элементов она состоит. Рассмотрим на примере поворотной лестницы с забежными ступенями.

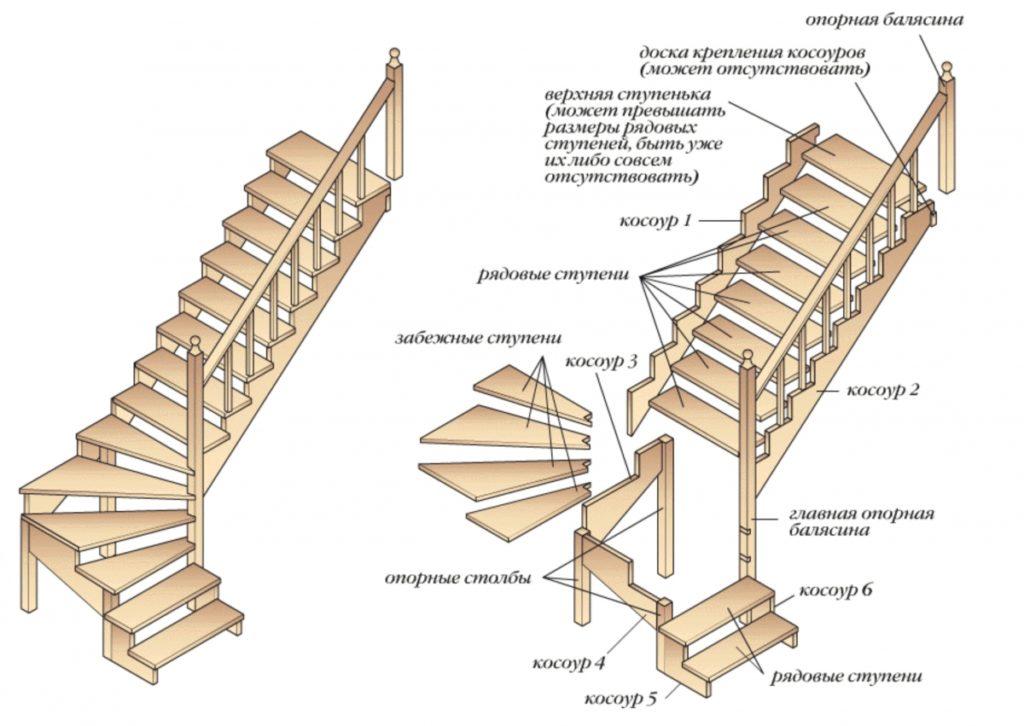

Опираясь на рисунок, выделим ключевые элементы лестницы:

• Несущая часть – в приведенном примере это косоур, далее мы рассмотрим все возможные варианты несущих конструкций. Обязательно нужно следить за углом наклона несущей части, иначе может получиться слишком крутая лестница.
• Опорные столбы – это элементы, на которых держится поворотная часть лестницы. Главным опорным столбом является балясина, вокруг которой осуществляется поворот всей конструкции.
• Перила и ограждения – данные элементы конструкции обеспечивают безопасность передвижения по лестницы. Важным требованием является монтаж балясин, они должны размещаться не ближе, чем в 15 см друг от друга, особенно если лестницей пользуются маленькие дети.
• Ступени – размер и форма ступеней определяется в зависимости от типа лестницы.
• Лестничная площадка – используется в аналогичных конструкциях без забежных ступеней.

Монтажная лестница по ГОСТу

Видов лестничных конструкций в мире существует достаточно много. Есть популярные, эксклюзивные, креативные и именные – но о таких лучше поведает экскурсовод. Здесь речь пойдет о лестницах для строительно-монтажных работ, ведь применяются они очень часто, а функционал подобных конструкций разнообразен. В строительных магазинах или на рынке представлен большой выбор моделей. Лестницы лучше выбирать, опираясь на сложность предстоящей работы. Учитывается и время, которое будет проведено на высоте.

В быту часто применяется обычная приставная лестница, но и она бывает:

• Прямая монтажная.
• Составная стремянка.
• Трансформер.
• Передвижная.

Так, монтажная конструкция может быть:

Со строительной площадкой.
С креплением ограждения.
Перильная.
Дуговая.
Прямоугольная.

Монтажная лестница по ГОСТ – это изделие, которое прошло испытание, и имеет выверенные параметры, ведь работы по строительству и монтажу требуют предельной внимательности и соблюдения техники безопасности. Монтажник должен быть уверен в своей безопасности.

Как расчитать размер лестницы

Для того чтобы узнать можно ли соорудить такой вид лесенки у себя дома, необходимо рассчитать ее размеры, а затем сопоставить их с площадью пространства для установки. Сделать это достаточно просто. В первую очередь нужно измерить высоту стены, возле которой будет поставлена конструкция, и длину пола. Далее представляется прямой треугольник, в котором лесенка является гипотенузой, а пол и стенка – катеты. В идеале, угол между полом и лестницей должен быть 45 градусов, но все зависит от конструкции. Ширина может быть любых размеров, в зависимости от желания хозяина дома.

Рекомендации. Длина лестничной площадки должна быть кратна одному шагу, а ширина равняться ширине лестничного марша. Это обеспечит повышенную безопасность подъема и спуска. Лестничные марши желательно делать примерно по 10 ступеней. Например, если требуется 20 ступеней, то рекомендуется запланировать 2 марша по 10 ступней. А между ними организовать площадку.

Сертификаты соответствия

Для безопасной эксплуатации все ЛРСП-60 должны соответствовать ГОСТам:

• ГОСТ 27321—87. Леса стоечные приставные для строительно-монтажных работ.
• ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ.

Трубы, используемые для строительства лесов должны соответствовать следующим документам:

• ГОСТ 3262-75. Трубы стальные водогазопроводные;
• ГОСТ 10704-91. Трубы стальные электросварные прямошовные.

Хранение и транспортировка лесов должны осуществляться в соответствии с ГОСТ 15150-69. Климатические исполнения.

Документы, регламентирующие производство лестниц из металла

Строительство металлических конструкций должно отвечать следующим нормативно-техническим документам:

• ГОСТ 23120-78. Нормативный акт регламентирует производство и монтаж металлических площадок и маршей. Описывает их технические, физические и конструктивные особенности;
• ГОСТ 26887-86. Документ регламентирует производство приставных и мобильных лестниц, которые применяются в бытовых условиях и при выполнении монтажно-ремонтных работ. Этим актом руководствуются и при разработке вертикальных навесных конструкций;
• ГОСТ 25772-83. Нормативный акт, описывающий физико-технические параметры ограждений для металлических лестниц, балконов и крыш (если монтаж выполняется на них);
• ГОСТ Р 53254-2009. Документ описывает физико-технические характеристики стационарных пожарных лестниц и регламентирует требования к кровельным ограждениям.

Стандарты описывают и эксплуатационные качества, и физические параметры, и рекомендованные металлы.

Основные пункты стандарта № 23120-78

Он описывает эксплуатационные особенности маршевых лестниц, ограждений и площадок, которые организовываются в сооружения производственного назначения. Условия эксплуатации лестничных маршей и других элементов — температура до -650С (при температуре ниже -650С характеристики стали сильно падают, конструкция может не выдержать прикладываемых нагрузок).

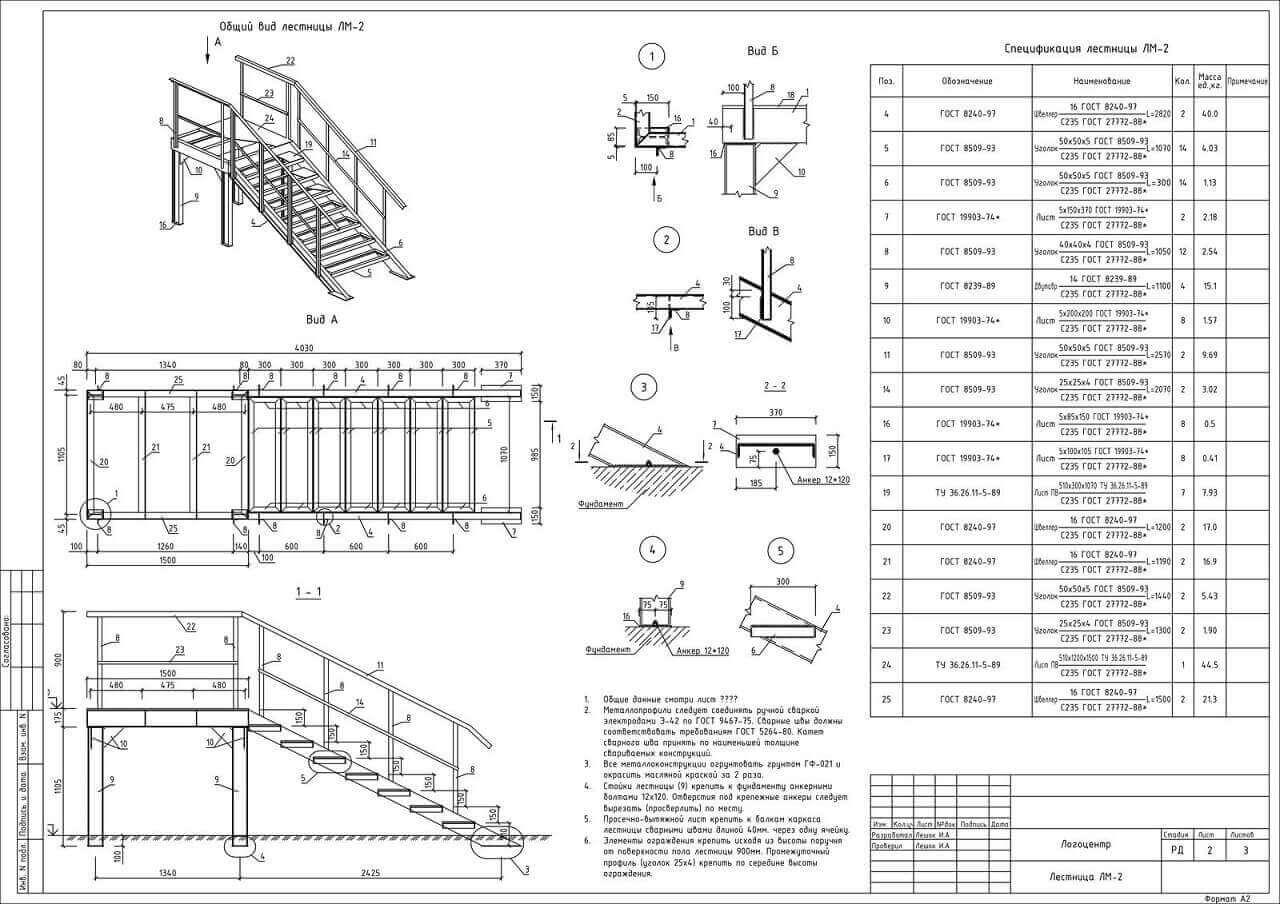

Основные компоновочные схемы маршевых лестниц с обозначениями

Стандарт описывает следующие параметры:

• Наклон лестничных маршей. Он должен быть в пределах от 45 до 600.
• Качество металлических профилей. Рекомендованы горячекатаные или холодногнутые.
• Допустимую нагрузку. Оптимальная, согласно ГОСТ 23120-78, — 200 кгс/см2, возможно допустимая — не более 400 кгс/см2.
• Высоту пролета. Если угол наклона выдержан под 450, тогда до 4.2 м. Если угол наклона выдержан под 600, тогда 6 мм.
• Ширину ступени. При наклоне в 450 — 0.5, 0.7 или 0.9 м. Если наклон в 600, тогда 0.5 или 0.7 м.
• Высоту ограждения. Оптимальное значение — от 1 метра до 1.2 метров. При этом высоту ограждения лестничного марша отмеряют по вертикали, а не перпендикулярно косоуру.
• Типы площадок и ступеней. Рекомендованы штампованные решетчатые или рифленые сплошные. Во втором случае допускаются и вдавленный, и выпуклый рельеф поверхности. Можно использовать просечные металлические листы, платформы, сваренные из прутков и полос, размещенных вертикально.

Разновидности допустимых ГОСТ площадок для маршевых лестниц

Марки сталей. При производстве лестниц из стали для регионов со средней температурой до -400С рекомендован металл марки ВСт3кп2. В более холодных областях безопаснее эксплуатировать конструкции из ВСт3Гпс5.

Согласно ГОСТ 23120-78, ручная сварка недопустима. Для производства лестниц рекомендованы к применению автоматические сварочные линии. Все элементы металлической конструкции должны быть загрунтованы и покрашенными специальными составами.

Посмотрите наше видео кратко резюмирующее технические требования различных ГОСТ стандартов для лестниц большинства типов.

Разновидности лестниц по материалу

Рассматривая виды лестниц, вы можете классифицировать их по разным признакам, среди которых – и материал в основе. Такие конструкции бывают:

• деревянными;
• бетонными;
• металлическими;
• выполненными из комбинации материалов.

Например, металлическая лестница с деревянными ступенями может быть украшена кованым узором и деревянными балясинами. Ступени могут иметь самые разные размеры, а также форму. Это особенно актуально при проектировании поворотной конструкции. Но все подобные системы предусматривают наличие несущих и дополнительных элементов. Первые являются основными, тогда как вторые – декоративными.

Среди основных узлов следует выделить:

• опорные столбы;
• тетивы;
• косоуры;
• ступени.

А вот декоративную функцию несут:

• фитинги;
• поручни;
• балясины;
• подступенки;
• декоративные консоли.

Если при рассмотрении видов лестниц вы решили предпочесть сложную конфигурацию конструкции, то следует быть готовым к неудобствам в быту. Ведь поднять наверх громоздкую мебель в этом случае будет довольно проблематично. Не следует пренебрегать безопасностью – экономить на ограждениях не стоит. Балясины не должны быть расположены со слишком большим шагом. Безопасность удастся обеспечить, если расстояние между этими элементами составит 15 см или меньше.

Технические требования

Безопасность использования лестницы зависит от соблюдения специально разработанных требований ГОСТ и СНиП

Перечислим основные нормы и требования.

Требования к конструкциям:

• Несущая конструкция должна выдерживать требуемую нагрузку, которая зависит от назначения лестницы.
• Использование качественного материала, соответствующего стандартам качества.
• Соблюдать расстояние межу ступенями.
• Лестница должна быть укомплектована всеми элементами, описанными выше.
• Конструкция должна быть обработана защитным покрытием и окрашена.
• Перила должны выдерживать боковую нагрузку до 400 Н.

Нормы проектирования:

• Соблюдение минимального расстояния между пролетами.
• Одинаковая ширина лестничного марша по всей длине конструкции.
• Соблюдение оптимального уклона лестницы в зависимости от назначения.

Лестницы должны соответствовать требованиям вне зависимости от того, в каком здании они расположены. Простая лестница на второй этаж в небольшом доме может нанести большой вред здоровью в случае не соблюдения технических требований.

Особенности содержания и ухода

Телескопическая лестница прослужит дольше, если за ней правильно ухаживать и эксплуатировать. Для этого достаточно содержать изделие в чистоте, своевременно удалять грязь с механизмов. Чтобы почистить лестницу, ее нужно разобрать. Мягкой тканевой салфеткой с применением чистящего средства протирают поверхность. После лестницу вытирают насухо.

Нельзя снимать колпачки в местах соединений, так как они служат защитными элементами от попадания пыли, грязи внутрь конструкции. Транспортировать устройство нужно только в собранном виде.

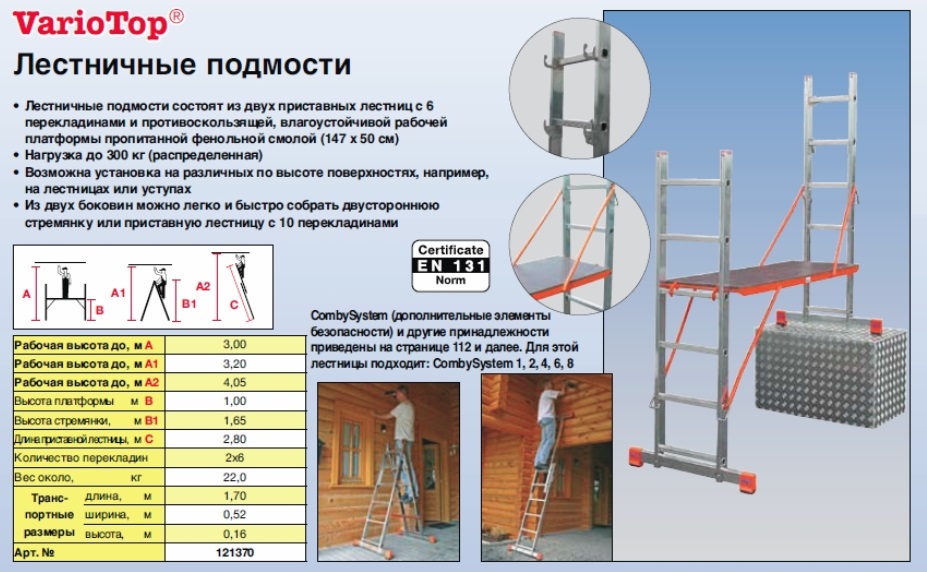

Складная алюминиевая лестница станет незаменимым помощником в хозяйстве, промышленной сфере. Изделие прекрасно подходит для выполнения большинства поставленных задач, с которыми не справится классическая стремянка или приставная деревянная лестница.

Поделиться ссылкой:
