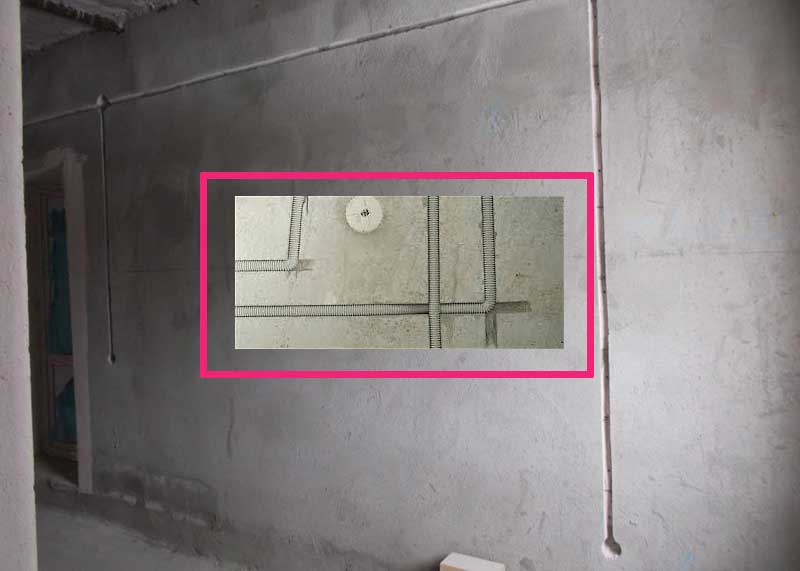

Можно ли штробить несущие стены?
В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.
Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.
По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.
Здесь возможны следующие выходы из ситуации:
- Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
- Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
- Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
- Заложить провода в электротехнических плинтусах.
- Прокладывать проводку под плитой OSB и т. д.
Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.
Требования и нормы для штробления стен
Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).
Требования и нормы для штробления стен
В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.
Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

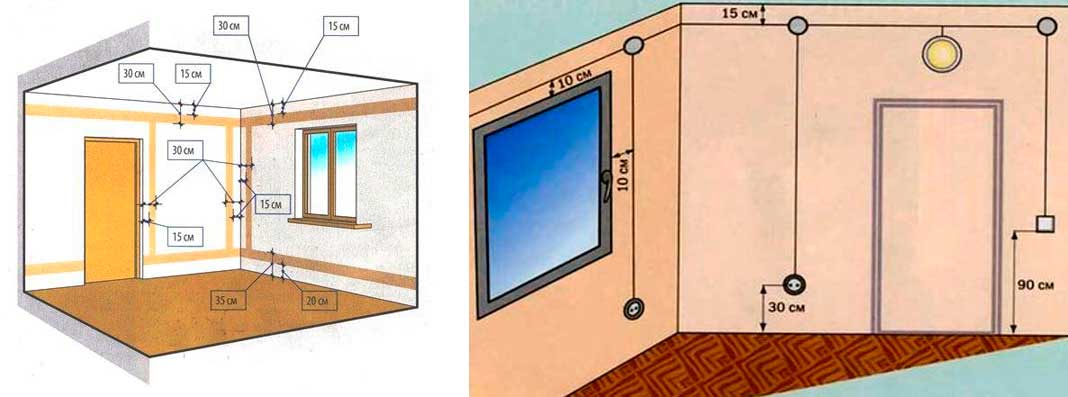

Штробить стены под проводку необходимо с учетом следующих моментов:
- Глубина стробы до 20-30 мм, ширина — до 30 мм.
- Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
- Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
- Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
- Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
- Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.
Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.
При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.
Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая
Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.
Выделим основные моменты:
- Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
- Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
- Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
- Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
- Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.
От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.
Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).
Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.
Необходимый инструмент
При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.
Зубило и молоток
Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.
Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.
Преимущества:
- Отсутствие затрат на покупку дорогостоящего оборудования.
- Быстрый перенес розетки или добавление нескольких приборов.
- Наличие инструмента под рукой.
Недостатки:
- Неудобство выполнения работ.
- Продолжительность процесса.
- Кривые штробы на выходе. Получение ровных линий почти невозможно.
- Сложности при штроблении в кирпичных или бетонных стенах.
Дрель
У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.
Общий алгоритм действий следующий:
- Сделайте разметку на поверхности.
- Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
- Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.
При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.
- С помощью молотка и зубила выбейте промежутки.
Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.
Плюсы:
- Большая скорость работы в сравнении с зубилом и молотком.
- Отсутствие большой пыли.
- Доступность инструмента.
Минусы:
- Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
- Штроба получается кривой с острыми углами.
- Промежутки приходится пробивать с помощью зубила и молотка.
Перфоратор
При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.
Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.
Преимущества:
- Высокая скорость работы.
- Сравнительная доступность инструмента.
Недостатки:
- Сделать ровную бороздку почти невозможно.
- Необходимо использовать разные насадки.

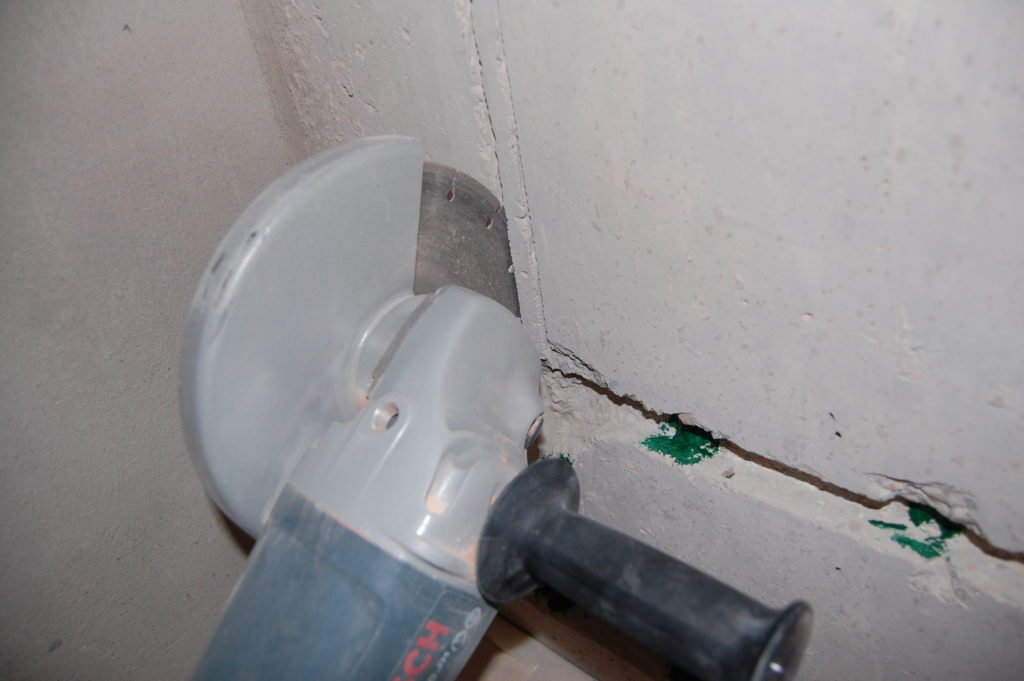

Болгарка
Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).
Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.
Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.
Плюсы:
- Высокая скорость работ.
- Ровность и аккуратность готовых штроб.
Минусы:
- Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
- Необходимо дополнительно работать перфоратором.
- Рекомендуется вынести всю технику и мебель из комнаты.
Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.
Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

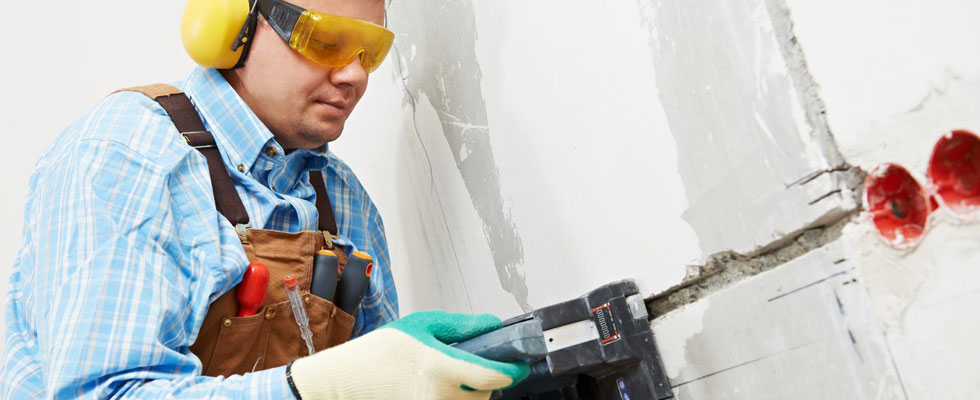

Штроборез
Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).
Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).
Преимущества:
- Высокая скорость работы.
- Ровные штробы на выходе в стенах из любого материала.
- Отсутствие пыли.
- Сравнительно небольшой шум.
- Точная ровность краев.
Минусы:
- Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.
Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.
Ключевые тезисы штробирования
Перед штробированием составляется план разводки, в котором будут размечены места расположения выходов и подключения проводки на стене. В их число входят выключатели, розетки, выводы под осветительные приборы и др. Также стоит учитывать материал, из которого изготовлена стена, так как для разных видов предназначены разные методы создания штроб под электропроводку.
Правила по распределению кабелей прописаны в нормативных документах СНиП 3.05.06-85. Вот их основные тезисы.
- При разметке штробления учитывайте основные конструктивы здания, потому что провода прокладываются параллельно им – по горизонтали и вертикали. Работа под наклоном позволяется только в неровных стенах типа мансарда.
- Чтобы проштробить стену под проводку по горизонтали, отступайте от плит перекрытия 15 см.
- При создании борозды по вертикали расстояние до проемов (дверей или окон) должно составлять 10 см (лучше больше), а до газовых трубопроводов – от 40.
- Длина борозды не делается более 3 м.
- Максимальное значение ширины и глубины — 2,5 см.
- Запрещается штробление несущих стен в горизонтальном направлении. В панельных домах таковыми считаются все поверхности, не считая мелких перегородок. Но для разных регионов правила перепланировки могут отличаться, поэтому перед началом работы рекомендуем с ними ознакомиться. Общие тезисы одинаковы только для типовых многоэтажных жилых зданий всех видов.
- При создании штробы под проводку избегайте большого количества поворотов от распределительной коробки до точек подключения. Достаточно одного угла при переходе из горизонтального положения в вертикальное (не считая углов в стыках стен). Длину проводов оставляйте максимально короткой. Запрещается их пересечение.
При планировке разводки учитываются все эти правила. После завершения предварительного этапа приступайте к штроблению стен (из бетона или другого материала).
Важно! Для дерева в большинстве случаев используется открытая электропроводка
Как проштробить стену под проводку своими руками
Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля. Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.
Пошаговое описание процесса, как избежать появления пыли
Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:
- Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
- Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
- Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
- Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования. В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.
- Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.

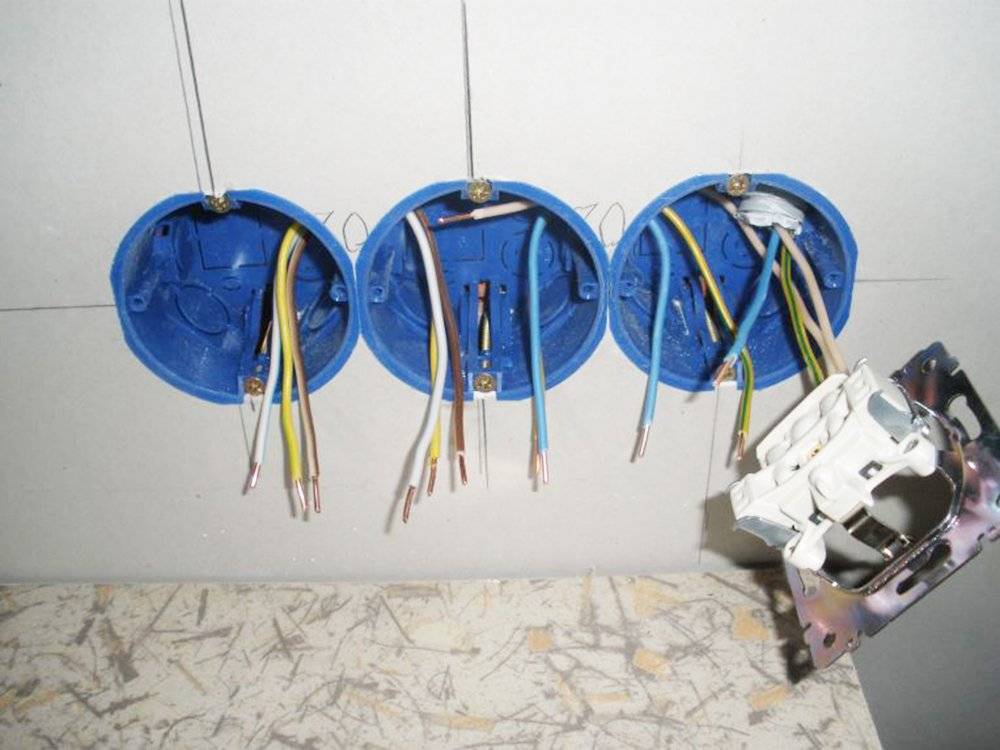

- Делают углубления для розеток и выключателей.
- Создают канавки в соответствии с выбранным типом инструмента.
- Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
- После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
- В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.
Зубило и молоток
Это экономичный, трудоемкий и требующий сноровки инструмент. Людям без надлежащей физической подготовки будет тяжело, даже изматывающе штробить стены с использованием этого инструмента. Использование в масштабных работах по кирпичной или бетонной стене в этом случае не оправдано. Его можно применить, когда основные работы по этим поверхностям выполнены и требуется доработать неровности или немного расширить углубление. Зато при работе по штукатурке эта парочка покажет себя с лучшей стороны, но, опять же, на небольших дистанциях. Словом, зубилом удобно делать последние штрихи и мелкие детали.
Этапы работы:
- По маркерной разметке простукиваем боковые границы бороздки.
- Под ударом молотка совершаем рабочей поверхностью зубила движение «снизу-вверх» невысокой амплитуды, как бы «подковыривая» верхний слой штукатурки.
- Далее поступательными движениями углубляем канавку.
Как уже было отмечено, работа требует сноровки: важна синхронность силы удара молотка и направления хода зубила. В противном случае рискуете получить кривую линию.
Способы штробления
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.
Работы перфоратором
Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.
Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.
Работа болгаркой
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.
Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:
- Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
- Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.
Болгарку можно использовать по всем видам материалов стен.
Работа штроборезом
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.
Зубило/стамеска и дрель
Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.
Зубило и молоток
Прибегать к пробиванию штробы зубилом и молотком стоит в самом крайнем случае. Ведь и с лучшим инструментарием работа будет весьма трудоемкой. Преимущество данного метода в том, что не требуется никакого электроинструмента. Все что нужно – зубило с победитовой кромкой и тяжелый молоток. Естественно, потребуется запастись терпением. Так как проштробить дедовским способом бетонную стену быстро не получится, хотя делается это достаточно просто. Нанесением ударов молотком по головке зубила перемещая режущую кромку в направлении вырубаемой части. При каждом перемещении зубила режущую кромку сдвигают на половину ее длины по линии разметки. Можно выбивать бетон под углом к центру канавки.
Штробление под проводку: основные правила проведения работ
Опытным путём были сформулированы ключевые рекомендации, позволяющие в результате проведения манипуляций достичь оптимального результата:
Необходимые инструменты, чтобы проштробить стены под розетку самостоятельно – болгарка и перфоратор. Идеально, если мощности перфоратора будут позволять надеть на него коронки с алмазным напылением. Так вы получите более точечное сверление отверстий под розетки без вибраций.
- По периметру разметки делаем как можно больше отверстий, после чего выдалбливаем ненужный бетон, вооружившись долотом и молоком.
- Глубина штробления под розетки, как и его ширина, зависит от размеров розетки.
- Не допускайте перегрева сверла, даже если используются прочные алмазные модели. Максимальная продолжительность работы такого оборудования 2 минуты, после чего нужно сделать перерыв.
Технология штробления стен
Этот процесс может выполняться вручную, с применением электроинструментов или комбинированным способом.
Рассмотрим, как делать штробы по различным технологиям:
- Использование зубила или долота. Сначала делаются насечки по обоим краям будущей канавки. Это необходимо для того, чтобы избежать крупных сколов при последующем долблении. После этого сверху вниз начинается вбивание зубила в намеченный контур. Расширение и углубление проводится после прохождения всей канавки. Применять такой инструмент по камню и бетону нецелесообразно, так как эти материалы слишком прочны для ручной работы.
- Перфоратором. Чем хорош этот способ, так это возможностью все сделать одним инструментом. Исходя из этого снижаются материальные затраты и время работы. Штробы изготавливаются двумя способами. Первый предполагает использование бура диаметром 25 мм. По разметке делается множество отверстий на расстоянии 8-10 мм друг от друга. Затем они соединяются зубилом. Второй способ предполагает использование широкой лопатки, которой сразу выбивается канавка нужного размера. Бурение проводится сверху вниз и слева направо на себя.
- Болгаркой. Использование диска с алмазным напылением позволяет делать надрезы быстро и точно. После изготовления двух параллельных надрезов их содержимое выбивается ручным зубилом или перфоратором.
- Штроборезом. Это довольно дорогое приспособление, но им можно делать идеальные надрезы как по ширине, так и по глубине. Под каждое конкретное задание проводится настройка параметров штробореза. Вертикальные надрезы делаются снизу вверх, а горизонтальные — в любом направлении. Однако после нанесения надрезов приходится потрудиться, чтобы расчистить промежутки между ними.
Если необходимо сделать нишу под монтажную коробку, то сначала в стене вырезается ее контур. После этого внутренний материал разрезается на полосы шириной 15-20 мм. Очистка пространства ниши производится перфоратором или ручным инструментом.
Сделать штробы своими силами может каждый домашний мастер. Необходимые навыки приобретаются в процессе работы. Если есть такая возможность, то целесообразно потренироваться на куске бетона или кирпичной кладке.
Несущие стены панельного дома
Перед штроблением нужно определить тип и конструкцию стеныНесущие стены
Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.
Состоят несущие стеновые панели из следующих слоев:
- Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
- Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
- Защитный слой — небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
- Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.
Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.
Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:
- плиты перекрытия потолка или полов,
- ригеля.
Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.
Как определить несущую стену
К несущим стенам относятся следующие конструкции:
- выходящие на улицу или лестничную площадку, в подъезд;
- разделяющие две соседние квартиры;
- расположенные перпендикулярно плитам перекрытия;
- имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.
Все остальные стеновые конструкции относятся к перегородкам.
При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.
Можно ли штробить несущие стены и потолок
По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.
Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.
Чем будем работать или какой инструмент выгоднее использовать
Самый простой способ – купить штроборез. На нем вы сможете выставить нужную глубину, ширину канавки и многие другие параметры. Рез получается очень ровный, особенно, если использовать лазерный указатель, которым оснащается большинство строительных инструментов. Еще одним преимуществом данного аппарата является скорость работы. С его помощью всего за 1-2 минуты можно уложить кабель на 2-3 метра. Режущие элементы вращаются с большой скоростью, что обеспечивает ровный срез практически любого строительного материала, будь это гипсокартон, камень, бетон или простая штукатурка.
Недостатки у такого аппарата тоже имеются. Во-первых, его цена не сможет порадовать большинство потребителей, так как инструмент среднего качества стоит от 15 000 рублей. Многофункциональные аппараты с лазерным указателем, большим количеством регулировок и повышенной глубиной реза стоят от 25 000 рублей. Второй недостаток – большой шум. У вас появится возможность «обрадовать» не только ваших соседей, но еще жильцов через 2-3 этажа. И последний недостаток – много пыли. За счет вращения сразу двух режущих дисков, вся пыль, штукатурка, крошка с бетона и камня будут разлетаться по квартире.
Второй метод штроба под проводку представляет собой дедовский метод. Берем зубило с молотком, приступаем к работе. Поступательными ударами проделываем борозду в нужном направлении. К недостаткам можно приписать большую продолжительность работы и трудозатраты. Преимуществ намного больше. Первое – большая экономичность, так как инструмент найдется у каждого в мастерской. Также вы не создадите много шума, потревожите максимум соседей через стенку. Пыли в квартире или доме будет очень мало, так как весь мусор выковыривается из стены, а не разлетается по всему помещению.
Перфоратор или ударная дрель как альтернатива штроборезу. Штробление стен под проводку не обязательно делать режущим инструментом, можно густо сделать отверстия на необходимую глубину, потом просто выковырять «мостики», которые их соединяют. На перфоратор можно поставить насадку «лопатка», которой проделывать борозду нужной глубины и ширины. Это процесс длительный, шумный, получается много пыли. Но при отсутствии другого инструмента можно поработать профессиональной дрелью или перфоратором. Относительная кривизна штроба не является помехой – его все равно не будет видно после штукатурки стен.
Болгарка. Это поистине универсальный инструмент, которому можно найти применение даже в процессе изготовления штробов. По сути, она заменяет 50% штробореза, так как вместо 2-х дисков у вас 1. Борозда получается не настолько ровная, но имеет вполне сносный вид. Пыли много при работе, зато скорость реза высокая. Рекомендуется предварительно расчертить стену перед началом работ, чтобы не переделывать работу потом.
Конкретные особенности штробления
Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.
Штробление стен под кондиционер
Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.
Штробление деревянных стен
При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».
Штробление гипсокартона
Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.
Установка розеток в гипсокартоне
Штроба в кафельном полу
Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.
Порядок работ и правила расположения штроб
Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:
Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
- Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
- Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
- Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
- Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.
После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.
Правила прокладки штроб
Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:
Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
- Планировать надо так, чтобы не было пересечения канавок.
- При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
- От любого другого угла, дверного и оконного проема отступают не менее 10 см.
- От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
В железобетонных стенах нельзя нарушать стальной каркас
Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.
