Виды и этапы строительства столбчатых фундаментов

Как сделать столбчатый фундамент своими руками

По своей сути, фундамент-это система опор, располагающихся:

• по углам постройки;
• в точке пресечения стен;
• под несущими конструкциями.

Если на первом этаже планируется каменная печь, то под нее тоже лучше заложить опорные сваи

Перед выполнением любых работ обязательно составить подробный будущей конструкции и затем стараться точно его придерживаться, с учетом всей документации по проекту. Тогда постройка гарантировано сможет простоять долгое время.

Возможная нагрузка на фундамент также имеет огромное значение при выборе опоры.

Так, надо учесть такие параметры:

• приблизительный вес будущей постройки, мебели;
• число жильцов;
• вес основания и всей постройки;
• снеговую нагрузку.

От этого зависит, какой материал лучше выбрать и сколько его потребуется. Его необходимо успеть залить до прихода зимы, т.к. оставленный на этот период, он деформируется и придется все начинать заново.

Для строительства столбчатого основания своими руками необходимо запастись следующими инструментами и материалами:

• железобетонными, бетонными или кирпичными опорами;
• арматурой;
• доской для опалубки;
• песком;
• щебнем;
• цементом.

Для опалубки лучше взять доску, толщина которой составляет 20 мм. Можно, конечно, приобрести и специальные металлические пластины или древесно- стружечные плиты для этих целей, но стоимость древесины значительно ниже.

Далее выполняют следующие работы:

• из досок собрать щиты, а из них — коробки;
• вставить их в заранее подготовленное углубление в почве на местах, где находятся опоры;
• внутреннюю часть поверхности короба полностью смочить водой. Это предотвратит впитывание воды из бетона и сможет облегчить демонтаж коробки после того, как бетонная смесь высохнет.

Затем необходимо выполнить армирование фундамента при помощи арматуры диаметром 12-16 мм. Ее лучше расположить внутри коробки так, чтобы край арматуры не доставал до стенок короба 5 мм. Для продольного расположения, применяется пруты диаметром 6 мм, приваривающиеся через 30-40 см. После того, как каркас ростверки выполнен, лишние пруты просто убирают.

В последнюю очередь выполняют утепление столбчатого фундамента и его гидроизоляцию. Эти работы увеличивают срок эксплуатации фундамента. Но это свойственно не всем видам фундамента. Так, например, винтовой фундамент не требует проведения работ по гидроизоляции и утеплению.

Специалисты рекомендуют арматуру лучше не сваривать, а связывать проволокой

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

1. Подготовительные работы, построение чертежа.
2. Проведение земляных работ: разметки, рытья ям и траншей.
3. Заполнение полостей или укладка блоков.
4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Как сделать столбчатый фундамент из железобетона

Рассмотрим два распространенных вида устройства несущей конструкции.

Бюджетный мелкозаглубленный фундамент

Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.

1. Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
2. На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
3. После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.

По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.

Смотрите видео изготовления столбчатого фундамента своими руками:

После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.

Заглубленный фундамент

Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.

Последовательность действий остается аналогичной:

1. Подготовим основание – снимем верхний грунт, уберем растительность.
2. По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.
3. Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.
4. Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
5. Ждем застывания камня около 5 дней в зависимости от условий.

Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:

1. Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
2. В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
3. Заливаем бетонный раствор. После его застывания снимаем опалубку.

Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.

Преимущества и недостатки фундамента на столбах

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Мелкозаглублённый фундамент

На более сложный грунт, подверженный пучению, можно устанавливать Мелкозаглублённый фундамент. Он подходит даже для скальных или песчаных площадок. Его делают из асбестовых, пластиков или металлических труб. Материал значительной роли не играет, потому что основная нагрузка будет приходиться на железобетонный столб.

Диаметр труб нужно подбирать с учётом нагрузок. Для небольших беседок и террас можно использовать трубы с сечением в 100 мм, а для более тяжёлых построек лучше брать диаметр 250-300 мм.

Схема мелкозаглублённого фундамента Источник atlantmasters.ru

Изготовление мелкозаглублённого фундамента более сложное:

1. Подготовительные работы, разметка. Снятие верхнего слоя почвы и её выравнивание.
2. Бурение отверстий.
3. Создание песчаной подушки.
4. Гидроизоляция.
5. Установка труб в вырытые котлованы.
6. Армирование: рифлёная арматура устанавливается вертикально и связывается между собой небольшими прутьями.
7. Заливка бетона. Схема того, как залить столбы под фундамент своими руками: сначала бетон заливают наполовину. Трубу поднимают на 30-40 см. вверх, создавая подошву, которая будет противостоять пучению. Затем труба бетонируется до конца.

Такая технология обеспечивает большую прочность, хотя сложнее и дороже в установке.

Плюсы и минусы столбчатого фундамента

К достоинствам относятся:

• невысокая стоимость, минимальное количество расходных материалов;
• надежность и долгий срок службы;
• легкий монтаж, небольшая трудоемкость работ;
• минимальная гидроизоляция;
• незначительные подготовительные работы.

Не обходится и без недостатков:

• нельзя сделать подвал;
• требуется дополнительная отделка фасада;
• нельзя использовать абсолютно на всех типах грунта (об этом написано выше);
• нельзя строить на водянистой и глинистой почве;
• не подходит для тяжелых сооружений, больших домов;
• ставить стены надо сразу после строительства фундамента (одновременно).

Прежде, чем определиться с типом основания под сооружение, взвесьте плюсы и минуты столбчатого фундамента.

Делайте это с учетом индивидуальных особенностей проекта сооружения и характеристик грунта.

Система столбов

Столбчатым фундаментом принято называть систему столбов, работающую, как единая конструкция. Располагаются столбчатые опоры в точках сосредоточенной нагрузки сооружения: под углами, пересечениями стен, под несущими простенками.

Для создания условий устойчивости и цельности фундамента, во избежание опрокидываний и смещений опор, между ними устраивается ростверк, иногда определяемый, как обвязочная или рандбалка.

Усреднённые нормы

Самый распространённый вариант столба фундамента – монолитный. Часто для каркасного строения не производят детализированный расчёт нагрузок, а столбы фундамента устанавливают с промежутком от 1,5 до 2,5 м.

Каркасный дом относительно лёгок, поэтому такой усреднённый норматив часто бывает ещё и с большим запасом.

Ростверк

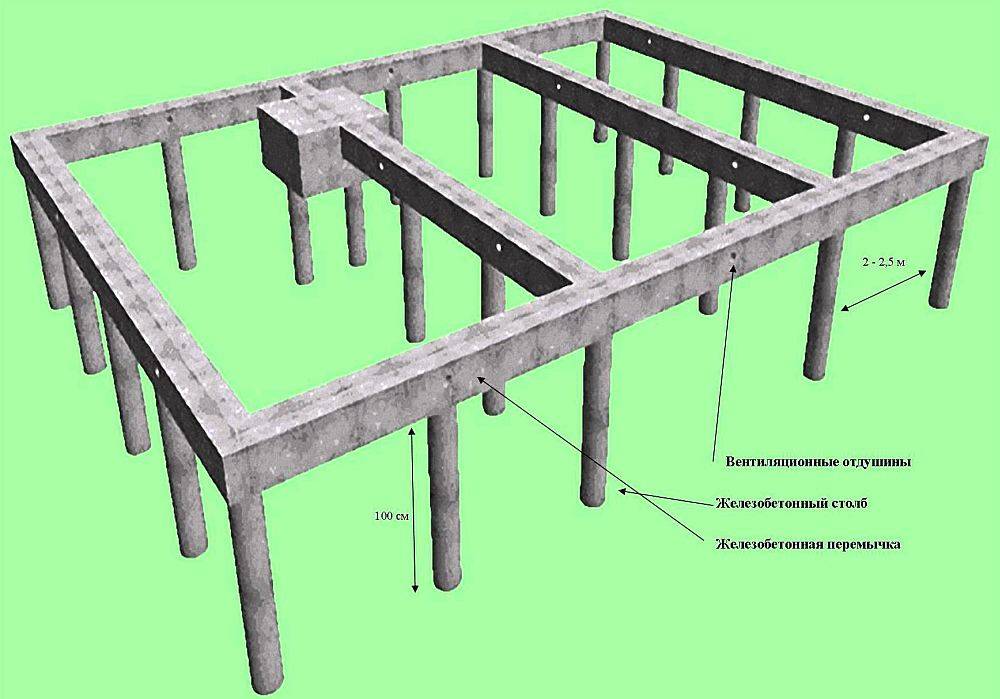

При расположении столбов с интервалом до 2,5 м они связываются между собой армированной перемычкой, называемой ростверком.

Следует учитывать, что в конструкцию ростверка не входят фундаменты крыльца или лёгкой веранды и террасы, так как нагрузка от крыльца несоизмерима с нагрузкой от стен. Фундаменты лёгких пристроек возводятся отдельно и разделяются с основной конструкцией деформационным швом.

При шаге между опорами более 2,5 м ростверк, называемый в таком варианте рандбалкой, усиливается: увеличиваются сечение и армирование, могут быть использованы готовые железобетонные изделия либо металлический швеллер и двутавр.

Преимущества и недостатки

Перед началом изготовления бетонных столбиков стоит убедиться в правильности выбора. Для этого необходимо знать все преимущества и недостатки этого вида опор. Среди основных достоинств можно выделить:

1. Длительный срок эксплуатации — продолжительность службы изделий из бетона определяется несколькими десятилетиями, но для этого должны использоваться только качественные материалы.
2. Возможность создавать практически любые дизайны — благодаря использованию различных декоративных материалов единственным препятствием здесь может стать фантазия владельца участка.
3. Простота монтажа — установка опор из бетона вполне может проводиться самостоятельно без привлечения специалистов.

Столбчатый фундамент из кирпича

Сооружение из кирпича или бетонных блоков строится по одному принципу. В обоих случаях колонны могут покоится непосредственно на грунте (для скальных или сильно каменистых пород), на песчано-гравийной подушке или на предварительно выполненной монолитной бетонной опоре.

Последовательность работ:

1. Отрывка ямы или подготовка площадки для колонн.
2. Устройство подушки с обязательной трамбовкой. Если используется бетонная основа, она отличается в опалубке с армированием или без по технологии, описанной в предыдущем разделе.
3. Поверх подготовленной подушки или основы выкладывается прямоугольник/квадрат из блоков или кирпича. Обычно выполняется столбчатый фундамент из блоков 20х20х40 см, поскольку всего четыре подобных блока дают достаточную опору для брусового ростверка каркасного дома или сруба. Для скрепления блоков или кирпича используют качественный цементный раствор.
4. Поверх подготовленной опорной площадки обязательно устраивают горизонтальную гидроизоляцию – она препятствует попаданию почвенной влаги в конструкции здания.

Наибольшей популярностью пользуется строительство столбчатых опор из бетонных блоков – они более прочные и однородные по сравнению с кирпичом.

Такие упрощенные – надземные или мелкозаглубленные фундаменты — обычно используются для легких каркасных или деревянных построек

Чаще всего по этому принципу создают столбчатый фундамент для бани, при этом гидроизоляции опор необходимо уделять повышенное внимание, а пол первого этажа серьезно утеплять

Преимущества столбчатого фундамента

• экономичность, связанная со снижением расходов на земляные работы и гидроизоляцию;

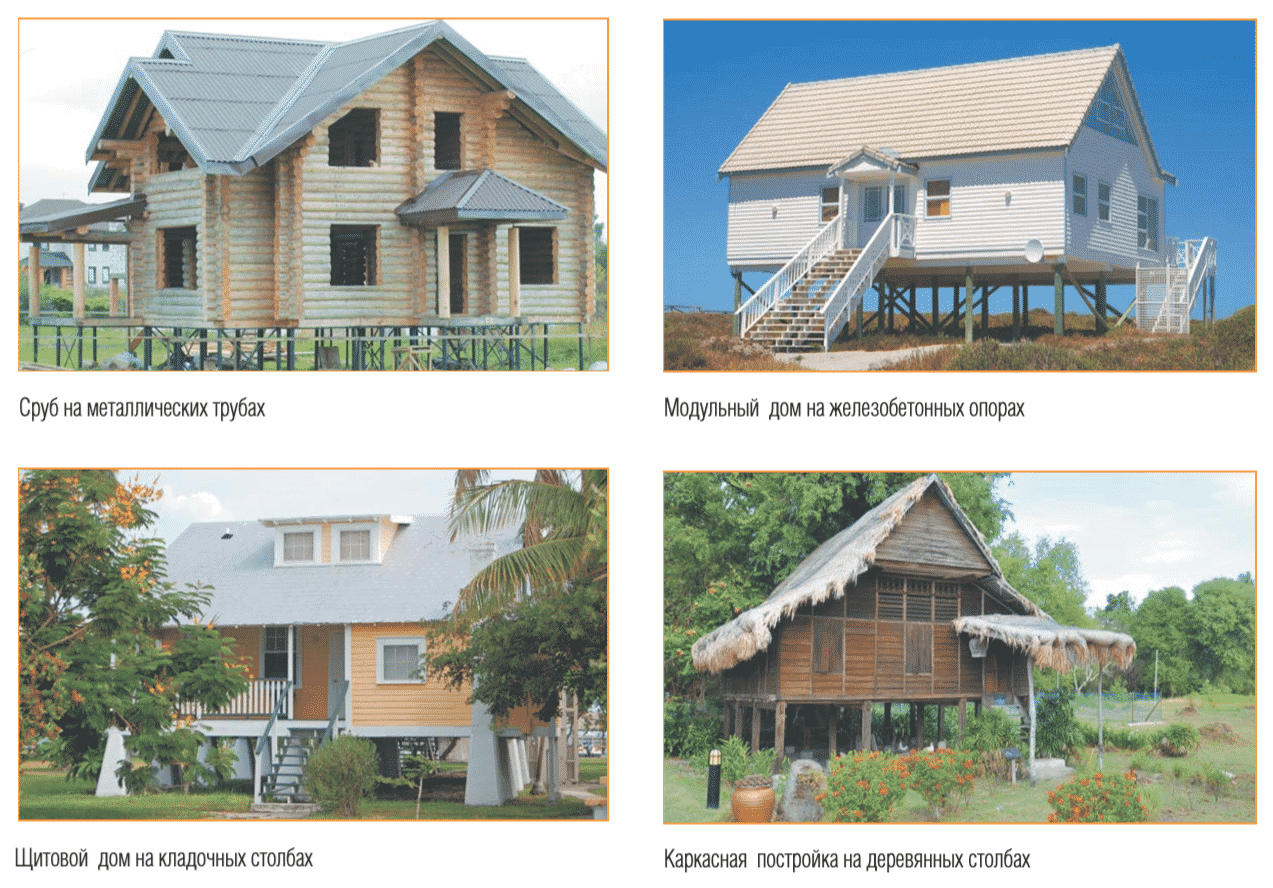

• универсальность выбора строительных материалов для устройства фундаментов в зависимости от конструкции стен;
• простота адаптации системы опор под рельефы любой сложности и крутизны;
• возможность устраивать прочные и надежные основания под дом там, где нельзя закладывать ленточные фундаменты. Например, в местах регулярных приливов и отливов, в зонах с сезонным подтоплением паводковыми водами, в регионах, где толщина снежного покрова может достигать более 1 м. Во всех вышеозначенных случаях дома на столбчатых фундаментах будут оставаться сухими и теплыми круглый год, если правильно рассчитать уровень подъема вод и толщину снежного покрова;
• дешевизна, нетрудоемкость и эффективность устройства на пылеватых и лёссовых грунтах, где поверхностный слой почвы имеет способность моментально разжижаться при обильных ливневых осадках либо во время интенсивного таяния снега. На таких участках для закладки плитных или ленточных фундаментов требуется целый ряд земляных работ по замене на более плотный грунт и вытрамбовке места застройки.

Столбчатые фундаменты устраиваются на любых грунтах в заглубленном или мелкозаглубленном вариантах. Исключение составляют лишь заболоченные участки, а также места, где поверхностный слой почвы подвержен горизонтальным подвижкам вследствие эрозии, оползней или землетрясений.

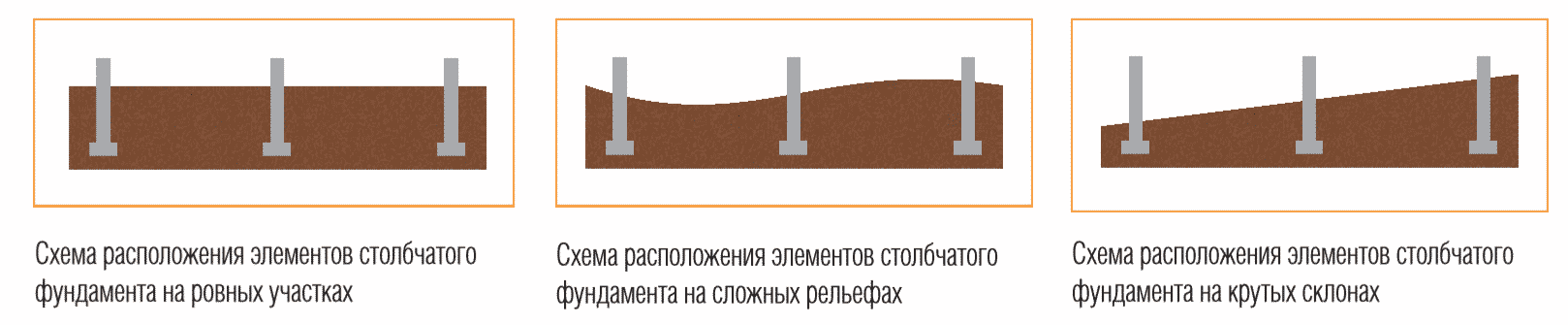

При размещении такого фундамента на участке с перепадом высот следует учесть, что все столбы должны быть заглублены до одного уровня и иметь одинаковое сечение.

Для устройства этого фундамента выполняют следующие работы:

• разметку;
• разработку ям под столбы;
• песчаную или гравийную подсыпку (при необходимости);
• для монолитных столбов — устройство опалубки, установку арматурного каркаса, замоноличивание столбов фундамента, распалубку;
• для кладочных и сборных столбов — подготовку необходимого расходного материала;
• устройство гидроизоляции на влажных и пучинистых грунтах;
• обратную засыпку пазух вокруг ям.

Конструкция столбчатого фундамента

Принципиальным отличием столбчатых оснований от свай является залегание подошвы, как правило, выше отметки промерзания, уровня УГВ, пластов с несущей способностью. Поэтому в любом случае опорно-столбчатый фундамент защищается от сил пучения и подвижек несколькими способами:

• песчаная подушка под опорной плитой, в случае если подошва фундамента расположена ниже глубины промерзания, песчаная подушка не требуется;
• осушение грунта дренажной системой;
• утепление отмостки и цоколя.

Для двух последних мероприятий необходима открытая разработка грунта в пятне застройки.

Даже при небольшом заглублении самого столба придется учесть толщину уширения (20 – 40 см плита), подстилающего слоя (подушка из 20 см песка + 20 см щебня). Кроме того, понадобится кольцевая канава для укладки дренов, доступ рабочих в нижний уровень. Поэтому размер колодца и траншеи увеличивается в несколько раз, производить работы с земли на глубине неудобно.

Изготовление столбчатых фундаментов по аналогии с буронабивными сваями является грубым нарушением технологии. Подошву сложно уширить, под ней присутствуют силы пучения. На боковые стенки без обратной засыпки песком действуют касательные усилия этих же процессов.

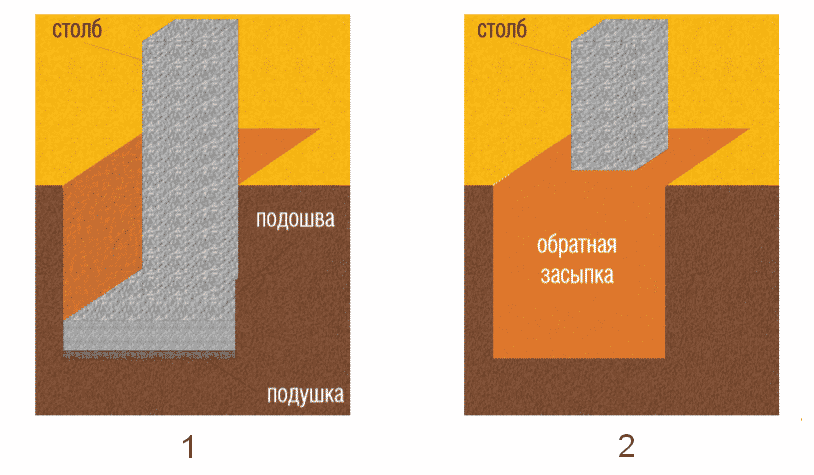

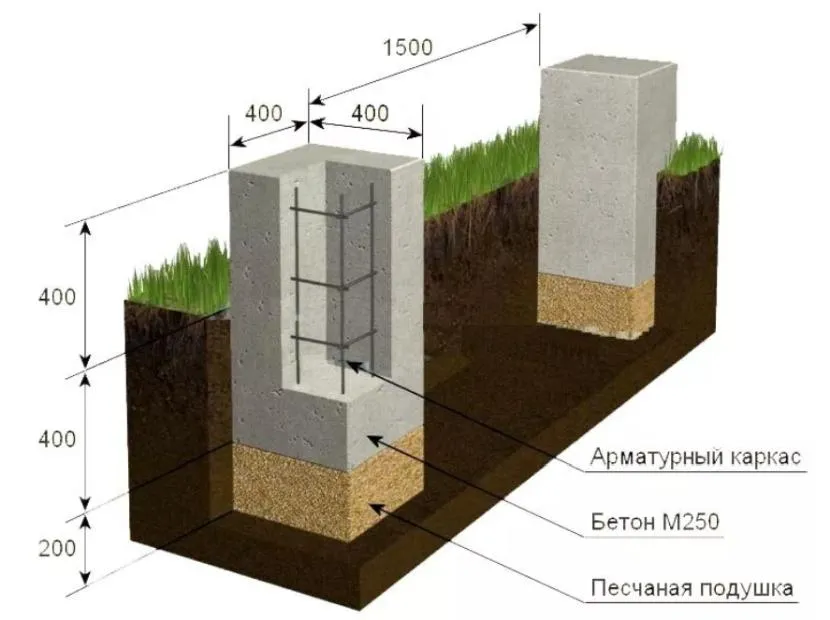

Таким образом, правильная конструкция столбчатого фундамента имеет вид:

• подготовка – песок (толщина слоя 20-40 см) с послойным уплотнением виброплитой, проливкой;
• подбетонка – служит исключительно для укладки гидроизоляции, представляет собой 5 см стяжку;
• ступенчатая плита (подошва) – распределяет нагрузки за счет повышенной поверхности подошвы;
• столб – вертикальная стойка из монолитного или сборного бетона;
• ростверк – ж/б изделия, монолитная конструкция, брус либо металлопрокат (швеллер, двутавр).

В отличие от свай столбы не имеют пространственной жесткости, поэтому балки ростверка должны, не просто опираться на их оголовки, а крепиться к каждому столбу для связки в единую конструкцию.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

• по размерам;
• типу сечения;
• материалам изготовления;
• методу производства;
• глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

• бетонную смесь (железобетон);
• бутобетон;
• бутовый камень;
• кирпич;
• блоки;
• древесину.

Фундамент столбчатого типа можно делать двумя методами:

1. Монолит. Смесь заливают в опалубки.
2. Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

• Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
• Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
• Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта

Этот факт необходимо принимать во внимание

Проведение расчетов

Как правильно сделать столбчатый фундамент своими руками? Начинать работы необходимо с расчета сооружения. Для его проведения специалисты рекомендуют применить специальную программу. Для расчета понадобится знать:

• глубину залегания опор и их армирование;
• местоположение строения.

В качестве дополнительных данных понадобится определить:

• примерный вес всего строения, в который входит и масса планируемого интерьера;
• сезонные нагрузки (снежный покров и ветер);
• общую массу самого фундамента;
• тип грунта, а также его характеристики;
• уровень промерзания почв;
• глубину нахождения подземных вод, а также сезонные колебания этих потоков.

Результатом проводимых расчетов должны стать определенные показатели, которые понадобятся для возведения столбчатого фундамента. Среди них:

• количество столбов;
• размеры и площадь сечения опор;
• величина, указывающая на несущую способность столбов.

Отличия в установке столбчатого фундамента для бани и дома

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Устройство монолитных столбов

Технология закладки монолитных столбчатых фундаментов имеет множество вариантов и способов, но конструкционная особенность для всех видов едина и заключается в организации подошвы и опоры. Размеры, форму и структуру столбов определяют на стадии проектирования и рассчитывают с учетом характеристик грунта и веса будущего здания.
В данной статье рассматривается наиболее простая и самая распространенная в частной застройке конструкция.

Подготовительные работы

Разрабатывают квадратную яму со сторонами 75 х 75 см с учетом глубины промерзания.

Создают песчаную или гравийную подушку в местах,где это необходимо по климатическим показателям и характеристикам грунта. На сухих и плотных почвах, не подверженных пучению, делать подсыпку необязательно.

В завершение подготовительных работ собирают армированную решетку со сторонами 65 х 65 см и армированный каркас сечением 20 х 20 см. Высота решетки должна быть ниже уровня столба на 10–15 см. Затем из щитов опалубки сколачивают короб с внутренними размерами 30 х 30 см и производят пробный монтаж с центрированием по месту установки и с устройством всех необходимых крепежных элементов. После этого, не разбирая короб, освобождают его от распорок и подпорок и вынимают из ямы.

Бетонные работы, армирование

Заливают на дно ямы слой бетонной смеси толщиной 10–15 см. Смесь готовят по тем же рецептурам, что и для ленточных фундаментов. Затем поверх заливки укладывают армированную решетку и устанавливают каркас.

Снова заливают бетон, достигая общей толщины слоя 20–25 см.

Установка короба

По завершении проливки подошвы приступают к установке короба по заранее выставленным меткам крепежа, чтобы не сбить центровку и сохранить горизонтальность оси. По строительным нормам отклонение оси не должно превышать 2 см. Далее производят заполнение опалубки бетонным раствором и выдерживают время, рекомендованное для ленточных фундаментов.

Распалубка и обратная засыпка

После завершения бетонных работ производят распалубку (1) и обратную засыпку (2). Если по проекту предусмотрена гидроизоляция, то ее проводят в промежутке между этими операциями.

Устройство систем креплений столбов

Отдельное внимание следует уделить системе креплений столбов фундамента к нижней обноске основания стен. Для этого закладывают арматурный каркас, превышающий уровень столбов,что обеспечивает металлические выпуски для сварных соединений

В другом случае к арматурному каркасу прикрепляют анкерные закладные, которые впоследствии послужат основой для болтового крепления.

Устройство забирок

После окончания работ по установке опор и обратной засыпке производят устройство забирок — заполнение пространства между столбами по линии расположения наружных стен и перегородок. Это обеспечивает дополнительную теплоизоляцию дома и ограждает подпол от ветра. В местах, где предусмотрено прохождение паводковых, талых и ливневых вод между столбами под домом, а также там, где наблюдается разжижение поверхности почвы при выпадении осадков, устройство забирок исключают.

Заключение

Следует в первую очередь отметить значительную экономию при возведении фундамента такого типа. Поскольку вы сможете за несколько дней выполнить его самостоятельно, на что понадобиться меньше материалов, чем при возведении других типов фундаментов. Кроме того, нет необходимости нанимать строительные бригады.

Небольшой совет, постройку лучше закончить до начала морозов, или же предусматривать бетонные плиты, поскольку оставлять фундамент на зиму ненагруженным недопустимо. Это может повлечь за собой выталкивание столбов из грунта, в следствии чего, фундамент необходимо будет полностью переделывать.

Что касается построек, то такого типа фундамент подойдет для постройки гаражей, террас, небольших и легких домов. На этом все, также вы можете ознакомиться с технологией возведения других фундаментов, и разобраться с их видами в других наших статьях.
