Стержневой теплый пол: карбоновый, инфракрасные маты, кабель на плитку, нагревательный, из углеродного волокна

Карбоновый теплый пол – что это такое?

Рассмотрим одну из новых систем электрического инфракрасного
отопления – карбоновый теплый пол (углеродный, из углеродного волокна). Это
прогрессивная система обогрева пола, действие которой основано на применении
инфракрасного излучения дальней волны. Отличительная черта этого диапазона –
отсутствие электромагнитного излучения и «живой» обогрев помещения.
Инфракрасное излучение безвредно для здоровья человека, а в медицине вообще
используется в лечебных целях.

Карбоновый и углеродный теплый пол – в чём отличие?

Карбон – международное наименование всех композитных
материалов, основу которых составляет углеродистая наноструктура и
разнообразные связующие компоненты. Таким образом, то, что известно
отечественному потребителю как углерод, и карбон – это одно и то же вещество.
Т.е. пленочный карбоновый пол и пленочный углеродный пол – это одна и та же
система.

Производители предлагают два вида системы карбонового пола:

пленочный карбоновый теплый пол (сплошной);
стержневой карбоновый теплый пол.

На рынке представлены еще две разновидности карбоновых полов:

Биметаллический теплый пол

Биметаллический теплый полСистема подогрева на основе биметаллической пленки.
Отличительная характеристика углеродной пленки – запатентованное двухслойное
соединение (верхний слой из сплава меди и добавок, а нижний – сплав алюминия с
добавками). Нагревательные пластины излучают волны в инфракрасном диапазоне.
Такой теплый пол укладывают только по-«сухому», в стяжку или в плиточный клей
запрещено.

Аморфный теплый пол (АНТ)

Аморфный теплый пол (АНТ)Израильская компания Advanced Heating Technologies (AHT) Ltd разработала новую технологию – теплый пол на основе аморфной металлической ленты. Главная особенность – пожаробезопасность, т.к. полы не нагреваются выше 35 °C (например, кабельные могут нагреваться до 60-70 °C). Выполнены в виде тонких нагревательных матов. Греющий элемент сделан из аморфного металла (ультратонкая лента, толщиной 30 микрон). Теплый пол на аморфной ленте можно устанавливать под все напольные покрытия (плитка, паркет, ламинат, линолеум и ковролин).

Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями. При выборе такой системы обогрева следует учитывать такие параметры:

Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.

Как выглядит стержневой теплый пол Теплый электрический пол стержневого типа должен соответствовать всем заявленным техническим характеристикам.

Монтаж теплого пола под ламинат

Допускается укладка инфракрасного пола практически с любыми финишными покрытиями. Но именно ламинат открывает максимальный простор для дизайна интерьера, является наиболее популярным материалом. Кроме того, как показывает практика, с ламинатом успешно монтируют оба типа инфракрасных теплых полов – стержневые и пленочные.

Рассмотрим подробнее все ключевые моменты.

Монтаж материала на стяжку

Некоторые предпочитают укладывать ламинат на подложку, чтобы добиться необходимого уровня теплоизоляции и защиты от шума. Но это понижает эффективность инфракрасного пола, затрудняет прогрев внешнего слоя.

Без подложки шумоизоляция резко снижается, что тоже признается негативным фактором. Лучшее решение – монтаж материала на тонкую стяжку. Достаточно подложки в 3 мм, толщина которой после укладки ламината уменьшиться под его давлением до 2,5 мм.

Какой вариант укладки ламината вы бы выбрали?
Укладку ламината на подложку без стяжки
100%

Укладку ламината на подложку 3 мм со стяжкой
0%

Проголосовало: 3

Нагревательные маты, пленка

Такой монтаж на пленку, маты позволяет сократить время работы, обойтись без специальной стяжки. Эффективность обогрева системой значительно возрастет. При этом обязательно потребуется дополнительно уложить защитную полиэтиленовую пленку с толщиной в 80 мкм. Она необходима для предотвращения попадания влаги на нагревательные элементы.

Важно! В тех зонах, где планируется ставить мебель, нагревательную систему не монтируют.

Заметное преимущество такого монтажа – отсутствие потребности в капитальных работах. Можно использовать подложку, существующую стяжку. Когда ламинат уже имеется, его просто разбирают, укладывают инфракрасный слой, а затем вновь застилают все финишными панелями.

Полезные советы для лучшего монтажа теплого пола с ламинатом

У ламината есть некоторые минусы. Главный негативный фактор – присутствие минимальных зазоров между панелями. Кроме того, такой материал боится воздействия влаги. Существует несколько важных моментов при совмещении ламината и инфракрасного пола.

Для монтажа ламината обустраивают максимально ровное основание.
Желательно использовать только панели с надежным замковым соединением. Необходимо обеспечить ровность и стабильность всего покрытия.
Хорошее решение – сделать предварительно тонкую прочную стяжку.

Правила укладки инфракрасной пленки

Запомните еще несколько простых советов для качественного монтажа пленочного пола.

Длина одной полосы может составлять максимум восемь метров.
Соблюдайте шаг по линии отреза: он составляет 25 сантиметров. Производители не рекомендуют делать разрезы материала в других местах.
Выдерживается расстояние между теплыми полами и стенами. Оно составляет минимум 10 сантиметров. Рекомендуемый максимальный шаг – 40 см.
Расстояние между соседними полосами материала – минимум 1 см.

Это важно! В процессе монтажа запрещается подключать к питанию материал в рулонах, нельзя ходить по разложенной пленке без изоляции и финишного покрытия. Нагревательный кабель категорически запрещается разрезать и перегибать.. Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт

Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации. Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу

Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт. Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации

Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу.

Watch this video on YouTube

Критерии выбора

На современном рынке представлены карбоновые теплые полы от различных производителей с отличительными техническими параметрами. Поэтому часто потребителю трудно определится с выбором качественной подходящей системы обогрева.

Чтобы правильно подобрать модель карбонового отопительного оборудования следует учитывать такие факторы:

Мощность прибора

При установке системы в качестве дополнительного обогрева помещения можно обратить внимание на изделия с небольшой мощностью. Если предполагается карбоновый теплый пол как основной элемент отопления или для нагрева помещений большого объема, то лучше приобретать установку с более высокими показателями

Способ установки. Карбоновые полы могут укладываться сразу на черновую поверхность или монтироваться в стяжку. Если заливка пола в квартире не предусматривается, то лучше выбрать пленочный пол. Его можно установить сразу под плитку, линолеум или ламинат. Комплектация системы. При покупке комплекта теплого следует внимательно изучить все элементы, которые входят в комплект к оборудованию. Стержневой обогрев должен иметь терморегулятор и датчик. Также рекомендуется проверить все детали системы на целостность конструкции. Качество изделия. Лучше всего приобретать устройство обогрева пола в специализированных магазинах от известных изготовителей. Это обусловлено тем, что на стихийных рынках можно выбрать совершенно низкого качества товар, который не будет соответствовать заявленным характеристикам.

Также при подборе системы берется в расчет климатические условия местности, характер теплоизоляции и размер помещения.

Карбоновый мат на полу – тепло во всем доме

Система нагревательных элементов из карбоновых полосочек, закрепленных на полипропиленовом основании, эффективно нагревает пол за условно короткий промежуток времени. Карбоновые элементы по внешнему виду бывают в виде тонких стержней, волокон или полос.

Такие составляющие конструкции между собой скреплены пайкой и слоями полипропилена.

Для соединения элементов между собой производитель также использует медный провод, который находится в защитной оболочке. Как правило, тип соединения параллельный. Из-за такой особенности крепления обеспечивается бесперебойная работа пола даже в том случае, если отдельные элементы перегорели или не работают.

Установка стержневого пола

Провод между двумя стержнями можно разрезать ножницами После всех подготовительных работ можно начинать монтаж. Постепенно раскатывайте рулон. Когда дойдете до места, где необходим разворот, возьмите ножницы и разрежьте провод между двумя стержнями. Затем поверните рулон на 180° и раскатайте покрытие в другую сторону. Повторяйте процедуры, пока не накроете всю поверхность.

Также существует другой более быстрый способ. Можно приобрести несколько небольших рулонов необходимой длины. Тогда можно будет избавиться от резки рулонов. Существуют рулоны от 1 до 7 м или на 25м.

Таким образом, если площадь вашей комнаты составляет 6 м, можно приобрести две полосы по 3 м и разложить их рядом или же один рулон на 6 м, но тогда понадобится его разрезать. При этом цена для обоих случаев практически одинаковая.

После всех проделанных процедур можно переходить к подключению проводов.

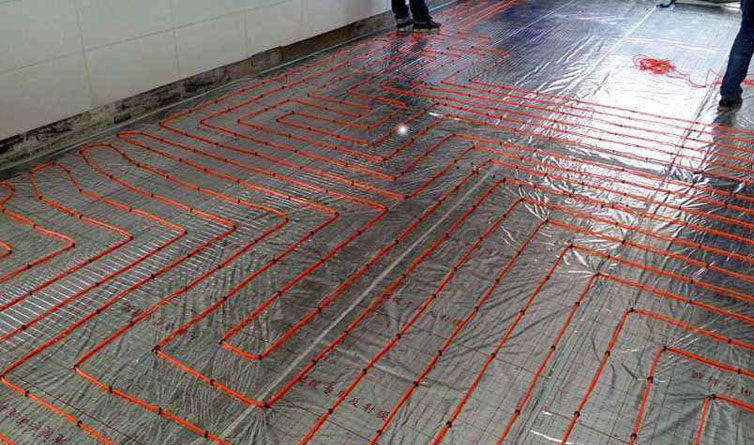

Как монтируют систему обогрева

Торговое предприятие, которое продает карбоновый качественный теплый пол, подбирает всю комплектацию с учетом характеристик помещений. Правильный расчет несложно сделать собственными силами.

Рекомендуют укладывать такие стержни на поверхности от 75 до 85% площади комнаты. Таким образом, если есть острые углы, ниши, подобные сложные участки пропускают. Элементы допустимо разворачивать, разрезая нижнее соединение. Чтобы не ошибиться, создают простейший чертеж от руки или используют графический редактор.

Стандартный набор для монтажа инфракрасных нагревателей

Кроме этого понадобятся следующие компоненты:

Термостат с отдельным датчиком температуры. Измерительный прибор размещают в глубине стяжки, поэтому пригодится подходящий отрезок гофрированной трубки. Один ее торец закрывается специальной заглушкой.
Датчик для фиксации перегрева. Это не обязательный элемент. Но его добавление в состав системы повысит надежность.
Пленка с отражающим ИК-излучение слоем. На рынке представлены разные изделия такого вида. Выбирают материал, защищенный от механических воздействий. Следует помнить, что сверху заливают бетон. Пригодится пористость полимерной подложки для улучшения теплоизоляционных свойств.
Для соединения отдельных блоков из стержней понадобятся медные проводники с диаметром в сечении не менее 2,5 мм.
Также надо подготовить монтажные инструменты, материалы и комплектующие детали для создания финишного напольного покрытия.

Этот алгоритм поможет правильно установить карбоновый пол:

На стены и пол наносят разметку, определяющую места установки отдельных частей.
Блок регулятора температуры устанавливают в удобном для будущих пользователей месте, на уровне обычных выключателей. В стене делают нишу по размерам устройства, пробивают каналы для прокладки проводов питания, датчиков. Так как будет использоваться значительная мощность, сеть 220 V подключают через автомат защитного отключения.
Очищается основание. В плитах перекрытий устраняют щели, иные дефекты. Лучше создать ровную стяжку, чтобы обеспечить горизонтальность поверхности. Если внизу холодное подвальное помещение, может понадобиться монтаж специального слоя изоляции из пенополистирола, иного материала.
На подготовленную поверхность наклеивают полимерную пленку с отражающим слоем. Стыки закрывают скотчем.
Первый карбоновый мат системы отопления укладывают, начиная от блока регулировки температуры. Его устанавливают так, чтобы соединительные элементы разместились в верхней части. Если необходимы повороты, приходится разрезать проводники. Необходимо учитывать ограничения производителя по количеству таких разрывов цепей. Фиксируют отдельные участки с применением скотча.
Для изоляции новых электрических соединений применяют трубки, которые плотно обжимают основу при нагреве. Температуру соответствующих участков поднимают строительным феном.
Датчик температуры вставляют в трубку из гофры аккуратно, с применением жесткой проволоки. Отверстие закрывают заглушкой. Этот узел в сборе устанавливают в карбоновый мат на равном расстоянии от нагревательных элементов. Лучше, если для него создан специальный глубокий канал с выводом на стену. При выходе прибора из строя – его заменить будет нетрудно.
После установки и подсоединения всех частей системы еще раз проверяют изоляцию, соединения, выполняют пробный пуск. В этом режиме нет эффективного отвода тепла стяжкой, поэтому длительность проверки не должна быть более 10-15 минут.
Если все в порядке, заливают цементно-песчаный раствор. Рекомендуется не делать слой более 3-4 см, чтобы не ухудшить параметры теплопередачи. Если карбоновый теплый пол под плитку создают с применением клеевого состава, его толщину уменьшают до двух сантиметров. Далее монтаж выполняют с учетом особенностей определенного напольного покрытия.

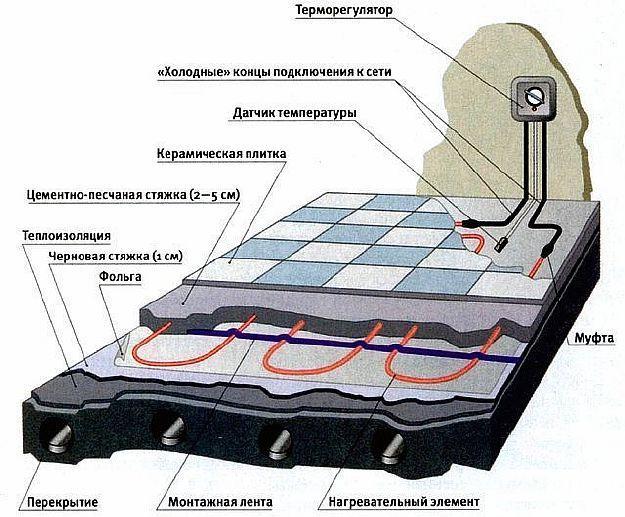

Монтажная схема

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Преимущества и недостатки

Теплые карбоновые полы относятся к системам с высокими техническими характеристиками. Их устанавливают как в жилых помещениях, так и хозяйственных постройках. Часто используют такой способ обогрева в зданиях общественного типа.

Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:

имеют небольшой вес устройства, что позволяет применять его для любых перекрытий,
обеспечивают быстрый и равномерный прогрев всей поверхности пола,
возможность установки для любых финишных покрытий,
не выделяют вредных веществ, включая электромагнитные излучения,
обладают защитой от перегрева и возгорания,
конструкция системы позволяет проводить укладку в помещениях с различной планировкой
возможность установки в комнатах с высоким уровнем влажности,
в процессе работы расходуется небольшое количество электрической энергии.

Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.

К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования

Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия

Но наряду с достоинствами такие недостатки совершенно незначительные.

Финишное покрытие

Электрический стержневой пол универсален тем, что используется практически для всех половых покрытий.

Ламинат

Ламинат укладывают на систему обогрева пола при условии, что стержневой теплый пол будет использоваться как дополнительное отопление помещения. Это обусловлено тем, что материал не выдерживает регулярные высокие температуры.

При использовании ламината пол прогреваться должен до двадцати одного градуса. Иначе покрытие начнет деформироваться от пересыхания.

Линолеум

На такой материал температурный режим не оказывает особого влияния. Условием его выбора является термостойкость.

Укладку линолеума выполняют на совершенно ровную стяжку толщиной более двадцати сантиметров.

Плитка

Такой вариант финишного покрытия наиболее распространенный для теплых полов. Перед укладкой плитки поверхность матов покрывается специальными термостойкими растворами. Слой клея и смеси рекомендуется накладывать не более двух сантиметров толщиной.

Плитка – один из вариантов финишного покрытия стержневого теплого пола

Подключать электропитание к системе стержневого теплого пола допускается только после полного высыхание всех растворов.

Особенности установки

Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

Основные типы графитовых теплых полов

Стержневой теплый пол монтируют в бетонную стяжку

Выпускают 2 основных типа обогревателя: пленочный и стержневой. К ним относят также биметаллический и аморфный пол. Однако эти 2 варианта не включают углеродные элементы. Хотя принцип действия у них такой же: излучение инфракрасного тепла.

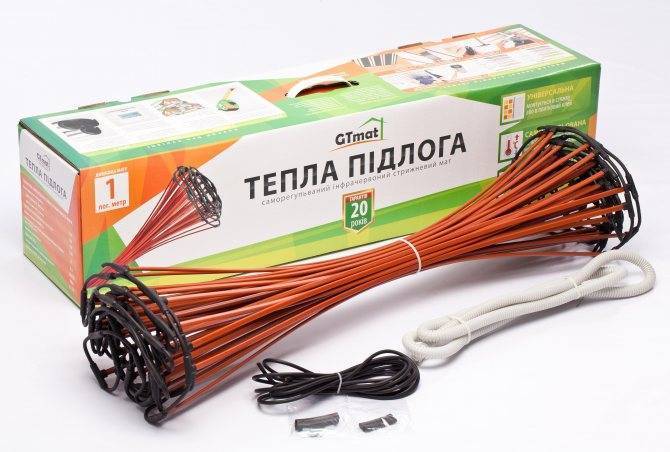

Стержневые маты

Стержневой теплый пол – проволочный мат, шириной в 83 см, число стержней в 1 погонном метре – 10. Конструкцию расстилают на подготовленное основание любой площади. Секции стыкуют друг с другом соединительными комплектами.

Стержневые маты укладывают под любой, самый капризный материал: плитку, ламинат, деревянный настил, паркет. Обязательное условие: обогреватель размещают в слое бетонной стяжки или плиточного клея. Черновой пол термоизолируют.

Плюс изделия – возможность саморегулировки. Стержневой углепластиковый пол не боится давления, так как его конструкция исключает перегрев провода. Если участок временно закрыт мебелью, теплоотдача на нем уменьшается. При этом стержни снижают потребление электроэнергии и остывают. На участках, где поверхность остывает быстрее, элементы нагреваются сильнее.

Пленочные маты

Пленочный теплый пол с напылением углеродистого материала с примесями графита

Конструкция изделия существенно отличается. Основа нагревательного элемента – по-прежнему карбон или смесь карбона и графита. Состав напыляют на основу из термостойкого полипропилена, формируя токопроводящие дорожки. Основу закрывают с двух сторон двух- или трехслойной пленкой и запаивают. Материал выдерживает нагрев до 120 С, не боится воды или влаги. Ширина полосы – 50–100 см. Между собой они соединяются медными шинами.

Различают несколько методов нанесения карбона:

Сплошная пленка – углеволокно наносят на всю площадь основы. Скорость нагрева обогревателя максимально высока, энергопотребление ниже. При повреждении каких-либо участков работоспособность системы не изменяется.
Перфорированная – в сплошном покрытии сформированы полосы и круги, где нагревательные элементы отсутствуют. Модификация разработана для укладки в стяжку или под плитку.
Перфорация в виде пчелиных сот – разновидность предыдущей.
Полосатая – классический вариант, в котором на подложке формируют полосы разной ширины. Мощность ИК-пленки зависит от их размеров.

Монтаж ИК-пленки чрезвычайно прост и удобен. Она очень тонкая – 0,23–0,47 мм, ее укладывают без стяжки. Пленку можно резать на куски любого размера и обогревать самые маленькие площадки и даже ступени лестницы. Если какая-то из секций выходит из строя, остальной пол продолжает работать в прежнем режиме, а поврежденный фрагмент можно заменить в любую минуту.

Однако у пленочного варианта есть немало ограничений. Его нельзя укладывать под керамогранит, плитку, поскольку «мокрые работы» и ИК-пленка несовместимы. Исключение – перфорированная модификация. Но и ее использование является, скорее, вынужденным решением. Не годится настил из материалов, плохо проводящих тепло, наподобие ковролина, линолеума на войлочной основе. В этом случае тепло поглощает покрытие.

Монтаж карбонового пола

Особенности монтажа

Стержневые маты разрезаются на полосы по 10 см и укладываются в стяжку или крепятся с помощью клея. Длина может достигать 25 м. Для монтажа понадобится:

термоизоляторная подложка;
соединительный комплект;
концевой комплект;
терморегулятор;
труба гофрированная;
соединительный провод.

Перед укладкой пола поверхность нужно очистить и разровнять. Для установки терморегулятора готовят точку в удобном месте. Крепить к самому полу можно с помощью клея, скотча или с применением степлера. Теплоотражающий материал в виде полосок скрепляется между собой. Полоски мата соединяются монтажным проводом.

Первая из них крепится к терморегулятору. Терморегулятор крепится на стенку. В конце монтажа мат крепят в стяжке или используют клей. Стяжка заливается, а плитка кладется в теплый пол и крепится клеем. Для полного высыхания нужно не меньше 4 недель. Только после этого можно использовать систему.
