Качественные стальные радиаторы отопления 2 типов

Технико-эксплуатационные характеристики

Все базовые параметры радиатора указаны в паспорте отопительного прибора.

Чтобы не ошибиться с выбором, необходимо понимать значение следующих характеристик:

• теплоотдача;
• рабочее давление и температура;
• межосевое расстояние;
• габариты;
• емкость, вес секции.

Тепловая мощность. Параметр указывает на количество тепла, переданного от батареи в атмосферу помещения при заданной температуре теплоносителя (+70°С). Показатель измеряется в Вт.

Среднее значение теплоотдачи композитного радиатора 140-190 Вт. Разбег значений объясняется габаритами секции и особенностями исполнения приборов разных производителей

Исходя из тепловой мощности одной секции, производится расчет требуемой производительности батареи для всей комнаты.

Показатели рабочей среды. Максимальное давление теплоносителя зависит от толщины стального сердечника. Выбор прочности – на усмотрение производителя. Значение параметра колеблется от 15 до 35 бар и определяется исходя из условий эксплуатации батареи.

Немаловажная характеристика – граничная температура теплоносителя. Все полноценные биметаллы способны выдерживать +90°С. Некоторые производители заявляют о более высокой термической стойкости.

Максимальная температура, заявленная в паспорте оборудования разных торговых позиций: Global Style – 110°С, Tenrad – 120°С, Альтермо – 130°С, Grandini – 120°C

Габариты радиатора. Размерные характеристики включают следующие параметры:

1. Межосевое расстояние – «пробег» между осями горизонтальных коллекторов. Стандартная величина – 20-80 см. Вертикально ориентированные модели с увеличенным межосевым расстоянием используют, если планировка комнаты не подходит для установки горизонтальных радиаторов.
2. Геометрические параметры определяют высоту, ширину, глубину секции. Общая высота радиатора зачастую превосходит межосевой диапазон на 6-8 см. Традиционная ширина ребер биметаллических моделей – 80 мм.

Глубина секции составляет 75-100 мм. Некоторые производители кроме внешних панелей добавляют в конструкцию параллельные ребра для повышения эффективности обогрева за счет конвекционных потоков.

Габаритные размеры: a – высота секции, b –расстояние между горизонтальными осями, с – глубина батареи, d – ширина одной секции. Самые ходовые изделия с высотой сердечника в 35 см, 50 см

Объем и масса. В биметаллических модификациях теплоноситель циркулирует по сердечнику круглого сечения в отличие от алюминиевых собратьев с теплопроводом овального сечения. Емкость одной секции биметалла меньше объема алюминиевой секции при одинаковых типоразмерах.

Например, в конвекторах с межосевым диапазоном в 500 мм наполненность теплоносителем составляет порядка 0,2-0,38 л, при высоте сердечника в 350 мм – 0,15-0,25 л.

Вес стандартной биметаллической батареи габаритами 580/80/80 мм (высота/ширина/глубина соответственно) и межосевым расстоянием 50 см составляет 1,8-2 кг. Меньшая масса – один из признаков полубиметалла.

Общие сведения, виды, технические характеристики

Покупая прибор для дома, необходимо обратить внимание на несколько важных моментов. В первую очередь — это технические характеристики стальных радиаторов отопления, к которым относится:

• Рабочее давление. Данный показатель определяет давление воды в системе, при котором прибор сможет работать эффективно и без поломок.
• Теплоотдача, т. е. сколько тепла может отдать одна секция прибора.
• Стальные радиаторы отопления имеют низкую тепловую инерцию и хорошую теплоотдачу, что позволяет эффективное их использование в системе отопления.

Минусом данного прибора является повышенная чувствительность к содержащемуся в теплоносителе кислороду, поэтому такой радиатор лучше использовать в закрытой системе отопления, т. е. в частных, загородных постройках.

Стальной радиатор подвержен коррозии, которая усиливается после его опустошения.

В настоящее время производитель предлагает 3 вида стальных радиаторов:

• секционные;
• трубчатые;
• панельные.

Стальные радиаторы отопления

Стальные батареи выпускаются в двух модификациях: трубчатые и панельные.

Панельные радиаторы отопления имеют различные размеры и габариты. Они представляют собой прямоугольные приборы, которые сочетают в себе признаки радиатора и конвектора.

Внутри конструкции имеются две или три панели, соединенные между собой сваркой. А внутри данных панелей по каналам циркулирует теплоноситель. Некоторые модели усилены ребрами для увеличения теплоотдачи. По способу подключения различают панельные радиаторы с нижним и боковым подключением.

Технические характеристики приборов таковы:

• высота панели от 30 до 90 см;
• глубина до 17 см;
• ширина до 3 м;
• рабочее давление до 8,5 атм;
• максимальная температура теплоносителя до 120 °C.

Стальные радиаторы отопления трубчатого типа состоят из горизонтальных или вертикальных труб, соединенных с коллекторами. Скорость теплоотдачи в таких моделях очень высокая. По всем основным показателям приборы превосходят панельные модели. Хотя стоимость их намного выше панельных.

Трубчатые радиаторы отопления российского производства являются идеальным вариантом для наших условий. Ведь опрессовочное давление достигает до 25 атм.

Стальные батареи

Аргументы за и против стальных батарей

Сравнивая эксплуатационные показатели стальных радиаторов, можно прийти к выводу: они лучше, чем у батарей из других материалов.

Толщина нержавейки до 1,5 мм положительно влияет на надежности и прочности конструкции. Но они не лишены некоторых недостатков. Один из них – это подверженность к коррозии. Вследствие гидроударов целостность радиаторов может быть нарушена. Но несмотря на это, показатели стальных радиаторов позволяют создать практичную и сбалансированную отопительную систему.

К дополнительным преимуществам стальных радиаторов относятся:

• красивый внешний вид,
• регулируемость,
• экономичность,
• высокий КПД;
• широкий ассортимент,
• небольшой объем теплоносителя.

Стальные радиаторы отопления российского производства РОСТерм отличаются высоким качеством, интересным дизайном и демократичной ценой. Они прекрасно адаптированы для наших условий. Благодаря большим размерным вариантам, их можно монтировать в административных зданиях, городских квартирах и частных домах.

Достоинства и недостатки

Если рассматривать батареи отопления стальные обобщённо, вне их классификации, то от отопительных приборов из других металлов их отличают следующие достоинства:

• высокая прочность конструкции (сталь толщиной до полутора миллиметров) способствует длительному сроку их службы. Это же обеспечивает и предельная простота конструкции таких радиаторов;
• удобный монтаж. Установить такую батарею можно самостоятельно, просто следуя подробной инструкции, обычно размещаемой на сайте изготовителя;
• небольшой вес;
• теплоотдача начинается спустя относительно небольшое время после подачи теплоносителя в прибор;
• используют небольшой объём теплоносителя;
• легко поддаются регулировке температурного режима;
• удобство в обслуживании. Идеально гладкая поверхность — залог простого мытья, а возможность отцепления защитного короба позволяет вычистить от пыли внутреннюю часть радиатора;
• элегантный дизайн современных моделей, не уступающий алюминиевым и биметаллическим радиаторам. Продаются модели всех размеров, форм и цветов, и даже с абстрактными узорами или рисунками.

Как и любой тип отопительных приборов, радиаторы стальные отопления имеют несколько недостатков, проявляющихся, справедливости ради надо сказать, далеко не сразу:

1. невысокая сопротивляемость коррозии. Особенно возрастает, если трубы остаются без воды;
2. сварные швы восприимчивы к пневмо- и гидроударам и могут лопнуть при профилактической опрессовке системы;
3. лакокрасочное покрытие радиаторов низкого и среднего ценовых диапазонов довольно неустойчиво и уже через несколько лет нуждается в обновлении.

Конструктивные особенности

При изготовлении панельных радиаторов применяется листовая сталь холодной прокатки. На листах имеются специальные углубления в виде каналов. Они требуются для циркуляции теплоносителя.

Для повышения показателей теплоотдачи в конструкцию включаются панельные решетки с П-образным рельефом. Верхний слой выполняется в виде декоративных панелей. В комплектацию также входят термостатические вентили, предназначенные для регулировки температуры обогрева.

Конструкция может содержать в себе несколько панелей и конвекторов, что определяет его тип. Каждая панель конструктивно состоит из двух деталей толщиной около 1,5 мм, штампованных друг к другу. По периметру панели соединяются роликовым швом, а по вертикали швами контактными. Коллекторы также производятся методом штамповки.

Тип батареи указывается в цифровой маркировке

на которую нужно обращать внимание при покупке. Первая цифра указывает на количество панелей, второе – число конвекторов в модели

У отопительной панели без конвектора будет обозначение «10». При наличии в батареи двух панелей и стального конвектора, размещенного между ними, обозначение будет иметь вид «21». Самые мощные модели оснащаются тремя панелями и таким же количеством конвекторов, их маркировка «33».

Кроме числа тепловых элементов радиаторы отличаются типом подключения. Он может быть боковым, нижним или иной конфигурации. Однако наиболее эффективным являются первые два варианта. Конструкции с боковым подключением предназначены для систем принудительной циркуляции. Модели с нижним подключением применяются тогда, когда необходимо скрыть подводящие трубы.

Критерии сравнения стальных радиаторов

Главный критерий всех времен и народов – соотношение «эффективность/цена». В данном случае – отношение мощности к стоимости.

Виды стальных панельных радиаторов

Для радиаторов существенен и еще один критерий: отношение мощности к массе.

Для определения, какие стальные радиаторы отопления лучше, важна, особенно в российских условиях, надёжность. Представим этот показатель через два критерия:

• давление, которое выдерживает радиатор
• максимальная температура теплоносителя

Со стальным радиатором хорошо, без стального радиатора – плохо!

«Теория суха, но древо жизни вечно зеленеет», — как говаривал старина Гёте. Поэтому при определении рейтинга обогревателей мы будем учитывать также отзывы о продукции того или иного производителя стальных радиаторов и информацию о примененных им технических новинках.

При подсчёте рейтинга будем сравнивать панельные радиаторы типа «22» (с двумя обогревательными панелями и с двумя конвекторами) наиболее ходовых габаритов – 500х500 мм.

Размеры биметаллических радиаторов отопления: высота

При изготовлении батарей отопления, как и любого другого оборудования, конечно же, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты являются довольно-таки популярными, и приобрести их при необходимости можно без каких-либо проблем. Однако цифры 200, 350 и 500 мм фактической высотой радиатора не являются, а указывают лишь на расстояние между центрами входной и выходной труб. Но сами секции батареи обычно имеют чуть большую длину. Какие размеры радиаторов отопления по высоте будут самыми удобными, можно узнать, если прибавить к межосевому расстоянию 8 см. Таким образом, батарея с маркировкой 350 займет под подоконником примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Типы панельных радиаторов из стали

От того, какими конструкционными особенностями обладает радиатор, зависит его уровень мощности. Мощность также зависит от количества панелей, чем их больше, тем и устройство мощнее.

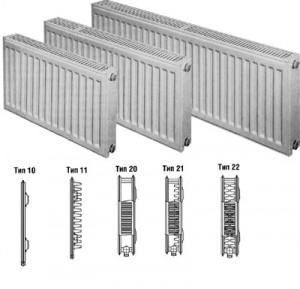

Маркировка может рассказать нам о типе радиатора отопления (на фото показано, где ее посмотреть). Существуют следующие виды панельных стальных радиаторов:

• Тип 10 – Такие радиаторы состоят только из стальной базы и являют собой радиаторы однорядного типа без конвекторной панели.
• Тип 11 – Такие радиаторы состоят из одной обрешетки и одной панели из стали.
• Тип 21 – Такой радиатор оснащен одной обрешеткой и двумя панелями.
• Тип 22 – Такой радиатор состоит из двух панелей и двух обрешеток.
• Тип 33 – Радиатор оснащен тремя обрешетками и тремя панелями.

Типы панельных радиаторов из стали

Панельные батареи отопления могут различаться и по типу подключения. В зависимости от модели радиатора отопления, подключение может быть такого типа, как нижнее или боковое. Радиатор с боковым подключением можно присоединить к отопительной системе с правой или с левой стороны. Монтаж радиатора данного типа не представляет собой ничего сложного.

В базовую комплектацию таких устройств входит термостатический вентиль. Благодаря этому прибору можно установить на радиатор термогловку или отрегулировать обогрев помещения вручную. Радиаторы с нижним подключением еще хороши тем, что подводящие трубы можно замаскировать и скрыть от любопытного взора. Если сравнивать стальные радиаторы исходя из типа подключения, то более дорогими являются устройства с нижним подключением.

Радиатор отопления с нижним подключением

Чугунные радиаторы отопления

Уровень теплоотдачи батарей зависит от материала его изготовления. Многие потребители не знают как выбрать радиаторы отопления, потому что у каждого вида есть свои преимущества и недостатки.

Всем известные чугунные радиаторы отопления обладают:

1. приемлемой стоимостью;
2. способностью функционирования при высоких температурах носителя;
3. устойчивостью к агрессивным средам;
4. высокой прочностью;

Чугунные батареи

Теплоотдача этих радиаторов выше, чем у остальных. Наряду с достоинствами нужно отметить также недостатки радиаторов из чугуна:

• непривлекательный внешний вид,
• значительные габариты и вес,
• восприимчивость к гидроударам,
• необходимость периодической окраски.

Чугунные вертикальные радиаторы отопления являются относительно дешевыми приборами. Они больше подходят для гравитационных систем. Конструкция батарей из чугуна представляет собой отдельные секции, соединенных между собой методом литья.

Плюсы и минусы

Высокие технические характеристики стальных радиаторов отопления сыграли свою роль. Перечислим основные, которые, на наш взгляд, являются основополагающими:

• Показатель теплоотдачи один из самых высоких.
• Небольшая инерция, что позволяет быстрому нагреванию самого прибора и быстрой отдаче тепла.
• Приемлемая цена при высоких качествах изделия.
• Презентабельный внешний вид.
• Огромный типоразмер.
• Два вида, которые дают возможность выбрать то, что нравится потребителю в первую очередь.
• Легкость регулирования температурного режима внутри помещений.

Как видите, достоинств немало. Но, как обычно, в бочке меда всегда найдется ложка дегтя. Так что пару слов о недостатках.

• При сливе теплоносителя убыстряется процесс коррозии стали.
• Плохо противостоят гидравлическим ударам.

Есть еще недостатки, но они проявляются в определенных отопительных системах, так что к разделу «общие» их относить не будем.

Преимущества

Большая рабочая площадь панельных радиаторов обеспечивают высокую тепловую мощность. При наличии нескольких панелей в конструкции теплоотдача возрастает, что позволяет получить более мощное устройство, не занимая дополнительное место в помещении.

Также в отличие от секционных моделей панельные конструкции обладают большой прочностью к механическим повреждениям. которая достигается сведением к минимуму точек соединения отдельных элементов.

Если сравнивать стальные батареи с чугунными. то первые обладают значительно меньшей массой. что расширяет сферу их применения. Их можно крепить на стены, облицованные гипсокартоном, не беспокоясь нарушить целостность материала. Преимущество стальных батарей по отношению к алюминиевым заключается в электрокоррозионной устойчивости.

Кроме того важными преимуществами стальных моделей. конструкция которых состоит из панелей, являются следующие факторы :

• низкая стоимость,
• широкий размерный ряд,
• низкая тепловая инерционность (малое количество теплоносителя),
• простота монтажа,
• дизайн в стиле «хай-тек»,
• простота в уходе (но нельзя применять абразивные чистящие средства).

О других характеристиках

Вторым по важности параметром является величина максимального рабочего давления. Оно играет роль при подключении прибора к центральной системе теплоснабжения, где давление бывает достаточно высоким

Если стальная батарея предназначается для частного дома, то о рабочем давлении волноваться не стоит, поскольку индивидуальные системы, как правило, работают при давлении не выше 3 Бар, а любой стальной радиатор спокойно выдерживает 7 Бар.

В централизованных сетях, особенно снабжающих высотные дома, давление в системе нередко достигает 6 Бар, а с учетом гидроударов может достигнуть и 15 Бар. По этой причине домовладельцам, желающим установить панельные радиаторы в доме с центральным отоплением, следует хорошо изучить рабочие характеристики по давлению. Если взять усредненные показатели на изделия разных производителей, то их допустимое давление лежит в пределах 7—8 Бар, а критическое – 13 Бар.

Если есть возможность сделать анализ воды в частном коттедже или теплоносителя в высотном доме, то ее не стоит упускать, лучше заранее знать одну из технических характеристик, влияющих на срок службы батареи, — значение рН. При подборе нагревателя полученное значение надо сверить с техническими данными в паспорте на изделие. Если рН вашей воды не укладывается в указанный диапазон, то прослужит радиатор меньше.

Зная рабочие параметры своей системы отопления и требуемую тепловую мощность, нетрудно подобрать отопительный прибор по техническим характеристикам, прописанным в документации. Надо только внимательно изучить представленные параметры и взять батарею с необходимым запасом. Если уменьшить мощность не проблема, то увеличить точно не получится и впоследствии придется купить еще один прибор.

Aлюминиевые радиаторы отопления

Алюминиевые батареи могут использоваться как в центральной, так и автономной системе отопления. Но в центральной системе они будут работать не на полную мощность.

Алюминиевые радиаторы отопления

Но в автономной системе, батареи отопления из алюминия отличаются теплоотдачей, моментальным нагревом и эстетичным внешним видом.

Большинство параметров обусловлены физико-механическими свойствами металла.

Данные радиаторы характеризуются небольшим весом, высокой теплопроводностью и КПД. Их можно устанавливать в любом помещении. Но несмотря на применение высоких технологий и современных методов обработки металла, алюминиевые приборы весьма чувствительны к резкому перепаду давления и химическому составу теплоносителя.

Выбирая алюминиевые радиаторы отопления нужно заранее подсчитать площадь помещения с учетом теплопотерь, степени утепленности дома. Целесообразно для одного оконного проема устанавливать от 12 до 16 секций. Сами секции собираются с помощью ниппелей с силиконовыми уплотнителями.

https://youtube.com/watch?v=Ur_SpsKOPso

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Как выбрать стальные радиаторы?

• Какой материал применялся при изготовлении (при производстве дорогих устройств применяется высокоуглеродистая легированная сталь);
• К какому типу относится;
• Наличие или отсутствие конвекции и количество рядов;
• От какой фирмы или страны;
• Габариты;
• Где продается;
• Технические параметры.

При выборе стальных батарей человеку важно знать:

• Тепловую мощность для комнаты. Она рассчитывается с учетом размера помещения, типа строения и окон и количества внешних стен;
• Далее, узнать рабочее давление. Так, стальное оборудование исправно работает при 6-8.7 атмосфер;
• Тип терморегулятора (бывает автоматический и ручной);
• Величина рабочего и испытательного давления;
• Какой тип отопления применятся конкретно для этого дома;
• Размер труб;
• Габариты радиатора.

Учитывая эти критерии, человек подберет качественный стальной радиатор потратив при этом минимум сил и денежных затрат.

Способы подключения

По способу подключения виды радиаторов из стали бывают:

• с боковым;
• нижним;
• по диагонали.

Стальные радиаторы, подключенные снизу, оснащаются внутренним вентилем термостатическим. Благодаря ему, возможно, устанавливать нужный температурный режим в комнате. Аппараты с подключением сбоку считаются самыми дешевыми по своей стоимости.

Способы подключения радиаторов

Сам принцип подсоединения радиатора к системе отопления не так заметен, как снизу. Более высокая отдача тепла у устройств, сделанных из двух – трех панельных плит. Поверхность, отдающая тепло, увеличивается за счет П-образной пластины, приваренной к внутренней стороне аппарата, данная система дает возможность передавать потоки теплого воздуха к плоскостям, расположенным извне.

Устройства радиатора отопления, сделанные из трех панельных листов, имеют и минусы. Во-первых, вес. По своему весу они не уступают чугунным радиаторам, такие же тяжелые. Во вторых, требуется большой объем воды, следовательно, эффект регуляции тепла будет ниже. В третьих, по своей толщине они достигают ста шестидесяти миллиметров, что значительно больше всех остальных приборов. И, наконец, в четвертых, прочистить изнутри такой прибор намного сложнее остальных.
