Солнечные панели (батареи) для дома

Схема и принцип работы домашней электростанции

Имея только солнечную батарею, не получится использовать производимую ей электроэнергию для питания электрических приборов. Чтобы создать домашнюю электростанцию по стандартной схеме (с напряжением на выходе 220 В), кроме гелиопанели понадобится приобрести (или самостоятельно собрать) еще ряд устройств:

• аккумуляторную батарею (АКБ);
• контроллер;
• инвертор.

Устройства должны соответствовать по своим рабочим характеристикам друг другу. Все подсоединения на участке цепи с постоянным током должны выполняться строго с соблюдением указанной полярности.

Работает схема так:

1. Вырабатываемое фотоэлементами солнечной панели напряжение подается на соответствующие клеммы контроллера. Прибор распределяет электроэнергию между потребителями и аккумулятором. Он контролирует величину заряда АКБ, защищая ее (от перезарядки или полной разрядки) и панель (от обратных токов).
2. Так как гелиопанель вырабатывает постоянный ток, то после контроллера (или аккумулятора) питание поступает на инвертор. Данный прибор предназначен для преобразования постоянного напряжения (величиной 12, 24 или 48 В) в переменное (220 В частотой 50 Гц).
3. После инвертора уже осуществляется подключение домашнего электрооборудования.

Аккумуляторы выполняют свою стандартную функцию – являются накопителями энергии. Заряжаются они в светлое время суток, а разрядка происходит ночью.

Для повышения уровня надежности электроснабжения устанавливают две аккумуляторные батареи: основную и резервную. Избыточная электроэнергия будет сохраняться в «резерве». Соединяют аккумуляторы последовательно или параллельно в зависимости от вольтажа АКБ и необходимой величины напряжения на их общем выходе. Пример представлен на иллюстрации:

Чтобы сэкономить, можно обойтись без контроллера или аккумулятора либо без обоих устройств. В первом случае понадобится постоянно следить за уровнем заряда АКБ и отключать их в ручном режиме. Если этого не делать, то аккумуляторы быстрее выйдут из строя, не будут оптимальным образом функционировать панели. При отсутствии аккумуляторной батареи электростанция будет функционировать только при достаточном уровне освещенности. Такой вариант подходит только для совместной работы с системой централизованного электроснабжения.

Бывают случаи, когда используются для освещения лампочки на 12 В постоянного напряжения. Тогда инвертор не нужен.

Для защиты участков цепей переменного и постоянного тока используют предохранители с соответствующим номиналом по силе тока. Гелиопанели от перегрева и перегрузок по напряжению спасают с помощью диодов. Их число рассчитывается по количеству фотоэлементов в схеме.

Чтобы повысить эффективность работы гелиопанелей, их можно оснастить поворотными механизмами. Последние разворачивают панели максимальной площадью к Солнцу, используя специальные датчики слежения за светилом.

Как выбрать солнечные батареи для частного дома?

При выборе подходящих батарей учитывайте вместимость резервуара для воды. Слишком маленький бак не сможет летом получать все тепло от батарей. С другой стороны, в слишком большом баке вода никогда не будет достаточно горячей, и ее придется повторно нагревать.

Для семьи из четырех человек мы рекомендуем использовать резервуары емкостью около 300 л. Для нагрева такого количества воды достаточно 2 или 3 коллектора площадью около 2 кв. м.

Что касаемо выбора самих солнечных панелей, то их можно разделить на три категории по эффективности:

• Высокоэффективные (SunPower);
• Панели со средней эффективностью (REC, QCells, LONGi);
• Бюджетные (полностью поликристаллические модели).

Неэффективность панели вовсе не означает, что она не сможет вырабатывать энергию. Это значит ее более низкую мощность, то есть вам понадобится больше панелей, чтобы получить такой же эффект как у более мощных моделей.

Следует знать, что с увеличением производительности качество изготовления (выражаемое, например, в сроках гарантии на продукт) также увеличивается, но и цена панелей также растет. Так как:

1. Средние и неэффективные фотоэлементы используются в наземных установках, потому что это более выгодно, площадь поверхности не является таким ограничением, и если что-то сломается, то легко заменить;
2. На крышах используются очень эффективные и качественные, среднеэффективные панели, потому что обычно ограничивается поверхность, установка каждой панели стоит дороже, а если что-то сломается, заменить сложнее.

Однако все это лишь общие рекомендации, и все зависит от ситуации и затрат.

Мощность панели определяет, сколько электроэнергии будет производить данная панель (в условиях тестирования), однако ее производительность (или, лучше сказать, эффективность) определяет степень, в которой данная панель преобразует солнечное излучение в электричество.

Обратите внимание, мощность зависит от размера панели, а КПД — нет. Необходимо различать эти две концепции, чтобы можно было хорошо сравнить несколько панелей

Какие солнечные панели наиболее мощные, эффективные?

Панели Bruk-bet имеют самую высокую мощность, но самую низкую эффективность. Преимущество в мощности просто связано с большим количеством ячеек.

Очень хороши солнечные панели REC и Sharp, хотя первые больше по размерам и тяжелее. Размер панелей важен в том смысле, что пространство на крыше обычно ограничено.

Что касаемо надежности. Солнечные батареи — это устройства, настолько простые по своей конструкции, что они не сломаются без внешнего вмешательства. Исключение составляют изделия, которые перестанут работать из-за производственных дефектов. Однако это, как правило, самые дешевые панели китайского производства.

Тем не менее, товар может быть поврежден при транспортировке

С этой точки зрения важно кто продавец панелей, как выглядит гарантийное и послегарантийное обслуживание. Каждый производитель и каждый поставщик должен определять строгие условия гарантии, и они обычно схожи

Поэтому при покупке солнечных батарей следует обязательно обращать внимание на гарантию

Советы по выбору

Перед покупкой панелей рекомендуем обратить внимание на несколько ключевых аспектов:

• Область, где вы планируете использовать солнечные панели. Определитесь для начала, с какой целью вы устанавливаете батареи. Подпитка небольшой техники или крупногабаритных приборов, освещения. В зависимости от целей определяется напряжение и мощность отдельных модулей.
• Напряжение устройства. Если вы располагаете малогабаритными приборами, им хватит напряжения в 9 В, а если вы планируете заряжать ноутбуки и иные мобильные устройства и гаджеты — рекомендуемое напряжение составляет от 12 до 19 В.
• Мощность панелей. Показатель оказывает влияние на размер, то есть мощный агрегат никогда не будет маленьким. А вот если вы приобретаете небольшие батареи, то и мощность их будет на порядок ниже. Убедитесь, что покупаемая модель достаточно мощная в своевременной зарядке питания техники, и вы не останетесь с нерабочим оборудованием в необходимый момент.

Срок службы солнечных батарей

Чтобы оценить выгоду, нужно разобраться, сколько служат панели и не придется ли их менять после того, как закончится гарантийный срок. Тут есть несколько особенностей, которые стоит учитывать:

1. Монокристаллические и поликристаллические варианты самые долговечные. За 25 лет использования они теряют не больше 10% емкости. Но и далее падение мощности незначительное, за последующие 10-15 лет теряется примерно столько же. То есть, можно с уверенностью говорить, что срок службы таких вариантов составляет 35-40 лет, а может и больше.
2. Тонкопленочные варианты имеют срок службы намного ниже – 10-20 лет. Причем, за первые 2 года потеря емкости может составить 10-30%, большинство производителей дает запас мощности, чтобы компенсировать эту проблему. В дальнейшем потери не такие существенные.
3. Для увеличение срока службы следует исключить повреждение частей системы. Обрезать ветки близко расположенных деревьев, мыть поверхность как минимум несколько раз за сезон. Проверять надежность крепления и контактов, чтобы они не перегревались.
4. Учитывать расходы на замену других элементов системы. Так, аккумуляторные батареи служат обычно от 6 до 10 лет (самые надежные – 15 лет), у силовой электроники ресурс примерно 10-12 лет. Затраты на замену этих узлов тоже немаленькие и это нужно учесть, рассчитывая окупаемость.

Кстати! Чем сложнее климатические условия и больше перепады температур между днем и ночью, а также между порами года, тем меньше срок службы солнечных батарей. В южных регионах они работают намного дольше.

Солнечные батареи нужно периодически мыть и исключать их повреждение ветками деревьев.

Подбирая солнечные батареи для своего дома лучше отдавать предпочтение надежным и проверенным монокристаллическим и поликристаллическим вариантам. Качественные модули прослужат около 40 лет, при этом потери мощности за это время составят около 20%.

Терминология

Основные термины, используемые в этой сфере:

1. Солнечная энергия – электричество, которое получают от солнца при использовании панелей.
2. Солнечная инсоляция – показывает, сколько солнечного света приходится на квадратный метр поверхности, расположенной перпендикулярно лучам.
3. Фотоэлектрические элементы – модули, способные преобразовывать солнечный свет в электрическую энергию. Обычно вырабатывают от 1 до 2 Вт энергии, но есть и более производительные варианты.
4. Фотогальваническая система – комплект оборудования, преобразовывающий свет солнца в электроэнергию.
5. Солнечные батареи или панели – группа фотоэлектрических элементов, сгруппированных в большой модуль и соединенных последовательным или последовательно-параллельным способом. Обычно в одну батарею входит от 36 до 40 сегментов.
6. Массив – несколько солнечных панелей, соединенных чтобы получить нужное количество тока.
7. Каркасные модули – конструкции в алюминиевом каркасе, прочные и герметичные.
8. Бескаркасные элементы – гибкие варианты, их используют в условиях меньших нагрузок.
9. Киловатт-час (кВт) – стандартный показатель измерения электрической мощности.
10. КПД (эффективность) – солнечных панелей. Показывает, какое количество солнечной энергии, попавшей на поверхность, преобразуется в электричество. Обычно показатель составляет 15-24%.
11. Деградация – уменьшение емкости солнечных батарей, происходящее по естественным причинам. Измеряется в процентах от первоначальных показателей.
12. Пиковые нагрузки – моменты, когда требуется наибольшее количество электроэнергии.
13. Кристаллический кремний – сырье для изготовления солнечных панелей. Самый распространенный и долговечный вариант на сегодня.
14. Аморфный кремний – состав, нанесенный на поверхность методом испарения и закрытый защитным составом.
15. Полупроводники – вещества, которые при определенных условиях могут проводить ток. Сюда относится большинство новых материалов, используемых при производстве солнечных батарей.
16. Инвертор – устройство для преобразования постоянного тока в переменный.
17. Контроллер – регулирует выходное напряжение с солнечных модулей для правильной зарядки аккумуляторов.

Карта инсоляции на территории России.

Это только самые распространенные термины, есть и дополнительные варианты. Но даже знание основ поможет намного лучше разобраться в теме.

Как рассчитать необходимую мощность солнечных батарей

При выборе гелиопанелей мощность выступает одним из основных параметров данного оборудования, сказывающемся на его стоимости. Подобрать для домашнего использования по данному критерию модуль (соответственно прочие комплектующие) можно несколькими способами:

• определив суточное (почасовое) электропотребление всех имеющихся дома потребителей электроэнергии;
• по величине потребляемой электроэнергии (определяется по электросчетчику).

Чтобы определить суточное потребление электроэнергии домашними электроприборами, необходимо составить их перечень с указанием потребляемой мощности. После следует записать часы (период) и время работы каждого устройства в течение дня.

Умножением времени использования прибора на его мощность удастся рассчитать электропотребление в сутки. Суточное потребление электроэнергии получится сложением потребления всех единиц электрооборудования.

Солнечные панели за световой день по производительности должны покрывать рассчитанную суточную величину электропотребления. Желательно создать запас по мощности примерно 20 %.

Для проведения расчетов удобно все данные занести в таблицу. Её пример:

Пример таблицы для расчета электропотребления

Следует учитывать наличие пиковых часов энергопотребления, чтобы оптимизировать скачки нагрузки путем отключения ненужных во время пика электроприборов. Их поможет выявить записанное потребление по приборам.

По показателям счетчика требуемая мощность панелей рассчитывается упрощенным способом (например, потребление 210 кВт за 30 дней) в следующей последовательности:

• 210 кВт/30 дней = 7 кВт – средний дневной расход, а 7000 Вт/24 часов = 292 Вт (округленно) – это среднечасовое потребление;
• затем величину среднего потребления за день (7 кВт) необходимо разделить на усредненную продолжительность светового дня по региону (определяется широтой местности) – это даст требуемую производительность электростанции в час.

Изложенные выше способы позволяют получить усредненные данные. Более точную информацию даст учет в расчетах среднего числа солнечных дней в каждом месяце, средней продолжительности светового дня по месяцам года, потерь в цепи.

Дом с потребителями электроэнергии

Рассчитав величину электропотребления жилья удобным способом, можно приобрести готовые солнечные электростанции заводского производства либо самостоятельно собрать схему. В последнем случае понадобится правильно подобрать по мощности, рабочему напряжению и способу функционирования аккумулятор, инвертор, контроллер. Цены на устройства варьируются в широком диапазоне. Они зависят от эксплуатационных характеристик и вида оборудования, производителя. Поэтому в вопросе выбора большая роль принадлежит личным финансовым возможностям.

В нижеследующем видеоролике на примере с расчетами показан выбор солнечных панелей и других устройств, необходимых для создания домашней электростанции:

Технология изготовления

Вначале следует спаять фотоэлементы между собой. Если вы купили элементы с металлическими выступами, то тогда можно просто спаять ушки батарей между собой. Делать это нужно очень внимательно и аккуратно. После пайки соединенные компоненты необходимо приклеить к подложке в верхней части панели. Это лучше сделать при помощи специального силиконового клея, который никак не препятствует проникновению солнечных лучей. Кроме того, он способствует нормальному теплообмену. Однако, не переусердствуйте с клеем, так как это может привести к повреждению батарей. Клеить нужно только центр клеток. Далее все элементы нужно соединить с проводом, который подается в одной из заранее предусмотренных вентиляционных отверстий. Для закрепления провода к солнечным элементам лучше использовать силиконовую замазку. Интересное: Солнечная панель своими руками.

На следующем этапе поверх панелей устанавливается оргстекло. Однако, до этого следует подключить диод Шоттки от чувствительных теплопроводящих компонентов. Этот диод послужит блокирующим устройством, которое защитит фотоэлементы при перепадах напряжения. Кроме того, диод Шоттки будет отключать питание системы при маленькой мощности электросети. Так аккумуляторы, заряжаемые от солнца, не будут разряжаться при прекращении питания. Когда диод будет подключен, можно ставить оргстекло и закреплять его винтами. Технология изготовления солнечных панелей является достаточно простой и понятной

Единственное, важно правильно соблюдать последовательность соединения, иначе вся система не будет работать

https://youtube.com/watch?v=3apKOZn-_B4

Как работает солнечная батарея

Принцип работы солнечной батареи основан на наличии полупроводника в виде двух пластин, соединенных друг с другом. Каждая пластина изготавливается из кремния с использованием дополнительных примесей. Благодаря этому пластины обладают своими уникальными свойствами. Первая из них имеет избыток валентных электронов, а вторая имеет недостаток этих электронов. Эти полупроводники получили название n и p. Если эти полупроводники соединить в единое целое, то можно получить PN-переход в месте контакта между ними. В то время, когда на батарею попадают прямые солнечные лучи, на обеих сторонах этого перехода начинают накапливаться положительные и отрицательные плавающие нагрузки. В результате генерируется напряжение и возникает магнитное поле. Если подсоединить к такому элементу провод, по нему потечет электричество.

Как подключить солнечную батарею

Как только вы изготовите солнечную панель, можно начинать заниматься ее подключением. Можно не подключать ее напрямую к сети, чтобы избежать потерь электроэнергии. То есть, желательно установить автономную систему с аккумуляторами. Они будут заряжаться от солнечных батарей каждый день и быстро разряжаться. При этом, глубина разрядки может быть довольно существенной. Поэтому, аккумуляторы могут быстро выйти из строя. Для того, чтобы этого не произошло, лучше оставить подключение к сети через гибридный батарейный инвертор. Это устройство будет отдавать фотоэлементам приоритет при распределении нагрузки. Инвертор не будет отдавать излишки электроэнергии в сеть, а будет передавать ее на аккумуляторы. Такой вариант является одним из наиболее оптимальных. Эта система состоит из гибридного инвертора, контроллера заряда солнечных панелей и аккумуляторов. Такой механизм сможет работать не только как основная, но и как резервная система электропитания.

На что обратить внимание при выборе солнечных батарей?

При выборе солнечных батарей для частного дома или дачи необходимо обратить внимание не только на КПД батареи, которое в современных конструкциях на основе кремниевых элементов, ограничивается величиной 20-21%, но и на суммарную мощность купленной солнечной электростанции. Она должна обеспечить электроэнергией, достаточной для потребления электросистемой дома в любую погоду

Зимой сильно снижается длительность светового дня, поэтому в регионах, где это наблюдается, необходимо делать запас мощности, чтобы батарей хватало на то время, когда солнце менее активно. Почему выработка зимой меньше? Не нужно думать, что из-за холода батарея будет хуже работать. Негативное действие на эффективность работы оказывают осадки в виде снега, которые необходимо удалять и меньшая продолжительность светового дня с высокой облачностью – именно это негативно влияет на выработку электроэнергии в зимнее время. Летом солнечная батарея генерирует меньшее напряжение, чем зимой. В жару температура на поверхности гелиопанели может достигать 50–55 °С, что снижает эффективность фотогальванических элементов.

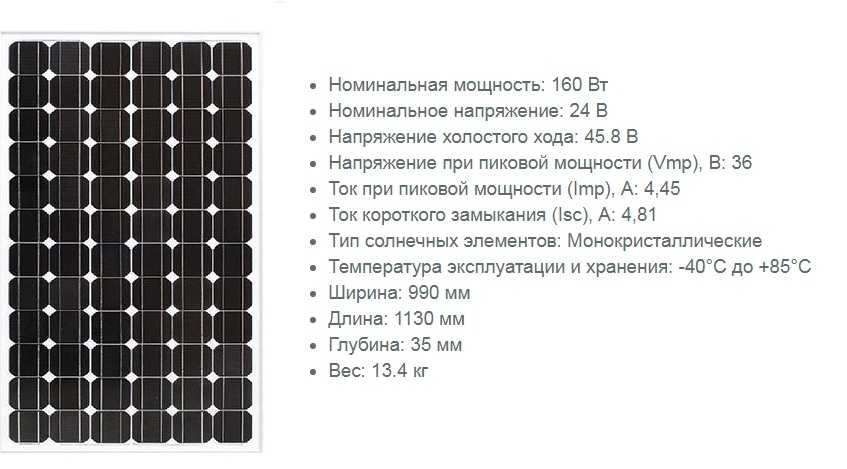

Еще один важный момент при составлении плана “Как выбрать солнечные батареи для домашней электростанции” – эффективность финансовых вложений. Многие батареи при правильном выборе окупаются достаточно быстро, так как производимая при использовании энергии солнца электроэнергия является бесплатной. Выходное номинальное напряжение солнечных батарей кратно 12В и 24В, но бывают и 20В – это панели с 60 элементами. Фактическое напряжение на выходе гелиопанелей, как правило больше номинального. Так гелиопанель с выходным номинальным напряжение, равным 12В, в точке максимальной мощности выдает 17В, а при холостом ходе выдает 23В. Аналогично работают и батареи с номинальным напряжением на выходе 20 В и 24В. Двадцативольтовая батарея выдает напряжение на выходе 30В точке максимальной мощности и 39В – в режиме холостого хода, а двадцатичетырехвольтовая соответственно – 37В и 45В.

Преимущества солнечных батарей

Солнечная энергия — это перспективное направление, которое постоянно развивается. Они имеют несколько основных достоинств. Удобство использования, долгий срок службы, безопасность и доступность.

Положительные стороны применение данной разновидности аккумуляторных батарей:

• Возобновляемость – этот источник энергии практически не имеет ограничений притом бесплатный. По крайней мере на ближайшие 6.5 миллиардов лет. Нужно подобрать оборудование, установить его и использовать по назначению (в частном доме или коттеджном участке).
• Обильность – Поверхность земли в среднем получает около 120 тысяч терравват энергии что в 20 раз превышает нынешнее энергопотребление. Солнечные батареи для коттеджей или частных домов имеют огромный потенциал для использования.
• Постоянство – солнечная энергия постоянна поэтому человечеству не грозит перерасход в процессе ее использования.
• Доступность – солнечная энергия может вырабатывать на любой территории, при наличии естественного света. При этом чаще всего она применяется для отопления жилища.
• Экологическая чистота – солнечная энергетика является перспективной отраслью, которая в будущем заменит электростанции, работающие на невозобновляемых ресурсах: газ, торф, уголь и нефть. Безопасны для здоровья людей и домашних животных.

• При производстве панелей и монтаже солнечных электростанций в атмосферу не происходят значительные выбросы вредных или токсичных веществ.
• Бесшумность – выработка электроэнергии производится практически бесшумно, и поэтому этот вид электростанций лучше ветровых электростанций. Их работа сопровождается постоянным гулом из-за чего оборудование быстро выходит из строя, а сотрудники должны делать частые перерывы на отдых.
• Экономичность – при использовании солнечных батарей владельцы недвижимости ощущают значительное снижение коммунальных расходов на электроэнергию. Панели имеют долгий срок службы – производитель дает гарантию на панели от 20 до 25 лет. При этом обслуживание всей электростанции сводится к периодической (раз в 5-6 месяцев) очистке поверхностей панелей от грязи и пыли

Виды аккумуляторов, используемых в батареях

Аккумуляторы – важный элемент системы круглосуточного электроснабжения дома солнечной энергией.

В таких устройствах используются следующие виды аккумуляторов:

• стартерные;
• гелевые;
• AGM батареи;
• заливные (OPZS) и герметичные (OPZV) аккумуляторы.

Аккумуляторы других типов, например, щелочные или литиевые дорогие и используются очень редко.

Все эти виды устройств должны работать при температуре от +15 до +30 градусов.

Стартерные аккумуляторы

Самый распространенный тип аккумуляторов. Они дешевы, но обладают большим током саморазряда. Поэтому через несколько пасмурных дней батареи разрядятся даже при отсутствии нагрузки.

Недостатком таких устройств является то, что при работе происходит газовыделение. Поэтому их необходимо устанавливать в нежилом, хорошо проветриваемом помещении.

Кроме того, срок службы таких аккумуляторов до 1,5 лет, особенно при многократных циклах заряд-разряд. Поэтому в долгосрочной перспективе эти устройства окажутся самыми дорогими.

Гелевые аккумуляторы

Гелевые аккумуляторы –изделия, не требующие обслуживания. При работе отсутствует газовыделение, поэтому их можно устанавливать в жилой комнате и помещении без вентиляции.

Такие устройства обеспечивают большой выходной ток, имеют высокую емкость и низкий ток саморазряда.

Недостаток таких приборов в высокой цене и небольшом сроке службы.

AGM батареи

Эти батареи имеют небольшой срок службы, однако, у них есть много преимуществ:

• отсутствие газовыделения при работе;
• небольшими размерами;
• большим количеством (около 600) циклов заряда-разряда;
• быстрым (до 8 часов) зарядом;
• хорошей работой при неполном заряде.

Заливные (OPZS) и герметичные (OPZV) аккумуляторы

Такие устройства являются самыми надежными и имеют наибольший срок службы. Они обладают низким током саморазряда и высокой энергоемкостью.

Эти качества делают такие приборы наиболее популярными для установки в фотоэлементных системах.
