Какие существуют типы снегоуборочных машин
Перед началом работ необходимо изучить ассортимент моделей, разораться, какой тип конструкции лучше, больше подходит для изготовления своими руками и при этом будет эффективен. Аппараты отличаются видом двигателя, подвижного элемента, продуктивностью, скоростью работы и другими параметрами.
Бульдозерный тип
Наиболее распространенная модель. Она отличается простотой конструкции – напоминает бульдозер, т. к. впереди всего устройства закреплен отвал. При этом бульдозерный снегоуборщик зафиксирован на оси колесной пары. Отвал может состоять из одной или двух частей, при желании их делают поворотными.
Бульдозерный снегоуборщик
Шнековый тип
Основным является подвижный элемент – вал с лопастями. Он установлен в полости ковша снегоочистителя. Благодаря этому при движении снег захватывается более интенсивно, а вместе с тем вылетает далеко за пределы очищаемого участка – на расстояние 1-9 м и даже больше, что зависит от параметров мотора и других особенностей конструкции.
Вентиляторно-лопастной
Подъему снежной массы способствует вентилятор, встроенный в конструкцию снегоуборщика. Он поднимает отдельные снежинки, выводит наружу через трубу. К вентилятору осадки доставляются при участии отвальных ножей.

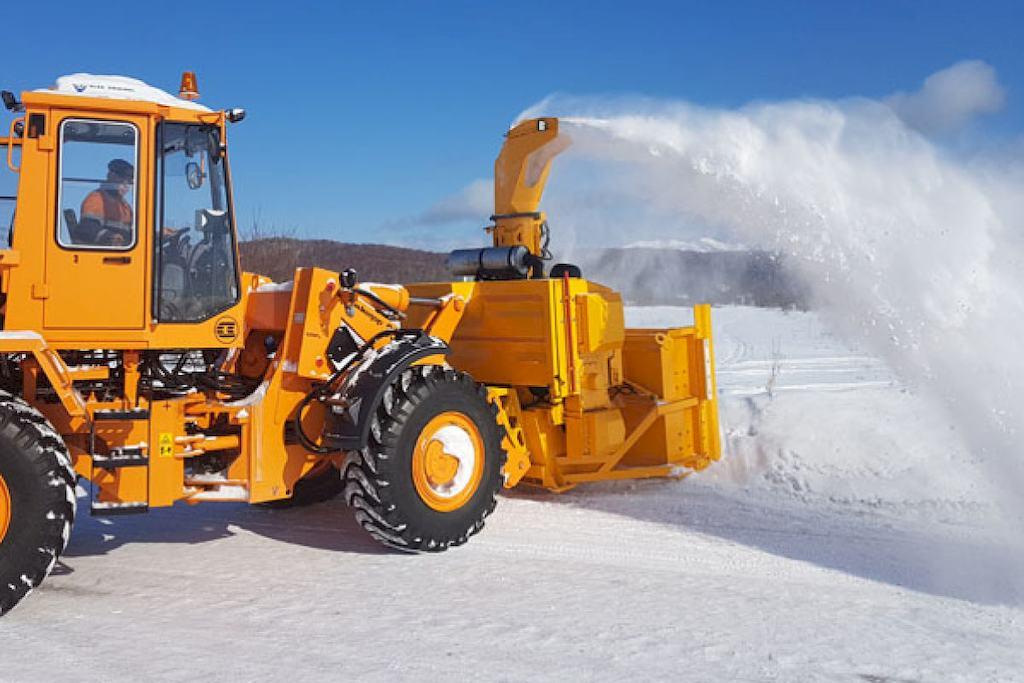

Машина Вентиляторно-лопастная
Воздушно-вентиляторный
Если в случае со шнековым агрегатом снег поднимается благодаря вращению шнека, то воздушно-вентиляторные агрегаты втягивают воздух, а вместе с тем – снежинки, важно, чтобы масса осадков была сухой. Такой способ отличается эффективностью, но реализуется при условии, что двигатель характеризуется достаточной мощностью, иначе производительность снегоуборщика будет низкой
Колеса не вращаются
Неисправность фрикционного кольца
Фрикционное кольцо является деталью трансмиссии, которая заставляет колеса вращаться.
Оно крепится к колесу фрикциона и изнашивается естественным образом очень медленно.
Но при неправильном переключении скоростей кольцо может раскрошиться или перетереться раньше положенного срока. При этом снегоуборщик двигается рывками или совсем останавливается, а переключение передач или направление движения затруднено.
Основные причины выхода из строя фрикционного кольца:
- Переключение передач во время движения снегоуборщика. В данной ситуации кольцо испытывает большое давление и быстро перетирается, деформируя и металлическое кольцо фрикциона. Это приводит к невозможности агрегата двигаться.
- Небрежная эксплуатация. К ней относится использование на сложных бугристых участках, в сугробах при пробуксовке колес.
- Отсыревание кольца и его коррозия. Во избежание этого после каждого использования снегоуборщика нужно полностью очищать его части от снега и оставлять в сухом помещении для просушки.
Схема ремонта и замены кольца:
- Слейте все топливо из бензобака.
- Поставьте машину на ковш так, чтобы рукоятка смотрела вверх (колеса окажутся висящими в воздухе, см. рисунок).
- Отсоедините колеса.
- Открутите крепежные болты на крышке картера и снимите ее.
- Снимите шасси и крышки, закрывающие подшипники (левый и правый фланец).
- Шестигранную ось сдвиньте влево и достаньте диск фрикциона.
- Проверьте степень изношенности кольца и самого фрикциона. При необходимости, замените обе детали: открутите болты, снимите кольцо и замените на новое, прикрутив его.
- Соберите всю систему в обратном порядке.
Если вы решили не делать ремонт своими руками и у нас нет времени везти агрегат в сервис, то закажите ремонт снегоуборочных машин с выездом на дом. Специалисты приедут, заберут вашу технику, отремонтируют и доставят ее до вашего дома.
Варианты изготовления снегоуборщика из двигателей от разных бензопил
Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.
Снегоуборщик из бензопилы Дружба
Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.
Двигатель от бензопилы Дружба выделяется высокой мощностью, поэтому, в отличие от импортных пил, во время работы он достаточно сильно вибрирует и шумит. Чтобы сделать эксплуатацию снегоуборщика из бензопилы Дружба более удобной, во время установи мотора между рамой и двигателем потребуется установить толстый кусок резины. Он значительно снизит вибрацию на раму и на рукоятку оператора.
Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.
Нужно помнить что из-за высокой мощности снегоуборщик из пилы марки Дружба потребуется оборудовать более крепкой цепью. Она должна выдерживать высокие нагрузки, в противном случае, снегоочиститель достаточно быстро выйдет из строя.
Снегоуборщик из бензопилы Урал
Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.
Основой снегоуборщика будет служить рама, состоящая из трех, а не из двух продольных труб. Дополнительная труба нужна для более высокой устойчивости машины на участках с подъемами и уклонами. В задней части рамы нужно приварить 3 поперечные узкие стальные пластины, толщиной не менее 5 мм. Поверх труб нужно установить двигатель, и закрепить его 5–6 мощными болтами.
С колесами и шнеком мотор должен быть связан посредством цепного привода. Для его монтажа потребуются 2 крупные звездочки. Во время интенсивной работы снегоуборщика из используемой бензопилы они должны быть смазанными, иначе детали быстро нагреются и треснут.
Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.
После сборки снегоуборщика все его металлические элементы нужно покрасить, чтобы защитить их от коррозии.
Снегоуборщик из бензопилы Штиль
Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.
Роль основы снегоуборщик из бензопилы будет играть крепкая металлическая рама. В ее задней части должен крепиться мотор, под которым необходимо предварительно установить и закрепить резину, толщиной 5 мм. Между двумя продольными трубами рамы нужно провести цепной привод, под которым к трубам потребуется приварить пластину оцинкованной стали.
Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.
Готовый снегоуборщик из бензопилы Штиль сможет убирать сухой и налипающий снег, а также расчищать сугробы, высотой до 50 см.
Пошаговая инструкция – этапы работ. Схемы и фото процесса
Перед изготовлением снегоуборщика своими руками чертежи составляются с учетом всех особенностей будущего агрегата: габаритов, дополнительных параметров, определяют расположение каждой детали – это гарантирует точность сборки.
Шаг 1. Изготовить шнек и ковш
Ковшовый снегоуборщик отличается упрощенной конструкцией. Понадобится металлический лист и пластины для крепления по бокам, в этом качестве может выступать фанера. Лист должен быть прямоугольной формы, его изгибают так, чтобы образовалась вогнутость. Затем крепят боковые детали.

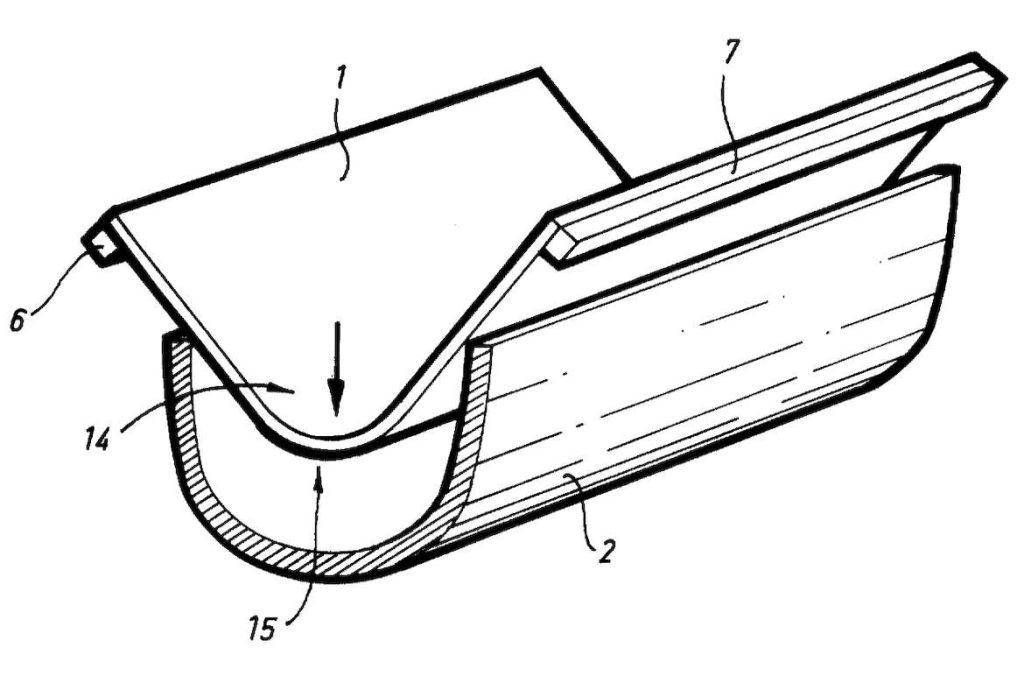

Схема ковша для снегоуборщика
Необходим еще шнек для снегоуборщика, своими руками изготовление также реально выполнить. Пошаговая инструкция:
- Вручную вырезают диски из листовой стали.
- Делают отверстие по центру, диаметр должен соответствовать сечению шнекового вала.
- Растягивают образовавшиеся полосы – края тянут в противоположные стороны.
- Приваривают к валу, но на равном расстоянии.
- По центру должна крепиться пластина, на ней фиксируют свободные концы лопастей.
В боковых стенках ковша делают отверстия, здесь будет фиксироваться шнек, причем сразу же необходимо приделать подшипники, после чего устанавливается звездочка для дальнейшего подсоединения привода.
Следующий шаг – изготовление желоба для выброса снега. Для этого в корпусе ковша делается отверстие прямоугольной формы. К ковшу необходимо подсоединить патрубок или трубу – определяют высоту изделия. Это и будет желоб.
Шаг 2. Сварить раму с использованием стальных труб и уголка
Основу конструкции составляют профильные трубы. Можно делать одно- или двуосную машину. От этого будет зависеть конфигурация рамы. Часто в качестве осей выступают трубки малого сечения. Если планируется устанавливать мотор, в основе должна быть рама. Уголки выступают в качестве ребер жесткости. Все части сооружения крепят самым надежным способом – сваркой.

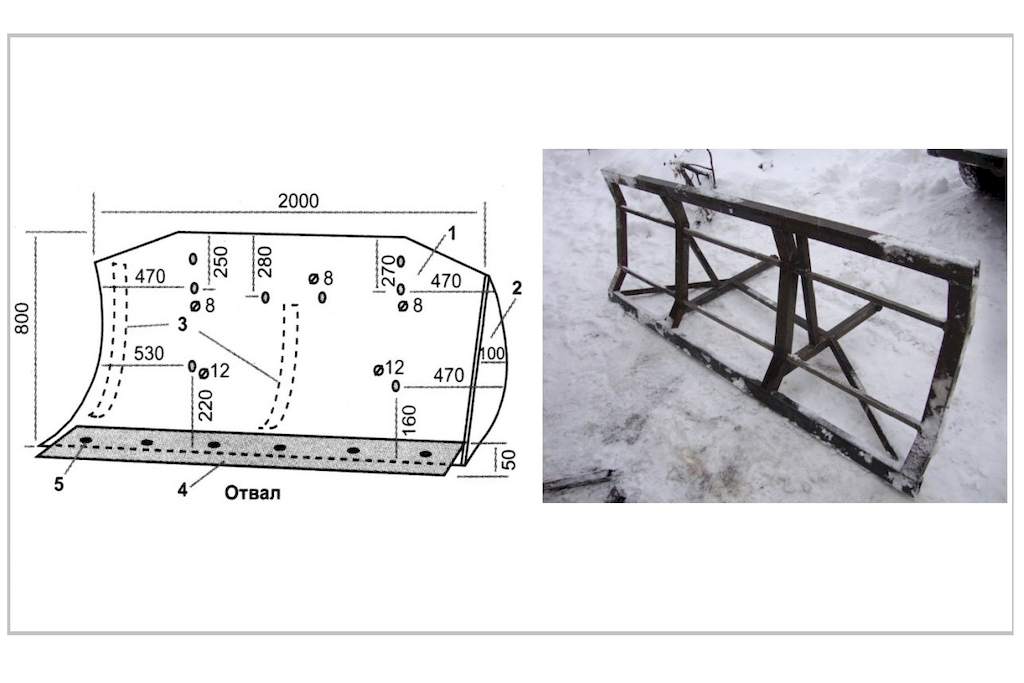

Чертеж самодельного отвала
Шаг 3. Приделать раме полозья из пластика или деревянного бруса
На следующем этапе работ делают раму. Если изготавливается одноосный снегоуборщик, для обеспечения его устойчивости необходимо использовать дополнительные приспособления: полозья из дерева или пластика. Их крепят в основании рамы. Целью является облегчение движения снегоуборщика по снегу. Лучше, если полозья будут вогнуты. В таком случае одноосный снегоуборщик будет располагаться чуть впереди рамы, опираясь на нее.
Шаг 4. Вмонтировать заготовленную платформу на раме и закрепить двигатель
Сверху каркаса (несущей конструкции) также самостоятельно устанавливается приспособление – платформа для двигателя. Она может быть представлена в виде пластины или короба. Вместе с тем это изделие жестко фиксируется с ковшом. Согласно рекомендациям специалистов, для этого используют сварочный аппарат. Другим способом закрепить его, получив надежную конструкцию, невозможно.
Шаг 5. Закрепить шнек и ковш на раме
Наряду с процессом установки платформы для двигателя, выполняется монтаж заготовленного ковша со шнеком. Сборка снегоуборщика на этом не заканчивается. Если необходимо, предусматривается ручка для обеспечения поворота шнека. Но тогда ковш нельзя жестко закреплять на платформе с двигателем, используют болтовое соединение.
Шнек и ковш снегоочистителя
Шаг 6. Соединить вал шнека и двигателя с помощью ременной передачи
Цепь и шестеренка составляет часть приводного механизма. Его функцией является соединение вала двигателя бензопилы и шнека. Возможность для движения подвижного элемента обеспечивается благодаря подшипникам.
Как сделать снегоуборщик своими руками
При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.
Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».
Ниже приведено видео снегоуборщика «Вьюга»:
1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.
2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.
Схема-2
Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.
Схема-3
Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.
Схема-4
3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.
Схема-5
4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.
Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.
5. На подготовленную базу крепим двигатель.
6. Ковш, приводной вал, шнек:
- Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
- Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
- Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
- Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
- Передаточный ремень соединяет вал и двигатель.
- Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
- В качестве привода используем цепь или ремень.
7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.
Шнек из листового железа
8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.
9. Для большего эффекта покрасим законченную модель.
Главные преимущества самодельного снегоуборщика из бензопилы
невысокая стоимость комплектующих (кроме того, можно приобрести бывшую в употреблении мотопилу по низкой цене); высокая производительность агрегата; возможность изготовить основные узлы из имеющихся в наличии подручных материалов. Недостаток заключается в невозможности обеспечения аппарата самоходным движением.
При изготовлении своими руками снегоуборщика из бензопилы в качестве движущей силы используют ее мотор. Чтобы приспособить двигатель от такой техники под снегоуборочную машину, необходимо отсоединить его от рамы и немного модернизировать. Мощность мотора будет влиять на основные показатели снегоуборщика: качество расчистки, диапазон выброса и другие параметры.
Кроме двигателя, в конструкцию снегоочистителя входит: корпус шнека (ковш) — можно изготовить его из кровельного листового металла; вал шнека — подойдет труба диаметром 20 мм (¾ дюйма); винтовая поверхность шнека — изготавливается из листового железа, некоторые используют транспортерную ленту;
Конструкция на основе двигателя от бензопилы является бюджетным вариантом самодельного снегоуборщика боковые части — для их изготовления используют фанеру 10 мм или листовую сталь; несущая конструкция (рама) — ее сваривают из профильной трубы (уголок 50 х 50 мм); ручка — из трубы диаметром 15 мм (½ дюйма); лопатка для подачи снега в выпускной желоб — металлическая пластина 120 х 270 мм. В работе можно воспользоваться чертежами снегоуборщика из бензопилы своими руками, размещенными пользователями в интернете.
Принцип работы шнековой снегоуборочной машины
По способу очистки снега снегоочистительные машины делятся на одноступенчатые (шнековые) и двухступенчатые (шнекороторные).
Как работает одноступенчатая шнековая машина
Принцип работы одноступенчатого, или шнекового, снегоуборщика заключается в том, что загребание, измельчение и сбрасывание снега происходит только благодаря вращению шнека. Причем бывает зубчатая и гладкая рабочая кромка шнека: гладкая – для уборки рыхлого снега; зубчатая – для твердой, обледеневшей снежной корки.
Шнековые машины, как правило, легче шнекороторных и могут быть только несамоходными. Это так называемые лопаты на колесах, которые нужно толкать вперед, из-за чего они сгребают снег и отбрасывают его в сторону. Шнек снегоуборочный приводится в движение с помощью электрического или бензинового двигателя (двухтактного или четырехтактного). Такие машины хороши тем, что они довольно легкие в управлении, компактные и недорогие.
Принцип работы двухступенчатой машины
Двухступенчатый, или шнекороторный, снегоуборщик устроен немного иначе. Первая ступень его конструкции предусматривает загребание снега шнеком; вторая ступень – выбрасывание через желоб проводится с помощью специального ротора – крыльчатки сброса.
Шнек у в таких моделей роторных снегоуборщиков устроен по стандартному принципу винтового вала, с гладкой или зубчатой кромкой. Шнеки могут быть металлические стальные или резиновые, резиново-пластиковые, армированные сталью, в зависимости от того, ручной снегоуборщик или самоходный.
Крыльчатка снегоуборщика у двухступенчатых шнекороторных машин имеет от трех до шести лопастей и также может быть изготовлена из разного материала, в зависимости от интенсивности работ, которые ей придется выполнять. Это может быть как пластик (для простых моделей), так и металл (для более обширного участка работ).
Изготовление ковша для шнека
Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.
Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.
Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.
Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.
Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.
Совет! Если к раме прикрепить немного выгнутые салазки, как показано на следующих рисунках, то работать снегомётом становится намного удобней, поскольку появляется возможность наклонять механизм для лучшего захвата снега.
Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.
Конструкция – роторный снегоочиститель «Вьюга»
Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.
Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.
Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда
Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.
Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора
Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.
На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.
Схемы сборки основных элементов снегоуборочной машины «Вьюга»
Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.
Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата. Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега – около 8 метров.
Как изготовить снегоуборщик из триммера?
Снегоуборочная машина – автоматизированный механизм, предназначенный для уборки снега на открытых и труднодоступных участках. Он представлен различными модификациями, различающимися по параметрам мощности, количеству потребляемой энергии/топлива, конструкции и другим.
Триммер садовый – бензиновый/электрический инструмент, предназначенный для скашивания травы и мелкого кустарника на садовом участке. Линейка их производства представлена моделями, подразумевающими использование в ручном и полуавтоматическом режиме. Конструкция некоторых аппаратов позволяет модифицировать их таким образом, чтобы эксплуатировать данный инструмент в качестве снегоуборочной техники.
Как изготовить снегоуборщик из триммера – расскажем в этой статье.
Как из триммера сделать ледобур?
Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.
Выбор типа и сборка редуктора для мотобура
Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:
- механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
- редукторы, в устройстве которых выходной вал движется против часовой стрелки;
- механизмы реверсивного типа;
Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.
Для изготовления реверсивного редуктора потребуется подготовить:
- исправный червячный вал;
- прочный корпус;
- по 2 пары подшипников и конических шестерней;
- выходной металлический вал.
Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.
После изучения схемы можно приступать к изготовлению редуктора.
Порядок действий должен выглядеть следующим образом:
- Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
- Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
- Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
- Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
- В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.
В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.
Самостоятельное изготовление шнека
Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.
Помимо изучения чертежей также потребуется подготовить следующие элементы:
- заостренное металлическое лезвие, изогнутое в форме винта;
- металлический сердечник;
- стальной наконечник.
В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.
Устройство снегоочистителя
Прежде чем приступить к реализации идеи, нужно подробно изучить конструкцию и принцип работы устройства, так как самому сделать снегоуборочную машину без специализированных знаний достаточно сложно. Снегоуборочная техника подразделяется на определённые виды, которые отличаются площадью обработки, мощностью и дополнительным функционалом, облегчающим работу.
Любой снегоуборочный аппарат состоит из следующих деталей:
Устройство-снегоуборщика
- двигатель;
- опорная рама;
- топливный бак;
- насос с механическим приводом;
- блок с рукоятками управления;
- винтовой транспортёр;
- снегозахватывающий ковш;
- выводящая труба для снега.
При движении машины ковш захватывает снег и направляет его с помощью вращающегося шнека. Насос, работающий на предельной скорости, выталкивает снеговые частицы через разгрузочный люк. У каждого винта шнека есть два острых лезвия, которые измельчают снежный пласт и поставляют его к насосу. На лезвиях винта расположены зазубрины, вполне способные разрубить даже твёрдые слои наста.
Угол, под которым лезвия расположены на винте, выполняет важную функцию: он преобразует вращательную энергию в линейную и позволяет проталкивать допустимые порции снега прямо в насос. Скорость вращения шнека зависит от мощности двигателя и выбранной программы работы. Выброс снега из трубы регулируется на разную высоту. В конструкции снегоуборщика нет ничего сложного, он, как и другие аппараты, работает по законам простой и гениальной физики.
Механизм ковша шнекороторного снегоочистителя
Создание самодельной снегоуборочной машины для дома своими руками: пошаговые инструкции с полезными советами
Для детального изучения используем простую конструкцию одноступенчатой снегоуборочной машины
На снимке – фабричная модель. Эти же принципы применяет автор проекта. Главным отличием от рассмотренных выше вариантов являются лопатки (отмечены стрелками), которые перемещены в середину рабочего вала. При достаточно быстром вращении они будут выбрасывать снег в отверстие, сделанное в верхней части ковша. В следующей таблице рассказано о том, как проект был реализован на практике.
Существенное значение имеет выбор силового агрегата, поэтому этот вопрос надо изучить подробно. Применение электрического двигателя отличается несколькими преимуществами:
- Такие агрегаты стоят дешевле, чем топливные.
- Небольшой вес является преимуществом – особенно при создании легких переносных моделей.
- Сравнительно простая надежная конструкция подразумевает отсутствие существенных проблем при монтаже, в процессе эксплуатации.
- Удобно работать с техникой, которая не издает лишний шум, не выделяет продукты сгорания топлива.
Специально надо отметить, что в некоторых современных электродвигателях отсутствуют сменные детали. Их не надо смазывать на протяжении всего срока службы. Для управления оборотами применяют долговечные электронные схемы, в которых нет механических узлов.
Необходимость подключения к сети питания – главный недостаток. Приходится использовать специальные удлинители, устанавливать на участке электрические розетки в защищенном от погодных воздействий исполнении.
Если сохранятся нынешние тенденции в скором будущем «победит» подобная техника
Эта снегоуборочная машина оснащена съемной аккумуляторной батареей и зарядным устройством. В такой комплектации обеспечивается необходимая автономность. Но при необходимости возможно проводное подключение к стандартной сети 220 V. Интерес к оборудованию возрастает по мере совершенствования устройств накопления энергии.
Сложная комбинация бензинового двигателя и дополнительных составляющих
Перечислим несколько важных особенностей:
- В этом варианте необходима крупная емкость для запаса топлива, что увеличивает вес.
- Достаточно тяжелым является сам силовой агрегат.
- Принцип действия двигателя подразумевает сильные вибрации, громкий шум, выхлоп отработанных газов.
- Большое количество комплектующих деталей и механических узлов повышает вероятность поломки.
- Для долгосрочной работы с нормированной производительностью необходимо следить за чистотой топлива и воздуха, своевременно заменять фильтры.
- В технике этого типа предусмотрена плановая замена маслосъемных колец и других деталей.
- При недостаточно квалифицированном обслуживании затруднен пуск двигателя.
- Владельцу придется изучить сложные технологии поиска неисправностей, ремонта и наладки.
Несмотря на перечисленные недостатки, пока только бензиновый двигатель способен обеспечить хорошие показатели автономности при солидной мощности. Но выбор такого силового привода для снегоуборочной машины своими руками не является очевидным. В некоторых ситуациях вполне достаточно будет оснастить технику экономным долговечным электромотором.
Как сделать шнек своими руками для снегоуборщика правильно
Для уборки снега мотоблоком можно применить такое навесное приспособление
В этой конструкции звездочка установлена в центре. Она приводится во вращение цепным приводом, который подсоединен к звездочке коробки переключения передач мотоблока. Также применяют специальный вал отбора мощности.
Спиральные ленты создают, как в приведенном выше примере. Для их закрепления лучше использовать отдельные распорки. Фиксация непосредственно к самому корпусу способна повредить ковш. В снегоуборочной машине своими руками устанавливают цапфы закрытого типа. Они предотвращают попадание влаги и грязи на подшипники.
Виды снегоуборочной техники для дома своими руками
Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.
Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.
Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.
Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.
