Сломалась ручка входной двери

Виды дверных ручек

Существует несколько видов ручек с защелкой, которые отличаются по своей конструкции. Есть такие типы механизмов:

• нажимные;
• поворотные;
• стационарные.

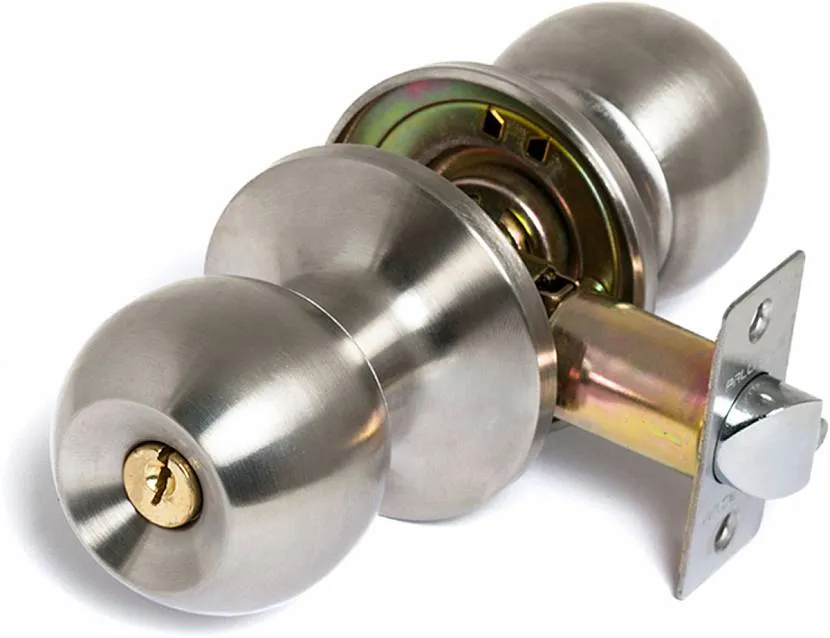

Нобы, или круглые ручки для межкомнатных дверей, делают на основании поворотного механизма. Фалевый язычок прячется в полотно при вращении рукояти. Стационарные изделия комплектуют роликовым фиксатором. Обусловлено это простой конструкцией ручки и отсутствием в ней механических элементов.

Первый вид представляет собой рычаг с фалевой защелкой. Чтобы привести механизм в действие, необходимо надавить на ручку. Она опускается, а язычок прячется вглубь полотна. Он снова появляется, когда рычаг возвращают в исходное положение.

Какими бывают защелки?

У ручки с защелкой для межкомнатных дверей фиксирующий механизм может быть следующих видов:

• фалевый с механическим язычком;
• с блокиратором;
• роликовый;
• магнитный.

Первый вид состоит из цилиндра со скошенной под небольшим углом внешней стороной. Данная форма не позволяет защелке при попадании в специальный паз открыться двери. Освободить язычок можно поворотом ручки или воздействием на рычаг. Втулка сжимает пружину и оттягивает защелку внутрь полотна. При закрывании двери с таким запором слышен щелчок. Фалевой защелкой комплектуют нажимные или поворотные рукояти.

Ручки с фиксатором по принципу действия похожи на замки, только в роли ключа выступает фиксатор. Он представляет собой особую завертку, которую устанавливают в центре круглой ручки, или может стоять отдельно на небольшом расстоянии от рукояти. Фиксатор не позволяет открыть перегородку с обратной стороны, он блокирует поворотный или нажимной механизм. Недостатком конструкции является ее хрупкость. При грубом воздействии фиксатор может выйти из строя, и язычок заклинит. Поэтому необходимо аккуратно обращаться с такой ручкой.

Роликовые фиксаторы устанавливают вместе со стационарными ручками. Связано это с отсутствием механических частей в конструкции рукояти. Изделие ставят на полотно вместе с пружинными петлями. Во время закрывания двери ролик попадает в углубление в лутке и фиксирует створку. Чтобы открыть створку, достаточно потянуть или толкнуть полотно. Чаще всего данный вид защелки устанавливают в детские комнаты, поскольку в связи с простотой конструкции язычок практически никогда не заклинивает.

Ручки с магнитными фиксаторами закрываются практически без шума, поскольку конструкция не предусматривает механических частей. В закрытом положении магнит на полотне сильно притягивает створку к металлической пластине, которая находится в ответной планке. Преимуществом таких изделий является простота монтажа. Нет необходимости плотно подгонять полотно к лутке, поскольку сила притяжения зафиксирует створку даже при небольшом перекосе. Также существуют конструкции с плавающим магнитом, в которых фиксатор играет роль язычка.

Конструкция ручки-защелки

Все дверные ручки-защелки являются врезными, поэтому механические части спрятаны внутри полотна. Прежде чем описать устройство механизма защелки, необходимо понять, из каких деталей состоит ручка-защелка. Конструкция включает в себя следующие элементы:

• 2 ручки;
• фиксатор;
• металлические декоративные накладки;
• короб с механическими деталями.

Язычок механизма является основанием всей конструкции. Он представляет собой цилиндр со скошенным краем, который удерживается с одного конца пружиной. При открывании цилиндровый механизм натягивает спираль, а она подтягивает фалевое запирающее устройство внутрь. Когда ручка возвращается в исходное положение, пружина разжимается и цилиндр снова выступает из полотна двери. Благодаря особенностям фалевого устройства можно закрывать створку, не пользуясь замочной скважиной.

Как снять дверную ручку межкомнатной двери вместе с замком?

Ручка с замком — сложный модуль, внутри которого установлен целый перечень разных деталей. Здесь есть блокировочный механизм, четырехгранный штифт, пара прочных рукояток, декоративная накладка и ответный участок. Алгоритм демонтажа подобного, достаточно трудного в техническом плане дверного блока, выглядит так:

1. Откручиваем крепежный шуруп, удерживающий ручку на фасадном полотне межкомнатной двери.
2. Приподнимаем отделочную накладную ответную планку, пользуясь обыкновенным ножом или плоской отверткой.
3. Отвинчиваем четыре болта или самореза, расположенных под декоративной накладкой (винты откручиваются ключом или шуруповертом).
4. Вынимаем замочную часть из стопорного кольца, применяя любой подходящий рычаг и давая незначительное физическое усилие.

Все работы нужно выполнять с максимальной аккуратностью. Дело в том, что в результате любого повреждения может сломаться не только сам замок, но и вырезанное под него отверстие. Щель во входной двери, потерявшая правильную геометрию, впоследствии не сумеет разместить внутри новый механизм. Ее придется расширять или замазывать укрепляющими составами.

Ремонт дверных ручек входной двери: что обычно ломается

Для начала уясним одну простую вещь – практически все входные двери оборудуются двумя типами ручек. Это либо нажимные ручки, которые также служат для управления защелкой замка, либо стационарные, в задачи которых входит только помощь человеку в открывании дверей.

С последними дела обстоят достаточно просто, и суть их поломки сводится исключительно к механическим повреждениям – такие ручки, как правило, не ремонтируются, а просто меняются новыми. В них просто нечего ремонтировать, так как в большинстве случаев они представляют собой цельное изделие.

Как починить ручку входной двери фото

Другое дело – нажимные ручки, именно они в большинстве случаев доставляют основные неприятности. Вариантов их поломок не так уж и много – из основных можно выделить всего четыре.

1. Когда отпадает ручка, а ее часть, обеспечивающая крепление к дверному полотну, остается на месте. Проблема решается просто, в течение 10-15 минут – в большинстве случаев такая авария говорит о том, что вы приобрели некачественное изделие.
2. В ручке лопается внутренний квадрат, и защелка перестает открываться. Такое происходит только в случае использования производителем для изготовления дверной ручки материала под названием «силумин», который сам по себе является хрупким – он просто лопается от постоянных нагрузок.
3. Защелка не открывается по причине износа или западания наружного квадрата, соединяющего ручки с двух сторон и непосредственно поворачивающего механизм защелки. Изнашивается квадрат крайне редко, можно сказать, что такие случаи единичные. Как правило, защелка перестает открываться только тогда, когда этот квадрат имеет заведомо малую длину – это брак установщика или его халатное отношение к делу. В таких ситуациях квадрат со временем сдвигается в сторону одной из ручек, и другая ручка, покинутая им, перестает открывать защелку. Определяется такая поломка просто – как вы уже поняли, с одной стороны дверного полотна ручка работает, а с другой нет. Ремонт ручки входной двери с такой поломкой решается очень просто.

4. Ручка не возвращается в исходное положение после нажатия на нее. Здесь причина только одна и кроется она в спиральной пружине – она либо лопнула, либо просто слетела со своего места. Ремонт такой неисправности осуществляется хотя и просто, но повозиться все-таки придется.

Встречаются и другие типы поломок, но все они взаимосвязаны с описанными выше, поэтому рассматривать их не имеет смысла. Поняв и научившись устранять основные из них, вы легко сможете справиться и с остальными.

Как отремонтировать дверную ручку, смотрите в видео.

Ремонт замка входной двери: цилиндровое устройство

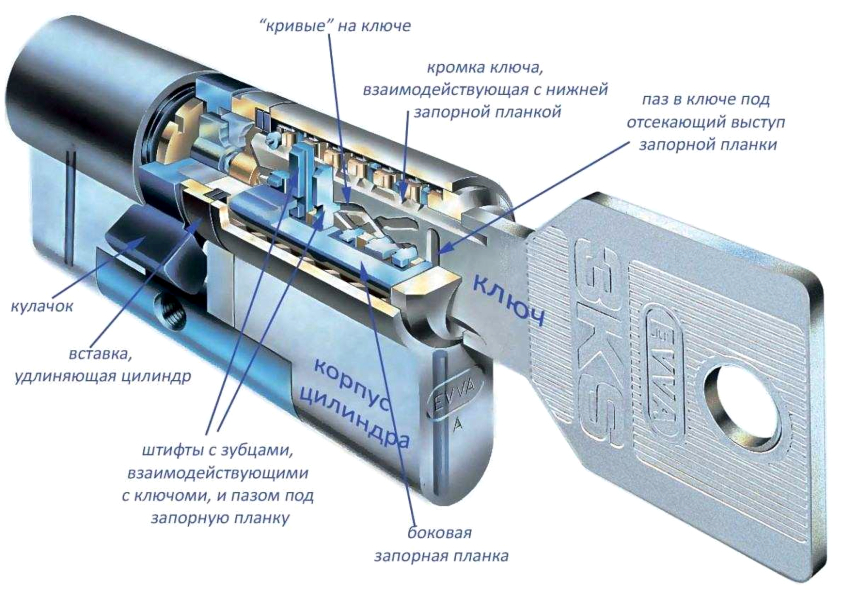

Цилиндрические замки включают в себя секретку, которая содержит механизм, отвечающий за открытие и закрытие ригелей. При поломке личинки в первую очередь необходимо установить причину неисправности. Проблема может заключаться как в засорении механизма, так и в смещении отдельных деталей. Довольно часто личинку попросту меняют на новую.

Существует две распространенные поломки, которые приводят к необходимости замены дверного замка. Первая из них связана с засорением механизма. Ремонт личинки дверного замка в этом случае производится посредством очистки уайт-спиритом. Если же такой способ не помог, то тогда следует заменить секретку.

Вторая неисправность заключается в необходимости замены ключей. Чтобы снять старый механизм, потребуется вначале выполнить демонтаж прижимной планки. Она располагается на торце дверного полотна. А также понадобится снять ручку, оснащенную боковыми накладками. Далее нужно выкрутить болт, который отвечает за фиксацию секретки в рабочей позиции. Это позволит освободить личинку, однако, чтобы достать ее полностью, следует приложить определенные усилия.

Цилиндрические замки включают в себя секретку, которая содержит механизм, отвечающий за открытие и закрытие ригелей

Процедура замены личинки довольно простая, однако нужно обдуманно подходить к этой операции. Перед началом работы рекомендуется оценить целесообразность самостоятельного вмешательства в механизм замка. В случае необходимости всегда можно вызвать мастера. Ремонт дверного замка входной двери требует хотя бы минимальных знаний относительно устройства прибора. Ознакомиться с конструктивными особенностями различных моделей помогут соответствующие фотографии.

Перед тем как приобрести новую личинку, следует проверить ее функциональность

Очень важно, чтобы механизм работал плавно. Помимо длины, рекомендуется учитывать материал, из которого изготовлена секретка

Он должен быть качественным и прочным.

Стоит отметить, что при замене личинки необходимо обратить внимание на ее длину

Как выполнить замену личинки для дверного замка: подробная инструкция

Ремонт запорного устройства, расположенного на входной двери, во многом зависит от того, какой тип механизма личинки находится в нем. Для металлических полотен, как правило, применяют цилиндровые секретки. Второе место по популярности занимают сувальдные личинки. Перед началом работы рекомендуется ознакомиться с инструкцией, позволяющей провести эту операцию грамотно.

Первое, что необходимо сделать при ремонте замка металлической двери, – демонтировать бронированную накладку. Она выполняет две функции: защитную и декоративную. Чтобы снять этот элемент, потребуется открутить болты, фиксирующие его.

Далее необходимо удалить винт, который отвечает за крепление механизма. Он располагается на торцевой поверхности дверного полотна. Затем нужно достать личинку и выполнить ее замену на новую деталь. После этого остается провести установку всех элементов в обратном (по сравнению с демонтажем) порядке. Таким образом производится замена секретки цилиндрического типа.

Ремонт замка во многом зависит от того, какой тип механизма личинки находится в нем

Что касается сувальдной разновидности секреток, то в этом случае лучше выполнить полную замену запорного устройства. Отремонтировать замок входной двери не всегда можно – и это стоит понимать.

Статья по теме:

Существуют и другие, менее надежные типы секреток, встречающиеся в продаже. Специалисты не рекомендуют приобретать подобную продукцию, так как она имеет более высокий процент брака.

Профилактика поломок

Самый простой и эффективный способ избежать проблем с ручкой, монтированной в дверь, – это недопущение и своевременное предупреждение возможных неисправностей. К числу профилактических мероприятий относятся:

• Ежегодное полное техническое обслуживание ручки, монтированной на дверь. Оно включает демонтаж ручки, осмотр и смазывание подвижных частей специальными составами, регулировку правильности положения створки и т.д.;
• Регулярное смазывание петель и других подвижных частей входной конструкции (должны смазываться и замок, и ручка), которое выполняется раз в полгода, а в холодный календарный период – раз в 2-3 месяца. Это уменьшает нагрузку на ручку и облегчает срабатывание запирающего устройства;
• Постоянный контроль легкости нажимания на ручку, открывания, закрывания и движения створки входной или межкомнатной двери. При выявлении любых проблем требуется оперативное вмешательство, исключающее дальнейшее нарастание проблем и выход ручки из строя.

Полный перечень рекомендуемых для проведения мероприятий по профилактике поломок и техническому обслуживанию входной конструкции приводится в инструкции по эксплуатации. Документ в обязательном порядке присутствует в комплекте поставки ручек для двери от любого серьезного производителя.

Самостоятельный ремонт ручек входных дверей

После того, как стало понятно, какие бывают ручки и как их разбирать, можно поговорить о наиболее частных поломках. Например, ручка отломилась, заела или перестала нормально работать. Ремонт таких дверных деталей довольно несложен и зависит от степени повреждения.

Все материалы для ремонта ручек дверей продаются в специализированных или строительных магазинах

Основные причины поломки могут выглядеть так:

1. Ручка оторвалась или отвалилась, а ее крепление осталось на месте – в этом случае, скорее всего, слетело стопорное кольцо, которое находится в торце элемента. Это может произойти, если колечко лопается или разжимается. Чтобы проверить это, нужно снять крепежную планку с полотна. При этом кольцо или то, что от него осталось должно выпасть. Если кольцо осталось целым, то его можно чуть подогнуть, чтобы усилить зажим. После этого можно проверить – работает ли ручка. Если же кольцо развалилось, то, скорее всего, ручку придется менять, так как заменить такую деталь довольно сложно.
2. Если же после снятия планки крепежа выяснилось, что лопнул квадрат, а не кольцо, то тут все проще. Заменить его не проблема. Главное, подобрать качественное изделие. Желательно из стали, а не из силумина. Перед тем, как поставить квадрат на место, его нужно подровнять ножовкой или болгаркой до нужного размера, а торцы обработать напильником.
3. Не работает защелка – причина может быть в том, что слетел возвратный механизм язычка внутри запирающего устройства или длина штыря стала слишком мала. Чтобы это проверить, нужно снять крепежную планку и отверткой провернуть гнездо в замке. Если язычок работает – проблема в штыре. Можно купить новую деталь, а можно в торце ручки положить небольшие щепки или картонки, которые будут играть роль фиксатора и не дадут штырю сильно западать в торец или выпадать из замочного гнезда.
4. Если заклинила пружина и ручка не возвращается в исходное положение – придется снова снять планку и стопорное кольцо, чтобы добраться до пружины. Если она лопнула – можно ее заменить, если нет – то заново зафиксировать.
5. Если во время работы ручка скрипит – ее надо разобрать и смазать все металлические детали.

Так можно отремонтировать наиболее частые поломки дверных ручек. Ничего сложного здесь нет – все можно исправить.

Ручки для входной двери: конструкция

Нажимная – связана с фалевой защелкой, позволяющей удерживать створку плотно закрытой, но не запертой. В выдвинутом состоянии язычок упирается в гнездо ответной планки и удерживается пружиной. При нажатии пружина сжимается, и язычок скрывается внутри замка. Механизм обеспечивает плотное соприкосновение створки и стояка коробки, что, в свою очередь, облегчает замыкание.

Монтаж нажимной фурнитуры несколько сложнее

Для установки требуется просверлить дверное полотно насквозь и зафиксировать ручки на стержне с одной и с другой стороны, поэтому при выборе следует обращать внимание на длину штифта. При необходимости стержень придется подрезать

Выбрать для входной двери рекомендуется вариант с раздельной накладкой, так как он намного менее требователен к параметрам. На фото представлен вариант фурнитуры.

Нажимные ручки часто используются с электронными замками.

Поворотная — или ноб также связана с фалевым замком-защелкой, но для открывания створки ее необходимо поворачивать. Как правило, имеет шарообразную форму. На деревянных дверях еще можно увидеть вариант, где ноб связан и с запорным механизмом – в этом случае в центре ноба размещается замочная скважина. Но на современных конструкциях эту версию уже не используют. Любая, выдающая над полотном часть – ручка, личинка цилиндрового замка, является удобным рычагом для взлома, поэтому выбирать рекомендуется устройства, в которых фурнитура и запирающие механизмы не являются одним целым.

Классификация дверных ручек

Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:

• врезные модели;
• накладные.

Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.

Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.

Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:

• ручки нажимного типа;
• поворотного.

Нажимная и поворотная ручкаИсточник interyerum.ru

Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.. Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Конструктивные особенности дверных ручек

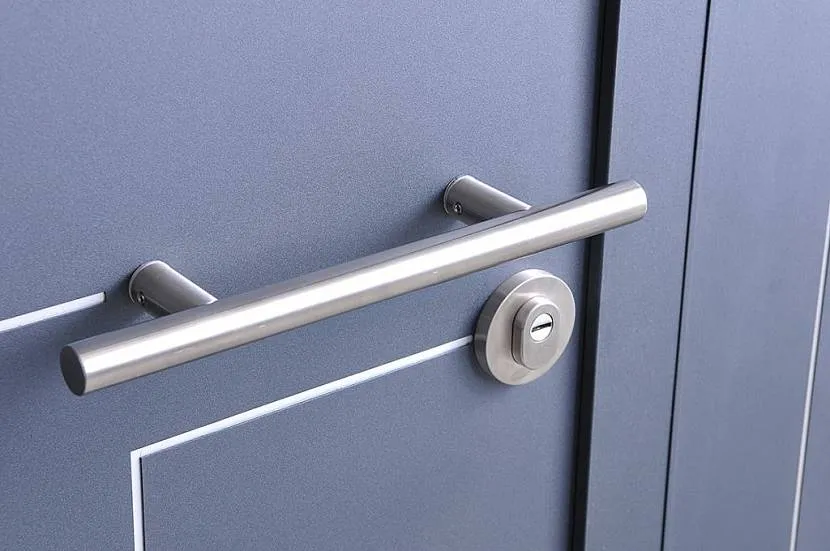

Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.

У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.

Дверная ручка стационарного типаИсточник v-dver.ru

Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.

Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».

Поворотная ручка для двери с замкомИсточник cdn1.ozone.ru

К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.

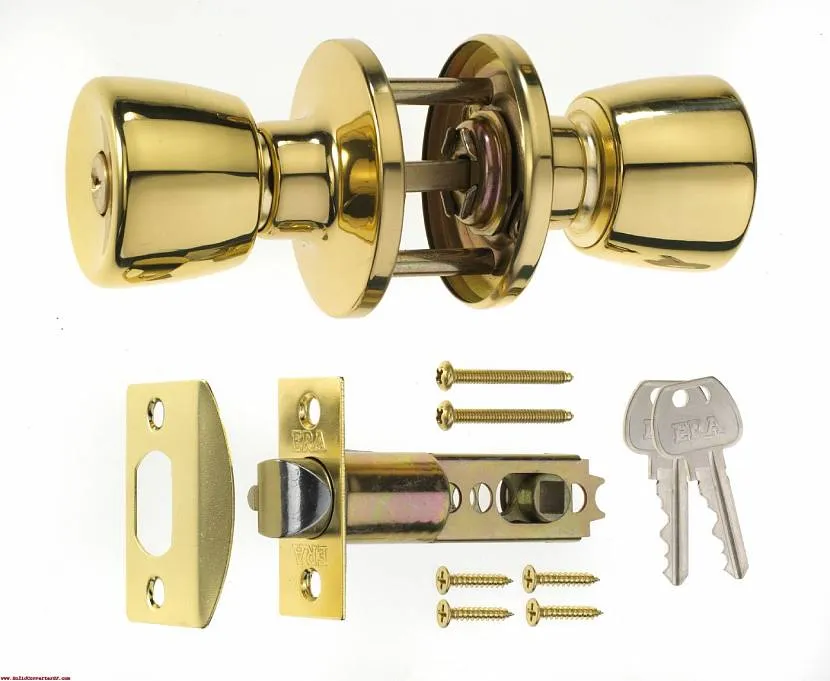

Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:

• защёлка;
• розетка, она же планка;
• квадратного сечения штифт;
• флянец декоративный, который закрывает собой места крепления;
• пружина, с помощью которой рукоятка возвращается в исходное положение;
• ограничитель, который ограничивает ход ручки при её нажиме;
• кольцо стопорное;
• крепёжные изделия.

Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.

Элементы поворотной ручкиИсточник www.doorstore.co.uk

Тонкости самостоятельной установки разных моделей

Если не вдаваться в особенности конструкции каких-то конкретных моделей, то монтаж большинства подобных приспособлений похож, но перед тем как врезать ту или иную ручку, давайте разберемся с местом ее установки.

Пару слов о месте установки

Если речь идет о частном доме или квартире, то где должна устанавливаться ручка вы вправе решать сами, главное чтобы вам и вашим домочадцам было удобно. Но при выборе места специалисты рекомендуют ориентироваться на 2 вещи:

1. В первую очередь нужно промерить, на какой высоте находятся все остальные ручки в вашем доме. Ведь когда одна ручка выпадает из общего ансамбля, это сильно бросается в глаза и портит интерьер;
2. Если же вы выбираете место под установку всех ручек в вашем доме, то ориентироваться нужно на согнутую под 90º в локте руку. Естественно стоит учесть рост всех членов семьи и выбрать нечто среднее.

Совсем другое дело высота установки дверной ручки по ГОСТу. В документах прописано, что подобные конструкции устанавливаются на высоте 1 м, плюс-минус 100 мм. Эту информацию нужно хорошо запомнить владельцам офисов и хозяйственным работникам административных зданий. В противном случае у пожарного инспектора будет лишний повод придраться.

Ручка для входной двери

Качественные ручки на входные двери от хороших производителей ломаются крайне редко, это недоразумение в основном случается с товаром от дружественного Китайского народа. Благо в магазине легко найти замену, средняя цена такого комплекта колеблется вокруг 500 руб.

При покупке нового комплекта ручек желательно снять старую накладку полностью и взять ее с собой на рынок.

Снять старую ручку с металлической двери не сложно. Разбирать полностью весь механизм в данном случае не нужно, достаточно открутить 2 крепежных болта, которые находятся с внутренней стороны.

Итак, ручки куплены, теперь осталось их вставить. Внутренняя накладка у нас снята, соответственно наружную накладку также практически ничего не держит. Стоит вам чуть сильнее потянуть за ручку и она выйдет вместе с квадратным поворотным штифтом и соединительными шпильками.

Когда покупаете ручку лучше выбирать модели с внутренней броненакладкой, стоят они дороже, но защита от взлома на порядок выше.

Дальше на наружную часть нового комплекта ручек прикручиваете 2 соединительные шпильки. На замочной скважине могут быть предусмотрены отдельные броненакладки, если они подходят под отверстия в новом комплекте, то менять их или нет, решайте сами.

Теперь вставляем квадратный поворотный штифт в сердцевину ручки и наружную накладку монтируем на ее место. Имейте в виду – квадратный поворотный штифт должен практически доставать до дна отверстия на обеих ручках. В противном случае, велика вероятность того, что ручки снова поломаются.

Когда все вставлено и прикручено, последней внутрь конструкции устанавливается прокладка. Прокладки могут быть резиновыми и пластиковыми, так вот, старайтесь брать резиновые, такие как на фото ниже.

Первой вставляется наружная накладка с поворотным штифтом и шпильками. Дальше с ней совмещается внутренняя накладка и все это фиксируется парой болтов с внутренней стороны.

Ручка с защелкой на межкомнатную дверь

Зачастую на замок врезанный в межкомнатную дверь можно установить несколько видов ручек. Особенно это касается легких защелок, туда вообще подходят любые поворотные ручки. Главное чтобы поворотный механизм работал при помощи квадратного штифта.

Техника врезки легкой защелки и капитального замка в межкомнатную дверь подробно с фото и видео показана «ЗДЕСЬ», а мы с вами разберем только установку ручки.

Механизм ручки прикручивается к дверям саморезами, но чтобы крепежная шайба не портила вид, она прикрывается декоративной накладкой, после чего устанавливается ручка.

В круглых ручках кнобах как сама ручка, так и декоративная накладка фиксируются при помощи малозаметного внутреннего язычка. Этот язычок нужно утопить вниз при помощи специального ключика идущего в комплекте. Сам язычек оборудован пружинкой и после снятия или установки ручки, он возвращается в исходное положение.

В поворотных ручках система немного иная, там после установки ручки ее нужно зафиксировать небольшим винтом сбоку, а после этого прикрутить или просто надеть на защелки (зависит от модели) декоративную накладку.

Винт, фиксирующий поворотную ручку, может быть как под крестовую отвертку, так и под шестигранник. В последнем случае шестигранник должен идти в комплекте с ручкой.

Пошаговая инструкция по замене дверной ручки

Мы вначале рассмотрим самый простой вариант, а потом остановится на сложном виде ремонта. Исходные данные: ручка полностью отломилась и упала на пол. При этом все остальные детали замка на месте и, на первый взгляд, не вызывают подозрений.

Вначале надо установить причину такого положения. В нашем случае замок очень известной компании, качество деталей сомнений не вызывает. Причина банальная – установка и комплектация замка выполнялась безответственными или безграмотными людьми. При подборе длины квадратного стержня, соединяющего ручки с замком, неправильно выбрана длина. Как результат – элемент не вошел в тело ручки на всю глубину отверстия, на что рассчитывал производитель, а держался только на самом краю. В этом месте ручка не имеет достаточной прочности и при незначительных нагрузках отламывается.

Причина выяснена, перед разборкой двери купите в магазине стержень необходимой длины (предварительно надо узнать размер). Для этого суммируйте толщину металлической двери и две глубины отверстий под квадрат в ручках.

Купите новые ручки. Менять рекомендуется сразу две, в противном случае будет заметна разница. Поверхность любого изделия в результате истирания немного меняет свой первоначальный вид, если вы не меняете их одновременно, то дизайн двери ухудшается.

Шаг 1. Открутите декоративную крышку. Она фиксируется небольшими винтиками к внешней обшивке двери. Крышка выполняет две задачи: закрывает отверстие в двери и удерживает ручку от вытягивания.

Шаг 2. Снимите с квадрата оставшийся отломленный кусок ручки. На нем установлена большая фиксирующая шайба

Обратите внимание, на какую небольшую длину из двери выходит квадратный стержень, такое его положение послужило причиной поломки ручки

Шаг 3. Кусачками или пассатижами достаньте стержень. В нашем случае китайцы использовали самый дешевый вариант изготовления: из отходов листового железа нарубили тонкие узкие полоски.

Шаг 4. Вставьте в отверстие новый квадрат, проверьте его длину. Он должен выступать из двери примерно на 3–3,5 см.

Шаг 5. Установите на место ручку и закрутите крышку. Проверьте работоспособность, если все в норме, то можно убирать инструменты.

Но бывают ситуации, когда и новый квадрат немного короче, появляются риски, что он сместится в одну сторону и ручка опять сломается. Исправить проблему можно с помощью небольших гаек или кусочков металла.

Теперь можно приступать к более сложному ремонту, при котором требуется разборка механизма.

Возможные причины поломки

Различают три основных вида ручек, устанавливаемых на дверь, для каждого из которых характерны собственные наиболее частые причины выхода из строя:

1. Ручки на планке. Применяются в замках как с засовом, так и с защелкой на входной двери. Чаще всего неисправность связана либо с ненадежным креплением фурнитуры к полотну и постепенным разбалтыванием ручки, либо с неисправностью запирающего устройства.
2. Ручки на розетке или раздельные. Как правило, используются для сантехнических или межкомнатных дверей. Главной причиной выхода из строя становится неисправность замка или недостаточная прочность самой ручки.
3. Ручки-скобы, кнопки. Отличаются простой и надежной конструкцией. Поломка обычно связана с приобретением некачественного изделия и его последующим механическим повреждением.

Общими для первых двух видов дверных ручек неисправностями выступают такие, как:

• Трудность поворота, которая вызвана отсутствием смазки или неправильным положением створки в дверной коробке;
• Отсутствие возврата в исходное положение после открытия или закрытия двери. В этом случае поломка связана с выходом из строя возвратной пружины;
• Отламывание или выпадение рукоятки, происходящее из-за недостаточной прочности и механического повреждения изделия или смещения кольца-стопора;
• Заклинивание язычка, не реагирующего на поворот ручки. В подобной ситуации неисправность вызвана поломкой внутреннего четырехгранного штифта-квадрата или его недостаточной длиной.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.
