Выбор сифона на биде: 2 важные факторы

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Хомуты-тройники для металлических труб, с прикрепленными запорными кранами

Пошаговая инструкция по сборке сифона

Собрать сифон для ванны гораздо проще, чем могло бы показаться на первый взгляд. Чаще всего в комплекте идёт специальная инструкция от компании-производителя, где расписан процесс сборки и установки сифона на ванну или же хотя бы приведена картинка полностью собранного изделия.

Классический и полуавтоматический сифоны для ванны собираются примерно одинаково, но есть и некоторые различия. Если менять существующий сифон под ванной, то, прежде всего, необходимо зачистить старые места крепления и поверхности соединения, иначе в новом сифоне будут протекать прокладки.

Самостоятельная сборка сифона – задачи довольно простая, он состоит из нескольких этапов:

на первом этапе необходимо подсоединить нижний сливной патрубок к ванной. Для этого берётся патрубок, в него ставится прокладка, а затем он со стороны днища подсоединяется к сливному отверстию. На противоположной стороне отверстия для слива необходимо установить защитную решетку и наживить ее при помощи винта;
следующим этапом необходимо убедиться, что прокладки не перекосились. Это делается для предупреждения течи в полностью собранной модели. Если всё в порядке, то надо затянуть винт, придерживая рукой нижний патрубок и можно переходить к следующему этапу;
теперь ставится верхний патрубок, он также затягивают винтом. Перед закреплением патрубок стоит слегка развернуть в направлении от стены к двери. Это упростит соединение со сливной гофрированной трубкой. Оба патрубка соединяются гофрированной трубкой, в случае достаточной длинны ее изгибают. Обрезать данный элемент нельзя. Если в комплекте с сифоном шла гайка, то она насаживается на гофру первой. Затем надевается прокладки и после этого осуществляется соединение;
далее необходимо проверить изгиб, предназначенный для образования гидрозатвора. Для этого тщательно осматривают всю конструкцию, с целью убедиться, что прокладки прилегают плотно, а в местах соединений нет каких-либо дефектов. В противном случае гидрозатвор не будет герметичен и в помещение смогут проникать неприятные запахи. «Колено» (сгиб) сифонов практически всегда состоит из накидной гайки и плоской либо конусной резинки с гайкой и гофрированной трубки;
на последнем этапе собранная конструкция подсоединяется к стоку канализации

Здесь важно учитывать, что к чугунным трубам сифон крепится с применением специальной уплотнительной манжеты, а пластиковые трубы можно соединять между собой напрямую.

Сборка сифона для ванны

Бутылочные

Такая конструкция оптимальна для применения в ограниченном пространстве из-за своей компактной формы. Для моделей, устанавливаемых на раковину в ванной комнате, предусматривается специальный патрубок для подключения сливного шланга стиральной машины.

Общий вид устройства представлен в виде сосуда, напоминающего формой бутылку с вертикальным входом и горизонтальным выходом для подключения к канализации.

Конструкция сосуда составлена из двух половинок, состыкованных ниже выводящего патрубка на резьбовом соединении, герметизированном резиновой прокладкой. В случае необходимости нижняя часть бутылки легко откручивается и освобождается от пробки. Таким образом, разборка и сборка сантехнического сифона происходит без особых ухищрений.

Виды биде

Оно может быть «самостоятельным» сантехническим изделием, выполняющим только свою основную функцию. По конструкции, как и унитазы, различают модели:

• напольные;
• подвесные.

Первые вполне реально установить своими силами, это несложно, но для них нужно дополнительное пространство (примерно столько же, сколько и для унитаза), а это в стандартных квартирах проблематично. Вторые места занимают меньше, но их монтаж более сложен, поэтому лучше прибегнуть к услугам профессионалов.

производители часто предлагают потребителю «два в одном» — унитаз с функцией биде, в котором можно и оправиться, и помыться

Чтобы обойтись «малой кровью» можно приобрести дополнительный аксессуар к унитазу, который можно установить без посторонней помощи:

• биде-накладка – приспособление, которое крепится в те же отверстия, что и крышка, оснащённое смесителем и подвижной форсункой;
• биде-приставка – планка с краном с небольшой душевой лейкой, которая монтируется к вертикальной поверхности (стене).

Такой промышленный лайфхак без «наворотов» стоит около 4 тыс. руб.

Ещё один вариант – крышка-биде (или сиденье-биде). Представлен он в двух вариантах: механическом и электронном. Первый снабжён только основными функциями: регулировка температура, напора и направления струи. Второй (увы, не бюджетный) – опциями повышенного комфорта.

Сифон для биде, виды и особенности

При использовании сифона ограждается вся система от загрязнения тем или иным мусором и не допускается попадание неприятного запаха в квартиру.

• трубчатый, внешне напоминает букву «с» английскую;
• бутылочный, внешне его форма напоминает бутылку.

Бутылочная модель — выгодная с точки зрения затраченных средств, об этом говорят специалисты в этой сфере деятельности.

Важно! Технически сифон бутылочного типа более сложная конструкция. Как первый вид, так и второй представляют собой конструкцию из нескольких деталей, поэтому при покупке необходимо быть готовым к сборке

Металлический и пластиковый слив

Современные сливные элементы изготавливают из пластмассы, но есть варианты из того или иного вида стали. Несложно догадаться, что варианты с пластиком являются функциональными и экономичными

Но важно отметить, что качество такого варианта не хуже

Если система коммуникации в доме будет скрытого типа, то в таком случае предпочтительней выбрать пластмассовый сифон.

Если же он будет виден другим людям и не будет скрыт, то лучше выбрать металлическое изделие.

Советы по выбору

В первую очередь, сифон должен подходить по внешним параметрам размера
Если не взять в рассмотрение этот вариант, то придётся докупать соответствующие переходники.
Уделите внимание способу монтажа: в стену или же слив будет открытым.
Немаловажно учитывать и систему выпуска в ванной комнате — расположение канализационного отверстия в стене или в полу.. Важно! Сифон, который производен для биде должен иметь колено больше, чем у того, который предназначается для раковины
Это обосновывается тем, что во время эксплуатации биде подразумевается крайне большой объём гидрозатвора. Важно! Сифон, который производен для биде должен иметь колено больше, чем у того, который предназначается для раковины

Это обосновывается тем, что во время эксплуатации биде подразумевается крайне большой объём гидрозатвора

Важно! Сифон, который производен для биде должен иметь колено больше, чем у того, который предназначается для раковины. Это обосновывается тем, что во время эксплуатации биде подразумевается крайне большой объём гидрозатвора

Есть производители, у которых сифоны имеют несколько водяных затворов для максимального устранения запахов из канализации. Есть затворы сухого типа, которые представляют собой обычную мембрану.

Крепление к полу/стене

Место для биде нужно выбирать так, чтобы оно располагалось поближе к унитазу, но при этом им удобно было пользоваться. Перед прибором должно быть свободное пространство хотя бы на 0,7 м. Определившись с местом, Приступают к креплению биде.

Вот как устанавливается напольная модель:

1. Подошву стоящего на полу прибора обводят маркером и им же отмечают положение крепежных отверстий.
2. Далее биде кладут набок и снова очерчивают его подошву на прижатом к ней куске линолеума или резины. Опять же нужно отметить положение крепежных отверстий.
3. По нанесенному контуру из линолеума/резины вырезается прокладка.
4. В полу согласно нанесенной разметке высверливаются отверстия с диаметром, соответствующим диаметру гильз дюбелей или специального крепежа для унитазов — в зависимости от того, что из них будет применено. Керамическую плитку нужно проходить как можно осторожнее, используя специальное копьевидное сверло и установив низкую скорость вращения патрона дрели. Ударное воздействие, разумеется, недопустимо.
5. Удалив оставшийся после сверления мусор, в отверстия устанавливают гильзы для крепежа.
6. Далее укладывают на место прокладку (на полу, как помнит читатель, был нарисован контур подошвы). На обе ее поверхности можно нанести силиконовый герметик.
7. Остается установить на прокладку биде и прикрутить его к полу выбранным крепежом.

Схема крепления подвесного биде к стене

Тот, кто имеет дело с подвесным биде, должен сделать следующее:

1. Собрать раму (называется «инсталляцией»), как указано в инструкции. В наличии обязательно должны быть регулируемые ножки.
2. Вставить в имеющийся на раме держатель для канализационной трубы колено с установленной в него манжетой.
3. Установить раму в желаемое положение, контролируя горизонтальность и вертикальность, соответственно, уровнем и отвесом. Ножки нужно отрегулировать так, чтобы биде располагалось на высоте примерно 40 см.
4. Обозначить маркером на стене и полу положение крепежных отверстий.
5. Отставив инсталляцию, просверлить отверстия и, удалив мусор, вставить в них гильзы дюбелей.
6. Установить раму и прикрутить ее.
7. Подключить установленное в раме колено канализационной трубы к общей системе канализации.
8. Зафиксировать на раме водопроводные патрубки и подключить к ним горячее и холодное водоснабжение. Подводить нужно именно трубы, а не гибкую подводку, так как все коммуникации ввиду скрытой прокладки должны быть максимально надежными.
9. Прикрутить к патрубкам отсечный вентили и затем, подав в систему воду, проверить герметичность всех соединений.
10. Вкрутить в раму шпильки, зафиксировав их гайками. После этого на шпильки нужно надеть защитные втулки, которые предотвратят засорение резьбы в ходе работ по монтажу гипсокартона.
11. Установить гипсокартонную перегородку и провести через нее водопроводные патрубки и канализационный раструб.
12. Надеть на шпильки сначала специальную резиновую или силиконовую прокладку, затем — собранное биде. После этого на шпильки навинчиваются гайки, фиксирующие прибор. Затягивать их нужно с умеренным усилием, чтобы не деформировать гипсокартон.

Следует учесть, что прокладка между биде и стеной играет очень важную роль. Если в комплекте ее не оказалось, необходимо просто нанести на чашу силикон (продается в тубах) и, дождавшись его высыхания, произвести монтаж.

Виды сифонов

Помимо вышеописанной классификации сифоны также различаются также по типу конструкции. Самые популярные из них модели трубчатого типа, вариация с колбой, сифон-гофра, а также плоская модель.

Сифон трубчатого типа

Сифон трубчатого типа, иначе называющийся – сифон коленной конфигурации. В данной модели основная часть изделия – это труба, металлическая или пластиковая, помещающаяся между канализацией и стоком ванны. Во время слива вода стекает вниз, а затем поднимается обратно наверх по первому изгибу. А потом спускается в канализацию по второму. С помощью этой воды в конструкция как раз создается гидрозатвор, благодаря которому неприятные запахи из канализации не проникают в помещение ванной комнаты. Как правило, такие сифоны довольно большие, поэтому их не очень удобно обслуживать, а чистка выполняется только в случае серьезных засорений.

С колбой

Сифон с колбой, иначе называющийся ещё бутылочным, обязан своему названию тем, что по своей форме напоминает бутылку или колбу. Внизу такого изделия есть некий отстойник, благодаря которому из сифона легко извлекать мелкие инородные частицы, попадающие в канализацию в момент слива. Достаточно всего лишь открутить крышку, которая находится внизу отстойника. Гидрозатвор здесь находится в нижней части колбы. В центре располагается выходная труба, чаще всего это пластиковая трубка гофрированного вида. Данная модель является одной из самых удобных в обслуживании. В случае засорения достаточно просто снять сифон, раскрутить его и вымыть.

Плоский сифон

Плоский сифон Ничем не отличается от обычного за исключением приплюснутой конструкции. Он имеет те же ответвления и сливы, как и стандартный вариант. В сущности это плоская трубка из пластика. Основная часть плоского сифона выполнена горизонтально, но таким образом, чтобы обеспечить создание гидрозатвора. Данная модель будет удобна в небольших пространствах. Плоский сифон довольно прост в обслуживании. Для чистки достаточно снять некоторые части.

Плоский сифон для ванны

Сифон-гофра

Представляет собой просто гофрированную трубку, изогнутую в форме латинской буквы “S”. В этом изгибе создается гидрозатвор. Такая трубка крепится к стоку при помощи хомута. Данный вариант подвижен, однако при засорении его проще заменить, чем прочистить.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

• для установки смесителя;
• для подключения сифона;
• для подключения трубы перелива.

Смеситель устанавливается так:

1. На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
2. Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
3. Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
4. На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

1. Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
2. К донному клапану или решетке подключается сифон.
3. К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
4. В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Функции сифона

Небольшая по размерам и конструкционно относительно простая деталь, необходимая для обеспечения работоспособности сантехнических устройств, предназначена для решения следующих, очень важных вопросов эксплуатации биде:

• обеспечения беспрепятственного вывода в канализационную систему всех использованных вод через сточное отверстие сантехнического прибора;
• предотвращения попадания в систему канализации бытового мусора, иногда случайно падающего в сливное отверстие, а также минимизации риска засора трубной системы;
• гарантии отсутствия канализационных запахов в помещении санузла, что обусловлено наличием внутри сифона так называемой водяной пробки.

Появление в сантехническом помещении неприятных запахов, как правило, бывает обусловлено выходом из строя сифона, а отсутствие достойной вентиляции в канализационной системе способно стать причиной разрежения и срыва гидрозатвора.

Как показывает практика пользования биде, затруднение со стоком воды через сливное отверстие бывает чаще всего вызвано его засором, поэтому самостоятельного демонтажа такого устройства и его очистки бывает вполне достаточно, чтобы решить проблему слива быстро и эффективно.

Как выбирать сифон для биде?

При подключении любого сантехнического устройства к канализационной системе обязательно устанавливается сифон.

Функции сифона

Это совсем небольшая деталь, однако, она выполняет сразу три очень важные функции:

• Обеспечивает попадание использованной воды через сток сантехнического прибора в систему канализации.
• Предотвращает попадание в канализационные трубы крупного мусора, который может случайно попасть в слив. Наиболее крупные частицы мусора, как правило, успевают осесть в корпусе сифона, а это снижает вероятность образования засора в трубе.

Какой сифон подойдет для биде

Подбор и установка сифона – это далеко не настолько простая задача, как может показаться с первого раза

Важно выбрать модель, которая подходит по размерам к сливным отверстиям сантехники и диаметру канализационных труб и способно обеспечить достаточную для каждого прибора степень пропускания воды. При монтаже сифона важно выдержать необходимые уклоны и обеспечить герметичность всех соединений. Одно из главных качеств, которым сифон для биде отличается от обычных сифонов, является больший, чем обычно, изгиб колена

Это необходимо, так как для нормальной эксплуатации системы слива биде необходимо наличие водяного затвора большого объема

Одно из главных качеств, которым сифон для биде отличается от обычных сифонов, является больший, чем обычно, изгиб колена. Это необходимо, так как для нормальной эксплуатации системы слива биде необходимо наличие водяного затвора большого объема.

В основном сифоны для установки с биде имеют присоединительную часть с резьбой 1/4». Однако есть и исключения. Например, можно приобрести биде, имеющие встроенный сифон, этот вид сантехники присоединяется к канализации напрямую. Чаще всего, биде со встроенными сифонами – это сантехника на основе инсталляции.

Чтобы выбрать сифон для биде нужно заранее прояснить для себя следующие вопросы:

• Как будет производиться монтаж сифона? Будет ли монтаж скрытым или сифон и трубы закрывать не планируется?
• Каков размер сливного отверстия биде и каков диаметр сливной трубы?

Для установки с биде можно приобретать и трубчатые, и бутылочные сифоны, хотя последние считаются более удобными, особенно, в том случае, если они будут располагаться открыто.

Для биде можно приобрести пластиковый или металлический сифон. При скрытом монтаже стоит выбирать пластиковые модели. Они достаточно функциональны и долговечны, но не очень привлекательно выглядят, что при скрытом монтаже особого значения не имеет.

Если сифон будет хотя бы частично видно, можно подобрать металлические модели – из латуни или с хромированным покрытием.

Общая структура канализации

В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

1. Аксонометрический план расположения трубопроводов и точек подключения.
2. Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
3. Пропускная способность труб, направление потока и значение уклона на всех участках.

Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.

В классическом варианте устраивается только один стояк, к которому подключены все ветви системы.

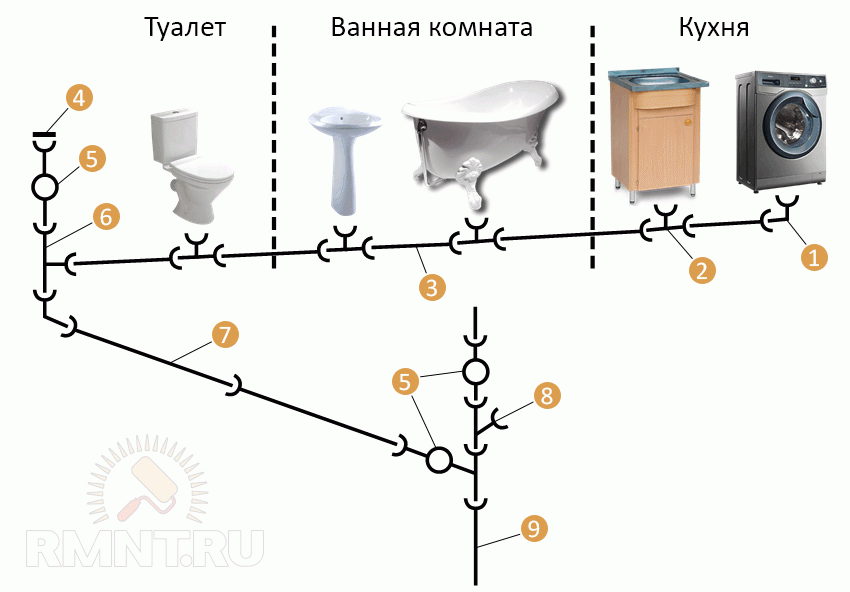

Пример схемы канализации в частном доме: 1 — колено 90°; 2 — прямой тройник 90°; 3 — труба внутренней разводки; 4 — заглушка; 5 — люк для прочистки; 6 — невентилируемый стояк; 7 — отводная труба; 8 — ревизия; 9 — вентилируемый стояк

При определении структуры отдельных веток следует руководствоваться тем принципом, что ближе к стояку должны размещаться точки с наибольшим объёмом залпового сброса. Например, если между унитазом и стояком врезать слив раковины или ванны, то при спуске бачка образуется разрежение, которое вытянет воду из гидрозатвора сифона. Именно по этой причине сброс воды из унитазов чаще всего осуществляется напрямую в стояк.
