Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Применяемые коммутационные приборы
Для создания схемы переключателя освещения с 3 мест надо использовать три выключателя освещения, внешне похожих на обычные. Отличия находятся внутри.
Прибор проходного типа
Для построения заданной системы освещения будет нужен проходной одноклавишный выключатель. Он выглядит так же, как стандартный, но часто имеет маркировку в виде схематического обозначения лестничного пролета или стрелок, хотя и не всегда. Далеко не все производители, включая мировых лидеров электротехники, утруждают себя нанесением дополнительных значков. Потому что международные стандарты этого не требуют.
Фронтальный вид проходного коммутационного аппарата.
Принципиальные отличия находятся внутри аппарата. Их можно заметить сразу – вместо привычных двух клемм, проходной аппарат имеет три.
Тыльная часть проходного выключателя.
Это вызвано различием в устройстве контактной группы такого коммутационного прибора. Вместо двух контактов на замыкание/размыкание он имеет перекидную группу на переключение. В одном положении одна цепь замкнута, другая разомкнута. В другом – наоборот.
Схема работы в двух положениях клавиши обычного и проходного прибора.
Приборы проходного типа бывают также двух- и трехклавишного исполнения. В этом случае они управляют двумя и тремя группами контактов на переключение. Это свойство подобных коммутационных элементов используется для построения схем независимого управления светом с разных точек. Используя два таких аппарата, можно включать и выключать светильники из двух мест.
Прибор перекрестного типа
Чтобы построить схему независимого управления из трех точек, потребуется еще один тип выключателя – перекрестный (иногда его называют реверсивным). Маркировки для него не предусмотрено, поэтому с фронтальной стороны его от обычного не отличить.
Перекрестный выключатель, фронтальный вид.
Подобно предыдущему случаю, все отличия находятся внутри аппарата и визуально заметны с тыльной стороны – такой прибор имеет четыре клеммы и две контактные перекидные группы.
Тыльная сторона реверсивного электроприбора.
Схема любого перекрестного выключателя собрана так:
- перекидные контакты свободны и выведены на отдельные клеммы;
- нормально открытый контакт одной группы соединен с нормально закрытым другой группы, точка соединения выведена на клемму;
- нормально закрытый контакт одной группы соединен с нормально открытым другой группы, точка соединения выведена на клемму.
Схема соединения подвижных и неподвижных контактов перекрестного аппарата.
Если проанализировать работу такого выключателя, становится понятным происхождение термина «реверсивный» — он может быть применен для изменения полярности постоянного напряжения, что реверсирует, например, направление вращения двигателя постоянного тока. Для построения осветительной системы с управлением из трех точек понадобится один такой аппарат.
Так же, как и обычные приборы, проходные и перекрестные выключатели бывают накладного и внутреннего исполнения. Первые монтируют на плоскость, вторые — в специально обустроенную выемку в стене.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Способы подключения
Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.
Схема монтажа устройства с включением в 2-х точках
Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.
Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.
Схема включения одного светильника из нескольких мест
Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.
Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.
Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два двухжильных кабеля.
Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.
Схема включения нескольких ламп из разных мест
Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.
Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.
Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.
Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.
Включение проходных выключателей в существующую в доме проводку
Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.
Перед началом работ не забудьте отключить электроэнергию в доме.
При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.
Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.
Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.
Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.
Правила выполнения монтажа в новом доме
В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:
- Соединение кабеля нужно производить в распределительных коробках;
- Укладывают провод не ближе 15 см от поверхности потолка;
- Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
- Крепить провод нужно дюбель-хомутами подходящего размера.
Проходной выключатель с тыла
Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам выключатель может и сгореть.
С помощью тестера или мультиметра определяем какой из этих трех — общий.
Посмотрев это видео вы поймете как найти вход (общий контакт) для проходного выключателя.
Как найти общую клемму на 2-х клавишном проходном выключателе
Монтаж выключателей
Если тип проводки выбран, кабели с нужным количеством жил проложены и обустроены подрозетники при скрытой проводке, смонтированы накладки при открытой, то можно приступать непосредственно к монтажу выключателей. Для этого понадобятся инструменты:
- монтерские кусачки для укорачивания проводников;
- монтерский нож или съемник изоляции для зачистки концов жил;
- набор отверток для затягивания клемм, завинчивания метизов крепления и затягивания разжимных лепестков.
Возможно, понадобится и другой мелкий инструмент.
Важно! Любой монтаж надо начинать с отключения напряжения в распредщите и проверки отсутствия напряжения непосредственно на месте работ (мультиметром, отверткой-индикатором или указателем низкого напряжения). Сначала надо частично разобрать выключатель – снять клавишу и декоративную рамку
Сначала надо частично разобрать выключатель – снять клавишу и декоративную рамку.
Схема частичной разборки электроприбора.

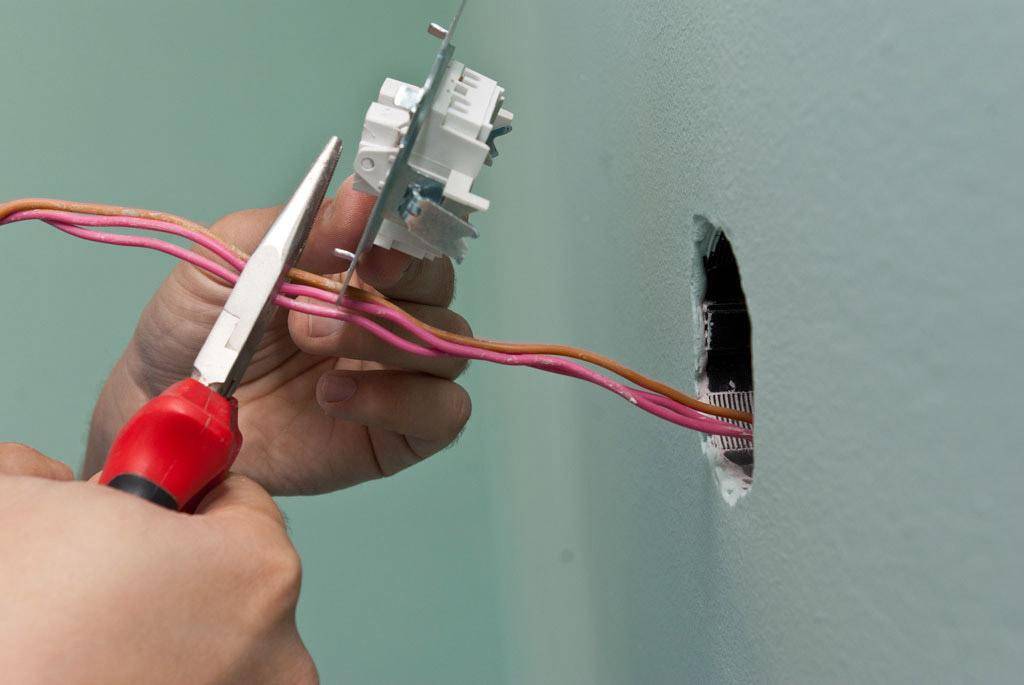

Далее надо укоротить проводники, торчащие из стены, до разумной длины – чтобы при установке выключателя они полностью убрались в выемку.
Обрезка проводов.
Укороченные жилы надо зачистить на 1-1,5 см, вставить в клеммы электроприбора и надежно зажать.
Выключатель с присоединенными проводами.
Далее аппарат надо аккуратно установить на предназначенное для него место и закрепить согласно его конструкции.
Крепление прибора саморезами.
Некоторые типы приборов требуют фиксации металлической рамки саморезами, некоторые – разжатия лепестков. Бывают аппараты, у которых совмещены оба типа крепления. После этого можно надевать декоративную рамку, устанавливать клавишу и переходить к следующему электроприбору. Перекрестный коммутационный элемент монтируется так же, как и проходной выключатель на 3 точки, но к нему подходят 4 проводника – по два с каждой стороны.
После окончания монтажных работ можно подать напряжение на схему управления и опробовать ее в работе.
Видео-урок: Подключения проходного и перекрестного выключателя, предназначена для управления освещением из трех и более точек.
Основные ошибки при подключении
Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга
В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером. Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства
Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.
Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.
Схематические особенности
Схема установки такого рода устройств не сложна, но требует внимательности.
ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.
Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.
Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:
- Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
- Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
- Соединительные провода (двух, трех и четырехжильные)
- Два проходных коммутирующих устройства
- Непосредственно светильник
Примерная схема подключения проходных выключателей с двух мест выглядит так:
- Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
- Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
- Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
- Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.
Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:
Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:
- На требуемые места установить перекидные коммутирующие конструкции
- Вывести от них кабели трехжильные
- Монтировать электросветильник, или несколько, заведенные в параллельное соединение
- Вывести от него (них) двужильный кабель
- Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
- Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
- Соединить их так, как описано выше
При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.
Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:
Электрическая коммутация
Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.
В распределительную коробку должно подходить пять проводов:
- 2-х жильный – ноль и фаза от питающей сети;
- 2-х жильный – ноль и фаза от осветительного прибора;
- 3-х жильный – от одного проходного выключателя;
- 3-х жильный – от второго проходного выключателя;
- 4-х жильный – от перекрёстного выключателя.
Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).
Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.
А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:
- Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
- Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
- Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
- Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
- Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.
Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).
Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.
Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.
Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.
Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.
Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
Решение на три точки управления
Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.
Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.
Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.
Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)
Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.
Используются простые одноклавишные приборы.
Принцип работы трёхместной схемы следующий:
- На клемму «common» ПВ1 подключается фаза.
- От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
- От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
- Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
- Вторая клемма световой группы коммутируется с электрическим нулём.
Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.
Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест
К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.
Схемы с управлением более чем из трёх мест
Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.
Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:
Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)
Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.
Дополнительные световые группы
Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.
Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)
При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.
Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.
