Почему всё так сложно
Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.
Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.
При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления
Присоединение силовой цепи
Присоединение цепи управления
| Параметры | Значения |
| Гибкий кабель, мм2 | 1—4 |
| Жесткий кабель, мм2 | 1—4 |
| Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
| Параметры | Значения | |
| Номинальное напряжение Uе , В | перем. тока | до 660 |
| пост. тока | ||
| Номинальное напряжение изоляции Ui , В | 660 | |
| Ток термической стойкости (t°≤40°) Ith , А | 10 | |
| Минимальная включающая способность | Umin , В | 24 |
| Imin , мА | 10 | |
| Защита от сверхтоков — предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, МОм | 10 |
Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.
Габаритные размеры
| Типоисполнение | Размер, мм | ||
| В | С | D | |
| КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
| КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
| КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
| КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
КМИ 48012, КМИ 49512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
| Типоисполнение | Размер, мм | ||
| С | B | D | |
| КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
| КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
| КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
| КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
| КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284
Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
| Типоисполнение | Размер, мм | |
| С | G | |
| КМИ 10910, КМИ 10911 | 80 | 35 |
| КМИ 11210, КМИ 11211 | 80 | 35 |
| КМИ 11810, КМИ 11811 | 85 | 35 |
| КМИ 22510, КМИ 22511 | 93 | 93 |
| КМИ 23210, КМИ 23211 | 98 | 98 |
| Типоисполнение | Размер С, мм |
| КМИ 34010, КМИ 34011 | 114 |
| КМИ 35012 | 114 |
| КМИ 46512 | 114 |
| КМИ 48012 | 125 |
| КМИ 49512 | 125 |
Особенности включения пускателей в трёхфазные сети
Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.
Схема підключення контактора в линию приводится на размещённом ниже рисунке.
Включение контактора 380 Вольт
Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.
Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).
В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.
Работа блокирующих цепей
Подсоединение аппарата через кнопочный пост
Для управления электродвигателем можно установить автономные кнопки с функциями «Пуск» и «Стоп», а можно применить конструктивно законченный блок под названием «Кнопочная станция». Если электродвигатель или любая другая нагрузка является компонентом автоматизированной системы управления (АСУ), то следует организовывать возможность выбора нескольких режимов: автоматический (А), дистанционный (Д), ручной (Р). В режиме А двигатель включает/выключает систему, в режиме Д управление выполняется кнопками «Вперёд»/«Назад», в режиме Р оператор-технолог подходит к исполнительному механизму и крутит руками штурвальчик.
Схема
Схемы подключения отдельных кнопок и кнопочного поста в электрической части совершенно идентичны. Просто при монтажных работах на реальных изделиях надо находить нужные контакты и клеммы.
ФОТО: stroychik.ruКнопочный пост и автономные кнопки
Пошаговая инструкция
Правила монтажа ничем не отличаются от правил работы с другими элементами системы. Можно отметить, что кнопки, кнопочные посты можно монтировать на пульт управления, панель главного щита, можно встраивать в мнемосхему.
Если устройства жёстко закреплены на щите, то монтаж можно вести одножильным проводом. Главное, следить за тем, чтобы при снятии с него изоляции случайно не надрезать сам провод и лишний раз его не перегнуть, а то сломается.
ФОТО: electricalschool.infoДиспетчерский щит с активной мнемосхемой, в которую встроены кнопки и блоки управления
Все монтажные работы следует выполнять при отключённом электропитании. После каждой очередной монтажной операции нужно тестером проверять, чтобы электрическая цепь была сформирована и отсутствовало короткое замыкание.
На современных системах управления электротехническим оборудованием аппаратуру контроля и органы управления часто размещают на больших щитах управления с активной мнемосхемой. Это наглядное представление комплекса оборудования с указанием технологических агрегатов и связей между ними. В мнемосхему встраиваются контрольные приборы, индицирующие факт включения или выключения агрегатов. Рядом встраиваются ключи выбора режимов управления и кнопки дистанционного управления.
Подобные решения были передовыми в прошлом веке. В настоящее время активные мнемосхемы выполняются на экранах компьютеров, и реальные кнопки уступают своё место виртуальным. Но пускатель всё равно остаётся реальным.
Как работает
В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на Вольт переменного напряжения. Иногда прибор начинает гудеть и создавать повышенный уровень шума. При этой схеме большое значение имеет номинальное напряжение катушки. Изменений по фазе А не происходит. Нажатие на кнопку включения замыкает цепь катушки. Для этого применяют схему с нейтральным проводником. С увеличением этих показателей возрастает и степень износа контактов. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Как подключить контактор на 3 фазы, с обмоткой пускателя V? Автоматическое включение контактора также возможно, для этих целей кнопку заменяют или дублируют параллельным включением концевиков или датчиков. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока.
Поиск на сайте
Четвертый символ Х указывает на количество дополнительных контактов. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам. Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель.
Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя.
Третий символ Х означает особенности конфигурации контактора. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия. Схемы управления магнитным пускателем
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

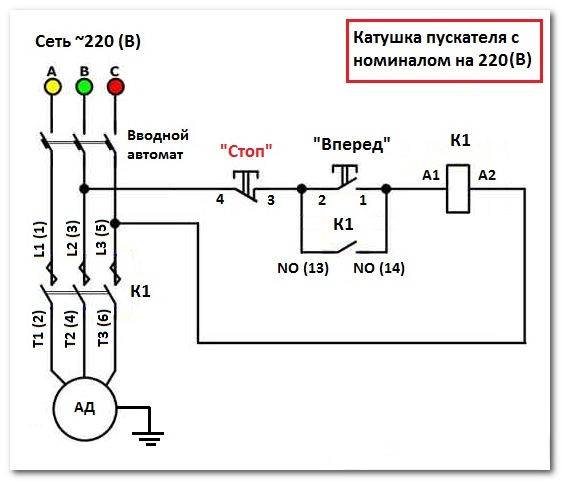

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Тонкости подключения устройства на 220 В
Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.
Особенности силовой цепи
Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.
Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.
Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.
Через магнитный пускатель, оснащенный катушкой 220 В, возможна подача напряжения от дизель- и ветрогератора, аккумулятора, других источников. Съем его происходит с клемм Т1, Т2, Т3
Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.
Изменение цепи управления
Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.
Когда клавиши находятся в одном кожухе, узел называется «кнопочным постом». Любая из них обладает парой входов и парой выходов. У клавиши «Пуск» клеммы нормально разомкнутые (НЗ), у прямо противоположной — нормально замкнутые (NC)
Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.
Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.
Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.
После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.
Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.
Подсоединение к 3-фазной сети
Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.
Одну фазу и «ноль» подключают к соответствующим контактам. Проводник фазный прокладывают через стартовую и выключающую клавиши. На контакты NO13, NO14 ставят перемычку между замкнутым и разомкнутым контактами
Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.
Ввод в схему теплового реле
В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.
Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз
Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.
Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.
Советы и хитрости установки
- Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
- Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
- Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
- Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
Читать также: Механизм для заточки сверл
А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.
В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.
Теперь вы точно подберете идеальный ноутбук для работы или учебы!
Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.
В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.
Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.
Краткое содержимое статьи:
Схема подключения МП
Популярная схема подключения магнитного пускателя через кнопочный пост.
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
- Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.
Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.
Схема с подсоединением катушки на 220 вольт
Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.
На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.
Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.
Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.
Рабочий принцип
Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.
Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».
Как подсоединить тепловое реле?

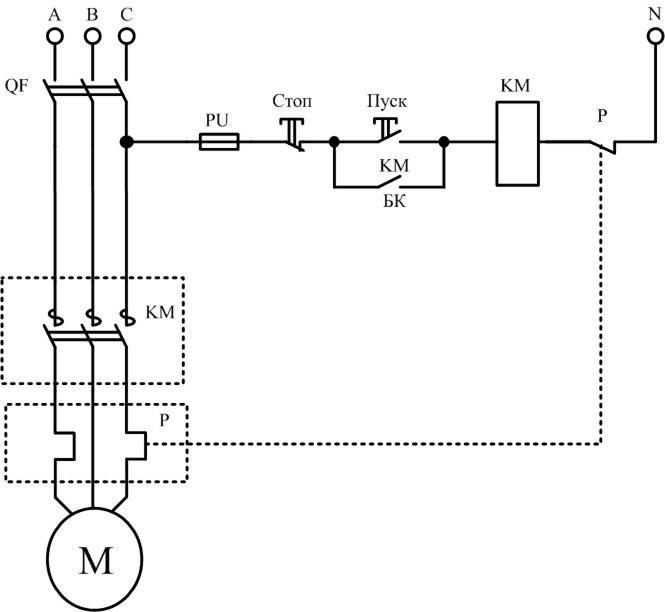

Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).
Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.
Работа реле
Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.
Монтаж пускателей внутри электрического щита
Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.
Устройство и принцип работы
Принцип работы простой. Имеется электромагнитная катушка с подвижным якорем, к которому прикреплены электрические контакты. Если в катушку подать ток, то образующееся магнитное поле втянет якорь внутрь катушки, а якорь потянет за собой прикреплённые к нему контакты. Возникнет новая коммутация внешней электрической сети. Если ток на катушку отключить, то пружинка вернёт якорь в первоначальное положение и внешняя электрическая цепь восстановит свою конфигурацию. В одном устройстве имеется две или три катушки (по числу фаз двигателя). В комбинации замкнутых и разомкнутых контактов они формируют схему управления двигателем.
ФОТО: stroychik.ruУстройство электромагнитного пускателя
Стандартные версии
ФОТО: domikelectrica.ruПример информационной таблички внутри корпуса пускателя
Электромагнитные пускатели имеют цифробуквенное обозначение. По стандартной расшифровке можно выяснить все возможности пускателя: наименование серии, пусковой номинальный ток, возможность работы с реверсивными электродвигателями, степень защиты самого пускателя, наличие управляющих элементов, количество вспомогательных контактов, указания на макроклиматический район использования и др. Внутри корпуса пускателя размещены таблички с дополнительной полезной информацией. Указываются предельные нагрузки, рекомендуемое сечение провода, страна-изготовитель, ссылка на стандарт, информация о наличии сертификата и пр.
Реверсивные модификации
Стандартные реверсивные пускатели скомпонованы в одном корпусе из двух одинаковых пускателей. Для исключения возможности межфазного замыкания схема их соединения собрана таким образом, что работать может либо один пускатель, либо другой. Для выполнения этой задачи задействуются специальные блокировочные контакты.
Реверсивные пускатели обязательно применяются в схемах управления реверсивными асинхронными двигателями и во многих других случаях. Реверс двигателя происходит при смене порядка подключения фаз. Подсистема блокировки не допускает одновременного подключения команды на оба направления.
Тонкости подключения устройства на 220 В
Схема подключения пускателя
Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.
Классическая
Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:
- Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
- Нагрузка. Требуется мощный потребитель.
- Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.
Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.
Специфика силовой цепи
Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.
Как изменить цепь управления
Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:
- клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
- кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
- манипуляции с контактами производятся при помощи импульса управления;
- пусковая кнопка подает напряжение к катушке и генерирует импульс;
- поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
- самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.
Магнитный пускатель останавливается после разрыва последней цепи.
Подключение к трехфазной сети
В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.
Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.
Данная схема подходит для асинхронного мотора.
