Изобретение графа или сэндвич трубы для дымоходов

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

• оцинкованная сталь;
• нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

Монтаж дымохода из сэндвич труб

По типу монтажа:

• вертикальные (внутренние);
• боковые (наружные).

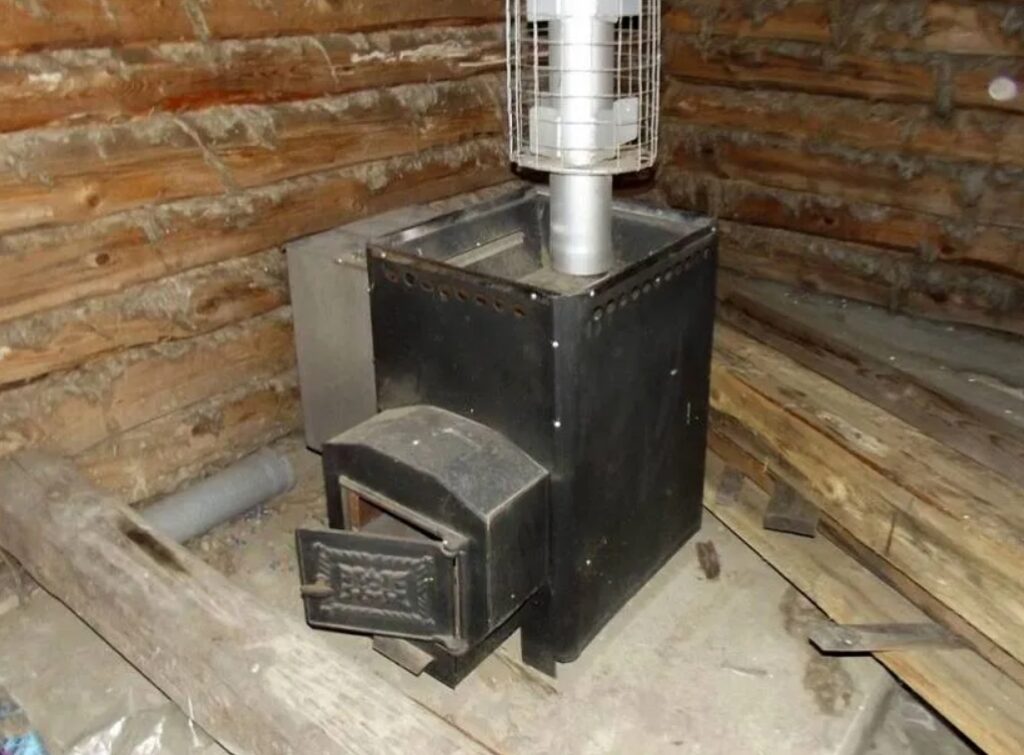

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

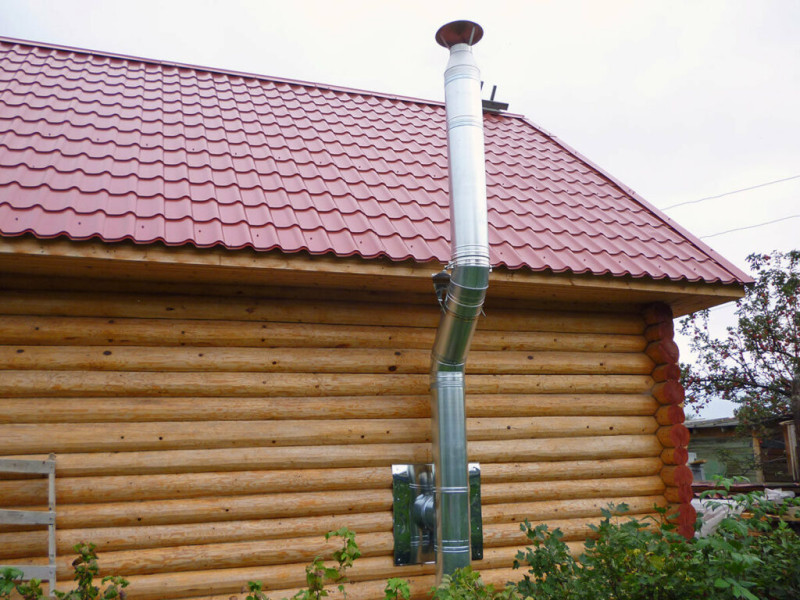

Боковой дымоход в бане

По типу сборки:

• по дыму;
• по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

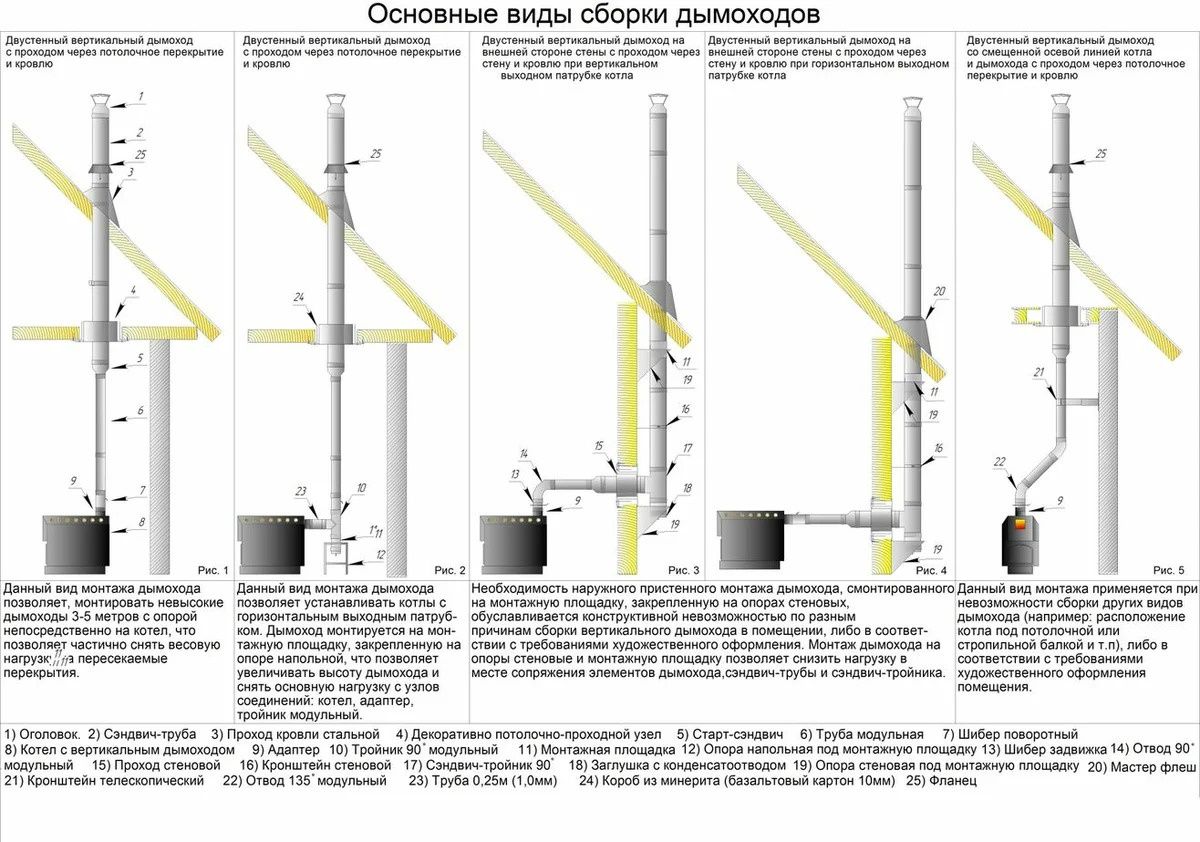

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

Как обеспечить хорошую тягу

Нужное требование для удачной работы печи, котла, камина — присутствие вечной устойчивой тяги. Для ее снабжения нужно исполнить ряд требований:

• Высота дымо отвода обязана быть 5 метров и больше.
• Требуется выдерживать регламентируемую высоту оголовка трубы над коньком кровли, ее величина подчиняется от расстояния между коньком и осью трубы, но не меньше 0,5 м над поверхностью кровли.
• Лучше всего, чтоб дымотвод был прямым и по вертикали. Допустимы наклонные участки под 45 °С. Прибор отопления может подсоединяться практически горизонтальным (уклон 2°) участком длиной до одного метра. Горизонтальный участок может увеличиться до 2 метров при увеличении высоты дымо отвода сверх минимальных 5 метров. Вся длина таких участков в в горизонтальном направлении проекции не обязаны быть больше: для каминов и печей — 2 метров; котлов — 3 метров. Лучше их уменьшить. Всего поворотов не обязано быть более трех.

Нижеуказанных отметок дымоходы выводить невозможно. Выше — можно

Многослойные трубы для печей: зачем они нужны

Печная труба – необходимый элемент отопительной системы работающей за счёт сжигания топлива, она обеспечивает вывод отходов сгорания топлива: угарного газа и дыма. Условия работы дымохода сложно назвать лёгкими. Из-за того что высота печной трубы достигает больших размеров, то материал должен выдерживать высокие вертикальные нагрузки, работа при воздействии открытого пламени и высоких температур тоже предъявляет свои требования. Кроме того материал должен выдерживать постоянные колебания температуры снаружи поверхности трубы и изнутри ее.

Поверхность внутри трубы для печки должна быть гладкой и допускать чистку дымохода, так как при сгорании помимо газообразных продуктов образуется и копоть и сажа, которые оседают на внутренней поверхности печной трубы, затрудняя дымоотвод и грозя опасностью возгорания и последующего пожара.

Сэндвич-труба

Всем требованиям для печных труб соответствуют сэндвич трубы для устройства дымохода. Состоят эти трубы из внутреннего канала из нержавеющей, жаропрочной стали, покрытых слоем минерального утеплителя. Поверх утеплителя устанавливается защитная оболочка, из нержавеющей или оцинкованной стали или листового металла покрытого порошковым защитным покрытием.

Сэндвич-труба с покрытием

Соединительный шов внешней оболочки может быть заварен посредством автоматической сварки или скреплён фальцевым швом.

Для изготовления внутренней трубы используются нержавеющие легированные стали следующих марок:

• AISI430, сравнительно недорогая нержавеющая сталь, нормально выдерживает колебания температур. Крепление чаще всего с помощью фальцевого шва, так как этот металл плохо сваривается;
• AISI439, сталь легированная титаном, что позволило добиться повышенной жаростойкости, имеет хорошие антикоррозионные характеристики;
• АISI316, никель-молибденовая легированная сталь повышенной жаропрочности, рекомендована для котлов на жидком топливе и газовых отопителей;
• АISI304, близкий недорогой аналог 416;
• АISI321, наиболее востребованная жаропрочная легированная сталь, отличается великолепными антикоррозийными и жаропрочными характеристиками;
• АISI106S, сравнительно редко встречающийся жаропрочный сплав, крайне высокие характеристики термоустойчивости, практически не поддаётся коррозии. Применяется для дорогих изделий, работающих при высоких термических нагрузках.

сэндвич труба

Необходимо отметить, что для наружной оболочки применяются как оцинкованные углеродистые стали, так и недорогие легированные, второй вариант более устойчив к воздействию внешних факторов, но в тоже время стоимость изделий с его применением достаточно высока.

В качестве утеплителя для сэндвич труб обычно используют минеральные, негорючие утеплители типа минеральной ваты или базальта.

Устройство

Для соединения модулей труб между собой один край трубы или арматуры имеет раструб, с другой стороны расположена гофрированная зауженная область, которая служит для расклинивания в раструбе и создания надёжного, непроницаемого для газа и дыма  соединения.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Особенности

Сегодня сэндвич-труба для дымохода всё чаще применяется в обустройстве отопительных систем. Это обусловлено высоким качеством применяемых материалов, работоспособностью и долгим сроком службы конструкции, эстетичным внешним видом. Используется сэндвич-труба повсюду.

Устройство сэндвич-трубы для дымохода

Интересное название труб «сэндвич» полностью отражает принцип устройства конструкции. Дымоход включает в себя три слоя, а именно пара труб, которые находятся одна в другой, и тепловая изоляция, которая заложена между ними. Нержавеющая сэндвич-труба имеет свои индивидуальные свойства, из-за которых, собственно, зачастую им и отдаётся предпочтение.

Установка дымохода с одним слоем часто нерациональна при строительных работах дома. На это есть свои причины, главная – скопление паров воды при температурных различиях продуктов горения, что отводятся из помещений, и воздуха за стенами жилища.

При использовании трубы для дымохода из нержавейки типа сэндвич этот вопрос решается сам собой из-за присутствия утеплительной прослойки, которая имеет низкий коэффициент тепловой проводимости. Однако сборник конденсата стоит всё равно поставить.

Толщина утеплительного слоя должна быть минимум 25 мм, но может достигать и 60 мм.

Сэндвич-трубы выпускаются разных размеров, поэтому выбрать нужную модель по диаметру и длине не составит труда. Ассортимент данного рода устройств включает в себя различные элементы соединения. Таким образом, соединить все углы, удлинения и переходники будет легко и осуществляется это просто.

Эффективность удаления сгораемых продуктов из жилого помещения будет зависеть от количества препятствий (трубных изгибов и поворотов), которые находятся на их пути. Вариант в идеале – единственный поворот 90 градусов вверх. В случаях, когда это не возможно, старайтесь, чтобы число поворотов было не больше трёх.

Причины такого непродолжительного срока службы могут быть разные. Это и брак в производстве, и неверно выбранный тип для конкретного котла.

Чтобы конструкция была работоспособна максимально долгое время, требуется вовремя делать профилактическую чистку.

Про особенности керамических дымоходов можно прочитать здесь.

Монтаж сэндвич труб: основные моменты

Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!

Варианты сэндвич труб для бани

Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.

На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.

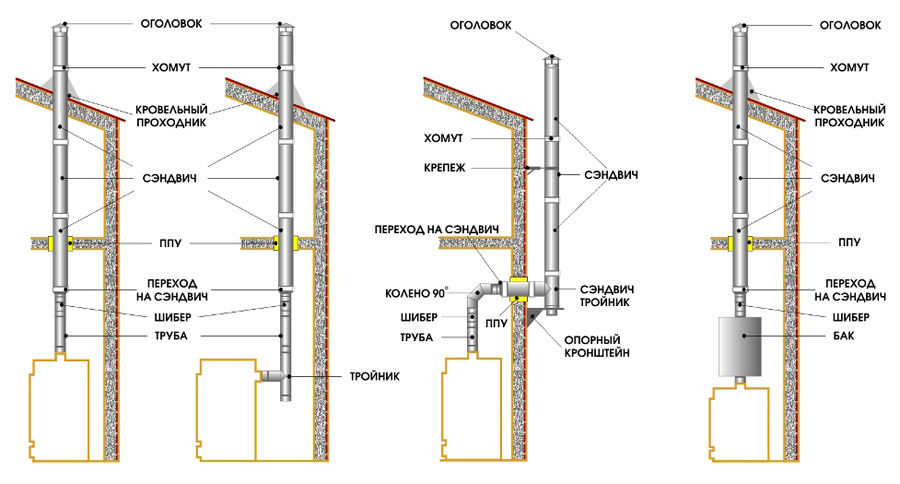

Способы монтажа труб сэндвич

Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.

Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.

Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, , но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.

Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.

В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.

На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.

Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.

У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!

Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.

Внешний и внутренний дымоход: своими руками или с помощью профессионалов?

В сети можно найти многочисленные схемы подключения внешних и внутренних труб, их конструкций и методов крепления. Но монтировать дымоход своими руками – это всегда большой риск. Так как дело касается пожарной безопасности, сохранности имущества, жизни и здоровья жителей дома, рекомендуется пользоваться услугами проверенных специалистов.

Проведение работ по монтажу профессионалами имеет следующие плюсы:

• подготовка плана работ с учетом всех технических особенностей строения
• гарантия на проведенные работы
• гарантия высокого качества сборки и монтажа
• гарантия соблюдения всех требуемых норм, включая установленные законодательством
• учет всех нюансов и особенностей дымоотводящей системы
• высокая оперативность работ
• гарантия пожарной безопасности

Установка дымохода снаружи здания

К монтажу дымохода снаружи помещения прибегают, чтобы избежать загромождения внутреннего пространства и при невозможности проделать отверстие в кровле (межэтажном перекрытии). Монтаж начинается также, как и при установке дымохода внутри дома. Установив стартовый фитинг, прикрепляют к нему горизонтальную трубу или прибегают к использованию колена с нужным углом поворота.

В стене потребуется проделать техническое отверстие, через которое будет пропущена секция дымоотвода. Проводится эта операция таким образом:

1. Аккуратно разбирается небольшой участок для обустройства технического отверстия.
2. Дабы обеспечить надежность крепления секции дымохода, дополнительно укрепляется место вокруг нее. Для этого можно воспользоваться деревянными брусками или купить в строительном магазине специальные элементы.
3. Укрепив отверстие для перехода, приступают к монтажу дополнительно оснащенного полозьями кронштейна, чтобы облегчить прохождение трубы.
4. Производится соединение с кронштейном тройника (переходника). К этому элементу будут подсоединяться с двух сторон трубы канала.
5. Стену вокруг прохождения дымохода прикрывают фанерным листом. К фанерному слою производят крепление асбестового листа, накрываемого полосой оцинкованного металла.
6. Предусматривая возможность возникновения коррозии, крепежные элементы вскрываются лаком, используемым для металлической поверхности.
7. Пропустив через отверстие секцию дымохода, оставшееся свободным пространство заполняют слоем теплоизоляционного материала толщиной порядка 150 мм.
8. Выведенный на внешнюю сторону здания конец трубы завершают тройником с глухой заглушкой в нижней части. При необходимости под выведенный наружу участок подводится опорная консоль.
9. Предваряя начало вертикальной сборки канала дымохода, на поверхности стены устанавливаются кронштейны, расстояние между которыми не превышает двух метров. Как производить монтаж, какие крепежные элементы подобрать для проведения решают, исходя из того, что представляет собой обшивка или материал постройки. Высотные работы потребуют применения лестницы, возможно – подъемного крана. По мере установки конструкции ее устойчивость поддерживается надеванием специальных колец-обручей, являющихся частями кронштейнов.
10. При возвышении конструкции над кровлей на полутораметровую высоту стоит озаботиться установкой дополнительных растяжек, чтобы обеспечить большую устойчивость.
11. Завершается установка закреплением оголовка.

Конструкция сэндвич-трубы устроена таким образом, что нижнюю часть внутреннего контура вставляют «по дыму», исключая его проникновение в окружающее пространство. Верхнюю часть выполнили так, чтобы последующее подключение труб происходило «по конденсату», не допуская его попадания в слой утеплителя. Стекание конденсата происходит без проникновения внутрь конструкции сэндвич-трубы.

Проведение монтажа сэндвич-трубы собственными силами представляется вполне возможным. При этом следует помнить о недопустимости ошибок и пренебрежения пожарной безопасностью. Герметично собранная и прочно установленная конструкция из правильно подобранных материалов при своевременно проводимом несложном обслуживании гарантированно прослужит, по крайней мере, полтора десятилетия.

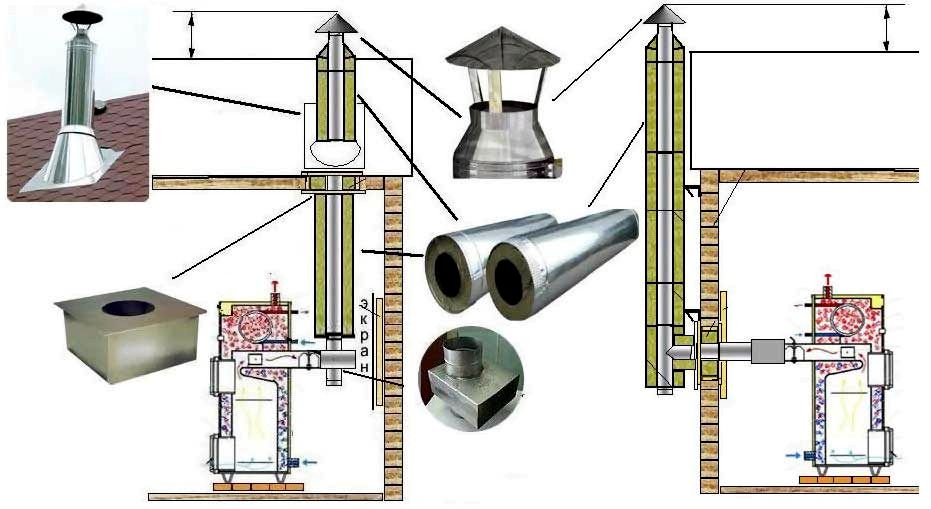

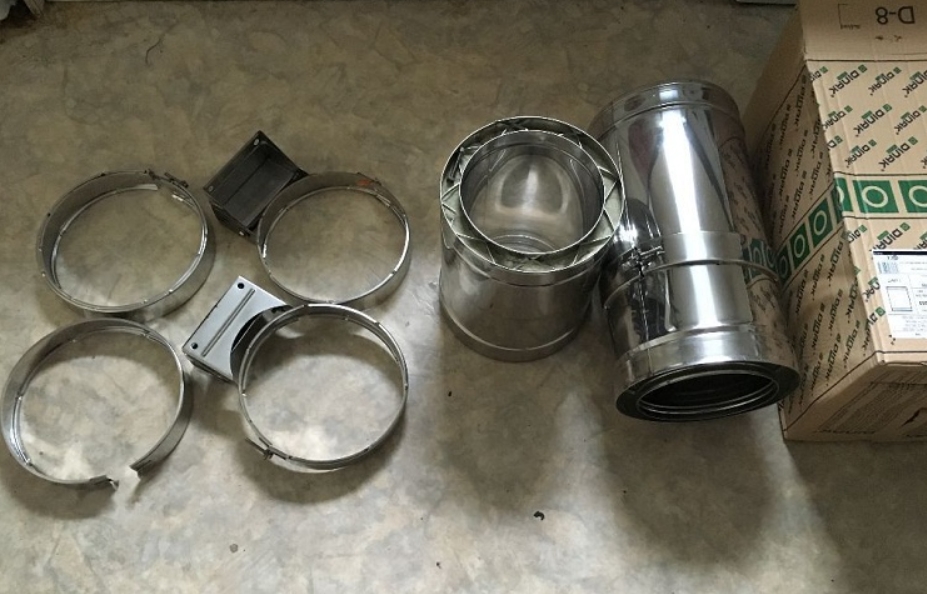

Основные комплектующие дымоходной системы из сэндвича

Сэндвич труба — это конструкция из двух цилиндрических модулей большего и меньшего размера. В качестве утеплителя между ними используется базальтовая вата или полистирол.

Кроме этих двух основных элементов, в составе конструкции:

• крепеж — метизы для фиксации дымохода к стене и кровельному пирогу (болты, гайки, шпильки, саморезы) ;
• хомуты — кольцевые элементы, опоясывающие трубу и фиксирующие ее неподвижно за счет опоры в стене;
• модуль шиберной заслонки — элемент, необходимый для регулирования тяги за счет уменьшения/увеличения проходного отверстия;
• защитные элементы, служащие изоляторами при прохождении трубы через перекрытие или стену.

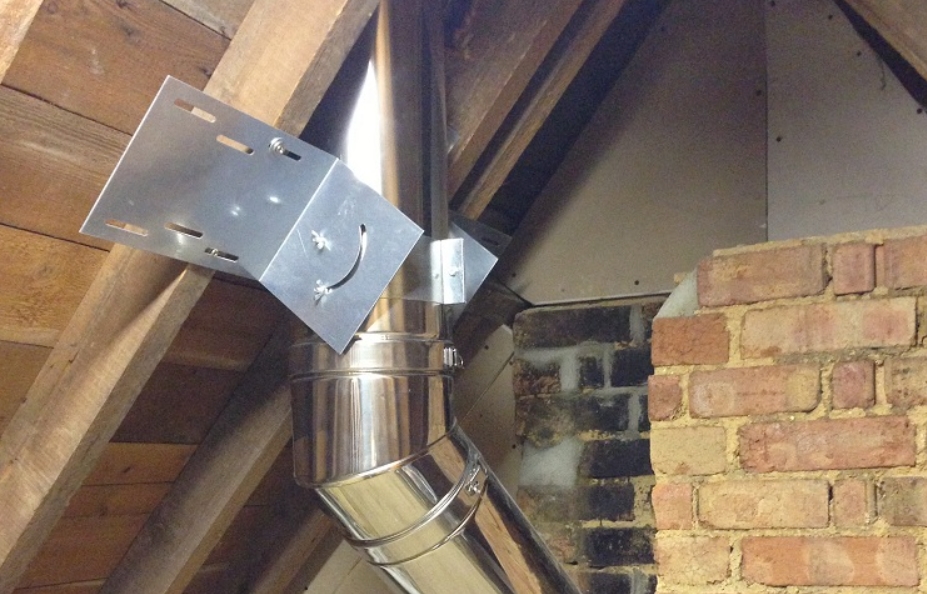

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Уход и обслуживание дымохода из нержавейки

 Чтобы дымоход работал исправно долгие годы, пользуйтесь им с учетом простых правил:

• перед первым розжигом проверьте систему на наличие посторонних предметов, в качестве которых часто выступает строительный мусор, случайно оставленный при монтаже;
• никогда не сжигайте в печи бытовые отходы – копоть и сажа быстро засоряют систему;
• не используйте смолистые дрова – оседающие при сгорание смолы накапливаются в дымоходе за считанные дни.

Текущий уход за дымоходом крайне прост:

• проверять на наличие сажи через ревизионный элемент;
• своевременно чистить;
• следить за состоянием трубы на крыше.

Последнее актуально в первую очередь для металлической кровли. Нередко в таких конструкциях труба начинает ржаветь. А значит хозяину дома необходимо будет принимать срочные меры – покупать новый элемент на замену или реанимировать повреждённый.

Подбираем дымоход видео

Устройство

Оно очень простое. Сэндвич-дымоход представляет собой «трубу в трубе». Между трубами находится слой утеплителя. В качестве утеплителя используется минеральная вата или базальтовое волокно. Вот и все.

Преимущества сэндвич-труб для дымоходов по сравнению с обычными одноконтурными трубами:

• более высокая скорость прохождения топочных газов по дымовому каналу;
• существенно меньший объем конденсата;
• более низкая температура наружной трубы;
• возможность наружного монтажа;
• меньший (140мм против 250мм у неутепленных труб) размер проема при проходе через перекрытия, стены и другие конструкции из горючих материалов.

Из недостатков сэндвич труб следует отметить только более высокую цену и чуть более сложный монтаж. Впрочем, о монтаже я расскажу ниже.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.
