Советы по выбору подъемно-поворотных ворот
Главное, на что стоит обратить внимание при выборе, это качество материалов. Хорошие подъемно-поворотные конструкции стоят достаточно дорого, но это и не та вещь, на которой следовало бы экономить
Не стоит рассматривать самые дешевые варианты, так как толщина металла в них всего несколько миллиметров. Это серьезно сказывается на надежности. Единственное, на чем можно сэкономить при покупке такой конструкции, это автоматика. Она добавляет свою порцию комфорта, но и стоит недешево.
Отдельного внимания заслуживает само полотно. Оно должно быть изготовлено из прочного и толстого металла либо сэндвич-панели. Второй вариант уже имеет утеплитель внутри, поэтому в дополнительном сохранении тепла не нуждается.
Возможности автоматизации
Первоначально гаражные секционные ворота изготавливались исключительно механическими, поэтому поднимать и опускать их требовалось вручную. Сегодня же наибольшей популярностью пользуются автоматизированные конструкции, которые получили мощный электропривод и простейший блок управления.
Автоматизировать подъём ворот можно следующими способами:
- привод закрепляется на потолке и соединен с подъемным механизмом цепями и тросами;
- осевой привод расположен сбоку от центральной верхней оси, что позволяет поднимать мощные и тяжёлые полотна.
В первом случае затраты на такую автоматизацию будут не слишком высоки, однако этот вариант подойдёт лишь для полотен, габариты которых не превышают 2,5−3 метра. В гаражах с большим проемом устанавливают мощные осевые приводы, обеспечивающие плавность подъема и опускания двери. При этом имеется возможность использования тяжелых металлических дополнительно утепленных секций, вес которых превышает 200 кг и более.
Используемый блок управления может получать сигналы как от стационарного пульта, расположенного на стене внутри гаража, так и от дистанционного брелока с радиопередатчиком и приемником. В редких случаях используют продвинутые системы со встроенным микропроцессором, который принимает сигнал по вайфаю от специального приложения, что позволяет управлять открытием и закрытием створок с компьютера или смартфона. Наибольшее распространение получили автоматизированные модули с брелоком, которые одновременно функциональны, просты в использовании и имеют доступную стоимость.
При выборе секционных гаражных ворот необходимо учитывать способ запирания. Чаще всего применяется встроенный замок ригельного типа, установленный сбоку или по центру полотна. Это универсальная и простая в эксплуатации конструкция, которая гарантирует автомобилю максимальную степень безопасности. В редких случаях используют пружинные засовы, закрывающие двери изнутри помещения. Такие ворота выполняются исключительно механическими и могут использоваться лишь с гаражами, которые имеют соединение с жилыми комнатами в доме.
Стандартные размеры
При проектировании гаражного строения необходимо с особой тщательностью подойти к размерам воротных конструкций.
Излишняя высота проёма потребует дополнительных расходов на материал, станет причиной снижения температуры внутри бокса, что создаст менее комфортные условия для автовладельца и его машины.
Особенно такое возможно в зимнее время, когда высота проёма снижается на толщину снежного покрова.
К тому же нужно учитывать, что со временем хозяину автомобиля придётся устанавливать багажник на крышу, а его размеры не позволят въехать машине в гараж.
По ширине конструкция должна иметь такие размеры:
- Легковое авто – от 2,5 м.
- Микроавтобус – от 2,8 м.
- Гараж с двумя машинами – от 5,2 м.
- L – глубина вхождения ворот внутрь помещения.
- h – высота перемычки или расстояние от верхнего края проема до потолка.
- H – высота проема.
- b1-b2 – расстояние от края проема до боковой стены.
- B – ширина проема.
Мы уже отмечали в статье размеры каждого из типов конструкций ворот для гаража.
В таблице указаны максимальные и минимальные размеры для автомобиля среднего класса.
| Тип конструкции | Минимальная высота (м) | Максимальная высота (м) |
| Подъёмно-поворотные | 2,25х1,92 | 5х2,13 |
| Секционные | 2,0х1,8 | 5,0х3,0 |
| Роллетные | 2,0х1,5 | 6,0х5,0 |
| Распашные | 2,25х1,8 | 4,2х2,7 |
| Раздвижные | 2,25х1,8 | 4,0х2,2 |
Дополнительные элементы для расширения функционала
Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.
Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.
Секционные ворота с калиткойКалитка с высоким порогом
«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.
Калитка в гаражные ворота
Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.
Гараж на два автомобиля. Ворота с калиткой и без
Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.
Встроенная калитка, вид изнутри
Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:
- многообразие типов монтажа;
- широкая цветовая палитра дверей, коробок, фурнитуры;
- возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.
Тандем ворот и двери дополнит и украсит фасад здания.
Секционные ворота и боковая дверь
В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.
Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.
Дополнительные декоративные элементы для прямоугольных окон:
- комплект вставок «рассвет»;
- вставка «прямой крест».
Оконные рамы и вставки изготавливаются белого и коричневого оттенков.
Цены на ворота
ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»
Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.
Задвижка для запирания ворот изнутри
Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.
Устройство экстренного открывания дверей для секционных ворот
Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.
Замок ригельного типаПривод AnMotors ASG 600 3KIT-L
Современная автоматика работает даже при температуре минус 20 градусов.
Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.
Механизм разблокировки электропривода
Гаражные ворота подъёмные
Ворота данного вида менее популярны, что объясняется особенностями их конструкции. Вертикально поднимающееся при открытии полотно требует большого пространства под потолком строения.
Поэтому более удачным вариантом представляется подъемно-поворотная конструкция гаражных ворот, полотно которых при подъеме поворачивается и компактно размещается под потолком благодаря специальному механизму. В закрытом виде конструкция отличается особенной герметичностью. Компактные и прочные модели удобны в монтаже и избавляют хозяина гаража от необходимости расчистки снега перед воротами.
Однако конструкция изделий требует установки небольшого порожка при въезде в гараж. Кроме того, между автомобилем и воротами всегда должно оставаться расстояние не менее 1 м. Иначе во время открытия ворот полотно может повредить машину. Для установки таких ворот требуется прямоугольный проем. В случае повреждения полотна придется менять его полностью, проведение частичного ремонта не представляется возможным. К недостаткам относятся также слабая теплоизоляция ворот и довольно низкая способность противостоять взломщикам.
Влияние типа гаражных ворот на размеры проема
Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.
На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

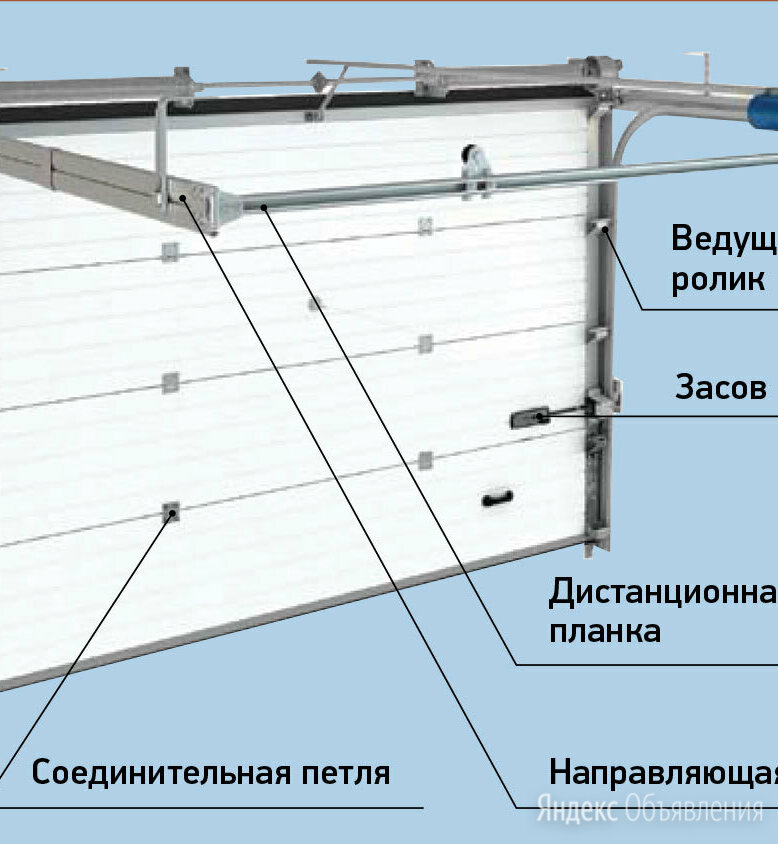

Секционные конструкции
Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.
При расчете их габаритов учитывают:
- наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
- свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.
На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.
Рулонные роллетные
К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.
Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.
Подъемно-поворотные створки
Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.
Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.
Распашные
Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.
Откатные ворота
Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.
Подъемно-поворотные

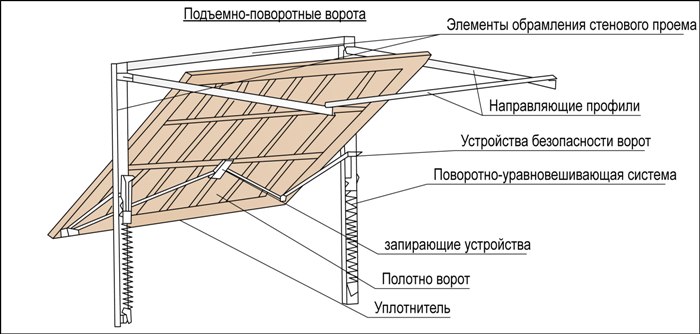

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.
Подъемно-поворотные автоматические ворота — требуется место под потолком
Виды подъема
Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:
- Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
- Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.
Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.
- Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
- Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.
Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна
При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет
Достоинства и недостатки
Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).
- Необходимое для открывания ворот место перед гаражом становится значительно меньше.
- Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.
Полотно не мешает при выезде.
- Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
- Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
- В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
- Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.
В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.
- В совсем низких гаражах такую систему не поставишь.
- Большая парусность, что требует большей мощности привода.
Вручную требуются солидные усилия.
- Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
- Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.
Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.
Полезные советы
На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов
При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления.
Требуйте только качественный полиуретановый наполнитель, если остановились на панелях
Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства.
Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер.
Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность.
Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто.
Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.
Уточните, осуществляется ли гарантийное обслуживание ваших ворот
Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки.
Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.
Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.
Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности.
Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

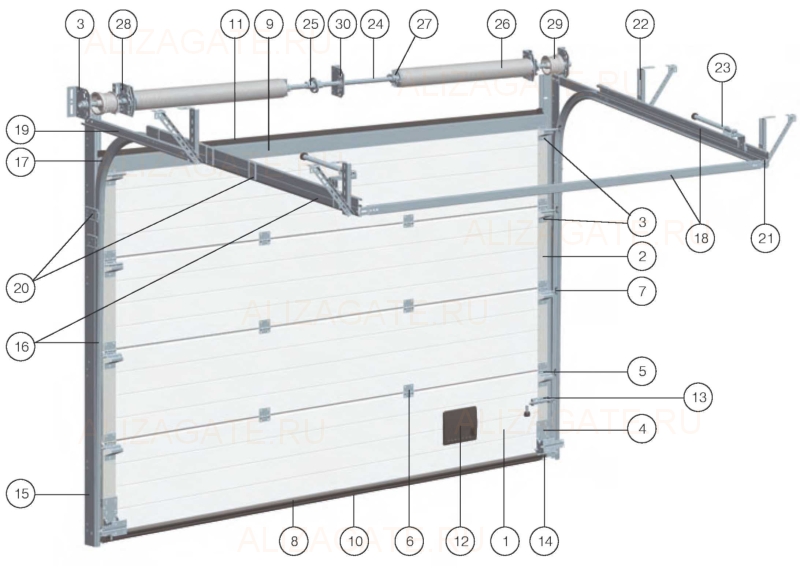

Подъемный механизм

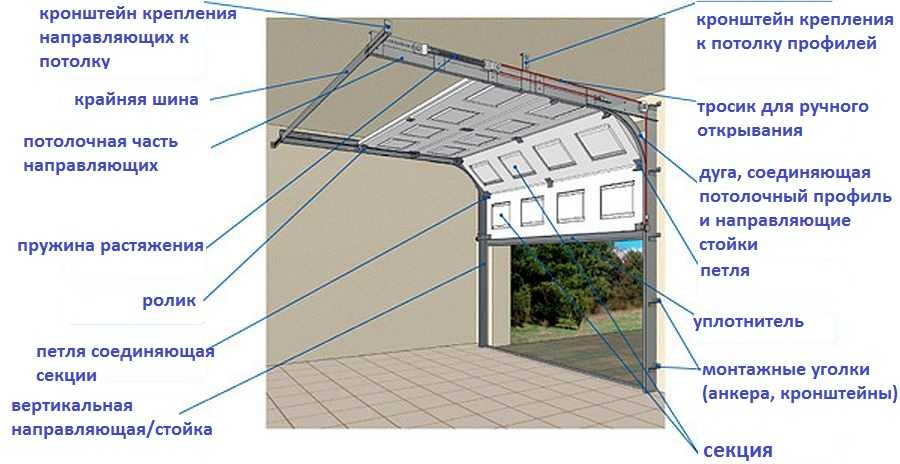

Секционные гаражные ворота поднимаются за счет силы натяжения пружин. Есть два типа механизмов:

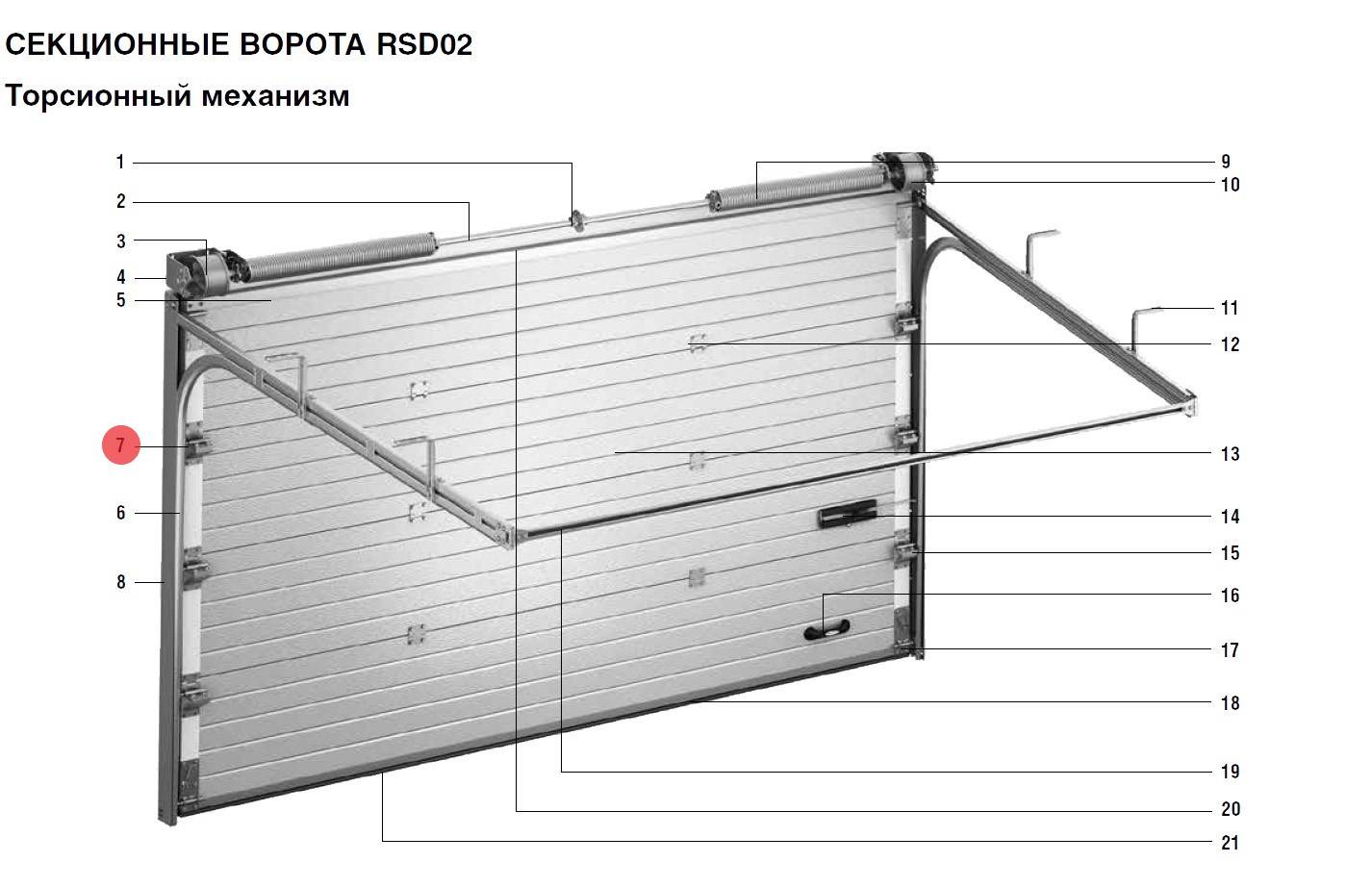

- С торсионными пружинами, установленными на валу. Вал располагается в верхней части конструкции — над проемом. Когда секционные гаражные ворота закрыты, торсионные пружины находятся в состоянии покоя. Когда полотно начинает подниматься, они скручиваются, накапливая силу упругости. Она высвобождается, когда полотно идет вниз.
Торсионные пружины располагаются на валу, расположенном в верхней части конструкции - С пружинами растяжения. Пружины установлены в боковых стойках (направляющих). При подъеме полотна, они растягиваются, при опускании — возвращаются в исходное положение.
Какой подъемный механизм для секционных гаражных ворот выбрать? Все зависит от того, отапливаемый гараж или нет. В торсионных механизмах больше регулировок, которые позволяют регулировать плотность прилегания полотна. Так что для отапливаемых гаражей больше подходит торсионный механизм.
Пружины растяжения крепятся на стойках. В целом, монтаж такой конструкции проще
Но торсионный механизм подъема требует наличия более высокой притолоки и стоит значительно дороже варианта комплектации на основе пружин растяжения. Зато является более надежным — рассчитан на более интенсивное использование может устанавливаться на гаражах с интенсивным движением.
Как правильно монтировать ворота своими руками
В качестве примера стоит рассмотреть монтаж распашных ворот, который является самым простым для рядового человека. Для сооружения конструкции понадобится пройти три этапа:
- Создание несущих стоек. Потребуется основа для стоек (забор или самостоятельное изготовление опор из металла, дерева или бетона). Полученные балки требуется установить одним из способов: вбить стойку в землю или вырыть яму и залить ее бетоном. Далее столбы объединяются съемной планкой. Выбрать и приварить петли к стойкам, на которых будут держаться створки.
- Создание створок. Легче всего их приобрести, но можно и сделать самостоятельно. Для этого нужно подобрать материал, осмотреть его на наличие коррозии. Перед началом операции производится очистка специальной щеткой и обезжиривание поверхности. Полученные при работе швы нужно зашлифовать, после чего покрасить получившиеся створки.
- Установка створок. Последний этап – установка створок. Необходимо подвесить створки и наделить их на петли. Если процедура проведена верно, то створки будут легко открываться и закрываться, в противном случае придется улучшать конструкцию.
При желании создания своими руками гаражных складных ворот можно пользоваться подобной инструкцией. Отличия будут заключаться лишь в создании створок, каждый элемент которых должен идеально подходить друг к другу без зазоров. Как вариант – разрезать цельный лист на несколько секций. Для улучшения теплоизоляции – установить между секциями специальный материал.
Инструкция по установке ворот
Инструкция по установке будет зависеть от нескольких факторов: типа механизма, вида ворот, от производителя и конкретной модели. Не существует общей инструкции, которая бы подошла под любые ворота. Поэтому, при отсутствии пошагового руководства, следует обратиться к интернету и найти ее самостоятельно, либо отправиться к профессионалам, которые возьмут все заботы на себя.
Так кто же все таки лучше?
Стоимость
Простота сборки
Теплоизоляция
Гарантия
Соотношение цена/качество
Doorhan 21
Стоимость
Сложность сборки
Теплоизоляция
Гарантия
Соотношение цена/качество
Alutech 23
Стоимость
Сложность сборки
Теплоизоляция
Гарантия
Соотношение цена/качество
Hormann 22
Стоимость
Сложность сборки
Теплоизоляция
Гарантия
Соотношение цена/качество
Советуем расслабиться, любой из вариантов будет хорошим выбором. Дорхан выбирают, когда нужны дешевые ворота, без переплаты за лишние функции. Алютех это золотая середина, качественные и относительно доступные ворота, отвечающие всем мировым стандартам, особенно выделим серию Prestige, за массивную конструкцию, нержавеющую фурнитуру и двойные ролики. А вот с Херманн все не так однозначно. Акционные Renomatic 42 будучи действительно доступными воротами быстро стали популярными, особенно помня о 10-летней гарантии. А LPU42 и LPU67 по прежнему, премиальный продукт, для состоятельных людей. Компания ВОРОТА-ГРУПП.РФ является официальным представителем всех трех заводов, поэтому у нас Вы можете заказать ворота в гараж, навес, или загородный коттедж, по низким ценам, с доставкой и монтажом в Москве, и по всей территории Московской области. Мы также можем оформить доставку в Ваш регион, транспортной компанией.
Рассчитать ворота? Звоните!
8 (495) 532-47-90
Как выбрать гаражные автоматические ворота
Сегодня большим спросом пользуются ворота с автоматическим приводом. Однако, не каждый знает, как выбрать гаражные автоматические ворота, чтобы они смогли удовлетворить на все сто. Прежде всего, стоит сказать, что автоматический привод устанавливается во всех типах ворот.
- Рулонные ворота оснащены им по умолчанию, для остальных его необходимо приобретать дополнительно.
- Электропривод работает практически бесшумно, он оснащается аккумуляторами, поэтому не зависит от электропитания.
- Вместе с приводом обязательно стоит приобрести дистанционную систему управления воротами, при помощи которой можно открыть ворота, не выходя из авто, что очень удобно при непогоде, а также в целях безопасности.
Более подробно о выборе автоматических гаражных ворот можно узнать на видео:
