Фундамент из блоков ФБС своими руками

Блок ФБС что такое?

Блок ФБС – это монолитный строительный элемент, изготовленный из железной арматуры и бетона, который используется для создания перекрытий, стен подвалов и, конечно же, фундаментов.

Его качество напрямую зависит от выполнения следующих условий на этапе производства:

• использование специальных форм;
• соблюдение точного рецепта основного материала;
• использование арматуры;
• применение вибропрессования, которое помогает плотно укладывать массу;
• пропаривание элементов в специальных камерах.

При покупке блоков необходимо в основном ориентироваться на то, насколько высок показатель граничной нагрузки на него, все необходимые нормы указаны в ГОСТе, их нужно только сверить на идентичность. Расширяют ассортимент данного товара усовершенствованные виды блоков для определенных условий окружающей среды, а также для разных видов работ:

1. Стойкость по отношению к кислотной среде. В состав смеси добавляется гранитный щебень, за счет которого и повышается устойчивость к повышенной кислотности почвы.
2. Стойкость по отношению к очень низким температурам. Добавление специальных присадок, позволяет бетону легче переносить сильные перепады температур, как со знаком «плюс», так и со знаком «минус».
3. Наличие нескольких видов блоков ФБС, которые могут использоваться как для монтажа спецтехникой, так и своими руками. Блоки больших размеров, которые предназначены для монтажа при помощи спецтехники, имеют вес от 350 до 1400 кг. Блоки меньших размеров, которые можно использовать для ручной кладки, весят около 30 кг.

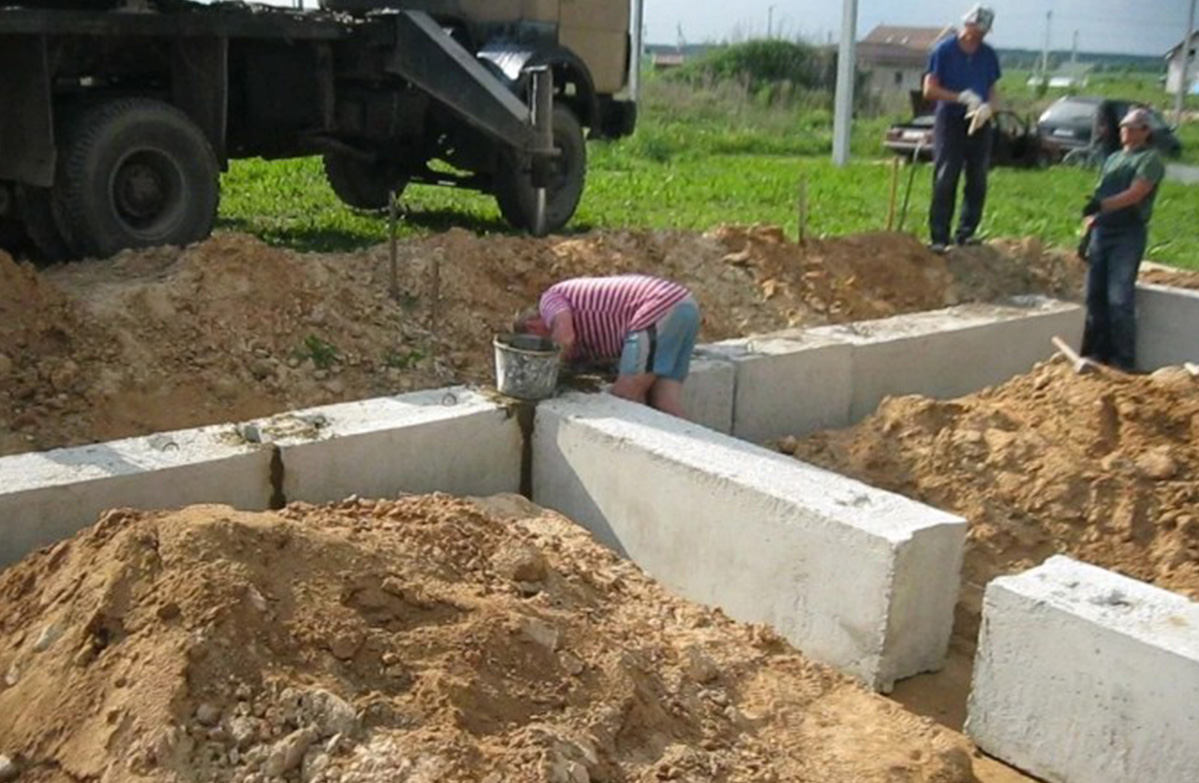

Монтаж блока

Монтаж блоков имеет следующие особенности:

• При строительстве необходимо использовать подъемный кран
• Работы проводятся в специально выкопанном котловане
• Начинать укладку блоков следует от угла здания
• В первую очередь укладывается ряд блочных конструкций для внешних стен дома, далее – для внутренних стен.
• Перед началом работы необходимо возвести дренажную подушку. Состав – слои песка и мелкого гравия. Высота подушки – 15 см.
• Перед установкой конструкции на поверхность накладывается слой свежего раствора цемента толщиной 1,5 см
• Следите за выравниванием слоев. Каждый слой необходимо проверять на специализированном оборудовании.

1. уровень – для выравнивания горизонтальных слоев
2. откос – для выравнивая углов и вертикальных конструкций.

Преимущества ФБС-блоков

Бетонные блоки уже армированы и хорошо переносят воздействия окружающей среды

ФБС-блоки у профессиональных строителей довольно популярны. Это можно объяснить довольно большим списком преимуществ этого материала. Давайте рассмотрим их более подробно:

1. Высокий показатель морозостойкости.
2. Большое разнообразие выпускаемой продукции.
3. Невысокая цена изделия.
4. Невосприимчивость блока к влиянию окружающей среды.

При создании блоков производители стараются учитывать все возможные варианты использования. Поэтому в процессе изготовления в бетон добавляют особые компоненты, которые обеспечивают дополнительную устойчивость к влаге или морозу.

Разные размеры конструкций позволяют подобрать блоки под любой размер фундамента

Нередко ФБС-блоки производят для определенных условий, поэтому они могут иметь разные размеры, конфигурацию и состав компонентов. Благодаря этому, каждый покупатель сможет подобрать материал под свои собственные нужды.

С использованием ФБС-блоков процедура возведения не отнимет много времени, а ее выполнение будет гораздо легче. Также блоки практически невосприимчивы к агрессивным средам, поэтому их довольно часто используют при постройке домов в грунтах с высоким показателем кислотности.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Что такое фундамент из блоков ФБС — описание

Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).

Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.

Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.

ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:

• Высота 28 или 58 см.
• Ширина 30, 40, 50 или 60 см.
• Длина 118 или 238 см.

Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.

Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.

Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.

На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.

В чем особенности, преимущества и недостатки

Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.

Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.

Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.

Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:

• Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
• Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
• Долгий период эксплуатации.
• Не нужно монтировать опалубку и арматуру.
• Возможность работы при любой температуре.

Помимо достоинств, у ФБС есть и недостатки:

• Высокая цена.
• Низкая теплопроводность.
• Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.

Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).

Описание строительных блоков 20×20×40

Строительным материалом для возведения столбчатого фундамента являются бетонные блоки габаритами 20×20×40, представляющие собой монолитные изделия. Технология их производства заключается в использовании бетона марки М100 или М150 и применении вибростанка или пресса для отлива блоков.

Использование таких элементов для закладки фундамента обосновано следующими объективными причинами:

• Габариты блока выгодно соизмеряются с его весом. Масса в пределах 30 – 32 кг достигается за счёт наполнителя. Благодаря этому фактору укладка блоков значительно упрощается.
• В заводских условиях достигаются точные габариты каждого элемента. Погрешность существует, но совсем незначительная. За счет этого достигается правильная геометрическая форма столба.

Специалисты советуют при закупке материала проверять размеры блоков посредством специально заготовленного шаблона. Габариты элементов разных партий могут отличаться, что повлечёт некоторые неудобства при работе, а соответственно скажется на готовом результате.

Строительные блоки 20х20х40Источник kak-sdelat-fundament.ru

Фундамент из блоков 20×20×40 укладывается путём сооружения столбов с сечением 40×40. Это оптимальный вариант для оснований сборного типа. Специалисты советуют при укладке блоков выполнять перевязку после каждого ряда.

Советы специалистов

Как класть блоки на фундамент, чтобы добиться лучшего качества? Для облегчения данного процесса следует придерживаться советов опытных специалистов:

• на готовый фундамент укладывают гидроизоляцию, которая предотвратит распространение влаги от грунта на стены;
• для более надежной фиксации рекомендуется покупать материалы со специальными пазами;
• установку направляющего шнура лучше всего производить по внешнему обрезу газоблока, что облегчит его монтаж;
• перед установкой газобетона по его поверхности рекомендуется пройтись теркой для удаления мелких неровностей;
• если в процессе монтажа остается зазор в 10 см, рекомендуется уменьшить размер нескольких блоков, а не устанавливать небольшой кусочек;
• уменьшенные куски желательно укладывать с разных сторон, а не подряд;
• неровности фундамента легко нивелировать толщиной цементно-песчаного раствора;
• для увеличения прочности ограждающих конструкций между третьим и четвертым рядом рекомендуется уложить арматуру диаметром 6-8 мм;
• дополнительное армирование стен следует производить через каждые 3-4 ряда по всей их высоте;
• при монтаже каждого ряда следует не забывать о перевязке, что значительно повышает стойкость ограждающей конструкции.

При этом все перечисленные операции может выполнить даже начинающий строитель.

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

• Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
• На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
• Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

• Обустраиваем невысокую опалубку для нижнего армопояса.
• Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
• Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

• Заливаем бетонный раствор.
• По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

• После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
• Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

• Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
• Выполняем все необходимые работы по гидроизоляции фундамента.

И только после этого производим засыпку траншеи.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

• скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
• универсальность — возможность построить фундамент любой сложности;
• надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
• стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
• простота монтажа — не требуется опалубка;
• строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

• цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:

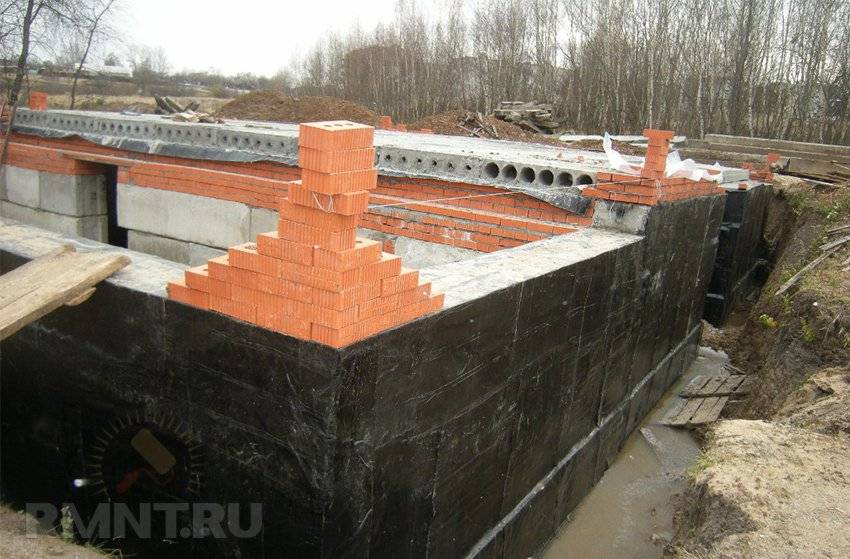

• потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
• низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

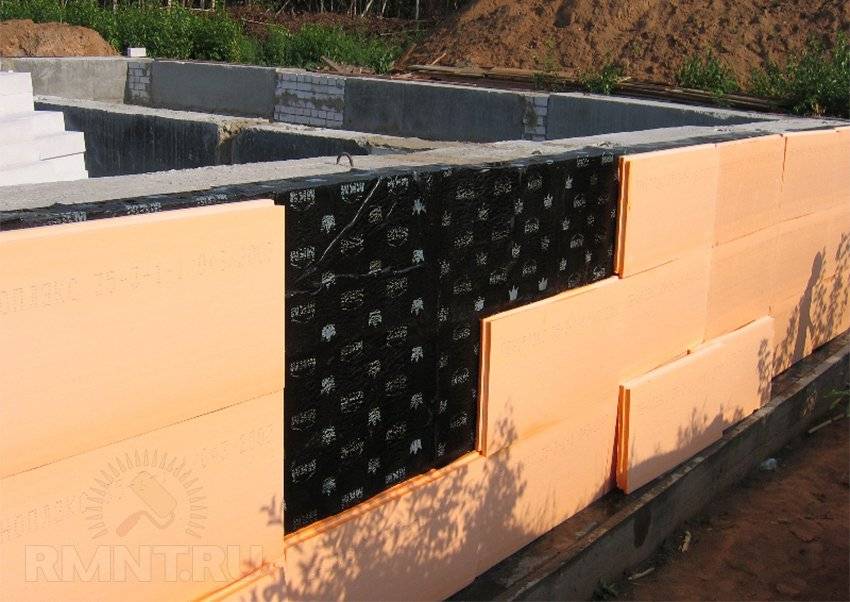

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

Разновидности фундаментных блоков

Сортамент ФБС не особо широк. Согласно ГОСТ 13579–78 при высоте блоков в 30 или 60 см их ширина может составлять от 30 до 60 см с шагом по 10 см. Длина блоков колеблется от 90 до 240 см, при этом в габарит длины и высоты уже заложен нормативный шов связующего, то есть реально блоки на 20 мм короче и ниже.

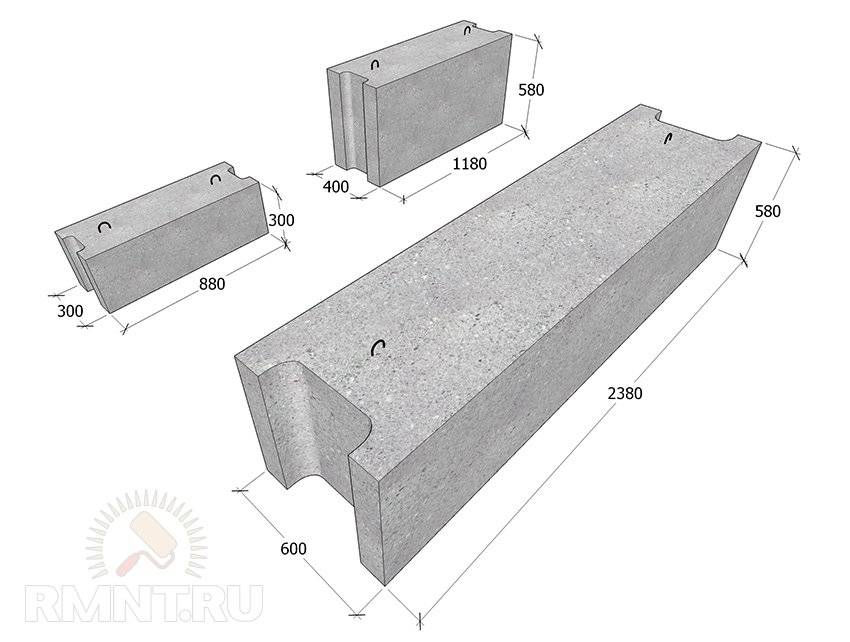

Размеры блоков ФБС

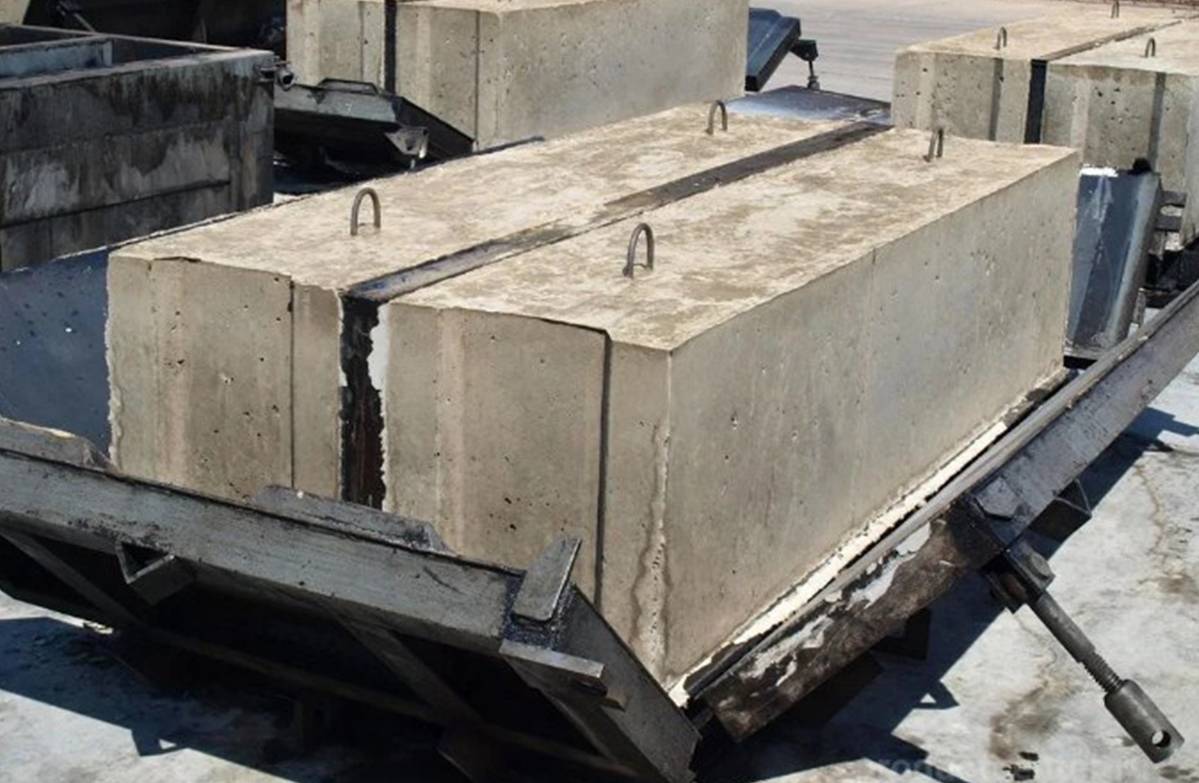

Фундаментные блоки по умолчанию не имеют армирования за исключением закладных монтажных петлей. В качестве основного материала используют бетон класса прочности от В7,5 до В15. В то же время при изготовлении блоков на заказ по стандартным формам нет ограничений для закладки в бетон линейного или сетчатого армирования, либо использования смеси со специальными параметрами, например, с повышенной морозостойкостью.

Блок ФБС с облицовкой

Для строительства конкретно фундаментов и несущих цокольных стен применяют фундаментные блоки стеновые (ФБС), в ряде случаев их изготавливают из тяжёлого бетона. Разновидности блоков из силикатного или керамзитобетона для несущих и ответственных конструкций непригодны. В свою очередь фундаментные блоки могут иметь маркировку ФБВ (с наличием продольного паза) или ФБП (с пустотами на манер шлакоблока).

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

1. Проектирование и выбор блоков.

2. Земляные работы с отсыпкой подушки из песка.

3. Установка (с армированием либо без).

4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

1. ФБС – сплошные рядовые.

2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

3. ФБВ – с вырезом по длине под коммуникации.

4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально

Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Зачем нужен фундамент

Термин «фундамент» произошёл из латыни. «Fundamentum» означает «основание».

Фундаменты спасают дом от проявлений «дурного характера» сложных грунтов и не только от грунтовых вод, но и от обычных, «штатных» осадков. Основание должно выдерживать вес постройки. Можно выстроить роскошный и очень дорогой дом, но если конструкция, глубина и материал фундамента были выбраны неправильно, даже на самой благополучной почве здание даст осадку и потрескается. Прежде чем выстроить фундамент из блоков, надо точно убедиться, что он подойдёт для данного сооружения.

Это интересно: Поэтапная заливка пола в бане — разбираемся вместе

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

• строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
• лопата штыковая;
• лопата совковая;
• ручная тачка;
• трамбовка (ручная или вибро-);
• молоток резиновый;
• гидроуровень (или лазерный нивелир);
• рулетка.

Пошаговое создание столбчатого фундамента

1. Выбираем место для строительства.
2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система
3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.Устройство фундамента начинается с разметки
4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока
7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
8. Сооружаем ростверк из деревянного бруса.
9. Соединяем его дощатыми рёбрами жёсткости.Ростверк должен находиться на расстоянии более 10 см от уровня грунта

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:

1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
2. Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

Марка	Класс
М150	В30
М250	В20
М350	В25
М100	В7,5
М200	В15
М300	В22,5
М400	В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

• плотность — от 1400 кг/куб. м;
• мелкие частицы (процентное соотношение) — не более 3%;
• содержание глины — не более 2-3%;
• фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:

• сначала — наружные углы;
• внешние стены;
• внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:

• планируется последующее обустройство подвального помещения;
• грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
• требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

• напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
• проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
• штукатурка — в цемент добавляются полимеры;
• окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
• оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

Проблемы утепления и гидрозащиты

Основным недостатком сборных фундаментов из ФБС считается их малая локализующая способность. При необходимости обустроить сухое подвальное помещение стыки между блоками представляют серьёзную проблему, а ведь это далеко не холодные швы монолитного бетонирования.

Решить её можно несколькими способами. Основной — разделка внешних сторон стыков и закладка в них бетонитового шнура. Однако даже таких усилий будет недостаточно, если в производстве блоков не был использован специальный бетон с низким водопоглощением.

В общем случае изоляцию сборных фундаментов наносят наплавкой с использованием качественных полотен на основе из сшитого полипропилена или стеклоткани. В таком случае гидробарьеру нужно обеспечивать временное крепление в верхней зоне фундамента выше отметки УГВ, иначе велик риск её отслоения из-за атмосферных воздействий, ведь фундамент будет оставаться открытым практически до полного завершения строительства.

Решить проблему размораживания низкомарочного бетона также можно утеплением наружных поверхностей фундамента и отмостки. Используют для этих целей обычный недорогой ПСБ низкой плотности, который временно крепится к блокам поверх изоляции клеевым способом, а затем поддерживается грунтом обратной засыпки.

рмнт.ру
