Открытая проводка в стиле ретро

Способы сэкономить

Полноценная ретро сеть потребует больших вложений. В основном это объясняется 2 причинами:

1. Высокой стоимостью декоративного кабеля.
2. Повышенным расходом проводов из-за применения лучевой схемы.

Практикуют 2 способа удешевления: путем самостоятельного изготовления витого провода и комбинацией видов прокладки.

Комбинированный метод прокладки

Часть линий по возможности прокладывают скрытым образом — под деревянным полом, в электрическом плинтусе и за подшивным потолком. Это позволяет применить недорогие стандартные кабели нужного сечения. Их доводят до распределительных коробок, а далее опускают к электроточкам декоративные провода открытым способом на изоляторах.

На кухне комбинированный метод предпочтителен во всех случаях. На то есть 2 причины:

1. Требуется большое количество розеток.
2. Тканевая оболочка декоративных кабелей быстро загрязняется, при этом очистить ее невозможно.

Поэтому силовую часть в данном помещении выполняют скрытым образом и только освещение — в стиле ретро. Таким образом, кухня не будет выделяться среди других помещений, при этом замена загрязнившихся проводов обойдется дешево.

Витой кабель своим руками

Второй способ состоит в самостоятельном изготовлении декоративного провода. Он имеет менее привлекательный вид, но стоит дешевле и ввиду отсутствия ограничений по сечению позволяет обойтись без лучевой схемы. Сплетают 1-жильные многопроволочные провода в негорючей тканевой оплетке, например, марки РГКМ или БПВЛ. В первом случае работы ведут в перчатках, после монтажа проводку и помещение пылесосят (в оплетке присутствует стекловолокно).

Длину подбирают с учетом того факта, что из-за навивки протяженность линии окажется на 25-30% короче.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

https://youtube.com/watch?v=tVrsub9uTtA

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

• керамика (самый распространенный вариант);
• негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

• диаметр цилиндрической части — 18-22;
• высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

1. В тон стен.
2. Такой же, как у проводов.
3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

1. Патроны.
2. Подрозетники.
3. Кабельные проходы.
4. Клеммные колодки из керамики.
5. Лампы, люстры.

Как сэкономить

Ретро проводку можно изготовить своими руками

Необходимые комплектующие для винтажной электроразводки стоят довольно дорого, особенно если хочется приобрести товар импортного производства. Даже при использовании недорогого ретро кабеля для наружной проводки сумма набегает немалая, за счет того что каждую линию розеток тянут от щитка. Но есть варианты, позволяющие сэкономить.

Смешанный тип прокладки

Комбинированный метод прокладки предполагает наряду с использованием ретро провода монтаж обычного кабеля. Причем основной целью чаще является не экономия, а желание проложить провод большого сечения. В этом случае, чтобы выдержать стиль, кабель помещают в металлическую трубу малого диаметра. Она отлично сочетается с витыми линиями ретро электропроводки, не нарушает общую стилистику. Либо его прокладывают между черновым и чистовым потолком.

Витой провод своим руками

При самостоятельном изготовлении, есть возможность использовать провода большего сечения

Самостоятельное изготовление витого провода существенно удешевляет стоимость материалов. При этом можно использовать кабель сечением более 2,5 мм2. Оптимально подходят для этой цели провода в нитяной оплетке:

• БПВЛ – многожильный бортовой провод из меди с лужеными жилами. Поверх жил сделана ПВХ оплетка, а снаружи – оплетка из хлопчато-бумажных нитей. Чтобы подготовить один кабель, нужно использовать 3 провода, причем из-за того что он будет скручиваться, длина уменьшится примерно на 30%.
• РКГМ – многожильный медный провод, оплетка которого выполнена из кремнийорганической резины и стекловолокна, пропитанного кремнийорганическим составом, с лаковым покрытием. Этот провод дороже, и стоимость готового кабеля будет соответствовать покупным аналогам, но он значительно прочнее, и в продаже представлены сечения 4 и 6 мм2.

Провода можно соединить в виде спирали или сплести косичкой.

Проведение монтажных работ

Монтаж наружного кабеля в деревянном строении несколько отличается от обычного способа и имеет некоторые нюансы. Это связано с тем, что древесина легко воспламеняется, поэтому токопроводящие элементы необходимо фиксировать на специальные изоляторы.

Чтобы декоративный кабель был надежен и безопасен, требуется соблюдать некоторые требования при проведении монтажных работ:

1. фарфоровые или керамические ролики должны располагаться от выключателя, розеток и коробок на расстоянии в 40 миллиметров;
2. если витая проводка укладывается горизонтально, то элементы необходимо крепить на дистанции в 450 миллиметров;
3. при вертикальной укладке их монтируют уже через 500 мм;
4. для поворота электропроводки устанавливаются сразу два изолятора таким образом, чтобы они находились под углом в 45 градусов;
5. между токопроводящим кабелем и стеной необходимо оставлять небольшое пространство в 10−15 мм;
6. для фиксации используют специальные саморезы, предназначенные для работы с деревом.

Монтаж ретро провода осуществляется несложно, его вполне можно выполнить самостоятельно. Чтобы процесс шел быстрее, а прокладка была выполнена качественно, необходимо предварительно подготовить инструменты и материалы. Многие в целях экономии делают витый кабель в старинном стиле из обычного одножильного провода.

Для начала требуется выполнить следующие действия:

1. перед тем как приступать к работе, требуется подобрать или изготовить схему, на которой будут прорисованы точки подключения устройств;
2. после этого необходимо произвести разметку трассы в соответствии с имеющейся схемой;
3. на следующем этапе производится прокладка изоляционных роликов;
4. закладываются распределительные коробы, подложки, розетки и выключатели;
5. протягиваются декоративные кабеля.

По окончании работ в обязательном порядке производят замеры сопротивления изоляционного материала. Сделать это можно с помощью мультиметра. Если вмонтирован низковольтный электропровод, то сопротивление должно составлять не меньше 0.5 мегаом. Если показатели в норме, то можно производить подключение автоматов и начинать пользоваться электрической сетью в полном объеме.

https://youtube.com/watch?v=oebIvXLRG6g

Винтажный ретро провод совмещает в себе стиль и простоту, он отлично вписывается в естественный интерьер, особенно на фоне дерева или других натуральных материалов. Но при монтажных работах необходимо точно следовать инструкции и выполнять все рекомендации. Не стоит забывать и о правилах пожарной безопасности. Только так можно получить действительно качественную, надежную и безопасную проводку в старинном стиле.

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Выключатели, розетки, распаечные коробки в стиле ретро

Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.

По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.

Есть с росписью

Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.

Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.

Устанавливают розетки и выключатели на специальные подставки

Электроустановочные изделия в стиле ретро

Распаечные коробки тоже могут быть в стиле ретро

Из металла с патиной

Изоляторы разных цветов

Графические и растительные орнаменты

Все элементы в одном стиле

Эта серия называется «русская усадьба»

Ручная роспись….

Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

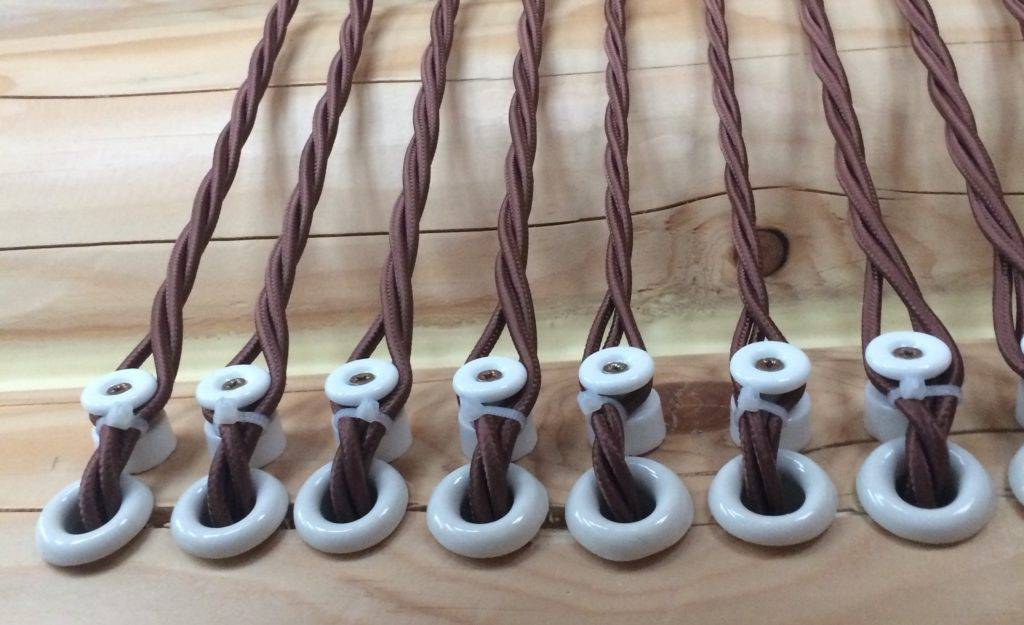

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

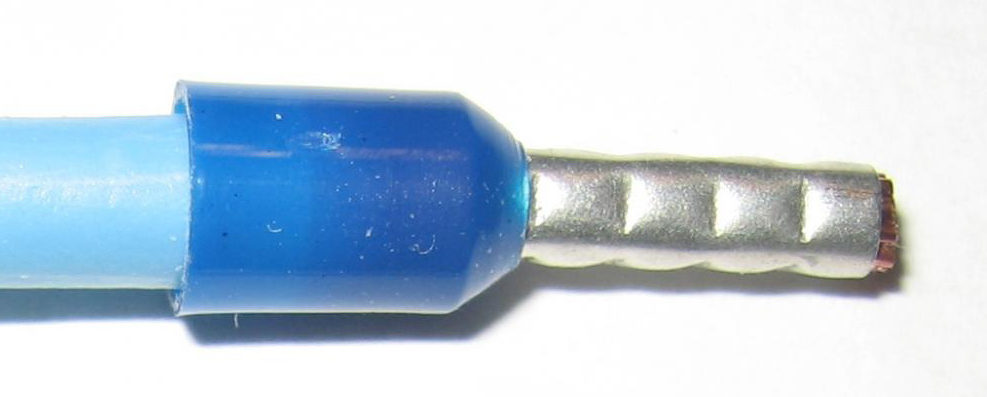

Обжимка многожильного проводника наконечником НШВИ

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

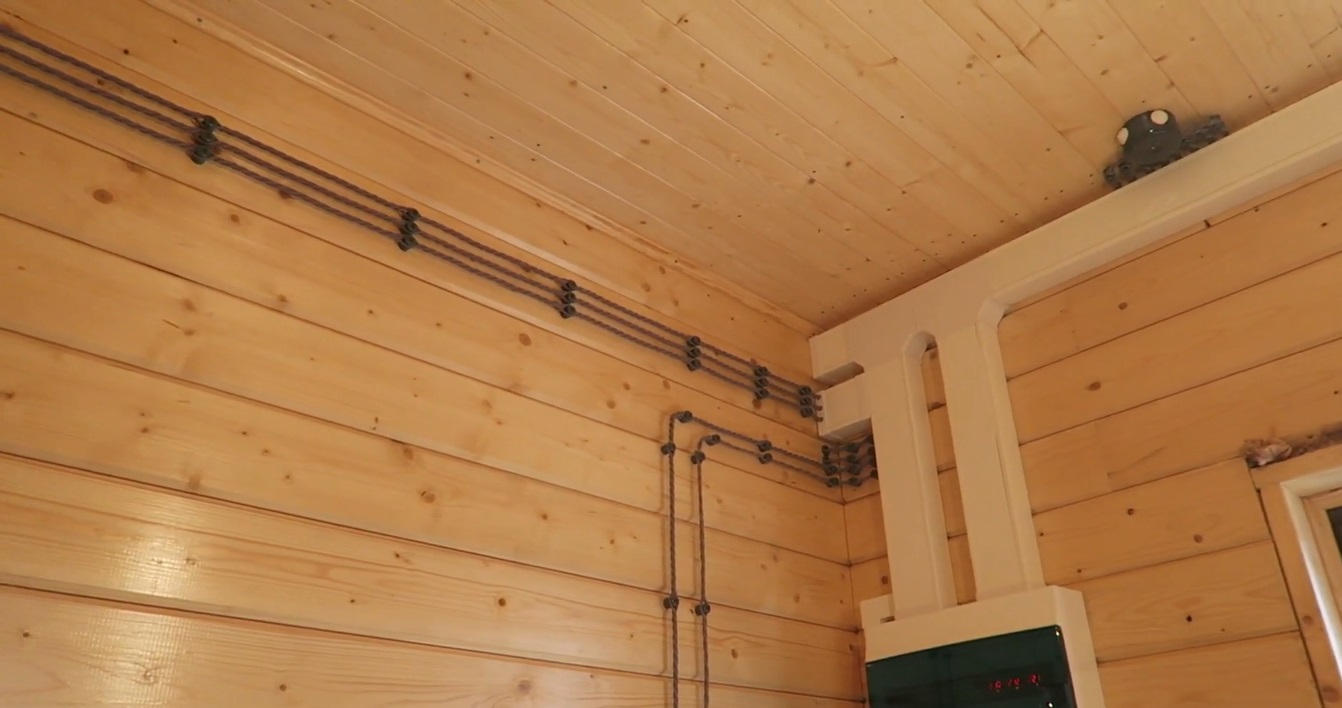

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
• при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Как сэкономить на комплектующих для ретро проводки

Стоимость составляющих для ретропроводки велика, для лучевой схемы требуется большое количество кабеля. Экономия возможна благодаря комбинированному методу прокладки и самостоятельному изготовлению витого провода.

Комбинированный метод прокладки

Используют также изоляторы, которые удерживают декоративный кабель на стене. На кухне из-за постоянных загрязнений и жировых отложений декоративную проводку применяют только для освещения, потому что тканевая оплетка быстро пачкается. Традиционные силовые кабели укладываются скрытым способом. Если проводка скрытая, то кабель в специальных каналах должен занимать не более 40% его сечения.

Вариант комбинированной прокладки кабеля

В месте прохождения кабеля через стену ставят стальную гильзу. Толщина стенок гильзы составляет не менее 2 мм. Во время соединения сети четко следят за маркировкой проводов. Красный, коричневый или черный провода всегда подсоединяются к фазе, желто-зеленый— к заземлению, а синий— это рабочий ноль.

Витой кабель своими руками

РГКМ представляет собой медный провод с кремнеорганической резиновой изоляцией. Кабель многожильный с оплеткой из стекловолокна. Сверху он покрыт лаком. Главным плюсом такого провода является устойчивость его к перепадам температур. Он выдерживает температуру до 180 градусов. Он прочен и негорюч. Но ассортимент цветов беден. Он включает в себя только серый и белый цвет.

Так как стекловолокно может попасть на кожные покровы и в дыхательные пути, то во время монтажа следует надеть защитный костюм, респиратор, очки и перчатки, а после завершения работ комнату пропылесосить.

Он имеет ПВХ-изоляцию. Обмотка выполнена из хлопка, покрыта лаком. Сечение технического провода 4,0 или 6,0 мм2.Оно поможет подключить энергоемкие потребители к электрической сети. Цвета разные. Выбор тона и оттенка провода зависит от цвета стен.

Провода нарезают и скручивают в виде косы, а затем монтируют, меняя направление скрутки после каждого ролика. Смена направления нужна для предотвращения деформации кабеля. Если в случае усадки деревянного дома наблюдается провисание проводов, то положение можно легко исправить. Для этого снимают кабель с роликов, делают дополнительные витки и снова надевают их на изоляторы.
