Ремонт утюга своими руками: неисправности, устранение, фото, видео

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте тут).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура

Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват

Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Характерные проблемы со шнуром для утюга

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

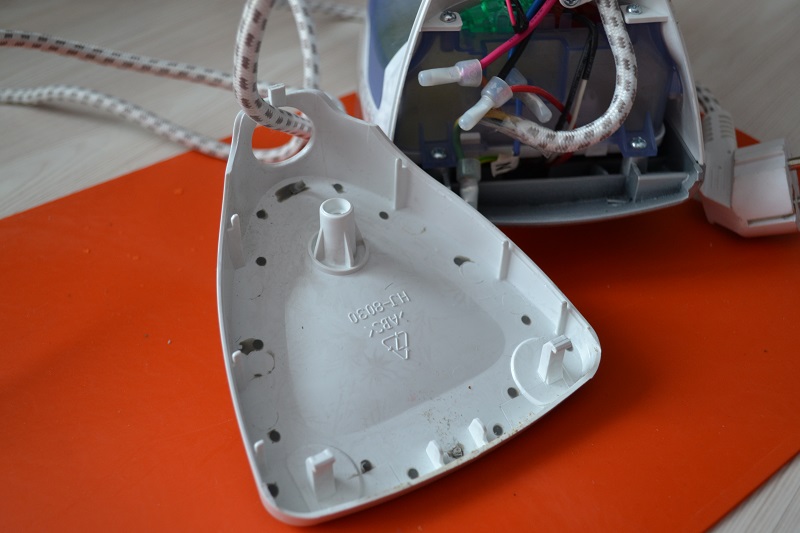

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали

Важно — добраться до контактов

Из-за перегрева может оплавиться колодка или шнур

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

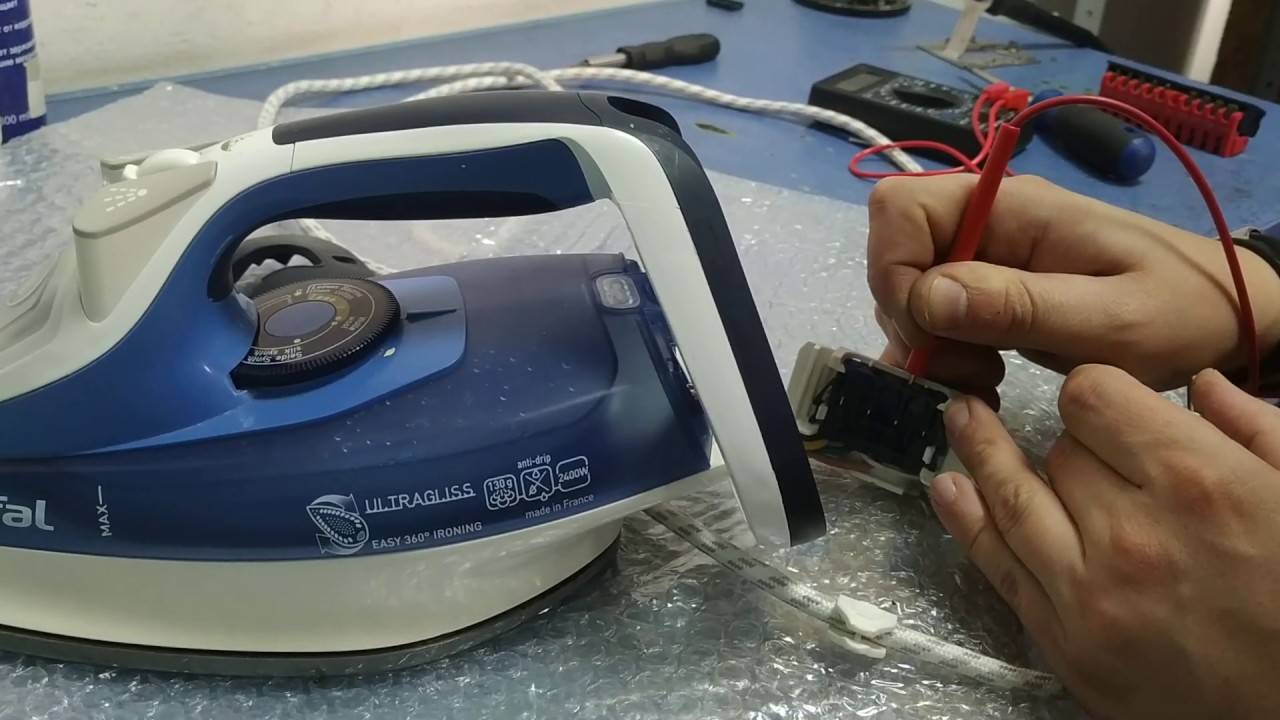

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Устранение поломки в домашних условиях

Отремонтировать подачу пара своими руками можно только в случае, если неисправность возникла по причине накипи и известкового налета. Серьезные поломки составных частей конструкции утюга исправить самим не получится!

Предлагаем вниманию несколько способов, применив которые можно избавиться от посторонних элементов в водонагревательной системе утюга. Для достижения лучшего результата рекомендуется попробовать их несколько, вплоть до устранения причины, по которой отсутствует подача пара в утюге. Если пар в утюге не появится, придется покупать новый прибор.

Все (за исключением одного — паровой ванны) приведенные ниже способы имеют один и тот же принцип: в резервуар для воды утюга наливается жидкость, он разогревается, затем вручную производится прочистка системы водонагревательных элементов: нужно нажимать на кнопку подачи пара до тех пор, пока жидкость не иссякнет.

Очистка уксусом

Очистить резервуар от накипи и налета можно столовым 9% уксусом, разбавленным в соотношении 1/1 с обычной водой. Такой состав заливается примерно на 1/3 резервуара, после чего прибор подключается к питанию. Необходимо подождать минут 10, затем включить режим глажки с паром и начать активно нажимать клапан подачи пара.

Процедуру нужно проводить над тазиком или иной ёмкостью для сбора воды. Выпускать пар нужно до тех пор, пока уксусный состав в резервуаре не закончится. После чего необходимом вымыть остатки уксуса, для этого в утюг заливается обычная вода и осуществляется подача пара до исчезновения специфического запаха.

Минеральная газированная вода

Принцип очистки утюга от накипи и осадков минеральной водой почти тот же самый, что и в способе очистки уксусом. Единственное — после проведения процедуры интенсивного паровыделения, не нужно промывать водонагревательную систему обычной водой, так как неприятного запаха от используемой минеральной воды не будет.

Данный вариант менее эффективен по сравнению с очисткой уксусом. Он отлично подходит для профилактических процедур, направленных на предотвращение возможных неисправностей.

Лимонная кислота

Нужна маленькая упаковка кислоты, где-то 20-25г, её нужно развести в стакане теплой воды до полного растворения. Затем состав заливается в резервуар на 1/3 объема и утюг оставляют нагреваться на 10 минут, после чего нужно пускать пар до полного расхода жидкости.

После процедуры в утюг нужно залить обычную воду и повторить процесс, чтобы устранить неприятный запах из устройства.

Паровая ванна

Это является скорей дополнительным вариантом, когда не работает отпариватель в утюге после использования указанных выше способов.

Бывает такое, что отверстия на подошве утюга сильно засоряются накипью, с помощью паровой ванны их можно прочистить. Для этого на плиту нужно поставить тару, вроде противеня для выпечки, чтобы в неё помещался утюг. На дно уложить подставки, которые приподнимут утюг над емкостью на несколько миллиметров, для этого можно использовать металлические крышки от стеклянных банок. В емкость заливается вода, ставится утюг и всё это кипятится не более 10 минут.

Добавление в воду столового уксуса (с расчетом 1/3) или лимонной кислоты (до 10г на 250мл) не повредит. После такой очистки утюг нужно парить – проводить стандартную процедуру интенсивного паровыделения, применяемую в способах, описанных выше.

Химические очистители

Почистить резервуар утюга от накипи и известковых осадков можно с помощью специальной жидкости, которую можно купить в хозяйственном магазине. Перед применением нужно обязательно следовать инструкции на упаковке, там будет написано, нужно ли её разбавлять с водой, в каких пропорциях и другие сведения.

Использовать специальные средства дорого, но оно того стоит, если речь идет о ремонте дорогих приборов марок «Филипс», «Редмонд», «Тефаль» и подобных. Принцип очистки такими химическими средствами тот же, что мы описывали ранее: состав заливается в резервуар, устройство нагревается, затем утюг нужно отпаривать – непрерывно подавать пар, пока залитая жидкость не закончится.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, обращайте внимание на световую индикацию. Во всех моделях имеются какие-нибудь лампочки, которые помогут понять суть проблемы. Так сетевая, которая не хочет гореть, свидетельствует о том, что нет питания

В этом случае дело наверняка в шнуре

Так сетевая, которая не хочет гореть, свидетельствует о том, что нет питания. В этом случае дело наверняка в шнуре.

Если не горит нагрев, то неисправными могут быть как контакт, так и сама спираль. Это очень легко проверить.

В исправном состоянии сопротивление нагревателя находится по закону Ома. Берется мощность из паспорта, а действующее напряжение в нашей стране обычно 220 В. Делим одно на другое, и получается искомое сопротивление в омах.

Что еще имеется в конструкции? Современный утюг обычно содержит термопредохранитель. Он налеплен на подошву и рвет соединение, когда параметры превышают норму.

Справедливости ради нужно сказать, что в утюгах, которые подстраиваются под тип ткани, такое произойти едва ли может. Их допускается оставлять во включенном состоянии прямо на доске, и ничего не случится.

Другое дело, если схема поломается.

В случае, если утюг не греет, удостоверившись, что шнур целый, необходимо идти до самого нагревательного элемента с тестером. В сложных утюгах отказать может автоматика, но никто не мешает заняться прозвонкой.

В любом случае должны быть реле или тиристоры, через которые управляется силовая часть.

Уделите внимание терморегулятору. Если это простой бегунок, то контакты можно начистить графитом простого карандаша. Это улучшит скольжение и контакт

Помните, мы упоминали в начале про лампочку?

Это улучшит скольжение и контакт. Помните, мы упоминали в начале про лампочку?

Ее можно использовать, чтобы определить плавность хода бегунка. Свет должен тухнуть постепенно.

Простейший регулятор фактически является реостатом, которым ограничивает рабочий ток. Это не самый лучший метод, потому что часть мощности теряется именно здесь. Графит не боится нагрева, поэтому послужит отличной смазкой.

При необходимости контакты можно подчистить и мелкой шкуркой.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

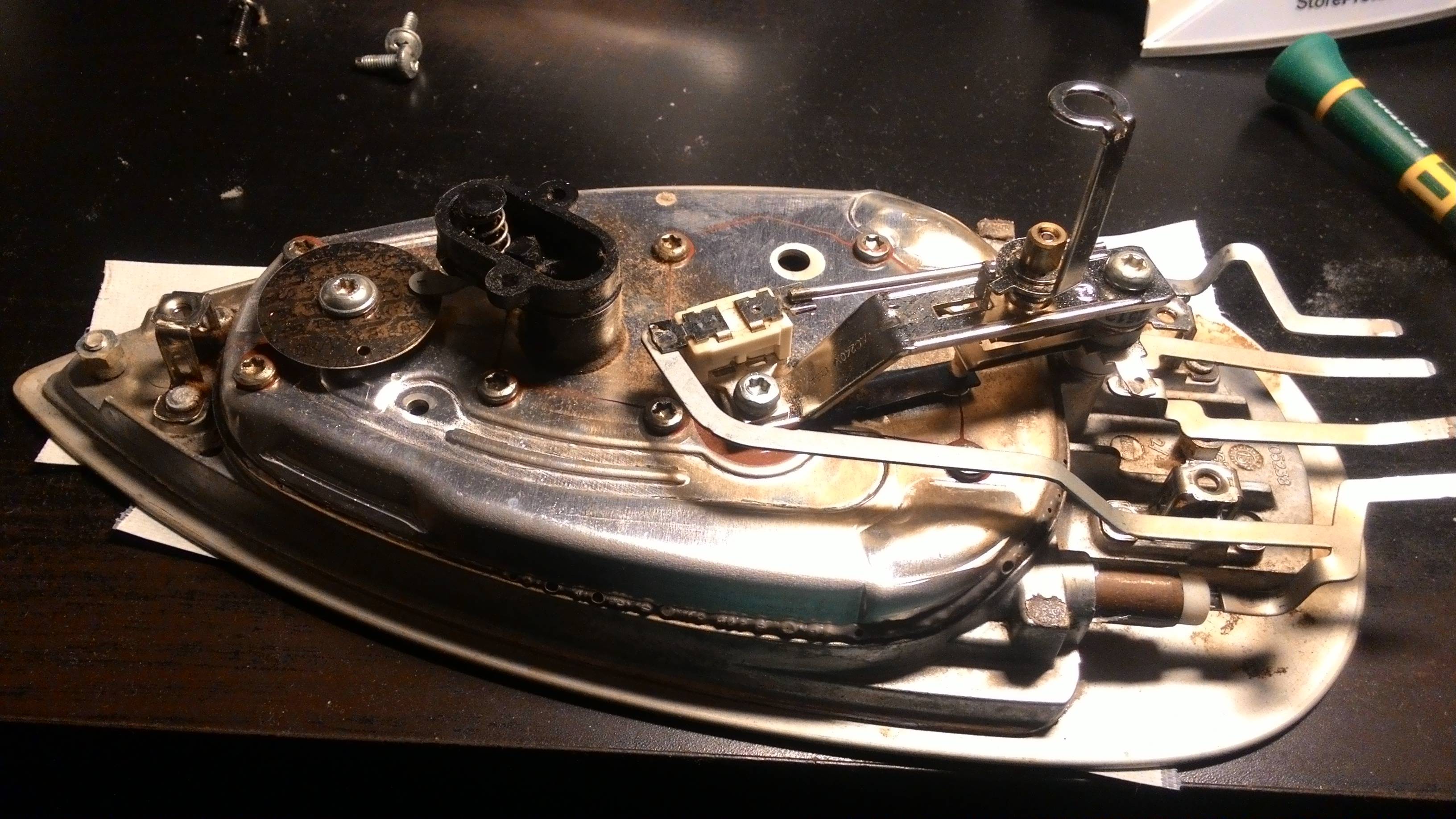

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

Осмотр контактов терморегулятора

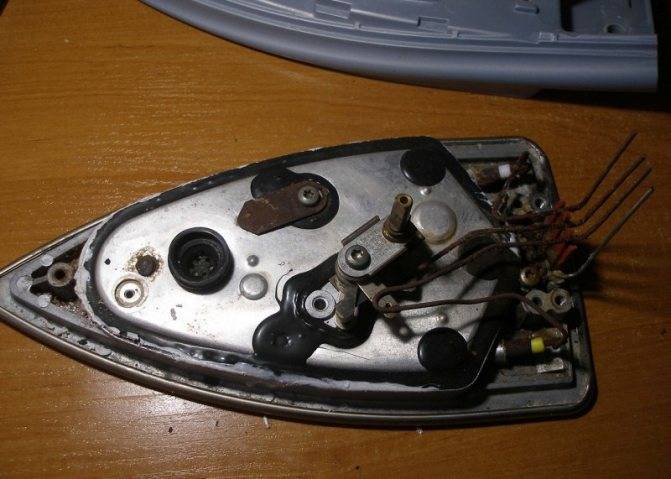

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

Сигнальная лампа

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

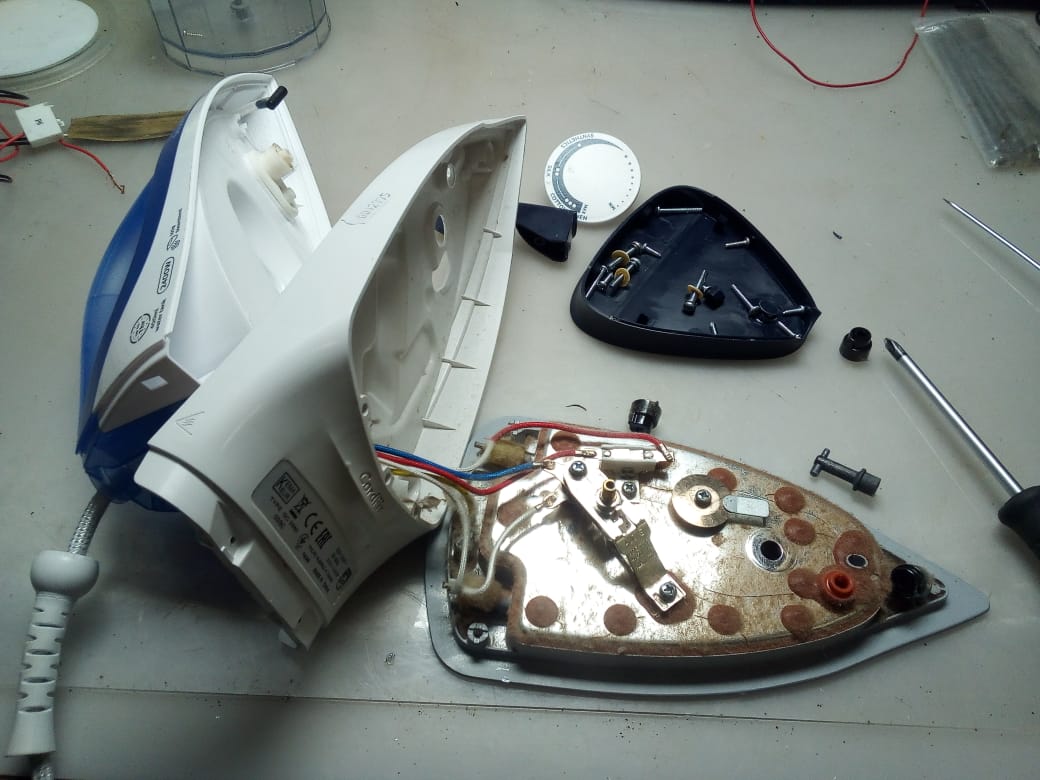

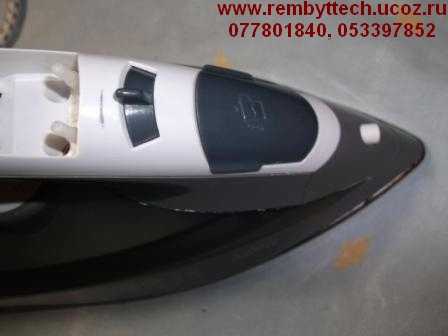

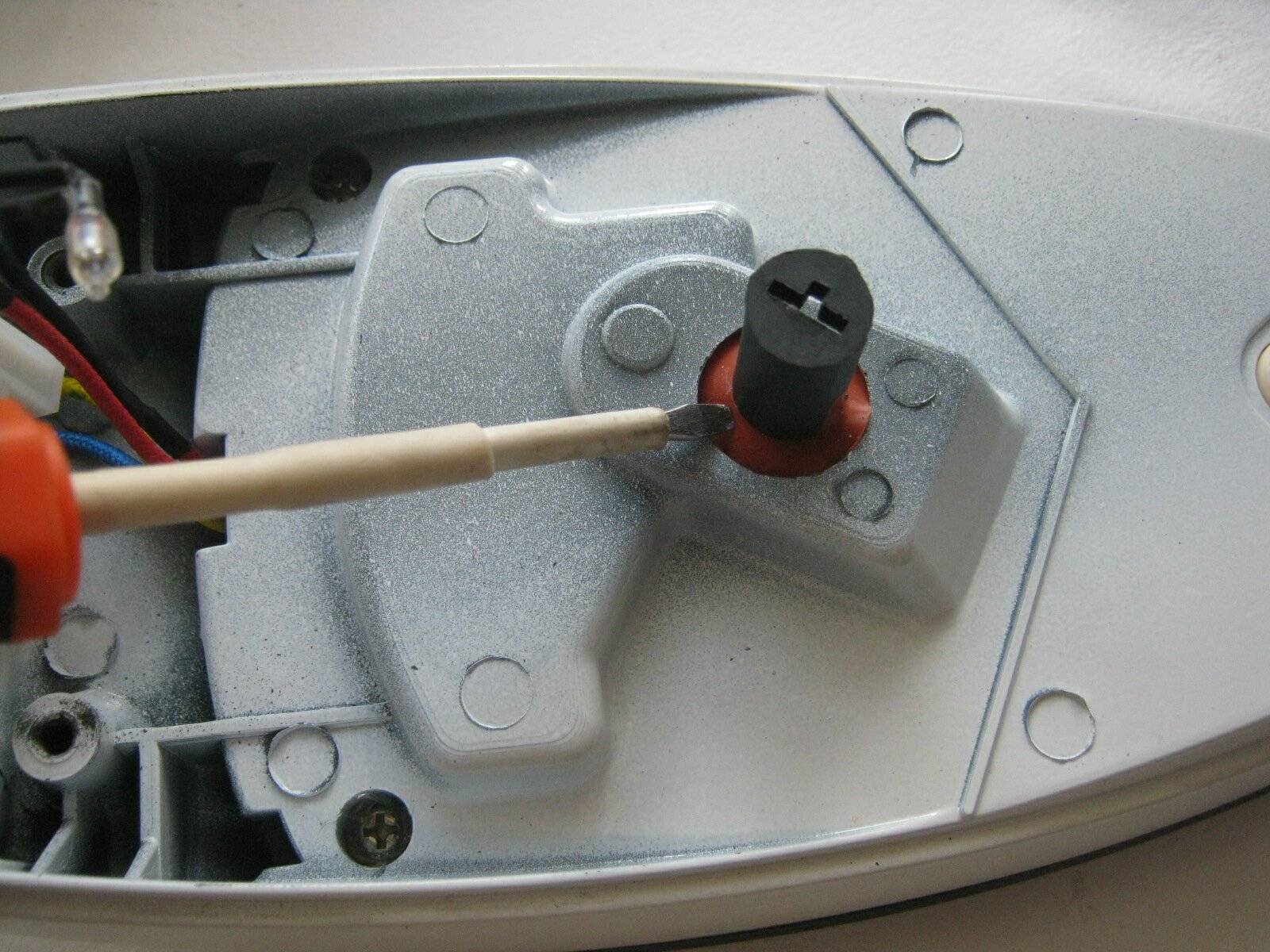

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

2200 Вт – 25 А.
1500 Вт – 16 А.
1000 Вт – 10 А.
600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

`img-6`

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Виды неполадок и их причины

Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.

Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.

Терморегулятор

Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.

От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.

Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.

Предохранитель

В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.

Система разбрызгивания пара

Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.

Западание или отказ работы кнопки подачи пара

Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Определение и починка неисправностей

В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.

Сетевой шнур

В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.

Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.
