Разборка утюга Saturn ST – CC0211

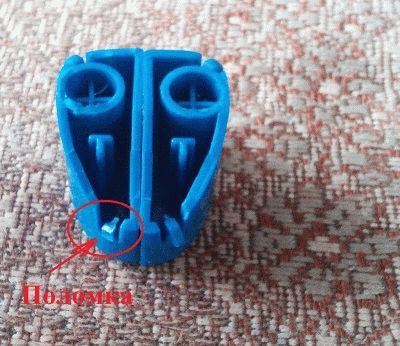

Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.
Задний винт
Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:
Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу
Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара
Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Система разбрызгивания пара
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

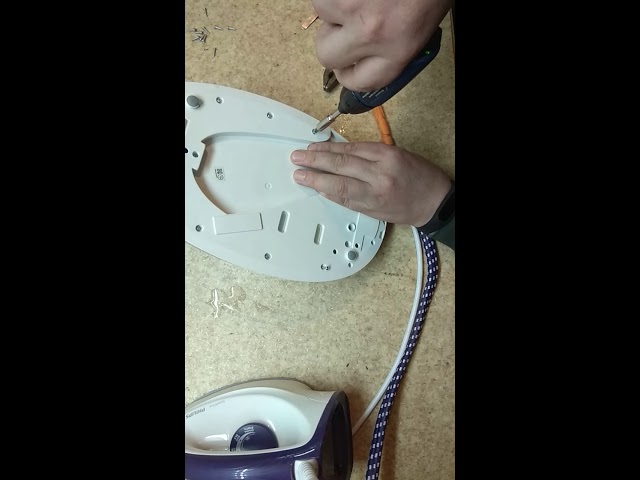

https://youtube.com/watch?v=iB0XRbpyo14
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

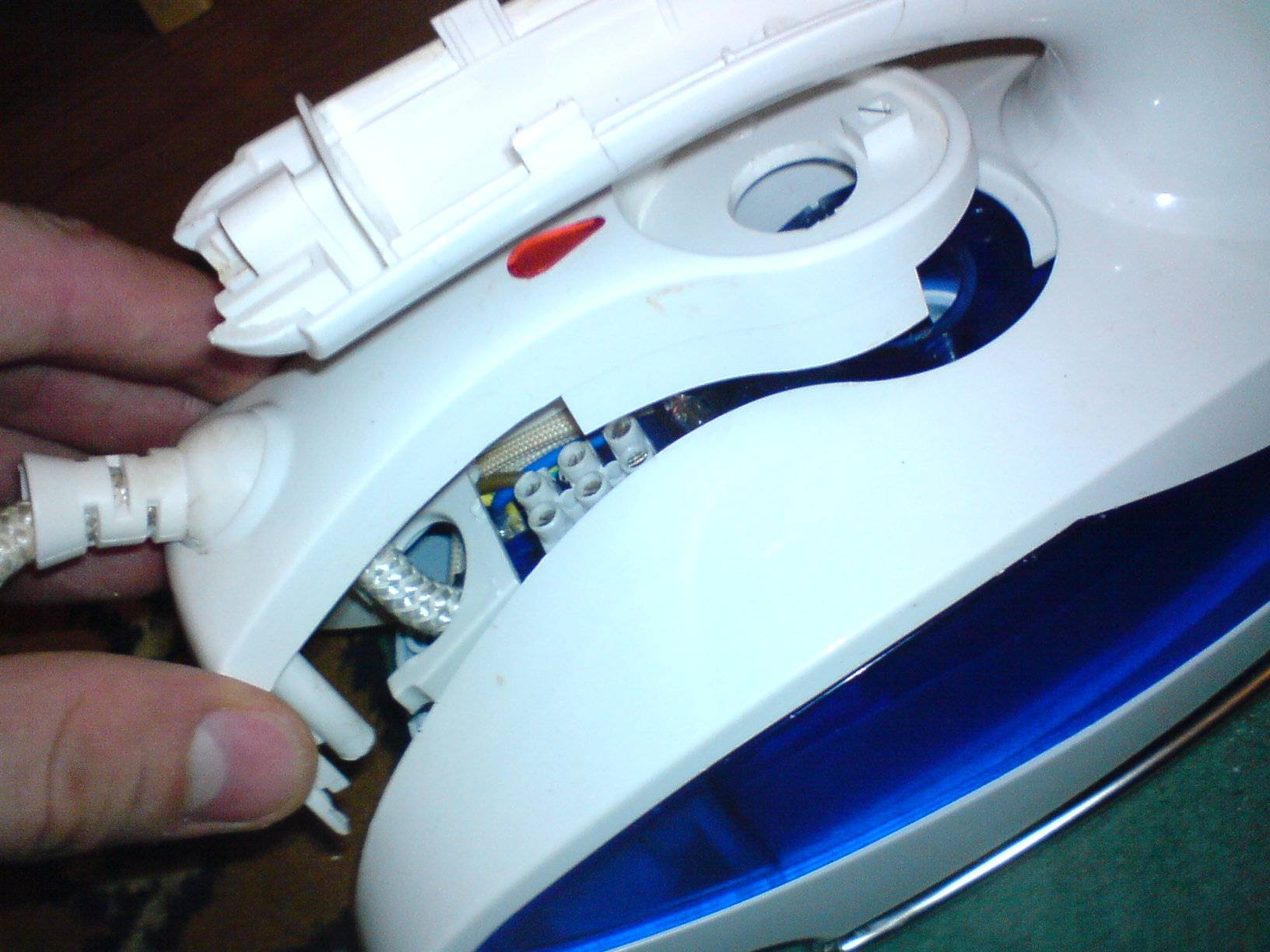

Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Как правильно разобрать
Чтобы разобрать утюг, потребуются:
- острый нож;
- набор отверток;
- плоскогубцы.
В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.
Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом
На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.
- Обычные, лишенные функции отпаривания. Сейчас они не так популярны, однако их небольшая стоимость и компактность позволяет использовать такие приборы в роли «походного» варианта, спасающего одежду в поездках.
- Проборы, имеющие отпариватель, — емкость для воды. На подошве этих удобных устройств есть небольшие отверстия, предназначенные для выхода пара. Данные утюги сейчас, наоборот, очень востребованы.
- Утюги с парогенератором — паровые станции. У этих приборов отдельный резервуар для воды, в него встроен нагревательный элемент, а пар к подошве утюга подается через специальный паропровод.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Народные средства
Когда нет времени на поиски специальных средств, можно воспользоваться домашним, которые всегда есть на кухне и в ванной комнате. Они вернут блеск и чистоту тефлону и не оставят царапин.
Для удаления накипи из паровых отверстий хозяйкам пригодится уксус. Смочите в 9%-й кислоте тряпочку из мягкой ткани или марли и протрите загрязненные места на поверхности. После обработки материал хорошо прополощите в воде и еще раз смочите в уксусе. Разложите его на гладильной доске и погладьте утюгом на максимальном режиме нагрева.
Будьте осторожны – во время глажения выделяется горячий пар с запахом кислоты!
Перекись водорода
Если на подошве образовался нагар из расплавленной синтетики, убрать его поможет 3%-я перекись водорода.
Натрите холодный утюг средством для мойки окон, а затем пройдитесь ватным тампоном, смоченным в перекиси, по черным пятнам. Прилипшие волокна быстро отойдут от утюга. Чистую поверхность протрите тряпочкой, смоченной в средстве для очищения окон.
Соль и свеча
Если жидкости не справились с нагаром, воспользуйтесь солью и парафиновой свечой. Натрите свечку на терке с мелкими отверстиями. Смешайте стружку с солью в количестве 10-15 г. Разложите на гладильной доске марлю, насыпьте на нее приготовленную смесь и закройте одним слоем марли. Утюг разогрейте на режиме «Хлопок» или «Лен», прогладьте им подготовленную ткань. Через 10 минут удалите пятна с подошвы тканью или губкой, смоченной в уксусе.
Хозяйственное мыло
Очистить подошву утюга можно при помощи хозяйственного мыла. Включите прибор и нагрейте до максимальной температуры. Нанесите мыло на раскаленную подошву. Выключите. После остывания удалите остатки моющего средства влажной мягкой тряпочкой.
Очистить тефлоновую поверхность помогут уксус, мыло и соль
Почистить тефлоновую поверхность в домашних условиях легко, если четко следовать инструкции. Любая ошибка (применение абразивных чистящих средств или жесткой щетки) грозит повреждением антипригарного покрытия. В результате подошва начнет постоянно пригорать и липнуть к одежде. Следуйте нашим советам и проводите очистку правильно.
Oчистка уксусом
Для внутренней очистки чаще всего используют:
- Минеральную газированную воду. Ее заливают в контейнер для воды, прогревают утюг и используют либо кнопку Selfclean, либо кнопку выпуска пара. Проделывать все манипуляции необходимо над емкостью. Процедуру необходимо повторить 3-4 раза. Поверхность для глажки вытереть. Углекислота, содержащаяся в минералке, растворит все отложения.
- Лимонная кислота есть в каждом доме. Для приготовления раствора нужно одну ст. ложку развести в стакане воды. Необходимо брать очищенную или кипяченую воду. Дальше очистку производить стандартным образом. При проведении процедуры необходимо пользоваться защитными средствами: перчатками и респиратором.
Предлагаем ознакомиться В какой воде замачивать одежду
Важно! Не следует производить внутреннюю очистку с применением уксуса, так это может повредить внутренние элементы прибора
Для очистки нагара с подошвы утюга пригодятся такие средства как:
- Сода. Две ст. ложки на стакан воды, и холодный прибор протирают раствором. Разводы удаляют смоченной в воде ветошью.
- Уксус эффективно помогает удалить нагар, достаточно протереть им прибор. Если это не помогло, то можно оставить утюг на ночь на тряпке смоченной уксусом.
- Смесь уксуса и соли подходит для особо загрязненных поверхностей. Необходимо смешать оба ингредиента в равной пропорции и разогреть до полного растворения на медленном огне, не давая закипеть. Остуженной жидкостью протереть пригар на подошве. Процедуру следует проводить в резиновых перчатках.
- Зубная паста помогает очистить проблемные участки. Ее намазывают на подошву и разогревают утюг. Затем гладят ткань из хлопка. Остатки смывают водой.
- Мыло. Прибор необходимо прогреть, затем поверхность подошвы натереть хозяйственным 72% мылом. После остывания остатки удаляются мягкой материей. Отверстия для выхода пара прочищаются ватной палочкой. Подошва моется водой.
- Жидкость для снятия лака применяют, когда к подошве пригорели синтетические материалы. Смоченный в жидкости ватный тампон помогает удалить пригар.
- Гидроперит. Нагретая поверхность натирается таблеткой, после остывания остатки снимаются тканью и промываются водой.
Нельзя применять для очистки подошвы абразивные материалы, такие как порошки или металлические щетки, чтобы избежать царапин на поверхности для глажки белья. При обработке раствором необходимо брать ватные диски, марлю или ткань, мягкие губки.
Блог инженера
Originally published at Мир глазами инженера. You can comment here or there.
Нынешние утюги стали чересчур умными. Принесли мне в ремонт утюг BOSCH Sensixx’x DA50, который отключился выбив автоматы в щитке и больше не включался.
Виновник нашелся быстро – маленькая плата управления в ручке с микроконтроллером SN8P2511SG.
На плате есть грузик и оптопара – своеобразный датчик положения, просто, дешево, надежно – оптика в отличии от контактов не окисляется
Но вот герметизация модуля оказалась неважной, плата в следах коррозии, видимо поэтому и выгорела
Поиски привели к любопытному посту, видимо это распространенная проблема. Правда не совсем понятно зачем этот модуль чинить (2/3 цены нового утюга), когда его можно просто выкинуть. К счастью, он не ведает температурой и ни на что кроме защиты не влияет. Выкинув его утюг даунгрейдится до обычного утюга.
В целом конструкция утюга порадовала, довольно ремонтопригодно, нет нелюбимых мной защелок, все на винтах. Шурупы спрятаны под кнопками брызгалки и под креплением крышки, прикрывающей заливочное отверстие.
По рыжему пятну на разъеме видно, что контакт грелся. Контакты слева направо: Неонка, L, PE, N. На модуль приходит 3 провода: N, Фаза с вилки, Фаза на утюг. Таким образом нам нужно отрезать один провод от модуля (черный), а два других (белый и коричневый) соединить накоротко.
Если вдруг кому нужно:
маркировка платы TB110SREV1.0 R1=R2=10K
R11=105 (1М) R3=223 (22к) R4=564 (560к) R12=103 (10к) R21=103 (10к) R6=471 (470 Ом) R10=102 (1к) C3=100u 10v C2=100v 10u
Раз уж разобрал, то решил почистить от накипи. При использовании жесткой воды в подошве утюга откладывается накипь, и самым пакостным образом частички накипи иногда под давлением пара выпадают, пачкая чистое белье. Конструкция полостей, в которых генерируется пар не предполагает разборку, они проклеены термостойким герметиком, поэтому технология такая – заклеиваем все отверстия на подошве клейкой лентой, и заливаем в отверстия раствор лимонной кислоты. Оставляем постоять, пока шипение не прекратится.
Промываем смело, в этой части утюга нет узлов которые портятся от воды.
Собираем обратно. Традиционное слабое место – это контакт. Высокая температура, вода, малая площадь контакта – рано или поздно сломается. Родные контакты перегрелись, никакой упругости от них уже не ждем, поэтому припаиваем куски проводов с нормальными обхватывающими клеммами, как раз пригодится термостойкая силиконовая изоляционная трубочка.
Готово. Утюг работает лишившись одной функции – защиты, теперь он не отключится сам при бездействии, а в остальном работает, температуру поддерживает.
Попал ко мне на ремонт утюг модели BOSCH DA70 с признаками полуживого состояния. При включении в сеть загорались и мигали индикаторы, но нагревательный элемент независимо от режимов регулировки оставался холодным.
Поиски в интернет привели на многочисленные жалобы причиной которых была именно проблема холодной платформы при наличии рабочих признаков.
Для разборки заграничного чуда я воспользовался видео выложенным добрым человеком на ютубе, но причина неисправности крылась в другом.
Разобрав утюг BOSCH DA70 по составляющим и проведя внешний осмотр внутренних элементов бросилась в глаза то что от нагревательного элемента утюга отвалилась контактная пластина, изначально соединённая точечной сваркой.
Или приварили плохо или отвалилась во время падения, но от этого никому не легче. Вопрос встал как её закрепить, не имея аппарата точечной сварки? Проволочные стяжки, пайка оловом отпали сразу. Было две идеи. Первая это гильза для обжима проводов и вторая – обжать подходящей контактной пластиной.
Пока искал нужного диаметра гильзу наткнулся на контактный соединительный элемент лет надцать лежавший в коробке с клемниками (правду говорят – лежит значит когда-нибудь пригодиться) идеально в размер подходящий под данное соединение. Обтянул, собрал в исходное, включил в сеть и утюг нагреваясь мягко зашипел, испаряя остатки воды, попавшей в подошву во время ремонта. Излишне говорить, что хозяйка от счастья на седьмом небе.
Фотографии сделанные в процессе ремонта:
Надеюсь, что информация по ремонту утюга BOSCH DA70 своими руками в домашних условиях будет для кого-то полезной.
Как разобрать утюг самостоятельно
Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.
Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками. Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.
Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.
Проблемы с подошвой утюга (ТЭН + емкость для воды)
Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.
Где находятся выходы нагревательного элемента утюга
Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

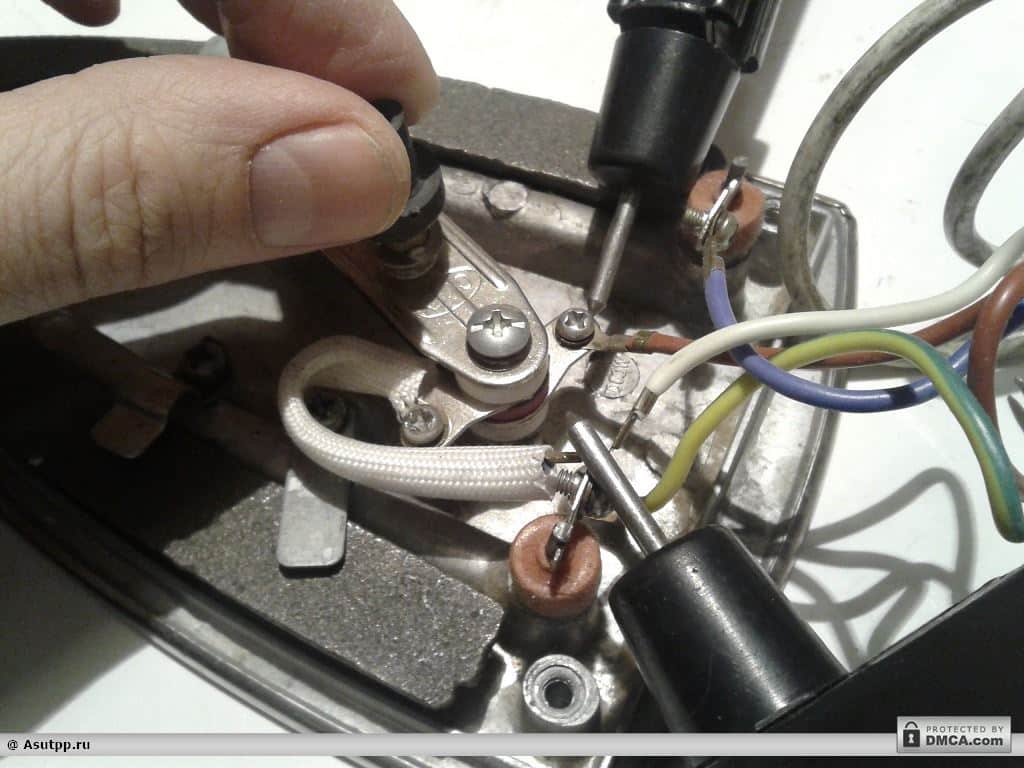

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.
Измерение сопротивления ТЭНа в утюге
Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

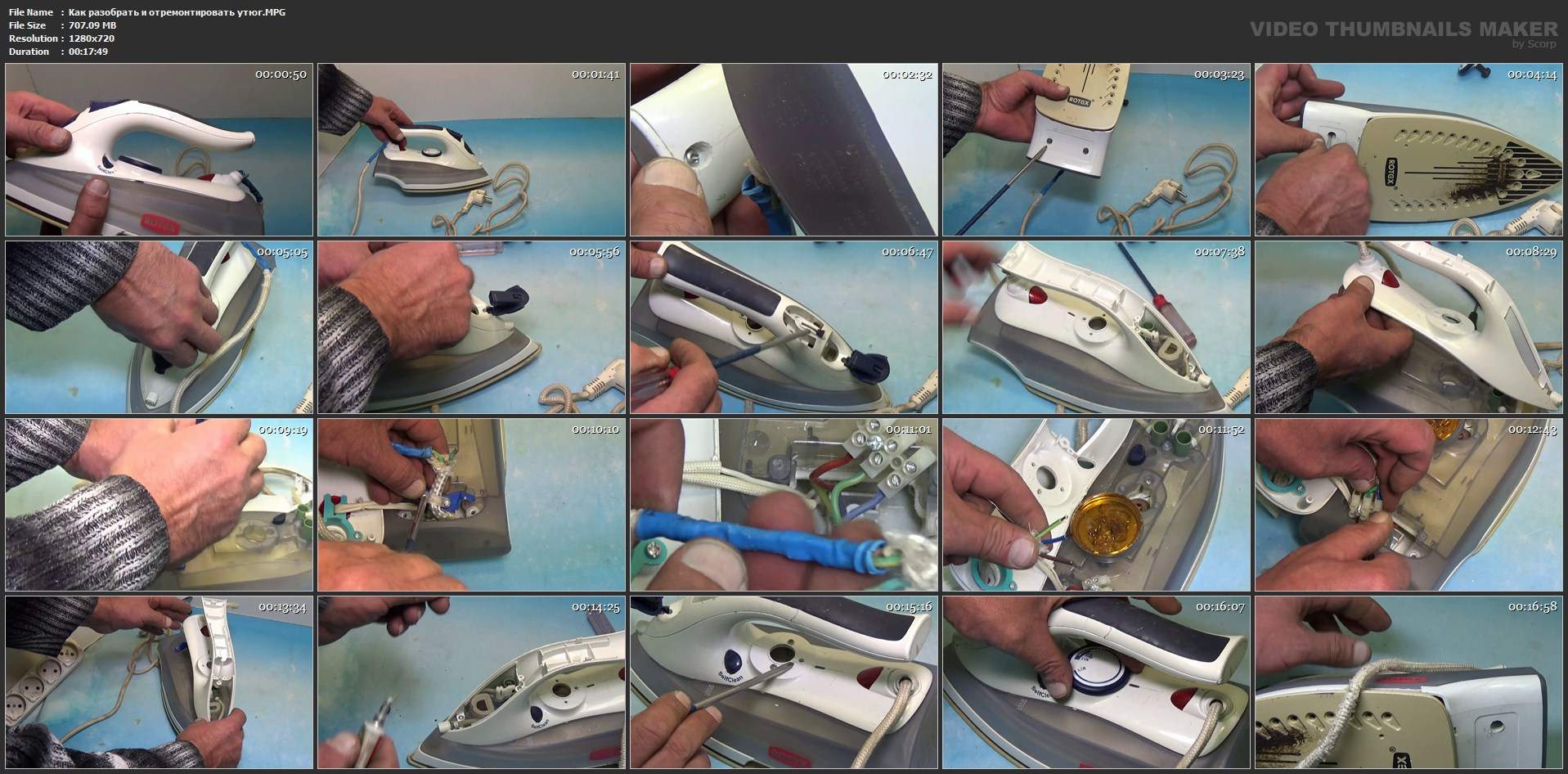

Разбираем утюг
Чтобы не доломать прибор окончательно, нужно правильно его вскрыть. Всё не так просто, как кажется на первый взгляд. В конструкции утюга предусмотрены как защелки, так и винтовые крепления. Начинаем разбирать с видимых соединений. Берем в руки отвертку и выкручиваем саморезы, разбираем штепсельную вилку.
В современных утюгах для подключения к сети используется три провода с разной расцветкой. Красный – обычно это фаза, два остальных – нулевой провод и заземление. Если видимые повреждения контактов в коробке вилки отсутствуют (разрыв, оплавка), продолжаем изучать неисправности дальше.
Устраняем неполадки. Достаточно зачистить провод, подсоединить его к клеммной коробке. С помощью прибора проверяем целостность электрической схемы. Когда всё в порядке, утюгом можно пользоваться.
Когда проблемы не в электрошнуре и штепсельной вилке, продолжаем разбирать утюг дальше. Медленно и аккуратно тянем кнопки, ручки и рычажки вверх. Если под ними – винты, их также выкручиваем. Поддеваем защелки широким ножом.
Чтобы их не сломать, не стягиваем корпус с подошвы, когда что-то упирается и не дает его снять. Сначала отжимаем и откручиваем всё, что мешает. Защелки – очень хрупкие, разбираем прибор аккуратно!
При ремонте утюга моделей Филипс и Тефаль под снимаемой боковой крышкой со стороны электрошнура находим и выкручиваем дополнительные винты. Нужно снять все крепежные детали, освободить снимаемый корпус от всех защелок!
Во всем виноват предохранитель и прочие неисправности
Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.

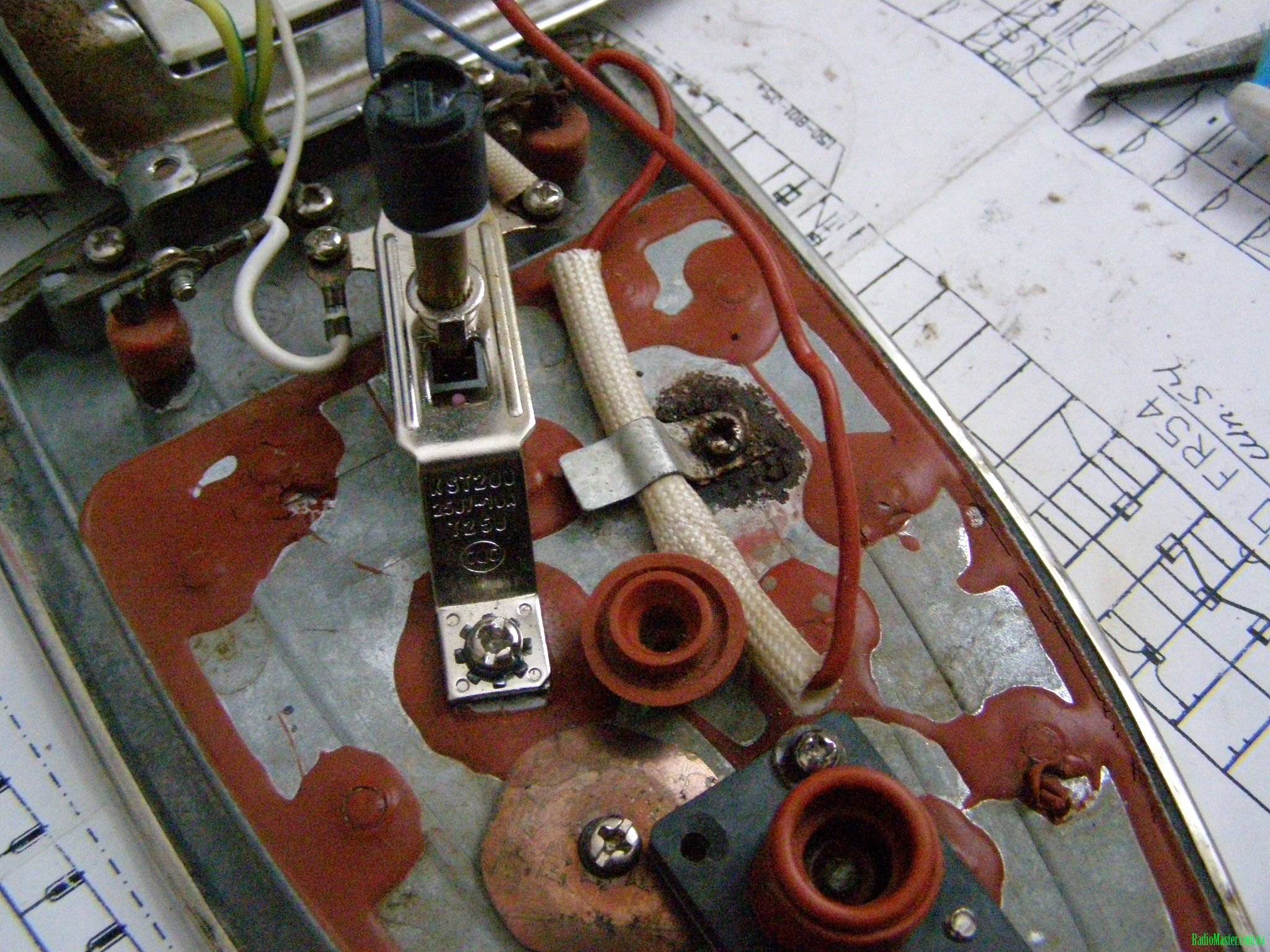

Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:
- при помощи пайки;
- путем обжатия металлического стержня;
- переключением проводов питания.
В каждом случае необходимо добиться надежного контакта.

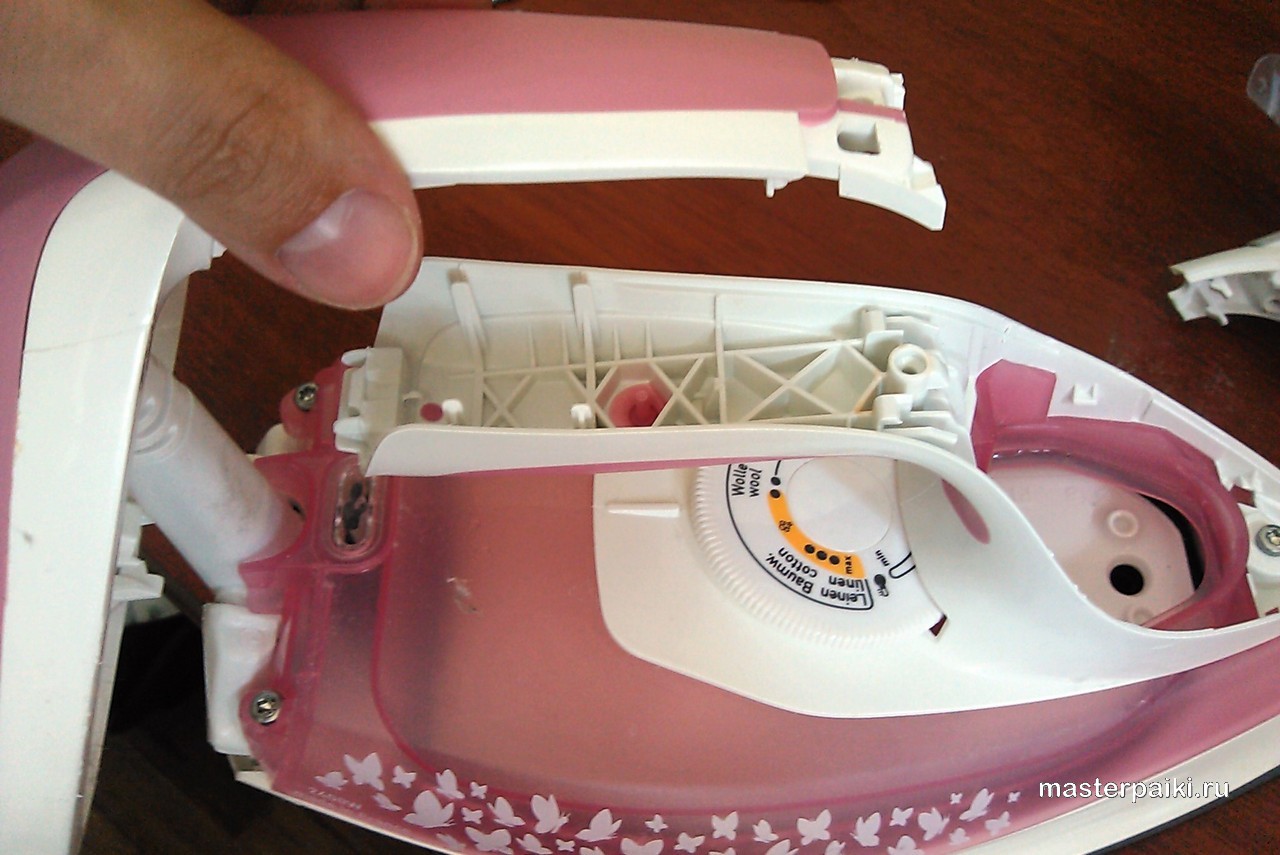

Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.
Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.
Принцип работы устройства
Перед тем как разбирать вопрос, как починить утюг, следует ознакомиться с принципом его работы. Это позволит понять его устройство и быстрее обнаружить неисправность. Будь то простой утюг без современных функций, беспроводная модель, компактный дорожный или паровой с множеством опций, принцип действия остается без изменений. Все модели разравнивают складки на ткани, используя влажность пара, давление и тепло.
Когда паровой клапан закрыт, утюг работает всухую за счет давления и нагретой подошвы. При открытии нагнетающего элемента вода капает в раскаленную камеру, откуда она выходит в виде пара через вентиляционные отверстия, расположенные внизу бытового устройства.
Рабочая поверхность утюга, или подошва, может быть из простого металла или покрыта легко моющимся антипригарным составом. Также есть более современные керамические модели, которые лучше справляются с морщинами и складками на одежде. В вопросе, как починить утюг, пользователи чаще всего упоминают проблемы именно с подошвой этого прибора. Она часто повреждается при неправильной эксплуатации.
Порядок разборки утюга с парогенератором
Чтобы разобрать утюг с парогенератором, необходимо:
1. Открутить шурупы, прикрепляющие заднюю крышку к корпусу утюга. Форма и размер шурупов для разных моделей могут быть различными. Поэтому для разборки прибора потребуется универсальные отвертки либо насадки к ним.
2. Для защиты устройств от несанкционированного вскрытия используют для крепления задней крышки шурупами с уникальной формой. Такие утюги разбираются и ремонтируются только в сертифицированных центрах.
3. Снять заднюю крышку, поддев ее плоской отверткой за имеющийся на корпусе зазор.
4. Открутить винты или ослабить фиксаторы, прижимающие колодку.
5. Снять верхнюю панель корпуса паровой станции.
Для этого предварительно снимают пластиковые колпачки подачи воды и пара. Один колпачок утапливают внутрь утюга. Второй колпачок вынимают, захватив пальцами руки. После снятия одного колпачка, пальцами руки снимают второй колпачок.
Снимают шурупы под колпачками подачи пара и опрыскивателя. В некоторых моделях дополнительный шуруп находится в носовой части, в районе крепления опрыскивателя.
5. Далее откручивают все винты, прикрепляющие верхнюю колодку к корпусу утюга.
6. После снятия всех болтов снимают верхнюю часть корпуса паровой станции.
Для этого используют тонкий нож либо прочное лезвие, которым поддевают верхнюю панель в имеющемся зазоре.
В других конструкциях утюгов с парогенератором достаточно сделать крутящее движение руки, чтобы снять верхнюю крышку.
7. После снятия верхней панели снимают трубку подачи воды из резервуара паронагревателя к опрыскивателю. Для этого приподнимают муфту, удерживающую трубку в фиксированном положении. Затем муфту надо оттягивают в сторону и освобождают один конец водоподводящей трубки.
8. Затем откручивают три шурупа на заднем и переднем концах корпуса утюга. Эти винты становятся видны после снятия верхней крышки.
9. Далее снимают верхнюю часть корпуса утюга. Для этого отгибают защелки, прикрепляющие верхнюю часть корпуса к нижней.
10. После снятия верхней части корпуса демонтируют парогенератор и разбирают . При этом насосы для подачи воды к форсунке и опрыскивателю также снимают.
11. Затем снимают регулятор температуры нагрева подошвы. Для этого плоской отверткой поддевают крышку регулятора снизу и аккуратно ее снимают. Затем откручивают шуруп, находящийся под снятой крышкой регулятора температуры.
12. После снятия крышки регулятора откручивают шурупы, прикрепляющие резервуар к нижней части утюга. На многих моделях парогенераторов таких шурупов четыре, по два шурупа с каждой стороны корпуса устройства.
13. Затем аккуратно отделяют резервуар от подошвы утюга таким образом, чтобы не повредить элементы электрической схемы.
14. После снятия резервуара откручивают несколько шурупов, удерживающих защиту подошвы.
После снятия защитного кожуха открывается свободный доступ к элементам электрической схемы, прикрепляемых непосредственно к внутренней подошве утюга.
Использование данной инструкции и рекомендаций позволяет самостоятельно разобрать утюг с парогенератором в домашних условиях.
