Требования к энергоснабжению дома
Работа с электричеством связана с повышенной опасностью, поэтому прежде чем производить разводку электропроводки в частном доме своими руками нужно знать ряд требований. Кроме правил СНиП и ПУЭ существует еще нормативные документы, в которых прописаны дополнительные требования, связанные с ГОСТ и другими моментами. Несмотря на сложности и правила монтажа в сети, многие люди готовы произвести разводку электропроводки своими руками без привлечения специалистов. Изучив все требования и нормативные документы можно узнать, как правильно сделать разводку электропроводки в квартире или доме, не нарушая при этом ГОСТ и ПУЭ.
На основе этих правил можно определиться с комплектующими, выборе проводки, способами монтажа элементом сети в доме. Несмотря на то что ПУЭ может дополняться новыми правила, существуют основные пункты, которые все актуальны.
- Напряжение сети составляет 220 или 380 V. Напряжение в квартире обычно составляет 220 V, а в частном доме – 220 V или 380 V.
- Современная система заземления TN-C-S. Простая и экономичная система полностью обеспечивает надежный уровень электросети.
- Разводка электропроводки в квартире или в доме осуществляется кабелем с медными жилами. Алюминиевый кабель используется для подключения электросети дома от столба.
- Открытая электропроводка в квартире допускается в специальных кабель-каналах. В деревянных домах разрешено применять изоляторы. Более подробнее читайте в статье про монтаж электросети по деревянным стенам.
- Закрытая проводка допускается в перекрытиях плит многоэтажных домов, пустотах конструкций зданий, непосредственно в стене. Основное требование к скрытой проводки – монтаж на негорючие конструкции.
- Кабеля через стены проводят через специальные гильзы – металлические трубы, диаметр которых должен быть больше чем он сам. Без использования гильзы допускается проводить кабеля, которые имеют дополнительную защитную оболочку.
- Открытый монтаж электропроводки по потолку запрещен с применением незащищенных изолированных электропроводов. Они должны быть в обязательном порядке уложены в кабель-каналы, гофру и металлические трубы.
- По требованиям ПУЭ монтаж проводки осуществляется вертикально или горизонтально. Укладка электропроводов по кратчайшему пути строго запрещена, так как несет угрозу безопасности.
- Защита розеток и выключателей во влажных помещениям должна быть не ниже IP44. Это актуально при проведении разводки электропроводки на кухне, в ванной комнате или бане.
- Энергоснабжение дома или квартиры должны быть разделено на группы. На каждую группу установлен автомат, номинал которого составляет общую мощность потребления. Электрощит и счетчик электроэнергии должны быть установлены на высоту 80 – 170 см от пола.
- Минимальная высота от пола при монтаже розеток должна составлять не менее 30 см.
- Все розетки должны быть заземлены с номиналом тока не менее 16 А.
- Разводка электропроводки в ванной комнате должна иметь отдельную линию, которая, кроме автомата имеет дополнительно защиту УЗО.
- Монтаж проводки запрещен вблизи каминов, печей, дымоходов.
Все требования ПУЭ направлены на безопасное использование электросети, поэтому если домовладелец захочет произвести разводку электропроводки в частном доме своими руками особых трудностей не должно возникнут.
Как выбрать подходящий кабель
При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.
Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.
Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.
На сколько модулей нужно устанавливать щиток
Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.
Допустим на этаже у Вас:
- 3 комнаты.
- Кухня;
- Корридор;
- Бойлер;
- Стиральная машинка;
- Система теплый пол в 3-х комнатах и кухне;
- Электрическая плита;
- 4 кондиционера.
Исходя из этого в распределительных щит Вам необходимо установить:
- 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
- 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
- 1 УЗО на 25–32 А для подключения электрической плиты.
Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.
После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.
Определение суммарной мощности
При проектировании электропроводки в частном доме особое внимание уделяется такому важному параметру, как показатель энергопотребления. Чтобы рассчитать необходимую для частного дома мощность потребуется учесть все нагрузки, подключаемые к питающей линии одновременно. При вычислении этого показателя принимаются во внимание следующие важные моменты:
При вычислении этого показателя принимаются во внимание следующие важные моменты:
- максимальная мощность при заданном напряжении в сети определяется по соответствующему значению тока в нагрузке;
- с другой стороны для каждого отдельного потребителя этот параметр может быть найден из прилагаемой к нему документации (паспорта, в частности);
- для получения расчетного значения достаточно сложить все протекающие в нагрузках токи и умножить их на напряжение сети (220 или 380 Вольт);
- при наличии паспортов у бытовой техники и силового оборудования суммируются указанные в них показатели мощности.

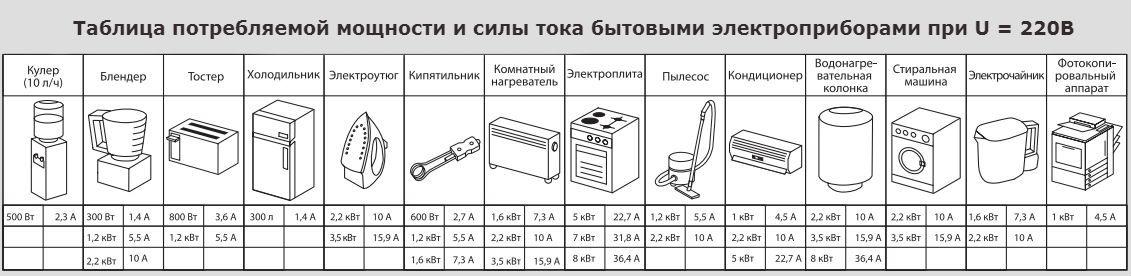

Таблица потребляемой мощности и силы тока бытовых электроприборов при напряжении питания 220В
Такая возможность объясняется тем, что два показателя, используемые при расчете электропроводки, связаны простой физической зависимостью, представляемой следующей формулой:
P (Вт) = U (Вольты) х I (Амперы).
Общие рекомендации по замене проводки
Предварительно узнайте схему прокладки старой проводки. В отдельных ситуациях схема организована так, что выполнить замену имеющихся составляющих новыми невозможно, и единственным доступным решением остается демонтаж магистралей и обустройство разводки по-новому.
Прокладка проводки в квартире
К примеру, встречаются ситуации, в которых разводка выполнена в штробах, размещенных под напольным покрытием. Если в планы владельца не входит полная замена покрытия, единственный возможный вариант в такой ситуации – отключение старых проводов и прокладка новых магистралей иным методом.
Прокладка проводки в квартире
Если кабели изначально проложены в штробах, с заменой не возникнет особых проблем, но настенное покрытие существенно пострадает.
Проще всего выполняется замена электропроводки, проложенной по открытой схеме. При такой схеме кабели прокладываются в специальных каналах (коробах). Если изначально коробы не были замаскированы отделкой, к примеру, гипсокартоном, то ремонтные работы пройдут с наименьшими потерями.

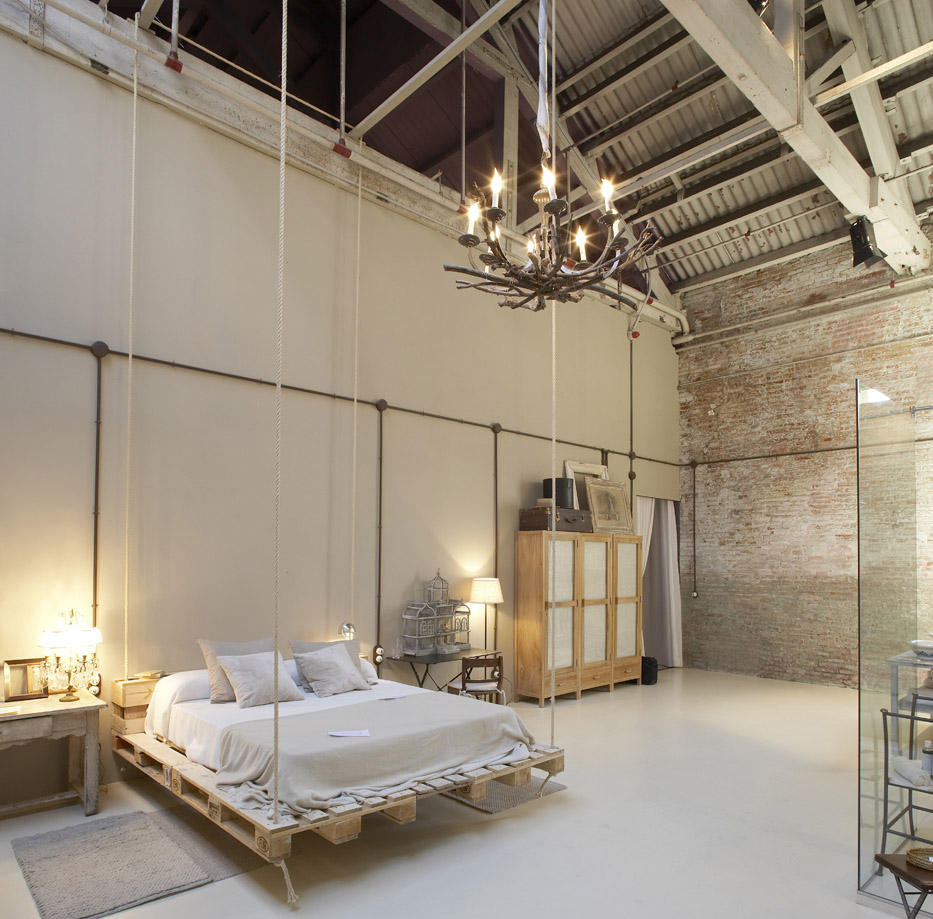

Открытая проводка в квартире
Перед началом работы вам нужно будет составить новую схему разводки проводов. Выберите метод обустройства проводки. От открытого способа настоятельно рекомендуется отказываться – в квартире это попросту не эстетично смотрится. Отдавайте предпочтение либо закрытому монтажу, либо обустройству проводки в кабель-каналах.
Разводка скрытой электропроводки в квартире
Удобнее, если розетки будут размещены в местах установки мощной бытовой техники. Рассчитайте оптимальное количество розеток. Удобнее, когда на каждые 5-6 м2 пространства приходится одна розетка. В кухне на 6 м2 должно быть как минимум три розетки.

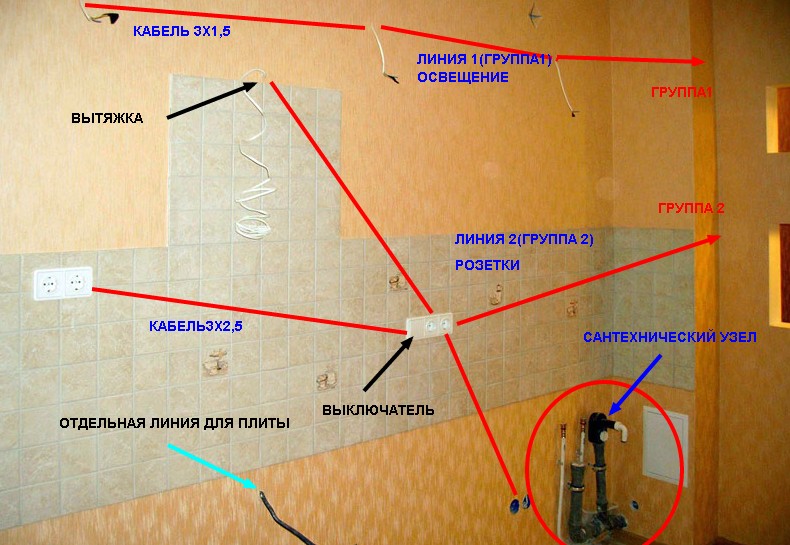

Электрика на кухне
В случае установки в квартире электроплиты, для нее необходимо смонтировать отдельную розетку. При этом силовой кабель такой розетки должен иметь сечение не менее 4 мм2, а то и все 6 мм2. Конкретное значение подбирается индивидуально в соответствии с мощностью техники.
Электроплита
Строгих требований в отношении высоты размещения розеток нет. Главное, чтобы ими было удобно пользоваться.
Выключатели удобнее всего монтировать сразу после входа в комнату. Оптимальное расстояние между выключателем и дверью – не менее 150 мм. Выключатель размещайте сбоку от притвора. Возле петель им будет не очень удобно пользоваться. Строгих рекомендаций в отношении высоты установки выключателей также нет – делайте, как вам удобно.
Выключатели и розетки
Предварительно определите общую мощность электрических приборов для каждой отдельной комнаты. Если в пределах одного помещения будет устанавливаться большое количество мощных приборов, к такой комнате подводятся отдельные магистрали с индивидуальными автоматами защитного отключения.
В соответствии с выбранными местами монтажа выключателей и розеток подберите удобные участки для монтажа распределительных коробок. Укажите места их размещения в плане.

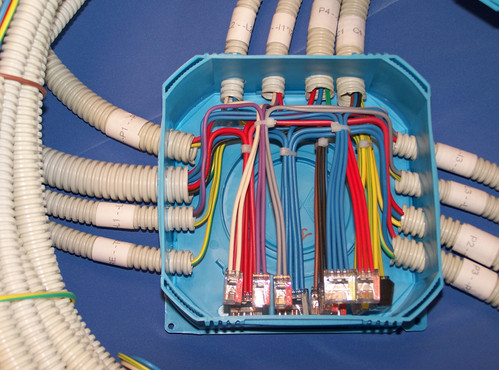

Распределительная коробка
Укажите в плане тип, материал изготовления и сечение кабелей для каждого помещения.
Еще раз проверьте схему электропроводки. Подумайте, все ли вас устраивает, удобно ли вам будет в дальнейшем пользоваться розетками и выключателями, смонтированными по такой схеме. Если результат вас устраивает, выполните базовые подготовительные мероприятия.
Прежде всего, нанесите на стены места размещения выключателей и электророзеток. Если проводка будет выполняться по скрытому методу, избавьтесь от всех отделочных материалов, а затем начертите на стенах линии прохождения проводов и места монтажа элементов новой системы.
При желании можете избавиться от старой проводки. Сначала избавляйтесь от выключателей и розеток, после – от распределительных коробов и кабелей. Но это довольно пыльная и затяжная работа. Гораздо проще попросту отключить старые провода, демонтировать выключатели и розетки, заделать места их установки и проложить новые кабели в соответствии с составленной схемой.
Демонтаж проводки
Монтаж электропроводки своими руками
Необходимо иметь простой набор инструментов и уметь с ними обращаться. Обязательным есть условие соблюдения техники безопасности. Для работы понадобятся электрический и ручной инструмент и средства защиты:
- угловая шлифовальная машина (болгарка);
- штроборез для выбирания канавок в бетонных и кирпичных стенах;
- перфоратор для бурения сквозных отверстий в стенах и выбора монтажных пазов и отверстий;
- клещи для обжима проводов;
- съемник изоляции для зачистки концов кабелей;
- молоток, пассатижи, бокорезы;
- отвертки, нож для работы с проводами;
- надежная стремянка для монтажа светильников и люстр;
- защитные рукавицы и респиратор, если планируется резка штроб.
Пошаговое руководство по монтажу электропроводки
Общие сведения по монтажу наружной и скрытой разводки
При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.
Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.
Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.
Замечание. Для санузла и кухни следует протянуть линию отдельно.
Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.
Схема электропроводки в доме
Монтаж скрытой электропроводки
Нужно выбрать правильный размер сечения кабеля.
Замечание. Для выбора нужного сечения следует:
- Выяснить максимальную мощность в электросети;
- Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.
Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.
Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!
По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:
- Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
- С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
- Нарезаем провода на нужные длины и делаем сечение;
- Укладываем провода в штробы;
Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

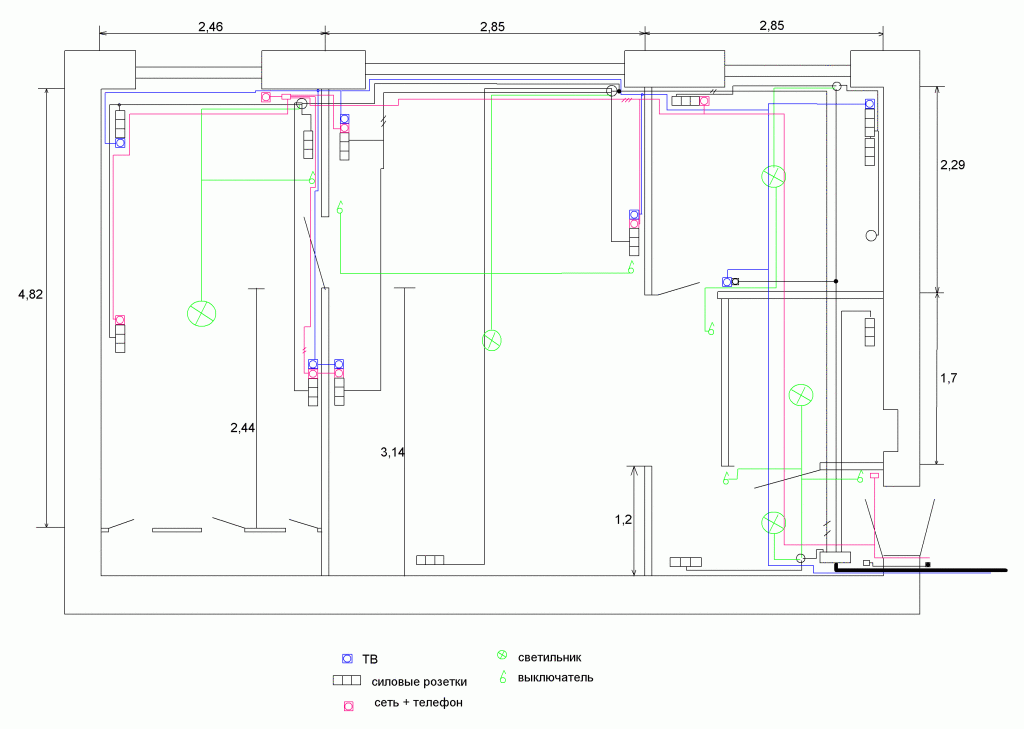

Пример разметки электропроводки в квартире
Монтаж наружной проводки
Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.
Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.
Несколько обязательных правил при монтаже открытой проводки:
- Кабель прокладывается только под прямым углом;
- Провода не должны пересекаться;
- Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;
Установка розеток и выключателей
Расположение элементов:
- Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
- Розетки следует расположить на высоте 30 см от пола;
- Подводить проводку к розеткам следует снизу, к выключателям – сверху.
Основные действия:
- Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
- Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
- Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
- Фиксируем надёжно распределительную коробку.
- Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
- Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
- Далее по принципу установки розеток, делаем выключатели.
Монтаж электропроводки своими руками
Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.
Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).
Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.
Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.
На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.
Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:
- Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
- Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
- Вводный кабель к ЩО подводится следующим образом:
- синий провод крепится к нулю;
- белый проводок — к верхнему контакту УЗО (то есть к фазе);
- желтого цвета с зеленой полосой провод крепится к заземлению.
Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.
Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке
И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.
Открытый вариант монтажа
Открытую проводку монтируют последовательно:
- по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
- ставятся распределительные коробки, выключатели, розетки;
- кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
- от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
- в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.
Разводка скрытой проводки
Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.
Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.
Электропроводка в частном доме
В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:
- использование кабелей с безупречной изоляцией и самозатухающих проводов;
- применение исключительно металлических распределительных и установочных коробов;
- обязательная герметизация любых соединений;
- недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
- ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
- монтирование пластиковых гофр и коробов в штукатурку.
А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.
Монтаж электропроводки
Электрика в доме – монтаж
После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения). На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.
Электрика в доме – щит освещения На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.
Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.
Открытый вариант монтажа
Электропроводка в доме своими руками: открытый монтаж
Монтаж открытой проводки выполняется в следующей последовательности:
- Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
- Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
- Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода.
- От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.
Электропроводка в частном доме своими руками
Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.
Разводка скрытой проводки
Электропроводка в доме своими руками: скрытая проводка
В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

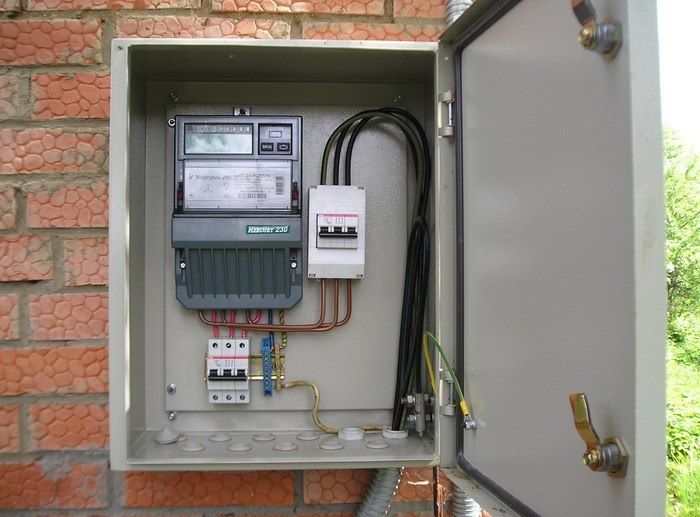

Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
Составляем схему электропроводки
Как и любое дело, монтаж электропроводящих систем в помещении следует начинать с проектирования. Специалисты советуют нанести на стены разметку, которая укажет, где будут расположены провода, осветительные приборы, соединяющие проводники и розетки
Помимо собственных предпочтений в планировании освещения комнаты, следует принимать во внимание индивидуальные особенности помещения и следующие правила:
- Токопроводящие кабели располагаются строго горизонтально или вертикально;
- Повороты кабелей формируются под прямым углом;
- Расстояние между пучками кабелей и перекрытиями составляет 150-200 мм;
- Расстояние между пучками кабелей и проёмами окон или дверей составляют не менее 100 мм;
- Выключатели света размещаются со стороны ручки двери на высоте 0,8 метра или 1,5 метра от пола;
- Электрические розетки располагаются на любой удобной пользователю высоте;
- Количество розеток обычно рассчитывается из соотношения 1 элемент на 4 погонных метра стены;
- Расположение розеток в соседних комнатах в смежных углублениях допустимо;
- Распределительные щиты рекомендуется располагать близко к месту ввода кабелей питания на уровне 1500-1700 мм от пола;
- Обязательно предусмотреть возможность подключать защитное заземление к корпусу щитка.
Когда вы определились с местами прокладки кабелей и монтажа электрических элементов, сделайте схему электропроводки своими руками на бумаге, соблюдая масштаб относительно размеров помещения. Это пригодится вам в будущем, при необходимости ремонта электропроводки.
Правильное освещение в квартире
Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.
Как правильно сделать
Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.
Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.
Что нужно
Для обустройства правильного освещения необходимо помнить о следующих фактах:
Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.
План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.
Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.
Самое главное точно определить места расположения светильников
Составление схемы
Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения
Берут во внимание специфику бытового оборудования, осветительные системы
Разновидности схем электропроводки в частном доме:
- Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
- Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
- Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
- Функциональная. От структурной отличаются более детальными характеристиками и описанием.
Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.
Вычисление суммарной мощности
Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.
Особенности расчета:
- сведения о мощности есть в техническом паспорте каждого устройства;
- показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
- если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.
Разделение потребителей на группы
Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.
Потребителей в категории формируют несколькими методами:
- по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
- по помещению (каждой комнате ставят отдельную магистраль);
- с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.
Выбор места для щитка
Электрощит можно ставить только в сухом помещении
Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.
Правила установки щита:
- щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
- панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
- высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
- от водопровода и газовой магистрали не должно быть меньше 1 метра.
Проект и схема разводки электропроводки
Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.
Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.
Сколько фаз
Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.
Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку
Способы соединения проводов
Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:
- метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
- соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
- клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
- один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
При монтаже электропроводки можно использовать несколько разных видов соединения проводов.
Где установить щиток
Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:
- Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
- Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
- Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
- Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.
Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок
Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации
Разбивка потребителей на группы
Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.
Для каждой группы потребителей должно быть установлено индивидуальное УЗО.
После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.
Вопрос:
Сколько линий нужно проводить для комнаты?
Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.
Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
