Кольца железобетонные
Железобетонные кольца — это специальные конструкции для устройства колодцев разного калибра, которые чаще всего используются на наружных сетях водоснабжения и водоотведения.
Производство стандартных изделий выполняется в заводских условиях из высококачественного бетона в строгом соблюдении ГОСТа «Железобетонные сантехнические сооружения».
Процесс производства колец из бетона не представляет особой сложности, для этого нужны:
- Армированная сталь диаметром до 10 мм.
- Бетон высокого качества.
- Форма для отливки.
Железобетонные изделия для устройства колодцев выпускаются стандартных размеров с маркировкой, отражающей назначение кольца и его типоразмер. О разновидностях мы расскажем чуть ниже.
Что же касается того, как высчитывается цена каждого конкретного изделия то здесь необходимо понимать, сколько кубов в бетонном кольце, собственно, чем больше, тем и стоимость выше.
Расчет железобетонного опорного кольца
Зная размер изделия несложно подсчитать объем бетона в ж-б кольце, который необходим для его изготовления.
Но так как существует множество различных вариантов на строительном рынке, возьмем, к примеру, опорное кольцо КО 6 — объем бетона изделия рассчитывается так:
- Для начала нам необходимо записать параметры (габариты), в данном случае они будут равны следующим показателям — 840 х 580 х 70 мм.
- Вычислим площадь круга большего диаметра по формуле — ¼ П d2 = 1/4 х 3,14 х (0,84 х 0,84) = 0,553896 м2. Где П = 3,14, а d – это наружный диаметр (в нашем случае 840 мм). Переводим все в метры.
- Теперь по этой же формуле высчитываем площадь круга с внутренним диаметром – ¼ х 3,14 х (0,58 х 0,58) = 0,264074 м2.
- Узнаем площадь самого изделия, для этого нужно из площади круга с наружным диаметром вычесть площадь с внутренним диаметром 0,553896 — 0,264074 = 0,289822 м2.
- Умножив площадь на высоту, узнаем его объем — 0,289822 х 0,07 = 0,02028754 м3.
Итак, на кольцо опорное КО 6 объем бетона мы рассчитали, как вы сами видите, ничего сложного в этом нет, главное – знать формулу и параметры изделия. Однако расчеты производить всегда проще, нежели возводить колодец своими руками, тут нужна специальная техника.
Как минимум, требуется кран, способный поднимать груз весом в полтонны или даже тонну (на фото)
Разновидности железобетонных изделий для колодцев
Приведем параметры всех типов выпускаемых колец для наглядности (параметры будут описаны в следующем порядке – высота, толщина стенки, внутренний диаметр и масса):
На рисунке указаны важные параметры, которые помогут производить расчеты
- КС-7-1, 10 см, 8 см, 70 см, 46 кг.
- КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
- КС-7-3, 30 см, 8 см, 70 см, 140 кг.
- КС-7-5, 50 см, 8 см, 70 см, 230 кг.
- КС-7-6, 60 см, 8 см, 70 см, 250 кг.
- КС-7-9, 90 см, 8 см, 70 см, 410 кг.
Изделия с небольшой высотой называются доборными
- КС-7-10, 100 см, 8 см, 70 см, 457 кг.
- КС-10-5, 50 см, 8 см, 100 см, 320 кг.
- КС-10-6, 60 см, 8 см, 100 см, 340 кг.
- КС-10-9, 90 см, 8 см, 100 см, 640 кг.
- КС-12-10, 100 см, 8 см, 120 см, 1050 кг.
- КС-15-6, 60 см, 9 см, 150 см, 900 кг.
- КС-15-9, 90 см, 9 см, 150 см, 1350 кг.
- КС-20-6, 60 см, 10 см, 200 см, 1550 кг.
- КС-20-9, 90 см, 10 см, 200 см, 2300 кг.
Широкое разнообразие колец позволяет без труда обустроить колодец нужного габарита

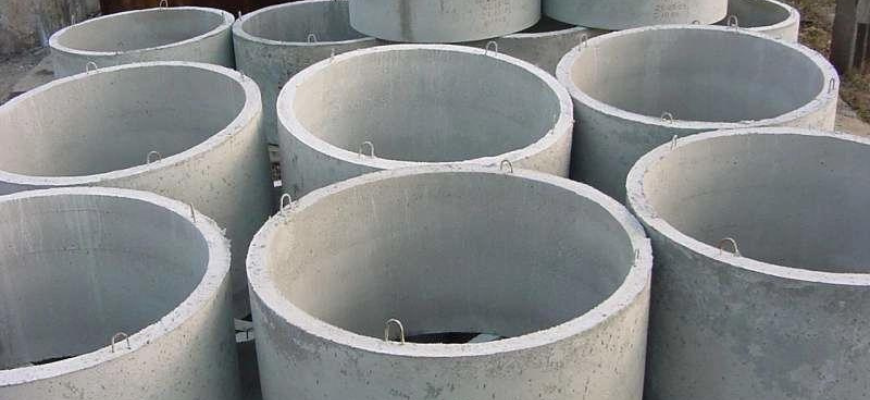

Обратите внимание на наличие армированных ушек у изделий весом более 100 килограмм. Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:
Изделие, маркированное, к примеру, КС-10-6 называется полностью кольцо стеновое с размерами:
- Высота-60 см.
- Внутренний диаметр-100 см.
Существуют изделия и с маркировкой КО (кольцо опорное), эти изделия встречаются в следующем варианте:
КО-6, высота-7 см, внутренний диаметр – 58 см, наружный диаметр – 84 см, масса – 60 кг.
Еще одна модификация – подкладка под люк колодцев (кольцо К 1а объем бетона которого рассчитывается по нижеуказанным параметрам):
К — 1а, высота -18 см, внутренний диаметр – 58 см, наружный диаметр – 100 см, масса – 160 кг.
Маркировка ПП означает — плита перекрытия
Доборные изделия позволяют более точно регулировать высоту колодца, в некоторых случаях выравнивания в уровень с землей, в других – делая их более заметными. Монтаж подкладочных бетонных элементов на плиту покрытия колодца поможет приподнять люк над ее поверхностью.
Благодаря этому исключается:
- Затекание дождевых и талых вод в колодец.
- Наезд транспортных средств на люк, если колодец расположен под проезжей частью.
- Затопления самого люка.
Одним из важных параметров подобного изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.
Достоинства и недостатки колец из железобетона
Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.
К неоспоримым преимуществам ЖБ-колец можно отнести следующее:
- Высокое качество по доступной цене.
- Широкий размерный ряд.
- Возможность быстро обустроить систему водопровода и канализации.
- Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.
- Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет.
- Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.
К явным недостаткам относятся такие моменты:
- Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.
- Отсутствие мобильности: перенести такой колодец очень трудно.
Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.
Плюсы и минусы
Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:
- пригодность для любых типов сооружений;
- доступность цен;
- большой выбор размерных моделей;
- долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
- жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
- простота и скорость монтажа;
- возможность изготовлять комплектующие на месте работ своими руками;
- надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.
Железобетонные конструкции.
К недостаткам относятся:
- трудности транспортировки;
- габариты и вес, которые требуют при установке использования специальной техники;
- отсутствие мобильности (установленный колодец перенести крайне проблематично).
Типы жб конструкций, используемых для различных целей
Для обустройства канализационных и питьевых колодцев показаны следующие конструкции:
- С замковым соединением кольцевого типа. На каждом элементе в верхней части отливаются специальные выступы, а в нижней – выемки. При монтаже один элемент насаживается на другой, при этом плотно заключаясь в замок. Подобная техника обеспечивает цельность сооружения при эксплуатации и невозможность сдвижения/смещения в сторону.
- Прямые кольца ЖБИ без замковых элементов. Требуют герметизации на межкольцевых стыках посредством металлических скоб, цементного раствора, герметика специального назначения.
- Регулировочные низкие кольца, имеющие увеличенную толщину по ширине стенок и уменьшенный диаметр. Показаны для регулирования горизонтальности поверхности конструкции, корректировки внутреннего объема, когда возникает необходимость сужения диаметра до нужных размеров.
- Доборные железобетонные изделия. Применяются для регулировки высоты колодцев. Обычно применяются для наращивания «стакана» или для замены стандартного железобетонного кольца из-за его больших размеров.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Проблемы и сложности при проектировании наружных и внутренних сетей
Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:
- с ограничениями, указанным в технических условиях на подключение;
- отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
- ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
- необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.
Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.
Разновидности бетонных колец для колодца
В продаже есть несколько видов железобетонных колец для колодцев, которые отличаются друг от друга определенными параметрами. В зависимости от особенностей края и поверхности они могут быть такими:
- с фальцевым краем – для формирования замкового стыка;
- с ровным краем – обычные изделия для равномерной укладки и закрепления металлическими скобами;
- с дополнительными крепёжными элементами по краю.
Толщина стенки бывает стандартной и увеличенной (для глубокой закладки). Для небольших септиков частного дома или дачи выпускаются изделия без армирования, цена которых на порядок ниже. Некоторые производители подразделяют продукцию на водозаборную и канализационную, а также предназначенную для коллекторов.
Опорные

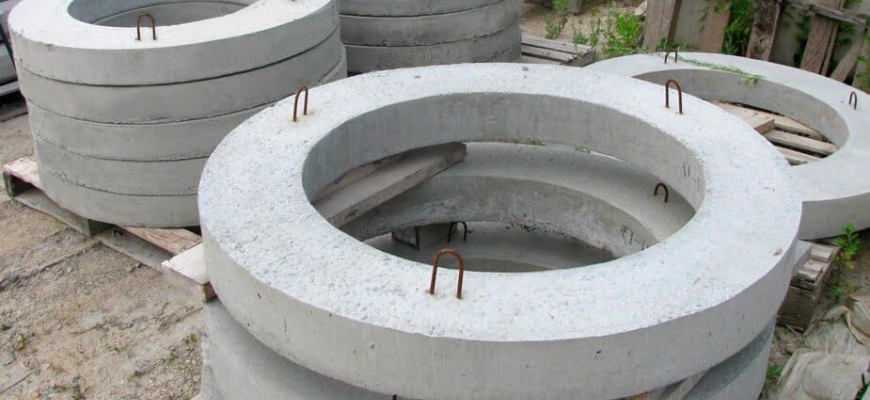

Изделия марки КО предназначены для установки на плиту днища, то есть служат фундаментом для будущего колодца. Их отличительная особенность – небольшая высота вкупе с очень толстыми стенками. Для изготовления используются только самые качественные материалы и прочные марки цемента. В продаже есть также опорные кольца марки КЦО. Они ставятся на уже собранную бетонную колонну под её горловину, то есть сверху.
Опорные фундаментные кольца нередко называют регулировочными, поскольку они помогают точнее рассчитать высоту колодца, выравнивают поверхность под люк относительно уровня почвы.
Стеновые

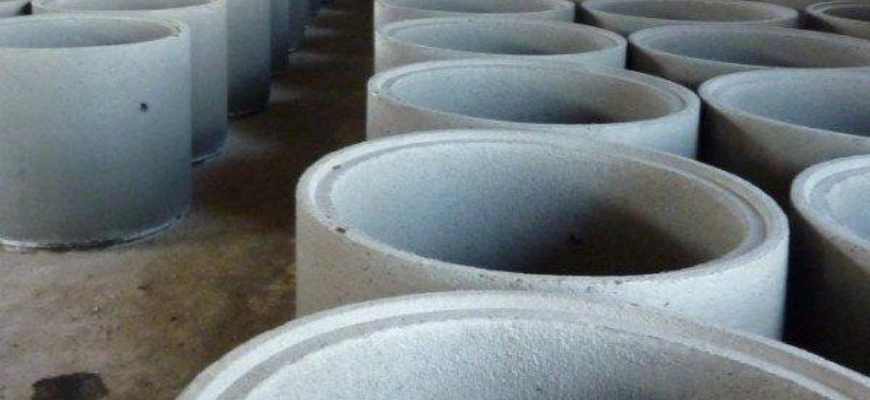

Такие изделия применяются для создания основной части колодца. Укладывать их друг на друга очень просто: нужно только сложить изделия стопкой и загерметизировать швы бетонным раствором.
Кольца с замковым соединением имеют стыковочные выемки и торцевые выступы, которые идеально подходят друг к другу. Такие модели колец можно не подвергать герметизации, поскольку давление грунта не оказывает на них сдвигающей силы.
Более дешёвым вариантом является кольцо стеновое сквозное (стандартное), у которого гладкие стенки и торцы. Обычно такие элементы используются там, где не наблюдается подвижек грунта, отсутствует риск вибрационного воздействия. Их соединяют металлическими скобами и бетонным раствором. Большинство производителей выпускают и дополнительные предметы для формирования колодцев:
- доборные элементы применяются для коррекции высоты септика, если обычные изделия не могут выровнять её под определенный уровень;
- фильтрационные кольца – оснащены перфорацией на всей поверхности, предназначены для постройки фильтрационных колодцев;
- вспомогательные детали – позволяют сооружать сложные инженерные системы с отводами, поворотами, сужениями и расширениями.
С крышками

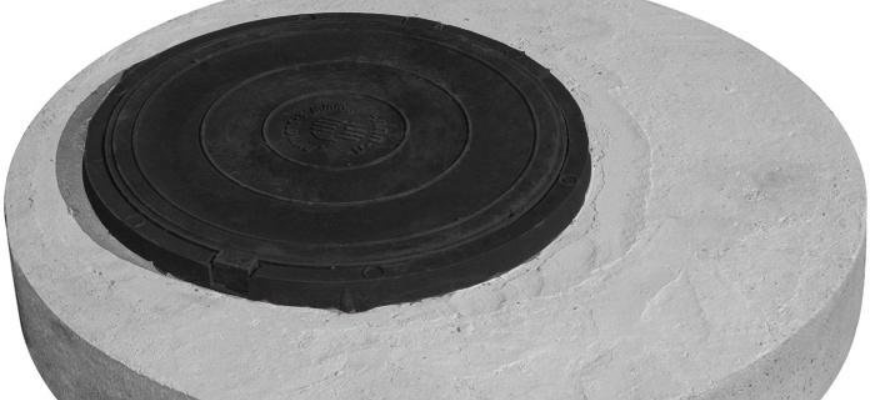

Наборы бетонных колец для септиков могут быть оснащены крышками и люками. Приобретать такие изделия от одного и того же производителя выгоднее, ведь комплектом они могут стоить дешевле, к тому же точно подходят для основных элементов.
Плиты днища и перекрытия
При устройстве колодца часто требуется плита, укладываемая на дно. Обычно её заливают непосредственно на участке, но это удлиняет сроки строительства. Укладка готовой плиты облегчает процесс возведения септика, поэтому профессионалы зачастую предпочитают приобретать готовые элементы основания.

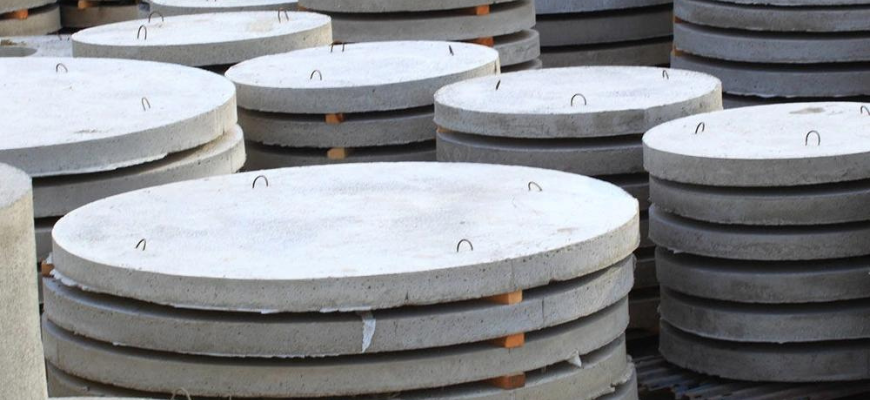

Плиты перекрытия кладутся на колодец сверху. Они представляют собой прямоугольные элементы с отверстием в центре и используются для формирования больших площадок над септиком. Разновидность изделий – плита дорожная, которая отличается большей толщиной и предназначена для скрытия отверстия на проезжей части.
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Описание и особенности железобетонных колец
Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.
Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.
Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.
В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.
Виды бетонных колодезных колец

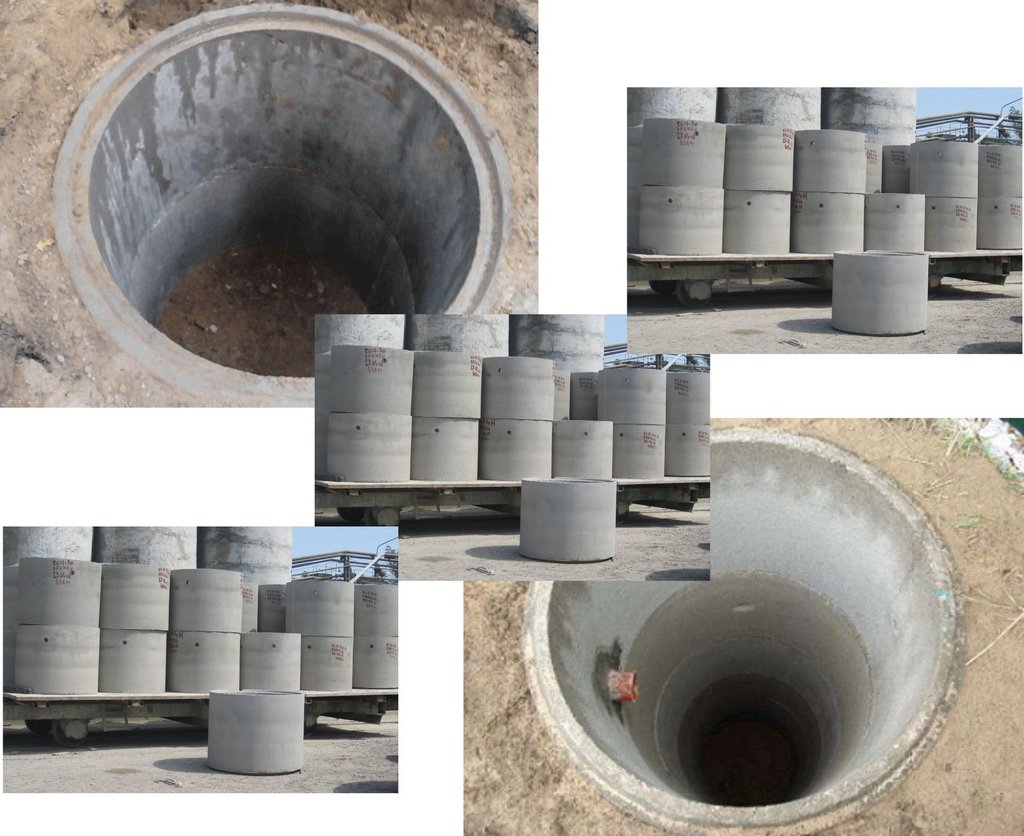

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Описание технологии
В большинстве случаев эти изделия отливаются из бетонной смеси, в которой в качестве связующего используют цемент марки не менее чем «300». В опалубку, изготовленную по будущей форме кольца, предварительно устанавливают чуть меньшего размера конструкцию из арматуры, связанную мягкой стальной проволокой или сваренную. Наружу выводятся стержни, которые загибаются в петлю, или готовые «ушки» — этот элемент в дальнейшем будет служить как для подъёма и установки автокраном или манипулятором готового изделия на место использования, так и для сварки с таким же элементом, если колец будет два и больше. Такая сварка обеспечит дополнительную жёсткость конструкции колодца.
Во время заливки бетонного раствора в опалубку она уплотняется при помощи вибратора, а после застывания бетона и извлечения его из опалубки конструкцию выдерживают минимум 7 дней для 50% готовности. Полная же готовность изделия наступает только после его хранения в течение 28 суток. Поэтому при массовом выпуске они складируются отдельными партиями по дням выпуска.
Кодировка жб колец
Но, независимо от своего предназначения и конструктивных особенностей, все они изготавливаются из тяжёлых видов армированного бетона марки прочности от М-200 до М-500. Размеры ж/б колец для колодца могут быть самыми разными, и подбираются в индивидуальном порядке, в зависимости от диаметра колодца. Согласно производственным нормативам, каждое отлитое кольцо должно иметь определённую маркировку, установленную требованиями ГОСТа. Благодаря этим маркировкам можно безошибочно выбрать необходимую модель железобетонного изделия.
Кодировка ж/б колец выглядит следующим образом:
- КЛК — для монтажа городских ливневых коллекторов.
- КВГ — наиболее распространённый вариант колец, предназначаемый для обустройства водных колодцев и кессонов.
- КО — опорное, или фундаментное кольцо. Используется в качестве основы для последующей установки прочих элементов.
- КФК — используемые для устройства дренажных систем, или канализационных сливных коллекторов.
Но главными показателями, исходя из которых, подбираются кольца, служат их размеры. В зависимости от диаметра и высоты, изменяется и масса железобетонного изделия. В представленной ниже таблице даны размеры кольца для колодца: его высота, диаметр, объём, а также масса. Наружный диаметр обозначается как D-большое, а внутренний — как d-малое. Минимальный диаметр таких железобетонных элементов, как видно из таблицы, составляет 70 см, а наибольший — 200 см.
Разработка котлована под колодец
Первый шаг – определение подходящего места, где будут проводиться работы. Надо учитывать различные факторы, по большей части – связанные с местностью. Запрещается возводить конструкции рядом с объектами, где слишком много загрязнений. Иначе вода впитывает вредные вещества, когда проходит по внешним слоям. Обычно углубление грунта – не больше 3-4 метров, иначе устройство колодца не будет правильным.
Если есть действующий колодец – его с самого начала осушают. Это делают до тех пор, пока тёмные пятна на бетоне полностью не исчезнут. В случае дождливой погоды требуется дополнительная защита от осадков. Пример – гидроизоляция колодца из бетонных колец.
Если есть рыхлый бетон – его удаляют, используя отбойный молоток. Внешняя поверхность тоже требует тщательной очистки. Отложения соли и грязь, выросший мох тщательно удаляют. Тщательно обрабатывают металлические части в случае их появления на поверхности во время ремонтных работ. Для этого удаляют ржавчину с поверхности, потом покрывают всё антикоррозийным составом.
Углубление в бетоне до 2,5 сантиметров создают там, где появились трещины и повреждения. Тогда будет больше площадь, на которой материал соприкасается с герметиком. За этим следят, и когда проводится гидроизоляция колодцев из бетонных колец.
Особенности бетонных колец для колодца
Качество и срок службы колец сильно зависят от материала их изготовления. Для производства ЖБ-конструкций применяются определённые марки бетона (от М400), которые обладают достаточной прочностью и стойкостью к разного рода повреждающим факторам. Улучшить свойства железобетонных колец помогают другие составляющие:
- щебень нескольких фракций;
- полимерные добавки;
- песок.
Согласно ГОСТ 8020-2016, бетонные кольца для колодцев – это монолитные конструкции в виде полого цилиндра. Они в обязательном порядке армируются металлическими прутами, проволокой. Армирование помогает увеличить сопротивляемость к растяжению, излому, сжатию, повышает базовую прочность.
Габариты колец варьируют в широких пределах – диаметр 70-200 см, ширина стенки 8-12 см. Стандартная высота изделий равна 90 см, хотя на заказ возможно изготовление любых моделей. Каждое изделие может иметь технологический уклон изнутри не более, чем в 1,5 градуса. По всей его поверхности не должно быть никаких трещин, каверн, сколов.
Какие кольца для колодца лучше выбрать.
При установке, замковые кольца имеют незначительное преимущество, а при наличии слабого грунта и большой глубины колодца изделия с ровным краем даже удобнее.
Понижение температуры влияет на вертикал конструкции, в результате чего пазы в кольцах имеют малое значение.
Главные плюсы бетонных и железобетонных колец:
- Способ и материал изготовления гарантируют высокую прочность и долгий срок службы.
- Благодаря большому весу могут выдерживать высокую горизонтальную нагрузку ,наличие арматуры увеличивает устойчивость к сжатию, а при монтаже колодца методом подкопа, легче опускаются вниз. Бетон водонепроницаемый.
- Материал гладкий, в результате уход за ним проще, в отличие от кирпича или дерева.
