Мощность котла для квартир
При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:
- на обогрев 1м 3 в панельном доме требуется 41Вт;
- в кирпичном доме на м 3 идет 34Вт.
Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.
Расчет мощности котла не зависит от типа используемого топлива
Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.
- Вычисляем объем: 74м 2 *2,7м=199,8м 3
- Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.
Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт
В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону
Считаем, что стеклопакеты хорошие и получаем 8кВт.
Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных
Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность
Принимать во внимание нужно стены, выходящие на улицу:
- Одна наружная стена — 1,1
- Две — 1,2
- Три — 1,3
После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.
Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.
Так выглядит снимок тепловизора
Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.
По результатам обследования можно устранить утечки тепла
Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.
Если мощность котла будет больше нужной?
Выбирая газовый котёл для частного домовладения, следует ориентироваться на производительность прибора, которая должна соответствовать мощности, требуемой для полноценного обогрева строения. Такой вариант станет оптимальным, потому что приобретение несоответствующего по показателям мощности устройства часто вызывает проблемы:
- маломощные котлы функционируют на предельном уровне своих возможностей, что становится причиной достаточно быстрого выхода системы отопления из строя;
- модели с чрезмерно высокими показателями мощности имеют более высокую стоимость, а также потребляют большое количество энергии, но автоматизированные котлы вполне могут работать в экономичном режиме.
Важно помнить, что при выборе прибора обогрева согласно его показателям мощности, в обязательном порядке учитываются такие факторы, как наличие других источников отопления, включая систему «тёплый пол», печи или камины, конвекторы, а также назначение отапливаемого помещения. Подписывайтесь так же на наш Youtube, группу ,
Там много полезного и интересного контента!
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Способы определения мощности электрокотла
Производить расчеты можно по-разному. Нужно просчитать все мелочи, используя при этом разные методы. Так можно гарантировать точность и безошибочность вычислений. Главная задача, с которой должно справляться оборудование, это обогрев всего помещения, а не только отдельных комнат.
В основном пользуются двумя методами стандартных расчетов:
- по объему комнат и помещений;
- по площади жилых комнат и домов, которые подключены к основному источнику отопления.
Также нужно удостовериться не только в мощности самого котла. Может не выдержать электрическая проводка при слишком огромной мощности и выйти из строя
По этой причине очень важно просчитать все параметры несколькими способами
Расчет мощности котла по площади дома
Данный способ является базовым и применяется довольно часто. За основу берут помещение площадью 10 кв.м. Но коэффициент не учитывает очень много важных параметров. Например, в расчет не берется теплопроводность стен комнат. Чтобы обогреть 10 кв.м. необходимо потратить 1 кВт мощности. Исходя из этого и производятся расчеты.
Учитывается еще и коэффициент тепловых потерь, который приравнивается к значению 0,7. Например, площадь помещения 170 кв.м. Без учета коэффициента число 170 нужно разделить на 10, получится 17 кВт. Это значение умножаем на 0,7, результатом и будет требуемая мощность – 11,9 кВт.
Не подходит для расчета в следующих комнатах и помещениях:
- если потолок выше, чем 2,7 метра;
- в случае, когда есть пластиковые или деревянные окна с двойным стеклопакетом;
- отсутствие теплоизоляции или наличие чердака без отопления;
- наличие дополнительной теплоизоляции толщиной более 1,5 см.
Расчет мощности котла по объему комнаты
В данных вычислениях ключевую роль играет объем комнаты. Для этого способа применяют следующую формулу:
(V * K * T) / S
V – показатель объема дома;
K – коэффициент поправок;
T – разница температур внутри и снаружи помещения;
S — площадь помещения.
Такой показатель, как коэффициент, для каждого здания индивидуален. Все зависит от предназначения комнат, метража и материалов, из которых сделано здание. Распределяется величина по следующим категориям:
| Коэффициент | Назначение |
| 0,6-0,9 | Кирпичные строения с хорошей изоляцией. Могут быть установлены двухкамерные окна, используется теплоизолирующая крыша. |
| 1-1,9 | Здания из двойной кладки кирпича, со встроенными деревянными окнами и стандартной крышей |
| 2-2,9 | Помещения со слабой теплоизоляцией, которые пропускают тепло |
| 3-4 | Дома из дерева или металлических листов и панелей с незначительным слоем теплоизоляции |
При расчетах получаются значения немного больше, чем стандартные. Это поможет избежать последствий: в случае сильных морозов тепла хватит, чтобы прогреть все помещение. Данная формула не берет в расчет необходимую мощность для напора воды в краны или для дополнительного источника отопления.
Санитарные нормы берут за стандартный показатель 41 кВт на 1 кубометр воды. Также необходимо измерить высоту помещения и его площадь, прибавив к этим значениям страховой коэффициент на непредвиденные жизненные случаи.
Расчет для ГВС
Если отопительный котел используется одновременно с источником горячей воды для всего дома, то следует учитывать многие факторы. К ним относятся:
- расчет допустимой температуры и количества горячей воды, которая необходима для автономной жизни всех жителей дома;
- объем воды, который используется ежедневно.
Объем горячей воды можно высчитать по формуле:
(Vr * (Tr — Tx) ) / (Tr — Tx)
Vr – желаемый объем;
Tr – температура проточной воды;
Tx – необходимая температура воды из-под крана.
Чтобы правильно рассчитать необходимый объем теплой воды, необходимо проделать следующее:
- высчитать потребляемый объем на каждого члена семьи;
- просчитать общий потребляемый объем горячей воды;
- по формуле вычислить дополнительную мощность котла.
Чтобы правильно рассчитать количество потребляемой воды в день всеми членами семьи, необходимо знать следующее:
- в обычных жилых помещениях тратится не больше 120 литров воды в день на одного человека;
- такие же помещения, но с газом рассчитаны на 150 литров на пользователя;
- если есть водопровод, ванная, канализация и нагреватель воды – 180 литров;
- помещения с централизованным горячим водоснабжением – 230 литров.
Таким образом, рассчитывать мощность котла перед покупкой необходимо, так как от этого зависит то, с какой силой будет осуществляться обогрев помещения. В качестве параметров берутся площадь комнаты, коэффициент погрешностей, объем и иногда высота потолка. Показатели меняются в зависимости от способа вычислений. Необходимо воспользоваться несколькими методами расчетов, прежде чем приступить к выбору водонагревательного котла.
Запас производительности в зависимости от типа котла
Для стандартного одноконтурного котла, вне зависимости от вида используемого топлива, мы всегда рекомендуем закладывать запас мощности 15-25%, в зависимости от температуры в самую холодную декаду и утепленности дома. Однако в некоторых случаях требуется несколько больший запас:
- 20-30% запаса, если котел двухконтурный . Большинство моделей работает по принципу приоритета ГВС, это значит, что в момент активации точки потребления горячей воды котел не греет отопительный контур, для работы на два контура требуется более высокая производительность;
- 20-25% запаса, если в доме организована или планируется приточно-вытяжная вентиляция без рекуперации тепла.
Также часто используется схема с подключением бойлера косвенного нагрева (особенно в связке с твердотопливными котлами). В таком случае излишек мощности может превышать 40-50% (показатель рассчитывается по ситуации). Стоит понимать, что любом из случаев предусмотренный запас не «простаивает», а используется будь то в целях нагрева горячей воды, восполнения более высоких теплопотерь или нагрева буферной емкости.
Высокий белый бак справа от котла – накопительный бойлер косвенного нагрева, постоянно поддерживающий большой объем горячей воды.
Расчет мощности твердотопливного котла
Приближенный результат здесь можно получить путем умножения средней мощности на 10 кв. м. Значение приравнено к 1,2 кВт при условии высоты потолка до 3 м., хорошей ситуации относительно утепления дома. Например, под Киевом на общую площадь до 300 м. хватает 35 кВт. Рекомендуемый запас при таком способе расчетов составляет 30 %. То есть итог получается равным 45,5 кВт.
Различается оборудование по типу используемого источника тепла. Здесь учитывается скорость сгорания топлива, которая влияет на дополнительный запас мощности. Например, итог для пиролизного котла для той же площади будет находиться в пределах 75-85 кВт.
Кроме этого должны быть учтены системы “теплый пол”, дополнительные радиаторы, теплопроводность и сечение труб. Программа онлайн-калькулятора содержит большинство ключевых параметров и неизменные данные из официальных таблиц.
Параметры расчёта. Что необходимо учитывать
Но для начала разберёмся, что из себя вообще представляет эта столь важная величина, а главное, почему она так важна.
В сущности, описываемая характеристика теплового генератора, работающего на любом виде топлива, показывает его производительность — то есть, какой площади помещение он сможет обогреть вместе с отопительным контуром.
Например, отопительный аппарат с величиной мощности в 3 – 5 кВт способен, как правило, «охватить» теплом однокомнатную или даже двухкомнатную квартиру, а также дом площадью до 50 кв. м. Установка со значением 7 – 10 кВт «потянет» на трёхкомнатное жильё площадью до 100 кв. м.
Иными словами, обычно принимают мощность, равную примерно десятой доле всей отапливаемой площади (в кВт). Но это только в самом общем случае. Для получения конкретного значения нужен расчёт. В вычислениях должны учитываться различные факторы. Перечислим их:
- Общая отапливаемая площадь.
- Регион, где действует рассчитываемое отопление.
- Стены дома, их теплоизоляция.
- Теплопотери крыши.
- Вид топлива котла.
А теперь непосредственно поговорим о расчёте мощности применительно к разным видам котлов: газовым, электрическим и твердотопливным.
Немного советов по выбору
Каждый производитель сейчас старается обеспечить покупателя полным набором оборудования, которое только может ему понадобится, мощность учитывается тоже. Электрический котёл не стал исключением. В комплекте с ним идут программатор, насос для циркуляции теплоносителя, расширительный бак. Благодаря этому легко понять, каким должен быть показатель мощности у электрического котла. С этим справится даже начинающий пользователь.
Кроме того, обязательны устройства для защиты оборудования и специальных кабелей. Таким образом, установку можно полностью выполнить своими руками. Мощность котла не имеет значения.
Но иногда требуется и самостоятельная доукомплектация. Для тех, кто разбирается в электрических моделях, это решение зачастую становится наиболее актуальным. В том числе и по мощности. Систему электроснабжения можно использовать обычного типа, если устанавливается электрический котёл, мощность которого доходит до 6 кВт.
С недавнего времени потребление электроэнергии электрическим котлом стало не менее важным показателем, чем установка в системе специального насоса. Такое решение тоже помогает понять, сколько электроэнергии уходит, и почему. В данном случае расход заметно уменьшается. В системе можно будет использовать трубы с меньшим диаметром, чем в обычной ситуации. Насос с мокрым ротором – основный вид оборудования, который чаще всего можно увидеть в частных домах. Мощность его вполне соответствует требованиям.
- Ротор омывается жидкостью, которая электрическим оборудованием никогда не перекачивается. Потребление ресурсов становится более выгодным.
- Не требуется установки дополнительного вентилятора, поскольку устройство никогда не перегревается. Мощности котла хватает для нагрузок в нормальном режиме.
- Из-за того, что вентилятор отсутствует, работа всей системы становится практически бесшумной. В жилых помещениях это становится особенно актуальным, мощность от этого не страдает.
Такие насосы сами могут поддерживать автоматическую, либо ручную регулировку. Мощность в данном случае большой роли не играет. Первый вариант является наиболее предпочтительным, поскольку он позволяет экономить электроэнергию. Тогда более выгодным становится само отопление электрическим котлом.
Сколько обходится его работа? Чтобы произвести расчёт, достаточно знать о некоторых особенностях эксплуатации. Например, какая температура чаще всего поддерживается в помещении. Что касается общей схемы для отопления дома, то лучше выбирать принудительную циркуляцию. Это тоже оптимальный вариант, позволяющий добиться максимальных результатов при минимальных вложениях.
Как рассчитать мощность котла
Есть всем известная формула для произведения просчета, она выглядит так W=S*Wуд/10, но не стоит забывать о корректировке климатического характера, существует несколько общепринятых Wуд норм:
- Эталонная выглядит так (1,0-1,1).
- Регионы с южным климатом (0,7-0,9).
- Северная местность (1,5-2,0).
S в формуле обозначает жилую площадь всех комнат, а выше приведенный показатель относится к удельным характеристикам.
Расчет мощности по площади дома
Для Московских регионов и самой столицы ответ будет равняться от 1,2 до 1,5. Обычный кирпичный дом в 100 кв. м. без отдельной котельной с потолками от 2,5 до 2,7 и эталонными данными климатического пояса в 1,0 рассчитывается посредством умножения площади на единицу, это дает результат 100, а полученную цифру делю на 10, что выводит 10кВт.

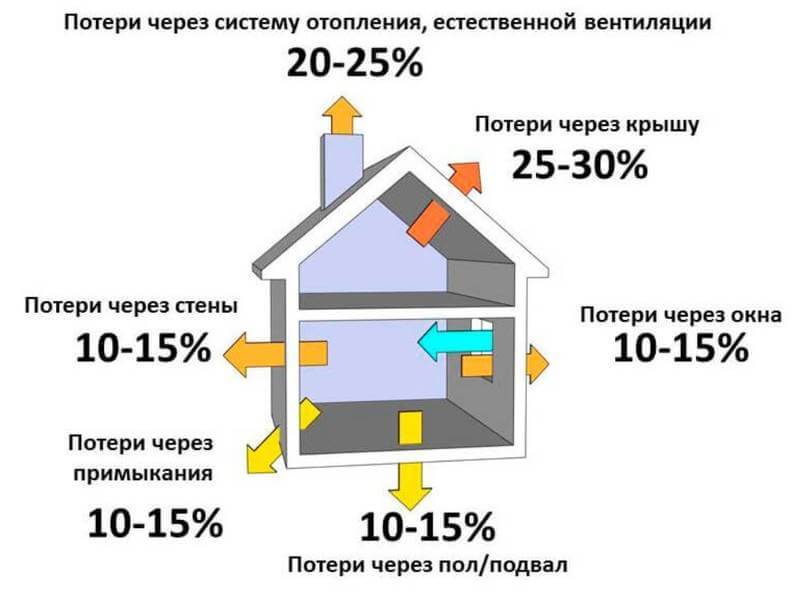

Примерные потери тепла в доме
Такая же постройка в северном регионе потребует аппарата в 15-20 киловатт. Я всегда советую брать 20% запаса при теплотехническом расчете, чтобы быть максимально уверенным в качественном отоплении помещений, не будет лишним выбрать оборудование в этой ситуации на 12 кВт.
Расчет по объему помещения
Действенный и точный алгоритм настройки мощности котла заключается в том, чтобы брать во внимание кубатуру отопительных комнат. Зачастую этот прием я замечал полезным в квартирах, способ основан на требованиях от СНиП. Если придерживаться правил от 23.02.2003 года, то для различных построек цифры несколько отличаются:
Если придерживаться правил от 23.02.2003 года, то для различных построек цифры несколько отличаются:
- Кирпичный дом (0,034 кВт на кубический метр).
- Панельная постройка (0,041 кВт на кубический метр).
Объясню расчет мощности котла на примере объекта с площадью 150 кв. м. высота потолка составляет 2,7 метра, хочу отметить, что внутри и снаружи дом не утеплялся. Теплопроизводительность по минимальным требованиям к общему объему вычисляется с помощью формулы: 2,7 умножается на 150 и 0,041, так как постройка панельного типа.
В результате можно достаточно легко получить значение характеристик котла в 16,6 кВт, этого будет вполне достаточно, чтобы качественно обогреть жилье.
Этот принцип в вопросе как подбирать котел будет полезен, если стены не утеплены, радиаторы имеют самое выгодное подключение, а количество окон не превышает 4 единиц и сконструированы по стандартному размеру
Не менее важно, чтобы соседние помещения были отапливаемыми, иначе учет всех размеров не принесет пользы, а достичь оптимальной работы системы отопления не выйдет
Расчет мощности котла с учетом дополнительных параметров
Простая формула расчета мощности
Для произведения подобных вычислений я всегда советую использовать специально разработанные калькуляторы.
Но если доверия к ним нет или все манипуляции человек привык выполнять на бумаге, то существует формула, которая выглядит так:
Все значения К – это именно те дополнительные факторы, влияющие на теплопотерю, а именно климат в регионе, вид монтажа радиатора и так далее, подобные моменты нужно учитывать.
Способ подключения навесных агрегатов под оконными проемами способен влиять на КПД системы отопления, игнорировать такие моменты нельзя
Особенно важно это при учете всех дополнительных параметров рассчитывая мощность котла. Я советую производить манипуляции с каждым помещение в отдельности, именно так будет правильнее и точнее всего. Не менее интересно то, что после такого подхода к процессу можно запросто вычислить характеристики радиаторов, функционирующих от сети, если возникнет желание поставить альтернативный тип оборудования
Не менее интересно то, что после такого подхода к процессу можно запросто вычислить характеристики радиаторов, функционирующих от сети, если возникнет желание поставить альтернативный тип оборудования.
Расчет мощности газового котла в зависимости от площади
В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:
- 10 кВт на 100 кв.м;
- 15 кВт на 150 кв.м;
- 20 кВт на 200 кв.м.
Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.
По старым расчетам лучше не делать. Источник фото: porjati.ru
К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:
- атмосферные условия в местности;
- размер жилой постройки;
- коэффициент теплопроводности стены;
- фактическую теплоизоляцию здания;
- систему регулировки мощности газового котла;
- объем тепла, требуемый для ГВС.
Расчет одноконтурного котла отопления
Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.
Например, необходимо обогреть здание площадью 80 м2.
Расчет мощности газового котла отопления:
10*80/100*1.2 = 9.60 кВт.
В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.
Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.
Еще один способ расчета ОК котла
В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.
Он варьируется в кВт:
- 0.7 до 0.9 южные территории РФ;
- 1.0 до 1.2 центральные регионы РФ;
- 1.2 до 1.5 Московская область;
- 1.5 до 2.0 северные районы РФ.
Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10
Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:
Мо = 80*2/10 = 16 кВт
Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.
Как рассчитать мощность двухконтурного котла
Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:
10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).
В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт
Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:
- ванная комната – 8.0-9.0 л/мин;
- душевая установка – 9 л/мин;
- унитаз – 4.0 л/мин;
- смеситель в мойке – 4 л/мин.
В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.
Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.
Расчет мощности бойлера косвенного нагрева
Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.
Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.
Источник фото: coolandtheguide.com
Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:
- 100 л, Мо – 24кВт, 14 мин;
- 120 л, Мо – 24кВт,17 мин;
- 200 л, Мо – 24кВт, 28 мин.
При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.
Выводы
Подбор нагревательной техники — задача сложная и ответственная. Не стоит сразу гнаться за моделями твердотопливных агрегатов, которые имеют большую мощность. В ряде случаев для отопления жилого дома вполне хватает установки агрегата с выходными параметрами в 24-36 кВт. При температуре за окном -30 С, такой котел даст возможность создать внутри помещения температуру в +20-22 С и нагреть воду в системе ГВС до показателей в 40-45 С.
В каждом отдельном случае можно сделать выбор в пользу того или иного вида нагревательной техники
Большая мощность котла может потребоваться в пиковых ситуациях, когда климатические условия заставляют работать систему отопления в усиленном режиме. Однако такие ситуации не являются систематическими, и большую часть времени ваш нагревательный прибор будет работать на пониженных режимах. Если у вас предполагается большой расход горячей воды в бытовых целях, то сразу следует ориентироваться на оборудование большей мощности. В современных частных домах больше 50% мощности нагревательного оборудования идет на обеспечение горячей водой обитателей дома
Подключение системы отопления «теплый пол» так же заставляют обращать внимание на котельное оборудование с большей мощностью
Подбирать котел нужно не только исходя на его фактическую мощность. Здесь играет роль эксплуатационные возможности отопительной техники, способ и качество обслуживания котельного оборудования. Используя оптимальный вид топлива для своего нагревательного оборудования, наличие автоматики позволят вам добиться нормальной работы твердотопливного котла.
