Характеристики и классификация грунтов
Грунт — любая горная порода или почва, залегающая в верхних слоях земной коры.
Грунты имеют следующие основные характеристики, определяющие способы их разработки:
- объёмная масса — масса 1 м3 грунта в естественном состоянии;
- плотность — масса 1 м3 грунта в плотном состоянии;
- сцепление — начальное сопротивление грунта сдвигу;
- рыхление — увеличение объёма грунта при нарушении его естественной структуры (измеряют в процентах);
- влажность — степень насыщения грунта водой (определяется в процентах, как отношение массы воды в грунте к массе твердых частиц);
- угол естественного откоса — угол между горизонтальной плоскостью и боковой поверхностью земляного сооружения, при котором грунт находится в состоянии предельного равновесия.
По трудности разработки грунты классифицируются по одиннадцати группам (см. таблица 1).
Таблица 1. Классификация грунтов (согласно «Руководству по строительству линейных сооружений местных сетей связи»):
| Наименование и характеристика грунтов | Средняя объёмная масса в плотном состоянии, кг/м3 | Группа грунта |
| Песок: | ||
| • естественной влажности с примесью гравия, гальки или щебня в количестве до 20 % объёма | 1600 | I |
| • то же — до 40 % по объему | 1700 | II |
| • сухой барханный и дюнный | 1600 | II |
| Глина: | ||
| • жирная, мягкая, а также насыпная, слежавшаяся, с примесью гравия, гальки, щебня и строительного мусора | 1800 | II |
| • тяжелая и мягкая ломовая, с теми же примесями, а также с примесью булыг до 10 % от объёма | 1950 | III |
| • твердая карбонная кембрийская | 2000 | IV |
| Грунт растительного слоя: | ||
| • без корней | 1200 | I |
| • с корнями | 1200 | II |
| • с примесью строительного мусора, щебня и гравия | 1400 | II |
| Супесок без примесей и с примесью гравия, гальки или щебня | 1600 – 1900 | I |
| Строительный мусор | 1850 | III |
| Суглинок: | ||
| • лёгкий и лессовидный | 1600 | I |
| • то же слежавшийся с примесью гравия и гальки или щебня в количестве до 10 % объёма | 1750 – 1900 | II |
| • тяжёлый с примесью булыг | 1950 | III |
| Чернозём и каштановый грунт | 1200 – 1300 | II |
| Гравий (галька): | ||
| • мелкий, размером до 20 мм | 1700 | I |
| • средний, размером до 40 мм | 1750 | II |
| • крупный, размером до 150 мм | 1950 | III |
| • мелкий и средний с примесью булыг массой до 10 кг | 1900 | III |
| Лесс: | ||
| • естественной влажности, рыхлый | 1600 | I |
| • то же с примесью гравия и гальки | 1800 | II |
| • сухой | 1750 | II |
| • плотный | 1800 | III |
| • отвердевший | 1800 | IV |
| Гипс | 2200 | IV |
| Известняк: | ||
| • мягкий | 1200 | V |
| • мергелистый слабый | 2300 | IV |
| • крепкий плотный | 2700 | VII |
| • крепкий долометизированный | 2800 | VIII |
| • плотный окварцованный | 2900 | IX |
| Дресва | 1800 | IV |
| Торф | 600 | I |
| Туф | 1100 | V |
| Песчаник: | ||
| • выветрившийся | 2200 | V |
| • слабый | 2500 | VI |
| • глинистый | 2200 | VI |
| • очень плотный | 2700 | VIII |
| Шлак: | ||
| • котельный рыхлый | 756 | I |
| • слежавшийся металлургический | 1000 | II |
| • металлургический невыветрившийся | 1500 | IV |
| Грунты, гнейсы, фюриты и др.: | ||
| • сильно выветрившиеся | 2200 – 2600 | V – VII |
| • не тронутые выветриванием | 2800 – 3300 | VIII – XI |
Наиболее часто встречающиеся грунты на территории РФ относятся к I, II и III группам.
В НПА «Правила применения оптических кабелей связи, пассивных оптических устройств и устройств для сварки оптических волокон» даны требования к кабелям, прокладываемым в грунт по условиям устойчивости от растяжения (см. табл. 2) и от раздавливания (см. табл. 3).
Таблица 2. Требования к устойчивости ВОК от растяжения:
| Назначение ОК | Допустимое усилие растяжения, не менее, кН |
| Подземные для прокладки: | |
| • в ЗПТ | 1 |
| • в грунты 1 – 3 групп | 2,5 |
| • в грунты 4 – 5 групп | 7 |
| • в скальные грунты и грунты, подверженные мерзлотным деформациям | 20 |
| • через болото глубиной до 2 м | 7 |
| • через болото глубиной более 2 м | 20 |
| Подводные для прокладки: | |
| • на переходах через водные преграды; | 20 |
| • на переходах через водные преграды; | 25 |
| • на морских прибрежных участках | 50 |
Таблица 3. Требования к устойчивости ВОК от раздавливания:
| Назначение ОК | Усилие раздавливания, не менее, кН/100 мм |
| Подземные для прокладки: | |
| • в ЗПТ | 3 |
| • в грунты 1 – 3 групп | 4 |
| • в грунты 4 – 5 групп | 7 |
| • в скальные грунты и грунты, подверженные мерзлотным деформациям | 10 |
| • через болото глубиной до 2 м | 4 |
| • через болото глубиной более 2 м | 10 |
| Подводные для прокладки: | |
| • на переходах через водные преграды; | 10 |
| • на переходах через водные преграды; | 10 |
| • на морских прибрежных участках | 15 |
Завод по производству оптического кабеля «Инкаб» предлагает широкую линейку кабелей для прокладки в грунт, в ЗПТ и подводной прокладки. Из этого спектра кабелей следует выделить стандартный кабель в грунт марки ДПС (https://incab.ru/optical-cable/in-ground/dps/). Кабели марки ДПС производятся с допустимой раздавливающей нагрузкой от 4 кН/100 мм и допустимой растягивающей нагрузкой от 7 до 80 кН.
Требования, предъявляемые ПУЭ к защите
Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.
- В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
- На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
- При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
- Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
- Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
- В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.
Последовательность работ по монтажу электротехнического короба
Установка монтажного короба происходит в несколько этапов.
- Подготовительные работы.
- Крепление короба.
- Укладка кабелей.
- Крепление крышки.
Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.
Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.
Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.
Монтаж кабельной трассы производится в следующей последовательности:
- Разобрать, сняв с него верхнюю крышку.
- Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
- Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
- Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
- Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком
Требования при выборе кабеля
Выбор правильного типа кабеля, безусловно, имеет огромное влияние на продолжительность эксплуатации кабельных трасс в целом. Здесь необходимо руководствоваться следующим требованием:
ПУЭ 2.3.37. Для кабельных линий, прокладываемых в земле, должны применяться бронированные кабели.
Кабель имеет пометку в технических документах, где говорится, что он предназначен для прокладки в земле. Эти кабели подходят для тоннелей и пожароопасных каналов, если отсутствует механическое воздействие на кабель. Кроме того, бронированый кабель имеет защиту в виде стальной оплетки от грызунов и механических воздействий. Если идет прокладка электрического кабеля в земле, то для такого кабеля необязательна защита его бронированной трубой. Он дороже других марок, но для укладки в землю подходит только он.

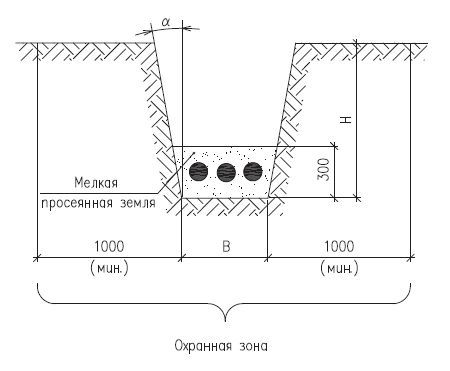

Требования к траншеям
Технология устройства траншей и монтажа линий описаны в «Правила устройства электроустановок» (ПУЭ). Обозначение траншей соответствует количеству проложенных кабелей.
Траншея не должна пролегать на глубине менее 70 см, ширина — 20 см по дну (это минимальные параметры для монтажа одного кабеля напряжением 10 кв. по требованиям ПУЭ). Ширина траншеи по верхнему краю регламентируется СНиП и ПУЭ.
Выбирая место для траншеи, следует учитывать состав грунта, расстояние до подземных вод. Рекомендуется избегать мест с подвижным грунтом, так как в таком случае необходимо предусмотреть значительный запас кабеля (во избежание обрывов).
При выборе маршрута и способа монтажа линий, следует учитывать все прилегающие здания, сооружения и инженерные сети, расстояние между ними (согласно нормам СНиП3.01.01-85). Согласование проекта производства работ (ППР) с владельцами помещений необходимо, если будет осуществлен ввод кабеля в здание.
Классификация и устройство кабелей
Общими элементами для кабелей являются: собственно токопроводящие жилы, изоляция каждой из них и общая защитная оболочка. Классифицируют силовые кабели по таким параметрам:
Материал токопроводящих жил (алюминий, медь). Обозначение в маркировке — А (алюминий), медь не обозначается.
Количество и размеры жил. Обозначение цифровое, например 3*2,5.
Допустимое напряжение (кабели, рассчитанные на низкое напряжение от 10 кв до 35 кв, или на высокое — до 750 кв).
Изоляционный материал для токопроводящих жил (резина, пластмасса, бумага, поливинилхлоридная лента).
Материал для внешней оболочки. Обозначение — первая буква материала.
Классификация по назначению весьма условна, т.к. все они предназначены для доставки электроэнергии от источников питания к потребителю. Отдельно можно выделить лишь взаиморезервируемые кабели, которые используют для особо ответственных задач.
При выходе из строя одного из них, второй принимает на себя всю нагрузку. Конструкция и размеры взаиморезервируемых кабелей не имеет особых отличий, отдельные требования лишь к способу их прокладки. Расстояние между ними должно быть не менее 100 см (согласно СНиП).

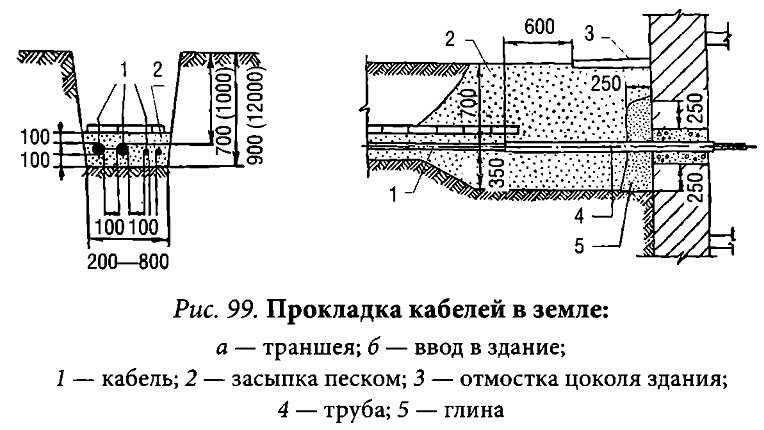

Этапы прокладки кабельных линий в грунте
Работа выполняется в следующем порядке.
- Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
- С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
- По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
- В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
- Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.

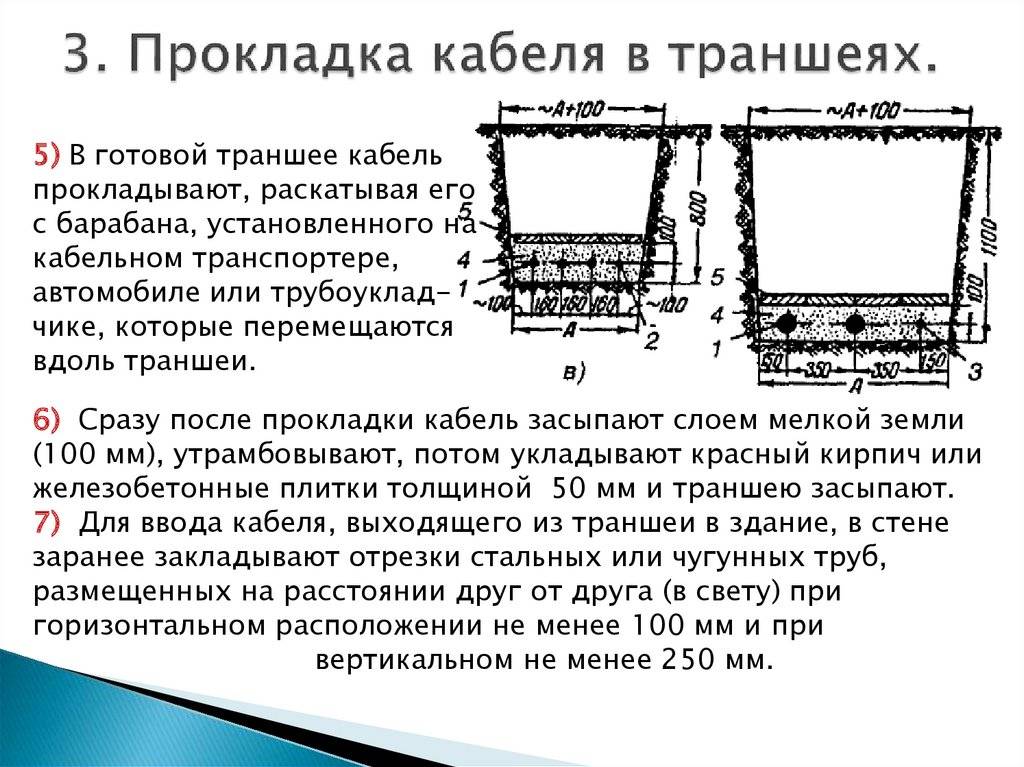

- Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
- При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
- Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
- Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
- Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
- Устанавливаются реперные столбики и предупредительные охранные таблички.
Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями
Особое внимание следует уделять правилам техники безопасности
Оглавление ПУЭ
2.3.133
Прокладка кабелей в коллекторах, технологических
галереях и по технологическим эстакадам выполняется в соответствии с
требованиями СНиП Госстроя России.
Наименьшие расстояния в свету от кабельных эстакад и
галерей до зданий и сооружений должны соответствовать приведенным в табл.
2.3.2.
Пересечение кабельных эстакад и галерей с воздушными
линиями электропередачи, внутризаводскими железными и автомобильными дорогами,
пожарными проездами, канатными дорогами, воздушными линиями связи и
радиофикации и трубопроводами рекомендуется выполнять под углом не менее 30°.
Таблица 2.3.2. Наименьшее расстояние от кабельных эстакад и галерей до
зданий и сооружений
Сооружение | Нормируемое расстояние | Наименьшие размеры, м | |
При параллельном следовании, по горизонтали | |||
Здания и сооружения с глухими | От конструкции эстакады и | Не нормируется | |
Здания и сооружения, имеющие | То же | 2 | |
Внутризаводская неэлектрифи- цированная железная дорога | От конструкции эстакады и | 1 м для галерей и проходных эстакад; 3 м для непроходных | |
Внутризаводская автомобильная | От конструкции эстакады и | 2 | |
Канатная дорога | От конструкции эстакады и | 1 | |
Надземный трубопровод | От конструкции эстакады и | 0,5 | |
Воздушная линия электропередачи | От конструкции эстакады и | См. 2.5.114 | |
При пересечении, по вертикали | |||
Внутризаводская неэлектрифициро- ванная железная дорога | От нижней отметки эстакады и | 5,6 | |
Внутризаводская | От нижней отметки эстакады и | ||
до головки рельса | 7,1 | ||
до наивысшего провода или | 3 | ||
Внутризаводская автомобильная | От нижней отметки эстакады и | 4,5 | |
Надземный трубопровод | От конструкции эстакады и | 0,5 | |
Воздушная линия электропередачи | От конструкции эстакады и | См. 2.5.113 | |
Воздушная линия связи и | То же | 1,5 |
Расположение эстакад и галерей во взрывоопасных зонах – см.
гл. 7.3, расположение эстакад и галерей в пожароопасных зонах – см. гл. 7.4.
При параллельном следовании эстакад и галерей с воздушными
линиями связи и радиофикации наименьшие расстояния между кабелями и проводами
линии связи и радиофикации определяются на основании расчета влияния кабельных
линий на линии связи и радиофикации. Провода связи и радиофикации могут
располагаться под и над эстакадами и галереями.
Наименьшая высота кабельной эстакады и галереи в непроезжей
части территории промышленного предприятия должна приниматься из расчета
возможности прокладки нижнего ряда кабелей на уровне не менее 2,5 м от
планировочной отметки земли.

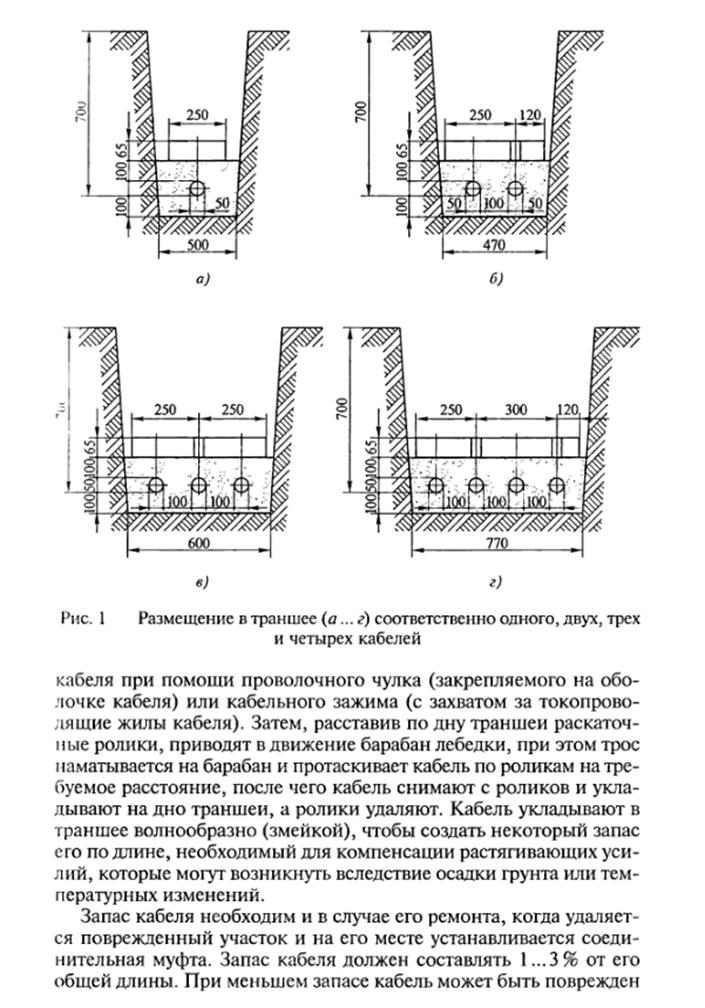

Рытье траншей и котлованов

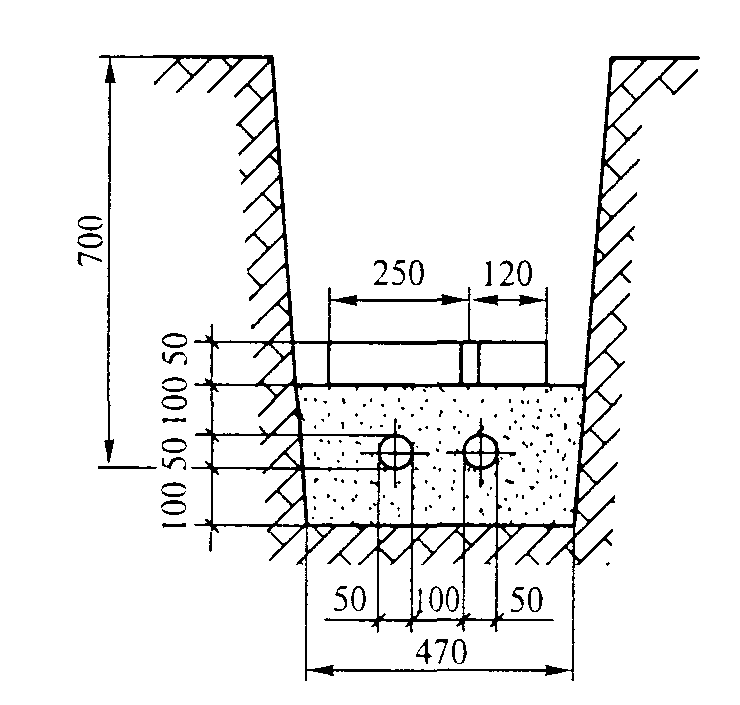

Размеры траншей для прокладки кабелей связи в грунт указаны в табл. 48.
Таблица 48 — Размеры траншей для прокладки бронированных кабелей связи в грунт
| Место прохождения трассы кабеля | Глубина траншея в м | Ширина поверху траншей в м | |||||||
| без крепления | с креплением | ||||||||
| 1 кабель | 2 кабеля | 3 кабеля | 4 кабеля | 1 кабель | 2 кабеля | 3 кабеля | 4 кабеля | ||
| В поле (на перегоне) | 0,8-0,9 | 0,4 | 0,4 | 0,45 | 0,5 | ||||
| В населенных пунктах | 1-1,1 | 0,45 | 0,45 | 0,5 | 0,55 | 0,55 | 0,55 | 0,60 | 0,65 |
| При пересечениях шоссейных дорог и железнодорожных путей | До 1,2 | 0,5 | 0,5 | 0,55 | 0,6 | 0,6 | 0,6 | 0,65 | 0,7 |
Примечание. В скалистых грунтах глубина траншеи может быть снижена, но не менее 0,4 м.
Глубина заложения кабелей СЦБ и силовых кабелей в траншеи должна быть при прокладке их сбоку путей, в междупутье или вне населенных пунктов не менее 0,8 м.
В городах и населенных пунктах, а также при пересечении железнодорожных путей, шоссейных и грунтовых дорог кабелями СЦБ и силовыми кабелями глубина траншеи должна быть не менее 1 м от подошвы рельса или поверхности мостовой.
При наличии каких-либо препятствий, не позволяющих обеспечить необходимую глубину заложения кабеля, допускается укладка его на глубину не менее 0,5 м, но с обязательной защитой от механических повреждений на всем протяжении.
Ширина траншеи поверху для одного-двух кабелей СЦБ должна быть 0,3 м, для трех кабелей — 0,35 м, для четырех— 0,4 м, для пяти — 0,45 м и т. д.

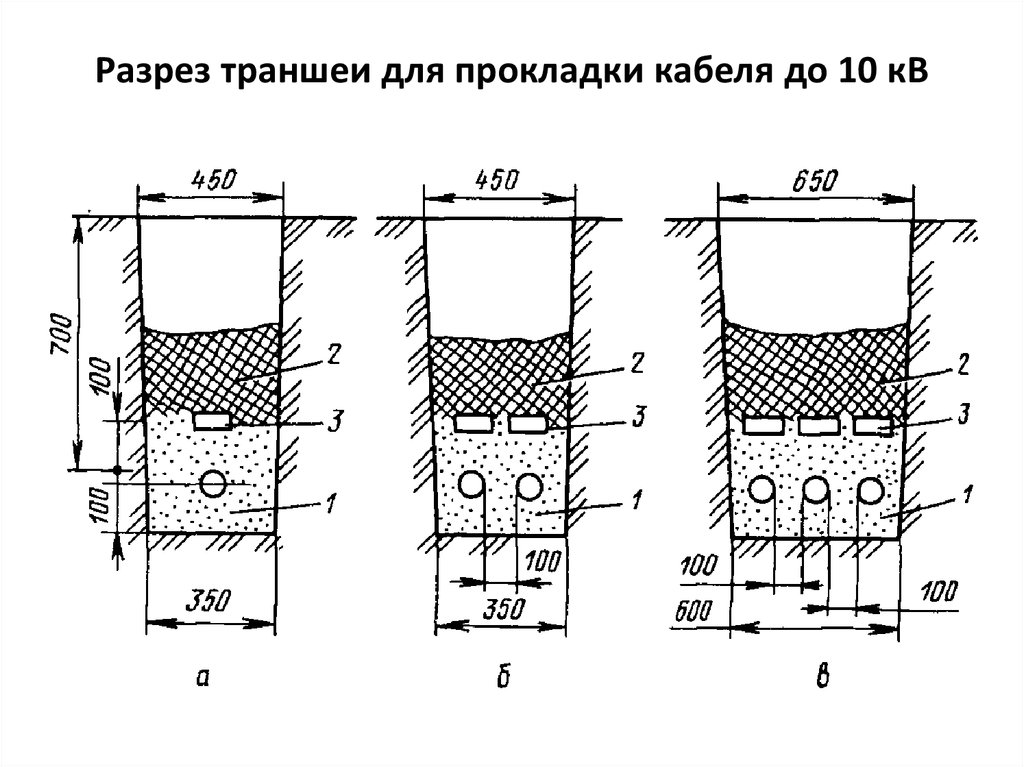

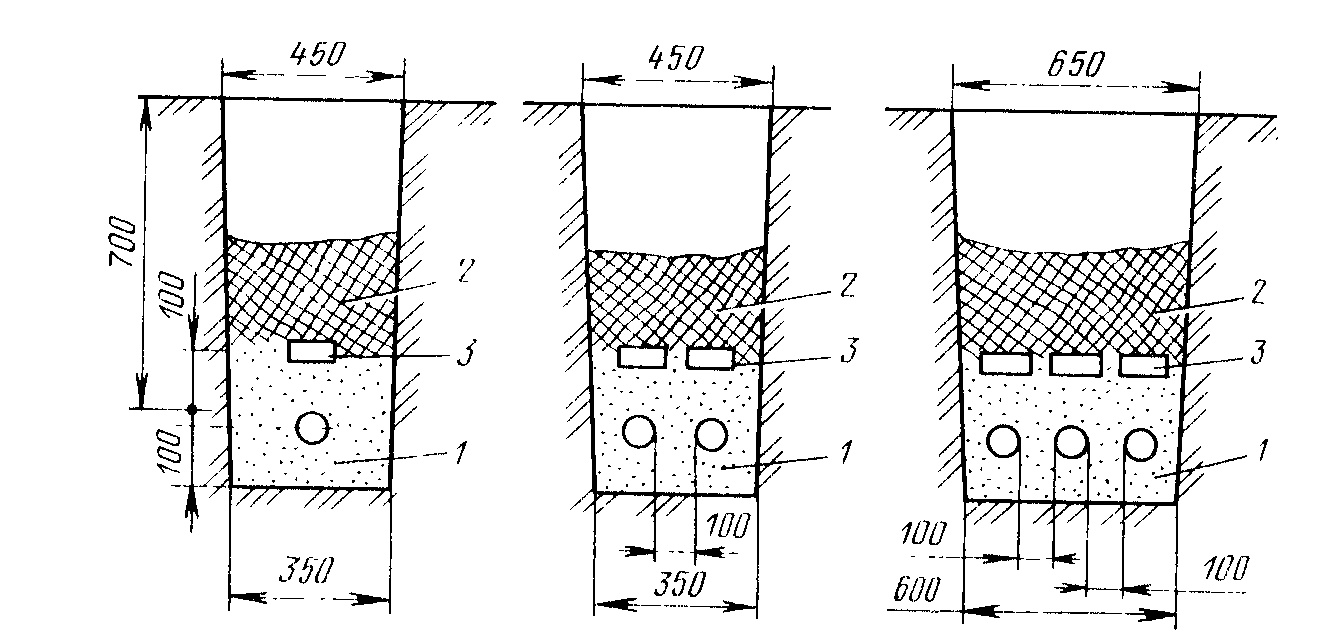

Ширина траншей для укладки силовых кабелей напряжением от 0,5 до 10 кв должна быть: для одного кабеля—
3 м, для двух — 0,4 м, для трех — 0,5 м и т. д.
НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА
Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.
Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.
Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.
Согласно нормам исключение в любом случае делается для:
- взаимо резервируемых линий с разными источниками питания;
- цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
- цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты;
стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.
Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.
Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.
К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.
Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.
Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.
Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).
2.3.93
При прокладке кабельной линии параллельно с ВЛ 110
кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через
крайний провод линии, должно быть не менее 10 м.
Расстояние в свету от кабельной линии до заземленных частей
и заземлителей опор ВЛ выше 1 кВ должно быть не менее 5 м при напряжении до 35
кВ, 10 м при напряжении 110 кВ и выше. В стесненных условиях расстояние от
кабельных линий до подземных частей и заземлителей отдельных опор ВЛ выше 1 кВ
допускается не менее 2 м; при этом расстояние от кабеля до вертикальной
плоскости, проходящей через провод ВЛ, не нормируется.
Расстояние в свету от кабельной линии до опоры ВЛ до 1 кВ
должно быть не менее 1 м, а при прокладке кабеля на участке сближения в
изолирующей трубе 0,5 м.
На территориях электростанций и подстанций в стесненных
условиях допускается прокладывать кабельные линии на расстояниях не менее 0,5 м
от подземной части опор воздушных связей (токопроводов) и ВЛ выше 1 кВ, если
заземляющие устройства этих опор присоединены к контуру заземления подстанций.
Укладка сигнальной ленты или кирпича
Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.
Ошибка №9
Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.
То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.
Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.
Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!
Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.
Ошибка №10
Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.
Кстати, то же самое относится и к ленте.
Особенно, если в одной траншее лежит одновременно несколько кабелей.
Ошибка №11
Нельзя просто так посередине заложить одну узкую ленту.
Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.
Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.
Ошибка №12
При этом силикатный или дырчатый кирпич применять запрещается.
В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.
Прокладка кабеля по металлическому забору
Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.
Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.
Причем все щиты должны быть соединены между собой надежными проводниками.
Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.
Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.
Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.
При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.
2.3.134
При прокладке кабельных линий в производственных
помещениях должны быть выполнены следующие требования:
1. Кабели должны быть доступны для ремонта, а открыто
проложенные – и для осмотра.
Кабели (в том числе бронированные), расположенные в местах,
где производится перемещение механизмов, оборудования, грузов и транспорта,
должны быть защищены от повреждений в соответствии с требованиями, приведенными
в 2.3.15.
2. Расстояние в свету между кабелями должно соответствовать
приведенному в табл. 2.3.1.
3. Расстояние между параллельно проложенными силовыми
кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5
м, а между газопроводами и трубопроводами с горючими жидкостями – не менее 1 м.
При меньших расстояниях сближения и при пересечениях кабели должны быть
защищены от механических повреждений (металлическими трубами, кожухами и т. п.)
на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых
случаях защищены от перегрева.
Пересечения кабелями проходов должны выполняться на высоте
не менее 1,8 м от пола.
Параллельная прокладка кабелей над и под маслопроводами и
трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.
2.3.83
При прокладке кабельных линий непосредственно в
земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху
засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от
механических повреждений путем покрытия при напряжении 35 кВ и выше
железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ —
плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей;
при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также
для одного кабеля — вдоль трассы кабельной линии. Применение силикатного, а
также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме
кабелей городских электросетей) допускается не защищать от механических
повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках,
где вероятны механические повреждения (например, в местах частых раскопок).
Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия
производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1
кВ, питающих электроприемники I категории*, допускается в траншеях с
количеством кабельных линий не более двух применять вместо кирпича сигнальные
пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным
Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений
кабельных линий с инженерными коммуникациями и над кабельными муфтами на
расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а
также на подходах линий к распределительным устройствам и подстанциям в радиусе
5 м.
____________
* По местным условиям, при согласии владельца линий,
допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями
на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного
кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей
— края ленты должны выступать за крайние кабели не менее чем на 50 мм. При
укладке по ширине траншеи более одной ленты — смежные ленты должны
прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее
с устройством подушки для кабелей, присыпка кабелей первым слоем земли и
укладка ленты, включая присыпку ленты слоем земли по всей длине, должны
производиться в присутствии представителя электромонтажной организации и
владельца электросетей.
