Пластмассовые профильные трубы квадратных сечений
Пластиковые изделия по популярности всё больше догоняют металлические, в том числе и сортамент квадратных труб.
Основной материал, из которого такие профильные изделия изготавливаются, – поливинилхлорид (ПВХ).
Преимущества труб из этого материала:
Недостатки изделий:
- непрочность – полимеры легко гнутся, при бесконтрольном сгибании – без возможности восстановления исходной формы;
- способны выдерживать значительно меньшие нагрузки, чем аналогичная продукция из металлов;
- небольшое значение верхнего температурного порога, при котором элемент конструкции остаётся работоспособным;
- проблемы с переработкой – не во всякой местности есть возможность экологически правильно утилизировать пластмассовые отходы.
Как лучше перевезти профтрубу от металбазы до вашего участка
Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.
Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.
8-12 метров
Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.
6 метров (самый распространенный вариант)
Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».
Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.
3 метра
Трехметровый профиль увезти можно практически на любом автомобиле, но согласно КоАП лучше всего конечно провести эту процедуру с помощью газели. В ней вы можете поместить несколько десятков изделий этой длины.
В любом случае лучше не рисковать и нанимать машину с кузовом большей длинны чем габариты профильных изделий которые вы решили перевезти, так вы обезопасите водителя от штрафов, а себя от лишней нервотрепки при доставке строительных материалов.
Какие бывают размеры профильной трубы, виды обработки проката
Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):
- квадратные трубы – сечение от 15х15 до 60х60 мм;
- прямоугольный профиль – сечение от 15х20 до 44х80 мм.
Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:
Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм
- бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
- горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
- горячедеформированные сварные (прямошовные, спиральношовные);
- бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;
Статья по теме:
Для чего нужно знать диаметр трубы? Разновидности данных параметров. Единицы измерения: дюймы и миллиметры. Таблицы диаметров стальных труб.
- прямошовные (электросварные и сварные);
- свертываемые, паяные и печной сварки трубы;
- холоднодеформированные (тянутые и катаные);
- стальные трубы с обработанной поверхностью;
- обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
- никелированные и с антикоррозийным покрытием.
Известны такие основные параметры профильной трубы:
По способу обработки профильные трубы могут быть бесшовные и сварные
- вид профиля (геометрическая форма на срезе);
- марка стали или другого металла;
- длина трубы;
- диаметр сечения (размеры труб в дюймах и в миллиметрах);
- толщина стенки;
- наличие шва;
- присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.
Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:
- суженные и развальцованные металлические стержни;
- подшипниковые стальные трубы;
- изделия с высаженными концами и другими видами обработки.
Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:
- каплевидного и многоугольного проката;
- овального и плоскоовального стального профиля.
Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые
Строительные потребности: профильные трубы, размеры стенок
В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:
- построек каркасного типа;
- лестниц и ступеней;
- перекрытий;
- навесов и ферм;
- стоек и подпорок;
- мостовых колонн;
- железнодорожных пролетов;
- складских помещений и комплексов в сфере логистики.
Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве
Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:
- детали квадратного сечения размерами от 10х10 до 30х30 мм;
- элементы прямоугольного вида – от 20х10 до 40х25 мм;
- заготовки овального и плоскоовального типа в пределах формата 10х20 мм.
Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.
4 Сколько весит профильная труба – расчет при помощи калькулятора
Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:
- длину сторон;
- длину изделия;
- толщину стенок.
После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка “Расчет”. Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.
Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:
- прута;
- круга;
- двутавровой балки;
- разных видов швеллеров;
- шестигранника;
- квадрата;
- уголка.
При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.
Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.

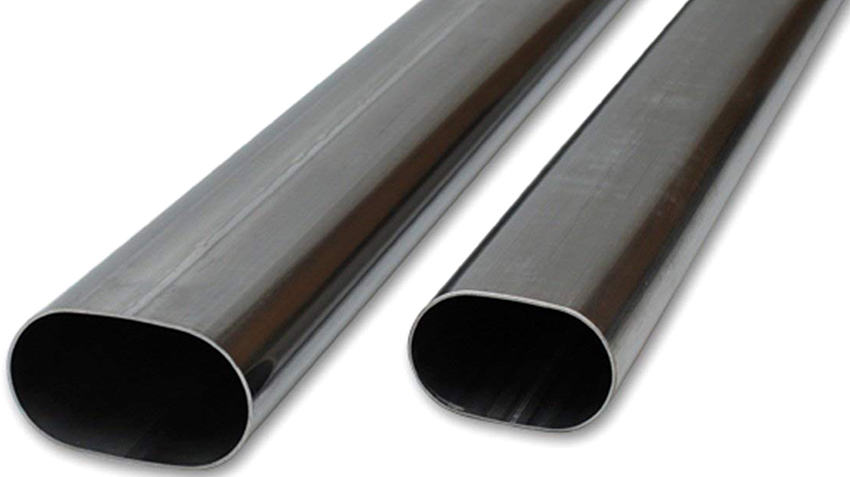

Овальные
Востребованность профильных труб с овальным сечением недостаточно высокая, что обусловлено формой такой продукции, которая приводит к ее удорожанию. Из-за своего внешнего вида овальная продукция достаточно активно применяется в мебельном производстве или при решении задач декорирования. В связи с этим данное изделие преимущественно изготавливается из оцинкованной стали или тех сортов металла, которые классифицируются как нержавеющие.
Геометрические параметры трубы, имеющей овальное сечение, определяются ГОСТом 8642-68:
- Ширина и высота (A и B) – величины, характеризующие габариты, которые должны быть известны в целях правильного выбора изделий этого вида. Форма в данном случае криволинейная, но именно такие размерные характеристики установлены как основные по отношению к овальным изделиям. Параметр A – от 6 до 90 мм, а B – от 3 до 60 мм.
- Радиусы кривизны (R и r) – характеристики изгибов применительно к каждой из сторон, где значения R составляют от 5,42 до 114,56 мм, а значения r – от 0,98 до 18,45 мм.
Способ изготовления задает длину трубы. В основном производители выпускают данную продукцию, имеющую длину от 3,6 до 12,5 м, характеризуя ее как мерную. В то же время налажен выпуск немерной продукции, в сортаменте которой присутствуют образцы от 1 до 13 м.
Приведенные выше размерные характеристики являются преобладающими. При этом производители готовы идти навстречу клиентам, заказывающим изделия нестандартных габаритов.
1 Зачем определяется масса профильной трубы?
При изготовлении всевозможных строительных конструкций в наши дни нередко используются прямоугольные и квадратные трубы. Причем нашли свое применение они как в частном строительстве (возведение навесов для складирования сельскохозяйственной продукции, каркасов различных хозпостроек, оград из профилированного листа), так и при выполнении масштабных работ (строительство спортплощадок, стадионов, торговых комплексов и так далее).
Многие знают, что профильные трубы представляют собой хорошо поддающийся сварке материал с высокими показателями надежности. Казалось бы – какая необходимость, зная геометрические характеристики таких изделий, производить еще и расчет их веса? Поверьте, данный расчет имеет огромное значение, так как ни один инженер не возьмется строить какое-либо сооружение без предварительного расчета, в котором будет учтена сила давления конструкции на фундамент или на землю.
Профильные трубы из металла, как вы сами понимаете, имеют весьма солидную массу. Это означает, что они оказывают серьезное давление на сооружение, возводимое с использованием трубных изделий, а также на все сопричастные детали в конструкции такого сооружения. Если создать чрезмерно тяжелый каркас для здания из профильных труб, через некоторое время его может просто-напросто не выдержать фундамент – строение банально упадет либо потеряет свою форму.
По этой причине необходимо по-настоящему ответственно относиться к расчету массы каждой трубы, применяемой для строительных работ. Здесь нельзя забывать еще о том, что вес всего каркаса оказывает воздействие и на соединения между трубными изделиями в его составе. Следовательно, прочность данных соединений также будет напрямую зависеть от правильности выполнения расчета массы профильной трубы.
Продажа трубы профильной в Москве и Московской области
Продажа профильной трубы происходит с 4-х металлобаз в Москве. Доставка осуществляется по Москве и Московской области. В дополнительные услуги компании включена резка при помощи газового оборудования. Вы можете купить трубу профильную нужной вам длины с доставкой по Москве и Московской области. Для совершения заказа трубы профильной осуществите заявку любым удобным для вас способом: звонок по телефону, отправка заявки по электронной почте, онлайн заказ. Информацию о ценах и наличии трубы профильной вы можете получить на нашем сайте или связаться с нашими менеджерами. Оплата трубы профильной производится как и за безналичный расчет юридическим лицам, так и за наличные средства по факту доставки трубы профильной частным лицам. Компания осуществляет продажу трубы профильной в любой населенный пункт Московской области. Труба профильная производства реализуется и имеет все необходимые сертификаты качества и соответствия.
Факторы, существенно влияющие на цену как погонного метра, так и тонны трубы профильной
1. Сезонный фактор:
цена трубы профильной за метр погонный и за тонну имеет особенность меняться в зависимости от времени года. Самое большое поднятие цен может наблюдаться с апреля по май, когда начинается строительный сезон. После этого цены продолжают не значительно меняться до наступления холодного времени года. В зимний период из-за невысокой строительной активности цены падают. Как правило, самое сильное снижение цен происходит с декабря по январь.
2. Рыночный фактор:
повышенный или пониженный спрос на определенный размер трубы профильной способствует росту цены на дефицитные позиции. Таким же образом на цену трубы профильной влияют следующие факторы:экономическое состояние страны, величина поставок, валютный курс, уровень конкуренции, размеры коммерческих кредитов.
3. Объем закупки:
при оптовых и регулярных закупках трубы профильной компании предоставляют клиентам скидки и цены на трубу профильную за тонну или метр погонный оговариваются индивидуально. Если отсутствует возможность предоставления скидки, то рассматривается возможность снижения цены доставки трубы профильной. Также существует обратный эффект: при небольшом заказе (менее 1 т) идет увеличение стоимости доставки.
Профильные трубы, активно используемые в строительстве, машиностроении, мебельном производстве и других сферах, представлены на современном рынке в большом разнообразии. Чтобы упорядочить это разнообразие и классифицировать данную продукцию по определенным критериям, было введено такое понятие, как сортамент.
Само слово «сортамент», если обратиться к словарям, происходит от слова «сорт» и означает перечень отдельных видов продукции, которая представлена на рынке. Применительно к профильным трубам под сортаментом подразумевается совокупность типов данной продукции, выпускаемой производственными предприятиями или имеющейся на складе поставщика.
Сортамент труб представляют в виде таблицы или простого списка, в котором отдельные виды продукции перечислены в соответствии с их наименованиями по ГОСТ 13663 86 (профильная квадратная, профильная прямоугольная трубы и т.д.). Такая таблица или список должны содержать в себе все имеющиеся виды труб, для каждого из которых расписываются все наименования и приводятся характеристики.

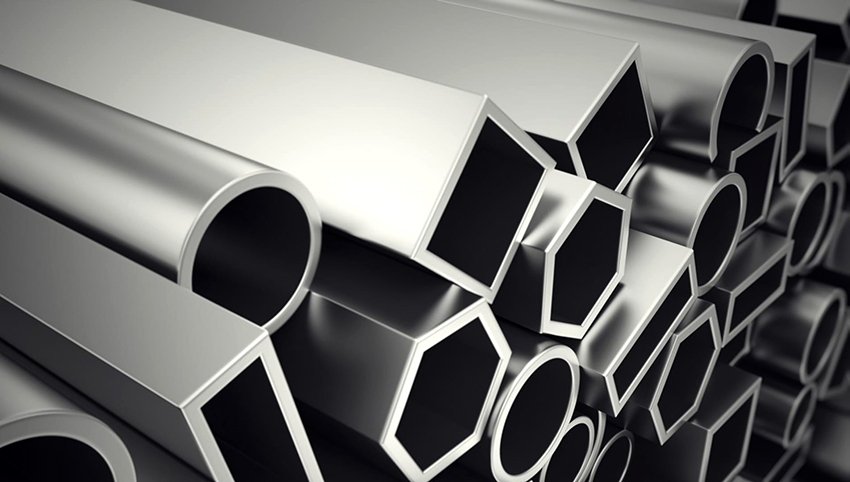

Сортамент труб, относящихся к категории профильных, отличается большим разнообразием. Классифицируют их по различным параметрам, но основным является профиль поперечного сечения. Так, различают трубы:
- с прямоугольным профилем;
- квадратного сечения;
- плоскоовальные;
- овальные;
- с полыми ребрами;
- со специальным типом профиля.
Сортамент составляется отдельно для каждого вида труб, что регламентируется требованиями соответствующих ГОСТов.
Основные параметры наиболее распространенных профильных труб — квадратного и прямоугольного сечения
Металлические трубы, относящиеся к отдельному типу профиля, также могут различаться по целому ряду параметров. К основным из таких параметров относятся:
- способ, с помощью которого произведены трубы (они бывают холодно- и горячекатаные, сварные);
- материалы, применявшиеся при производстве;
- способ обработки концов труб;
- основное назначение.
Сортамент труб, который представлен определенным производителем, не только позволяет ознакомиться с ассортиментом его продукции, но и служит показателем уровня его развития. Потребители подобной продукции и торгующие ей организации предпочитают налаживать отношения с производственными предприятиями, сортамент труб которых включает в себя широкий ассортимент изделий.
Методика определения массы 1 п. м металлопрокатного профиля
Для высокой точности лучше всего подходит индивидуальный расчет веса. Формула для определения параметра очень сложная, она учитывает все основные показатели. Такие математические выкладки выполняются конструкторами при проектировании каркаса зданий и конструкций из профильного металлопроката. Формула выглядит так: 1 п. м детали = (L1 + L2) х S х 2 х ρ, где:
- L1 и L2 – длина сторон, м;
- S – толщина стенки, м;
- ρ – плотности сплава.
Чтобы выяснить, сколько будет весить 1 п. м. квадратной или прямоугольной профильной трубы, помимо формулы рекомендуется использовать варианты:
- специально разработанные таблицы, которые представлены в литературе и в интернете;
- онлайн калькуляторы.
Пользователям онлайн программ легко определить вес даже круглых профилей, а также труб другой формы сечения. Чтобы получить результат необходимо внести в форму исходные данные (длину, форму сечения, толщину стенки). Во всплывающем меню нужно выбрать материал, из которого изготовлен металлопрокат. Характеристики самых востребованных стальных изделий отечественных производителей перечислены в таблицах.
Квадратное сечение – ГОСТ 8639 82
| Параметры сечения, мм | Вес 1 п. м, грамм |
| 15×15×1,0 | 479 |
| 20×20×2 | 1080 |
| 25×25×2 | 1390 |
| 30×30×2 | 1700 |
| 40×40×4 | 4300 |
| 50×50×2.5 | 3640 |
| 50×50×3 | 4310 |
| 50×50×3,5 | 4940 |
| 50×50×4 | 5560 |
| 60×60×4 | 6820 |
| 80×80×3 | 7130 |
| 80×80×4 | 9330 |
| 80×80×5 | 11440 |
| 120×120×5 | 17720 |

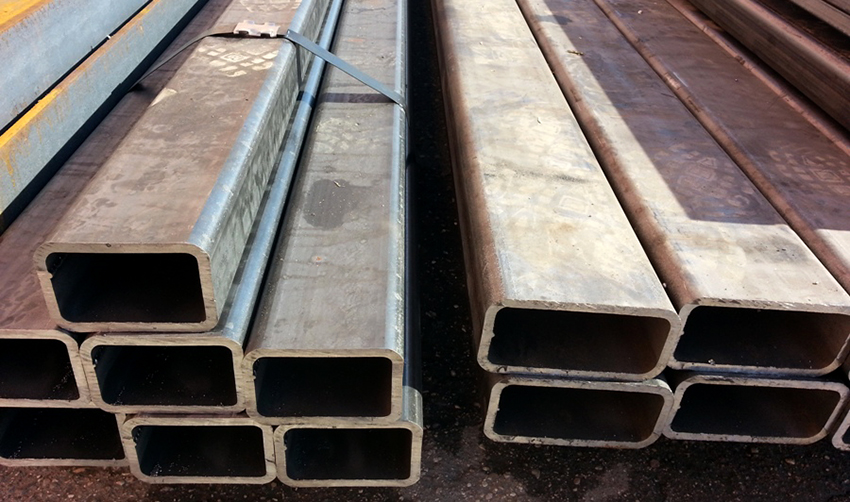

Прямоугольное сечение – ГОСТ 8645 82
| Параметры сечения, мм | Вес 1 п. м, грамм |
| 28×25×2 | 1480 |
| 30×20×2 | 1390 |
| 40×20×1.5 | 1310 |
| 40×20×2 | 1700 |
| 40×25×2 | 1860 |
| 50×40×2.0 | 2650 |
| 50×40×2.5 | 3250 |
| 60×30×3 | 3830 |
| 60×40×2 | 2960 |
| 60×40×3 | 4300 |
| 60×40×3.5 | 4940 |
| 60×40×4 | 5560 |
| 80×40×2 | 3590 |
| 80×40×2.5 | 4430 |
| 80×40×3 | 5250 |
| 80×40×4 | 6820 |
| 80×60×3 | 6190 |
| 80×60×4 | 8070 |
Чтобы определить массу профиля по приведенным таблицам, надо умножить длину на вес 1 п. м. В таблицах представлен вес металлопроката для усредненной плотности ρ = 7850 кг/м3. Эта величина изменяется в зависимости от содержания в стали углерода. Чем его больше, тем масса сплава меньше. Когда требуется рассчитать массу профильной продукции для конкретного значения ρ, приведенную в таблице величину делят на усредненный параметр и умножают на плотность конкретной марки сплава (кг/м3):
- коррозиционные – 7900;
- штампованные – 7800;
- инструментальные – 7700;
- углеродистые обыкновенные – 7870;
- низколегированные и углеродистые качественные – 7850.
Точность таблиц ниже, чем объемные расчеты по формулам. Поэтому определение веса предпочтительнее выполнять математическим путем.

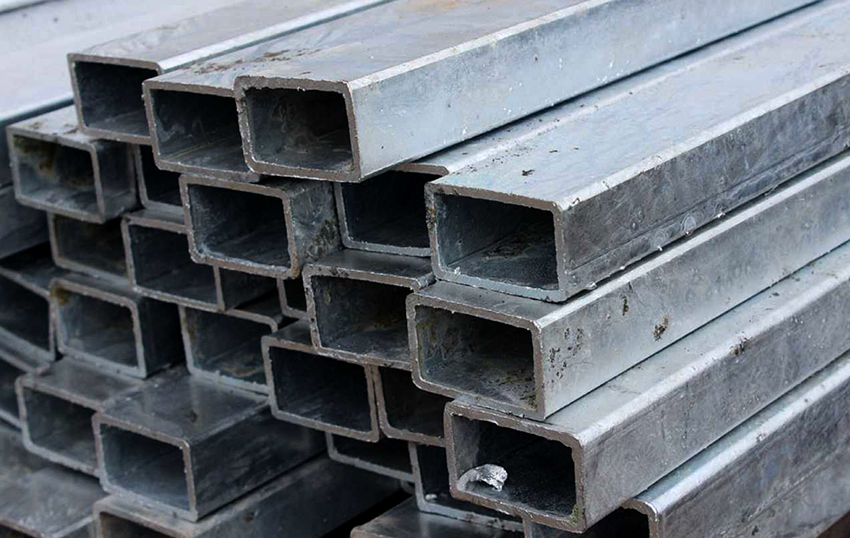

Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Какие бывают размеры профильной трубы, виды обработки проката
Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):
- квадратные трубы – сечение от 15х15 до 60х60 мм;
- прямоугольный профиль – сечение от 15х20 до 44х80 мм.
Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:
Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм
- бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
- горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
- горячедеформированные сварные (прямошовные, спиральношовные);
- бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;
Статья по теме:
- прямошовные (электросварные и сварные);
- свертываемые, паяные и печной сварки трубы;
- холоднодеформированные (тянутые и катаные);
- стальные трубы с обработанной поверхностью;
- обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
- никелированные и с антикоррозийным покрытием.
Известны такие основные параметры профильной трубы:
По способу обработки профильные трубы могут быть бесшовные и сварные
- вид профиля (геометрическая форма на срезе);
- марка стали или другого металла;
- длина трубы;
- диаметр сечения (размеры труб в дюймах и в миллиметрах);
- толщина стенки;
- наличие шва;
- присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.
Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:
- суженные и развальцованные металлические стержни;
- подшипниковые стальные трубы;
- изделия с высаженными концами и другими видами обработки.
Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:
- каплевидного и многоугольного проката;
- овального и плоскоовального стального профиля.
Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые
Строительные потребности: профильные трубы, размеры стенок
В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:
- построек каркасного типа;
- лестниц и ступеней;
- перекрытий;
- навесов и ферм;
- стоек и подпорок;
- мостовых колонн;
- железнодорожных пролетов;
- складских помещений и комплексов в сфере логистики.
Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве
Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:
- детали квадратного сечения размерами от 10х10 до 30х30 мм;
- элементы прямоугольного вида – от 20х10 до 40х25 мм;
- заготовки овального и плоскоовального типа в пределах формата 10х20 мм.
Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.
Изготовление прямоугольных профтруб
На трубосварочных станках заготовки листов сгибаются в цилиндр, после чего образовавшийся шов заваривается. После этого изделие пропускается через вальцы, в которых оно с силой в несколько сотен тонн сжимается до нужного сечения. После этого оно нагревается, что позволяет «отпустить» напряженный после давления металл.
С учетом того, прогревается ли заготовка в ходе вальцевания, такую продукцию принято делить на холоднокатаные и горячекатаные. После этого проверяется геометрия профиля, качество шва. Если все в порядке, трубы режутся на нужные размеры и складируются. Для защиты они могут дополнительно обрабатываться смазкой.
Прямоугольные модели не всегда изготавливают из электросварной трубы — существует и бесшовная технология. В таком случае изделия производят путем прокатки на калибровочных вальцах из цельнотянутой круглой трубы. У нее нет шва, поскольку изготавливается она из цельной цилиндрической заготовки. Бесшовные прямоугольные трубы отличаются более высокой герметичностью и прочностью, однако они несколько дороже.
Проектные характеристики, а также процесс изготовления труб прямоугольного сечения зафиксированы в ГОСТ 8645-68 и ГОСТ-30245 2003. В них указаны:
толщина стенок;
вес на погонный метр;
длину труб;
радиус закругления;
возможные геометрические размеры сечения;
правила маркировки;
сопротивляемость механическим нагрузкам;
возможные дефекты и их максимальные допуски.
Материал изготовления
Изготавливаться профтрубы такого типа сечения могут из любой углеродистой стали. Благодаря высоким антикоррозийным свойствам у изделий с тонким цинковым покрытием ржавеют они в несколько раз медленнее, чем обычные черные. Оцинковка производится напылением или погружением профиля в цинковый сплав.
Полную стойкость к коррозии имеют профильные трубы, изготовленные из нержавейки. Как правило, для этого используется сталь марок AISI304 и AISI316, реже — AISI439. Такая продукция чаще всего используется для возведения архитектурных элементов зданий.
Скругление углов
Такой параметр нормируется ГОСТом изготовления труб. Оптимальный радиус угла —
2S (двойная толщина стенки). Определяется он характеристиками оборудования и процессом изготовления
Важно учитывать, что как слишком круглые, так и слишком прямые углы снижают несущие характеристики конструкции
Толщина стенок
Деление профтруб по толщине стенок — критерий довольно условный, поскольку во внимание также важно брать внешний диаметр. Чем он больше, тем толще будут стенки
ГОСТ определяет, какие возможности соотношения диаметра и толщины стенки возможны при том или ином способе изготовления. Например, квадратный профиль, имеющий сторону 190 мм и стенку 5-15 мм может изготавливаться только путем горячего деформирования.
Толщина стенок может колебаться в диапазоне 2-14 мм. Конечно, для сооружений, которые должны выдерживать большие нагрузки, требуется использовать профтрубы с более толстыми стенками.
