Как соединить несущие профили между собой

Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.

В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.

Удлинитель ПП 60х27

Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.

Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.

Какие есть размеры стенового профиля для гипсокартона

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

длина 2.5-4 метра;
ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

Угловой – применяют при отделке конструкции. Это защита углов от ударов.
Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Как выбрать саморезы для гипсокартона и профиля

Чтобы крепить ГКЛ самонарезающими винтами быстро и качественно, используют шуруповерт с направлением вправо и влево. К нему будут нужны стандартные насадки

Собираясь применить саморезы для крепления листов ГКЛ к каркасу, надо уделить внимание тому, как правильно их закручивать

Вдавливать саморез нужно на глубину, не превышающую 1 мм, иначе повредится картон и качественного крепления не получится. На шуруповерте должно быть установлено соответствующее ограничение.Отдельным видом можно считать специальный вид крепежей для гипсокартона, называемый “бабочка”. Он нужен для крепления к гипсокартонной конструкции предметов, имеющих большой вес, таких, как мебель.

Состоит этот вид крепежа из самореза, длиной 8-10 см и нейлоновой насадки. Она, в свою очередь, легко может войти в просверленной в ГКЛ отверстие, а при вкручивании складывается и обжимает лист с внутренней стороны, что создает жесткость всей конструкции.Мы перечислили популярные типы саморезов для профиля под гипсокартон и для крепления ГКЛ, виды их крепления, основные характеристики. При покупке инструментов для установки гипсокартона отнеситесь серьезно к выбору шуруповерта. Хороший шуруповерт поможет вам быстрее справиться с работой.

Не забывайте, что выбор материалов для монтажа гипсокартона — это лишь половина работы. При сборке конструкций пользуйтесь электроотверткой. В то же время, головка самореза не должна глубоко погружаться в лист ГКЛ.

Поэтому работа с этим стройматериалом подразумевает дополнительную подготовку и внимательность.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:

предназначению;
внешнему виду;
размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

направляющий для применения на потолке ПНП/UD;
потолочный профиль ПП/CD;
стоечный профиль ПС/CW;
направляющий профиль ПН/UW.
угловой профиль. Используется при создании арки или фигурной перегородки.
маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиляПервые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Строим перегородку из ГКЛ. Какой профиль лучше?

Металлический профиль — основа всех перегородок и подвесных потолков, без него не обойтись в работе с гипсо…

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель “бабочка вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель “молли для гипсокартона работает по схожему принципу, что и “бабочка”. Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель “молли необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Подготавливается отверстие. Винт вкручивается в трубку, в собранном виде дюбель вставляется в отверстие. Шипы пятки вжимаются в ГКЛ.

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной).

Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

“КБ Прок из стали. Характеризуются удобной конструкцией и надежностью соединений. Подходят для продолжительных работ.
KNAUF. Предусмотрены для частого использования.
Knipex kn-9042340. Механизм с толстостенным материалом. Для продолжительных работ не подходит.
Существенная экономия при больших объемах.
Энергонезависимость. С инструментом можно работать в любых местах. Его действие исключительно механическое.
Не нужно делать разметку.
Профили не подвергаются деформации.
Отверстия получаются аккуратными, с ровными краями.
Для проведения работ не потребуется дополнительных инструментов (дрели, шуруповерта).
На каркасе не останется вмятин.

объем помещения, который покрывается гипсокартоновой конструкцией;
тип ГКЛ;
расстояния между установленными профилями;
шаг при креплении ГКЛ к профилю (он обычно составляет 20-30 см);
факт использования подвесов (на крепление к каждому нужно 4 самореза)
качество изделия.

Этот вид изделий используют идентично первому варианту, но стоит отметить, что у саморезов с пресс-шайбой есть определенные характеристики:

Вспомогательные элементы и детали для каркаса подвесного потолка

Разобрав размеры и виды потолочных профилей для гипсокартона, неплохо узнать, на что крепить всю конструкцию. Применяются дюбели и саморезы, посредством которых конструкция крепится на потолок, стены. Метизы имеют множество разновидностей по форме и функционалу:

Крепеж к потолку – саморезы TN 25;
Крепление деталей в каркас – саморезы LB 9, 11, 16;
Чтобы закрепить направляющий профиль используются дюбели из пластика со специальными шайбами;
Подвес закрепляется анкер-клином – крепеж с неограниченным сроком службы, обработан специальным антикоррозийным составом;
Соединитель двухсторонний, применяется для крепежа CD. Способен закреплять профильный элемент, расположенный на разных уровнях потолочной конструкции. Непосредственный монтаж соединителей производится саморезами, направление элементов профиля получается строго перпендикулярное.

Крепление конструкции к потолку производится подвесами, они подбираются по модификациям и имеют собственные функциональные возможности. Монтировать подвесы просто, с этим справится любой домашний мастер.

Рассмотрим применение комплектующих и метизов на 1 м2:

Прямой подвес для закрепления к потолочному пространству нужно изогнуть так, чтобы деталь приняла вид буквы «П». Длина 12,5 см, нагрузочный вес на 1 м2 – 40 кг.
Анкерный (имеющий тягу) используется только в случае необходимости снижения плоскости конструкции более стандартного размера. Чаще всего анкерный подвес применяется при обустройстве потолков с дополнительной подсветкой. Монтаж к потолку осуществляется шпилькой, которая проходит через отверстие в ламели и затем на нее надевается нижняя часть подвеса. Длина шпильки до 100 см, вес нагрузки на 1 м2 до 25 кг.
Краб для гипсокартона – это соединительный элемент для двух и более профилей, которые нужно совместить друг с другом. Чаще всего крабы также монтируются в каркасы подвесных потолочных конструкций и помогают соединять профили на одном уровне. Весовая нагрузка в 1 м2 до 20 кг. Каждый краб оснащен защелкой, потому саморезы не используются.

Кроме того, для последовательного соединения профилей CD применяется удлинитель, который после вставки закрепляется с боков парой саморезов, а угловой соединитель может служить альтернативой крабу – отличие в том, что у углового соединителя один уровень. Если дома есть клещи, саморезы не нужны вообще, клещами быстро соединяются оцинкованные элементы до 7 мм. Для сверления стен нужен перфоратор, а чтобы сократить время монтажа можно воспользоваться шуруповертом. Характеристика крутящего момента шуруповерта потребуется небольшая, до 10-15 Нм.

Зная размеры потолочного профиля, технологию работы с элементами и имея в распоряжении достаточно крепежей, работы по установке каркаса не будут сложными. Достаточно внимательно изучить технологические нюансы, точно следовать рекомендациям и в итоге получится надежная прочная конструкция, которую потом можно облицовывать по своему вкусу.

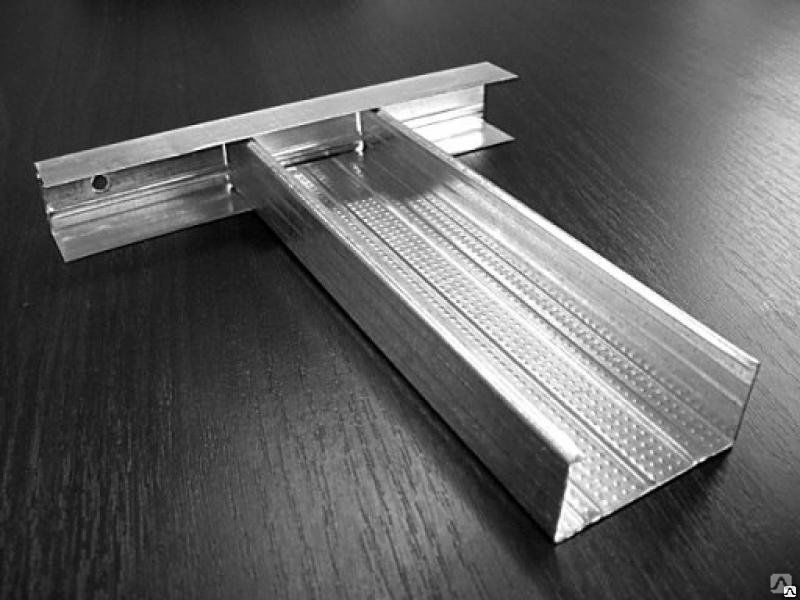

Как соединить два профиля под углом на одном уровне

Соединение «крабом» — чаще всего используется, если необходимо соединить два профиля под углом 90 градусов. При этом используется специальный элемент именуемым в народе «крабом». Работать с ним очень просто:

На несущих профилях делают разметку осей профилей, которые нужно состыковать. В большинстве случаев перемычки между двумя основными профилями делают через каждые 500-600 мм.
Краб вставляется в основной несущий профиль. Вставлять деталь нужно до щелчка, который означает, что пружинные лапки зашли за бортик профиля.
После этого краб перемещают по профилю, чтобы совместить его с отметкой.
Далее на крабе необходимо загнуть усики на основной профиль, после чего через специальные отверстия закручивают саморезы – по 2 с каждой стороны профиля. Таким образом краб получается закрепленным на главном профиле.

Соединение потолочных профилей крабом

Аналогичные операции по монтажу краба производятся и на другом профиле, с которым нужно состыковать основной профиль.
На двух соседних профилях между крабами замеряют длину профиля, который будет выполнять роль перемычки. Например, между осями двух соседних профилей расстояние составляет 600 мм. Ширина самого профиля – 60 мм. Длина профиля-перемычки, таким образом, должна составлять 600-30-30=540 мм. При этом профиль не должен входить слишком плотно – для этого его нужно нарезать, чтобы получился небольшой зазор. В нашем случае длина с учетом зазора должна составлять 530 мм.
После этого отрезают перемычку необходимой длины

При этом необходимо обратить внимание на качество кромки, и при необходимости подправить ее пассатижами.

Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики.

Крепление металлического профиля к потолку

Цены на профиль потолочный

Видео: Как сделать каркас под гипсокартон на потолке:

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Маркировка изделия	Толщина металла, мм	Ширина полки, мм	Материал	Стандартная длина изделия, м
ПУ20×20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25×25	0,4	25	оцинкованная сталь
ПУ30×30	0,4	30
0,5
ПУ35×35	0,5	35

Соединение профилей просекателем. Как выбрать

Найти его можно в любом специализированном магазине. Но продавец представит вашему вниманию сразу несколько видов просекателя, и выбор будет затруднительным. Просекатели могут быть станочными, ручными и пневматическими.

Пневматический или ручной просекатель пригодятся вам, если вам придется конструировать сложный профиль, вытянуть каркас или согнуть его, подрезать углы. Такие просекатели по размеру маленькие, но, тем не менее, очень мощные.

Ручные просекатели обычно имеют маленькую рукоятку: ими можно не только скрепить каркас, но и, к примеру, пробить замочную скважину.

Ручные просекатели профиля для гипсокартона обычно имеют маленькую рукоятку

Но самый частый товар в ассортименте – усиленный просекатель. Название его не случайно, так как сделан он из материалов особой прочности, и сломать его крайне трудно. Если его режущая часть износилась, то ее можно заменить.

Стоит сказать ещё и о профессиональных просекателях. Но используются они в строительстве зданий, так как для ремонта в квартире слишком велики, да и цена такого просекателя практически равна всей конструкции из ГКЛ.

Выбирая просекатель, сообщите продавцу-консультанту следующую информацию:

Толщина металлического профиля ;
Свойства профиля;
Форма и размер отверстия;
Необходимость использования пресса на каком-либо этапе работы.

Интересно, что многие умельцы самостоятельно изготавливают просекатель из подручных средств.

Какие саморезы использовать для профиля под гипсокартон

Саморезы – один из самых распространенных вариантов крепежа для стен, пола и потолка, их достоинство в простоте использования и дешевизне. Конструкции из ГКЛ все чаще используются для строительства и последующего декора, поэтому каждому мастеру необходимо знать, какими саморезами крепить гипсокартон к профилю и как делать это правильно.

мелким шагом резьбы: это позволит ему надежно зафиксироваться в материале и не выкручиваться;
острым наконечником, который способен легко пробить как слой гипсокартона, так и тонкий металлический лист или деревянную поверхность;
длиной, которая в два раза превышает толщину прикрепляемого материала;
шляпкой удобной формы, которая позволит крепежу разместиться в гипсокартоне, не разрушая его и не мешая последующей декоративной отделке.

Решая, какими саморезами прикручивать гипсокартон к профилю, нужно обращать внимание на качество приобретаемых крепежей. Признаки отличной продукции:

Все саморезы в партии одинакового размера, даже минимальное отклонение в длине или ширине – признак брака.
Шляпка полностью ровная, на прорези в форме креста нет никаких неровностей или заусенцев. Использование крепежей с неправильно изготовленной головкой рано или поздно приведет к поломке шуруповерта, а результат строительных работ получится малоудовлетворительным.
Антикоррозийное покрытие должно быть равномерно распределено по поверхности.

Определившись с разновидностями саморезов, которыми можно крепить металлические отрезы друг к другу, необходимо обратить внимание на крепежи, используемые при обшивке металлоконструкции гипсокартонными листами

Подсчет нужного количества метизов

Есть несколько способов рассчитать необходимое количество метизов:

Нарисовать подробную схему каркаса, а затем подсчитать количество саморезов для его сборки и для крепления ГКЛ.
Воспользоваться таблицами по методике «Кнауф»: в них дается расход всех комплектующих на 1 м2 гипсокартонного покрытия.
Использовать онлайн-калькулятор.

Таблица примерного расхода метизов для облицовки стены в один слой:

Наименование	Количество на 1 кв. м
Дюбель-гвозди	1,6
Саморезы для соединения профилей	2,7
Саморезы для крепления ГКЛ	17

Для перегородки с креплением гипсокартона в 1 слой:

Наименование	Количество на 1 кв. м
Саморезы для ГКЛ	34
Дюбель-гвозди	1,6

Для подвесного потолка:

Наименование	Количество на 1 кв. м
Шуруп LN 3,5 х 9 мм	1,4
Саморезы для ГКЛ	23
Дюбель для крепления профилей ПН 28/27	0,7
Дюбель анкерный	0,7

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

потолочные профили;
направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
подвесы;
стоечный – основа перегородочного каркаса;
угловой накладной;
одноуровневый и двухуровневый соединитель;
перемычный для соединения стоечных деталей;
арочный (гибкий);
удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Гипсокартонные профили: типы и размеры

При изготовлении каркаса, на который монтируются листы ГКЛ, обычно используют два типа профилей – CD и UD. Они позволяют реализовывать многоуровневые конструкции и способны выдержать вес отделочного материала. Для установки геометрически сложных систем применяют изделия, маркированные буквами UW. Остановимся подробнее на каждом из них.

Профиль UD (ППН) – несущий потолочный

Выступает в роли направляющих элементов каркаса, куда заводится стоечный профиль. При монтаже подвесного потолка, крепление направляющих осуществляется по всему периметру помещения. Выбирая изделие, отдавайте предпочтение профилю UD с перфораций, с ним легче работать, поскольку не придется прилагать дополнительных усилия для сверления отверстий.

Для направляющего профиля для гипсокартона на потолках характерны следующие размеры:

стандартная длина составляет 3 метра, но в продаже можно встретить также четырехметровые планки;
толщина – 0,4-0,55 мм;
ширина – 25-27 мм;
высота – 28 мм.

Профиль CD (ПП) – стоечный

Другое название – потолочные профили. Используются для установки подвесных потолков. Для них характерна повышенная прочность, поскольку именно такие элементы принимают на себя основную нагрузку, идущую от всей конструкции. Поэтому в качестве основного материала для изготовления данного типа используется высокопрочный оцинкованный металлопрокат, устойчивый к коррозии и исключающий провисание подвесной системы.

Изделие данного типа имеет следующие параметры:

длина 3-4 м;
ширина – 60 мм;
высота – 27 мм;
толщина составляет от 0,4 до 0,6 мм и зависит от фирмы-производителя и качества материала.

CD потолочный профиль для гипсокартона крепится на подвесы в форме буквы П, фиксируемые к основанию чернового потолка.

Профиль UW (ПН) – для создания фигур второго или третьего уровня потолков

Изделия с данной маркировкой предназначены для сооружения второго или третьего уровня потолков. Чтобы монтировать конструкции необходимой толщины, детали выпускаются разных типоразмеров по ширине.

Такой потолочный профиль имеет следующие технические характеристики:

длина – 2-4 м;
ширина – от 5 до 10 см;
высота – 4 см.

Основная сфера применения – формирование различных геометрических фигур при обустройстве второго и последующих уровней подвесного потолка. Элементы могут монтироваться как к предыдущему уровню, так и крепиться при помощи подвесов. Такой профиль имеет гладкие боковые перегородки, а основная перегородка профилирована для большей жесткости.

Арочный

Представлен гибкими элементами, которые также можно монтировать самостоятельно из оцинкованного потолочного профиля. Арочный тип предназначен для быстрого создания фигур, изогнутых форм и необычных конструкций.

Новичкам лучше покупать готовые изделия, обладающие следующими параметрами:

ширина – 60 мм;
высота – 28 мм;
толщина – 0,38-0,45 мм;
длина – 3-4 м.

Радиус изгиба у арочного профиля составляет 50 см.

Особенности монтажа

Для монтажа профилей существуют дополнительные элементы. Их задача в упрощении работы и придании прочности конструкции. Алюминиевый профиль крепят, используя шурупы и анкерные дюбеля, еще можно использовать угловые соединения типа «краб» и анкерные подвесы.

Для крестообразного перпендикулярного соединения профилей используют специальные угловые соединители. Они могут быть как одноуровневыми, так и двухуровневыми. Есть также соединители для крепления несущего и основного профилей. При необходимости удлинить ПП или соединить, применяют специальный удлинитель профиля.

Подвесы применяются для крепления потолочных и стоечных профилей к стенам или несущим основаниям. Если необходимо минимальное расстояние от основного до подвесного потолка, применяют прямые подвесы. Подвес анкерный с зажимом обеспечивает возможность регулирования уровня высоты профиля, он состоит из подвеса с зажимом и тяги подвеса. Устанавливается в профиль, имеет дополнительную защелку.

Виды направляющего профиля

Направляющие под гипсокартон изготавливаются из тонкого листа металла, покрытого оцинкованным составом, во избежание коррозии. Это служит долгим сроком гарантии. В то же время профиль легкий, что позволяет создавать металлические конструкции любого типа и сложности. Тонкость профиля позволяет его легко резать ножницами по металлу, а также изгибать в нужную форму для будущей гипсокартонной детали. Для каждой форму из ГКЛ есть отдельные профили:

ПС-CW. Стоечный профиль – используется в производстве каркаса для гипсокартонной стены, перегородки и разных функциональных ниш из гипсокартона.
Маячковый профиль. Применяется в оштукатуривании стен или другой поверхности. Он крепится дюбелями, саморезами на угол. При его применении есть возможность создания ровной поверхности. После применения, его можно снять с угла и применить повторно.
ПНП-UD – направляющий профиль, используемый при производстве потолочной конструкции. После крепления ПНП идет крепление ПП, где направляющий, является основой каркаса.
ПН-UW – профиль направления, играет главную роль в монтаже стоек по горизонтали. Во всем металлическом каркасе это основной элемент. Играет главную роль в производстве перегородки из гипсокартона.
Арка из гипсокартона. Профиль для арок применяется в монтаже сложных конструкций. Его легко согнуть в нужную форму, надрезать в положенном месте. При применении этого профиля можно создать любой сложной арки.
Усиленный профиль. Используется в монтаже наиболее прочных каркасов, например, арка для дверного проёма. Это прочный профиль, который обеспечивает хорошую жесткость всей конструкции.
Потолочный профиль применим в каркасе потолка. Монтируется на потолке к подвесам или напрямую в потолок.

Дополнительные монтажные элементы профиля

Определение нужного профиля и расчет его количества, это далеко не все, что необходимо для создания гипсокартонной конструкции. Кроме самого профиля существуют дополнительные монтажные элементы, которые необходимы для возведения каркаса.

Их основные виды:

Угловой металлический профиль. Это необходимый элемент угловых сооружений. Угол профиля в 90 градусов, позволяет производить точный монтаж гипсокартоновых листов в месте стыков конструкции.

Подвесы. Без этого элемента невозможно себе представить выполнение поточных каркасов. Подвесы обеспечивают точечное крепление профиля с определенным шагом. В настенных конструкциях его использование также необходимо, если длина профиля будет иметь длину более 1 метра.

Обратите внимание на фото подвесов, которые могут быть как анкерного типа, так и со специальной перфорацией, для регулирования необходимой высоты при монтаже.

Удлинители. Часто бывает необходимость продлить длину профиля на расстояние более 3-х метров. В таких случаях применяют удлинители, связывающие между собой концы двух стоечных профилей. Удлинители имеют специальные отверстия для крепления, и монтируются внутри каждого из них.

Чем может помочь видео при монтаже оцинкованного профиля под гипсокартон?

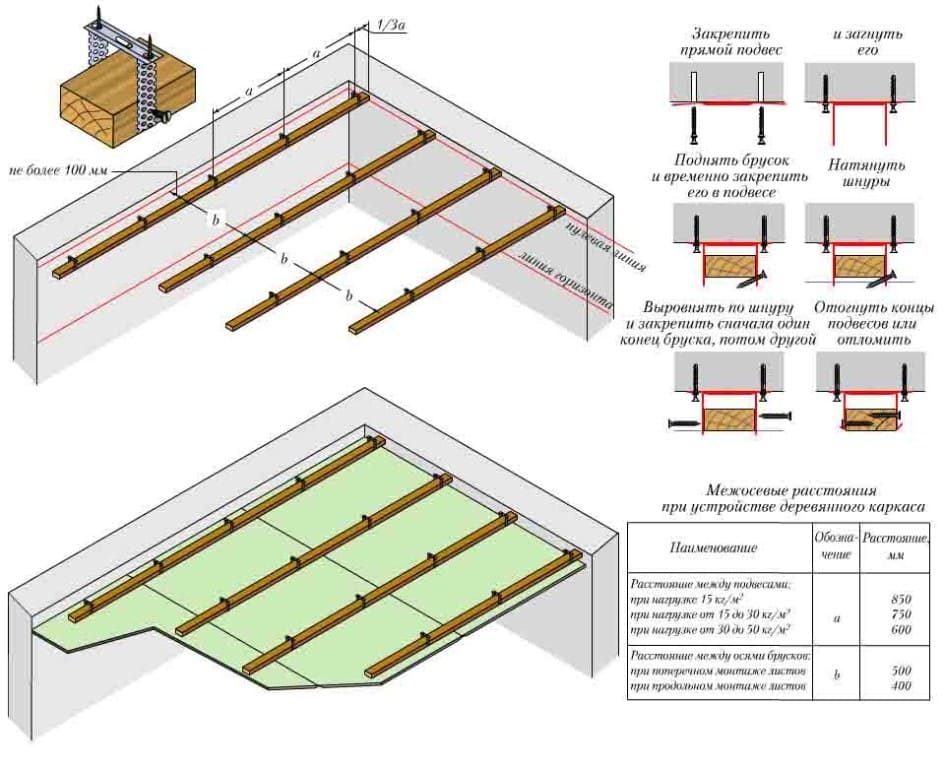

Совсем недавно установка ГКЛ производилась на не совсем надежные деревянные бруски. Выполнение соединений в такой конструкции представляли собой весьма затруднительный процесс. Нынешние каркасы из металла гораздо надежней, они проще собираются благодаря наличию к ним широкого выбора метизных комплектующих.

На первый взгляд, у начинающего застройщика могут возникнуть множество вопросов, в том числе, как соединять несколько профилей для гипсокартона или как собрать двухуровневый каркас своими руками. Решить поставленные задачи помогут не только книги по строительству, но и видеоматериалы, которые подготовлены опытными мастерами.

Детально изучив подобные советы, каждый мало-мальски способный человек будет в состоянии сделать как простой ремонт комнаты, так и выполнить сложные проекты по обустройству дома. Кроме творческого наслаждения и опыта вы получите ощутимую экономию финансовых средств.

Сборка

Процесс сборки каркаса происходит следующим образом:

Первыми монтируются направляющие профили, которые при необходимости предварительно обрезаются. Перед закреплением на профиль в местах примыкания к основанию наклеивается уплотнительная лента, которая обеспечит должную тепло- и звукоизоляцию между поверхностью и элементами конструкции.

При создании перестенка подвесы отсутствуют и несущие профили устанавливаются в рамную конструкцию, состоящую из направляющих.
При изготовлении различных ниш или других сложных форм используются соединительные элементы, позволяющие достичь необходимого уровня надежности каркаса. Монтаж таких элементов основан целесообразностью их использования.
В случае необходимости получения криволинейных форм выполняются надрезы в боковых ребрах жесткости профиля для придания изделию нужной формы.

Сам процесс монтажа профиля под гипсокартон не относится к работам повышенной сложности. Для его выполнения своими руками необходимо лишь знание принципов сборки подобных конструкций.

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Выбор профиля для монтажа гипсокартона
