Лёгкая транспортировка урожая: как изготовить прицеп для мотоблока своими руками

Определяем основные характеристики прицепа – ориентируемся на заводские модели

Конструкция телеги для мотоблока не относится к сверхсложным. При наличии болгарки, электросварки и дрели сделать прицеп самостоятельно сможет практически любой владелец ручного минитрактора. Главное – перед сборкой тележки правильно составить ее чертеж или эскиз, а затем, уже строго по нему, выполнять все работы. Для этого сначала надо определиться с основными характеристиками прицепа: грузоподъемностью, габаритами и некоторыми другими. Чтобы упростить эту процедуру, рекомендуется ориентироваться на заводские, промышленного изготовления модели мотоблочных телег.

Заводские прицепы выпускают грузоподъемностью начиная от 300 кг и до 1000 кг с кузовами разных размеров. Эти параметры зависят от того, для использования с каким мотоблоком тележка предназначена, а, точнее, от его технических характеристик. В соответствии с этим различают 3 основных типа прицепов: на тяжелые, средние и легкие ручные минитрактора.

С тяжелыми, мощностью свыше 10 л.с. мотоблоками, как правило, используют одно- либо двухосные телеги с кузовом длиной 2–3 м и шириной 1,2 м. Такие прицепы рассчитаны на транспортировку грузов массой 500–1000 кг.

Прицеп к мотоблоку для транспортировки тяжелых грузов

На средние ручные минитрактора – мощностью от 4,8 до 10 л.с. – ориентированы одноосные тележки с размером кузова 1,0×1,5 м, 1,1×1,4 и подобные. Их грузоподъемность составляет 300–500 кг.

С легкими мотоблоками, мощностью до 4,8 л.с., обычно используют одноосные прицепы с кузовом длиной 0,85–1,15 м и шириной 1 м. Грузоподъемность этих тележек не более 300 кг.

Высота бортов у заводских стандартных тележек для мотоблоков 30–35 см. На большегрузных прицепах устанавливают бортовые ограждения каркасной конструкции, высота которых 50–60 см.

Чтобы было легче осуществлять погрузку и выгрузку, задний борт тележек сделан откидывающимся и съемным. На некоторых моделях помимо заднего открываются и снимаются оба боковых, что повышает удобство заполнения кузова грузом и освобождения от него.

Откидной задний борт тележки

Все стандартные прицепы изготавливаются самосвальными. На моделях для средних и легких мотоблоков нет гидравлического подъемного цилиндра и эта функция реализована за счет конструкции тележки. Кузов на прицепе установлен так, что его центр тяжести и груза, находящегося в нем, расположен на поворотной оси, совмещенной с колесной парой тележки. Такая балансировка значительно облегчает ручное опрокидывание.

Это обусловлено тем, что при спуске по крутому уклону инерцию движения груженого прицепа погасить только 1-м тормозом ручного минитрактора невозможно. Поэтому тележки для тяжелых мотоблоков должны быть оборудованы своей системой торможения.

https://youtube.com/watch?v=iVMSXTzfx2g

Это интересно: Лучшие российские и китайские мотоблоки с валом отбора мощности: взгляд со всех сторон

Сцепка

На рынке присутствует огромное множество разнообразных устройств, служащих для сцепки мотоблока и любого устройства

Важно лишь правильно подобрать его, чтобы то подходило под конкретный адаптер. Однако если это невозможно, то изготовить прицепное устройство своими руками вполне реально. Хотя этот процесс потребует много времени и сил, но результат стоит того

Хотя этот процесс потребует много времени и сил, но результат стоит того.

Здесь очень важно помнить несколько основных правил. Самое первое – это мощность двигателя самого мотоблока. Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места

Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см

Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места. Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см.

Если в хозяйстве используется очень мощный мотоблок, размеры прицепного устройства можно увеличить до трех метров. Однако в таком случае, скорее всего, придется устанавливать дополнительную колесную пару и усиливать корпус. Кроме того, нужно будет использовать более прочные и дорогостоящие материалы при производстве прицепного устройства для мотоблока своими руками.

Самая простая модель прицепа

Для строительства нужной в хозяйстве конструкции необходимо подготовить:

• Стальные трубы 60х30 мм и 25х25 мм;
• Рессоры и колеса (можно от автомобиля «Москвич»);
• Дюралалюминиевый лист толщиной 2 мм;
• Отрез листовой стали толщиной 0,8 мм;
• Швеллер №5;
• Крепежные элементы;
• Инструменты (электролобзик, болгарка, сварочный аппарат и шуруповерт).

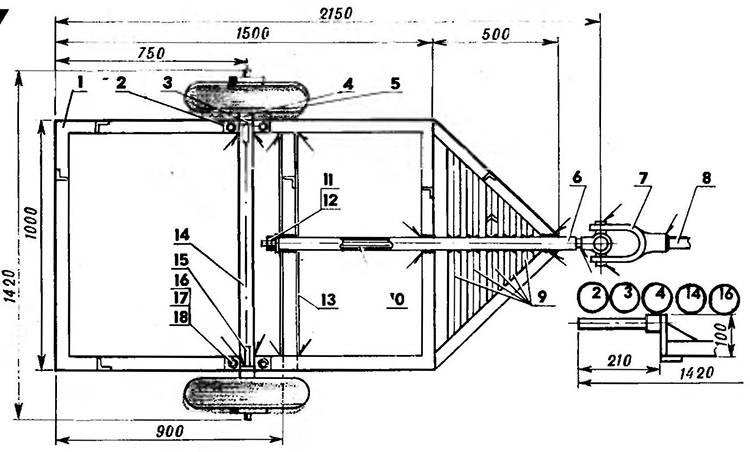

1. Рама прицепа представляет собой цельную конструкцию, размещенную на каркасной решетке. Для ее обустройства необходимо сделать две траверсы из уголка 25х25 мм, которые будут выступать в роли передней и задней поперечин, и лонжероны из трубы 60х30 мм. Все элементы соединяют с помощью пяти поперечин так, чтоб в результате образовалась решетка.
2. Простая модель прицепа с откидными бортами – очень нужная в хозяйстве вещь. С его помощью можно не только перевозить ящики и мешки с собранным урожаем, но любые длинномерные грузы
3. При обустройстве платформы решетки нужно разместить относительно лонжеронов поперечины и траверсы так, чтоб оставались небольшие выпуски. К ним в последствие будут приварены продольные трубы.
4. К продольным трубам с помощь сварки прикрепляют четыре стойки, к верхней части которых приваривают обвязки из уголка 25х25 мм. Чтобы оборудовать прицеп откидными бортами, рамки конструкции делают отдельно от каркаса. Решетку платформы покрывают дюралалюминиевым листом, фиксируя его болтами. Для зашивки бортов можно применить более тонкие металлические листы, закрепляя их на обвязках и стойках при помощи сварки.
5. Для изготовления балки два швеллера одной длины вставляют друг в друга, оборудуя один из концов конструкции колесными осями. Готовую балку при помощи рессор соединяют с лонжеронами. Для этого концы рессор надевают на ось кронштейна и ось серьги, а центральную часть приваривают стремянками к балке.
6. Дышло изготавливают из прямоугольных труб 60х30 мм. Для изготовления двухлучевой конструкции передние концы труб состыковывают и приваривают к корпусу тягово-сцепного устройства агрегата, а задние с нахлестом в 200 мм приваривают к передним концам лонжеронов.
7. Прицеп готов. При желании его можно оборудовать стоп-сигналами, поворотниками и габаритными огнями.

Пошаговая инструкция сборки

При изготовлении тележки для мотоблока самостоятельно желательно осуществлять сборку элементов прицепа в определенной последовательности.

Сборка рамы

Для создания каркаса телеги обычно используют профильную трубу с подходящими размерами (можно использовать стальную трубу круглого сечения):

1. Разрезать профильную трубу квадратного сечения по размерам согласно чертежу. Количество и параметры элементов подбираются в зависимости от предполагаемых размеров и грузоподъемности прицепа.
2. С помощью сварочного аппарата изготовить прямоугольную раму из продольных и поперечных заготовок. Внутри нее предусмотреть вставку нескольких поперечных проставок для увеличения надежности дна кузова.

Установка оси

Ходовая часть является самой важной частью конструкции прицепа

1. На концах оси установить ступицы колес и проваривать. Длина выбирается так, чтобы колеса не выступали за габариты кузова.
2. Ось со ступицами на концах прочно приварить к раме.
3. Установить колеса.

Кузов прицепа

Для обшивки бортов можно использовать листовой металл, профнастил, фанеру или деревянные доски.

1. Вырезать элементы борта прицепа согласно чертежу и соединить их помощью сварочного аппарата (4 шт. высотой 30-50 см). Прикрепить их к основе кузова (с помощью сварки).
2. Борта обшить стальными листами (можно приварить или прикрепить с помощью болтов). Для облегчения конструкции рекомендуется использовать профилированный стальной лист, толщиной 1,5 мм.
3. Дно выложить оцинкованными листами и аккуратно привариварить по всему периметру.
4. На задний борт приварить дверные петли и установить на раму. Это позволит откидывать его при выгрузке (при необходимости можно сделать откидными и боковины).
5. Установить конструкцию, позволяющую зафиксировать откидной борт. Надежные запоры можно изготовить из стальной полосы, железного прута и патрубка. А можно из обычного шпингалета.

Сцепка и сиденье

Прицеп соединяется с мотоблоком посредством специальной сцепки. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока.

Работы по созданию сцепки выполняются в следующей последовательности:

1. В месте соединения труб дышла вварить отрезок трубы диаметром 40 мм и длиной 100 мм.
2. Внутрь трубы запрессовать два подшипника. Со стороны прицепа на трубу установить шайбу для фиксации оси прицепного устройства. Диаметр отверстия шайбы должен соответствовать диаметру оси прицепного устройства.
3. Сформировать сцепку из профильной трубы квадратного сечения. Для этого просверлить сквозное отверстие под фиксирующий штырь (диаметр отверстия должен быть равен поперечным размерам штыря). Для более высокой надежности трубу можно усилить листом металла.

Ниже приведены несколько вариантов водительских мест для прицепа мотоблока.

Как сделать тормоза на прицеп для мотоблока

Сделанную своими руками тележку для мотоблока, в целях безопасности, рекомендуется оснастить стояночным тормозом.

Существует много вариантов создания тормозов для тележки, но как показала практика, самыми эффективными являются тормоза от мотоцикла.

Для изготовления тормозов на прицеп к мотоблоку надо иметь в наличии тягу, трос и металлический барабан от колеса мотоцикла. Схема ниже поможет собрать тормозную систему, останется только приделать ее к мотокультиватору.

Рисунок-схема тормозной системы

Порядок действий:

1. Снять с диска тягу и трос.
2. Сделать проточку диска.
3. Одеть барабан на ступицу. Свободное пространство между выступами заполнить толстой проволокой.
4. Проточенный металлический диск насадить на ось и закрепить втулкой (чтобы диск не проворачивался надо приварить к нему обрезок трубы).
5. В конце надо сделать рычаг и подтянуть к нему трос (для контроля тормозной системы). Можно использовать любой рычаг от советского легкового автомобиля.

Как самостоятельно сделать прицеп для вашего мотоблока своими руками: подробно показано на видео:

Таким образом, изготовить телегу для мотоблока своими руками непросто, но при наличии оборудования и материалов вполне по силам каждому. А, согласно статистике, самодельная тележка обойдется как минимум в 2 раза дешевле заводского аналога.

Устройство тележки для мотоблока

Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с.  до 12,0 л.с.  Ходовая часть бывает одноосной (чаще всего) или двухосной.

Одноосный мотоблокФОТО: hoztov.byДвухосный мотоблок с прицепомФОТО: hoztov.by

Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.

Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.

Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.

Статья по теме:

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль. Рама. Её сваривают из отрезка профилированной трубы. Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес. Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать. Сиденье. Его фиксируют к тележке или сцепному устройству. Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса

Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Расчет стоимости

По списку подготовленных материалов необходимо провести расчет. Из ряда материалов следует убрать все элементы, которые уже имеются. Затем необходимо рассчитать цену на остальные материалы. Необходимо исходить из средней и высокой цены. Затем следует рассчитать цену инструментов. При наличии сварочного аппарата придется приобрести только газ или электроды.

Однако все предугадать не получится. К примеру, если решено приделать к устройству сиденье, а оно слишком старое, придется искать другое. Однако при наличии дешевых элементов конструкцию можно создать довольно функциональной.

Двухосный прицеп для минитрактора своими руками — Спецтехника

:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.

Если конструктор с таким прицепом успешно прошёл техосмотр и получил номер, то какие проблемы? С одной стороны обтекаемый кузов и надёжное шасси переделки, именно так прицеп проходит тех.

осмотр- как переделанное транспортное средство, а не полностью самодельная конструкция. С другой стороны- это же задняя половина автомобиля, зачастую с оригинальным салоном и пассажирскими местами.

Может возникнуть желание пересадить пассажиров из салона автомобиля- тягача. А вот этого делать не стоит. ПДД запрещает перевозку пассажиров как прицепе, так и в салоне буксируемого автомобиля.1.

Что то хлипким выглядит дышло прицепа, да и сцепное устройство не впечатляет. С другой стороны, сегодня сертификация самодельного прицепа, построенного «с нуля», отличается от оформления вот такой «переделки» большими требованиями.

А у «переделки»- всё заводское. Но я бы не согласился перевозить людей в таком прицепе.:: Портал автолюбителей :: • Просмотр темы — Зарегистрировать самодельный прицеп.2.

Достаточно ввести в поиск слова «самодельный прицеп» и открывается целая коллекция таких переделок. Популярность переделки из легковушек и микроавтобусов заслужили благодаря большому предложению машин,пострадавших в автоавариях.

А фантазия конструктора не знает границ. oldbusclub.ru3. У большинства прицепов, переделанных из задней половины автомобиля той же модели, присутствует совершенно плоская лобовая панель.

Не мудренно, такой прицеп находится в зоне разрежения обтекающего воздуха за тягачём.Клуб караванеров Украины • Просмотр темы — Прицепы из ….4.

Тут важно расчитать безопасную нагрузку на «фаркоп» буксирующей машины, чтобы не нанести повреждения элементам днища и не разгрузить передние колёса до потери управляемости. Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5

Серьёзным мужикам- двухосный прицеп

Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов

Авто-Мото Самоделки — Просмотр темы — ПРИКОЛЬНЫЕ Самодельные ПРИЦЕПЫ5. Серьёзным мужикам- двухосный прицеп. Как обеспечивается поворот передних колёс прицепа? Раньше в Риге ездили спарки троллейбусов.

Иногда можно видеть буксируемый грузовик на жёсткой сцепке, в кабине которого отсутствует водитель. Рулевая трапеция переднего моста сама следует по колее тягача. При условии, что схождение и развал передних колёс в норме.

Chevy-Niva :: Просмотр темы — Самодельный прицеп6. Вот так, стол есть- будет что и на стол поставить. Chevy-Niva :: Просмотр темы — Самодельный прицеп7. Какой симпатичный автопоезд.

В городе без проблем можно маневрировать на забитых машинами улицах.Фото — VW-прицеп8. А вот это уже более высокий уровень безопасности. Всё зависит от  сцепки тягача с прицепом. Прицеп шарнирно соединён с тягачём как внизу, на уровне «фаркопа», так и на уровне крыши особой крестовиной.

Мастер, Фотки из сети, автомобиль, безопасность, техника, технологии

Posted on Jan. 11th, 2014 at 06:30 pm | Link | Leave a comment | Share

Как, сделать, двухосный, прицеп, своими, руками, для, минитрактора

Прицеп сделана своими руками

31 Jan 2013 — 1 min — Uploaded by sasha kupichсамодельный двуосный прицеп на минитрактор … Прицеп двухосный. … Прицеп для мотоблока своими руками, подробное описание …

30 Jan 2013 — 2 min — Uploaded by SerhiyK ChannelИзготовление осевого конца на балку двухосного легкового прицепа ( Реставрация … Прицеп для длинномерных грузов и не только.

Двухосные тележки

Одноосный прицеп отличается одним недостатком – необходимостью точно определить центр тяжести. Если выставить его неправильно, груз будет либо заваливаться назад, либо создаст высокую нагрузку на точку сцепа.

Совет! Центр тяжести необходимо размещать над осью. Чтобы устранить такой недостаток, лучше выбрать двухосный прицеп для мотоблока.

Важно разобраться, и как выбрать ступицу прицепа для мотоблока. Для перемещения прицепа необходимо приделать ей колеса. Можно выбрать готовый блок от автомобиля

Оптимальный выбор – колеса от мотоколяски. Они выполняются с нужными ступицами. Довольно часто владельцы мотоблоков выбирают заднюю балку от ВАЗ 2109. Это объясняется ее дешевизной

Можно выбрать готовый блок от автомобиля. Оптимальный выбор – колеса от мотоколяски. Они выполняются с нужными ступицами. Довольно часто владельцы мотоблоков выбирают заднюю балку от ВАЗ 2109. Это объясняется ее дешевизной.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Какие бывают прицепы и в чем различия

Определиться среди множества возможных видов можно только изучив конструктивные особенности каждого отдельного вида. На видео по изготовлению прицепа для мотоблока своими руками вы увидите разные модели.

Вот наиболее распространенные вариации прицепов к мотоблокам, которые создаются своими руками:

Полностью цельные. Они предусматривают неразборный тип кузова. Такой вариант считается наиболее надежным при перевозке сыпучего груза. Все соединения и швы надежно свариваются при сборке бортов. Для того, чтобы удобнее было разгружать такой прицеп, на нем делают откидной бортик сзади.

Конструкции трансформирующиеся примечательны за счет того, что они могут создавать дополнительную площадь горизонтального вида. Бортики откидные и тем самым при отвороте нескольких или всех бортов получается большего размера плоское дно.

Самым удобным для выгрузки любого сыпучего груза считается самосвальный тип.

При помощи механизма кузов поднимается на такую высоту, чтобы все сыпучие части полностью выгружались из прицепа. Прицеп-самосвал для мотоблока своими руками выбирается чаще других видов.
