Скрытая проводка
При скрытом способе монтажа обнаружить проводку под толщей кирпича или бетона – задача непростая для человека, который впервые сталкивается с такой проблемой. Поэтому в больших объемах работы по поиску выполняют квалифицированные электрики.
Однако, любой, кто достаточно разбирается в электричестве, может самостоятельно производить поиск и дальнейший ремонт. Поможет ему прибор для поиска проводов.
По своей сути это детектор или прибор для определения местонахождения кабелей, которые не обнаруживаются визуально. Пользоваться этим прибором совсем несложно, достаточно внимательно прочитать инструкцию по эксплуатации.
Советы по использованию
Расскажем немного об инструкции по пользованию данными приборами.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить
Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.
Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.
Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.
Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.
Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.
С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.
Сводятся они к подключению к сети потребителя мощностью от 1 кВт.
Самыми легкими в использовании являются комбинированные приборы.
Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.
К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.
При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.
И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.
Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.
Детектор проводки
Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще
Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.
Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
Как выбрать
Прежде всего необходимо определиться с набором материалов, которые прибор должен определять. Зависит это от характера работ, которые вы собираетесь выполнять и от тот, насколько часто прибор вам потребуется в дальнейшем. Чем больше функций имеет устройство, тем большую сумму придется за него выложить.
Далее, как обычно в инструменте, решаете какого класса оборудование вам необходимо. Тут решающий фактор — сумма, которую вы можете или хотите потратить. Самые дешевые — бытовые модели. Они имеют не очень большую глубину обнаружения, значительную погрешность, корпус сделан из недорого пластика. В средней ценовой категории полупрофессиональные модели. Их характеристики лучше, погрешность меньше. И самые дорогие, но и самые точные — профессиональные модели. Кроме цены их можно определить по большой глубине обнаружения объектов.
Цены на приборы для обнаружения проводки могут быть самыми разными — от сотен рублей до десятков тысяч
В нужном классе выбирать модель надо по глубине обнаружения проводки, металла и других объектов. Это основной показатель, который влияет на эффективность работы
Еще стоит обратить внимание на условия работы. Некоторые модели могут работать при низких температурах (до -60°С)
Также стоит обратить внимание на то, каким образом отображается информация. Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл)
О том, что именно обнаружено догадаться сложно.

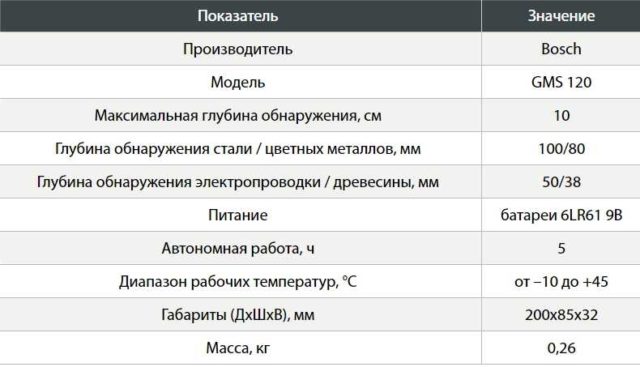

Пример технических характеристик обнаружителя проводки
Чуть более сложные приборы меняют тональность и продолжительность звука. Потренировавшись на различных устройствах, можно научиться определять по звуку что именно обнаружил детектор. Работать с таким прибором уже проще.
Если прибор для обнаружения проводки имеет еще и световую индикацию, работать еще проще. Ориентироваться по звукам и светодиодам намного легче. И самый удобный в работе вариант — ЖК дисплей. Но стоит он, как правило, на универсальных моделях. На экране в виде пиктограмм отображается обнаруженный материал, а в виде столбиковой диаграммы расстояние до него.

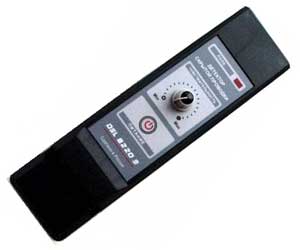

DSL-8220S
Любой фазный проводник, имеющийся в стене, будет с легкостью обнаружен с помощью DSL-8220S – простота и надежность – основные плюсы этого прибора. Гарантия своевременного реагирования на обнаруженный провод – световая и звуковая индикация. Корпус — влагозащищенный. Опционально доступна функция регулировки чувствительности прибора. Вся передняя часть корпуса прибора, является основным элементом сканера. Экономичный и длительный срок работы обеспечивает элемент питания типа «Крона». Корпус прибора одновременно является и антенной детектора.
Преимущества и недостатки
минимальные габаритные размеры – 195х50х20мм;
легкость эксплуатации и управления;
обнаруживает предметы под штукатуркой, кирпичной кладкой, деревом;
относительно низкая стоимость;
поиск и обнаружение всех типов кабелей – электрокабели, антенные и кабели связи.
в процессе регулярной эксплуатации, возможны сбои в работе и показаниях, необходима калибровка.
Принцип работы детектора
Работа таких приборов основана на разных физических эффектах. По этому признаку они делятся на виды:
- электростатические;
- регистрирующие электромагнитное излучение;
- металлоискатели;
- комбинированные (сочетают в себе несколько методик).
Первая разновидность реагирует на провод под напряжением. Действие основано на способности полевого транзистора менять толщину p-n перехода и, как следствие, проводимость при попадании ножки затвора в электростатическое поле.
Достоинства:
- Низкая стоимость.
- Простая схема.
- Дальнодействие.
- Не нужно подключать к проводу нагрузку.
Электростатический детектор незаменим, если требуется найти место обрыва кабеля. Это наиболее подходящий вариант для применения в быту.
Недостатки:
- высокая чувствительность к электромагнитным помехам от роутера, микроволновой печи, телевизора, компьютера и пр.;
- неспособность находить кабели во влажных стенах;
- прибор не «видит» обесточенные линии.
По электромагнитному излучению
Эти искатели реагируют на электромагнитное поле, генерируемое движущимися носителями заряда. Чтобы возник ток, к проводу подключают нагрузку. Для бюджетных моделей ее минимальное значение составляет 1 кВт, поэтому найти кабель светильника таким прибором невозможно.
Достоинство – высокая точность, ошибка не превышает нескольких миллиметров.
По принципу металлоискателя
Главный рабочий орган этого прибора – электрическая катушка-индуктор, излучающая переменное электромагнитное поле. По наведенным им вихревым токам устройство распознает наличие металлических тел в бетоне или кирпичной кладке.
Достоинство – детектор находит обесточенные линии.
Недостатки:
- сложное устройство;
- высокая цена;
- одинаковая реакция на все металлические предметы – арматуру, гвозди, трубы и т.д.
Дорогие металлоискатели различают медь, сталь и алюминий.
Самые функциональные модели, помимо индуктора, имеют эхолот, что позволяет им идентифицировать деревянные и пластиковые объекты.
Детекторы этого типа в самостоятельном виде не применяют, т.к. с их помощью нельзя отличить провод от арматуры. Они дополняют электростатический или магнитный модуль и служат для уточнения данных.
Лучшие высокоточные детекторы скрытой проводки
Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.
Mastech MS6818
Компактный Mastech MS6818
Мне нравитсяНе нравится
Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.
Характеристики:
- высокая точность;
- сканирование на глубину в 2 метра;
- информативный дисплей;
- кнопки, выведенные к экрану.
Плюсы и минусы
многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.
высокая стоимость;
сложные настройки.
Стоимость прибора доходит до 20 000 рублей в регионах.
CEM LA-1012

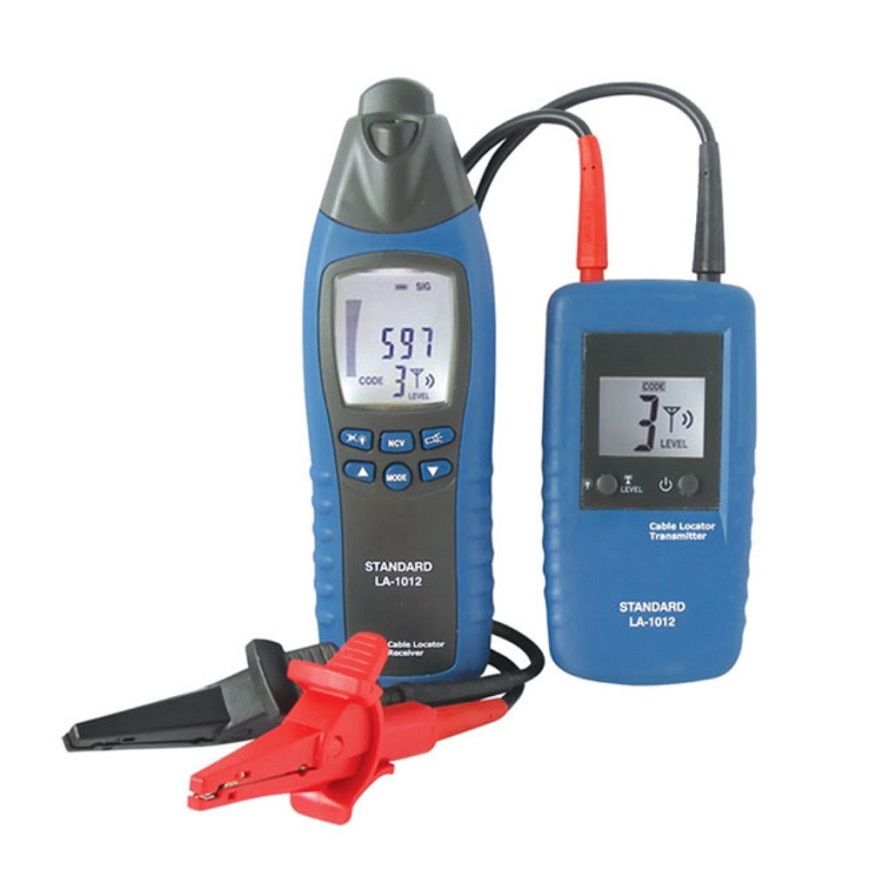

Модель CEM LA-1012
Мне нравитсяНе нравится
Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.
Характеристики:
- глубина сканирования до 2,5 метров;
- автоотключение;
- несколько диапазонов измерений;
- информативный дисплей;
- звуковая индикация;
- подсветка.
Плюсы и минусы
компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.
высокая стоимость;
индикация уровня заряда не всегда корректна.
Средняя стоимость прибора 15 000 рублей.
Bosch D-tect 120 Professional

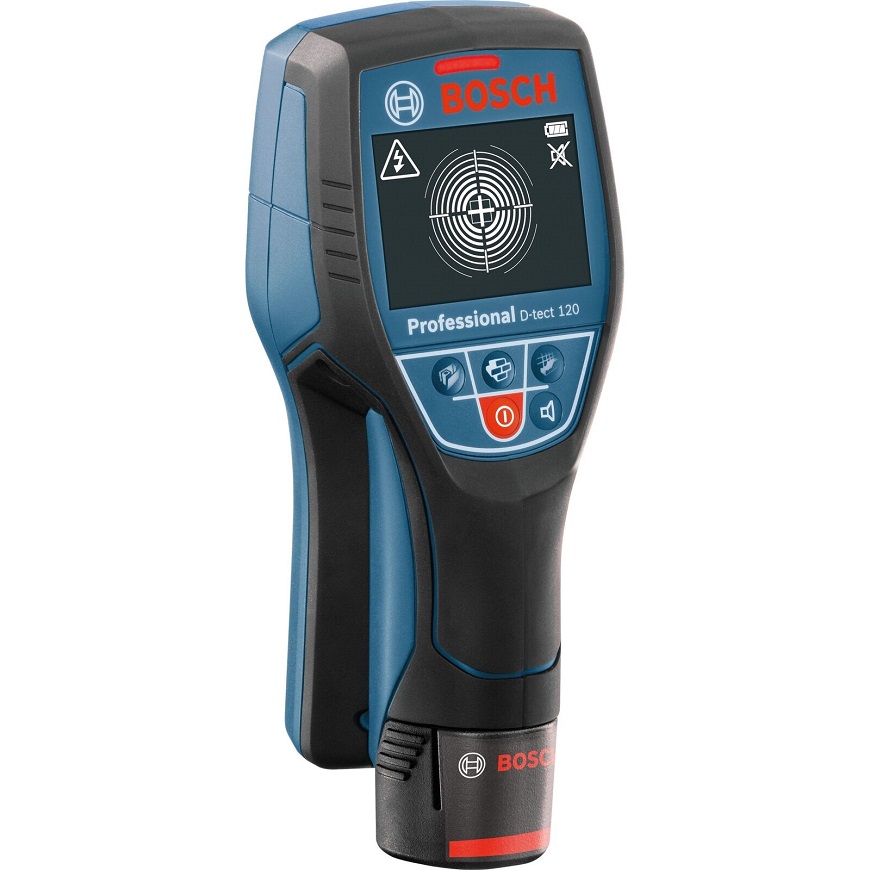

Прибор Bosch D-tect 120 Professional
Мне нравится1Не нравится
Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.
Характеристики:
- сквозное отверстие для разметки;
- запасной аккумулятор;
- информативный дисплей;
- подсветка;
- звуковая индикация.
Плюсы и минусы
хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.
не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.
Стоимость прибора 9 000 рублей.
Bosch D-tect 150 SV Professional
Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится
Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.
Характеристики:
- сканирование на глубину до 6 см;
- два датчика;
- роликовая опора;
- функция Signal View;
- графическая информация.
Плюсы и минусы
долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.
тяжёлый – более 1,5 килограммов;
очень высокая стоимость.
Купить прибор можно за 50 000 рублей.
Итоговая таблица рейтинга
Bosch D-tect 120 Professional
1
Индикаторная отвертка STAYER 4520-48
ЗУБР Профессионал DX-750
CEM LA-1012
Mastech MS6818
Laserliner MultiFinder Plus 080.965A
Bosch GMS 120 Professional
ELITECH Д 100
Bosch Universal Detect
Sparta 938225
ADA instruments Wall Scanner 80
ELITECH Д 80
ЗУБР Мастер DX-350 45265
Condtrol Drill Check
ADA instruments Wall Scanner 50
Bosch D-tect 150 SV Professional
ADA instruments Wall Scanner T
-1
Детектор обнаружения скрытой проводки своими руками
Простейшую конструкцию для использования в бытовых условиях позволено купить готовым видом, а также изготовить самостоятельно. Сборка не представляет особых трудностей, составные части:
- омметр стрелочного типа;
- полевой транзистор;
- трубка стационарного телефона с аккумулятором.
Данные детали возможно приобрести на разборках либо в строительных магазинах по небольшой цене. Проявление производится после сборки и проверки устройства на местном уровне. Стрелка указывает на расстояние и наличие скрытой проводки. Для удобного использования дозволительно нанести на датчик маркировку в сантиметрах, что облегчит исследование кабеля.
Собрать механизм достаточно легко, необходимо соединить полевой транзистор и омметр. Принцип работы состоит на улавливании электромагнитного поля, для отбора деталей в обесточенном состоянии устройство не подходит.
Приборы для поиска
Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести, постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.
Лис М
Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти проводку, которая заложена на глубине двух метров.
DSL 8220s
Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.
BOSCH GMS 120
Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.
Дятел Е121
При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля. Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.
Mastech MS6812
Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.
При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.
Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.
Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.
Как сделать прибор обнаружения проводки своими руками

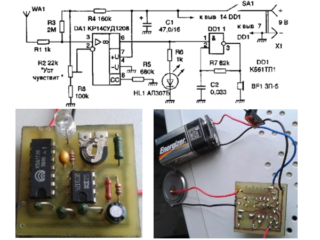

Схема и внешний вид искателя на операционном усилителе
Чтобы сделать домашний бесконтактный определитель проводки, понадобится:
- 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
- светодиод красного цвета;
- резистор сопротивления 1kOm;
- медная проволока 0,5 мм изолированная;
- коннектор с батарейки крона.
Порядок сборки:
- Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
- Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
- Когда схема готова, берется батарейка крона и подсоединяется к коннектору.
Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.
Когда тестирование или проверка окончены, схему отсоединяют от батарейки.
Как отыскать электропроводку в квартире?
Чтобы найти электрическую проводку необязательно прибегать к приобретению специальных приспособлений. Для таких целей существует два способа поиска: визуальный, магнитный и радиоприемником.
Что представляет собой визуальная методика?
Подобный вариант поиска заключается в осмотре стен. Для этого требуется знать возможности прокладки электрокабелей. В многоквартирных домах панельного типа это не составит труда, так как здесь прокладка проводки к мощным потребителям совершалась строго в вертикальном положении, разумеется, если такие манипуляции проводились профессионально.
Как находит провод радиоприемник?
Такой способ может производится любым, даже самым простым радиоприемником. Все что требуется, это включить радио и слушать его, перемещая вдоль стен, если возникают потрескивания и шумы, значит найдена электрическая проводка. Она создает слышимые помехи.
Поиск скрытой проводки при помощи радиоприемника
Кроме того, радиоприемником легко обнаружить, обрыв проводника или возникшее короткое замыкание. Определить его можно по изменению шумов, которые передает радиоустройство.
Как использовать магнитный метод?
Эта методика доступна владельцам смартфонов. Нужно установить на него специальную программу, и благодаря магнитным элементам, обеспечение улавливает сигнал и передает его на монитор мобильного устройства.
Смартфон для поиска скрытой электропроводки
