Преобразователь напряжения 12-220 В: варианты изготовления, схемы, реализация

Варианты: глобально

Преобразователь напряжения 12-220 В для питания нагрузки до 1000 Вт и более в целом можно сделать самостоятельно такими способами (в порядке повышения затрат):

1. Оформить в корпус с теплоотводом готовый блок с Avito, Ebay или AliExpress. Ищется по запросу «inverter 220» или «inverter 12/220»; можно сразу добавить требуемую мощность. Обойдется прим. вдвое дешевле такого же заводского. Электротехнических навыков не нужно, но – см. ниже;
2. Собрать такой же из набора: печатная плата + «россыпь» компонент. Приобретается там же, но к запросу добавляется diy, что значит под самосборку. Цена еще прим. в 1,5 раза ниже. Нужны начальные навыки в радиоэлектронике: умение паять пользоваться мультиметром, знание разводок (распиновок) выводов активных элементов или умение их искать, правил включения в схему полярных компонент (диодов, электролитических конденсаторов) и умение определять, на какой ток какого сечения нужны провода;
3. Приспособить под инвертор компьютерный источник бесперебойного питания (ИБП, UPS). Исправный ИБП б/у без штатной АКБ можно найти за 300-500 руб. Навыков не нужно никаких – к ИБП просто подключается авто АКБ. Но заряжать ее придется отдельно, также см. ниже;
4. Выбрать способ преобразования, схему (см. далее) сообразно своим потребностям и наличию деталей, рассчитать и собрать полностью самостоятельно. Возможно совсем даром, но кроме начальных электронных навыков понадобится умение пользоваться некоторыми специальными измерительными приборами (тоже см. далее) и производить простейшие инженерные расчеты.

Из готового модуля

Способы сборки по пп. 1 и 2 на самом деле не такие уж простые. Корпуса готовых заводских инверторов служат одновременно и теплоотводами для мощных транзисторных ключей внутри. Если брать «полуфабрикат» или «россыпь», то корпуса к ним не будет: при теперешней себестоимости электроники, ручного труда и цветных металлов разница в ценах объясняется как раз отсутствием второго и, возможно, третьего. Т.е., радиатор для мощных ключей придется делать самому или искать готовый алюминиевый. Его толщина в месте установки ключей должна быть от 4 мм, а площади на каждый ключ должно приходиться от 50 кв. см. на каждый кВт отдаваемой мощности; с обдувом от компьютерного вентилятора-кулера на 12 В 110-130 мА – от 30 кв. см*кВт*ключ.

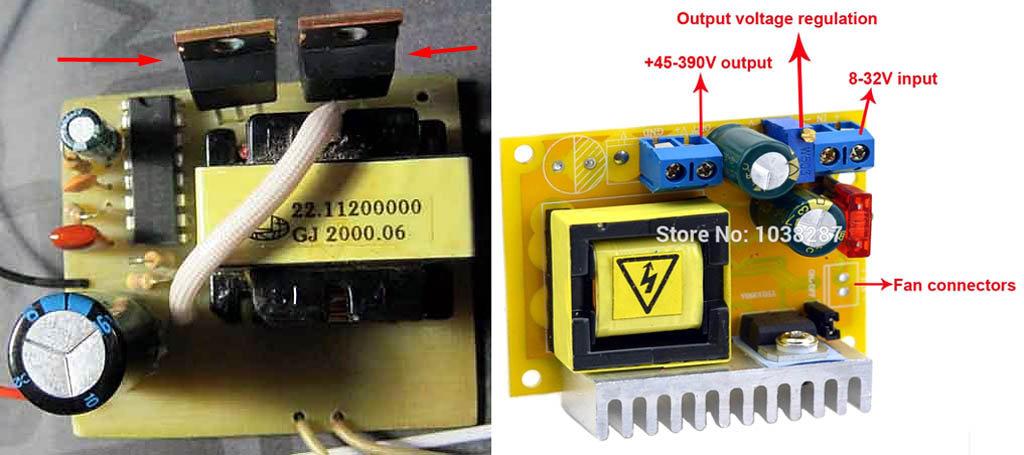

Готовые модули инверторов напряжения 12/220 В

Напр., в наборе (модуле) 2 ключа (их видно, они торчат из платы, см. слева на рис.); модули с ключами на радиаторе (справа на рис.) стоят дороже и рассчитаны на определенную, как правило, не очень большую мощность. Кулера нет, мощность нужна 1,5 кВт. Значит, нужен радиатор от 150 кв. см. Кроме него еще установочные комплекты для ключей: изолирующие теплопроводящие прокладки и фурнитура под крепежные винты – изолирующие чашечки и шайбы. Если модуль с теплозащитой (между ключами будет торчать еще какая-то фитюлька — термодатчик), то немного термопасты для приклеивания его к радиатору. Провода – само собой, см. далее.

Из ИБП (UPS)

Инвертор 12В DC/220 В AC 50 Гц, к которому можно подключать любые приборы в пределах допустимой мощности, делается из компьютерного ИБП совсем просто: штатные провода к «своей» АКБ заменяются длинными с зажимами под клеммы авто АКБ. Сечение проводов рассчитывается исходя из допустимой плотности тока 20-25 А/кв. мм, см. также далее. Но вот из-за нештатной батареи могут возникнуть проблемы – с нею же, а она дороже и нужнее преобразователя.

В ИБП применяются тоже свинцово-кислотные АКБ. Это на сегодня единственно широко доступный вторичный химический источник электропитания, способный регулярно отдавать большие токи (экстратоки), не «убиваясь» полностью за 10-15 циклов заряд-разряд. В авиации используются серебряно-цинковые АКБ, которые еще мощнее, но они чудовищно дороги, в широкий оборот не выпускаются, а их ресурс по бытовым меркам ничтожен – ок. 150 циклов.

Разряд кислотных АКБ четко отслеживается по напряжению на банку, и контроллер ИБП не даст «чужой» батарее разрядиться сверх меры. Но в штатных АКБ ИБП электролит гелевый, а в автоаккумуляторах жидкий. Режимы заряда в том и другом случае существенно отличаются: сквозь гель нельзя пропускать такие токи, как сквозь жидкость, а в жидком электролите при слишком малом токе заряда подвижность ионов будем мала и они не все вернутся на свои места в электродах. В результате ИБП будет хронически недозаряжать авто АКБ, она скоро засульфатируется и придет в полную негодность. Поэтому в комплект к инвертору на ИБП нужно зарядное устройство для аккумуляторов. Сделать его своими руками можно, но это уже другая тема.

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5–7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.

рмнт.ру

16.09.16

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

• Инвертирующие.
• Повышающие.
• Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

1. Основной коммутирующий компонент.
2. Источник питания.
3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

• Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
• ШИМ-контролер TL494. Основа всей схемы.
• Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
• Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
• Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

В каких случаях необходим преобразователь напряжения?

В бытовых условиях это устройство обеспечивает беспроблемное функционирование таких приборов, как газовый котел, холодильник, телевизор и другая сложная электротехника при невозможности использовать централизованную подачу электрической энергии на 220 В.

Особенности влияния параметров на электрические приборы:

• амплитуда прилагаемого напряжения влияет на частоту оборотов двигателя, а от показателей питающей электросети напрямую зависит скорость валового вращения в двигателе асинхронного типа;
• бытовые приборы нагревательного типа функционируют при показателях рабочего тока, пропорциональных уровню напряжения, но значительная часть таких изделий не рассчитана на эксплуатацию в нестандартных условиях напряжения;
• бытовая электротехника часто нуждается в напряжении, отличном от сетевых параметров со строго определенными, стабильными показателями амплитуды, поэтому нормальная работоспособность некоторых приборов возможна только в условиях применения преобразователя напряжения.

Схема повышающего преобразователя напряжения 12-220 В

Особенно часто устройство используется в домовладениях с системой автономного обогрева, где в качестве отопительного прибора устанавливается импортное газовое оборудование с электронным управлением и контролем. Работоспособность таких приборов полностью зависит от наличия бесперебойного напряжения в 220 В и 50 Гц с правильной синусоидой.

Область применения преобразователя напряжения очень широкая, включая походные условия, эксплуатацию яхт и автомобилей, дачные участки без сетевого электроснабжения и так далее.

Преобразователь с новейшими деталями

Самодельный инвертор может работать в стабильном режиме, если на выходах транзистор работает от усиленного источника с основным генератором. Для этого допускается использование элементов серий КТ819ГМ, установленных на габаритных радиаторах.

При создании преобразователей применяется упрощенная схема. По ходу процесса следует позаботиться о приобретении необходимых материалов:

• микросхемы КР121ЕУ1;
• транзистороов IRL2505;
• паяльника;
• олова.

Микросхемы КР12116У1 обладают примечательным свойством: они содержат пару каналов для регулирования ключа и позволяют достаточно просто сделать несложный преобразователь напряжения. Микросхемы в температурном диапазоне от +25 до +30°С  выдают предельную величину напряжения  в пределах 3 и 9 В.

Частоту задающих генераторов определяют параметром элемента в цепях. Транзистор IRL2505 устанавливается при использовании на выходах. На него должно осуществляться поступление сигнала с должным уровнем, благодаря которому происходит регулировка выходного транзистора.

Сформировавшиеся низкие уровни не позволяют транзистору переходить из закрытых видов в какие-либо другие состояния. В итоге в полной мере происходит исключение возникновения мгновенных поступлений тока при одновременном открытии ключей. Если наблюдается попадание высоких уровней к первому выводу, то это способствует отключению импульсных генераций. Схема определяет присоединение общего провода до вывода 1.

Чтобы выполнить монтаж двухтактных каскадов применяются трансформаторы Т1 и транзисторы, в количестве двух штук: VT1 и VT2. В открытых каналах можно увидеть величину сопротивления от 0,008 Ом. Оно является незначительным, в связи с этим значение мощности транзистора небольшое, даже в том случае если проходит большой ток. Выходные трансформаторы, обладающие мощностью в 100 Вт, позволяют применять ток IRL2505 к 104 А, а импульсные составляют 360 А.

К основным особенностям инверторов можно отнести, возможность использования любого трансформатора, имеющего на выходах две обмотки на 12 В.

Если выходная мощность составляет около 200 Вт, то в таких случаях установку транзистора на радиатор не производят

Важно учитывать, что значение электротока с мощностью 400 Вт достигает около 40 А

Рекомендации по подбору радиоэлементов для преобразователя напряжения 12–220 В

Плата CD-4047 не рассчитана на высокоточное управление полевыми транзисторами, но с данным заданием справляется отлично. Также для работы устройства потребуется трансформатор из старого ИБП на 250 или 300 Вт с первичной обмоткой и средней точкой подключения плюса от источника питания.

Преимущество использования преобразователей напряжения

Благодаря тому, что инверторы обладают целым рядом положительных характеристик, их очень ценят при использовании для различных видов электротехники. Устройства работают бесшумно, не засоряют окружающую среду всевозможными выхлопами. Стоимость обслуживания подобных приборов является минимальной: выполнять проверку давления в двигателе нет необходимости. У инверторов достаточно незначительный механический износ, что позволяет использовать их различным потребителям. Инверторы 12 220 В работают на повышенных мощностях КР121 ЕУ, обладают повышенным КПД.

В процессе сборки инверторов с задающими устройствами в качестве мультивибраторов, достоинство преобразователей выражается в том, что прибор обладает доступностью и простотой. Размер изделий компактен, отремонтировать их не составляет сложности, а эксплуатировать можно даже при низкой температуре.

Преобразователи и их типы

Преобразователем называют устройство, которое способно повышать или понижать напряжение электрической цепи. Так можно изменить вольтаж цепи с 220В на 380В, и наоборот. Рассмотрим принцип построения преобразователя с 12В на 220В.

Данные устройства можно разбить на несколько классов/типов, в зависимости от их функционального предназначения:

• Выпрямители. Работают по принципу преобразования переменного в постоянный ток.
• Инверторы. Работают в обратном порядке, преобразовывая постоянный ток в переменный.
• Преобразователи частоты. Изменяют частотные характеристики тока в цепи.
• Преобразователи напряжения. Изменяют напряжения в большую или меньшую сторону. Среди них различают:

• Импульсные блоки питания.
• Источники бесперебойного питания (ИБП).
• Трансформаторы напряжения.

Также все устройства делятся на две группы — по принципу управления:

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Она важна для устройств, обладающих:

• электродвигателями;
• трансформаторами;
• телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

↑ Двухканальное зарядное устройство

Вообще, разряжать аккумуляторы я научился, теперь надо научиться их заряжать. По опыту эксплуатации UPS с двумя батареями я знаю, что заряд последовательно соединенных батарей не желателен. Как правило один из двух выходит из строя раньше, получается перекос ёмкости и прочие спецэффекты. Нужен зарядник для заряда двух батарей отдельно, с ограничением тока заряда. Долго думал. Но решил использовать для этого уже проверенные мной FSFA2100. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

При полном заряде ток в цепи становится практически нулевым, и зажигается индикация полного заряда батареи. При этом FSFA2100 может перейти в Burst mode, тем самым экономя электроэнергию. Сильно усложнять систему я не стал, не вижу практического смысла. В плюсовом проводе БП установлен диод, позволяющий запускать БП при подключенной батарее. Иначе защита даёт это сделать только после отключения батареи, и подключения её заново после пуска БП. Лишний диод, зато нет проблем. LED1и LED2 – индикация питания, LED3 и LED4 – индикация полного заряда. Порог включения светодиодов 14,2-14,3 В регулируется подбором R32 и R35.

Идеи, примененные здесь, собраны по крупицам в сети, так что на авторство не претендую. Шунты лучше подобрать по нужному току, у меня стоят 3 шт. по 0,47 R. Пока вроде нормально.

Вот такая колдобина получилась в результате.

Трансформаторы намотаны на сердечниках, аналогичных примененным мной в БП на сборках FSFR/FSFA. Первичка 40 витков литца 0.07?80. Вторичка 5+5 витков тоже литца 0.1?70. Индуктивность первички немного занижена, порядка 450-470 мкГн, так меньше проблем с запуском на этих трансах.

В процессе работы выяснилось, что сильно греются радиаторы с диодами выпрямителя, поэтому пришлось ломать голову на счет охлаждения. Как питать вентилятор? Искать на 24 В? Делать стаб? Подключать его только к одной батарее? Но тогда она будет более разряжена. Блин, да чем же я занимаюсь? Бросать то уже поздно… И тут мне на глаза попался дежурный БП на FSDM0265RN, что я как-то использовал для экспериментов с другими БП.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Небольшая доработка и получился БП для питания вентилятора и реле. Трансформатор заводской. На выходе в оригинале было два напряжения — 5 В и 18 В. Обмотка для 5 В намотана в два провода, поэтому не разбирая трансформатор, я ее разделил и соединил последовательно. Немного подстроил напряжение на выходе. Получилось 12 В для вентилятора и 25 В для питания реле (они у меня были на 24 В ). Всё в пределах нормы.

О назначении реле чуть ниже, а вот фото девайса.

Этот модуль делался после зарядника, поэтому пришлось немного покумекать, где и как его крепить.

Вот здесь он слева стоит торцом к основной плате.

В каких сферах применяется инвертор напряжения 12 220 В

При стабильном использовании аккумуляторной батареи происходит постепенное уменьшение уровня ее заряда. Преобразователь стабилизирует напряжение, если отсутствует электричество.

Инвертор 12 220 В, сделанный своими руками, позволит провести усовершенствование инженерных сооружений в любом помещении. Значение мощности устройств, преобразующих ток, выбирают согласно от общих величин эксплуатируемых нагрузок.  Процессы потребления мощности могут быть реактивными и активными. Реактивные нагрузки не полностью потребляют полученный объем энергии, из-за чего значение полной мощности является больше ее активного значения.

Инверторы с чистыми синусоидами применяются при подключении элемента, общая мощность которого составляет 3 кВт. Значительная экономия топлива обеспечивается использованием преобразователей напряжения и мини-электростанциями.

К конструкции инвертора присоединяют такие потребители, как:

• систему сигнализации;
• отопительный котел;
• насосный аппарат;
• компьютерную систему.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт – это источники бесперебойного питания, используемые в компьютерной технике.

Но у них есть один большой недостаток – малая мощность, аккумулятора хватает ненадолго.

А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

1. Охранных сигнализациях.
2. Котлах отопления.
3. Насосных станциях.
4. Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения – это не что иное, как инверторы.

Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт.

Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Как сделать преобразователь напряжения своими руками

В качестве примера рассмотрим преобразование инвертора с 12 в 220−3000вт. Своими руками при небольшой технической подготовке реализовать его не составит труда. Для решения этого вопроса можно использовать несколько путей.

Изготовление с использованием радиоэлектрических схем

На печатной плате собирается электронная часть, потом изготавливается корпус, на который всё и крепится. Принцип работы таких преобразователей обычно одинаков. Используется контроллер широтно-импульсной модуляции (ШИМ), задающий частоту и амплитуду. Силовая часть собирается из мощных транзисторов, установленных на радиаторы.

Рассмотрим пример с использованием генератора, выходной сигнал которого используется для синхронизации работы мощных транзисторов. В качестве генератора используется специализированная микросхема кр1211еу1. В качестве выходных транзисторов, работающих в ключевом режиме, можно использовать 2SK2554 или аналоги BUZ111SL, BUK9608−55, IRL2505. Преимуществом таких полевых транзисторов является низкое сопротивление открытого канала RDS (on), что позволяет использовать радиаторы небольших площадей.

Цепочкой r1, c1 задаётся частота генератора, а r2, c2 предназначена для его запуска. В этой схеме можно использовать любой повышающий трансформатор со вторичными обмотками на 12 вольт требуемой мощности. Питание микросхемы осуществляется через стабилизатор, выходное напряжение которого достигается за счет сильной нелинейности вольт—амперной характеристики электронных компонентов, состоящих из r3, vd1, c3 с напряжением стабилизации 7—10 вольт. Конденсатор c6 предназначен для уменьшения влияния высокочастотных помех.

К такому устройству можно подключать нагрузку любого типа, мощность которой не будет превышать 2,6кВт. Таким образом, поняв работу схемы, можно не только её собрать, но также провести ремонт в случае необходимости.

Требуется отметить ещё один момент: при самостоятельной сборке нужно уделить вниманию проводам, подключаемым к источнику питания от инвертора. Чем мощнее устройство делается, тем сечение провода должно быть больше. Основная характеристика, помогающая рассчитать сечение провода — предельно допустимая длительная нагрузка (по току). Это значение тока, которое провод может пропустить через себя длительное время без нагрева. В нашем случае для 3 кВт рекомендуется использовать провод сечением 2,5 квадрата. В качестве материала выбрать медь.

https://youtube.com/watch?v=Up6fYFhxfg4

Применение источника бесперебойного питания

Мощностью они бывают разной, поэтому проблем с подбором возникнуть не должно. Это уже готовый инвертор. Например, такого типа устройство можно использовать в машине, подключив на штатное место аккумуляторной батареи автомобильный аккумулятор.

Использование готовых узлов и блоков

В магазинах радиоэлектроники можно найти наборы, позволяющие получить готовое устройство. В набор обычно входит заводская печатная плата, необходимые радиокомпоненты, радиаторы, инструкция по сборке и настройки. Готовый инвертор 12 220 вольт придётся после сборки разместить в корпусе. Корпус необходимо подбирать, исходя не только с эстетических соображений, но и со стороны правильной организации охлаждения активных частей.

Таким образом, можно самостоятельно изготовить преобразователи напряжения с 12 на 220 В. Инверторы своими руками, выполненные правильно, будут работать не хуже вариантов промышленного изготовления.

Сверхпростой преобразователь 12-220 Вольт 50Гц 300Ватт

В последнее время очень часто наблюдаю, что все больше и больше людей увлекаются сборкой самодельных инверторов. Поскольку заинтересованы начинающие радиолюбители, я решил вспомнить о схеме, которую опубликовал на нашем сайте год назад. Сегодня я решил переделать схему увеличивая выходную мощность и детально пояснить процесс сборки.

Скажу сразу — это самый простой преобразователь 12-220 с учетом выходной мощности схемы. В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор — не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).

Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.

Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.

Основные характеристики схемы

Номинал входного напряжения — 3,5-18 Вольт Выходное напряжение 220Вольт +/-10% Частота на выходе — 57 Гц Форма выходных импульсов — Прямоугольная Максимальная мощность — 250-300 Ватт.

Недостатки

Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств. Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя. Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.

Достоинства

Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов — все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.

Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ — купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.

Элементная база

В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные — IRF3205/IRL3705, они не критичны.

Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.

С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели — запускается с неким звуком, но работает довольно хорошо.

Плата была нарисована вручную обыкновенным маникюром

В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания. Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.

С такой схемы вполне реально снять и большую мощность (500-600 Ватт, может и больше), в дальнейшем попробую увеличить мощность, так, что следующая статья не за горами, до новых встреч.
