Предохранительный клапан для водонагревателя: зачем нужен, как ставить

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Монтаж своими руками

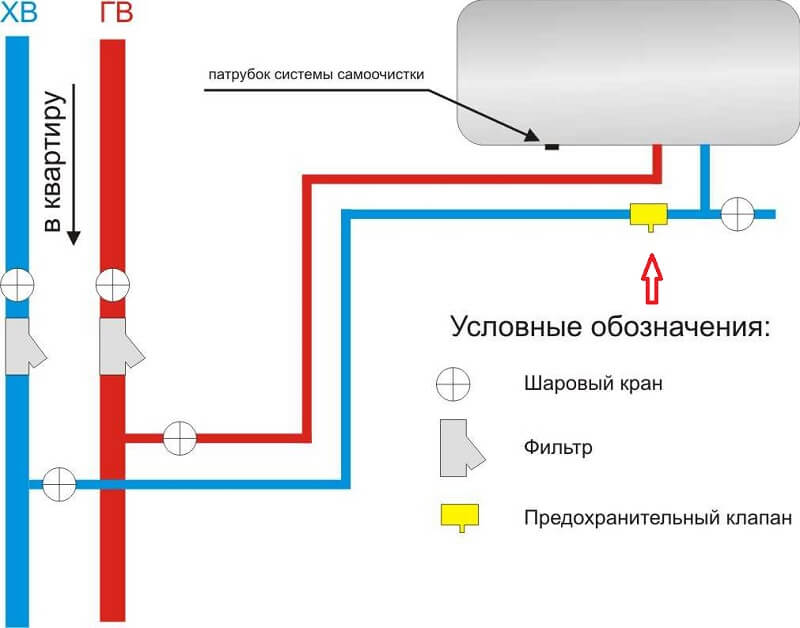

Схема установки клапана на труду холодного водоснабжения

Выбирают предохранители по тому давлению, на которое рассчитан сам защищаемый от аварийных ситуаций агрегат (оно приводится в паспорте). На выбор влияет заявленный в характеристиках объем бака, в соответствии с которым пределы срабатывания рассчитаны на 6, 7, 8 и 10 Бар. Его установка проста: на резьбу наматывается немного ленты ФУМ или промасленной пакли, после чего само изделие накручивается на рабочий патрубок. До упора прибор заворачивается вручную, а затем делается еще два оборота ключом.

Порядок действий следующий:

Определяется место для установки прибора регулировки. Оно выбирается в зависимости от того, на какую воду надо ставить клапаны на водонагревателе – чаще всего на ХВС.
Учитывается наличие шарового крана – он нужен для опорожнения бака перед зимней консервацией.
Кран для бойлера чаще ставится сбоку на тройник, монтируемый прямо на входном патрубке.

Снизу к нему накручивается предохранительный клапан-заслонка.

Тестирование

Для проверки исправности на клапанном изделии предусмотрен рычажок сброса излишков давления. При выключенном нагревателе следует несколько раз поднять рычаг – спустить эти излишки. После того как вода капать перестанет, дождаться момента, пока не начнется нагрев. Если жидкость течь не перестает, скорее всего, засорился пружинный механизм. В этом случае разборная модель демонтируется, чистится, а затем ставится на прежнее место. При неразборном клапане потребуется его замена новым, ранее купленным образцом.

Намного хуже, если вода недотекает до вводного патрубка. Причина этому – появление засора в самом клапане или в выводном штуцере. После проверки этих мест в отсутствии результата придется заменить изделие.

Разновидность клапанов для нагревателей воды

На практике многие пользователи часто путают два термина “предохранительный” и “обратный”. Это вызвано тем, что в современных водонагревательных устройствах устанавливают один клапан для бойлера, который выполняет сразу две важные защитные функции.

Тем не менее, эти термины не являются синонимами, поскольку имеют разные принципы срабатывания: предохранительный — по высокому давлению жидкости в рабочей емкости, а обратный — препятствует противотоку нагретой жидкости из емкости в водопровод.

Обратный клапан

Это вид арматуры, пропускает воду в электроводонагревателе в одном направлении, примерно, как ниппель в мотошине. Он относится к приборам прямого срабатывания, для его функционирования источники электроэнергии либо другие внешние управляющие механизмы не требуются, открытие/закрытие конструкции совершается за счёт движения холодной воды.

Исходя из технологии выполнения закрывающего элемента – обратный клапан для бойлера классифицируются по двум видам:

Золотникового типа, в них клапан на бойлере, исполнен в форме золотника и размещается только в горизонтальном варианте.
Затворного типа, выполняются в форме диска и имеют вертикальную/горизонтальную установку.

Принцип действия такого клапана состоит в том, что в нормальном рабочем состоянии бойлера он всегда закрыт. Затвор закрывает проход под воздействием пружины.

В случае, когда давление на вводе в водонагреватель растет, то есть она давит на клапан с большим воздействием, чем пружина, он открывается и пропускает жидкость в накопительную емкость. Когда давление водопровода меньше чем в баке. Клапан захлопывается, не давая выходу нагретой воды в сеть ХВ.

Предохранительный клапан для бойлера

Основное предназначение предохранительного устройства — защита бойлера и подключенных к нему систем от разрыва, вызванного аварийным давлением среды.

Превышение давления возникает при высоком напоре в системе холодного водоснабжения либо при термическом расширении среды в электроводонагревателе.

Вода при Т 90 С расширяется в объеме примерно на 3 %, если ее не сбросить, то резко поднимается давление в замкнутом сосуде с последующим его разрывом.

Поэтому устанавливают защитный предохранительный клапан для бойлера с пружиной, рассчитанной на давление 6 кг, которая при более высоком давлении выполнит сброс воды из бака.

Важна ли нормальная работа водонагревателя ?

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме. Узнать подробнее

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
Также он предотвращает обратный ход воды в трубопровод.
Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Возможные неполадки

В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста.

Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных.

Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь.

Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина.

Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности.

С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата.

Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки.

Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода.

А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан.

Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее 10 лет.

Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором.

Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

Течет из клапана? Что делать?

Если из предохранительного клапана для бойлера капает или течет, необходимо понимать, почему это происходит и как решить данную проблему без вреда для водонагревателя.

Когда беспрестанно течет или без нагрева, то:

слишком высокое давление;
предохранительный клапан сломался и требует замены.

Во втором случае необходимо приделать шланг к спускному выводному патрубку, дабы избавиться от воды. При этом нельзя погружать нижний конец шланга в воду. При сильной протечке, нужно проверить клапан посредством манометра. Если давление воды превышает 3 атм, надо установить регулятор, который понизит давление. Выполнить данную процедуру может только специалист, так как потребуется наличие навыков и опыта.

Водонагреватель может перестать выполнять нагрев из-за того, что клапан пропускает воду. Это возможно в случае нахождения оборудования в рабочем режиме. В процессе будет считаться потребление электроэнергии, гореть лампочка нагрева, но вода нисколько не повысит температуру.

Самое верное решение при возникновении неисправностей водонагревателей – вызов мастера, который быстро и легко устранит проблемы, сможет безошибочно отыскать корень всех неприятностей.

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.

Куда ставить предохранительный клапан

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс “холостого” подтекания.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

https://youtube.com/watch?v=PmFOB-1xMWY

Возможные поломки и причины

Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:

При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.

Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.

Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании.

Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.
