Нужно ли заземление в частном доме
При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.
Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.
Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.
Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.
Заземление ванны
Как сделать заземление в частном доме самому
Для повышения безопасности электросети необходимо заземление ванны.
Присоединение заземляюшего проводника к трубам канализации или водопровода недопустимо, согласно ПУЭ. К тому же неэффективно, т.к. по стояку могут быть установлены пластиковые трубы.
Если ванна чугунная, то провод заземления крепится болтом к ножке. В новых моделях чугунных ванн есть специальное крепление для защитного кабеля.
Акриловые ванны также подлежат заземлению, ведь они являются зоной накопления статических зарядов. Заземление происходит путем присоединения металлического корпуса к ЗУ.
Джакузи, массажные ванны также следует заземлять, как и розетки, через которые они подключаются. Для таких устройств необходимо предусмотреть УЗО.
Для повышения электробезопасности в квартире организовывают систему уравнивания потенциалов.

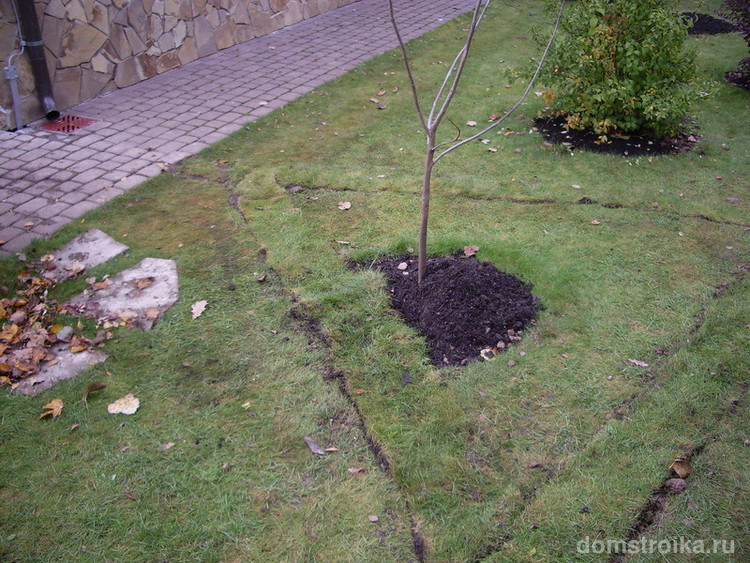

Устройство заземления на улице у дома
Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.
Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:
- металлический уголок размерами 50х50х5 мм;
- стальная лента шириною 40 мм и толщиною 4 мм;
- металлическая проволока катанка диаметром 8-10 мм.
Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.
Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.
Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.
Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.
Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.
На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.
Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры
Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант
И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.
Как сделать заземление своими руками
После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.
Заточить забиваемые края вертикальных электродов — дело пойдет быстрее
Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.
Порядок работ
Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:
- Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
- По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
- Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
- От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
- Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.
Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.
Ввод контура заземления в дом
Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.
В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).
Как завести «землю» в дом
При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).
Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).
Из чего состоит заземление
В состав заземляющей системы согласно ее определению (смотрите ПУЭ) входят такие обязательные элементы, как:
- Сам ЗК, обустраиваемый на основе металлических уголков площадью поперечного сечения не менее 100 мм квадратных или отдельных штырей диаметром порядка 20 мм.
- Комплект специальных проводников (медных шин), позволяющих в жилых домах заземлять электрические приборы.
В зависимости от своего расположения относительно здания защитные конструкции могут быть внешними и внутренними. Рассмотрим как нужно обустраивать каждый из представленных видов контуров, чтобы добиться наилучших результатов.
Внешний контур
При обустройстве наружного контура заземления необходимо учитывать качество и состав грунта в месте расположения его элементов. Хозяева самостоятельно отстроенного дома обычно знают, на какой почве он стоит, и сразу могут определить, как она влияет на проводимость. В противном случае потребуется помощь специалистов по геодезии.
При самостоятельном проведении работ важно знать, что грунты бывают:
- чисто глинистыми;
- суглинистыми;
- торфяными;
- черноземными;
- гравийными и скалистыми.
В реальных условиях в пределах домашнего участка чаще всего встречаются первые два класса почв или их разновидности (суглинок пластичный, глинистые сланцы и подобные им). Для различных типов грунтов их удельные сопротивления имеют следующие значения:
- Глина пластичная и мягкий торф – 20-30 Ом·/метр.
- Для суглинка с содержанием золы и пепла, а также простой садовой земли этот показатель составляет 30-40 Ом/метр.
- Черноземные земли и глинистые сланцы, а также глина полутвердая имеют сопротивление, близкое к значениям 50-60 Ом/метр.
С точки зрения организации внешнего контура заземления эти почвы – самые подходящие, поскольку в них сопротивление растеканию имеет небольшую величину.
Грунты с большими значениями сопротивлений представлены такими видами, как:
- Полутвердый суглинок, иногда определяемый как смесь глины и песка, а также так называемая «влажная супесь», имеющая средний показатель 100-150 Ом/·метр.
- Содержащий глину гравий и влажный песок – 300-500 Ом/·метр.
А такие «жесткие» грунты, как скала, гравий и сухой песок совершенно неспособны обеспечить надежное заземление. В этих условиях принимаются специальные меры, позволяющие понизить сопротивление заземляющих контуров в месте расположения штырей.
Дополнительная информация: Они чаще всего сводятся к искусственному изменению состава почвы. Как пример – добавление в нее раствора поваренной соли.
Еще один вариант, позволяющий найти выход из сложившейся ситуации – обустройство глубинных заземлителей, достающих до слоев более «легкого» состава. Но этот подход к тому, как обустроить наружное заземление, достаточно трудоемок и обойдется недешево.
Контур заземления внутри объекта
При расчете элементов внутреннего контура заземления необходимо учитывать, что смонтированная внутри здания токопроводящая полоса должна охватывать периметр каждого из имеющихся в нем помещений. К открыто проложенной вдоль стен и вблизи от пола заземляющей шине подсоединяются все установленные в них электроустановки и приборы.
Заземляющая шина в распределительном шите
В этих условиях особое внимание уделяется таким составляющим, как заземляющие проводники (соединители, предназначенные для подключения бытовых приборов и ванны непосредственно к заземлению). Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи)
Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже)
Отдельный контакт щитка (планка заземления) соединяется либо с обустроенным в пределах строения внутренним контуром, либо посредством длинного медного проводника – с внешней системой заземления (как это изображено на первом фото данной статьи). Прямо от него медные шины в виде проводников отводятся в сторону различных защищаемых электроустановок и приборов. Нередко вместо полноценного щитка применяется отдельная контактная планка «PE», оборудованная непосредственно на входе в частный дом (рейка ГЗШ приведена на фото ниже).
Главная заземляющая шина
Подготовка
Элементы системы заземления на дачном участке
Проведя предварительные расчеты, и сверив их с технической документацией, регламентирующей местоположение распределительного щитка, и проектными данными коммуникационных систем, можно приступать к подготовке площади, на которой будет устанавливаться заземление. Ее предварительно потребуется избавить от излишней растительности, если заземление устанавливается на территории газона или клумбы, и от плиток или бетона, если оно будет проходить под дорожками или площадками участка. Но стоит отметить, что этот участок лучше по окончании работ вовсе огородить или задекорировать, чтобы избежать вероятных негативных последствий.
Разметка траншеи
В первую очередь необходимо провести разметку согласно тем данным, которые прописаны в расчетной части проекта. К примеру, требуется отмерять расстояние от щитка до места расположения электродов, отметить геометрическую форму контура и после этого установить направляющие, которые позволят корректно провести раскопку траншеи.
Траншею стоит копать неглубокую
Готовая траншея для контура заземления
Глубина траншеи должна составлять 50−70 см. Больше углубляться не стоит, в противном случае проводить сварку будет неудобно. Сильнее углубиться можно лишь в тех местах, где будут устанавливаться электроды. Это позволит быстрее вбить на необходимую глубину арматуру, а чтобы сварка была более комфортной эти точки, точнее круги вокруг них, можно дополнительно расширить, увеличив их диаметр.
Благодаря заточенным концам, арматура или уголки будут легче заходить в землю
Также на подготовительном этапе требуется заготовить все необходимые материалы, к примеру, заточить один край каждой арматуры.
Основные функциональные узлы системы заземления
Полноценная система заземления состоит из:
- Контура заземления.
- Полосового металла.
- Медных заземляющих проводников.
Рассмотрим более детально каждый из элементов и его функциональное предназначение.
Контур заземления
Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.
В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.
Схема контура заземления для частного дома или дачи
На сегодняшний день существует 2 основных типа контура заземления:
- Замкнутый в виде равностороннего треугольника.
- Линейный.
Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.
Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.
Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.
После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.
После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.
Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.
Хитрости при монтаже контура заземления
При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.
В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.
После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?
Схема заземления в частном доме
Для того чтобы приступить к работе, необходимо определиться со схемой, которую вы будете использовать. Существует два варианта, любой из которых может быть применен:
- замкнутое заземление – это система, имеющая треугольную форму. Она имеет некоторые преимущества перед второй, в частности то, что она более надежна, так как в случае повреждения перемычки с одной стороны, вторая сторона будет продолжать работать;
- линейное заземление представляет собой вкопанные штыри, расположенные в одну линию. Принцип её работы схож с новогодней гирляндой, и неисправность одного элемента влечет за собой сбой всей системы.
Не удивительно, что треугольная система имеет куда большую популярность, так как общий объем работ для нее мало чем отличается от линейного, а степень надежности при этом в разы возрастает.
Полезный совет! Помимо этих двух схем, существуют и другие, использование которых допустимо в частных домах. Схемы, отображающие принцип их работы, вы можете найти в интернете.
Зачем несколько заземлителей?
Земля является проводником нелинейным. Значит одним заземлителем обойтись не получится. Земельное сопротивление зависимо от приложенного напряжения и размера контактной площади с заземлителем. Поэтому площади одного заземлителя просто не хватит, чтобы обеспечить надежную защиту. А вот уже между двумя заземлителями, которые разнесены на 1 или 2 метра, возникает потенциальная поверхность, и эффективная площадь контакта в разы возрастает.
Правда, слишком далеко разносить заземлители нельзя — потенциальная поверхность попросту разорвется. И в результате в распоряжении пользователя окажутся только 2 отдельных заземлителя.
Важно
Оптимальное расстояние между парой заземлителей в рыхлом грунте равно 1,2 м.
Как провести заземление в квартире своими руками?
Проще всего заземление розеток в квартире сделать жильцам первых этажей. В этом случае они просто могут вывести провод «земля» во двор.
Жильцам других этажей необходимо присоединить провод заземления к щитку и вывести его на нулевую панель. После этого к нужному месту тянется разводка из трех проводов. Это очень экономичный и простой способ, но он возможен только в том случае, если у вас сейчас идет ремонт. В других случаях, например, при покупке новой бытовой техники, заземление тоже необходимо, а сделать его таким способом не получится. Правда, можно подключить технику непосредственно в розетку, но есть риск получить удар током при работе с ней.
Нужно ли заземление в частном доме
При пробое изоляции питающего провода на металлическом корпусе незаземлённого прибора появляется потенциал. Если дотронуться к такому устройству, то можно получить удар током. В лучшем случае вас немного «пощипает», а в худшем – получите серьёзные травмы, несовместимые с жизнью.
Почему же человек попадает под напряжение? Ток идёт по пути наименьшего сопротивления. А стремится он в землю, поскольку она имеет большую электроёмкость. Поэтому при контакте с неисправным прибором ваше тело (имеющее сопротивление порядка 1 кОм) становится единственным проводником.
Но что, если «предложить» току более лёгкий путь, соединив корпус оборудования с землёй металлическим проводником меньшего сопротивления? В этом случае большая часть заряда пойдёт уже по нему.
- Помимо обеспечения безопасности, заземление позволяет:
- стабилизировать работу электроустановок;
- защитить устройства от скачков напряжения;
- уменьшить сетевые помехи, а также интенсивность электромагнитных излучений повышенной частоты.
Важно: Заземлять нужно всех потребителей, работающих от сетей напряжением более 42 В переменного и 110 В постоянного тока
Материалы для контура заземления
Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.
Пример заземления для частного дома
Параметры и материалы штырей
Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм)
Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура
Возможные профили электродов
Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.
Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:
- стержень контура заземления должен заходить в грунт ниже уровня промерзания не менее чем на 60 см (лучше — 80-100 см);
в засушливых регионах как минимум 1/3 заземлителя должна находиться во влажных грунтах, потому еще надо ориентироваться на уровень расположения грунтовых вод — при низком их расположении могут понадобиться более длинные стержни.
Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.
Из чего делать металлосвязь и как соединять со штырями
Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:
- медного провода сечением на менее 10 мм2;
- алюминиевого провода сечением не менее 16 мм2
- стальной проводник сечением не менее 100 мм2 (обычно полоса 25*5 мм) .
Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка
Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом)
Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления
При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.
