Классификация лестниц по пожарной безопасности
Нормируемые значения габаритов ступеней.
Вышеприведенный Федеральный закон в своей 11-ой главе приводит пожарно-техническую классификацию конструкций лестниц и лестничных площадок для того, чтобы у проектировщиков была возможность определить требования действующего законодательства к их применению на маршрутах эвакуации людей. Помимо этого, приведенная классификация позволяет определить те требования, которые предъявляются к объемно-планировочному и конструктивному решению лестничных конструкций.
Исходя из этого документа, лестничные конструкции в зданиях и сооружениях, по которым во время возникновения пожара эвакуируются люди, делятся по типам: на внутренние и наружные открытые лестницы и на внутренние лестницы, которые размещаются на лестничных площадках.
Помимо эвакуации людей из горящего здания, необходимо проводить работы по тушению пожара и предотвращению возникновения пожара на тех участках, которые еще не горят, но риск их возгорания высокий. Для этого на участки возгорания необходимо предусмотреть доступ пожарникам. Сделать это по лестницам, которые используют для эвакуации людей, не представляется возможным. Либо придется ждать полной эвакуации людей из здания и лишь потом предпринимать попытки тушения пожара.
Схема ширины лестничного марша b л.м, ширина лестничной площадки b л.м и ширина входа в лестничную клетку b вх. Лк.
Такой подход изначально был неприемлем, потому что наряду с проводимой эвакуацией людей требуется предпринимать меры по тушению пожара. Это позволит максимально обезопасить как самих эвакуируемых, так и провести эффективные мероприятия по тушению пожара. Чем больше времени здания горит, тем больше ущерба от пожара.
Именно по этой причине для пожарных предусмотрены лестничные конструкции, которые используются для обеспечения тушения пожара и проведения аварийно-спасательных работ. Подразделяются такие лестницы на П1- вертикальные лестницы, и П2- маршевые лестницы, у которых уклон не превышает 6:1.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 лестница вертикальная: Лестница пожарная (эвакуационная), конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.
3.2 лестница маршевая: Лестница пожарная (эвакуационная), конструктивно состоящая из жестко соединенных между собой маршей и площадок.
3.3 тетива: Продольный элемент конструкции лестницы, к которому крепятся опорные ступени.
3.4 марш: Конструкция, состоящая из двух параллельных тетив, жестко соединенных поперечными опорными ступенями, и устанавливаемая наклонно под определенным углом.
3.5 балка: Элемент конструкции лестницы, посредством которого она крепится к опорным колоннам или к стене здания.
3.6 площадка: Конструкция, состоящая из основания и жестко закрепленных к нему ограждений.
3.7 статическая нагрузка: Внешнее воздействие, которое не вызывает ускорений деформируемых масс и сил инерции.
3.8 остаточная деформация: Расстояние между контрольной точкой на испытываемом образце, находящемся в исходном состоянии, и этой же точкой на том же образце после снятия нагрузки.
Контроль состояния трехколенной лестницы
Испытания конструкции на предмет работоспособность проводятся не реже раза в год. Если за этот период был проведен ремонт, то обязательной становится внеплановая проверка. Испытания должны контролироваться специальной комиссией, результаты заносятся в соответствующий журнал.
Первый этап проверки – визуальный: лестница проверяется на целостность поверхностей. К эксплуатации не допускаются конструкции, имеющие сколы, углубления, следы коррозии, разрывы.
Второй этап – проверка состояния выдвижного механизма. Лестница должна раздвигаться плавно, без рывков и заеданий, не требуя усилий более положенных. Под собственным весом колена конструкции съезжать в исходное положение не должны.
Чтобы успеть спасти людей, нужно держать оборудование в работоспособном состоянии
Третий этап – проверка прочности элементов в целом.
- Выдвижная лестница собирается на полную длину.
- Конструкция устанавливается на относительно ровной твердой площадке; верхний ее край упирается таким образом, чтобы угол наклона составлял 75-80 градусов. То есть подножие лестницы должно отстоять от стены на 2,5-3 метра.
- Поочередно на центр каждого из колен подвешивается груз в 200 кг, по 100 кг на каждую из ; время выдерживания – 2 минуты.
Таким же образом проверяется и состояние натяжного каната: он должен выдержать нагрузку в 200 кг без разрывов, растяжений и деформаций.
После проверки на прочность повторно проводятся испытания выдвижного механизма. Оказанные на лестницу нагрузки не должны привести к его заеданию.
Испытания считаются успешными в том случае, если удаление утяжелителей не привело к деформациям отдельных элементов, прогибу колен или лестницы в целом.
Возможные неисправности
При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:
- Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
- Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
- Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.
Это интересно: Ручной пожарный ствол TFT G — Force
Монтаж пожарных лестниц П 1.1
Наружные пожарные лестницы создают необходимые условия для эффективной борьбы с огнем, результатом которого является сохраненное имущество, здоровье и жизни людей. Наши специалисты обеспечат монтаж любого заказанного у нас изделия. Это могут быть стационарные эвакуационные или пожарные лестницы, состоящие из:

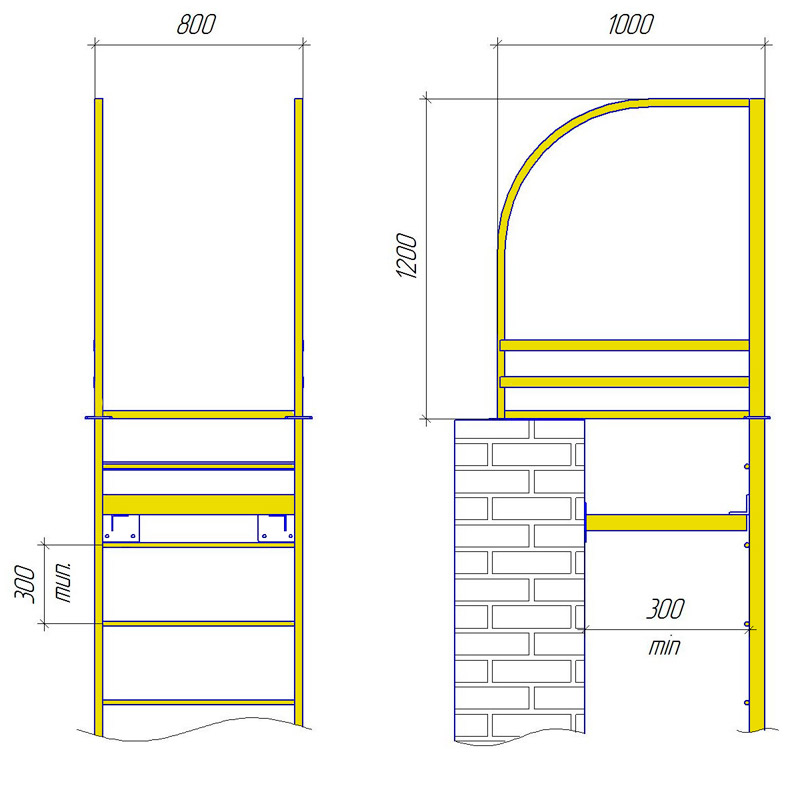

площадки для выхода на крышу (660х800 мм) с ограждением высотой 1200 мм; | |
| лестничных маршей шириной 600 мм; | |
комплекта крепежных элементов |
Все наши изделия отличаются высоким качеством и изготавливаются в соответствии ГОСТ 53254-2009 и другим нормативам.
Узнать условия оформления заказа и цену на любой вид металлоконструкций можно через форму на сайте. Если вы решили купить изделие, узнать расценки можно в прайс-листе или у менеджера. При поступлении заявки мы сразу приступаем к изготовлению изделия и обеспечиваем доставку во все регионы и города России.
Как правильно выполнить расчет?
Расчет параметров лестничного марша это довольно трудоемкая задача, которую необходимо выполнить без ошибок. Спроектированный лестничный марш должен иметь чертеж, на котором будут отражены все размеры конструкции.
Основными параметрами лестничного марша являются:
- длина;
- ширина;
- угол наклона.
Для определения длины марша используем теорему Пифагора:
А2=В2+С2.
Ширина марша определяется в зависимости от назначения лестницы и потребностей. Основное, что необходимо помнить:
- Не рекомендуется использовать марш уже 80 см.
- Максимальная ширина может быть достаточно большой, но нужно помнить, что для этого требуются дополнительные элементы усиления конструкции, которые используются при ширине более 150 см.
Угол наклона лестницы будет зависеть от доступного места для ее размещения, а также от того, для каких целей устанавливается лестница.
Правила безопасности написаны кровью
Банальная, но бесспорная истина. Не стоит добавлять своей крови в печальный перечень последствий нарушения правил. К тому же, сделать лестницы и лестничные клетки, соответствующие нормам пожарной безопасности, не так уж и сложно.
Основным документом, в котором прописаны технические характеристики лестниц, лестничных клеток и площадок с точки зрения пожарных норм, является СНиП 21-01-97*.
Лестницы, использующиеся в качестве эвакуационных, делятся на три типа:
- внутренние, размещенные в лестничной клетке – принадлежат к 1 типу;
- открытые внутренние – 2 тип;
- наружные открытые – 3 тип.
Лестницы, используемые при эвакуации, должны иметь ширину марша, достаточную для прохода. Значение ширины лестниц зависит от расчётного количества людей, единовременно могущих находиться в помещениях здания. Не маловажным фактором является уклон лестницы: отношение ширины проступи к высоте подступенка – если в случае экстренной ситуации, с которой может быть связано отключение освещения лестницы, во время паники и толкучки, люди будут запинаться на неудобных ступенях, это прямой путь к увеличению числа жертв.
Открытые пожарные лестницы изготавливаются из несгораемых материалов, и надежно укрепляются на глухой стене здания. Расстояние до окон — не менее одного метра.
Кроме этого, различают различные типы лестничных клеток для внутренних лестниц: обычные и незадымляемые. Пожарная безопасность заключается не столько в создании несгораемых конструкций здания, сколько в устройстве эффективной системы удаления дыма. Большая часть людей, погибших при пожаре, пострадали не от огня, а задохнулись в дыму.
Обычные:
- тип Л1. Должны быть оборудованы окнами или не застекленные проемами, выходящими на лестничную клетку, в наружных стенах здания.
- тип Л2. Этот тип также должен иметь открытые или застекленные проемы, но в покрытии.
На фото показаны основные виды, применяемых для устройства в многоквартирных жилых домах.
Незадымляемые:
- тип Н1 – сделаны с открытым переходом между маршами через уличную часть;
- тип Н2 – имеют подпор воздуха на лестничные марши при пожаре;
- тип Н3 – выход на лестничную клетку оборудуется тамбуром, который обеспечивает при пожаре подпор воздуха.
На фото – типичный высотный жилой дом, оборудованный пожарной лестницей с незадымляемой лестничной клеткой типа Н1 – с проходами через наружные открытые балконы.
Эксплуатация выдвижной лестницы
Прежде чем приступать к работе с подъемным оборудованием, необходимо:
Размещать его следует в местах, где при каком-либо случайном отклонении, оно не будет задевать ЛЭП. При отсутствии соответствующих условий, эксплуатация оборудования должна осуществляться 3 людьми
Один человек работает в качестве подстраховки.
Устанавливать ручные пожарные лестницы к металлической крыше можно после обесточивания сооружения.
В момент перемещения по установке важно смотреть перед собой, надежно обхватывая ступени руками.
Тренировки на ручных пожарных лестницах выкидного типа и штурмовки осуществляются после проверки руководством состояния страхующего устройства. Руководитель обязан провести инструктаж для тех, кто осуществляет страховку на этажах. Любой тип работ должен проводиться в специальном обмундировании.
Испытание моделей
Методика проводимых исследований зависит от вида испытаний, которому подвергают оборудование. Ручные пожарные лестницы проходят сертификацию на стадии разработки или усовершенствования модели.
Контрольные испытания проводят при выпуске партии товара на производстве. Периодические проверки соответствия оборудования первоначальным параметрам, устраивают ежегодно, по месту эксплуатации оборудования.
Элементы подъемных конструкций тщательно осматривают и подвергают воздействию статической нагрузки. Перечень обязательных периодических испытаний ручных пожарных лестниц:
- визуальный осмотр, проверка конструкции на соблюдение целостности элементов, качества соединительных узлов, и соответствие изделия, заявленному производителем обозначению;
- измерение размеров их соответствие нормативным допускам;
- статическое взвешивание;
- испытание опорного каркаса на прочность (горизонтальное положение на опорах);
- испытание каркаса лестницы на прочность (установочное положение на ребро);
- испытание вертикальных стоек лестницы способом кручения (контрольный груз устанавливают или подвешивают поочередно, на каждую тетиву);
- испытание поперечных ступеней на изгиб, срез и кручение;
- испытание ступеней на срез;
- проверка усилия перемещения звеньев, ресурса и вероятности безотказной работы для выдвижных подъемных приспособлений;
- проверка прочности коленного механизма выдвижной лестницы;
- испытание крюка штурмовой лестницы на прочность;
- измерение усилия раскладки лестницы-палки.
Исключение из общего правила делают при проверке безотказной работы и ресурса выдвижной лестницы, которые заявлены производителем. Испытания проводят один раз в три года (сроки касаются моделей отечественного производства). Результаты испытаний фиксируют в журнале испытаний оборудования пожарной части.
Требования для конкретного случая
Схема устройства входа в подвал.
Рассмотрим конкретный случай. Предположим, что на определенное здание выполнены технические условия, по которым необходимо смонтировать эвакуационные открытые лестницы 3-го типа, что будут устанавливаться снаружи. Для того чтобы их монтаж происходил в соответствии с правилами и требованиями пожарных норм необходимо руководствоваться следующим.
При монтаже подобных лестниц нужно отталкиваться от норм положений Федерального закона от 22 июля 2008 года №123-ФЗ, в котором указан технический регламент требований пожарной безопасности. Помимо этого документа нужно придерживать требований, которые изложены в Своде правил 1.13130.2009, который касается систем противопожарной защиты и эвакуационных путей, выходов. Данные нормативно-правовые акты включают в себя, в частности, условия по монтажу открытых наружных лестниц для эвакуации.
Что включают в себя условия по монтажу открытых наружных лестниц для эвакуации? Во-первых, у такой лестницы, если она предназначается для эвакуации людей в случае пожарной тревоги, ширина марша не должна быть меньше расчетной или в пределах ширины любого выхода (люки или двери), которые предназначены для эвакуации и которые выходят на эту лестницу.
Во-вторых, на маршрутах эвакуации лестницы должны иметь уклон не более 1:1, что обеспечивает допустимую среднюю скорость потока эвакуируемых людей. С этой целью проступи не должны быть меньше, чем 250 мм, а высота ступенек не должна превышать 220 мм.
Схема пожарных лестниц промышленных зданий.
В-третьих, для обеспечения безопасности эвакуируемых людей, лестницы 3-го типа должны быть выполнены из негорючих материалов. Их размещение должно производиться у стен без световых проемов классом не ниже К1. Предел их огнестойкости не должен быть ниже R(EI) 30. От оконных проемов данные лестницы должны располагаться на расстоянии в 1 м и более. К тому же они должны размещаться на уровне выходящих на них эвакуационных выходов, а на них необходимо смонтировать ограждения высотой не менее 1200 мм.
В-четвертых, предусмотрен и второй эвакуационный выход, ведущий со второго этажа здания. Его можно монтировать в любых климатических зонах в виде наружной открытой лестницы, у которой уклон не более 600. Если здание используется в качестве детского дошкольного учреждения, то допускается отклонение от этого требования в виде использования уклона в 45°. Исключаются допущения отклонений в подобных учреждениях, предназначенных для детей с нарушенным физическим и умственным развитием, или если в таких учреждениях III-V степени огнестойкости. Для таких зданий, которые имеют I и II степени огнестойкости, лестницы должны быть рассчитаны на эвакуацию не боле 70 человек. Их ширина должна быть 800 мм и более, а ступени должны иметь ширину сплошных проступей от 200 мм и выше.
Иллюстрация к определению уклона вертикальных путей эвакуации.
В-пятых, необходимо предусмотреть огнестойкость несущих конструкций и покрытий с пределом не менее R (EI) 30, если конструкция здания предусматривает установку прохода к открытым лестницам наружного типа через эксплуатируемые и неэксплуатируемые плоские кровли. Для таких лестниц класс пожарной опасности установлен К0. Такие же требования предъявляются, если устанавливается проход к наружным открытым лестницам через наружные открытые галереи.
Как видите, определенный тип лестницы для обеспечения пожарной безопасности выдвигает к себе ряд условий, которыми нельзя пренебрегать в время их сооружения. Указанных выше параметры, например, ступенек потребует от строителя необходимых ресурсов и расходов, ниже которых он не может допустить. В противном случае полученная конструкция летниц не будет соответствовать нормам противопожарной безопасности.
Ширина лестницы по пожарным нормам
Какие установлены нормы ширины пожарных лестниц, к примеру, в детских садах? Разберемся в этом ниже.
Оптимальное значение параметра может меняться в зависимости от типа постройки и потока людей в нем:
- В гостиницах оздоровительного типа, других лечебных и развлекательных заведениях нормы ширины пожарной лестницы составляют от 1,35 м. В данном случае количество человек на самом населенном этаже превышает 200 человек.
- В других зданиях общественного типа, среди которых развлекательные и лечебные заведения, – свыше 1,2 м.
- В остальных постройках – свыше 0,9 м.
К двери, открывающейся на лестницу для эвакуации, особых требований нет. Она может распахиваться как на себя, так и от себя.
Что входит в лестничную клетку?
Независимо от вида и назначения лестничная клетка состоит из определенного количества лестничных маршей и горизонтальных этажных или промежуточных площадок.
Железобетонные марши подразделяют на плоские (ЛМ), фризовые ребристые (ЛМФ), ребристые с двумя или с одной верхней полуплощадкой (ЛМП). В случае плитного марша его ступени располагают на наклонных цельных плитах. Ребристые марши монтируют с использованием балок (ребер). Первая отправная ступень отличается по форме от других и называется фризовой.
Между первой и последней выходной ступеней находятся промежуточные, которые, в свою очередь, могут быть сквозными или сплошными профилированными, либо сплошными плоскостными. На одном пролете марша допускается оборудовать до 18 ступенек, но наиболее удобным с точки зрения биомеханики движения человека считается марш с 10 ступеньками.
Плоский марш (ЛМ)
Фризовый марш (ЛМФ)
Марш со встроенной площадкой (ЛМП)
Ширина лестничных маршей, устанавливаемых в небольших зданиях, в среднем составляет 70-80 см. Оптимальной шириной для сооружений со средней пропускной способностью, считается расстояние 90 см. Если на этаже предполагается одновременное присутствие более 190 человек, устанавливают марши шириной не менее 120 см. В общественных местах с большим скоплением людей эта величина составляет от 135 см.
Ширина лестничного марша
Лестничная площадка представляет собой участок между наклонными маршами, монтируется из прочных плит выдерживающих высокие нагрузки. Площадки бывают различной формы. Их размеры обычно соответствуют параметрам маршей.
Для безопасного перемещения людей по лестнице ее оборудуют защитными перилами, которые состоят из опорных стоек и горизонтального поручня. Высота перил может варьировать в допустимых пределах от 86 до 110 см., расстояние между стойками рекомендуется делать до 15 см. Поручни, помимо стоек перил, могут крепиться к стенам по ходу маршевых пролетов.
Требования к устройству и размещению лестниц 3-го типа
Противопожарные требования к устройству эвакуационных наружных открытых лестниц (лестниц 3-го типа) приведены в СП 1.13130.2020 и СП 118.13330.2012.
В частности, устанавливает, что лестницы 3-го типа следует:
o выполнять из негорючих материалов (кроме лестниц зданий V степени огнестойкости;
o размещать, как правило, у глухих (без световых проемов) частей стен класса пожарной опасности Нажмите для перехода на ПожВики не ниже К1 с пределом огнестойкости не ниже REI(EI)30 (для частей стен зданий V степени огнестойкости предел огнестойкости и класс пожарной опасности не нормируется);
o оборудовать площадками на уровне эвакуационных выходов;
o оборудовать ограждениями высотой не менее 1,2 м (это требование дополнительно изложено и );
o располагать таким образом, чтобы расстояние от любой точки проекции указанной лестницы на уровень земли составляло не менее 1 м до проекции любых оконных проемов (подобное требование, хотя и в несколько измененном виде, дополнительно изложено).

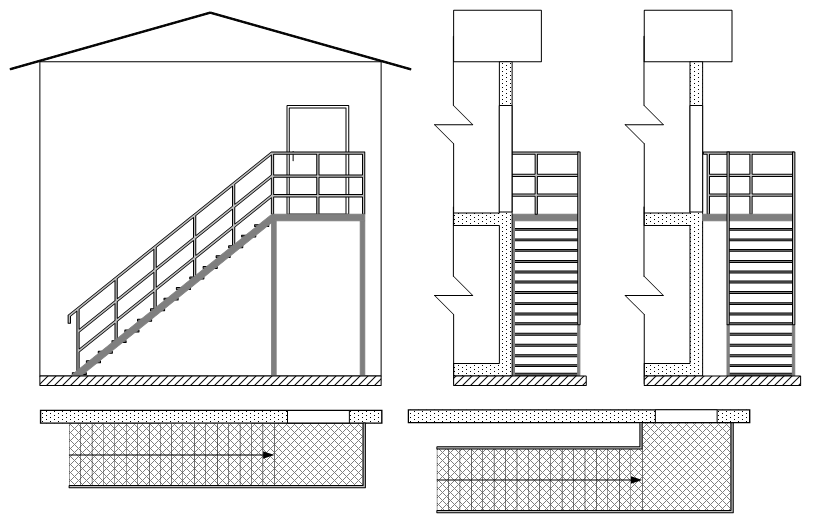

Рис. 2. Пример размещения лестницы 3-го типа у глухой стены
Рис. 3. Пример размещения лестницы 3-го типа у стены с оконными проемами
Предел огнестойкости для оконных и дверных проемов, ведущих на площадки таких лестниц из коридора, а также из помещения, в случае, если лестница 3-го типа предусмотрена для эвакуации только из этого помещения, не нормируется ().
Помимо вышеперечисленного в соответствии с лестницы 3-го типа должны иметь:
o поручни с двух сторон;
o решетчатое или перфорированное покрытие ступеней и площадок;
o ступени и горизонтальные площадки, обеспечивающие свободное удаление осадков.
Требования пожарной безопасности к ограждению лестниц и лестничных клеток
Пожарная безопасность на объекте
Стоит отметить, что последние перечисленные требования являются обязательными только для эвакуационных наружных открытых лестниц, устраиваемых в зданиях общественного назначения. Однако, ввиду рациональности требований, целесообразно соблюдать их во всех случаях.
Ручные пожарные лестницы: виды, применение
При строгих требованиях ГОСТ, описывающем обязательность наличия маршевой лестнице в доме от 6 этаже, существует ряд ручных аналогов. Сегодня подобная продукция имеется в наличие практически в каждом магазине, где реализуются огнетушители, пожарные рукава, опорные щиты. Ручные пожарные лестницы имеют собственное назначение, конструкцию, правила эксплуатации. К лестницам СНиП не применяются особые строгие нормативы. Но кроме установленных ГОСТ имеются Технические Условия обязательные к соблюдению во время производства, испытания, хранения и эксплуатации.
Лестница-палка возглавляет список ручных пожарных лестниц. Входит в состав пожарного оборудования, используется пожарными с такими целями:
- подъема в жилища людей, проникая в них через окна, например;
- таран для открытия дверей;
- достижения цели вверху помещений.
Лестница палка пожарная состоит из двух штук тетивы и 8 перекладин (ступеней). Изделия имеют свойство соединяться между собой.
Штурмовая лестница отличается наличием специальных крюков в верхней части, способствует закреплению на выступах домов, окнах, балконах, а также на кровле. Используют, как самостоятельно, так и в комбинации с трехколенной или автолестницей. Кроме навесного варианта, подходит использование лестницы в наклонном положении, прислонив верхний край к стене.
Штурмовку часто применяют, как часть снаряжения в пожарно-прикладном спорте. Несколько слов о крюках. Они крепятся к 11 и 12 ступеням, имеет зубья для лучшего сцепления с поверхностью подоконников или кровли. Надежное прилегание крюков к каркасу обеспечивают специальные коробки.
Выдвижная трехколенная лестница, фактически выдвижная модель, используется для проникновения на высоту с трехэтажный дом (это могут и заборы, деревья, столбы). В конструкцию входят три идентичных коленах, соединяющихся при вытяжке розвальцовкой. Через поперечный и подвижной блоки протянута веревка, при ее скольжении колени перемещаются. Веревочный механизм используют, как выдвижения, так и для складывания изделия в первоначальный вид.
Эти разновидности лестниц оснащаются по периметру тросами, выполняющими защитные функции, независимо от положения, в котором они используются.
Особый вид лестниц – веревочные, чаще всего они просто присутствуют в арсенале жителей домов, что помогает вовремя эвакуироваться независимо от прибытия пожарных. Ступени у таких изделий обычно деревянные. Длина может отличатся в пределах нескольких десятков, эта величина отмечается последними цифрами в маркировке товара.
Также для тушения пожаров и проникновения на верхние этажи домов используют автолестницы, закрепляющиеся на пожарных автомобилях. Они раскладные, поворотные, наклонные и применяются для подъема пожарных с целью доставить пожарный рукав, эвакуировать людей, просто в качестве подъемной силы при форс-мажорах. Состоят такие лестницы подобно трехколенным из нескольких последовательно соединенных звеньев, поэтапно выдвигающихся. Автолестницы по необходимости оснащаются съемной люлькой. Для их изготовления используют данные ГОСТ Р 52284-2004. Маркируются они в зависимости от длины стрелы: автолестница пожарная АЛ 30 (метров).
1 Область применения
1 Область применения
1.1 Настоящий стандарт распространяется на металлические пожарные маршевые и вертикальные лестницы (в том числе — эвакуационные и на аварийных выходах), площадки и ограждения к ним, устанавливаемые стационарно снаружи жилых, промышленных, общественных зданий и сооружений, которые используются пожарными подразделениями для эвакуации людей, подъема на кровли и чердаки личного состава и пожарно-технического вооружения, а также на ограждения кровли зданий для обеспечения безопасности проводимых работ.
1.2 Настоящий стандарт устанавливает типы, основные параметры и размеры, общие технические требования, методы испытаний, правила и порядок оценки качества лестниц и ограждений кровли.
1.3 Требования настоящего стандарта применяются на стадии проектирования, приемки объекта в эксплуатацию и при проведении периодических испытаний наружных пожарных лестниц и ограждений кровли.
Штурмовая лестница (штурмовка)
Штурмовая лестница (ЛШ) (в просторечье (сленг) – «штурмовка») – это лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных опорными ступеньками и оборудованная крюком для подвески на опорную поверхность.
Лестницы могут быть изготовленными из дерева или металла.
Лестница штурмовая (лестница-штурмовка) деревянная | Лестница штурмовая (лестница-штурмовка) деревянная | Лестница штурмовая (лестница-штурмовка) деревянная | Лестница штурмовая (лестница-штурмовка) металлическая |
Назначение ЛШ
Предназначена для подъема пожарных по наружной стене на этажи зданий и сооружений, для обеспечения работ при вскрытии кровли на крутых крышах, а также для учебно-тренировочных занятий и соревнований. Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей.
Применение штурмовой лестницы
Устройство и схема ЛШ
Схема штурмовой лестницы
1 и 4 – тетивы; 2 и 5 – ступени; 3 и 6 – металлические стяжки; 7 – крюк
Тетивы 1 и 4 лестницы соединены тринадцатью ступенями 2 и 5. Кроме того, они в пяти местах стянуты металлическими стяжками 3 и 6. На трех верхних ступенях закреплен крюк 7. Нижние концы тетив заостренные.
Стальной крюк, при помощи которого подвешивают лестницу, имеет хвостовую и консольную части. В хвостовой части для уменьшения деформации ступеней приварены коробчатые втулки. Для уменьшения массы крюка в его консольной части высверлены отверстия, повышение жесткости крюка достигается приваренными продольными металлическими плоскостями (ребра жесткости).
Форма крюка обеспечивает по всей длине равную прочность его конструкции при действии изгибающих усилий, а зубья предотвращают скольжение по опорной плоскости.
На внутренней стороне деревянных лестниц с обеих сторон ступеней проложены в пазах стальные канатики, закрепленные за верхнюю и нижнюю стяжки. Канатики предназначены для предотвращения несчастных случаев при изломе тетив. На нижних концах тетив установлены башмаки, а на верхних-наконечники.
Металлические лестницы изготавливаются из алюминиевого сплава Д16Т.
Характеристики ЛШ
| Длина лестницы, мм: | 4100 |
| Ширина, мм | 300 |
| Вынес крюка, мм | 650 |
| Расстояние между тетивами, мм | 250 |
| Шаг между ступенями, мм | 340 |
| Масса, кг, не более | 10 |
Испытание ЛШ
Порядок испытания лестницы штурмовой

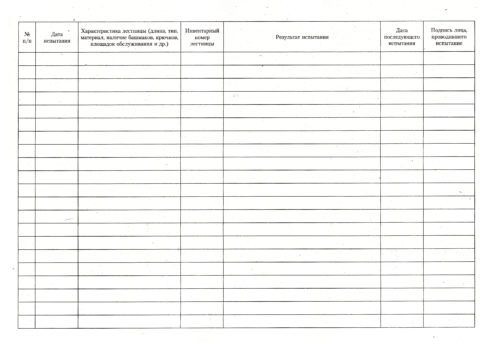

Один раз в год и после каждого ремонта ЛШ должна испытываться. Перед использованием их на соревнованиях на них предоставляются акты проверки. Запрещается использовать лестницы, имеющие неисправности, повреждения основных частей или такие, которые не прошли испытаний.
Внешним осмотром у лестницы-штурмовой проверяется состояние крюка и страховочных тросов деревянной лестницы. Крюк не должен быть искривленным и шататься. Страховочный трос должен быть целым и находиться в пазах тетив.
Испытания на прочность лестницы-штурмовой состоит из двух частей: испытание тетивы и крюка.
При испытании на прочность тетив лестница-штурмовой подвешивается на 2-3 зубах крюка, расположенных ближе к тетивам. К середине ступени посередине лестницы прикладывается нагрузка (2,0±0,1) кН ((200±10) кгс). Лестница выдерживается под действием указанного нагрузки в течение (130±10) с, после чего нагрузка снимается.
При испытании на прочность крюка лестница-штурмовой подвешивается за большой зуб крюка. В обоих тетив на высоте второй ступени снизу прикладывается нагрузка (1,6±0,05) кН ((160±5) кгс). Лестница выдерживается при указанном нагрузке в течение (130±10) с, после чего нагрузка снимается.
После испытаний лестница-штурмовая не должна иметь остаточной деформации, повреждений деталей и трещин крюка, что определяется визуально. Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.
Поддержание эвакуационного лестничного марша в исправном состоянии
Чтобы лестничный марш всегда находился в надлежащем состоянии, каждый год проводятся проверки. При этом оценивается целостность антикоррозийного покрытия и составных элементов конструкции. По завершении проверки составляется и выдается акт. Если установка не проходит проверку, производится ремонт конструкции с ее последующим испытанием.
Важно:
Проектирование стационарных установок производится в соответствии с установленными правилами и требованиями безопасности. Вначале выполняется эскиз, затем делаются необходимые расчеты. Среди прочего при проектировании эвакуационной лестницы учитываются особенности конкретного здания. Их сооружение требует четкого соблюдения технологий, поэтому для этой работы необходимо привлечь квалифицированных специалистов.
Возникшими вопросами и дополнениями по устройству лестничных маршей 3-го типа можете поделиться, отправив комментарий.
Испытания ручных пожарных лестниц
Проверка характеристик конструкций проводится как при приеме их в эксплуатацию, так и периодически. Периодичность испытания пожарных лестниц — ежегодно, а также после проведения ремонта. Такие проверки осуществляются непосредственно на месте эксплуатации оборудования.
На фото отражены виды проведения испытаний:
Испытания переносных пожарных лестниц
Осмотр конструкций проводится не ранее, чем через минуту после снятия приложенных нагрузок. После проведения проверок лестница и ее элементы должны иметь деформации, не превышающие значения, оговоренные в ГОСТ.
Проведение испытаний
Не прошедшее испытания оборудование подлежит ремонту, а в случае невозможности его проведения — утилизации. Результаты проведения проверок фиксируются в журналах испытаний оборудования, имеющихся в пожарных частях.
Журнал испытаний лестничных конструкций
Спасение на пожаре
Пожарные переносные лестницы в силу их конструкции, легкости и мобильности дают возможность пожарным расчетам действовать в чрезвычайных ситуациях быстро и четко, что позволяет спасти из горящих строений множество людей.
